«Пирог» перекрытия
Конструкция балочного перекрытия бывает разной. Чаще всего пространство между балками заполняют утеплителем в виде плит из базальтового волокна, которые выполняют тепло- и звукоизоляционную функцию. Толщину слоя изоляции рассчитывают исходя из возложенных на него задач. Так, для междуэтажного перекрытия, где важна только защита от шума, слой утепления составляет от 50 до 150 мм. Более толстый слой позволит эффективнее изолировать комнату от шума из смежного помещения. Слой толщиной, например, 100 мм формируют, как правило, из 50-миллиметровых плит, уложенных в два слоя с перекрытием швов.
Утепление перекрытия по деревянным балкам |
Утепление перекрытия по деревянным балкам |
Обычно в промежуток между балками укладывают тепло- и звукоизоляционный материал, снизу защищая его от влаги пароизоляционной пленкой, а сверху — гидроизоляционной пленкой.
Чтобы обеспечить долговечность утеплителя, его нужно защитить от влаги. Для этого снизу его закрывают пароизоляцией (обычно пленочного типа), отсекая от водяного пара, стремящегося из нижних помещений здания вверх. Кроме того, пароизоляция не дает проникнуть в комнату посторонним запахам. Пароизоляцию укладывают либо по нижней поверхности балок, либо так, чтобы она огибала балки. Ее настилают без разрывов, с перехлестом швов рулонов и проклейкой стыков специальными лентами (в то же время ряд специалистов рекомендует подрезать ее в месте огибания, чтобы пар свободно выходил из балки).
Утепление перекрытия по деревянным балкам
Сверху утеплитель, как правило, закрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при монтаже те же правила, что и при устройстве пароизоляции. К нижней поверхности балок крепят либо непосредственно подшивку потолка нижнего этажа (допустим, вагонку), либо ту или иную конструкцию для потолочного покрытия. К верхней поверхности балок монтируют обрешетку (или лаги), по которой устраивают черновой, а затем чистовой пол или сразу же чистовой пол (например, массивную доску).
Метки: балки перекрытия, междуэтажные перекрытия, перекрытия по балкам, Устройство междуэтажного перекрытия, Устройство перекрытий

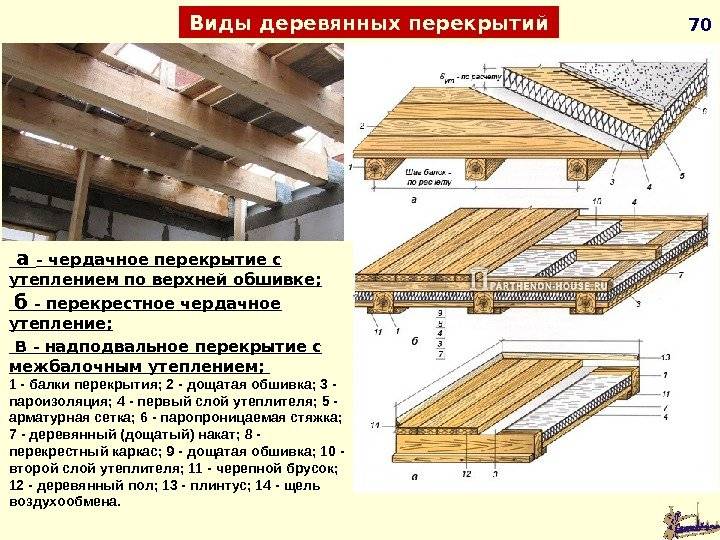

Виды конструкций перекрытий
Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.
Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время
Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу
В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:
А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.
В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.
Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.
Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

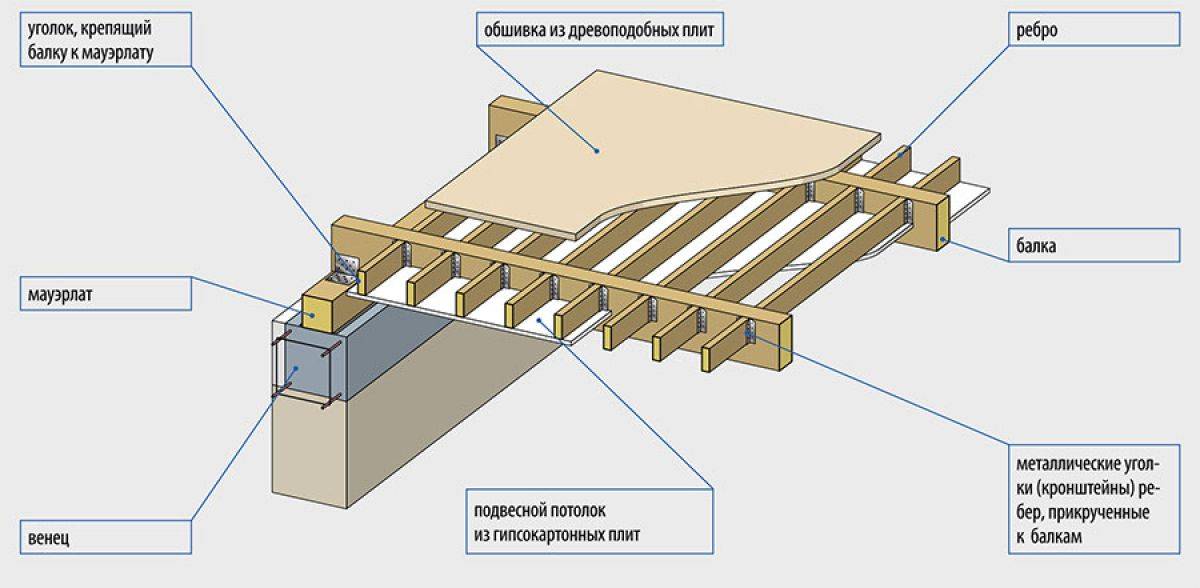

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.
Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.
Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.
Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.
Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.
Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.
К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:
А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:
Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.
Ремонт потолка своими руками в квартире. Что можно сделать своими руками, технологии ремонта потолка квартир
Проблема ремонта потолка в квартире своими руками — это не только финансовые затраты и ограниченное время, выделенное на проведение ремонтных работ. Это, прежде всего, наши возможности что-то сделать или отремонтировать своими руками, а они далеко не идеальны. Мало кому из обычных владельцев квартир, не связанных с профессиональной деятельностью по ремонту и благоустройству жилых помещений, по силам собрать своими руками сложные многоуровневые потолки или построить комбинацию из натяжной и каркасной конструкции.
Подобрать несколько наиболее интересных идей ремонта потолков в квартире своими руками можно без труда, интерьеров и дизайнерских решений существует практически неограниченное количество, другое дело — попытаться реализовать их на практике собственными силами.
Для творческих изысков и собственных вариантов оформления потолка можно использовать наиболее простые и доступные способы ремонта:
- Окрашивание потолочной поверхности современными красками, создание композиции из нескольких сложных фигур и цветовых решений;
- Оклеивание потолка обоями, в том числе с графикой и фотоизображениями;
- Оформление потолочного пространства накладным декором.
Если имеется опыт работы с гипсокартоном, то можно собрать простейшие варианты двухуровневых потолков с элементами подсветки. Несмотря на упрощенный дизайн, результаты ремонта потолка в квартире своими руками фото могут производить сильное впечатление на гостей и хозяев.
Разумеется, наиболее сложным этапом является выбор стиля и общей композиции того, что должно появиться в потолочном пространстве, способы и методы реализации идеи. Приходится продумывать и планировать ремонт потолка в квартире своими руками поэтапно, вплоть до каждой технологической операции отдельно.
Для того чтобы добиться высокого качества ремонта, в первую очередь потребуется провести очень грамотную черновую подготовку потолочной поверхности.
Как сделать чердачное перекрытие Особенности устройства
October 29, 2016
Обустройство чердака в частном доме является одним из завершающих этапов строительства. Это помещение может использоваться для самых разных целей. Но чаще всего это пространство отводится под различные инженерные коммуникации, оборудование. В зависимости от способа эксплуатации этого помещения обустраивается и чердачное перекрытие.
Внутри такого помещения температура обычно ненамного отличается от уличных показателей. Поэтому жилое помещение необходимо качественно отделять от него при помощи перекрытий. Как происходит весь процесс, необходимо узнать перед началом работы.
Что нужно для того чтобы сделать правильный расчёт
Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.
Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками
Во-вторых, уделите повышенное внимание методу крепления
Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров
Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.
Длина
Важно ! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты. При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд
Приблизительная глубина около 100—150 мм
Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм
При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.
Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

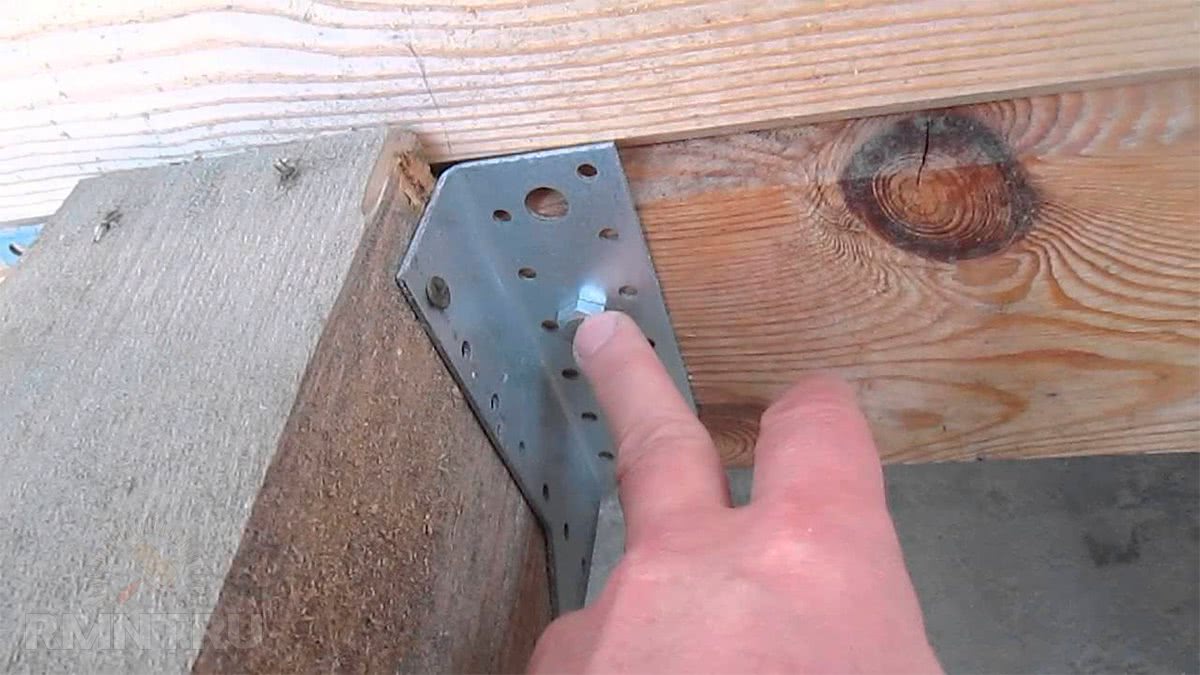

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.
Важно ! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам. К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики
Для обрезной доски максимальная длина шесть метров
К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров
. В противном случае несущая способность уменьшается, а прогиб становится больше.
Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным
. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.
Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.
Швеллер для перекрытий

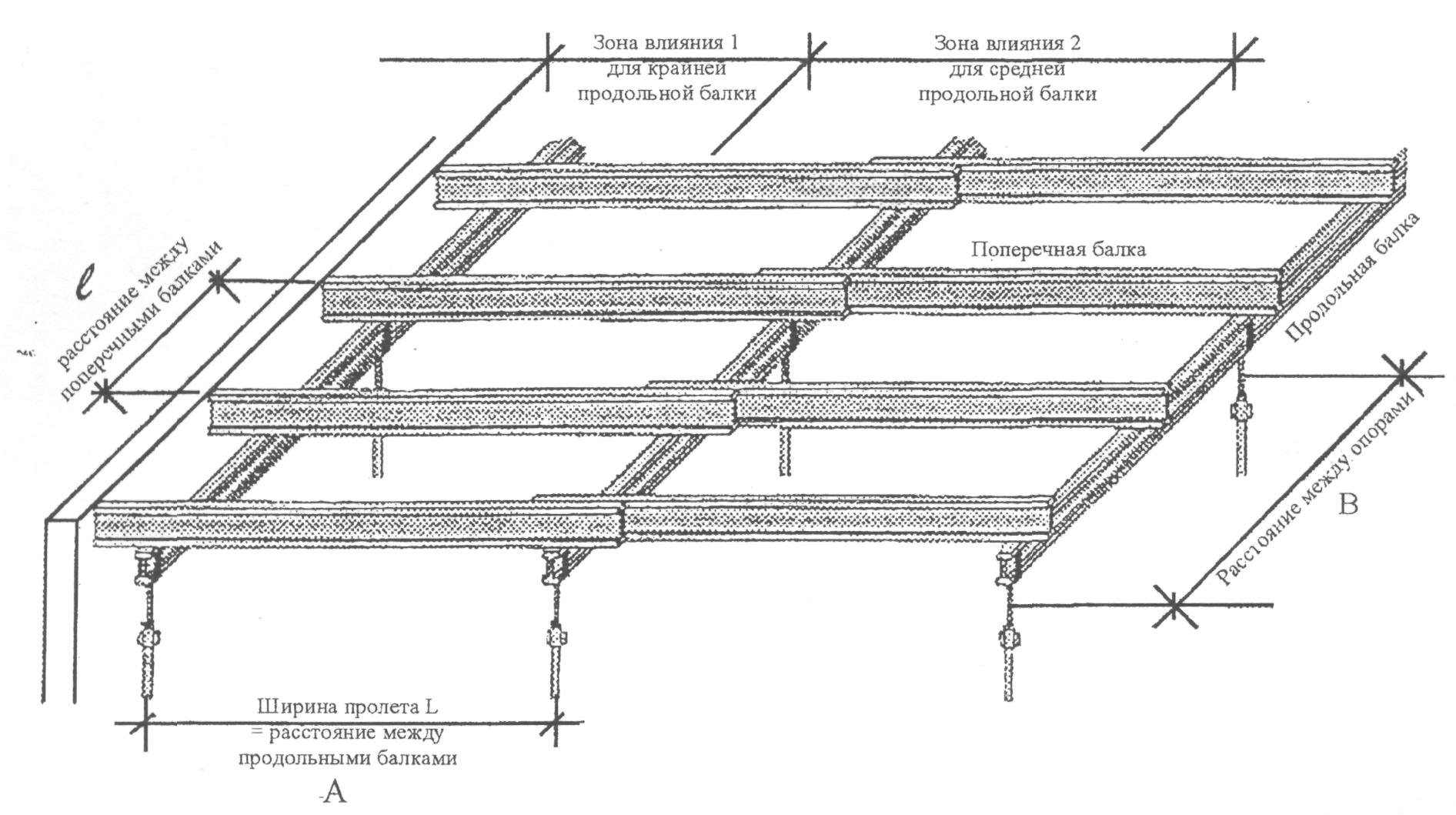

Рассмотрим более подробно конструкции из швеллера для перекрытия в качестве несущей основы. Именно они воспринимают всю нагрузку, приходящуюся на полы второго этажа. Если для монтажа перекрытия используется П-образный прокат, то необходимо учесть следующие моменты:
- швеллер необходимо укладывать вертикально, так как момент сопротивления сечения в это направлении в несколько раз превышает значение момента в противоположном
- схема укладки следующая – от середины перекрытия профиль должен быть развернут в противоположном направлении, так как центр тяжести швеллера не принадлежит его стенке
Такая схема укладки необходима для компенсации тангенциальных напряжений. Следует помнить, что швеллеры для перекрытия подвержены изгибным напряжениям.
Что делать, если укрепление балок невозможно
Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.
Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.
Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера.
Что можно сделать своими руками, технологии ремонта потолка квартир
Проблема ремонта потолка в квартире своими руками — это не только финансовые затраты и ограниченное время, выделенное на проведение ремонтных работ. Это, прежде всего, наши возможности что-то сделать или отремонтировать своими руками, а они далеко не идеальны. Мало кому из обычных владельцев квартир, не связанных с профессиональной деятельностью по ремонту и благоустройству жилых помещений, по силам собрать своими руками сложные многоуровневые потолки или построить комбинацию из натяжной и каркасной конструкции.
Подобрать несколько наиболее интересных идей ремонта потолков в квартире своими руками можно без труда, интерьеров и дизайнерских решений существует практически неограниченное количество, другое дело — попытаться реализовать их на практике собственными силами.
Для творческих изысков и собственных вариантов оформления потолка можно использовать наиболее простые и доступные способы ремонта:
- Окрашивание потолочной поверхности современными красками, создание композиции из нескольких сложных фигур и цветовых решений;
- Оклеивание потолка обоями, в том числе с графикой и фотоизображениями;
- Оформление потолочного пространства накладным декором.
Если имеется опыт работы с гипсокартоном, то можно собрать простейшие варианты двухуровневых потолков с элементами подсветки. Несмотря на упрощенный дизайн, результаты ремонта потолка в квартире своими руками фото могут производить сильное впечатление на гостей и хозяев.
Разумеется, наиболее сложным этапом является выбор стиля и общей композиции того, что должно появиться в потолочном пространстве, способы и методы реализации идеи. Приходится продумывать и планировать ремонт потолка в квартире своими руками поэтапно, вплоть до каждой технологической операции отдельно.
Для того чтобы добиться высокого качества ремонта, в первую очередь потребуется провести очень грамотную черновую подготовку потолочной поверхности.

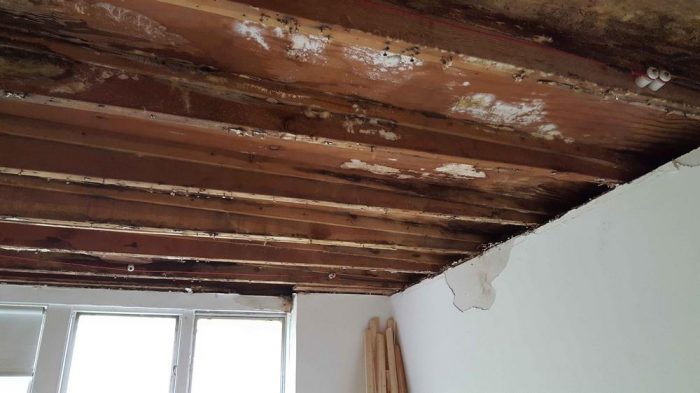

Причины порчи потолка, требующие ремонта
В целом древесина считается прочным и надежным материалом. Однако процесс эксплуатации сопряжен со значительными физическими, механическими воздействиями. Если деревянный потолок в сталинке, то конструкция является полом для соседей сверху, а в случае ремонта потолка в деревянном доме, приходится учитывать разрушающие факторы неотапливаемого подкрышного помещения.
Причин, обуславливающих необходимость ремонта несколько:
- Трещины, щели, высыпания трухи из балок, неприятный запах гнили. Это говорит о том, что древесина разрушена внешними воздействиями.
- Сильный скрип досок, видимые деформации потолочной облицовки. Причины в усушке перекрытий, нарушение надежности крепления конструкции.
- Осыпание отделочного слоя. К нему приводят подвижки основания, прогибы балок перекрытия.
- Эстетическая непривлекательность потолочного покрытия, дефекты в виде царапин, отслоения краски, побелки.
- Прогибы. Причины – нарушение целостности утеплителя, набухание древесины, снижение прочности крепления.
Конечно, берется в расчет моральная устарелость потолка, облицовки, а также желание поменять декор помещения.
Расчет на изгиб швеллера для перекрытий
Как рассчитать и выбрать размер швеллера — на странице «Моменты сопротивления швеллера по ГОСТ»
Произведем расчет швеллера для перекрытия исходя из следующих условий. Имеется помещение, размером 6х8 м. Шаг хлыстов швеллера перекрытия составляет р = 2 м. Логично предположить, что швеллер следует укладывать вдоль короткой стены, что позволит снизить максимальный изгибающий момент, действующий на него. Нормативная нагрузка на один квадратный метр составит 540 кг/м2, а расчетная – 624 кг/м2 (согласно СНиП, учитывая коэффициенты надежности для каждой составляющей нагрузки). Пусть швеллер перекрытия с каждой стороны опирается на стену длиной 150 мм. Тогда рабочая длина швеллера будет составлять:
Нагрузка на один погонный метр швеллера составит (нормативная и расчетная соответственно):
- qн = 540∙р = 540∙2 = 1080 кг/м = 10,8 кН
- qр = 540∙р = 624∙2 = 1248 кг/м = 12,48 кН
Максимальный момент в сечении швеллера будет равен (для нормативной и расчетной нагрузки):
- Мн = qн∙L2/8 = 10,8∙6,22/8 = 51,9 кН∙м
- Мр = qр∙L2/8 = 12,48∙6,22/8 = 60 кН∙м
Определим необходимый момент сопротивления сечения по выражению:
Wтр = Мр/(γ∙Ry)∙1000, где
Ry = 240 МПа – сопротивление стали С245, расчетное
γ = 1 – коэффициент условий работы
Тогда Wтр = 60/(1∙240)∙1000 = 250 см3
Балки в кирпичном доме
В кирпичном частном доме перед укладкой концы укутывают рубероидом или смолят. В пространство между концом балки и кирпичом прокладывают утеплителем, чаще – минеральной ватой. Обязательно оставляют зазор для вентиляции, чтобы материал не прел и не покрывался конденсатом. Если пазы не предусмотрены, то балки своими руками фиксируют на анкеры, предварительно заделанные в кирпич или железобетон.
Утеплитель помещается точно между лагами и балками, не больше и не меньше. Допускается оставление 3-4 см для вентиляции. Пенопласт и полистирол использовать в этом случае не желательно, так как имеют плохую шумоизоляцию.
Расчет сечений балок междуэтажных перекрытий
Допускается устройство экструдированного пенополистирола и материал, подавляющий дребезжащие шумы. Дальше выкладывается древесно-стружечная плита и напольное покрытие.
При строительстве межэтажных деревянных перекрытий своими руками особое внимание обращают на места, где проходят варианты трубы: котельные, дымовые, каминные. Между балками и трубами промежуток нужно сделать не менее 0,25 м. Вокруг труб устанавливают асбестовую прокладку
Вместо асбеста можно брать базальтин
Вокруг труб устанавливают асбестовую прокладку. Вместо асбеста можно брать базальтин.
Способ крепления деревянных балок в пазах стен
Подготовка поверхности
С потолка убирается старое покрытие. Для каждого вида старого материала существует своя методика удаления. Для уничтожения побелки и штукатурки понадобятся губка, вода и шпатель (как смыть старую побелку с потолка?). Поверхность необходимо хорошо вымочить и далее удалить остатки материала шпателем
Очень важно, чтобы побелка или штукатурка были полностью удалены. Такой же способ применяется и к обоям. Если на потолке обнаружены трещины, то их необходимо заделать
Следующий этап подготовки – грунтование. Процесс выполняется с помощью цементного раствора, валик. Очень важно ждать полного высыхания материала для проведения всей остальной работы
Если на потолке обнаружены трещины, то их необходимо заделать. Следующий этап подготовки – грунтование. Процесс выполняется с помощью цементного раствора, валик
Очень важно ждать полного высыхания материала для проведения всей остальной работы
Декоративная отделка потолка
Перед нанесением любого декоративного покрытия потолок необходимо выровнять. Если этого не сделать, изъяны непременно проявятся: декоративные слои станут прилегать неплотно или будут выглядеть неровно. Поверхность потолка выравнивают различными способами.
Во-первых, с применением “мокрой” штукатурки (шпаклевочного состава).
Во-вторых, с использованием гипсокартона. Установку этих листов еще называют “сухим” способом выравнивания.
Применение шпаклевки остается наиболее традиционной, упрощенной методикой выравнивания поверхностей. Когда оштукатуривание завершится, можно будет приступить к финишному этапу выравнивания потолка. Применяются шпаклевочные смеси. В результате поверхность становится идеально гладкой.

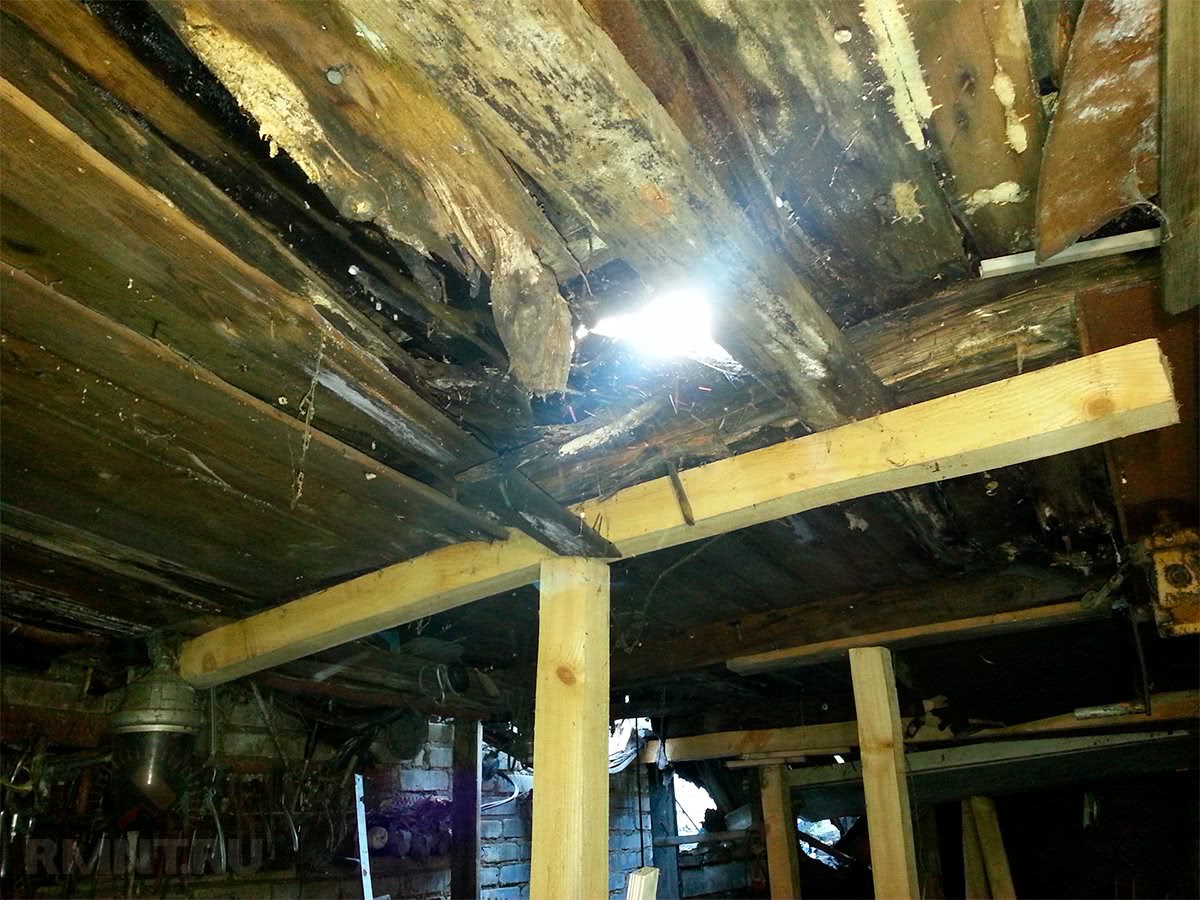

Как усилить деревянные перекрытия
К сожалению, перекрытия из дерева служат не максимально долгий срок, так как материал натуральный, соответственно, возникает два вопроса: как сделать срок службы деревянных перекрытий наиболее долгим? Как усилить деревянные балки перекрытия, чтобы возвести надёжную конструкцию?
На самом деле, есть возможность значительно улучшить качество балок перекрытия своими руками, но это необходимо выполнить ещё до начала строительного процесса. Речь идёт о тщательной обработке древесины.
Если же балки были вовсе не обработаны или обработаны, но плохо, то не стоит от такого материала ждать высокого срока службы
Немаловажно обратить своё внимание и на уровень просушки древесины от влаги, на наличие уже имеющихся искажений, а также на нагрузку, которую она способна вынести
Деревянные балки нужно усиливать не только из-за их не очень хорошего состояния, на их качество также влияют постепенно увеличивающиеся нагрузки, связанные, например, с перестройкой какой-то части дома.
Стоит отметить, что универсального способа в укреплении дерева нет, так как балки потолка могут быть не исключительно новыми, а подвергаться частичной реконструкции в процессе ремонта.
Устройство деревянного перекрытия. Типовая конструкция перекрытия на балочных опорах
Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.
Конструктивно деревянное перекрытие собирается из следующих деталей:
- Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
- Подшивка фанерой или плитами ОСБ потолочной поверхности;
- Система лагов с досками пола верхнего этажа;
- Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
- Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.
Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.
Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.
Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.
