Как не ошибиться при выборе размера гаражных ворот

Расчет проема строения

Для одного легкового автомобиля въезд вычисляется следующим образом: измеряется (или узнается из технической документации) ширина транспортного средства. К этой ширине прибавляется ширина зеркал бокового обзора с обеих сторон, к полученному значению прибавляется по 250-300 мм с каждой стороны – в сумме 500-600 мм.

Оптимальная ширина гаражных ворот учитывает усредненные значения, выработанные практикой для большинства малолитражных автомобилей – 2500 мм. Но это – очень относительный показатель, поскольку удобен в пользовании воротами на гараж размеры которых рассчитана только для автомобилей классической компоновки. Джипы, минивены, микроавтобусы, пикапы обычно имеют большие габариты по ширине и высоте, соответственно и размеры гаражных ворот для комфортного въезда в гараж должны быть большими.

Виды гаражных ворот

Вторым показателем для расчета является конструкция:

Распашные; Подъемно-поворотные; Жалюзийного типа; Откатные.

Для распашных и откатных — высота и ширина гаража имеют меньшее значение, так как их крепление не требует значительного запаса по габаритам, а вот для подъемного типа: рулонных и подъемно-поворотных — обязательно должна учитываться высота гаража, так как для скручивании полотна (жалюзийных) или подъема/поворота полотна требуется значительный запас по высоте. Поэтому лучше руководствоваться стандартными размерами ворот.

Максимальные и минимальные размеры ворот

Чтобы было понятно, о чем идет речь, необходимо ознакомиться с фото ниже, где показаны габаритные размеры грузового автомобиля «Газель». И на основе этой марки показать, как выбираются минимальные и максимальные размеры проема.

Распашные

Когда стоит задача определения высоты проема, то проще всего с распашными воротами. Они должны быть на 20 см выше высоты машины. В нашем случае это: 2171+200=2392 см, с округлением 2400 см или 2,4 м. Это минимальный параметр.

Что касается максимального размера, то все будет зависеть от габаритов груза. Это стандартная величина, равная 4 м. Меньше можно, выше нельзя. Соответственно, если автомобиль «Газель» будет ставиться в гараж в груженом виде, то высота ворот должна быть 4,2 м.

Точно такие же выкладки надо проводить с любой маркой автомобиля. Кстати, что касается легковых машин, то высота проема для них определяется не высотою авто, а ростом человека. Потому что, к примеру, высота автомобиля класса «С» не превышает 1,7 м. То есть, для машины ворота высотою 1,9 м будут достаточны, но для человека высокого роста это не самый комфортный вариант. Поэтому минимальная высота в этом случае – 2,1 м.

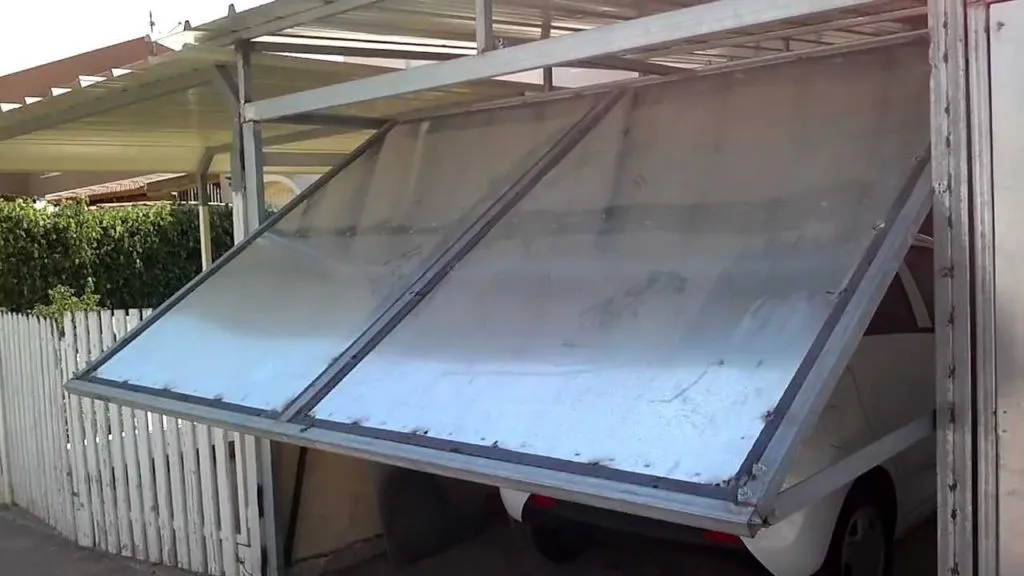

Подъемно-поворотные

Эта модель представляет собой цельное полотно в виде щита, которое при открытии поднимается вверх, устанавливаясь горизонтально. При этом полотно будет отстоять от верхнего торца проема на 20-25 см ниже (в зависимости от производителя). Соответственно подсчитать высоту проема гаража надо точно так же, как и в предыдущем случае, только к полученному результату придется добавить обозначенный выше зазор.

В нашем случае с «Газелью» это будет: 2,4+0,2=2,6 м.

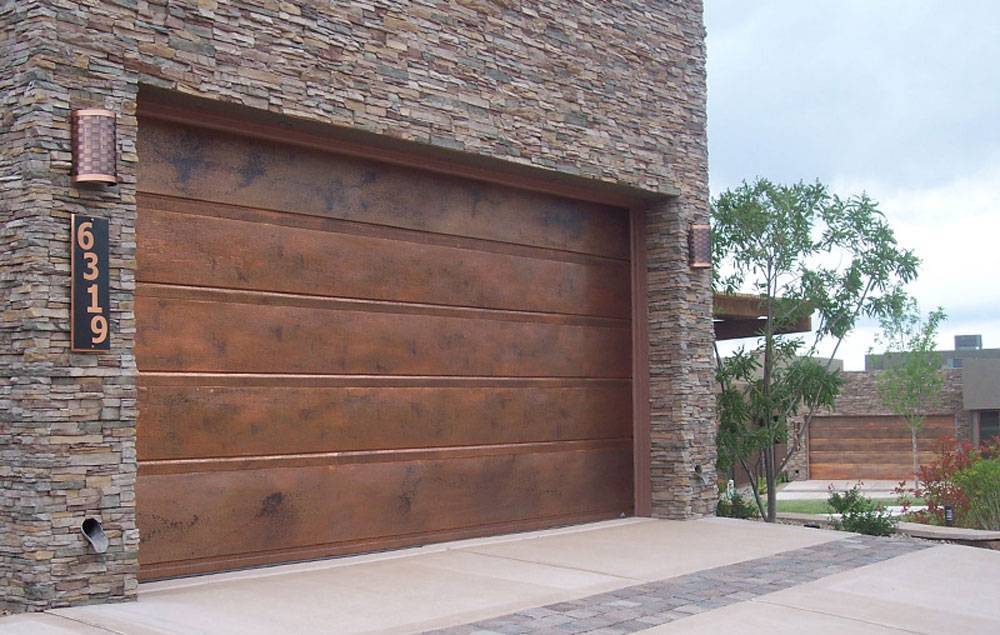

Подъемно-секционные

Чисто конструктивно такие ворота представляют собой несколько секций, которые соединены между собой петлями. Они поднимаются по направляющим, расположенным по вертикали и горизонтали. При этом полотно складывается под потолком, снижая высоту проема только на толщину панели (секции). А это не более 5 см. То есть, высота проема будет составлять для «Газели» 2,4+0,05=2,45 м.

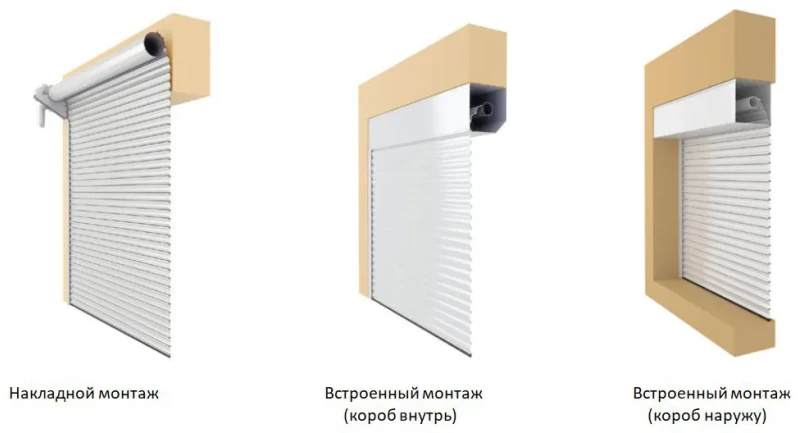

Рулонные

Гаражные ворота этого типа можно устанавливать внутри помещения, снаружи или прямо в проеме (здесь имеется в виду барабан, на который наматываются секции конструкции). В двух первых случаях (накладной монтаж) они собой не изменяют параметров въезда, так как барабан устанавливается с таким расчетом, чтобы в наполненном виде он не заслонял собой верхнюю часть проема. В третьем случае (встроенный монтаж) высота сильно уменьшается за счет габаритов подъемного механизма.

Последний показатель производитель обязательно указывает в паспорте изделия. Именно его и надо прибавить к высоте проезда авто.

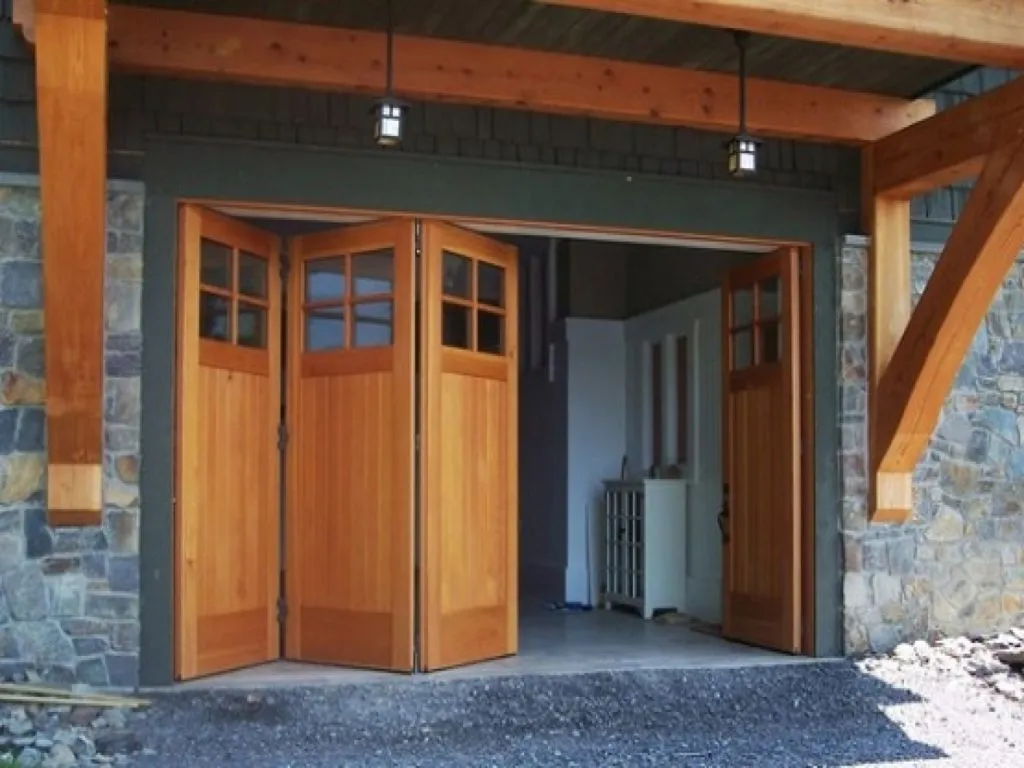

Складывающиеся

Этот тип гаражных ворот представляет собой несколько створок, установленных вертикально, которые при открытии складываются в книжку. По сути, высоту проема, как и распашные модификации, они не изменяют, потому что открываются в горизонтальном направлении. Что касается ширины, то здесь расчет ведется с учетом толщины каждой секции, их количества, а также способа открытия.

По последнему фактору ворота разделяются на две группы:

Именно вторая группа требует точного расчета. Для этого надо измерить толщину каждой створки, к примеру, 5 см. Умножить этот показатель на количество створок, к примеру, по две с каждой стороны, то есть, в общем четыре. Получается 5х4=20 см. К полученному ранее параметру, а это 3,513 м, надо прибавить 0,2 м, получаем 3,713 м. Это и есть минимальная ширина проема для складных ворот, если «Газель» будет заезжать прямо. Если заезд будет производиться с поворотом, то ширина должна быть: 4,013+0,2=4,213 м.

Какими полезными опциями стоит оборудовать гаражные ворота?

Название	Описание
Сервомотор	Рулонные гаражные ворота продаются с приводом, а о наличии такой этой опции у других ворот или возможности ее установки необходимо уточнять до покупки. Привод подбирается под тип открытия ворот, их вес и размер. Работа приводов бесшумна и эффективна. Совет: проверьте наличие предохранительной муфты у привода. Она отключит питание, если ворота блокируются
Система управления
Пульт на дистанционном управлении	Отсутствие нужды покидать транспортное средство обеспечила им такую популярность использования у автолюбителей. Стандартное время открытия – 30 секунд
Клавишный выключатель	Установка проводится на стену гаража, но они небезопасны – любой посторонний человек легко воспользуется выключателем
Кодовые контроллеры	Зная нужный код, вы откроете гараж. Дополнительная функция – включение/выключение света в гараже совместно с работой ворот
Защита от защемления	Открытие ворот происходит в момент столкновения с препятствием. При поломке привода попробуйте вручную открыть ворота или вызовите сервисную службу

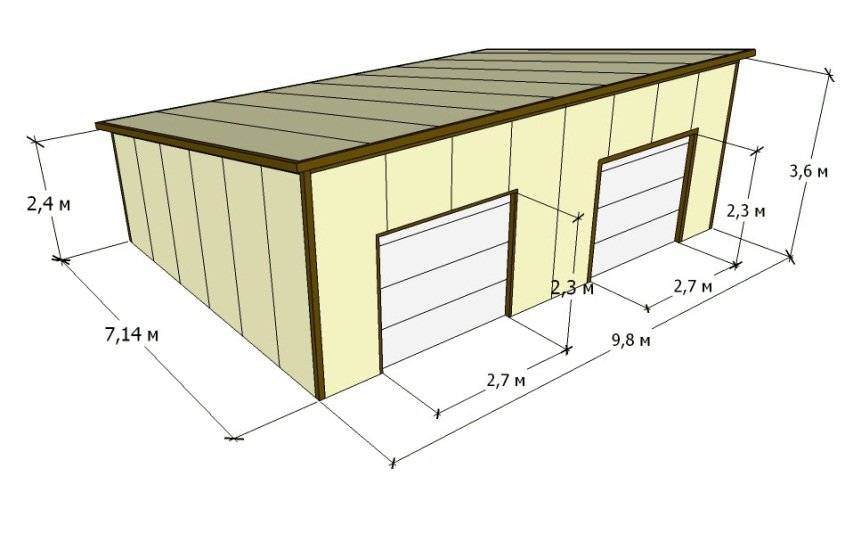

Ширина ворот гаража на 2 машины. Оптимальный размер гаража на 2 машины

Рассчитывая размеры гаража на две машины, следует обеспечить их соответствие стандартным требованиям. Габариты одного места для парковки легкового автомобиля должны соответствовать средним нормам, в которых заложена:

• ширина – от 2, 3 м;
• высота – 2, 2 м (в зависимости от габаритов автомобиля);
• длина – не менее 5, 5 м.

Имея данные параметры, легко рассчитать оптимальный размер помещения для двух авто, учитывая размеры транспортных средств. Изображая план помещения, немаловажным аспектом является правильное размещение стеллажей и тумб для складирования необходимых комплектующих и хозяйственного инвентаря. Размеры конструкции должны обеспечить комфортное использование полезного пространства.

Рассчитывая оптимальный размер, следует обеспечить расстояние в 50 см от боковых поверхностей. Длина должна быть не менее 5, 5 метров, так как стандартная длина автомобиля с кузовом седан составляет около 4, 5 м.

Ширина въезда должна быть не менее 3, 4 м, так как в среднем ширина авто 1, 7 м. Высота ворот для гаража под внедорожник? Нужно предусмотреть дополнительное пространство вокруг транспортных средств. Это необходимо, чтобы пассажиры и водители могли одновременно занимать свои места, а двери машин не препятствовали этому.

Если вы выбираете готовый проект со стандартными размерами, то обратите внимание, какая будет ширина прохода с учетом припаркованной машины. Этот, казалось бы, незначительный момент может повлиять на комфортное использование помещения в дальнейшем, существует риск повредить дверь автомобиля при резком открывании

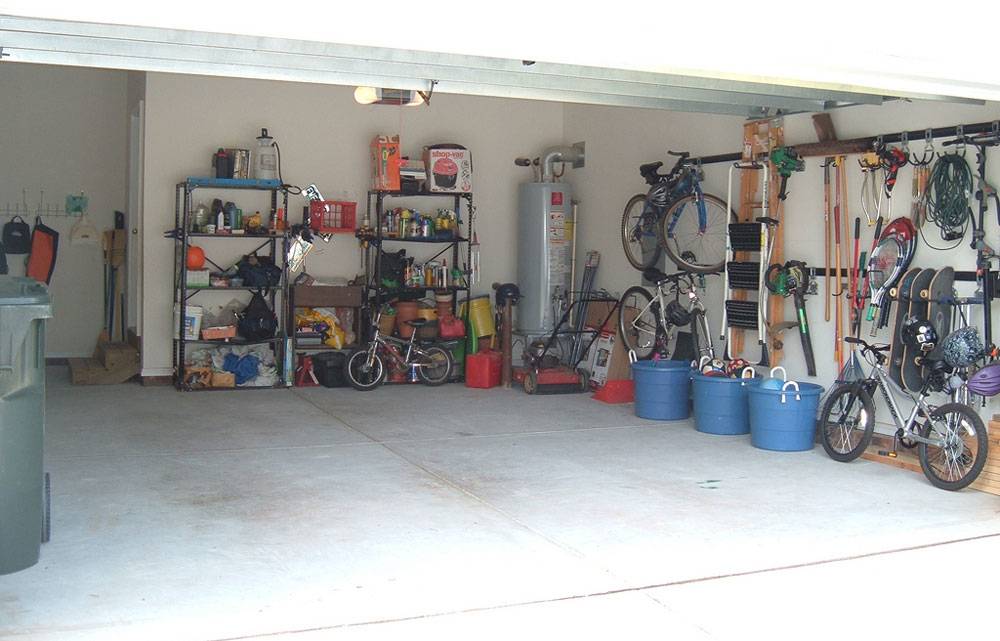

Многие автовладельцы занимаются самостоятельным ремонтом, но даже, если вы этого не планируете, то все-таки позаботьтесь о том, чтобы размеры гаража на 2 машины позволяли хранить нужные вещи. Как минимум существует необходимость иметь пространство для сезонной резины. Без этого атрибута не обходится ни один владелец автомобиля, ценящий свою безопасность.

Складирование автопокрышек стоймя вдоль стены помещения не только не эстетично и неудобно, но и небезопасно.

В этом помещении хранят не только комплект резины, но и различную автомобильную косметику, устройства для зарядки аккумуляторов, компрессор и множество других необходимых аксессуаров.

Также немаловажным моментом является стаж вождения владельца гаража. Если вы или ваш член семьи (жена, сын, дочь) планируете или только получили права (то есть отсутствует опыт вождения), то велика вероятность повреждения покрытия автомобиля при заезде (особенно на две машины). Чтобы избежать таких неприятностей проем и, соответственно, размеры гаражных ворот увеличивают.

Какой длины и ширины должен быть удобный гараж

При планировании строительства или реконструкции гаража в первую очередь необходимо определить его размеры. Оптимальные размеры гаража зависят от его функции. Помимо одного или нескольких автомобилей, в гараже могут располагаться велосипеды, мотоциклы, санки, самокаты, комплекты шин и другое автомобильное оборудование. Бывает, что гараж также служит сараем, мастерской или помещением для хранения хозяйственного и садового инвентаря.

Реконструкция гаража позволит изменить его размеры, пристроить некоторую площадь или поменять конфигурацию помещения.

Какой длины должен быть гараж

Минимальная разумная длина гаража — 5,5 м. Средняя машина имеет длину около 4,5 м, но многие модели, которые любимы владельцами загородной недвижимости, например, пикапы, имеют длину даже более 5,5 метров. Если ваша машина из разряда таких, то длина гаража, меньше, чем 5,8 м, естественно, не для вас.

Если же вы собираетесь оснастить гараж, к примеру, стеллажами или полками, то следует добавить и глубину этих сооружений, плюс, 60-70 см для удобного доступа к ним. Таким образом, длина планируемого гаража, с учётом всех ваших требований, возрастает до 6,7 м.

Какой длины должен быть гараж

Кроме всего прочего, этот аспект тесно связан с размерами автомобиля. Современные модели, как правило, шире старых. Большинство автомобилей в наше время около 1,75 м в ширину. Если мы добавим к этому значению размер двери водителя — ведь после въезда в гараж надо покинуть машину, — и небольшое расстояние до стены, чтобы было удобно выйти и двери вашего авто не пострадали, то выясняется, что минимальная ширина гаража должна составлять 2,7 м. Но чтобы не протискиваться между стеной и авто, а выгружаться из машины с комфортом, все же, надо добавить ещё немного (при условии, что пассажир выходит из машины перед въездом в гараж!). Таким образом, минимальная комфортная ширина гаража уже становится около трех метров. Владельцам широких машин представительского класса или внедорожников, удобство обеспечит ширина 3,2–3,3 м. В случае, когда «обитателем» гаража является не только автомобиль, но и мотоцикл или велосипед, необходимо запланировать еще минимум 1,5 м для него. А если учитывать возможность доступа к двухколёсной технике слева, то поперечный размер гаража для авто- и мото-техники составит уже 4,5 м. Если же в вашей семье два автомобиля, то минимальная комфортная ширина гаража должна составлять 5,8-6 м. А чтобы он был удобным для вас и вашего автопарка, лучше планировать сразу 6,5–6,8 м.

Какой высоты должен быть гараж

Если у вас стандартный легковой автомобиль, то высота гаража не представляет большой проблемы. Средняя высота такого авто — 1,45 м (с антенной — 1,7 м). В этом случае, лучше ориентироваться на собственный рост. Проблемы возникают, если вы являетесь владельцем большого внедорожника или минивена, или если гараж находится в низком подвале.

Кроме того, проблемой может стать недостаточная высота ворот гаража. Необходимо помнить, заказывая ворота, что некоторые их виды занимают часть пространства гаражного шлюза. Высокий автомобиль, или автомобиль с антенной или багажником на крыше, может зацепить верхом элемент таких ворот. Для больших внедорожников высота ворот должна составлять не менее 2,1 м.

Проблему с воротами можно решить, грамотно выбрав их тип в зависимости от способа открытия створок. Например, это могут быть навесные ворота или секционные. В частности если гараж является очень низким, но есть какое-то пространство в сторону, можно вставить скользящую дверь в разрезе на боковой стене.

Если ворота невозможно поменять, то решение только одно: увеличение проёма ворот вверх и перенос перемычки. Такое возможно только в том случае, когда перемычка является частью стены при квадратном сечении проёма ворот, а не является частью обода арки.

Итак, чтобы обеспечить своему автомобилю достойное «место жительства», а себе — комфорт, вы должны внимательно подойти к вопросу определения размеров гаража. Конечно, это не поможет, если через несколько лет эксплуатации гаража вы поменяете низкий спортивный автомобиль на внедорожник. В этом случае, вам необходимо будет внимательно подойти к вопросу реконструкции гаража.

Размеры и принципы расчёта ворот для грузовых машин

Расчёт размеров ворот для габаритных автомобилей производится по аналогии с расчётами ворот для легковых машин. В таком случае рекомендуемое расстояние, на которое проём должен быть шире транспорта, увеличивается и берётся из таблицы в зависимости от расположения проезда к плоскости ворот и габаритов автомобиля.

Таблица: ширина ворот при перпендикулярном расположении проезда

Длина автомобиля	Ширина автомобиля	Расстояние, на которое ширина ворот должна превышать ширину автомобиля
от 6 до 8 м	от 2 м до 2,5 м	1 м
более 8 м	более 2,5 м	1,2 м

Таблица: ширина ворот при наклонном расположении проезда

Длина автомобиля	Ширина автомобиля	Расстояние, на которое ширина ворот должна превышать ширину автомобиля
от 6 до 8 м	от 2 до 2,5 м	1,5 м
более 8 м	более 2,5 м	2,0 м

Помимо этого, минимальное расстояние между грузовыми автомобилями в случае их одновременного проезда увеличивается до 0,7 м.

Для расчёта возьмём основные параметры: длина — 6263 мм; высота — 2400 мм; ширина — 2755 мм

Расчёт минимальных размеров распашных ворот для проезда одного грузового автомобиля с размерами, указанными на схеме:

• высота (Н) ≥ 2,4 + 0,2 = 2,6 м;
• ширина (S) при перпендикулярном проезде к плоскости ворот: S ≥ 2,755 + 1 = 3,755 м;
• ширина (S) при проезде, расположенном к плоскости ворот под углом: S ≥ 2,755 + 1,5 = 4,255 м.

Расчет ворот для двух машин

Если в семье используются два транспортных средства, возникает вопрос их хранения. Проектирование гаража подразумевает рациональное размещение обоих авто, а также всего необходимого оборудования и мебели. Чаще всего такие гаражи оснащаются двумя воротами, что имеет несомненные преимущества. При отдельном расположении мест хранения каждая ширина и высота ворот рассчитывается по предыдущему алгоритму. Для этого берется реальный размер авто, плюс необходимый запас по бокам и сверху. Чаще всего используется вариант изготовления одинакового въезда даже для автомобилей разных размеров. Это делается, чтобы не нарушить общую композицию и архитектуру здания, где расположен гараж.

Зачем необходимо два въезда:

• Разные габариты автомобилей. Это позволит каждому владельцу комфортно разместить авто, не мешая и не стесняя другого.
• Достаточно места для проезда. Даже при одновременном выезде машин, никто не будет мешать друг другу, так как подъездная дорожка предусмотрена к каждым воротам.
• Несмотря на парадоксальность, но покупка двух ворот стандартных размеров обойдется дешевле, нежели заказ увеличенных полотен.
• Если заедает автоматика, вручную открыть такие ворота намного легче. Это особенно актуально для женской половины, ведь осадки и посторонние включения внутри подъемника могут создать серьезные препятствия.

Вместе с тем, иногда такой вариант не подойдет, например, если изначально гаражное помещение не было спроектировано для двух единиц транспорта. Обычно такие гаражи расположены на нижнем цокольном этаже жилого дома, поэтому владельцы либо пристраивают к нему дополнительное помещение, либо расширяют дверной проем, если внутри достаточно места для двух авто. При таком развитии событий рекомендуется также предусмотреть место для комфортного обслуживания автомобилей по бокам.

Приобрести достаточные по ширине створки гаражных ворот не так уж и трудно, но здесь первоочередное значение будут иметь некоторые нюансы эксплуатации.

Особенности использования ворот на два авто:

• Предпочтительней не экономить на материалах и установке, ведь конструкция эксплуатируется по – максимуму.
• Возможно, стоит предусмотреть дополнительные ребра жесткости, помогающие распределить вес ворот.
• Если гараж отапливается, слишком широкие ворота приводят к увеличению потерь тепла в зимнее время.
• Обязательно продумайте возможность установки калитки для прохода. Каждый раз открывать массивный механизм нецелесообразно и не уместно.
• При достаточно больших внутренних размерах помещения можно предусмотреть схему разъезда машин внутри гаража.
• Минимальная ширина ворот гаража на два авто должна составлять шесть метров. Высота определяется по самому габаритному транспорту.

Многие автовладельцы проектируют гараж не только с учетом возможной покупки второго автомобиля, но и при необходимости ставить внутрь «рабочее» авто. Это может быть микроавтобус или грузовичок, поэтому проект должен определять максимальную высоту нагруженного транспорта плюс полметра (можно оставить и больше, если планируется перевозить габаритные грузы).

Размер гаражных ворот зависит от нескольких факторов, главный из которых — реальные габариты имеющейся машины

Также важно просчитать удобство въезда, возможные препятствия и место для крепления механизмов открывания створок ворот. Основные параметры и нюансы расчетов приведены в информации этой статьи

Желательно учитывать возможные габариты еще на этапе проектирования гаражного помещения, чтобы избежать распространенных ошибок.

Возводим по закону

Чтобы не получить проблем с законом при строительстве или уже после него, необходимо полностью следовать санитарно-гигиеническим и противопожарным нормативам. В сфере постройки гаражей следует ориентироваться на строительные нормы и правила, или сокращенно СНиП

Особое внимание следует обратить на:

1. СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений».
2. СНиП 21.01.97 «Пожарная безопасность зданий и сооружений».

Они гласят о том, что между хозяйственными постройками, к которым относится и гараж, и границей участка должно соблюдать расстояние минимум один метр. Эта норма работает только в том случае, если на примыкающем земельном участке нет никаких построек. В иной ситуации между ними должно быть минимум 6 м. Цифра взята не просто так, а с целью обеспечения безопасности: чтобы при пожаре пламя не перекидывалась с одного здания на другое.

ВАЖНО: Нормативы пожарной безопасности являются обязательными для исполнения. Если гараж возведен с их нарушениями, то соседи имеют право подать в суд и добиться принудительного сноса постройки.

Следующий вопрос, связанный с оформлением документов – получение разрешения на строительство

Согласно пункту 17 статьи 51 Градостроительного кодекса РФ от 2016 года для постройки гаража на участке, предоставленном физическому лицу для целей, не связанных с предпринимательством, разрешение не требуется. Но чтобы избежать неловких ситуаций – позвоните в местную администрацию и уточните этот пункт

Следующий вопрос, связанный с оформлением документов – получение разрешения на строительство. Согласно пункту 17 статьи 51 Градостроительного кодекса РФ от 2016 года для постройки гаража на участке, предоставленном физическому лицу для целей, не связанных с предпринимательством, разрешение не требуется. Но чтобы избежать неловких ситуаций – позвоните в местную администрацию и уточните этот пункт.

Что еще желательно предусмотреть при возведении гаража? Во-первых, насколько далеко от места строительства отстоят различные коммуникации. Во-вторых, насколько удобен будет заезд перед ним. В-третьих, если вы собираетесь устанавливать распашные ворота – достаточно ли места для их открытия. Наконец, следует правильно подобрать оптимальные размеры гаража для одной машины.

Гараж — 1 автомобиль (схема):

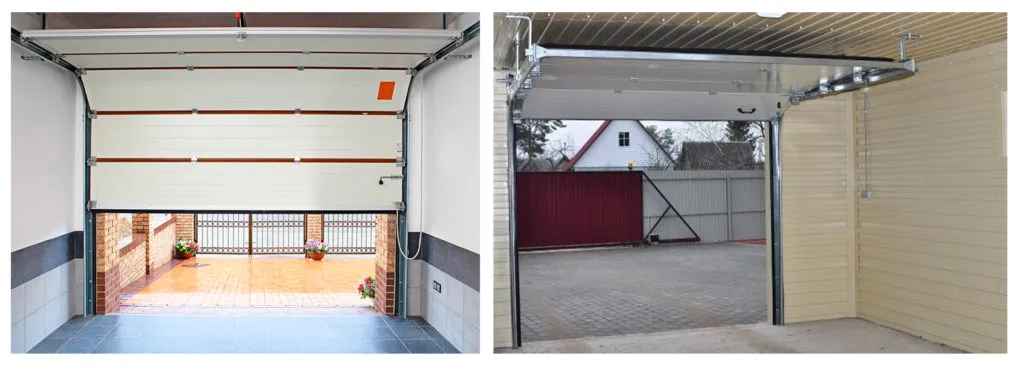

Стандарт секционных конструкций

Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.

DoorHan

Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.

Стандартные размеры секционных моделей Дорхан

Hormann

Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.

При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

Размерный ряд: секционных конструкций Hormann

RYTERNA

Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.

Alutech

Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.

Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Ширина калитки в частном доме. Нюансы месторасположения ворот

Размер створки должен соответствовать габаритам машиныВорота на даче для въезда машины и калитка для прохода людей должны соответствовать ряду требований:

• Площадь створки довольно большая, поэтому на нее ложится изрядная ветровая нагрузка. Материал конструкции подбирают так, чтобы он выдерживал самые сильные ветра и метели.
• Для входной группы имеет смысл использовать прочные и износоустойчивые материалы. Дождь, снег, перепады температуры, обмерзание, выхлопные газы – все это существенно сокращает срок эксплуатации ограждения.
• Ворота и калитка – часть системы безопасности. Задачей въездной группы является препятствование проникновению на участок животных и посторонних лиц. Однако степень стойкости к взлому определяется общими требованиями к безопасности. На калитку из штакетника не имеет смысла ставить замок.
• Размеры ворот и калитки для частного дома должны соответствовать требованиям хозяина дачи. Учитываются габариты личного авто и необходимость проезда грузового транспорта для очистки выгребной ямы, например, или для доставки строительных материалов.

Размеры ворот с калиткойСтроительство на дачном участке жестко регламентируется СНиП. Размещение ворот тоже зависит от количества и назначения построек на наделе и возле участка.

• Запрещается устанавливать ворота рядом с перекрестком. Распашные створки препятствуют движению пешеходов и ограничивают обзор водителю, что опасно.
• Распахнутые створки не должны мешать открыванию ворот соседа или преграждать им въезд на свой участок.
• Предпочтительнее открывание внутрь. В этом случае створки никому не мешают. Открывание наружу разрешается, если другие возможности отсутствуют.
• Двери должны поворачиваться не менее чем на 90 градусов, чтобы обеспечить свободный въезд. Поворот до 180 градусов приветствуется, так как это позволяет несколько уменьшить размеры проема. Напротив, невозможность полностью распахнуть створки заставляет сделать физический проем шире.

Чтобы предупредить подобную ситуацию, возле входа запрещают сажать высокие и среднерослые деревья. Но если растения являются частью уличного озеленения, удалить их нельзя.

Стандарт секционных конструкций

Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.

Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.

Стандартные размеры секционных моделей Дорхан

Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.

При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

Размерный ряд: секционных конструкций Hormann

Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.

Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.

Ворота Алютех можно устанавливать практически в любой проем гаража, они не крадут размеры проема в котором установлены.

Компании-производители

Сегодня популярны ворота для гаража подъемного типа. Основным достоинством конструкции считается надежность в эксплуатации. Стандартные размеры подъемных гаражных ворот у изготовителей отличаются. Популярными являются производители, подробно описанные на нашем сайте в разделе Vorota:

1. Hormann (Херман). Минимальный размер – 2,2х1,88 м, максимальный – 6х3 м. Шаг изменения равен 12 см.
2. DoorHan (Дорхан). Длина бывает 2,5, 2,75 и 3 м, высота – от 2,2 м с размером увеличения 10 см. Существует множество комбинаций разных размеров ворот. Но необходимо учесть, что в конструкции используются различные типы направляющих. То есть ограничена возможность увеличения размеров.
3. Ryterna (Ритерна). Ширина бывает 2,5 и 3 м. Варианты высоты – 2,15, 2,26 и 2,37 м. Так, компания изготавливает шесть стандартных типоразмеров.
4. Alutech (Алютех) изготавливает самое большое количество разных типоразмеров. Ширина – от 2,2 м, высота – от 2,9 м. Обе характеристики могут увеличиваться с шагом 12 см, создавая огромную линейку разных размеров.

Обозначение габаритов на схеме

Чтобы определить массу, можно сделать самостоятельный расчет: примерно на 1 м2 приходится 14 килограммов. Во время расчета нужно учесть, что у различных изготовителей полотна из железа отличаются в силу разных особенностей технологии производства.

Ширина и высота проема

Единых стандартных размеров ворот нет. Как нет общих стандартов размеров транспортных средств. Потому производители изготавливают множество типоразмеров гаражных ворот с учетом определенного шага увеличения. Это позволяет выбрать вариант почти для любой машины.

Рассчитываем ширину ворот в зависимости от количества и типа машин

Ручные расчеты позволяют оценить индивидуальные минимальные требования для комфортного въезда и выезда машин. Сравнив эти цифры с размерной сеткой производителей, легко подобрать оптимальный вариант.

На один легковой автомобиль

По высоте выбирается комфортная цифра для прохода человека – 2-2,2 метра. В такой проем проедет любой легковой автомобиль, даже с багажником.

Допуск для прямого въезда – 0,2-0,3 метра, если под углом – 0,4-0,5 метра.

На две машины

По высоте требования не меняются. Для двух авто сначала решают, будут ли делать отдельные ворота или установят общие. Если ставят единые, то нормальная ширина для пары легковых автомобилей – 4-5 метров. На зазор между машинами оставляют 0,5 метра.

Для джипа

Внедорожник или микроавтобус отличаются от легкового автомобиля большей шириной и высотой. Формула для расчета не меняется. По ширине оптимален проем в 2,8 метра. По высотным габаритам предпочтителен проем 2,5 или 3 метра.

Для грузового транспорта

Особенность расчета проема под Газель связана с большой длиной авто. Если длина транспортных средств – до 8 метров, то параметр ширины при прямом въезде – 1 метр, а под углом – 1,5 метра. Для большей длины поправки, соответственно, составляют 1,2 и 2,0 метра.

При парковке двух машин расстояние между ними должно быть не менее 0,7 метра.

Источник

Выбираем оптимальные размеры гаража

При планировании размеров и площади гаража для двух машин важно заранее рассчитать все упомянутые выше моменты, поскольку каждый незадействованный квадратный метр – это лишняя трата финансов и материала. Все расчеты размеров необходимо начинать с учета габаритов автомобилей. Также важно учитывать возможность приобретения более крупного автомобиля и заранее сделать для этого запас

Также важно учитывать возможность приобретения более крупного автомобиля и заранее сделать для этого запас

Все расчеты размеров необходимо начинать с учета габаритов автомобилей

Также важно учитывать возможность приобретения более крупного автомобиля и заранее сделать для этого запас

Слишком компактное планирование тоже несёт ряд затруднений. Например, многие владельцы устраивают гараж таким образом, что в автомобиль можно сесть только со стороны водителя, поскольку в другой стороны не достаточно места для открытия двери.

Вопросами определения оптимальных габаритов гаража специалисты занялись уже давно, это позволило вывести ряд правил, которые необходимо учитывать при постройке гаража своими руками.

Итак:

• Расстояние между стоящими в гараже автомобилями должно позволять полностью открыть двери в обеих машинах. Это значит, что габариты автомобилей необходимо замерять с учетом открытых дверей, а к полученным размерам добавить по 10-15 см на погрешности при парковке. В подавляющем большинстве случаев, дистанции между автомобилем и стеной в 90 см вполне достаточно для безопасного открытия двери.
• Между передней частью автомобиля и стенкой должно быть расстояние не меньше 60 см для того, чтоб человек мог свободно пройти.
• Между багажником и воротами должно быть расстояние от 60 до 80 см. Это пространство позволит закрыть ворота и выгрузить содержимое багажника.
• Если ширина гаража на 2 машины позволяет установить отдельные ворота для каждого автомобиля, то проем для въезда желательно делать на 80 см шире габаритов автомобиля. Такого пространства достаточно, чтобы завести машину не поцарапав кузов даже неопытному автомобилисту.
• Высота ворот гаража обычно составляет два метра, этого достаточно для малолитражек, автомобилей среднего класса и внедорожников. Если у вас автомобили разной высоты, то брать за основу необходимо самый высокий автомобиль.

Стандартные размеры гаража для двух автомобилей

Высота и площадь гаража на две машины рассчитывается исходя из ваших планов на использование гаража.

Если вывести минимальные габариты для гаража с двумя машинами, то размеры будут следующими:

• Для двух малолитражных автомобилей ширина 5 метров, глубина гаража не меньше 6 метров.
• Для внедорожников ширина 7 метров, глубина 6, 7 метра.
• Высота ворот для легковых автомобилей не меньше 2,1 метра, а для внедорожников не меньше 2,4 метра.
• Ширина въездного проема от 2,3 до 2,5 метров.

Высота потолка в гараже рассчитывается исходя из верхней точки автомобиля с открытым багажником и крышкой капота, к которой прибавляется дополнительных 20 см для размещения ламп, элементов вентиляции и секционных гаражных ворот.

Если в гараже планируется проведение ремонта автомобиля и необходима установка подвесной кран-балки с подъемным механизмом, то высота потолка должна обеспечивать возможность полностью вынуть двигатель и поднять его на высоту не ниже 1,7 метра от поверхности пола. Этого расстояния хватит, чтобы достать двигатель для ремонта и отвести его в сторону от машины на специальный стенд или верстак.

https://youtube.com/watch?v=Qhg3rqC1C_w

Заключение

В заключение еще несколько полезных рекомендаций.

1. Не пытайтесь найти многофункциональное недорогое устройство. Помните, что опции в таких экземплярах ломаются очень быстро, и часто заменить их дорого или и вовсе невозможно: придется менять кабинку.
2. Еще до покупки удостоверьтесь в том, что на данную модель поставляются запасные части. Лучше перестраховаться, ведь ситуации бывают разные: перегородку разбили, основание треснуло, ролики сломались и т. д.
3. Всегда покупайте продукцию известного производителя в надежном магазине. Должны присутствовать вся документация и гарантия.

Post Views: 120
