Как сделать раздвижные ворота своими руками

Подготовительные работы для установки раздвижного забора

Первое с чего начинается работа — планирование, разработка чертежей. Чертежи позволят максимально точно рассчитать количество необходимого материала и просмотреть все сложные узлы. Схемы можно разработать самостоятельно либо найти готовые примеры в интернете. Также разработка планов и чертежей также выполняются специальными компаниями.

Самым важным габаритом при сооружении консольных конструкций является ширина проема. Он должен быть достаточно широким, для нормального передвижения автомобиля. Особенно это касается моментов, когда улица достаточно узкая. Рекомендуется предварительно провести своего рода тестирования. В места предполагаемого расположение ворот вбиваются колышки и осуществляется заезд автомобилем. Если движению ничего не препятствует можно проводить разметку.

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

1. Возможность сварки в домашних условиях.
2. Надежность.
3. Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

1. Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
2. Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
3. Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

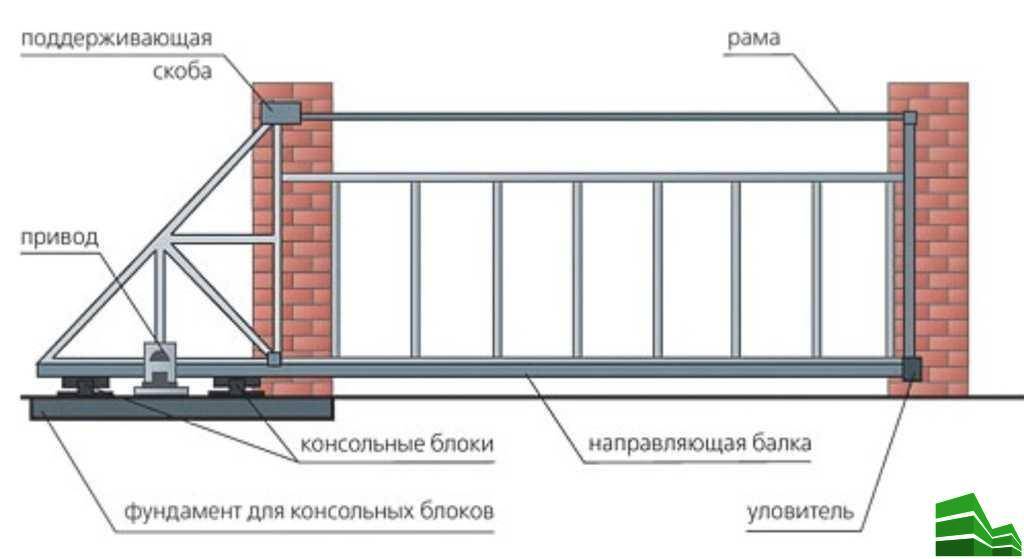

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

1. Свободный ход движущихся узлов.
2. Неограниченный заезд по высоте.
3. Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
4. Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
5. Простоту монтажа электрического привода.

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

1. Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
2. Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

1. Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
2. Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
3. Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Достоинства и недостатки конструкции

Консольные тележки оборудованы 8 подшипниками, они скрываются внутри направляющей. Это позволяет увеличить количество рабочих циклов, так как механизм защищен от коррозии. Перед тем как сделать раздвижные ворота своими руками, необходимо ознакомиться с их достоинствами:

• два способа управления – ручной и автоматический;
• через них может пройти машина любой высоты;
• простота монтажа;
• дополнительное обслуживание не нужно.

Недостаток конструкции лишь в том, что для открывания створки нужна большая площадь, поэтому она не подходит для оборудования заезда в гараж. Раздвижные ворота для дачи можно сделать из нескольких основных деталей:

• роликовые каретки или несущие тележки;
• ограничители, которые не дадут полотну раскачиваться от ветра;
• несущая балка, способная удержать на себе полотно;
• концевой ролик снизит шум во время движения створки и облегчит нагрузку на балки при открытом положении ворот;
• плата, предотвращающая раскачивание при перемещении конструкции.

Если задумано установить раздвижные ворота с автоматикой, то необходимо использовать дополнительные конструктивные элементы, в частности электропривод.

Преимущества откатных ворот

Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.

Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.

Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.

Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.

У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.

Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.

Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Рекомендации по выполнению работ

Любому ограждению необходимо прочное основание, чтобы оно было не только прочным, но и устойчивым. Правильно установленный забор на склоне оказывает влияние на укрепление поверхности грунта. Каменное ограждение является оптимальным вариантом для того, чтобы участок был укреплен.

Схема забора с уклоном на фундаменте.

Каждая последующая секция должна располагаться ниже предыдущей секции.

Самый дешевый и менее трудоемкий способ — это натянуть сетку-рабицу. Даже если будут наблюдаться перепады высоты склона, то ограждение из такой сетки все равно будет ровным, натянутым параллельно поверхности земли. Среди недостатков ограждения можно отметить его непрезентабельный внешний вид. С целью предотвращения коррозии металла, установка секционного забора осуществляется при соблюдении расстояния между ограждением и грунтом, равным 5-10 см.

В процессе строительства каменных заборов используется песчаник или известняк. Можно использовать бетон, кирпич, бетонные плиты. Всем этим материалам присуща прочность, долговечность, высокая устойчивость к влиянию различных факторов внешней среды.

Если строить забор из дерева или металла, то потребуется особый уход за ограждением. Лучше всего строить забор из сосны, которая может служить от 20 до 30 лет. За бетонным, каменным или кирпичным забором не требуется тщательный уход. Перед установкой забора необходимо очень тщательно продумать все нюансы, с которыми можно столкнуться в процессе строительства.

Чтобы избежать лишних затрат, необходимо проводить геодезическую съемку на будущем участке строительства. Она необходима, если в процессе инженерно-геологических наметок ее не проводили. Перед началом рытья траншеи или котлована, следует определить самый высокий участок и начать рыть там. Делать выемки необходимо на одном уровне.

Монтирование рамы и облицовочного материала ворот

К несущей балке закрепляется роликовая каретка. Готовая конструкция должна установится на фундамент.
В проем устанавливается приготовленная балка. Между концом балки и столбом нужно оставить просвет около 5-6 сантиметров.
На время монтажа необходимо положить доски, они предотвратят обрушение консоли.
Закрепляется сварочным швом задняя тележка.
Чтобы во время полного открывания полотно не упиралось в концевой ролик, нужно ее расположить на расстоянии двадцать сантиметров от края.
Все площадки кареток обвариваются.
На балке располагается каркас панели, при этом необходимо проконтролировать все оси.
К балке каркас приваривается с двух сторон.
Устанавливается верхний кронштейн

На время сварки ролики нужно снять, предотвратить их расплавление.
Расстояние, которое образовалось между несущей балкой и панелью важно обработать специальным антикоррозийным средством, затем герметиком.
Завершающим этапом являются крепление облицовочного материала. Входные ворота будут смотреться лучше если крепежи выбраны по цвету к облицовке.

Самодельные уличные ворота, выполненные своими руками, могут прослужить долгие годы исправно работая при любых климатических условиях. Система будет функционировать бесперебойно в случае соблюдение всех рекомендаций относительно монтажных работ. Для долговечности нужно выбрать подходящий материал и обработать его специальными растворами, которые защитят конструкцию от негативного воздействия окружающей среды.

Сооружение каркаса раздвижного забора

Деревянные изготавливаются реже, данный материал используется чаще в качестве облицовочного материала. Для сооружения каркаса полотна используется метал — профильная труба

Очень важно чтобы измерения осуществлялись максимально точно. Перед началом работы со сваркой металлические детали рекомендуется обработать металлической щеткой устраняя окалины, далее следует поверхность обработать антикоррозийными средствами, а также обезжирить специальными растворителем

Работы необходимо выполнять на ровной поверхности, рекомендуется предварительно соорудить стол, либо своего рода стенд. Сварочные работы можно разделить на несколько основных этапов:

• Сначала укладываются поперечные, продольные рамы. Нужно сначала прихватить все элементы и проверить диагонали. Только после этого можно проваривать все места соединений.
• Далее начинается укладка обрешетка, таким самым способом сначала прихватить все элементы, проверить ровность и после зафиксировать все швы.
• Все соединения зачищаются, обезжириваются. Весь каркас окрашивается специальными лакокрасочными средствами.

Какие материалы нужно подготовить

Чтобы самому сделать раздвижные ворота, необходимо иметь инструменты:

• сварочное оборудование с напряжением более 1000 Вт, электроды к нему с толщиной стержня от 2,5 до 3,5 мм;
• отрезная машина или болгарка, диски, предназначенные для обработки металла;
• лопата и бетономешалка для фундамента;
• шуруповерт;
• молоток, уровень и рулетка.

Если у вас нет крупного оборудования, то его можно взять в аренду, что обойдется дешевле. Для изготовления раздвижных ворот вам понадобятся комплектующие:

• профнастил для облицовки створки (лучше брать окрашенный вариант, чтобы не приходилось самостоятельно придавать ему цвет);
• профтруба с размерами в мм – 65×44×3;
• консольный набор;
• перемычки – 45×25×2 мм;
• швеллер – 15-25 мм;
• арматура с сечением 16 мм;
• закрепки и саморезы.

Перед покупкой материалов подготовьте эскизы, чтобы понимать, что вам необходимо из числа фурнитуры и механизмов. Расчет количества материалов производится по чертежам, в которых указаны все размеры конструкции: длина, высота, место отката и просвет. С учетом этих данных рассчитывается примерная масса створки, от которой зависит выбор консольного набора

Важно приобретать только качественные материалы, использование старого металла для их изготовления недопустимо. Если вам нужны ворота с калиткой, то место для прохода человека стоит сделать рядом, створка должна быть распашной

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.

Если будущие ворота будут оснащены электроприводом, то на стадии заливки фундаменту необходимо предусмотреть место для проводов. Зачастую оборудование устанавливается в центре основания.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Порядок изготовления своими руками консольных откатных ворот

Самый сложный вид откатных ворот. Основу конструкции составляет консоль, которую также иногда называют швеллером. Её основной функцией является обеспечение требуемого положения створки при открытии и закрытии ворот. Направляющая балка и роликовые блоки обычно крепят в нижней части створки. Отсутствие направляющих обеспечивает свободное перемещение транспорта на территорию участка, однако при монтаже следует позаботиться об устройстве надёжного фундамента. Предлагаем более детально разобраться в порядке выполнения работ.

Консольные откатные ворота пользуются особой популярностью

Необходимые для работы инструменты и материалы

Чтобы выполнить установку своими руками, надо иметь в наличии:

• болгарку;
• сварочник;
• молоток;
• шуруповёрт;
• лопату;
• уровень;
• измерительный инструмент.

Также надо подготовить следующие материалы и всё, что необходимо для приготовления армирующего слоя:

• бетонный раствор;
• швеллер, ширина которого равна полуширине ворот;
• арматуру. Потребуется 17-18 отрезков длиной 1 м;
• материал для изготовления полотна;
• крепёж;
• электроды;
• трубы;
• грунтовку;
• краску.

Фурнитуру можно изготовить самостоятельно либо приобрести уже готовый набор

Обустройство проёма

Монтажные работы начинаем с обустройства проёма. Для этого:

Иллюстрация	Описание действия
	Если ранее ворота уже стояли, их следует демонтировать. Если опорные столбы достаточно прочные и смогут выдержать эксплуатационную нагрузку, можно их оставить.
	Монтируем опорные столбы. Для этого либо выкапываем яму достаточной глубины, либо используем сваи.

Подготовка основания

Готовим основание путем заливки бетонного основания или формирования металлической основы на винтовых сваях. В последнем случае достаточно двух свай, одна из которых является частью опорного столба.

Основание на винтовых сваях актуально для любого грунта

Изготовление полотна ворот

Полотно ворот изготавливается следующим образом:

Иллюстрация	Описание действия
	Сваривается каркас в соответствии с разработанным чертежом. Пространственное положение каждого элемента тщательно контролируется на каждом этапе сборки.
	К верхней части каркаса своими руками привариваем уголок, который позволит удерживать створку откатных ворот в вертикальном положении.

Монтаж створки и фурнитуры

Перейдём с следующему этапу. Необходимо подготовить все опоры и закрепить фурнитуру.

Иллюстрация	Описание действия
	Привариваем к основанию роликовые опоры. Если основание выполнено из бетона, прикручиваем их с помощью анкеров.
	Устанавливаем ролики, направляющую балку. Пространственное положение каждого элемента тщательно контролируем с помощью уровня.
	Устанавливаем каркас ворот.
	Монтируем стойку с поддерживающими роликами. Привариваем её к основанию, обеспечивая надёжную фиксацию при помощи уголков.
	К дверному проёму привариваем ограничители для ворот. Обшиваем каркас выбранным материалом.

Предлагаем посмотреть видео, в которых рассказывается, в какой последовательности выполняются монтажные работы:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube
