Откатные ворота своими руками: пошаговая инструкция для новичков, как построить и установить раздвижные ворота (137 фото + схемы и чертежи)

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

До 400 кг и не шире 4 м;
До 600 кг и не шире 6 м;
От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

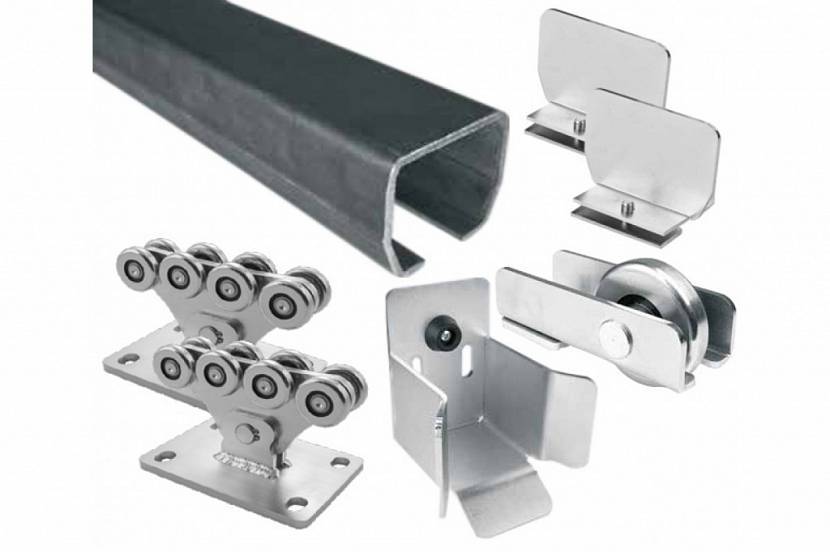

Состав комплекта:

Направляющая для установки снизу;
Скоба с роликовым механизмом для поддерживания;
Роликовые опоры;
Подставка для поддержания роликовой платформы;
Концевые ролики;
Улавливатели снизу и сверху;
Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
Поликарбонат – позволит создать легкие ворота;
Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

Лопата, лом, трамбовка;
Тары для цемента, песка, щебенки и готового раствора;
Сварочное оборудование;
Болгарка;
Молотки;
Шуруповерт;
Ключи;
Рулетка;
Карандаш;
Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
Поликарбонат. Материал для тех, кто хочет легкие ворота.
Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
Если забор закрывается профнастилом, то его уйдет около 8 м2.
Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
Для фундамента приобретается арматура 20 м сечением 10-15 мм.
Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

лопаты: совковая и штыковая;
бетономешалка;
сварочное оборудование;
шуруповерт (клепочник);
рулетка;
молоток;
болгарка;
маркер.

Привод для откатных ворот: как сделать своими руками

Привод на откатные ворота своими руками выполняется из нескольких главных узлов (двигатель, редуктор, узел управления). При сборке аппаратной части самостоятельно потребуется подбирать части механизма с учетом технических характеристик устройства (размеры, вес, частота эксплуатации).

Основной составляющей конструкции может быть силовой мотор от неиспользуемой стиральной машинки. При подсоединении системы требуется правильно зафиксировать концы обмотки с 2 сторон.

Редукторный вал и двигатель соединяются с применением муфты жесткого или полужесткого типа. Муфта имеет вид гильзы с отверстиями разных диаметров и канавками на поверхности.

В качестве замены заводского редуктора можно выбрать ременную передачу

При сборке элементов важно располагать детали с учетом центрирования, точности и прочности соединений

С помощью специальных устройств рассчитывается мощность двигателя. Показатель выбирается с учетом веса полотен и рамы. Для ворот массой 250-300 кг необходим двигатель с мощностью 200-250 Вт, до 500-600 кг — 350-400 Вт. Для входной конструкции весом 800-1000 кг потребуется мотор с мощностью до 500-600 Вт. Оптимально собирать модель с небольшим запасом прочности.

Преимущества и недостатки откатных ворот

Преимущества:

простота открывания, не требующая больших усилий;
разумная себестоимость изделия;
легко поддается автоматизации;
нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
для отката потребуется место;
под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L=Hx 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

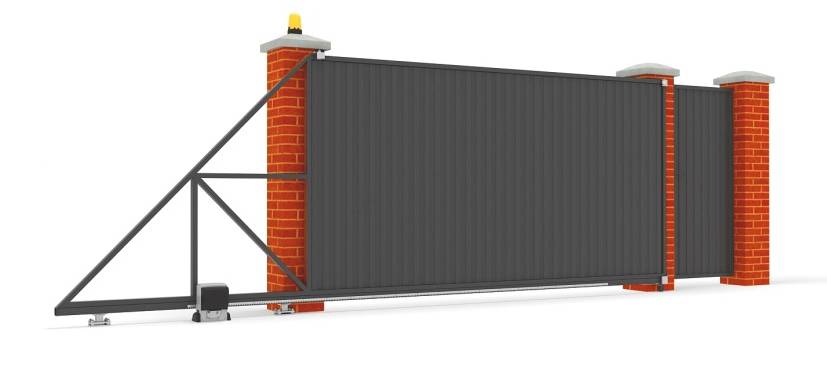

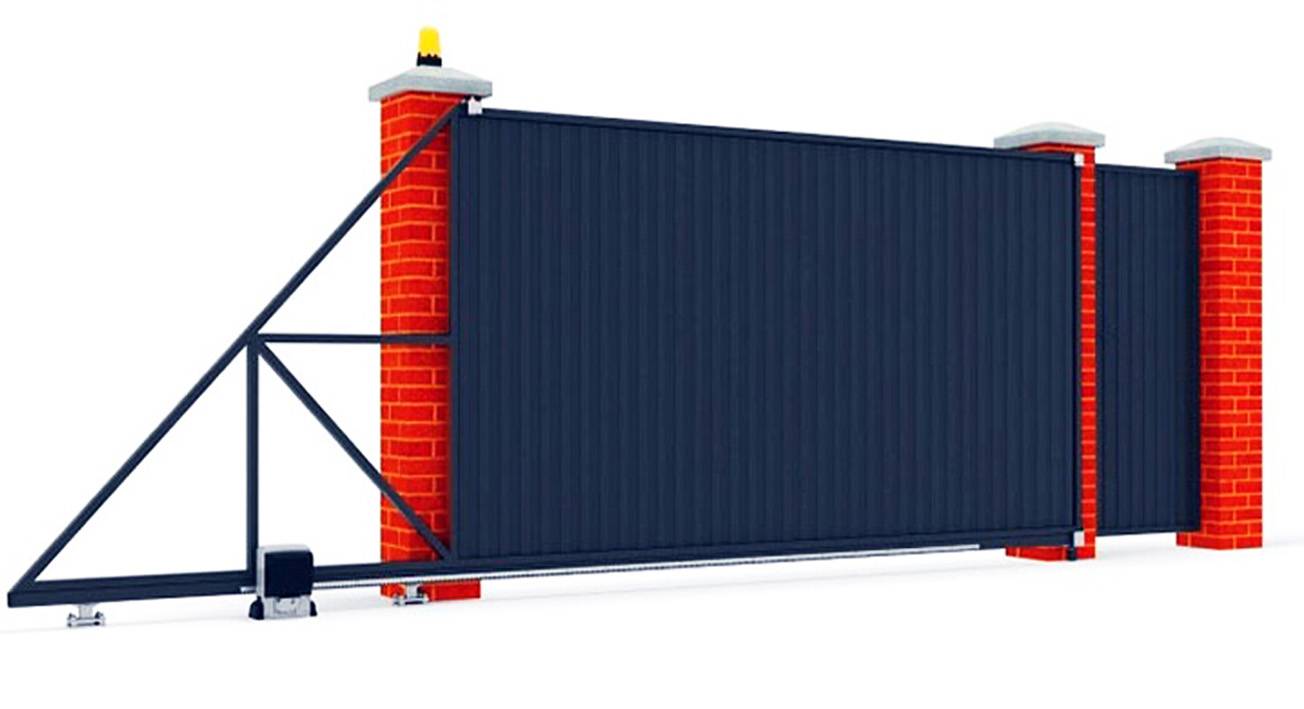

Откатные ворота – как они работают

Закрывающее полотно передвигается на двух каретках с роликовым механизмом. Створку фиксируют верхние ролики. При откате ворот в сторону нижний улавливатель принимает конструкцию, уменьшая нагрузку на опору. Ворота в закрытом состоянии надежно удерживает верхний улавливатель.

Установка откатных ворот требует достаточного количества свободных метров. Размер ворот всегда больше ширины, отведенной под проем, он составляет 150 %. Например, если ширина проема 4 м, то длина ворот составит 6 м, соответственно для отката понадобится не менее 6 свободных метров вдоль забора. При рассмотрении варианта установки конструкции следует позаботиться о наличии достаточного количества места на участке.

Необходимые инструменты

Выдвижные ворота своими руками выполняют с использованием следующих инструментов:

болгарка;
бетономешалка;
шлифовальная машина;
шуруповерт.

Не обойтись без мелочей, которые обычно находятся в арсенале любого мастера: лопата, рулетка, приспособления для кладки кирпича, молоток, лом, гаечные ключи, другой мелкий инструмент. Работать проще с использованием стремянки.

Обширный список необходимого часто пугает неопытных мастеров. Сэкономить на установке раздвижных ворот своими руками не получится, если каждую недостающую единицу покупать. Редкий рабочий инструмент всегда можно одолжить у друзей или соседей, арендовать.

Инструменты для сборки и установки откатной конструкции

Набор инструментов и оборудования прост, за исключением сварочного аппарата и бетономешалки, которые можно арендовать:

Болгарка, шуруповерт, перфоратор.
Молоток, уровень, рулетка.
Емкость для замешивания раствора, шанцевый инструмент.
Набор гаечных ключей для крепления и регулировки фурнитуры.

Для прокладки электрокабеля, питающего двигатель откатного механизма (если ворота будут автоматизироваться), необходимо выкопать траншею глубиной около 30 см, и утеплить ее. При прокладке кабеля по воздуху все столбы должны иметь заземление, как и конструкция ворот. Участки присоединений кабеля к системе автоматики и к двигателю должны помещаться во влагозащищенный неэлектропроводный корпус.

Виды конструкций

Всего существует несколько видов конструкций:

Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Подготовительные работы

Начинаем работы с закладки фундамента под столбы-опоры и подвижную секцию откатных ворот. Под столбы делаем глубокую яму с помощью бура и лопаты. Оптимальная глубина закладки столбов в средней полосе 170 сантиметров – чуть ниже уровня промерзания грунта. Первые 20 сантиметров отсыпаем песком, затем добавляем гравий или щебень мелкой фракции. Вертикально устанавливаем опоры, бетонируем их с использованием цемента марки 400 или 500. Бетон готовится в пропорции 1: 2: 4 (цемент, песок, гравий). Воды на прочный бетон всегда требуется небольшое количество, примерно около половины цементной части.

Монтаж швеллера

Переходим к обустройству фундамента для ворот, куда будет установлен закладной элемент – конструкция из арматуры и швеллеров.

Обратите внимание: это очень ответственный этап работы. Максимально близко к той части забора, куда будут откатываться ворота, копаем траншею шириной 40 -50 сантиметров и той же глубины, что для столбов-опор

Длина траншеи составляет примерно половину въездного проема. Работа трудоемкая, но вы в силах справиться с ней самостоятельно

Максимально близко к той части забора, куда будут откатываться ворота, копаем траншею шириной 40 -50 сантиметров и той же глубины, что для столбов-опор. Длина траншеи составляет примерно половину въездного проема. Работа трудоемкая, но вы в силах справиться с ней самостоятельно.

После этого варим из арматуры каркас и устанавливаем его в траншею. Фиксируем сварной каркас так, чтобы он не смещался в процессе бетонирования. Заполняем траншею бетоном примерно на две трети, ждем, когда бетон наберет необходимую твердость.

Затем поперечные швеллеры (три штуки) привариваются к выступающей части арматуры. Они должны быть установлены на 5 сантиметров ниже уровня проезжей части. Далее вся траншея заливается бетоном.

После отвердения бетона переходим к установке основного швеллера и той его части, где будет находиться привод управления ворот. К каркасу фундамента приставляем основной швеллер, выравниваем его так, чтобы при откате ворота не цеплялись за забор. Привариваем к закладному элементу, устанавливаем на него две роликовые каретки. Основание под «бегунки» ворот готово.

Теперь надо облагородить ту часть вашего фундамента, которая осталась неприкрытой швеллером. Защитить его лучше всего с помощью укладки тротуарной плитки или керамогранита. Бетон получит необходимую защиту, и не будет разрушаться.

Монтаж привода ворот

Электропривод для откатных ворот можно закрепить на нижнем швеллере между роликовыми каретками. Для этого привариваем специальное монтажное основание, на котором будет стоять электропривод. Крепим к нему зубчатую рейку, где будут расположены концевые выключатели – лучше поставить не механические, а магнитные выключатели. Они обеспечивают надежную работу автоматики в любую погоду – не подвластны влаге, жаре, морозам.

Тестируем установленный электропривод по приложенной инструкции к нему, устанавливаем фотоэлементы. Они должны быть расположены друг против друга: один элемент подает сигнал – другой принимает его. Подключение фотоэлементов происходит по определенной схеме, которая есть в инструкции к электроприводу.

Для откатных ворот с электроприводом делаем разводку кабеля. В идеале провода должны находиться между столбами-опорами под проезжей частью. Они укладываются в гофрированный защищенный короб, после чего помещаются в пластиковую трубу диаметром около 25 – 30 сантиметров.

Как рассчитать параметры объекта

Длина места для отката створок рассчитывается по простейшей формуле:

L = H · K

Где:

L – сумма длин обеих створок ворот.
K – коэффициент, значение которого не может быть меньше 1,33 и больше 1,45. Применяется для учета размеров створок, ширины рельсы, длины хвостовика конструкции и сечения столбов основания.
H – полная ширина открытых ворот – от столба до столба.

Особенности изготовления хвостовика:

При общей ширине ворот более 550 мм хвостовая сваривается в виде прямоугольника, а не традиционного треугольника. Это нужно для утяжеления противовеса.
Длина хвостовика выбирается в соотношении 45-55% от общей ширины воротного проема.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.
