Дома с мансардой и гаражом – проекты, материалы, особенности и нюансы

Что надо учесть при возведении жилья с мансардой

Разработку проекта здания лучше доверять специалистам. Отсутствие опыта в этой области приведет к допущению многих технических ошибок, что грозит разрушением постройки. Однако основные правила все же необходимо знать. Они помогут хотя бы примерно набросать эскиз своего будущего жилья, по которому будут ориентироваться специалисты, составляющие проект.

Эти основные пункты должен знать каждый застройщик:

Если имеется уже готовый одноэтажный дом, к нему нельзя просто так пристроить мансарду. Стены здания и фундамент не рассчитаны на дополнительную нагрузку. Чтобы по ним не пошли трещины, элементы конструкции надо укрепить, а затем возводить мансарду.
Рассчитывая высоту мансардного помещения надо учесть расстояние между потолком и полом. Оптимальный показатель составляет 2,5 м

Кроме высоты, важно рассчитать полезную площадь, зависящую от конструкции крыши. Она выражается в процентном отношении к площади первого этажа

Например, обычная двускатная крыша добавляет 67% полезного пространства, а ломаная – 90%. Увеличить площадь на 100% можно поднятием крыши на 1,5 м.
Добиться минимум затрат и обеспечить комфорт в помещении поможет правильный расчет прохождения коммуникаций и лестницы, связывающей первый этаж с мансардой.

Наконец, менее важно, но полезно для обеспечения комфорта, надо спланировать расположение перегородок верхнего и нижнего этажа

Внимание!
От пожара и других бедствий никто не застрахован. При проектировании дома с мансардой обязательно надо предусмотреть наружную лестницу к балкону или другую конструкцию, обеспечивающую безопасную эвакуацию

Решение простых важных вопросов

С последним пунктом проще всего, санузел ставят на том этаже, где больше проводишь времени. Проще всего поставить на нижнем этаже, меньше проблем с разводкой канализации и больше свободного пространства на мансарде. Обойтись без туалета не получится, если внутри помещения гаража вы проводите подряд больше 10-12 часов, если в проекте свободное место, сделайте две точки, на первом этаже и мансарде.

С удобствами неразрывно связана главная головная боль проектов с мансардой, а именно — обустройство лестницы на второй этаж. Если мансарда для вас — всего лишь склад, то правильным будет сделать откидную лестницу пожарного типа, как на фото.

Для гаражей, у которых площадь мансарды достигает 30 и более метров, нужно делать лестницу винтом или в виде двух маршей змейкой. Такой проект лестницы можно использовать в любых вариантах гаражей, даже самых малогабаритных.

Если мансарда по проекту будет использоваться в качестве полноценного жилья, то есть смысл сделать наружную лестницу. Возможно, это не украшает постройку, но такое решение намного удобнее и практичнее внутренних переходов. Это безопаснее, с точки зрения пожарных, и не нужно вдыхать выхлопные газы.

Помещение бокса для автомобилей и пространство мансарды должны соединяться герметично закрываемой дверью, кроме того, на каждом этаже по проекту должна быть своя система принудительной вентиляции.

Интересные проекты гаража с мансардой

Для обустройства полноценного жилого варианта мансарды лучше всего подойдет проект гаража на два автомобиля с полезной площадью второго этажа 70 м2. Здание высотой почти в 8 м строится из пенобетона на ленточном фундаменте. Кровля из металлочерепицы настилается на наслонные стропила из бруса. Для утепления используется минволокно, перекрытия изготавливаются из пустотелых бетонных плит.

Особенностью проекта является наличие внешней лестницы для второго этажа мансарды. Вход в жилое помещение расположен на втором этаже, за счет использования ломаной крыши входная дверь находится на одном уровне с мансардой. В проекте есть крыльцо с навесом, опирающимся на стойки из бруса. По признанию специалистов, подобное оформление входа в мансарду является одним из самых удачных, как с точки зрения дизайна, так и технологии строительства.

Площадь мансарды разбивается на две спальни, гостиную, санузел, ванную и кухню. По сути, на втором этаже гаража по проекту хватает места, как для полноценного одноэтажного дома.

Наличие отдельного входа позволяет использовать первый этаж не только в роли гаража, но и для ремонта или обслуживания автомобилей на коммерческой основе.

Если предыдущий проект показался вам чересчур затратным, можно построить гараж меньших размеров в стиле деревенского дома. Такое решение больше подходит для гаража на загородном участке или даче.

По проекту коробка гаража строится из газобетона или пеноблоков на свайном или ленточном фундаменте. Перекрытие изготавливается из армированного бетона, что позволяет усилить верхний пояс коробки из пеноблоков. Благодаря использованию двух полувальм в конструкции крыши, здание смотрится более выразительно. Кроме того, такое решение позволяет снизить нагрузку на верхнюю часть фронтонов крыши. Используемый для стропил брус 100х100 мм, мощная обрешетка и большой угол наклона скатов в 38о дает возможность использовать керамическую либо цементно-песчаную черепицу.

По проекту размеры первого этажа 7х7м, общей площадью в 40 квадратов, позволяют поставить две легковые машины и прицеп. Жилое помещение мансарды занимает 19м2, что в принципе достаточно для дачного или загородного варианта гаража. Этажи соединяются полувинтовой лестницей из бруса и сосновой рейки. По проекту здание не отапливается, поэтому внутри помещения нет санузла или котельной.

Разумеется, конструкции гаражей с мансардой не ограничиваются только огромными постройками, размером в полноценный жилой дом. При желании можно найти проект и перестроить уже имеющийся гараж 5х6 м в постройку с мансардным этажом.

В этом случае размеры мансарды уменьшатся до 12 м2, при высоте потолков 180 см. Из-за этого скаты крыши приходится делать относительно покатыми, с углом наклона до 27о. Здание получилось очень компактным и удобным, но небольшие размеры мансардного помещения вряд ли позволят использовать его в качестве жилого. Скорее это будет склад или место хранения ненужных вещей.

Если коробка гаража первоначально возведена из кирпича, то мансарду можно достроить каркасно-щитовым способом или дополнительными рядами пеноблоков, стянутыми арматурой. Нижний этаж утепляют ЭППС, и всю постройку зашивают сайдинговыми панелями. Крышу и потолочное перекрытие изготавливают из бруса и плит ОСБ.

Варианты проектов для создания больших построек

Сегодня существует множество вариаций готовых проектов домов и коттеджей с мансардой и гаражом. Все они отличаются габаритами и внутренним наполнением. Существуют варианты одноэтажных и двухэтажных строений, помещений с цокольным этажом, винным хранилищем или баней.

Для строения дома с мансардой и гаражом можно воспользоваться готовым проектом

Дома с площадью более 100 м² намного проще обустроить. Фото планов строений наглядно отображают множество различных вариаций, в том числе это проекты гаража и мансарды на 2 машины. Мансардный этаж будет более вместительным благодаря большой свободной площади. Здесь существует возможность организовать несколько жилых комнат, обустроить спортзал, поставить бильярдный стол или создать просторную гостиную. Гараж, который может иметь разные габариты, несложно пристроить с любой стороны сооружения. При этом в обязательном порядке следует учитывать эстетику дома, чтобы пристройка не искажала его пропорции.

Возведение габаритного строения можно осуществлять по проекту одноэтажного дома с гаражом на 2 машины. Особенно это актуально, когда в семье насчитывается два автомобиля. Над гаражом можно организовать зимний сад, домашний кинотеатр или игровую, что наглядно отображено на фото гаража на 2 машины с мансардой.

Можно придать строению стильность и оригинальность, заменив стандартные стены мансардного этажа стеклянными. Также владельцы двух и более автомобилей по достоинству оценят проект дома с гаражом под домом, расположенным на первом этаже. Жилые комнаты в этом случае находятся в мансардном помещении, которое планируется исходя из личных предпочтений хозяев дома. Различные варианты можно увидеть на фото проектов гаража с жилой мансардой.

Вариации проектов небольших домов: фото примеры

Проекты домов с мансардой до 100 м² требуют более внимательного подхода при обустройстве жилого помещения и гаража. Если дом вытянутый и узкий, гараж пристраивают с торца. В случае квадратного строения пристройку можно выполнить с любой стороны. Еще одним вариантом, который часто предусматривается в проекте дома 6 на 8 с мансардой, является оборудование цокольного этажа, где можно обустроить гараж. Такое решение позволит получить компактное, вместительное, многофункциональное и стильное строение на небольшой территории. По соседству с гаражом можно обустроить парную или баню.

Проектирование небольшого дома с мансардой требует более внимательного подхода

Мансарда в этом случае будет иметь меньшую площадь. Здесь возможно расположение всего одной комнаты

Поэтому, чтобы получить максимум свободного пространства, особое внимание следует уделить конструкции крыши, выбрав ломаный вариант. Для дачной версии мансардное помещение может быть использовано в качестве хозяйственного помещения

В этом случае рекомендуется обустроить двускатную крышу, вследствие чего удастся существенно сэкономить на строительстве

В этом случае рекомендуется обустроить двускатную крышу, вследствие чего удастся существенно сэкономить на строительстве.

При создании дизайна домов часто применяются дополнительные архитектурные элементы, благодаря которым создается не только презентабельный и стильный внешний вид строения, но и расширяется свободное пространство внутри дома. Одним из таких элементов является эркер. Фото домов с гаражом и мансардой наглядно демонстрируют множество вариаций его расположения.

Также можно использовать колонны, эксклюзивные окна. Дополнительное обустройство террасы или веранды облагородит строение, сделав его более уютным. Для комфортного летнего отдыха отнюдь нелишним будет создание балкона.

Если дом имеет прямоугольную форму, то гараж лучше расположить с торца

Внимания заслуживает проект дома с мансардой (фото это наглядно отображают), где гараж покрывает плоская крыша, которая является основанием террасы. Эстетичность и элегантность конструкции достигается умелым комбинированием отделочных материалов. Для большой семьи придется по душе просторный коттедж с мансардой, увенчанной ломаной крышей, что обеспечивает максимальное целевое использование мансардного этажа.

Прежде чем определиться с конкретным вариантом, следует подробно изучить различные проекты, где в плане дома с мансардой и гаражом представлены всевозможные вариации внутренней планировки помещений. Опытные специалисты адаптируют выбранную разработку под конкретный регион и внесут необходимые изменения, основываясь на пожеланиях заказчика.

Материалы для строительства

Материалы для твоего дома должны быть в первую очередь теплыми, иначе в результате ты потратишь на отопление больше, чем на теплоизоляцию. Не забывай про слой минеральной ваты, пенопласта или другого утеплителя. Этим должны заниматься профессионалы, которые смогут просчитать расположение точки росы, чтобы конденсат не скапливался между стеной и изоляцией.

Кирпич красивый, долговечный, удобный и прослужит до ста лет, но он тяжелый, его долго укладывать и нужен крепкий фундамент. Пористые керамоблоки проще в укладке и больше по размеру, но чувствительны к повреждениям и дороже.

Газобетонные блоки не горят и хорошо защищают от мороза и шума, но при неправильном обращении могут трескаться и ломаться. Дерево – полностью натурально и экологично, но дает усадку и требует специальной обработки от гниения, огня и вредителей.

Плюсы и минусы

Основной плюс мансард заключается в том, что помещение организуется на чердаке – при правильном обустройстве эта часть будет удобна для полезного использования за счет увеличенного количества света и тепла. Обустроить мансарду экономически выгодней, чем дополнительный этаж. Кроме трат, сокращаются и сроки строительства. Возведение мансардной надстройки можно начать, уже проживая в доме. За счет надстройки снижаются теплопотери домов.

Кроме положительных моментов, обустройство мансарды имеет и отрицательные стороны. Например, на стоимости конструкции мансарды сильно отразится выбор материалов утепления и гидроизоляции. Также заметно увеличит стоимость строительства необходимость обустройства специальных мансардных окон нетипичной формы и размера. Мансарда требует обязательного обустройства вентиляционной системы, при этом такое оборудование должно присутствовать в каждой комнате этого этажа.

Мансарды ограничены в планировке из-за наклонных стеновых конструкций, присутствует необходимость в обустройстве сложной кровли, а при неправильной изоляции в жару помещения сильно нагреваются, превращаясь в холодильник зимой.

Кроме того, в последнее время психологи не рекомендуют обустройство мансарды. Из-за низких скошенных потолков будет присутствовать чувство опасности, а ведь на протяжении длительного времени оно вредно для психического состояния.

Для правильного выбора вариантов специалисты советуют «примерить» хотя бы некоторые из них на себя. Погостите в сооружениях с разными мансардными надстройками, прислушайтесь к себе и своим ощущениям, выберите подходящий вариант и воплотите его в собственном проекте.

Основные технические характеристики подобного строительства

Чертеж мансардного этажа необходимо сконструировать так, чтобы он был достаточно высоким, в человеческий рост, чтобы, к примеру, при оборудовании на нём детской комнаты, взрослые тоже чувствовали себя комфортно.

Неизменным условием при строительстве такого коттеджа является то, что все перегородки должны строиться с таким расчётом, чтобы они были способны выдержать большую нагрузку на перекрытие от веса людей и мебели, обеспечивая гарантированную безопасность жилого помещения.

Подробный чертеж конструкции мансардного этажа

Стены же мансарды можно изготовить из обычных досок, поскольку они не являются несущими конструкциями.

Интерьер дома с мансардой

План самого простого мансардного дома из бруса делает его уникальным. Индивидуальные архитектурные формы выделяют экстерьер строения из однотипной массы

Интерьеру дизайнеры уделяют особое внимание. Ведь необычные формы мансарды позволяют внедрить в дизайн необыкновенно смелые решения

Это может быть лофт, кантри, шале, или хай-тек.

Кровельные окна придают особый шарм в освещении комнат. Правильно оформленные текстилем они мягко вписываются в любой стиль интерьера. По периметру удобно располагать встроенную мебель или шкафы-купе.

Несколько советов по обустройству мансарды и расстановки мебели:

• если при выборе проекта была выбрана двускатная крыша – расположение стандартной каркасной мебели будет проблематично;
• естественное и искусственное освещение необходимо тщательно продумать;
• смело используйте разницу в высоте помещения для расстановки предметов мебели.

Зачастую на мансардном этаже располагаются мастерские или кабинеты. Размещение мебели и создание функциональной рабочей атмосферы – задача дизайнера. При самостоятельном дизайне пространства мастерской следует предусмотреть множество ящиков и полок под места хранения. Если на мансардном этаже располагается художественная мастерская или кабинет швеи следует позаботится о том, чтобы как можно больше естественного света проникало в комнату.

Лучшие проекты домов с мансардой и гаражом для одной и двух машин

Дом с мансардой позволяет эффективно использовать небольшую площадь участка. Помимо рациональности, мансарда украшает частный загородный дом. Довольно часто на мансардном этаже располагаются спальни и зоны отдыха.

Нижний этаж можно перепланировать таким образом, чтобы на одном фундаменте с домом разместить еще и гараж для автомобиля, а то и для двух.

Преимущество гаража, совмещенного с домом в том, что:

машина находится в более теплом помещении, потому что как минимум одна его стена является смежной с домом;

удобнее заносить/выносить вещи из автомобиля;

появляется дополнительное место для хранения нужных автовладельцу принадлежностей;

экономия на заливке фундамента и материале для стен.

Вышеперечисленные факторы указывают на спрос таких планировок, поэтому предлагаются различные проекты дома с мансардой и гаражом.

Можно классифицировать проекты разным образом, но все они включают в себя 3 раздела

1. архитектурный;
2. Инженерный;
3. конструктивный.

Предлагаем ознакомиться с некоторыми из проектов.

Проект одноэтажного дома с мансардой и гаражом на одну машину

Проект одноэтажного дома с мансардой и гаражом на одну машину

Проект дома с мансардой и гаражом — фасад 1

Проект дома с мансардой и гаражом — фасад 2

Проект дома с мансардой и гаражом — фасад 3

Проект дома с мансардой и гаражом — фасад 4

Проект дома с мансардой и гаражом — план 1 этажа

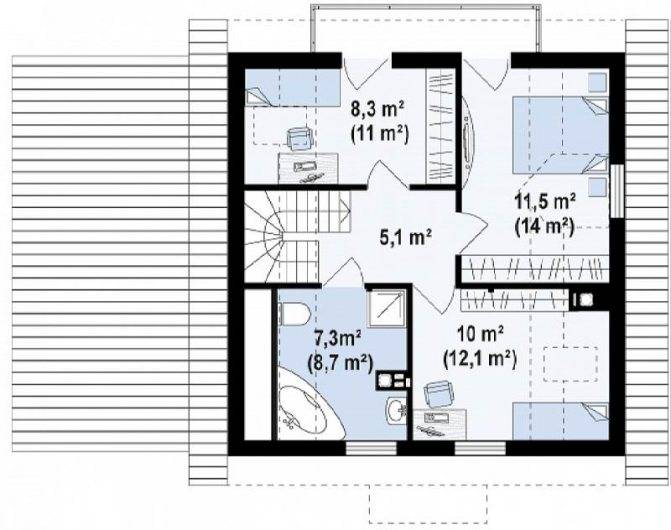

Проект дома с мансардой и гаражом — план мансардного этажа Размер участка под строительство такого дома.

Проект одноэтажного дома с мансардой и гаражом на две машины

Если в доме часто бывают гости, или семья владеет не одним автомобилем, то для них разработаны проекты одноэтажных домов с мансардой и гаражом на две машины, фото которых представлены ниже.

Проект дома с мансардой и гаражом на две машины — 1

Проект дома с мансардой и гаражом на два авто — 1

Проект дома с мансардой и гаражом на два автомобиля — 3

План дома с мансардой и гаражом на два автомобиля — 1

План дома с мансардой и гаражом на два автомобиля — 2

План и размеры земельного участка, и схема расположения на нем дома.

Материал подготовлен для сайта www.moydomik.net

{banner_link_1}

Проект двухэтажного дома с мансардой и гаражом на одну машину

Проект двухэтажного дома с мансардой и гаражом на одну машину

Проект 2-го дома с мансардой и гаражом — план подвала и 1-го этажа

Проект 2-го дома с мансардой и гаражом — план 2-го этажа и мансарды

Предложенные проекты разработаны с учетом всех требований и стандартов строительства и коммуникаций.

Естественно, в каждый из них предусматривает внесение изменений в соответствии с предложениями конкретного заказчика.

незначительные изменения. Могут включать изменения размера окон, дверей или места их расположения. В этом случае, в любой из предложенных проектов можно внести коррективы и приступать к строительству;

существенные изменения. Касаются перепланировки, типа перекрытия, высоты помещений. Здесь проект будет выступать в роли ориентира. Если делать это самостоятельно, то нужно будет ознакомиться с дополнительной нормативной литературой, которая регламентирует те или иные решения;

значительные изменения. Затрагивают перенос несущих конструкций и изменение инженерных решений. Это влечет за собой разработку нового проекта.

Представленные на этой странице проекты являются примерами, мы не разрабатываем и не вносим изменения в существующие проекты. Материалы имеют информационный характер. Проектируя дом с мансардой и гаражом нужно изучить как можно больше проектов. Это даст возможность разработать детальный проект, а также учесть все нюансы, чтобы на этапе строительства не возникло заминок или проблем, которые повлияют на эксплуатацию строения или даже сделают невозможным его постройку.

Общий принцип строительства мансарды над гаражом

Схема гаража с мансардой.

Чтобы возвести гараж с мансардой своими руками, очень важно придерживаться плана проведения строительных работ. Для примера рассмотрим, как производится строительство и планировка гаража с жилой мансардой из пеноблоков

Типичный процесс состоит из следующего спектра работ:

Типичный процесс состоит из следующего спектра работ:

1. Устройство фундаментной опоры. Тип фундамент необходимо выбирать в зависимости от характеристики почвы, уровня залегания подземных вод и местности. Чаще всего это ленточный фундамент или же монолитный.
2. Устройство цоколя, подвала, смотровой ямы, если они предусмотрены планом.
3. Возведение стен.
4. Постройка мансарды.
5. Обустройство крыши.
6. Отделочные работы.

Как было сказано ранее, для относительно легкого сооружения достаточно обустроить ленточный или же монолитный фундамент. Опорная система устанавливается только после утверждения плана и разметки земельного участка. В первую очередь необходимо вырыть траншею размерами, соответствующими типоразмерам пеноблоков.

Если в плане обустройство цоколя или подземки, то после этого выкапывается еще одна яма – для устройства подвального помещения.

Следующим этапом обустройства гаража с мансардой является устройство опалубки, по габаритам которой осуществляется заливка основания. Дальше идет этап засыпки сухого слоя фундамента. Он состоит из песка и щебня. Толщина этого слоя составляет порядка 15-30 см. Песчано-щебневая прослойка устилается гидроизоляцией.

В большинстве случае – это рубероид, уложенный в 2 слоя.

Проект гаража с мансардой.

Перед заливкой бетонного раствора в опалубку устанавливается арматурный слой, благодаря чему удается сделать фундамент более прочным и устойчивым к разрушениям. В качестве армирующих элементов может использоваться проволока диаметром 5-7 мм, сваренная между собой по периметру всей опалубки.

Останется только забетонировать опалубку. Время застывания раствора колеблется в рамках от 7 до 10 дней. Все зависит от условий, при которых осуществляются строительные работы.

В случае, когда планом предусматривается наличие подвального помещения, то, помимо фундамента, дополнительно заливается и подземная часть будущей постройки. Также советуем оградить данное пространство от гаража дверью.

Важно! Ворота для гаража лучше ставить до возведения стен. Это позволит надежно зафиксировать их в процессе кладки блоков

Возведение стен производится с помощью различного материала: газобетон, пеноблоки, деревянный сруб

Последний вариант считается небезопасным, поскольку при любой искре дерево может воспламениться и привести к пожару

Возведение стен производится с помощью различного материала: газобетон, пеноблоки, деревянный сруб. Последний вариант считается небезопасным, поскольку при любой искре дерево может воспламениться и привести к пожару.

Кроме того, каркасные постройки подвержены возгоранию и быстрому впитыванию запахов, что, по истечению нескольких лет эксплуатации, опасно для проживающих в таком сооружении людей.

Стены возводятся по такому алгоритму:

Устройство основания. На этом этапе производится гидроизоляция высохнувшего фундамента.

Первый слой кладки укладывают посредством оцилиндрованного бруса. Этой технологией пользуются во время возведения каменных домой и небольших кирпичных строений, оборудованных балконом, верандой.

На брус устанавливают стойки и другие элементы жесткости

На этом этапе важно проконтролировать перпендикулярность расположения данных конструктивных элементов, ведь от этого зависит прочность и устойчивость возводимого сооружения. Дальше осуществляется монтаж дополнительных элементов усиления – балки, фермы с параллельной обвязкой. И завершающим этапом является кладка блоков

И завершающим этапом является кладка блоков.

После этого стены отделываются. Фасадная часть современных построек, в подавляющем большинстве, покрывается клинкерной плиткой. Она обладает высокими эксплуатационными характеристиками и устойчива к агрессивным внешним факторам.

План гаража с хозблоком и мансардой.

Что касается кровли, то для гаража с мансардой наиболее выгодным вариантом будет крыша односкатного типа. Она простота в возведении и не требует строительных навыков. Принцип возведения кровли следующий:

• установка опорных балок на стены;
• устройство фундаментной стяжки;
• гидроизоляция;
• утепление;
• повторная гидроизоляция и облицовка.

Стоит отметить, что крыша должна быть по размерам больше на 15-20 см по периметру стен. Это убережет стыки от попадания осадков и продлит их срок службы. По завершению строительных работ устанавливается дверь на мансарду.

Планировка дома со встроенным гаражом

Такую планировку могут иметь любые дома. Рассмотрим спроектированные по этому типу здания различной этажности.

Одноэтажный дом

Для удобства проживания применяется зонирование. Общая площадь этажа делится на две части:

1. Гаражное помещение, к которому могут примыкать: подсобка, мастерская, кладовая, котельная;
2. Жилая зона.

Въезд в гаражный бокс целесообразно размещать с той же стороны, что и главный вход.

Вход в жилую зону из технической осуществляется через тамбур, который выполняет роль буфера для защиты от шума, выхлопных газов. Непосредственная близость к кухне удобна, когда нужно занести в дом продукты из магазина или кладовки.

Размеры жилого крыла зависят от состава семьи, количества помещений. Габариты 10*10 метров позволяют комфортно разместить большую кухню, гостиную, 2 спальни, кабинет.

Деление помещений на техническую и жилую зоныИсточник https://hotplans.by/wp-content/uploads/2018/08/P163-Plan-1024×895.jpg

Такой дом со встроенным автогаражом подходит для постоянного проживания и, благодаря простой форме, легко размещается на участке.

Въезд для автомобиля размещается с той же стороны дома, что и основной вход.Источник www.kbprojekt.pl

Рекомендованные размеры гаража на 1 машину – 4*6 м. Это обеспечивает удобный въезд, пространство для обслуживания машины, место для хранения запчастей. Рассчитать длину и ширину под конкретный автомобиль можно, если прибавить к длине машины 1,5 м, а ширину замерить с открытыми дверями и прибавить 0,5 м.

Если внутри помещения нужно разместить 2 автомобиля, то его минимальные размеры – 5,5*6 м при въезде в одни ворота и параллельной парковке машин. Длину и ширину следует увеличить, если в помещении планируется устроить места для хранения или необходимо разместить дополнительно мотоцикл, лодку, другую технику.

План дома с гаражом на две машиныИсточник belgorodproekt.ru

При постановке автомобилей друг за другом размеры бокса должны быть не менее 4*11 м. Такой гараж может быть с одним выездом или с двумя (сквозной проезд). Помещение получается протяженным, поэтому при планировании могут возникнуть сложности, так как вдоль технической зоны следует размещать нежилые помещения.

Дом в два этажа или с мансардой

При планировке дома, предусматривающей встроенный автогараж, зачастую бывает необходимо увеличить жилую площадь за счет мансардного или второго этажа. В этом случае следует помнить, что над гаражным помещением нежелательно размещать спальни. Больше всего подходят для расположения над ним:

• спортзал;
• бильярдная;
• холл;
• подсобные помещения;
• санузлы;
• зимний сад;
• терраса.

Зимний сад подходит для размещения над гаражным помещением.Источник www.sov-dom.ru

При разработке планировки двухэтажного дома с гаражом необходимо продумать набор помещений на разных этажах. Обычно на первом, помимо бокса и других технических помещений, размещают кухню, гостиную, при необходимости комнату для гостей или спальню для пожилого человека. Это позволяет скомпоновать помещения так, чтобы комнаты для сна не делать смежными с гаражом.

Оптимальное соседство для гаража – терраса, котельная, гардероб, холл.Источник dsmango.ru

В случае с мансардным этажом, место для хранения автомобиля часто размещают под скатом кровли, не располагая над ним никаких комнат. На первом этаже планировка должна быть выполнена с соблюдением тех же основных правил, что и для одноэтажного дома.

Гараж под скатом кровлиИсточник i2.wp.com

Встроенный гараж в цокольном этаже

Подходит для участков со сложным рельефом, глубоким залеганием грунтовых вод. Без серьезных затрат на гидроизоляцию автомобиль будет повержен коррозии из-за сырости. Дополнительно нужно будет выполнить водоотведение с участка, чтобы избежать угрозы затопления нижнего уровня.

Кроме этого, потребуется оборудование наклонной площадки для въезда, а также дренаж по периметру здания, чтобы дождевая и талая вода не затекала в гараж.

На участках с перепадами рельефа устройство гаража в цокольном этаже оправдано и выглядит эффектно.

Дом в двух уровнях на сложном рельефеИсточник gtspeed.us

Если цокольный этаж занимает всю площадь здания или большую ее часть, кроме гаражного бокса там удобно разместить сауну, комнату отдыха, котельную, подсобные помещения.

Размещение в цокольном этаже технической зоны и сауны.Источник zap-dom.ru

Ключевые моменты проектирования

Прежде, чем выбирать типовой проект или делать индивидуальный заказ, необходимо определиться со множеством ключевых моментов. Помимо привлекательного экстерьера здания, внимания заслуживают следующие пункты:

• основной материал строительства;
• сочетание с окружающим ландшафтным дизайном;
• ориентирование на очертания участка;
• потребность в количестве этажей;
• конструкция крыши;
• внутренняя планировка.

Планы составляются командой специалистов, состоящих из архитекторов, инженеров, дизайнеров. Это позволяет исключить технические ошибки и неточности расчетов в проекте.

Проекты домов с мансардой: фото с чертежами

Составление проектной документации перед началом строительства здания с мансардным этажом включает не только планировку комнат, но и чертежи отдельных конструкций

Особое внимание следует обратить на схемы кровли, стропильной системы и лестничного пролёта. Эти части здания будут отличаться от аналогичных элементов построек с одним и двумя этажами

Особенности планирования лестничного пролёта

При планировании лестницы следует учитывать подходы к ней из разных частей здания. Размеры конструкции определяются периодичностью использования мансардного этажа:

• при постоянном проживании в нём людей (с наличием отопления и санузлов) лестница выполняется из двух пролётов с площадкой посередине и обязательным устройством перил;
• для использования верхней части дома только в летнее время и небольших размерах мансарды в плане допускается сооружение небольшой винтовой (для экономии пространства) лестницы полуметровой ширины.

Лестница в мансарду

Для большого здания лестниц на мансардный этаж может быть две – в противоположных частях дома. Ширина конструкции может быть до 1 метра, что позволяет обеспечить даже двухстороннее перемещение. Рекомендуется располагать лестничный марш таким образом, чтобы его уклон оставался параллельным скату крыши – это позволит поставить достаточно пространства над головой во время подъёма.

Чертежи и схемы крыши

Проектная документация здания с мансардой должна включать подробное описание и схематические изображения кровли, включая её геометрическую форму, уклоны скатов и геометрических размеров. К проекту должны прилагаться сведения о теплоизоляции крыши, от качества которой зависят энергозатраты на отопление и микроклимат на площади мансарды в холодное время года. Материалы и толщину утеплителя подбирают с помощью расчётов. Для этого можно использовать специальные программы – в том числе и онлайн-приложения – но правильно рассчитать конструкцию может только специалист.

Схема крыши мансарды

Несмотря на важность учёта толщины утеплителя, ещё более ответственным этапом является проектирование стропильной системы. Из-за того что мансарда будет использоваться для временного или постоянного проживания, конструкция крыши будет отличаться от кровли обычного дома. А процесс сооружения системы займёт намного больше времени

А процесс сооружения системы займёт намного больше времени.

Стропильная система для мансарды

Для ломаной крыши (чаще всего выбираемой для домов с мансардой) стропила должны выдерживать серьёзную нагрузку – ветровую и снеговую. Для её учёта используют специальные формулы и таблицы.

Таблица для учёта ветровой нагрузкиТаблица для учёта снеговой нагрузки

А процесс сооружения состоит из следующих этапов:

1. Установка по краям здания двух первых стоек, на которые будет опираться система;
2. Проверка вертикальности расположения стоек и привязывание к ним шпагата, который будет играть роль ориентира для других опор;
3. Установка остальных стоек;
4. Монтаж прогонов и их пристыковка к стойкам;
5. Установка нижнего ряда стропил, согласно чертежам здания. Для этого используются наклонные стропильные ноги;
6. Устройство верхней части с помощью висячих стропильных  конструкций небольшого размера.

Схема стропильной системы

Стропильные фермы изготавливаются по специальному шаблону и усиливаются подкосами. А для того чтобы избежать провисания потолочных балок, которые должны постоянно выдерживать большую нагрузку, их соединяют со стропилами с помощью подвесов. Заключительным этапом является сооружение обрешётки, поверх которой укладывается кровельное покрытие.

Разработка проектов одноэтажных домов с мансардой и гаражом требует особого отношения к сооружения крыши. Из-за того что уклон ломаной конструкции слишком большой, продолжить кровлю в направлении гаражной пристройки не получится. А изменение угла крыши может привести к ухудшению эстетических характеристик здания. Поэтому гараж может перекрываться одной кровлей только для двускатного варианта. Для более распространённого варианта с ломаной крышей гараж накрывается отдельно.

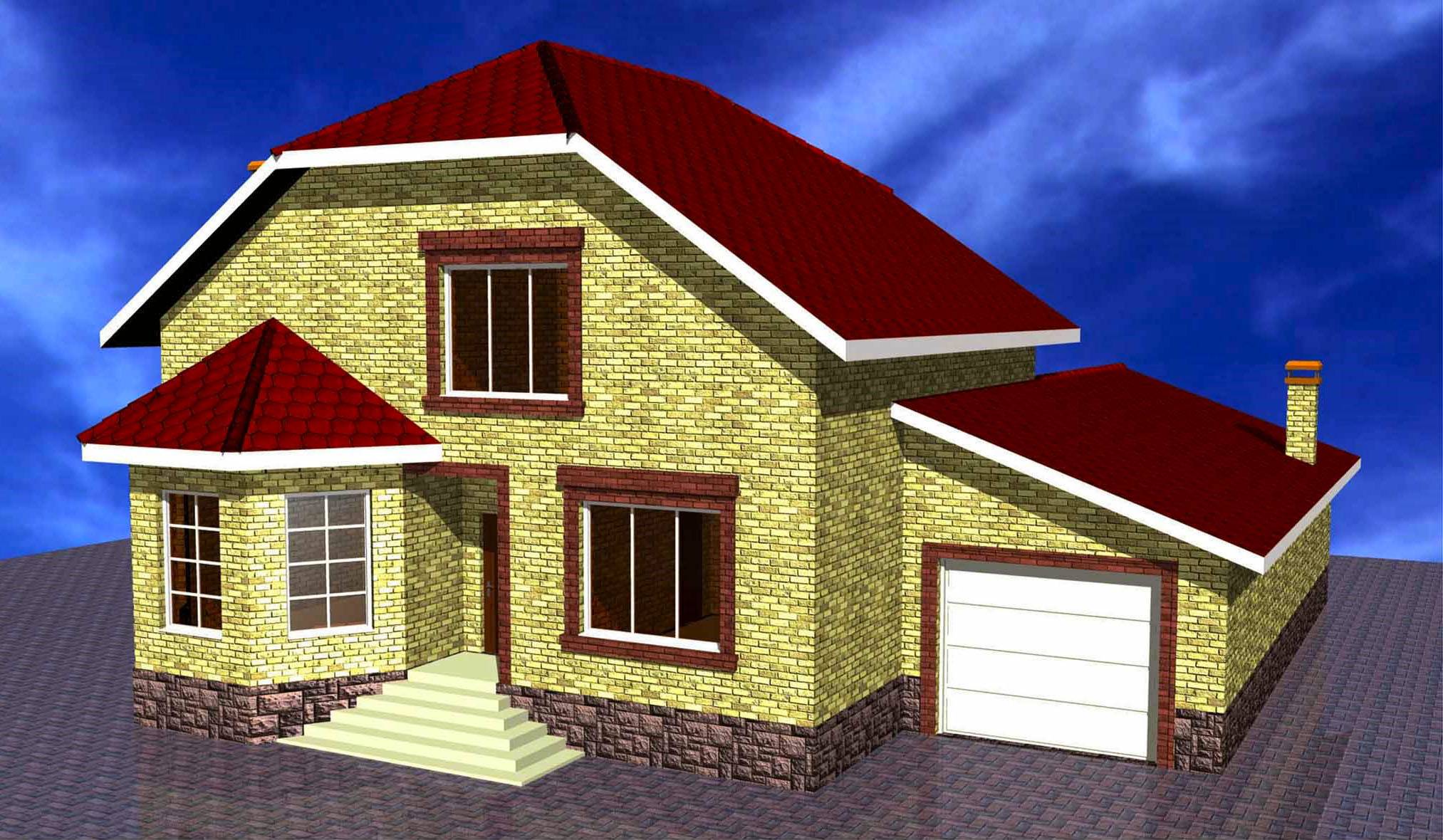

Расположение гаража у дома с мансардой и ломаной крышей

Статья по теме:
