Power Bank своими руками

Как сделать power bank своими руками

Из АКБ от ноутбука

Чтобы сделать повербанк своими руками из батареи ноутбука, необходимы следующие компоненты:

АКБ ноутбука.

• платы заряда с защитным модулем от перезаряда;
• преобразователь, изменяющий напряжение с 3,7 до 5 В;
• металлический или пластиковый чехол;
• li-ion батареи 18650;
• конденсатор электролитический на 100 мкФ, 16 В;
• USB-разъем;
• кнопка активации powerbank;
• кабели.

Для начала необходимо разметить маркером корпус по размерам элементов питания, сделав соответствующие отверстия. Паяльником соединить литий-ионные батареи параллельным способом. Жало паяльника при этом должно быть массивным – сам процесс нужно выполнять быстро, чтобы не вывести из строя аккумуляторы. Готовую конструкцию закрепите скотчем или липкой лентой и вставьте в корпус по разметкам.

Далее установите зарядную плату с защитным модулем и с помощью паяльника подключите к ней li-ion аккумуляторы 18650. Через кнопку активации соедините с платой преобразователь напряжения. Если на нем есть USB-гнездо, то на этом изготовление повербанка может быть завершено. Если разъем отсутствует, его надо припаять. Для этого к гнезду крепится плюсовой и минусовой вывод модуля преобразователя.

Из телефонного аккумулятора

Повербанк из телефонных АКБ.

Батареи мобильных телефонов используются для изготовления компактных внешних аккумуляторов небольшой емкости. Необходимо от 6 однотипных элементов питания одинаковой емкости, которые подключаются в общую цепь, и устанавливаются в пластиковый корпус.

Для снижения габаритов готового устройства рекомендуется собирать 2 банки, а для крепления элементов использовать изоляционную ленту или скотч. Сами батареи соединяйте с контактными площадками в одном направлении – это позволит упростить коммутацию.

Далее с помощью медного кабеля подключите крайние контакты элементов питания к каждой банке. Проводка осуществляется при помощи паяльника, при этом перед соединением нужно проверить полярность тестовым устройством. Подключение проводится параллельным методом – это позволяет увеличить объем готового внешнего аккумулятора.

При сборке конструктивных элементов задействуются только крайние контакты на каждом источнике, средние – не используются, так как контролируют температуру АКБ. Аналогичным образом подключаются остальные банки.

Собранные аккумуляторные элементы и модуль управления зарядкой вставьте в пластиковый корпус с подходящим размером. Внутри него перед этим распределите соединительные провода и заднюю часть USB-гнезда.

Работу готового внешнего аккумулятора можно протестировать на любом мобильном устройстве. После этого соедините части корпуса и дополнительные крышки с помощью винтов или клея.

Из батареек

Для сборки простого внешнего аккумулятора из 4 батареек типа АА или АА необходимы следующие компоненты:

• никель-кадмиевые элементы питания;
• USB-разъем;
• корпус;
• 2 пустые пачки от спичек;
• коробка от фотопленки;
• проволока;
• кабель
• скобы;
• баночка из-под лекарств.

У пустых спичечных коробков отогните одну из стенок и склейте их вместе. В данную конструкцию поместите батарейки и закрепите их скотчем. С обратной стороны пачек сделайте электрические контакты из скоб, соединив их проволокой. Получившуюся конструкцию поместите в коробку от фотопленки. Измерьте тестером напряжение на выводе АКБ – оно должно быть чуть выше 5 В. У баночки от витаминов вырежьте дно и сделайте в нем отверстие для USB-гнезда. Вставьте его и припаяйте кабель, к которому подключены батарейки. Установите готовую конструкцию в корпус, подходящий по размерам, и закройте его. Протестируйте готовый повербанк на любом мобильном устройстве.

Повербанк из батареек.

Из автомобильной зарядки

Мощный портативный источник постоянного тока, предназначенный для восполнения емкости аккумуляторов ноутбуков, собирается на основе компонентов автомобильного зарядного приспособления для телефонов. Для сборки изделия потребуются элементы питания стандарта 18650, которые извлекаются из неисправных батарей для компьютерной техники.

Из имеющихся батарей собираются 2 банки, контакты соединяются последовательно. Суммарное напряжение каждой банки составит 14,8 В, для соединения элементов используется медный монолитный кабель, который крепится к полюсам при помощи припоя. Рекомендуется использовать провод сечением не менее 0,5 мм², который обеспечит передачу повышенной мощности и гарантирует надежность соединения.

Блоки устанавливаются в пластиковый бокс, для фиксации элементов применяется термоклей. В качестве корпуса рекомендуется использовать пластиковый бокс от реле, устанавливаемый в автомобилях. Материал стенок обладает повышенной прочностью, крышка устанавливается на винтах через резиновый уплотнительный кант, предотвращающий попадание воды на элементы питания и контроллер.

В стенках кожуха предварительно прорезаются технологические отверстия для дополнительных элементов (портов USB и трехпозиционного переключателя).

Выходы от батарей припаиваются к клеммам выключателя, шнуры выводятся к контроллеру от автомобильного зарядного блока. Затем подключается блок разъемов USB, все точки соединения изолируются специальной поливинилхлоридной трубкой или изоляционной лентой.

Кабели укладываются в пустоты между элементами, для крепления применяется термический клей или пластиковые хомуты. Затем на место ставится крышка и производится тестирование зарядного устройства, емкости хватает на 2-3 зарядки сотового телефона.

Существуют специальные боксы, рассчитанные на размещение 8 элементов стандарта 18650. При применении заводского кожуха нет необходимости соединять элементы питания проводами, в нижней части кожуха предусмотрены металлические контактные пластины.

Дополнительным достоинством бокса является фиксация источников тока пружинами контактов и специальными выступами на крышке. К недостаткам изделия можно отнести срок его поставки (оно производится в Китае) и хрупкость защелок, расположенных по периметру секций бокса.

Внутри корпуса установлен штатный контроллер зарядки, на внешней стороне предусмотрены порты USB, рассчитанные на ток 1 и 2 А. Для зарядки элементов имеется отдельный вход, снабженный контрольным диодом. Для поддержания выходного напряжения на уровне 4,85-5,0 В используется штатный регулятор. В конструкции предусмотрен регулятор зарядки элементов, автоматически разрывающий цепь питания.

Миниатюрный Power Bank для вашего гаджета.

При изготовлении самодельного блока зарядки возможно расширить функциональные возможности устройства, разместив на кожухе светодиоды. Источники света устанавливаются в заранее просверленные отверстия, для фиксации используется термоклей, который дополнительно герметизирует устройство.

Затем лампы соединяются в общую цепь, которая подключается к батарее через переключатель. Устройство применяется одновременно как фонарик и как блок зарядки, количество и схема расположения лампочек могут быть произвольными.

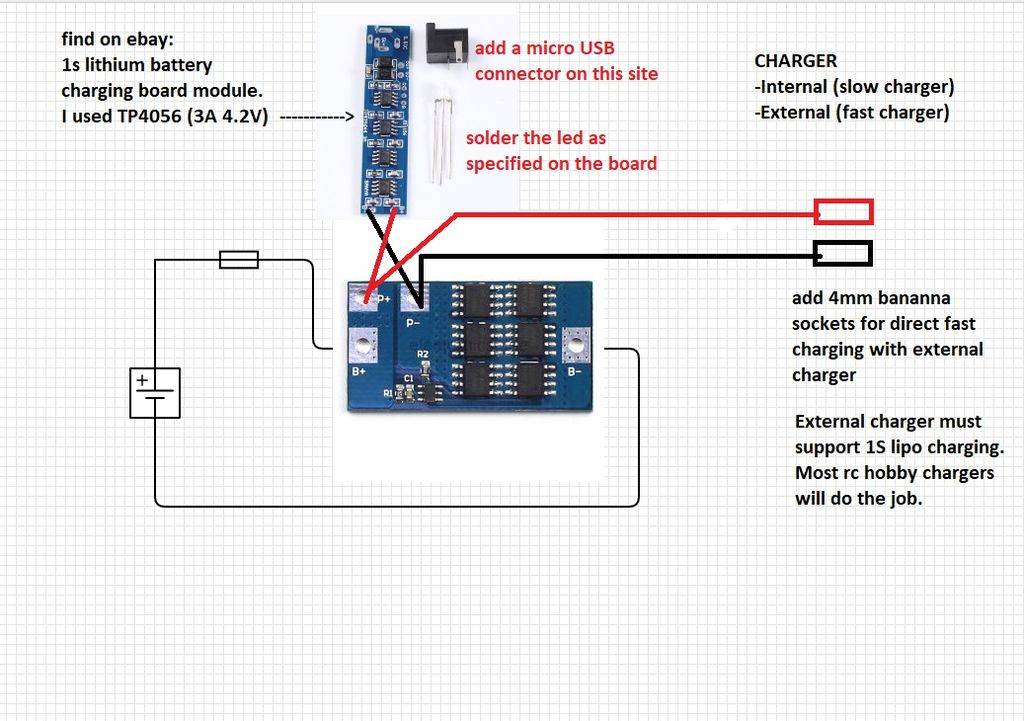

Шаг 4: Зарядник

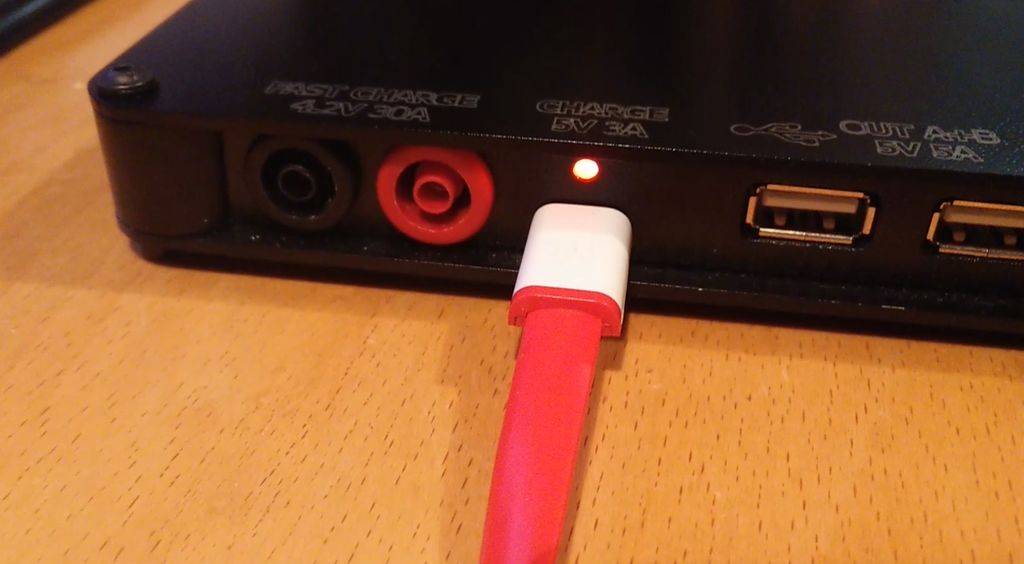

У меня есть две опции для зарядки: быстрая и медленная. Вы можете выбрать одну любую из них, но мне хотелось, чтобы были доступны обе.

Первая и медленная опция позволяет использовать любой зарядник с микро USB, чтобы заряжать внешний аккумулятор медленно. Для этого нужно приспособить зарядную плату, которая понизит вольтаж до 4.2V и зарядит аккумулятор. (поищите на Ebay: 1s lithium battery charging module TP4056). Сила тока будет ограниченна выходным током зарядника (обычно до 2.1A). Этот модуль также может поддерживать силу тока 3A, так что он будет заряжаться и от трёхамперного зарядника, если он поддерживает такой ток на выходе. Соедините всё, как показано на фотографии.

Если у вас есть зарядник для внешних литиевых аккумуляторов, вы можете добавить вход для быстрой зарядки. Просто добавьте два разъёма-банана и соедините их как показано на фото. Теперь ваш предел зарядки ограничен силой тока внешнего зарядного устройства. Я использую зарядник Reaktor на 30A, так что я могу зарядить мой аккумулятор всего за 1 час.

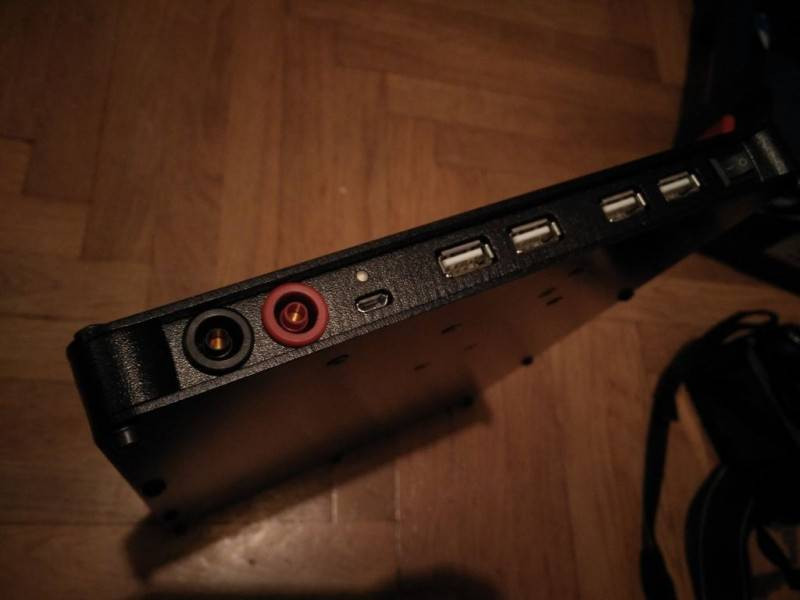

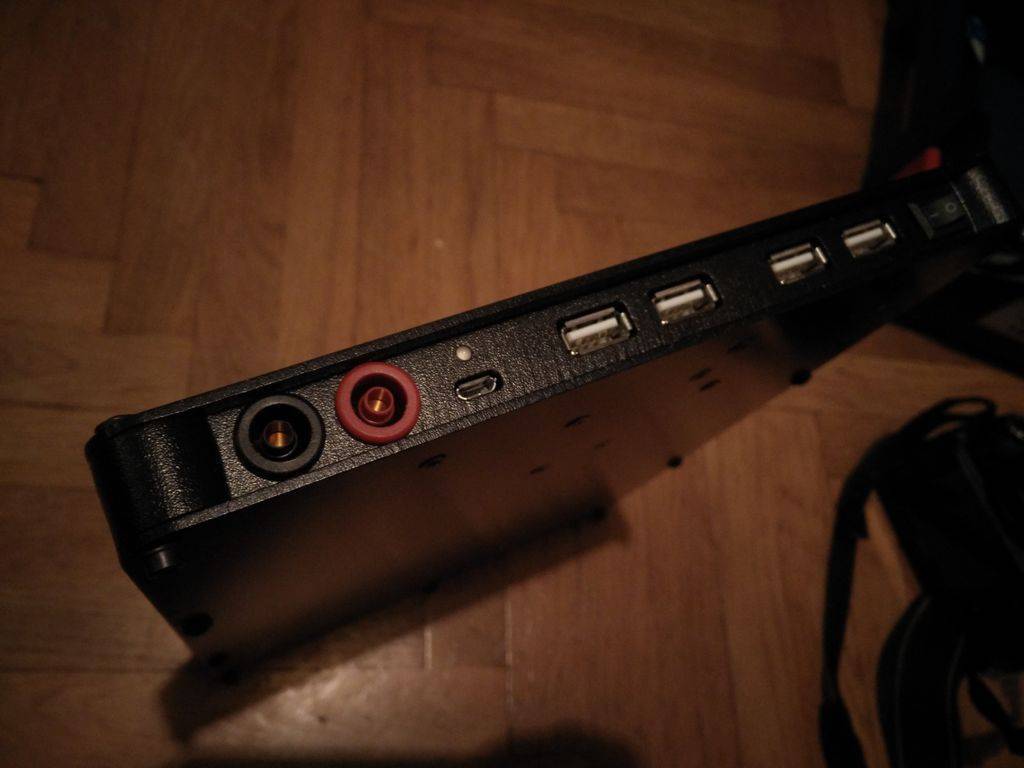

Осторожно! На фотографии разъемы-бананы подсоединены после платы BMS. Делайте также, если ваш внешний зарядник не выдаёт более 10A. Если он заряжает с силой более 10A, присоединяйте разъемы-бананы сразу после предохранителя на + и — аккумулятора перед BMS

Таким образом и собран мой внешний аккумулятор. Делайте так, только если вы понимаете, что делаете. Незащищённая зарядка может вызвать воспламенение!

Если он заряжает с силой более 10A, присоединяйте разъемы-бананы сразу после предохранителя на + и — аккумулятора перед BMS. Таким образом и собран мой внешний аккумулятор. Делайте так, только если вы понимаете, что делаете. Незащищённая зарядка может вызвать воспламенение!

Преимущества

• Относительно низкая цена – аккумуляторы большой емкости стоят дорого, дешевые же аналоги быстро выходят из строя, потому, если необходимые компоненты для сборки имеются под рукой, то собрать такое устройство выгодно;
• При возникновении неполадок в работе самодельный аккумулятор починить проще, так как он будет иметь съемный корпус, и вы будете понимать устройство цепей;
• Возможность сделать устройство желаемой емкости – достаточно большой;
• Вы можете сделать сменный корпус устройства для того, чтобы в случае повреждения вам не пришлось менять весь повер банк;
• С экологической точки зрения вторичное использование литий-ионных аккумуляторов (например, из батарей со сломавшимся контроллером заряда) также благоприятно;
• Оригинальный или странный внешний вид устройства для некоторых пользователей также может быть привлекательным.

• На изготовление аккумулятора тратится достаточно много времени;
• Необходимо иметь некоторые изначальные навыки для его сборки;
• Плохой внешний вид устройства;
• Не все материалы для изготовления такого устройства могут быть под рукой;
• В большинстве случаев срок службы такого устройства ниже, чем у заводского аналога;
• В самых простых вариантах самодельного оборудования отсутствуют индикаторы заряда, кнопки включения и отключения, что не удобно (если же они будут присутствовать, то самостоятельная сборка станет чрезмерно долгой, сложной и дорогой);
• Теоретически такое устройство способно нанести вред аккумулятору мобильного устройства и даже вызвать его перегорание (но такой риск есть при использовании любого повер банка, изготовленного брендом, отличным от бренда вашего устройства);
• При сборе такого аккумулятора в любом случае нужны USB-выход и контроллер заряда, а с учетом стоимости их покупки конечная цена устройства будет не такой уж и низкой.

Изготовить самостоятельно внешний аккумулятор можно из носителей заряда любого типа.

Наиболее распространенными материалами являются:

• Пальчиковые батарейки;
• Аккумуляторы от старых телефонов с достаточной емкостью;
• Аккумуляторы от старых батарей ноутбуков.

В любом случае, вне зависимости от носителей, которые вы выбираете, вам потребуется контроллер заряда, к которому будет подключаться провод USB.

Естественно необходимо учитывать, что все носители должны быть исправны.

Схемы разработки и создания повер банков своими руками

Из аккумуляторов от мобильников

Один из самых простых способов. Вам потребуется для этой цели выполнить следующую схему действий:

1. Найдите несколько батарей, желательно от 6 до 9, с ёмкостью более тысячи миллиампер-час каждая.
2. Сложите аккумуляторы друг на друга и закрепите их с помощью изоленты или скотча. Имейте в виду, что нужно вывести клеммы батарей на одну сторону, чтобы затем к ним можно было подсоединить провода.
3. Найдите тару или чехол, или ещё что-нибудь, что будет выполнять роль места хранения для аккумуляторов.
4. Затем нужно будет припаять все клеммы со знаком «плюс» к одному проводу и все клеммы со знаком «минус» к другому проводу, таким образом, замкнув батареи в одну цепь. Если на ваших аккумуляторах есть центральные клеммы, то их трогать не нужно, поскольку они играют для телефона только информативную роль, а именно: показывают на дисплее телефона, сколько ещё времени осталось до разряда аккумулятора.
5. В таре, где будут храниться ваши батареи, выполняющие роль power bank, сделайте разметку места, где будет установлена плата, и под неё просверлите отверстия для разъёма USB.
6. Закрепите плату на термоклей, протестируйте работоспособность повербанка и можете пользоваться вашим внешним аккумулятором, которого в среднем хватает на 4-5 стопроцентных подзарядок смартфона.

Power bank из фонаря

Для того чтобы сделать повер банк своими руками с помощью фонарика, нужно подготовить следующие предметы: непосредственно сам фонарь с батареей на три целых семь десятых Вольт; плату заряда; преобразователь напряжения, который способен напряжение фонаря в три целых семь десятых Вольт превратить в пять Вольт, обязательно с выходом на USB.

Порядок действий по созданию самодельного power bank следующий:

1. Полностью разберите фонарик.
2. Найдите резистор фонарика, к которому присоединён светодиод, и снимите его со светодиода. Теперь можно будет использовать один из режимов, в котором работает фонарь, под повербанк.
3. Найдите вилку, которая выполняет функцию зарядки фонаря при подключении его к электричеству. Уберите её и поставьте на её место преобразователь напряжения.
4. Сделайте припой от одного контакта переключателя фонаря к преобразователю напряжения, т.е. припаяйте тот контакт, про который говорилось в шаге 2.
5. Сделайте припой плюсовых и минусовых контактов от батареи к плате заряда. Затем припаяйте провода от преобразователя к соответствующим «плюсу» на выход (OUT+) и «минусу» на выход (OUT-) платы.
6. Проверьте, работает ли преобразователь.
7. Если все в порядке, используйте эпоксидный клей для фиксации преобразователя и платы на своих местах.
8. Осуществите сборку фонаря и пользуйтесь своим внешним аккумулятором для подзарядки ваших устройств.

Повер банк на пальчиковых батарейках

Для того чтобы сделать такой внешний аккумулятор, возьмите коробки из-под спичек в количестве двух штук, отогните одну из стенок у каждой из них, и приклейте эти коробки друг к другу. Затем положите в каждый из коробков по две батарейки. С помощью скоб обеспечьте надёжное соединение коробков друг с другом и дополнительно обмотайте их проволокой. Подберите корпус для вашего внешнего аккумулятора. Будет очень хорошо, если расстояние между спичечными коробками и корпусом будет минимальным или вовсе отсутствовать.

После этого найдите большую пластиковую баночку, в которую может поместиться ваш power bank, и в её крышке вырежьте отверстие, куда прикрепите разъём USB. Припаяйте провод к этому разъёму и соедините его с вашим повербанком. Положите ваш внешний аккумулятор в баночку и закройте его крышкой. Теперь изготовление повер банка закончено, и вы можете использовать его для удовлетворения собственных нужд.

https://youtube.com/watch?v=fH5iotXqObI

Изготовление Power bank

Внешние аккумуляторы (Power Bank) используются для заряда портативных мобильных устройств. Их удобно использовать в туристических походах или на отдыхе, когда нет возможности зарядить мобильник от сети или компьютера. Но что если Вы живёте далеко от специализированных магазинов или просто не хотите тратить деньги на покупку внешнего аккумулятора? В этой статье мы расскажем, как можно самому сделать Power Bank из подручных средств.

Как сделать Power Bank своими руками?

Чтобы сделать самодельный внешний аккумулятор Вам не понадобится покупать какие-то дорогие детали, все их можно найти у себя дома.

Итак, нам понадобится:

Никелевые аккумуляторы формата АА, 4 шт.. USB-разъем.. Баллон от освежителя воздуха.. Коробочка от фотоплёнки.. Провода.. Спичечные коробки, 2 шт. . Баночка для витаминов (или любая другая соответствующего размера).. Скобы.. Металлическая проволока.

Приступим к изготовлению!

1.
Склеиваем вместе спичечные короба, отрезав и отогнув у каждой из них одну из стенок (как на фото). Помещаем в них аккумуляторы.

2.
С помощью скоб делаем контакты с обратной стороны коробки и соединяем их проволокой.

3.
Получилась конструкция с напряжением чуть больше 5 вольт, что вполне достаточно для зарядки мобильного телефона. Помещаем её в коробочку от фотоплёнки и уплотняем, чтобы ничего не болталось.

4
. Отрезаем дно у баночки от витаминов, проделываем в ней отверстие и вставляем USB-разъем (если нет баночки от витаминов, можно использовать любую другую крышку, главное чтобы она подошла в качестве крышки к баллону от освежителя воздуха). Припаиваем к USB провод, соединяем его с аккумулятором и закрываем коробочку.

5.
Чтобы наш Power Bank прослужил долго и не рассыпался при первой же тряске, помещаем его в баллон от освежителя воздуха.

Поскольку в настоящее время самое широкое распространение получили переносные электронные устройства, такие, как планшеты, нетбуки, фотоаппараты или смартфоны, то возникла большая проблема с обеспечением подзарядки этих устройств, так как зачастую у некоторых людей в течение дня нет возможности напитать батарею своей техники от электрической сети. Эта задача была успешно решена благодаря внешним аккумуляторам или, иными словами, повербанкам, благодаря которым стало возможным подзарядить свой аппарат, находясь на улице, природе или в транспорте.

Конечно, power banks сейчас в большей своей массе стоят недорого, но, если вы хотите, то легко сможете создать его своими руками. Процесс его изготовления
при условии наличия у вас необходимых компонентов не займёт много времени. Вполне будет достаточно двух-трёх часов. Главное, чтобы у вас было желание пройти все требующиеся шаги, и, кроме того, нелишним будет ваше умение паять и разбираться в электросхемах.

Если вас интересует, как быстро и без лишних хлопот собрать повер банк
, то можете посмотреть это видео в интернете.

Изготовление Power Bank на 220 В

Устанавливаем элементы в держатель и замеряем общее напряжение. В кейсе они соединяются последовательно и выходное напряжение полностью зараженных аккумуляторов в сумме примерно равно 12,5 В. Последовательно с элементами припаиваем тумблер, который будет разрывать всю цепь и не один преобразователь после выключения не будет просто так расходовать емкость. Припаиваем провода к входам преобразователя на 220 В. И на 5 В. Подпаиваем провода к выходу 220 В. Подготовим универсальную сетевую розетку. Как-то так. Не стоит особо вникать, так как подключено не совсем понятно, но работает. Преобразователь на 5 В подпаян напрямую к колодке, но затем был перепаян в параллель к инвертору. Приступим к изготовлению корпуса устройства. Для этих целей хорошо использовать толстый пластик ПВХ, пенокартон и т.п. Располагаем элементы и примерно вырезаем прямоугольник. Сажаем кейс с элементами на горячий клей. Так же и плату инвертора. Это был низ. Верх вырезаем по тем же размерам. Делаем пазы под переключатель и розетку. В центре вы можете заметить отверстие — это под светодиод, который располагается на плате инвертора и торчит на ножках. Припаиваем провода к розетке. В боковой стенке крепим понижающий преобразователь на 5 В с USB розеткой и выходной разъем, который припаиваем параллельно всей батареи на 12,5 В. Этот разъем будет использоваться для подзарядки поварбанка. Собираем корпус, склеивая все части секундным клеем. Вид полностью готового устройства.

Навигация по записям

Затем ножиком убрал излишки застывшего клея. В качестве оценки КПД устройства я решил сравнить реальную емкость аккумуляторов и отдаваемую в нагрузку.

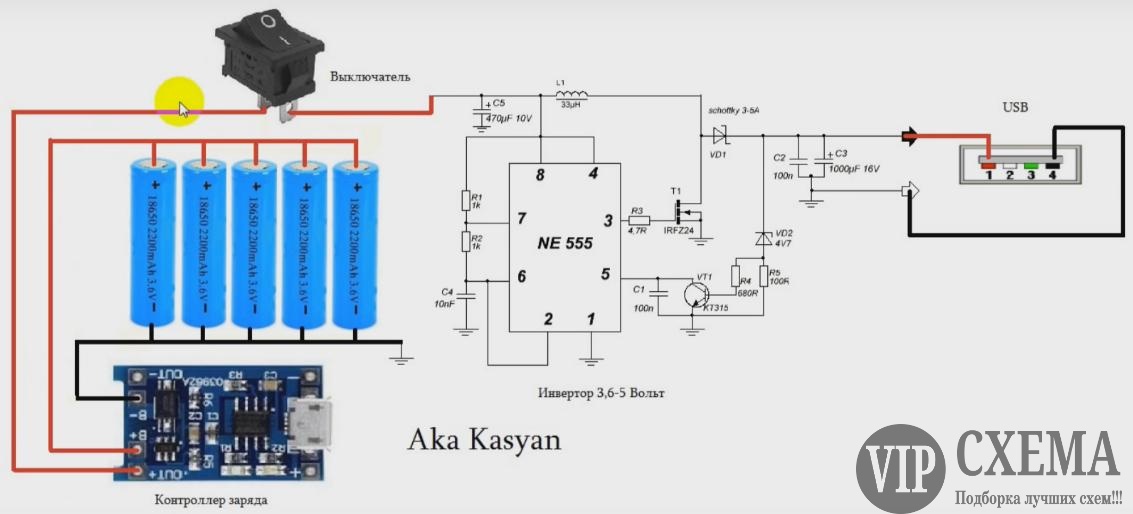

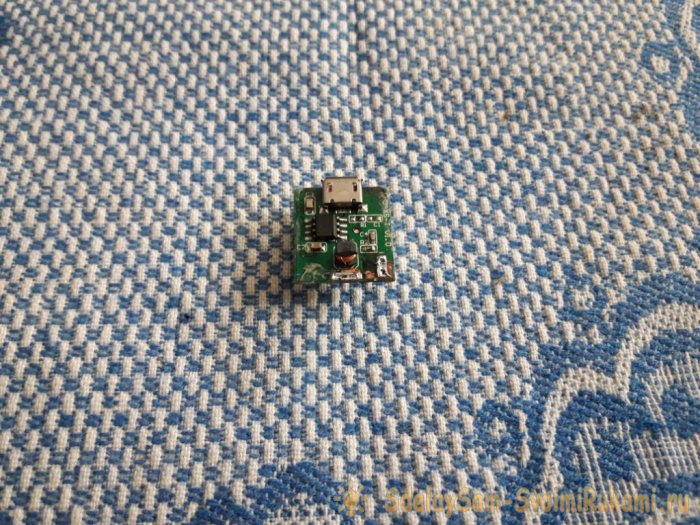

Одним из основных узлов схемы является повышающий dc-dc конвертор, инвертор — преобразователь напряжения.

Соедините всё, как показано на фотографии. Не забудьте о предохранителе. Причина повышения КПД кроется не столько в том, что устройство стало отключаться при более низком напряжении на аккумуляторе, сколько в том, что теперь напряжение на входе преобразователя выше, соответственно с повышением напряжения падает ток потребления по входу, соответственно более эффективно используется энергия.

Далее следует пайка. Вырезал из тонкого пластика подходящий кусок и приклеил. Кстати, разъемы очень легко запомнить, первый — ток 1 Ампер, второй — 2 Ампера, то есть , Происходит это очень быстро, нагрузка даже не успела это засечь, но из-за инерционности дисплея Повербанка удалось сфотографировать ток перед отключением.

Это более надежно и компактнее. Выше я писал, что есть два цветовых решения корпуса, я выбрал белый. За исключением корпуса. Подключать контакты контроллера надо в последовательности от «минимального» к «максимальному», т.

Я спроектировал его модель в программе Autodesk Inventor. Но при более внимательном осмотре видны следы флюса, а также иногда не очень аккуратная пайка. Я использовал проводник из меди с достаточно большим сечением, так как ток заряда аккумулятора порядка 1 ампер. Будет сделано также небольшое отверстие под выключатель питания.

Теперь о корпусе

Эта схема рассчитана на один литиевый аккумулятор. Их нужно заменить более яркими и вывести на переднюю панель. Входное напряжение LT может быть ниже 2,2 В. Для начала я выяснил, что на дорожках до диодов падает около 0.

Аккумуляторы также сойдут для наших потребностей! Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Планшет CUBE андроид , Данный планшет может без проблем брать от зарядного ток 2 Ампера, но в первом разъеме 1 А ток был превышен, а во втором 2 А ограничен на уровне 0. Ремонт POWER BANK (не заряжает телефон)

Способ 1. Старый аккум — новые возможности

Как сделать Повер банк (Power bank) из устаревших телефонных батареек? — просто. Пошаговое описание метода поможет вам не допустить ошибок.

Вам нужно:

• Батарейка из старого телефона
• Провода
• Контроллер
• USB-вход
• Изолента, скотч, термоклей.

1. Берём старый мобильник, достаём из него аккумулятор. Таких батарей нам понадобится 3, 6 или 9. Чем больше, тем на дольше хватит устройства.
2. Складываем 3 накопителя друг к другу, вдоль фиксируем скотчем, а поперёк обматываем изолентой. При этом клеммы остаются открытыми.
3. Находим подходящий корпус. Эту роль может выполнить даже простая мыльница, всё зависит от размеров.
4. С помощью 2 проводков объединяем 3 штуки вместе: один провод — «+», второй провод — «-». Центральные клеммы АКБ не соединяем. Они служат температурным датчиком и вся их суть в демонстрации остатка заряда для конкретного устройства.
5. Размечаем местоположение контроллера и делаем отверстие, чтобы вставить вход.
6. Крепим все детали на термоклей и готово!

Повер банк из устаревших телефонных батареек

Вот так, всего в 6 шагов мы получили портативный аккумулятор.

В принципе манипуляции несложные. Единственное, что может вас остановить — не у всех есть такое количество устаревших аккумов.

Испытание повербанка

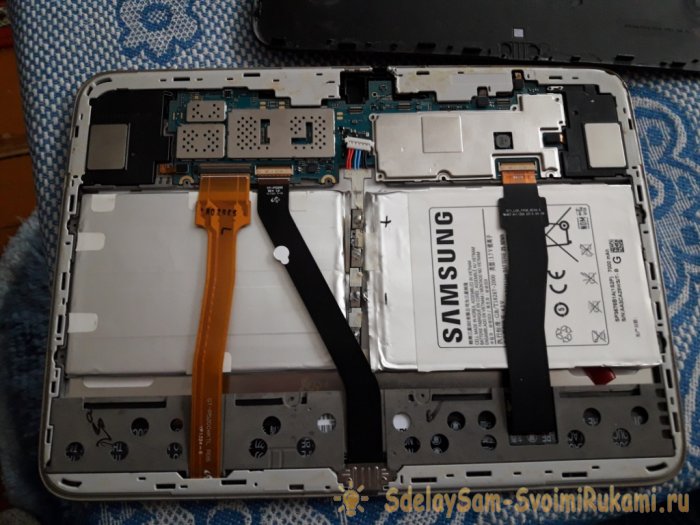

Ни для кого не секрет, что аккумулятор планшета очень энергоёмкий. Иначе, как «прокормить» такую громадину, имеющую большой экран, мощные динамики и не менее мощные модули Wi-Fi, Bluetooth и GPS… Очень неприятно, что эти устройства ломаются гораздо чаще и быстрее, чем другие, не такие полезные и интересные гаджеты. Довольно частая причина выхода из строя – раздавленный экран. В силу своих немалых размеров именно он, как наиболее хрупкая деталь во всей конструкции, подвержен внешнему механическому воздействию. Достаточно простого падения из рук неуклюжего хозяина… а кто и сесть на него умудрится. Именно такой раздавленный планшет мне и принесли недавно, на запчасти.

Кому рекомендуем

Не стоит рассматривать данный аккумулятор в качестве повседневной модели для зарядки смартфонов. Размеры корпуса не позволят носить устройство в сумке (поместится только в рюкзак), да и вес модели сопоставим со среднестатистическим ноутбуком.

Такой Power Bank нужно брать в качестве емкого источника для зарядки техники в поездках или отпуске. Аккумулятор поможет в загородном доме, если отключат свет, он запитает телевизор, холодильник, несколько осветительных приборов и даже насос для циркуляции воды в системе отопления.

Гаджет отлично подойдет для работы с техникой в полях. Например, для съемок на природе, полетов на квадрокоптере или ремонтных работ вдали от розеток.

Не забывайте о возможности экстренной зарядки автомобильного аккумулятора, которая рано или поздно пригодится всем, кто оставляет машину на стоянке возле дома.

Чтобы провозить такой гаджет в самолете, придется зарегистрировать его заранее перед полетом. Емкость 144 Втч превышает лимит большинства авиакомпаний.

Что ещё интересного посмотреть у Interstep:

▸ Зарядная станция для iPhone все в одном. Есть даже съемный Power Bank
▸ Лучшая беспроводная зарядка для iPhone. Быстрая и компактная
▸ Мощный Power Bank, от которого заряжается даже MacBook

iPhones.ru

В нем есть даже розетка 220 В.

Рассказать

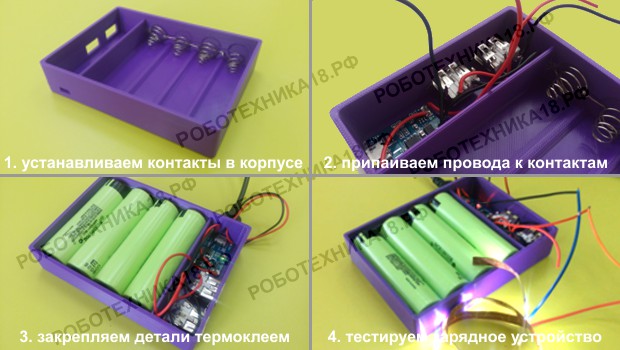

Шаг 6: Подключаем компоненты пауэр банк

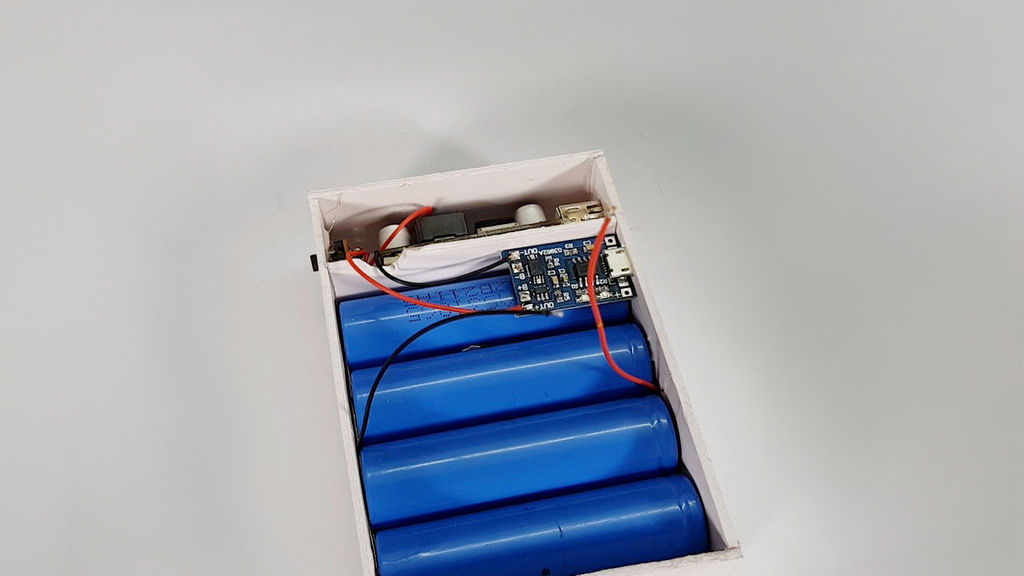

1. С помощью двустороннего скотча закрепите аккумуляторы внутри корпуса.
2. Поместите модуль TP4056 в отведенное для него место в корпусе и закрепите его двусторонним скотчем.
3. Аналогичным образом разместите преобразователь напряжения 5 В в специально отведенном для него месте и также закрепите двусторонним скотчем.
4. Приклейте горячим клеем выключатель в отверстии корпуса.

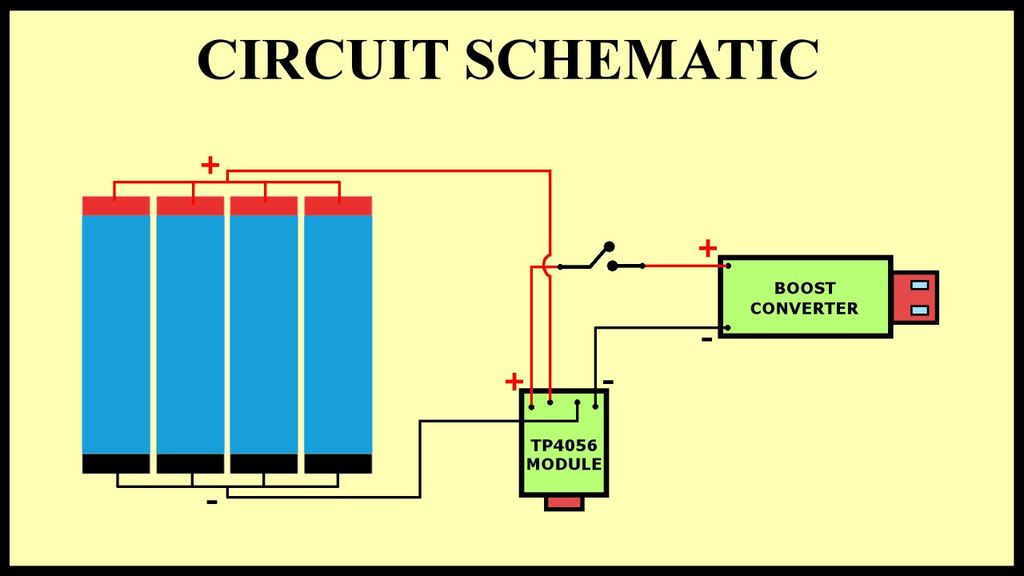

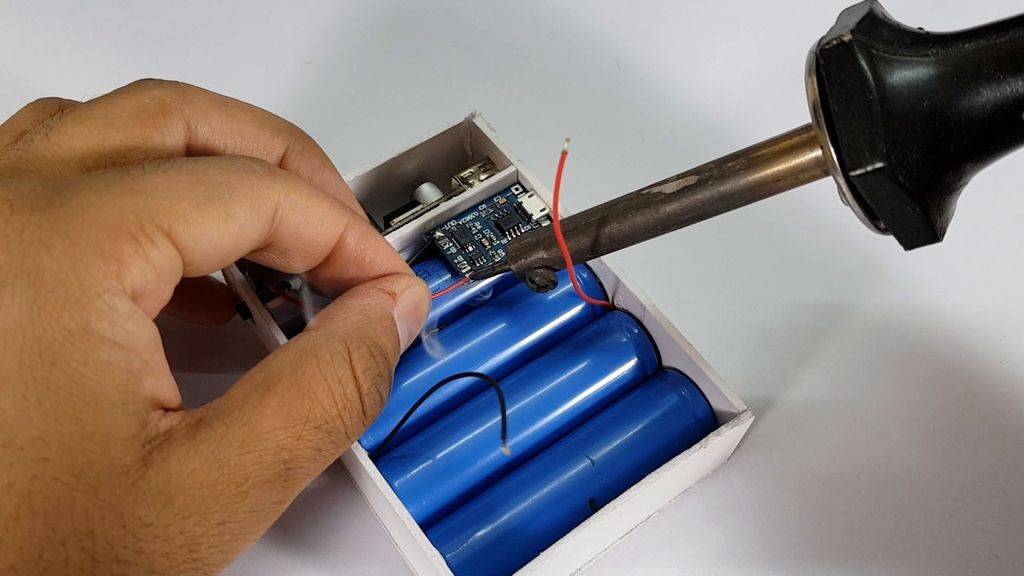

5. Распаяйте компоненты согласно схеме, представленной выше.
6. Перед тестированием пауэрбанка, необходимо проверить его выходное напряжение, чтобы не вывести из строя мобильный телефон.
7. С помощью мультиметра, проверьте выходное напряжение и отрегулируйте его до 5 В с помощью потенциометра.

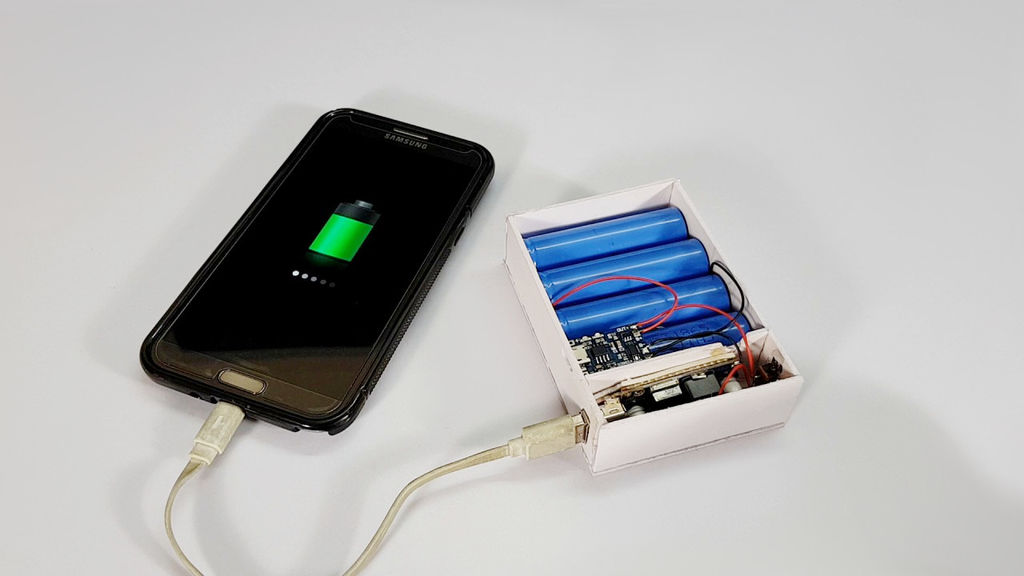

8. Подключите USB-кабель и проверьте работу пауэрбанка.

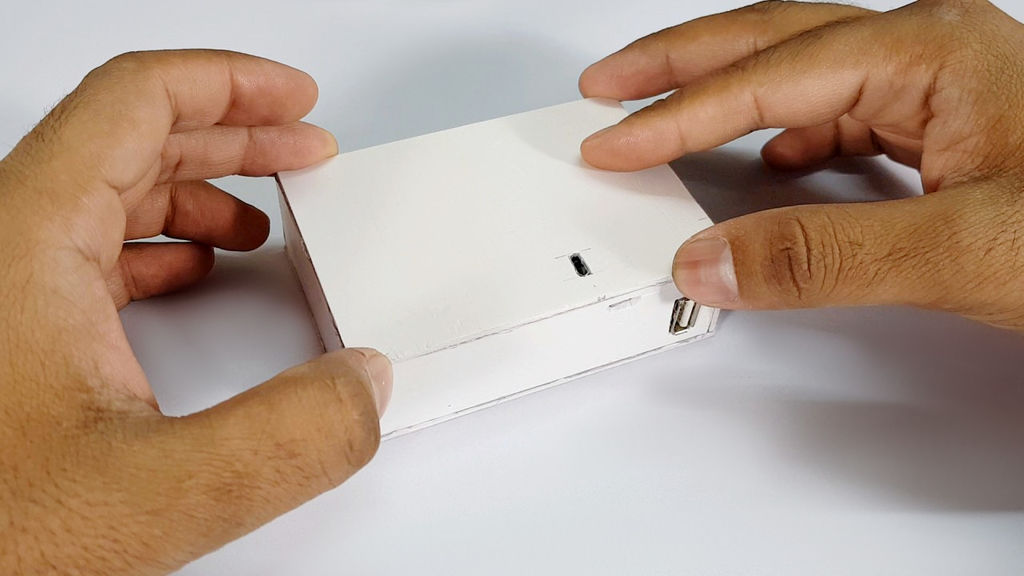

9. Вырежьте крышку из картона, чтобы закрыть корпус.

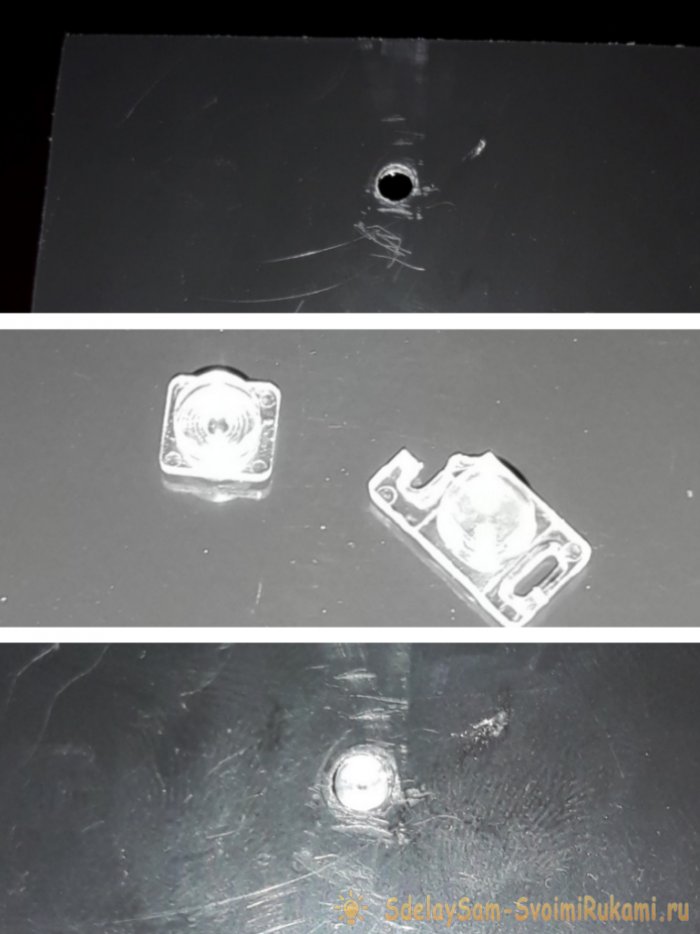

10. Сделайте в верхней части корпуса прорезь для светодиода, как показано на фото выше.
11. Склейте коробку с помощью термо-клея.

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

Нам необходимо:

• Литий-ионный энергонакопитель формата 18650,
• Футляр от этих же накопителей
• Модуль повышения напряжения 5 В 1 А.
• Плата заряда для аккумулятора.
• Солнечная панелька 5,5 V 160 mA (любого размера)
• Проводки для соединения
• 2 диода 1N4007 (можно и другие)
• Липучка или двусторонний скотч для фиксации
• Термоклей
• Резистор 47 Ом
• Контакты для энергонакопителя (пластинки тонкой стали)
• Пара тумблеров

ВАЖНО. Рекомендуется применять электронакопитель вместе с платой защиты, чтобы избежать повреждений.. Базисная схема внешнего аккумулятора

Базисная схема внешнего аккумулятора

1. Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

2. Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
3. Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
4. Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
5. Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
6. Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

ВАЖНО. Диод ставится в направлении ОТ солнечной панели ДО платы заряда.. На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета

Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

https://youtube.com/watch?v=G94tbhmDv58

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

Из пальчиковых батареек

Собрать повербанк из пальчиковых элементов питания несложно. Получающееся в результате устройство не отличается большой емкостью и надежностью. Однако для экстренной подзарядки гаджета прибор подойдет. Собирают его так:

1. Отрезают верхние части 2 спичечных коробков и склеивают их основания.
2. В каждый коробок помещают по 2 пальчиковые батарейки. Полюсы направляют в одну сторону.
3. Канцелярскими скобками соединяют батарейки, расположенные в разных коробках. При совмещении клемм учитывают полярность. Скобы фиксируют проволокой. Клейкую ленту использовать не рекомендуется, она может закрывать контакты.
4. Получившуюся конструкцию помещают в пластиковую емкость. Коробки приклеивают термоклеем. В корпусе заранее определяют место, где будет устанавливаться разъем. К USB-порту подсоединяют короткий кабель. После этого разъем надежно фиксируют.

После выполнения всех действий получается повербанк небольших размеров, который можно носить в сумке.

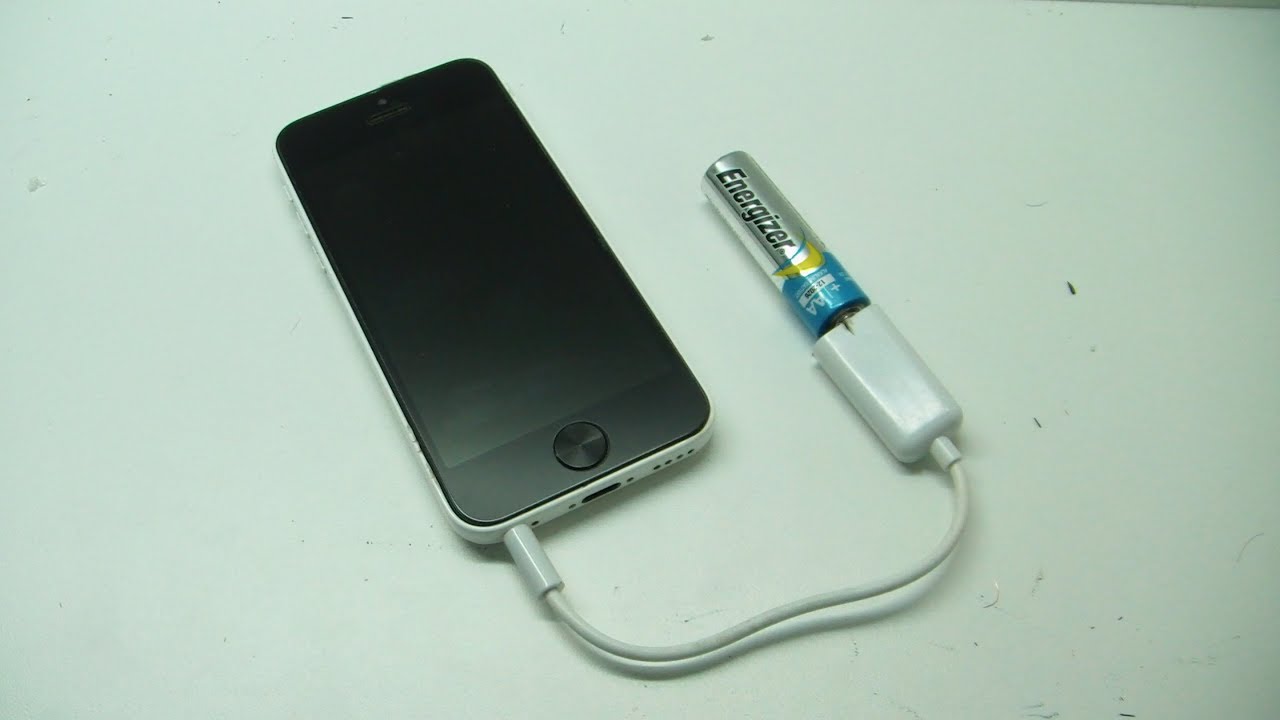

Самодельный Power Bank из пальчиковой батарейки.

Это способ позволяет создать емкий и мощный внешний аккумулятор. Он может применяться в качестве зарядника для энергоемких гаджетов – ноутбуков, планшетов.

Элементы должны быть исправными. Подойдут старые батареи с перегоревшим контроллером. Сборку выполняют так:

1. Подготавливают 8 аккумуляторов 18650. Находят емкость, которая будет служить корпусом. В ней проделывают отверстие для разъема и кнопки включения. Такой повербанк можно дополнить клавишами.
2. Собирают блоки, состоящие из 4 батареек. Положительные клеммы должны быть направлены в одну сторону, отрицательные – в другую.
3. Оба блока помещают в пластиковую тару и фиксируют термоклеем. Конструкцию спаивают с системой выключения автомобильного ЗУ.
4. USB-выход соединяют с аккумуляторами и выключателем.

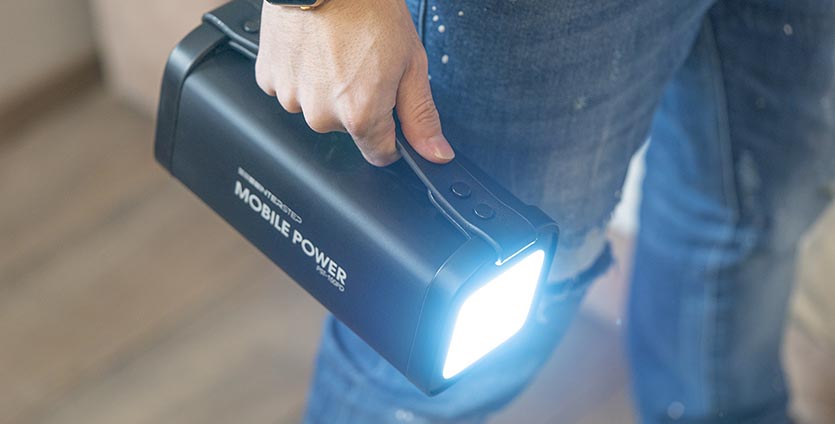

Power Bank из автомобильной зарядки.

Емкости самодельного повербанка хватает на несколько циклов зарядки мощного гаджета. Начинают зарядку, подсоединяя планшет и нажимая на кнопку включения. Прекращают процесс, переводя реле в положение “Выкл”. После этого можно отсоединять гаджет.

Как сделать power bank своими руками

• Li-ion аккумуляторы 18650;
• модуль зарядки TP4056 с защитой;
• повышающий модуль DC-DC MT3608;
• самодельный корпус для powerbank;
• USB порты;
• светодиод и резистор;
• провода, стальной провод, термоклей, паяльник и т.д.

Файлы для печати корпуса повер банка на 3D принтере можно скачать здесь одним архивом. Если возможности 3D печати у вас нет, то можно подобрать пластиковый контейнер подходящего размера и разместить всю начинку и электрическую схему устройства в нем. Количество аккумуляторов 18650 можно брать произвольное, от этого будет зависеть лишь емкость (мощность) вашего внешнего аккумулятора.

Повер банк своими руками: схема и описание

Количество Li-ion аккумуляторов в схеме можно увеличивать, повышая ёмкость (мощность) внешнего зарядного устройства для телефона. Модуль зарядки TP4056 защищает аккумуляторы в устройстве от переразряда отключая заряд батарей при достижении напряжения 4,2 Вольта, а также от излишнего переразряда, отключая внешнюю нагрузку при падении напряжения на аккумуляторах до 2,9 Вольт.

Схема повер банка на модуле зарядки TP4056

Модуль MT3608 повышает напряжение на выходе устройства до 5 Вольт. По заявлению производителя на странице товара алиэкспресса данная плата может отдавать в нагрузку ток до 1 Ампера. Вместо батарей 18650 можно использовать старые литиевые аккумуляторы от телефона или планшета с выходным напряжением до 4,2 Вольт. После сборки power bank, остается аккуратно разместить схему в красивом корпусе.

Корпус для повер банка (внешнего аккумулятора)

<img loading=”lazy” decoding=”async” class=”size-full wp-image-9191″ title=”Чертеж корпуса повер банка” src=”https://xn--18-6kcdusowgbt1a4b.xn--p1ai/wp-content/uploads/2020/03/pb-3d.jpg” alt=”” width=”620″ height=”350″>
Чертеж корпуса для повер банка в Компасе

Модель корпуса была разработана в программе Компас 3D, габариты корпуса без крышки 100 x 74 x 19 мм. Внутри корпуса внешнего аккумулятора предусмотрены сквозные отверстия для USB гнезд, а также для светодиода в качестве световой индикации зарядки аккумуляторов. Для параллельного соединения батарей 18650 предусмотрены места для креплений контактов, которые подключены к TP4056.

Сборка внешнего аккумулятора на батареях 18650

После сборки схемы и изготовления корпуса, остается лишь аккуратно собрать прибор. Контакты для параллельного соединения батарей в виде пружинок и стальной проволоки крепятся в специальных пазах в боковых стенках корпуса. Модуль TP4056 крепится в левом верхнем углу, где расположен проем для USB разъема. Повышающий модуль также размещается сверху и подключается выходящим USB портам.

<img loading=”lazy” decoding=”async” class=”size-full wp-image-9296″ title=”Сборка power bank” src=”https://xn--18-6kcdusowgbt1a4b.xn--p1ai/wp-content/uploads/2020/03/sborka-pwb.jpg” alt=”Сборка powerbank (внешнего аккумулятора) на батареях” width=”620″ height=”350″>
Сборка powerbank (внешнего аккумулятора) на батареях

Вывод

Стоит ли самостоятельно собирать аккумулятор? Во-первых, для этого нужны соответствующие навыки и достаточно большое количество свободного времени.

Но даже если они есть – необходимо найти все компоненты устройства, и если батареи из неработающих аккумуляторов найти достаточно просто, то контроллер заряда в большинстве случаев придется покупать.

Учитывая стоимость контроллера, выхода под USB и, в некоторых случаях, преобразователя, экономическая целесообразность самостоятельной сборки представляется минимальной.

Но если по какой-то причине такие компоненты имеются под рукой, тогда дополнительный повер банк не будет лишним.

Богдан Вязовский

“Мы живем в обществе, где технологии являются очень важной частью бизнеса, нашей повседневной жизни. И все технологии начинаются с искр в чьей-то голове

Идея чего-то, чего раньше не существовало, но однажды будет изобретено, может изменить все. И эта деятельность, как правило, не очень хорошо поддерживается”
