На потолок
Процесс крепления подвесов к потолку выглядит так:
- Измеряют габариты комнаты.
- Создают схему, где указывается, какими по размеру будут блоки, и устанавливают расположение стыков.
- Проводят электромонтажные работы, подводят кабель к месту, где будет установлено освещение. Длину закладывают с небольшим запасом. Для фиксации кабелей используют подвес скользящего крепления (в начале линии на весь пролет) или подвес концевого крепления (скользящее кольцо).
- Проверяют работоспособность всех элементов проводки, в особенности металлических элементов, если планируется установка точечных светильников.
- Определяют высоту потолка со светильниками.
- Отмечают точку, от которой зависят дальнейшие измерения.
- Можно монтировать профили и подвесы.
Прямой подвес
Прямой подвес для гипсокартона, имеющий вид металлической пластины из оцинкованной стали с перфорацией и вырезами, – наиболее распространенная разновидность изделия. Несмотря на небольшую толщину (0,6–0,8 мм), он достаточно прочный. Применяются также усиленные кронштейны толщиной 1 мм и длиной – от 0,2 м до 0,5 м. Их используют для выравнивания завалившихся стен с большим перепадом уровня, при прокладке коммуникаций за фальшстенами или при большой толщине утеплителя.
Монтажники часто сращивают между собой короткие подвесы, а для увеличения несущей способности крепят их более часто. Но удешевление при этом не достигается.
- Подвесы для ГКЛ крепятся к стене или потолку на дюбели или саморезы в 2 или 3 местах, после чего сгибаются и принимают П-образную форму. Тип крепежа зависит от материала несущей поверхности.
- На подвесы монтируется профиль небольшими саморезами по металлу с плоской широкой шляпкой («клопами»). В результате под каркасом образуется небольшое пространство, где прокладываются коммуникации, тепло- или шумоизоляция, проводка, монтируются розетки, выключатели и светильники.
Для стен величина зазора зависит от толщины панелей утеплителя или звукоизоляции, которая составляет около 5 см. На потолке они также могут применяться, но там надо еще учитывать габариты встроенных светильников. Для них оставляют запас до 10–12,5 см, который связан не только с их габаритами, но также с необходимостью удаления выделяющегося тепла, например от галогенных ламп.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как своими руками сделать потолок из гипсокартона: разметка, сборка, отделка
Как монтировать профиль на потолке
Совет: Прежде, чем приобретать металлический профиль для монтажа гипсокартона, следует правильно рассчитать его количество.
- Измеряются габариты помещения.
- Вычерчивается схема расположения профилей с учетом расположения стоечных элементов с шагом 40 или 60 сантиметров, размеры берутся по осям элементов, при условии крепления к каркасу целых листов гипсокартона. Это связано с тем, что обычно лист гипсокартона изготавливается шириной 1,2 метра, а крепить его следует на три, а лучше на четыре стоечные детали. При этом стыки листов гипсокартона должны располагаться на середине профиля, чтобы впоследствии избежать на стене образования трещин.
После приобретения материалов и инструментов можно приступать к проведению работ.
Совет: При планировании отделки всего помещения, работу необходимо начинать с устройства каркаса на потолке. Очень часто его поверхность имеет отклонение от угла в 90°. Если при этом начинать выполнять работы со стен, подогнать гипсокартонные панели наверху будет достаточно сложно.
Далее порядок работ такой:
- Проводятся электромонтажные работы, подводится кабель к местам размещения осветительных приборов. При этом длина провода берется с запасом до 15 сантиметров.
- Проверяется работоспособность всех соединений проводки. При монтаже точечных светильников, тщательно планируется прохождение металлических элементов конструкции.
- Определяется, на какое расстояние опустится новый потолок. В этом случае должен учитываться монтаж точечных светильников, понадобится знать их высоту, которая может колебаться от 5 до 15 сантиметров.
- На стене отмечается точка, от которой будет производиться вся разметка. С использованием лазерного уровня намечается горизонтальная линия карандашом или обивочным шнуром.
- Рулеткой отмеряется необходимая длина детали и отрезается ножницами по металлу. Профили можно легко состыковывать, вставляя один конец в другой, с нахлестом не менее 30 миллиметров, затем эта точка фиксируется соответствующим крепежным элементом.
- По линиям, нанесенным заранее на стены, монтируется ПНП через имеющиеся рабочие отверстия на профиле, при их отсутствии они сверлятся с шагом полметра перфоратором или электродрелью, что зависит от основания стены, на которую каркас крепится.
- Выполняется разметка для фиксации потолочных профилей. Для этого:
- от стены нужно отступить примерно 60 сантиметров, из-за неровности стен;
- уровнем проверяется точность расположения рисок;
- профилем, который используется в качестве линейки, соединяются риски на противоположных стенах — эта линия будет «точкой» отсчета;
- параллельно ей с шагом 60 сантиметров проводятся линии по всей площади потолка.
- Таким же способом размечается потолок по длине комнаты.
- Фиксируются дюбелями с шагом 60 сантиметров прямые подвесы, центр их основания должен размещаться по размеченной линии. В точках установки приборов или оборудования лучше дополнительно установить траверсы.
Совет: Заготавливать «впрок», потолочные профили для монтажа гипсокартона не нужно, расстояние между стенами в разных точках помещения может существенно отличаться. Для каждого профиля длина должна замеряется отдельно, а ее величина должна быть меньше примерно на 2 сантиметра, чем ширина помещения.
Крепление подвесов для профилей потолка
- В направляющие устанавливаются потолочные профили, таким образом, чтобы центральный желобок выходил на риску. Фиксируются их положение одним саморезом. В случае необходимости используется муфта.
- Из потолочного профиля ножницами по металлу отрезаются перемычки длиной 60 сантиметров, и поперечины, которые понадобятся для установки от стены до первого продольного элемента, длиной на два сантиметра меньше, существующего расстояния.
- В процессе работы необходимо контролировать совпадение канавки профиля и отметок на стенах.
- В местах, где поперечный элемент соединяются с продольным, используется одноуровневый «краб», и крепится саморезами.
- Крепятся потолочные профили к подвесам. При этом:
- к ПП приставляется к каждой точке соединения уровень;
- после проверки всех мест выполняется регулировка отклонений;
- все элементы надежно фиксируются.
Монтируются листы гипсокартона.

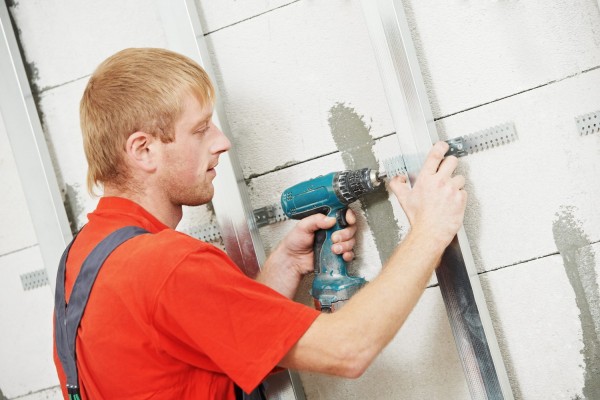

Как монтировать металлический профиль на стену
Совет: Перед проведением монтажа каркаса стены из металлического профиля выполняются все работы, связанные с электричеством: подводятся провода к выключателям, розеткам, точкам расположения осветительных приборов, всех бытовых устройств.
Технология монтажа стенового каркаса заключается в отделке каждой стены отдельно.
Монтаж металлического профиля на стене
Инструкция крепления каркаса на стены из профиля для гипсокартона предлагает такой порядок выполнения работ:
- Особого внимания требуют при устройстве каркаса стены с окнами. Если нужно утеплять стены, вертикальные профили устанавливаются на расстоянии 50 миллиметров от старых откосов.
- Оказывает влияние ширина подоконника, при отделке стен после его установки, разметка каркаса начинается от окна. Но при этом должна учитываться и толщина листа гипсокартона, она может быть 12,5 или 9,5 миллиметров.
- К раме прикладывается угольник и отмеряется нужное расстояние, добавляя 5 сантиметров с другой стороны проема. Можно ко «дну» подоконника сразу установить ПН, с шагом вертикальных стоек до 60 сантиметров.
- К рискам прикладывается строительный уровень, что поможет перенести их на боковые плоскости подоконника.
- Соединяются метки на полу и потолке.
- По этим линиям устанавливаются направляющие профиля:
- по сторонам окна, вертикали в этом случае размечаются от этих профилей с шагом в 60 сантиметров;
- один из них необходимо установит в углу комнаты.
- Монтируются подвесы с шагом 60 сантиметров, с центром строго по линии.
- В направляющие устанавливаются стоечные профили так, чтобы средний желобок их совпадал с отметкой на полу и потолке, а затем соединяются между собой.
- Уровнем регулируется вертикаль элементов по полкам и основанию.
- Производится окончательное крепление саморезами.
- Перекладины фиксируются с помощью «краба». Горизонтальная перемычка устанавливается над проемом.
- После полного закрепления металлического каркаса к стене, нужно зарисовать размещение поперечных и продольных профилей. Эта схема потребуется, если возникнет необходимость разместить на стене картины, дополнительной полочки или крепления к потолку декоративного кашпо.
- В этом случае для крепежа используются так называемые «зонтики», «бабочки» и другие подобные элементы, которые крепятся по такому принципу: пластиковый дюбель, при вкручивании шурупа, расправляет свои «крылышки», что обеспечивает надежное крепление с обратной стороны гипсокартонного листа.
Как выполняется обшивка стен гипсокартоном на деревянные профиля, подробно покажет видео в этой статье. При правильном проведении всех монтажных работ, отделка помещения гипсокаронными листами будет иметь хорошее качество.
Закончил архитектурный факультет Пензенского государственного института архитектуры и строительства. В течение последних десяти лет является ведущим специалистом крупной строительной компании в г. Пенза, занимающейся возведением многоэтажных жилых зданий. Общий стаж работы по специальности – 18 лет. Консультирует по вопросам дизайна, выбору материалов для внутренней и наружной отделки, технологии проведения отделочных работ.
Источник
Как правильно крепить к стене профиль
Перед тем как крепить к стене металлический профиль, следует иметь набор инструментов и материалов:
Профиль – направляющий профиль в основном оцинкованный. Это дает надежность в создаваемой конструкции. Расчет производится при помощи или же собственными силами. Материал требуется брать с запасом.
Дюбель гвозди для крепления профиля – для полнотелой стены размером 6/40. Если же в основе лежит дерево, тогда применимысаморезы 25мм.
Дрель со сверлом 6мм. и шуруповерт. Перед использованием электрических инструментов, требуется рассчитать нагрузку на электропроводку.
Ножницы для резки металла. В процессе монтирования направляющего профиля иногда требуется сделать надрез на металлическом изделии или его отрезание.

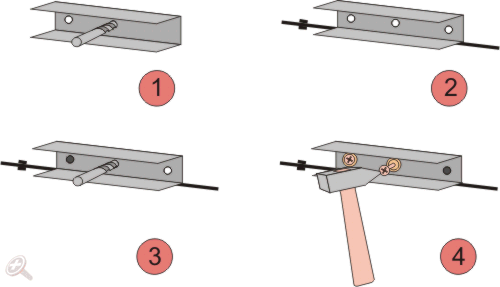

Монтаж направляющего профиля
Для осуществления монтажа направляющего профиля необходима подготовленная поверхность с готовой разметкой. Как закрепить профиль к стене? Монтаж осуществляется в следующем алгоритме действий:
- Первым делом направляющий профиль прикладывается к разметке (линия может проходить как со внутренней стороны, так и со внешней – в зависимости от возникающих нюансов)
- Далее на профиле требуется отметить места для будущих крепежей. В основном от края профиля требуется отступить до 15 см. максимум, второй крепеже располагается в 25см. от первого и так далее – каждые 25см.
- При отсутствии отверстий в профиле, они проделываются самостоятельно. Даже, если есть данные отмеченные места заводом, по мнению мастеров, следует ровно посередине между отверстиями сделать одно для прочности конструкции.
- Диаметр сверла должен быть 6 мм, а его длина 50 мм. если сверло длиннее, следует на нем наметить границу, это легко сделать изолентой или скотчем.
- В проделанное отверстие как в основании так и в профиле вставляется пластиковый дюбель. Забивается на свое место он при помощи молотка. Делать это следует аккуратно, так как при его монтаже может произойти деформация. Тогда пластмассовая часть придет в негодность.
- После монтажа первой пластиковой части дюбеля при помощи шуруповерта монтируется гвоздь с резьбой. Чем глубже гвоздь входит в составную часть, тем больше она раскрывается фиксируя весь крепеж специальными усиками.
- Если профиль имеет большую длину чем требуется его отрезают ножницами по металлу.
- Если требуется доточить профиль, тогда можно использовать специальные удлинители.
- На граница профилей следует с каждого конца отступить по 15 см. и зафиксировать направляющий дюбель-гвоздями.
Направляющий профиль является неотъемлемой частью всей металлоконструкции для гипсокартона, поэтому его фиксация должна быть прочной, качественной.
Или фиксации каркаса , схожи по своей технологии.

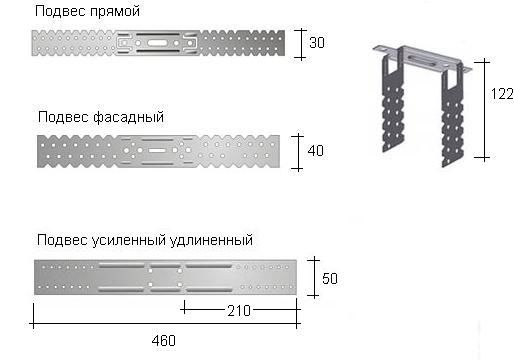

Подвесы для гипсокартона длина прямых и П-образных вариантов для ГКЛ удлиненные и плавающие конструкции подвес-бабочка
Самыми простыми в применении при креплении каркаса к основному потолку, считаются прямые подвесы. В зависимости от того, из какого материала выполнена несущая поверхность, прямые подвесы могут крепиться в ней анкерными элементами, дюбель-гвоздями или с помощью саморезов. Прямые подвесы, как правило, используются в тех случаях, когда требуется обеспечить минимальное расстояние между базовой и монтируемой поверхностями — порядка 10 см. Неровности перекрытия в этом случае не должны превышать 3 см.
Подвес прямой для CD-60 — 125 мм
Хорошо зарекомендовали себя и пользуются спросом подвесы с зажимами, конструкция которых позволяет оперативно регулировать высоту крепления основного профиля.
Подвесы такого типа не рекомендуется использовать в помещениях с низкими потолками, высота которых не превышает 2,5 м. Имея габариты 100х58х42 мм, они уменьшают и без того небольшой жилой объем, делая потолок еще ниже. Другим недостатком подвесов этого типа является низкие допустимые значения расчетных нагрузок, численно уступающие в два раза соответствующим показателям прямых подвесов.
Прямые подвесы, предназначенные для гипсокартона, являются наиболее простыми. Этот элемент является по сути металлической пластиной, имеющую отверстия и надрезы, которую крепят на потолок или стену при помощи дюбелей и затем деформируют таким образом, чтобы получилась буква П. Далее на необходимой высоте в полученную проушину следует установить профиль ПП или ПН и закрепить его с помощью саморезов для металла.
Прямые подвесы следует использовать только при наличии незначительной высоты межэтажного перекрытия. При креплении металлического профиля с помощью прямых подвесов максимальное потолочное пространство будет составлять около 6 см.
Стандартные размеры прямых подвесов для гипсокартона 12,5х6х3 см, а толщина 0,6, 0,7 и 0,9 мм.
Комплектующие для установки каркаса внутренней отделки помещений
Шаг установки стандартно принимается в шестьдесят сантиметров
Монтаж значительно упроститься, если сразу приобрести все необходимые материалы и комплектующие. На нашем сайте можно посмотреть подробные фото и видео материалы с пошаговой инструкцией по установке металлической обрешетки на потолок и стены.
Чтобы провести работы в короткое время, качественно и профессионально понадобятся следующие материалы для установки обрешетки:
- Направляющие и несущие металлические профили;
- Саморезы по металлу и дюбеля;
- Крепежи.
В целях экономии можно смастерить крепление и из остатков профиля, как видно на фото, но это могут делать только профессионалы
Также же желательно сразу подготовить все необходимые инструменты:
- Водяной уровень и отвес;
- Малярную красящую нить для отбивки уровня обрешетки;
- Шуруповерт и дрель;
- Ножовку для резки металла;
- Рулетка и сантиметр.
Собираясь выполнять установку обрешетки своими руками, разберемся, на что надо крепить ее к стенам и потолку.
Нониус подвесы
Конструкция крепежного элемента
Данный крепеж состоит из двух частей. К основанию потолка или стены крепится верхняя часть подвеса, а другая часть предназначена для крепления профиля. Соединяются эти две части при помощи шурупов.
Это очень удобно, когда устройство гипсокартонной отделки выполняется своими руками, без подсобников. Можно легко и правильно выставить каркас по уровню и провести регулировку конструкции.
Крепления «краб»
«Краб» для соединения профилей
Этот элемент предназначен для соединения несущих профилей металлической обрешетки. Дополнительно укрепляет конструкцию и гарантирует ее долговечность.
Способы удлинения

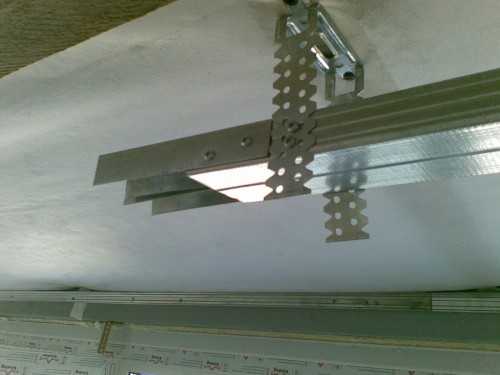

Можно нарастить подвес за счет другого
Самый простой способ удлинить крепежный элемент: докрутить кусочки от другого подвеса к существующему элементу, и закрепить их с каждой стороны двумя винтиками (по две «блошки» на каждую пластину). То есть удлиняете уже имеющийся подвес с каждой стороны перфорированными пластинками от другого подвеса. Как показывает опыт, такой способ удлинения не самый дешевый, потому что необходимо купить как минимум в два раза больше подвесов.
Подвес из профиля
Еще один способ ‒ вырезать подвес необходимой длины из направляющего UD профиля.
Как видим, вариантов удлинения прямого подвеса не так уж и много, но выход найден и используется с успехом при монтаже каркаса для гипсокартонной конструкции.

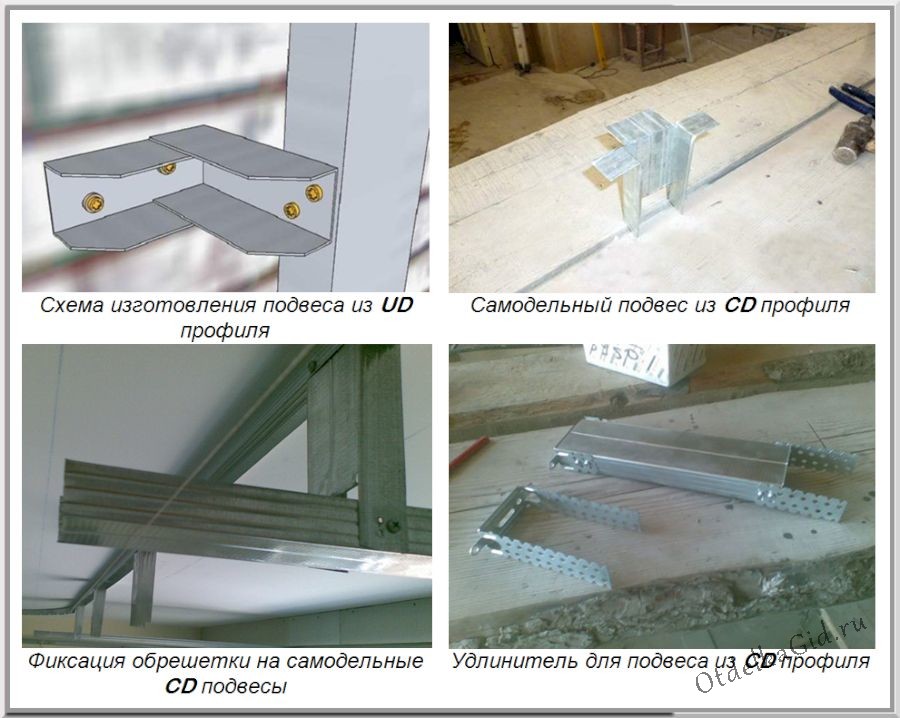

Самодельные варианты
При необходимости подвесы можно изготовить своими руками из имеющихся материалов. При масштабных работах это займет много времени, поэтому самостоятельное изготовление больше подходит при острой нехватке обычных комплектующих.
Варианты:
- Использование фрагментов UD. Замеряется расстояние до стены, отрезается элемент, равный толщине стоечного профиля с запасом 5–6 см. На уровне 50–60 мм ребра подрезаются и изделие сгибается. Участки, расположенные внахлест, прокручиваются саморезами. Получившийся уголок выставляется и крепится.
- Изготовление деталей из стального листа. Из остатков материала толщиной от 0,5 мм выкраиваются полосы нужной длины и ширины. Планка рассверливается, формируется П-образная фигура. Для жесткости в центр можно вставить фрагмент деревянной доски.
- Подвесы из CD. Как и в первом варианте, определяется нужный размер, но с большим запасом. Край, обращенный к основанию, подрезается по ребрам. Участки сгибаются так, чтобы получились три опорных лапки, в которых высверливаются отверстия под дюбель. Другой край формируется по тому же алгоритму, но отгибается только спинка профиля. Два оставшихся ребра будут заходить на стойку каркаса.
Изготовление самодельных подвесов оправдано только при небольших объемах работ, на больших сооружениях их также можно применять, но потери времени могут доходить до 30%
Самодельные детали немного усложнят процесс, но позволят добиться нужного результата.
Как выбрать
Перед выбором планок нужно принять во внимание следующее:
- Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
- Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
- Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
- Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
- Правильно и надежно: приобрести профили, упакованные в фирменную тару.
- Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.
Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:
- Knauf;
- Kraf-Synergy;
- Металлист;
- Proff-Сталь;
- Анкар-Профиль;
- Gyproc (Гипрок).
Толщина металла
Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.
Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.
Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.
Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.
Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.
При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.
Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.
Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.
Ширина профиля
Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка
Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас
Тут задействованы такие моменты:
- Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
- Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
- Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.
Типы каркасов
В ремонте помещений, в основном, применимы типы каркасных конструкций:
- стеновые. Использующиеся при отделке стен комнат и имеющие соединения с несущими стенами;
Металлический каркас для гипсокартона на стене
потолочные. Собираются для создания подвесных потолков, соединяются путем подвесов с несущими перекрытиями;
Профили для подвесного потолка
перегородочные. Выступают жёсткой конструкцией либо декоративным элементом. Жестко фиксируются с поверхностью пола и потолка;
Схема металлического каркаса для перегородки ГКЛ
фасадные. Такие типы каркасов создаются вне помещений на улицах для различных типов отделки (например, под металлосайдинг).
Пример смонтированного фасадного каркаса из профиля
Каждая из этих конструкций собирается на основе металлического профиля (реже деревянных реек) и обшивается гипсокартоном.
Прочность такого основания зависит от многих факторов, основные из которых таковы:
- качество материала, с которого собирается каркас. Наилучшим на строительном рынке является мировой производитель КНАУФ;
Таблица размеров и обозначений металлического профиля
качество крепежей и их количество. Необходимое количество крепежных элементов создают практически «несокрушимый» каркас;

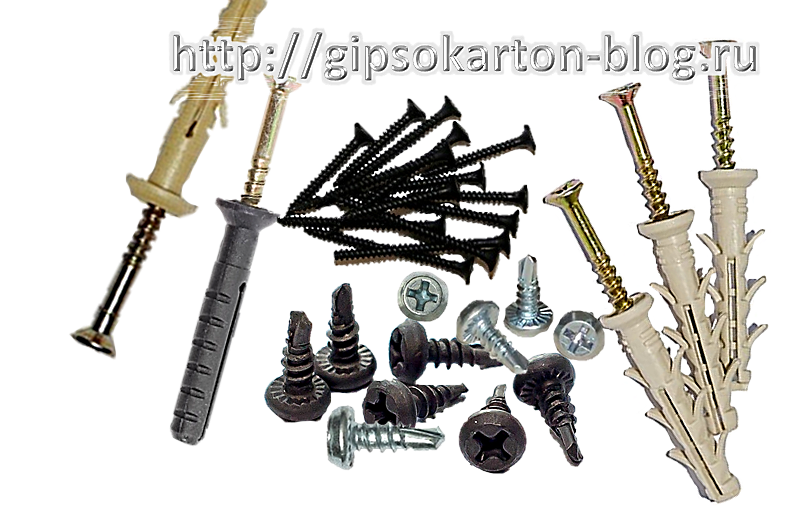

Крепежи для металлического профля
количество стоек основания. Стойки в виде металлического профиля делают всю конструкцию жесткой. А также служат основными «шпангоутами», на которые крепится вся обшивка.
Количество стоечного профиля, требуемое для прочной конструкции
Конечно, можно создать основание под гипсокартон с минимальным расстоянием между стоечными профилями каркаса, но, это будет экономически нецелесообразно, а сама конструкция будет иметь избыточную прочность.
Чертеж для перегородки с расстоянием между стойками
Существуют определенные нормы и правила для сборки различных типов конструкций, начиная от стеновых до перегородочных видов. В видео показан процесс установки каркаса под гипсокартон.
