Подъемные ворота для гаража самодельные: выбираем и делаем

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

• отсутствие необходимости дополнительного места;
• возможность утепления ворот;
• прочность конструкции находится на достаточно высоком уровне;
• есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

• невозможность установки в проёмы с непрямыми углами;
• необходимость учёта веса утеплителя при вычислении прочности ворот;
• сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах. Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

• УШМ (болгарки);
• набора гаечных ключей, отвёрток и шуруповёрта;
• сварочного аппарата;
• карандаша, рулетки, монтажного или лазерного уровня;
• дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Строим откидные ворота для гаража своими руками

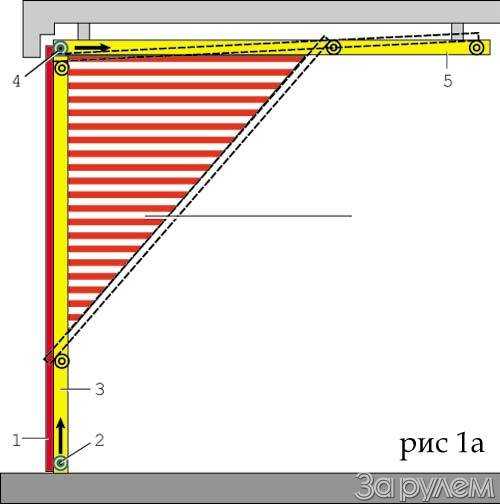

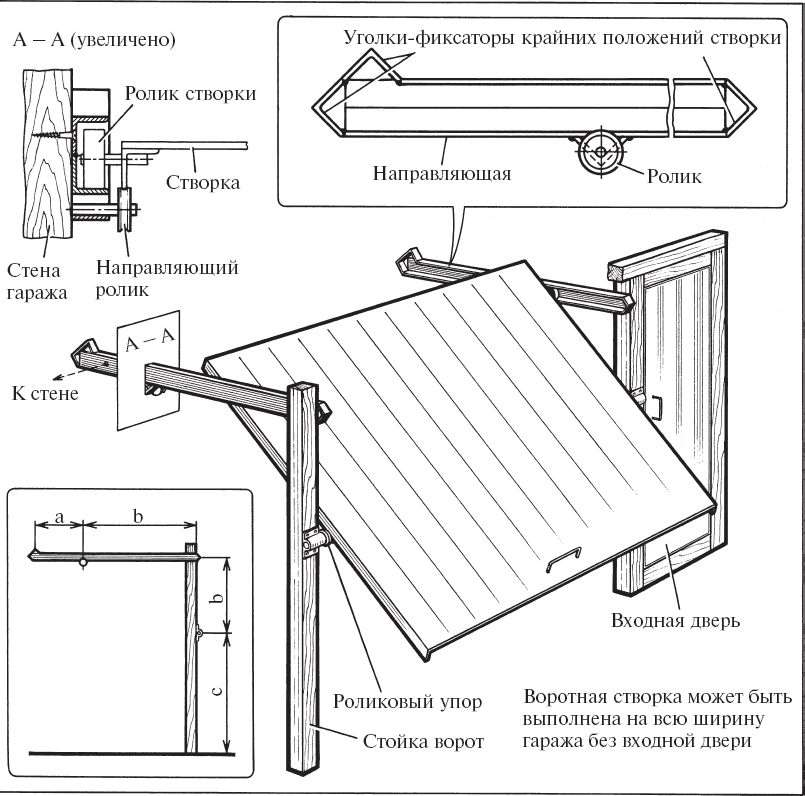

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо на земле, до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло пропеллером.

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Как изготовить откидные ворота для гаража своими руками: чертежи, материалы

Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.

Откидные ворота для гаража каждый человек сможет изготовить самостоятельно

Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?

Секция нижняя

Нижняя секция подъемного изделия

Размер нижней секции 1000*2500 мм. Длина выбрана произвольно, как привязать реальные размеры к фактическим величинам на коробке ворот, будет рассмотрено ниже.

Очевидно, что она представляет собой отрезок панели определенной длины. Доработка представляет собой укорачивание перекрывающего элемента и подгиб его под углом порядка 60º. Кроме того, установлено 4 кронштейна с направляющими роликами в виде подшипников, перемещающих секцию по пазу стоек в соответствии с их формой.

Кронштейн для крепления секций подъемных изделий

На торцевой стенке кронштейна нужно установить подшипник, в данном случае применен номер 302, а вообще, можно применить любой, но в этом случае придется подбирать размер швеллеров для стоек.

Подшипник устанавливается на оси, привариваемой изнутри кронштейна. Крепежами могут быть стандартные гайки М10 с шайбой плоской и шайбой пружинной. Материал детали – сталь оцинкованная толщиной 2 мм. Отверстия под крепеж диаметром 9 мм под винт самонарезающий.

К нижним кронштейнам привариваются две детали. Они предназначены для крепления тросика противовеса с каждой стороны ворот. Секция верхняя конструктивно устроена аналогично нижней секции. Инструкция по установке этих деталей будет дана ниже.

Мелкие уточнения и советы

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

https://www.youtube.com/watch?v=JjQMFMlJtw0

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

https://www.youtube.com/watch?v=RO8RB-WGPpU

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Противовесы для подъема

Более детально фото узла куда приходят тросы от противовесов ворот

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD 06.06.2017

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

https://youtube.com/watch?v=R321zCkL478

Подготовка к строительству

Разновидности подъемных ворот

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секционного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секционных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворотного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажкового типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Чем они интересны?

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломность. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше

Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
несколько увеличенный расход исходных материалов;

некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
в открытом положении ворота отнимают примерно 20-30 см высоты проема;
в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Выбор материала

Каркас из профильных труб

Для изготовления каркаса подъемно-поворотных ворот своими руками, готовят деревянные бруски разного размера. Понадобятся пиломатериалы сечением 12 х 10 см (коробка) и 10 х 10 см (крепление на потолке).

Другие материалы:

• металлическая полоса шириной 40 мм, толщиной 2,5 – 3,0 мм;
• уголки для изготовления рамы № 3,5 со стенкой 4,0 мм;
• уголки для направляющих полозьев № 4, стенка 5,0 мм;
• швеллер для кронштейна №8, толщина 5,0 мм;
• пружина с внутренним сечением 3 см;
• металлическая арматура диаметром 8 – 10 мм (для регулировки натяжения).

Направляющие полосы представляют собой профили, которые крепятся к проему с помощью подвесов. Различают вертикальные и горизонтальные элементы. Первый вид используют, когда высота гаража и притолоки в 2 и больше раз превышает размер проема.

Пружинные механизмы используют для равновесной балансировки тяжелых полотен ворот, открывающихся вверх своими руками. Используют торсионные рычаги и пружины растяжения. Первые ставят на промышленных объектах, а вторые применяют в частном строительстве.

Понадобится материал полотна и электропривод для автоматической работы ворот. Для собственноручного изготовления подойдет деревянный щит, отделанный сверху листами металла или сэндвич панелями. Для теплоизоляции используют пенопласт, экструдированный пенополистирол, изолятор в матах.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

1. ​ При работе пользоваться специальными чертежами;
2. ​ Работать с качественными материалами, и только заводского производства;
3. Максимально точно вычислить размеры;
4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки

И обязательно нужно защитить глаза.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

• поворотные;
• секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

• уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
• перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
• у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

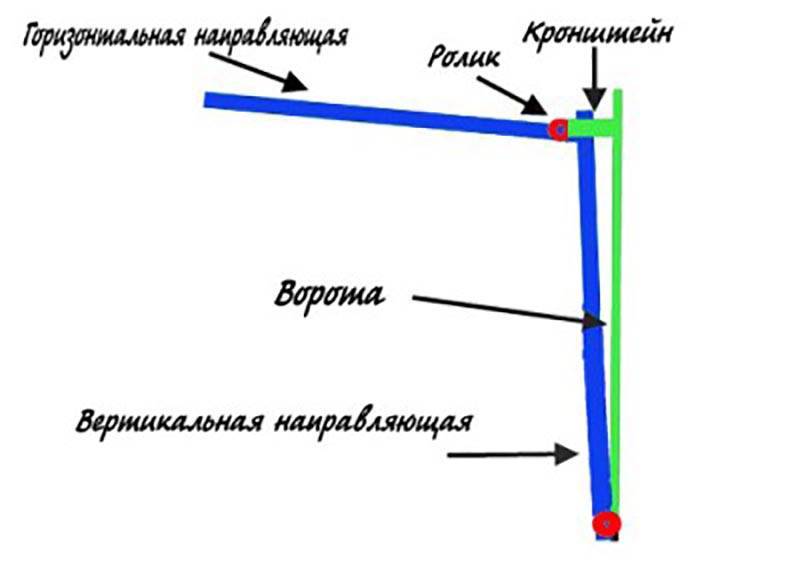

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Положительные стороны откидных дверей для гаража

Плюсов у данного типа ворот множество, но особенно выделить нужно такие:

створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников;
особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии;
эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени.

Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.

Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами

Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу

Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Виды гаражных ворот
