Подъемные ворота для гаража: устройство, популярные размеры и характеристики, виды, производители, цены и отзывы

Порядок сборки и установки

Сборка и монтаж осуществляются довольно просто. Для начала необходимо перенести схему ворот из инструкции на раму проема гаража. Для этого необходимо отметить места крепления каждого профиля конструкции. Все крепежные элементы выбирают в зависимости от материала стен:

  • бетон– распорные дюбеля;
  • ячеистый бетон или газосиликатные блоки – удлиненные дюбеля из пластмассы;
  • металл – саморезы.

Сначала осуществляется монтаж вертикалей проема. Затем крепятся несущие элементы. Каждый этап работы проводится согласно инструкции. Затем на полотно устанавливают ручки, засовы, элементы автоматики для ворот.

После необходимо установить балансирующие пружины. Также следует отрегулировать натяжение подъемных тросов. Электропривод подсоединяется после установки этих элементов. Также следует закрепить ограничитель перемещения полотна.

После выполнения этих этапов необходимо проверить качество движения полотна. При открывании и закрывании не должно наблюдаться рывков или каких-либо замедлений. Также во время эксплуатации створка должна реагировать на появление в проеме посторонних предметов. Согласно отзывам, секционные ворота DoorHan отлично проявили себя в самых разных условиях эксплуатации.

Монтаж секционных ворот Дорхан можно очень просто осуществить своими руками. Подробная инструкция приведена в видео от производителя, где подробно рассказан и показан весь процесс установки данных гаражных ворот.

В первую очередь чтобы осуществить качественный монтаж секционных ворот нужно подготовить все необходимые материалы и инструменты. В их число входят:

  • сэндвич-панели;
  • торсионные пружины;
  • направляющие;
  • дополнительные комплектующие;
  • пассатижи, гаечные ключи, молоток;
  • строительный карандаш и нож;
  • рулетка и уровень;
  • перфоратор и дрель;
  • клепальный пистолет.

Данного набора хватит для успешной установки гаражных ворот DoorHan своими руками.

До того как приступать к установке и монтажу конструкции нужно подготовить проем под будущие ворота, а именно: снять все размеры (ширина и высота); уровнем проверить насколько пол, притолока и заплечники параллельны друг друга, находиться они должны исключительно в одной плоскости. Кроме того, проем должен быть укреплен металлическим каркасом, так как именно на него ляжет вся нагрузка во время работы автоматических ворот.

Основные правила установки секционных ворот своими руками

Выдерживать уровень проема, так как ворота такого типа перекосов не любят.
Использовать только те комплектующие, которые указаны производителем.
Во время установки нужно перенести схему монтажа на проем ворот (она есть в инструкции). Также необходимо пометить карандашом места, где будут крепиться профили.
Несущие детали можно начинать закреплять строго с нижней ламели.
После этого производится сборка полотна секционных ворот, делается это от нижней панели к верхней.
Далее нужно проследить, чтобы верхняя створка плотно прилегала к нащельнику

Если такого прилегания не получилось, то можно этого добиться, отрегулировав верхние кронштейны.
После чего, можно произвести монтаж засовов, ручек и замков.
Следующим шагом, нужно произвести монтаж торсионных пружин, также важно проследить, чтобы тросы были хорошо натянуты, и подсоединение электропривода.
Заключительным этапом необходимо произвести установку ограничителя для хода полотна ворот, и проверить их процесс открытия и закрытия.

Таким образом, процесс установки секционных ворот Дорхан представляет собой достаточно простой процесс, который не отнимет много времени.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Для классических ворот монтаж механизма начинается после выбора электропривода. Он может быть линейный либо рычажный. Если расстояние между внутренней частью столба и петлёй не более 1,5 см, то потребуется линейный механизм. Он будет стоить меньше и выглядеть привлекательнее.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться.
Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот. Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные.
К открытым на 90 градусов створкам приваривается кронштейн.
Установка приводов к кронштейнам.
Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма.
После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов.
Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство.
Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

  1. Проверить работу самой конструкции, она должна плавно передвигаться.
  2. Собрать привод в согласно инструкции, внимательно следуя указаниям.
  3. Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
  4. Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
  5. Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
  6. Провести электропроводку.
  7. Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Автоматика на откатные ворота устанавливается в несколько этапов:

  1. Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
  2. Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
  3. Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
  4. Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
  5. Проверяется работа конструкции.

Чаще всего установкой гаражных ворот занимаются профессионалы, однако некоторые автолюбители предпочитают выполнить работу своими руками

В таком случае важно уделить внимание этапу подготовки, следовать инструкциям, после чего тщательно проверить работу конструкции

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича

И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником

«В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Полезные советы

На какие детали стоит обратить внимание при выборе подходящих гаражных ворот? Примите к сведению несколько важных советов

При покупке обязательно проверьте надёжность полимерного покрытия и узнайте, каким образом была проведена оцинковка элементов. Эти показатели влияют на долговечность ворот. Обычно оцинковка осуществляется методом порошкового термонапыления.

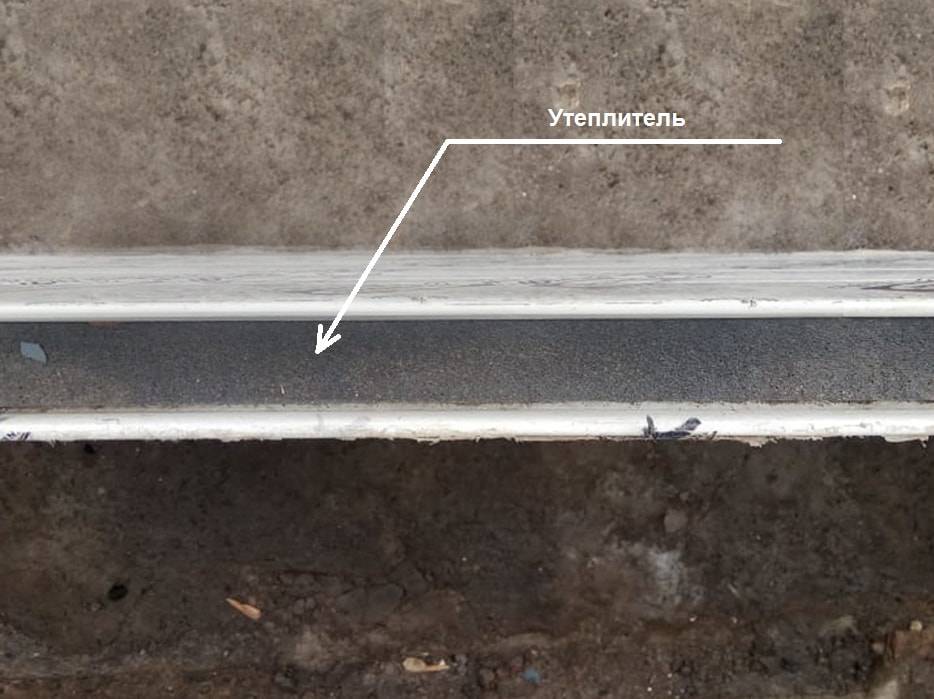

Требуйте только качественный полиуретановый наполнитель, если остановились на панелях

Это позволит им прослужить дольше, не расслаиваясь, и сохранить свои теплоизоляционные свойства.
Обратите внимание на стыки — там должен быть использован только качественный и износостойкий полимер.
Узнайте у продавца, укреплены ли панели металлическими пластинами, так как это обеспечивает дополнительную прочность.
Установите блокировочное устройство на торсионные пружины, чтобы ворота при поломке не упали на вас или на ваше авто.
Выбирайте материал, подходящий для вашего климата. В местности с повышенной влажностью или суровыми погодными условиями потребуется антикоррозионная защита. Спросите, как отреагирует конструкция на сильные морозы.
Уточните, осуществляется ли гарантийное обслуживание ваших ворот

Поинтересуйтесь, сколько продержится конструкция в случае взлома, чтобы знать, стоит ли устанавливать дополнительные засовы или замки.
Помните, что «замки — для честных», поэтому сигнализацию, видеонаблюдение и другие средства для охраны вашего гаражного имущества никто не отменял.

Электропривод автоматического открывания устанавливается как на виду, так и маскируется в полу. Учтите, что наибольшее расстояние, с которого срабатывает система автоматического открывания — это 50 метров. Привод потребляет от 240 Вт до 260 Вт и не нуждается в специальном обслуживании, но для него понадобится автоблокировка при попадании инородного тела под створки (или полотно). А с помощью пульта можно как открывать ворота, так и включать свет в гараже.

Учтите, что при покупке вам назовут цену за базовый комплект, состоящий из полотна, рамы, запоров и ручного привода, а все дополнительные аксессуары и элементы придётся оплачивать по отдельности.
Выбирая образец, убедитесь, что пальцы не защемляются стыками секций. У разных фирм профили сопряжения секций отличаются.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Способы автоматизации ворот


Варианты автоматизации ворот Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

  1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
  2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

Этап 1. Подготовка оборудования

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

  • лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
  • электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
  • перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
  • отвертка;
  • плоскогубцы;
  • кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

Размеры, схемы и чертежи

Изготовить самостоятельно секционные ворота для гаража не получится, панели придется покупать. При этом конструкция, произведенная на высокоточном промышленном оборудовании, отличается большей прочностью и качеством работ.

Можно попробовать самостоятельно установить купленное изделие, но это требует больших усилий и серьезной инженерной подготовки. Размеры гаражных секционных ворот состоят из нескольких важных параметров. Необходимо знать следующие величины:

  1. Ширину проема. Она зависит от ширины автомобиля и желания владельца. Обычно оставляют приблизительно 30 сантиметров по бокам ворот.
  2. Высота гаражного проема. Учитывается высота транспортного средства. Конечно, машины отличаются габаритами – для высокого внедорожника предусматриваются соответствующие проемы.
  3. Высота притолоки. Это расстояние от верхнего края проема ворот до потолка. В случае с секционными воротами, чем больше этот показатель, тем лучше, но он не может быть менее 40 сантиметров, поскольку, поднимаясь, конструкция располагается именно под потолком.
  4. Глубина гаражного строения. Она должна позволить установить необходимое оборудование. Ведь по краям проема проводится установка вертикальных направляющих, которые, плавно изгибаясь, образуют потолочную конструкцию для подъема.

Для удобства изделие можно заказать с дверью. Такой вариант очень удобен, он позволяет пользоваться калиткой, входить и выходить из гаража, не поднимая ворота. Ее можно сделать с порогом или без него. Дверь без порога предпочтительней, поскольку, чтобы затащить в гараж тяжелые грузы, мопед, мотоцикл, не нужно прикладывать усилий и полностью открывать гаражный проем.

Конструкция сендвич-панелей позволяет, в случае установки двери, избежать зазоров, щелей, ворота сохранят свои тепло- и шумоизоляционные свойства.

Основные правила выбора гаражных ворот

Гаражные ворота выполняют две важные функции — обеспечивают защиту и являются декоративным элементом экстерьера. По правилам, сначала выбираются ворота, а потом уже проектируется или перестраивается сам гараж.

Рама ворот может быть внутри гаража и снаружи

В первую очередь учитываются такие важные параметры, как размер и внешний вид будущих ворот, особенности проёма, тип монтажа и управления, а также требующиеся дополнительные аксессуары. Существуют государственные нормативы для выбора гаражных ворот. Согласно ГОСТу 31174–2003, для малолитражки или мотоцикла рекомендуются ворота шириной 1,80–2,20 и высотой 2 метра, а для габаритных авто ширина должна составлять не менее 480 см. Ну а для того чтобы подогнать размер гаражных ворот под имеющийся автомобиль, существует специальный алгоритм. К ширине одной машины (или сумме двух) прибавляем 45 см с обеих сторон, а по высоте это должна быть «высота машины плюс стандарт запаса». По ГОСТу это 2,3 – 2,6 метра.

Почти все компании также могут изготовить изделие нужного размера. Но есть и ограничения. Они касаются нагрузки, которую может вынести сама конструкция, а точнее рама ворот из стали или алюминия. Нагрузка не может превышать 15 килограмм на квадратный метр. Допускается ширина ворот до 5 м, а высота — до 3 метров.

Способы установки

Есть два способа монтажа гаражного полотна — в проёме и за ним. Если изделие предназначено для установки в проёме, то размер его должен быть меньше (точную цифру следует уточнить). Гаражные ворота, которые монтируются вне проёма, должны быть шире. Все размеры обычно регламентируются производителями.

Что позволяет повысить долговечность ворот?

Как выбрать ворота, декоративное покрытие которых останется в первозданном виде даже спустя несколько лет?

В первую очередь обратите внимание на качество самих стальных листов, из которых изготавливаются ворота. Лучшая защита от коррозии – это цинковое покрытие толщиной не менее 16 микрометров (расход 225 г/м2)

Не последнюю роль играет и качество лакокрасочного покрытия. Какой бы оттенок не был выбран, нужно быть полностью уверенным не только в его насыщенности, но и качестве. «Алютех» — единственная компания, которая использует полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА), эффективно противостоит механическим воздействиями, влаге и химическим веществам, защищает от коррозии, следовательно, декоративные свойства ворот сохраняются весь период эксплуатации конструкции. Рекомендованная толщина слоя покрытия — 25-35 микрометров, толщина грунтовочного слоя 5-7 мкм. С такой защитой точно не придется тратиться на ремонт.

Покрытие ПУР-ПА на воротах Alutech словно кольчуга защищает полотно от царапин и потертостейС лицевой стороны на панели «Аютех» наносится полиуретановое покрытие, модифицированное частицами полиамида

Как еще защитить ворота от коррозии

Правильный выбор – использование метизов с многослойным композитным антикоррозийным покрытием. Самонарезающими винтами к полотну крепятся роликовые кронштейны. Но для регионов с повышенной влажностью по-прежнему актуальны метизы из нержавеющей стали

Из этого же материала должны быть изготовлены оси роликов, обязательно обратите на это внимание

Направляющие также нуждаются в защите от ржавчины. Профили должны быть изготовлены из оцинкованной стали и покрыты порошковой краской.

Цены на метизы

метизы
Фурнитура и профили из нержавеющей стали

Даже самые качественные ворота нуждаются в уходе. Своевременное нанесение смазки, например, Литол 24, продлит срок службы металлическим элементам, таким как пружины, оси роликов и кронштейны.

Первые шаги – грамотное начало работ

Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.

Прежде чем приступить к работе, необходимо определиться с типом механизма и сделать чертеж

В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки

Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку

На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.

Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные самодельные ворота для гаража с минимальными временными затратами.

Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

Что привлекает

Ворота секционные на гараж занимают лидирующие позиции на современных рынках продаж. На самом деле, это не удивляет, ведь действительно такие конструкции неповторимы, они не только имеют современный вид, но еще отличаются надежностью и долговечностью.

Они могут делаться в различной комплектации, и с ней надо определиться на начальной стадии покупки. От этого и цена может отличаться довольно существенно.

Итак:

  • В случае, если оставить ручной привод, но при этом отказаться от механического привода, можно будет сократить расходы на четыре тысячи рублей, но при этом вы лишаетесь и удобства эксплуатации, не забывайте.
  • Конечно, можно и не использовать панели с декорациями, но здесь нужно понимать, что вы лишаетесь оригинального внешнего вида конструкции, а для кого-то этот момент считается важнейшим.
  • Но если вы станете выбирать поворотно – подъемный тип ворот (см. Ворота гаражные подъемно поворотные: описание и изготовление), то знайте, что таким образом можно неплохо сэкономить. Конструкция может быть реализована своими руками, учитывайте это обязательно.

Принцип работы подъемных ворот

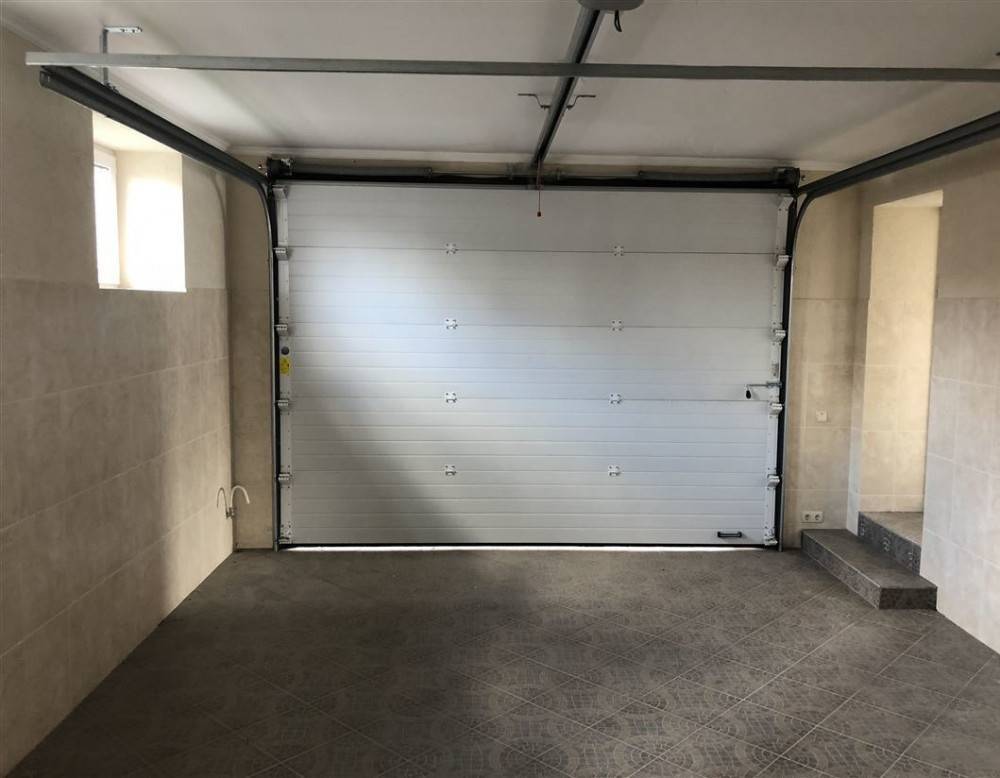

Секционные гаражные ворота

Полотно состоит из отдельных секций, соединенных петлями и установленных в раму. К краям проема и на потолке крепят направляющие полозья для перемещения сегментов. В процессе открывания секции поворачиваются под углом и уходят на перекрытие одна за другой. В комплект входит пружинно-рычажный привод или система противовесов.

Виды подъемных ворот:

  • Поворотные. Относятся к категории простых структур, в конструкции есть створка, двигатель, стальная рама. Дверь поднимается под прямым углом, передвигается внутрь на потолок.
  • Складные. Плотно включает несколько секций шириной 40 – 60 см, при открывании сегменты перемещаются по направляющим полозьям.
  • Рулонные. Дверь складывается из тонких алюминиевых ламелей. Полотно при открывании наматывается с помощью троса на барабан, крепящийся под потолком. Компактная структура отличается низкой прочностью против взлома.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна

Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

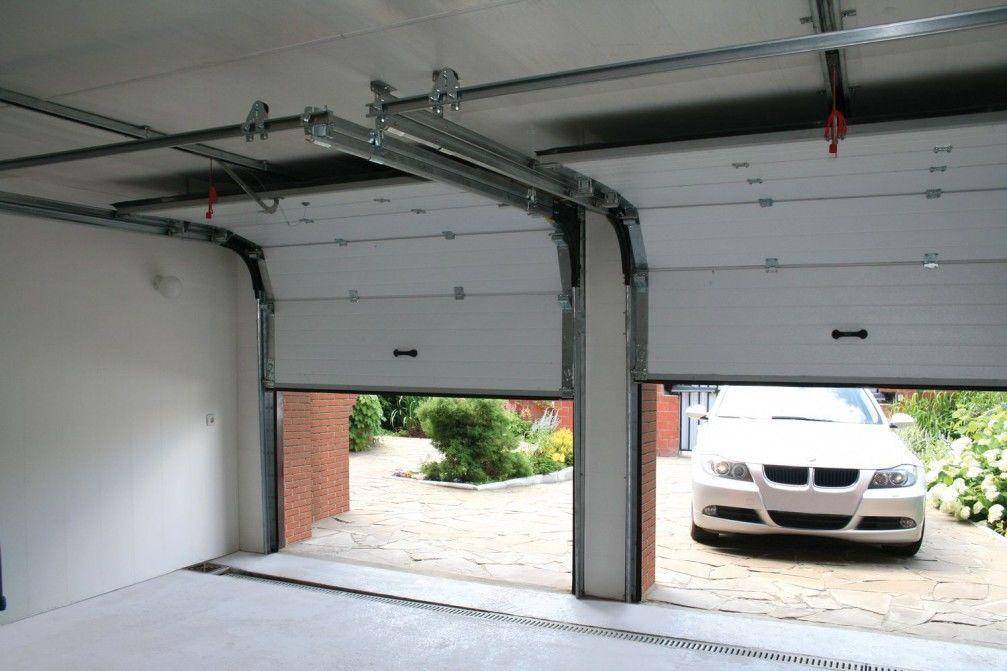

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
Ролики

Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

  • деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
  • деревянные бруски 100×100 мм, которые будут применены для потолка;
  • уголки из металла 40×40×4 мм для рельс;
  • металлический прут диаметром 8 мм;
  • пружина с внутренним диаметром 30 мм;
  • металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
  • штыри из металла. Они понадобятся для закрепления конструкции;
  • швеллер 80 на 45 мм;
  • полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

  • сварочный аппарат;
  • дрель со сверлами по металлу и дереву;
  • болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

  • карандаш;
  • уровень;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • молоток.

Этап 3. Подготовка проема

После того как будут подготовлены все инструменты, проведены необходимые замеры, можно заказать воротную группу. На процесс её изготовления уходит от двух недель, за которые требуется провести полную подготовку проема.

Подготовительный этап включает такие шаги:

  • оштукатурить потолок, стены: после проведения монтажных работ этот процесс нельзя будет выполнить;
  • проверить плоскость каждой из стен по отношению к расположенным по соседству. Если нет совпадения проема и стен, то установку придется отложить. Малейшие погрешности из-за правильной горизонтальной формы конструкции, не допустимы, в этом случае, нельзя будет гарантировать не только эстетичность, но и надежность креплений всей системы. В зимний период под такое строение обязательно будет задувать снег и холодный воздух, что будет приводить к промерзанию здания;
  • отделать притолоку, пристенки с помощью металлического уголка.

Рекомендации по въездным системам для грузовых автомобилей

Общие принципы выбора ворот, предназначенных для установки в помещениях для хранения грузовых автомобилей, аналогичны критериям подбора въездных систем для легкового транспорта. При этом учитываются габариты конкретных автомобилей, а также ширина ворот, зависящая от специфики подъезда грузового транспорта и его размеров.

Данные для расчёта

Рассмотрим справочные значения, необходимые для выполнения расчётов размеров ворот. Руководствуясь указанными в таблицах значениями, следует вносить поправку в габариты проёма, с учётом особенностей подъезда грузового транспорта и его размеров.

Поправка к ширине ворот при перпендикулярной и угловой парковке определяется по таблице:

Длина грузового автомобиляШирина транспортного средстваПоправка к ширине проёма, которую следует прибавить к габариту автомобиля при перпендикулярном подъездеПоправка к размеру проёма, которую следует прибавить к ширине машины при угловом въезде
6–8 метров2–2,5 метра1 метр1,5 метра
более 8 метровболее 2,5 метра1,2 метра2,0 метра

Для грузовых транспортных средств минимальный интервал между автомобилями при одновременной парковке в гараже составляет 70 см.

Секционные ворота

Подобные конструкции складываются из нескольких отдельных секций, скрепленных друг с другом. Благодаря такой форме ворота легко загибаются под потолок, не занимая свободное место в гараже. Секции скреплены шарнирами на определенных расстояниях, поэтому они не люфтят и в разложенном виде представляют собой цельную конструкцию. Для более широких проемов используются несколько шарниров.

Секционные ворота

Собирается такая конструкция достаточно просто. В проеме устанавливаются профили, по которым секции скользят, как по рельсам. Единственная возможная сложность заключается в сгибе профилей под потолком. Он необходим для закрепления секций при открытых воротах.

Ворота скользят по рельсам с помощью вращающихся роликов. Секционные ворота могут выглядеть по-разному, но данный принцип действия один для всех.

Как и подъемно-поворотные ворота, секционные могут быть холодными или теплыми (с добавлением утеплителя). Если в гараже проведено отопление, то выбирайте второй вариант, который будет сохранять тепло внутри. Если же своего отопления нет, то не обязательно тратиться на ворота с утеплителем.

Холодные секционные ворота имеют свойство громко дребезжать при открытии и закрытии, так как состоят из простых металлических листов. Если гараж находится близко к дому, то каждый раз вы будете «наслаждаться» этими звуками.

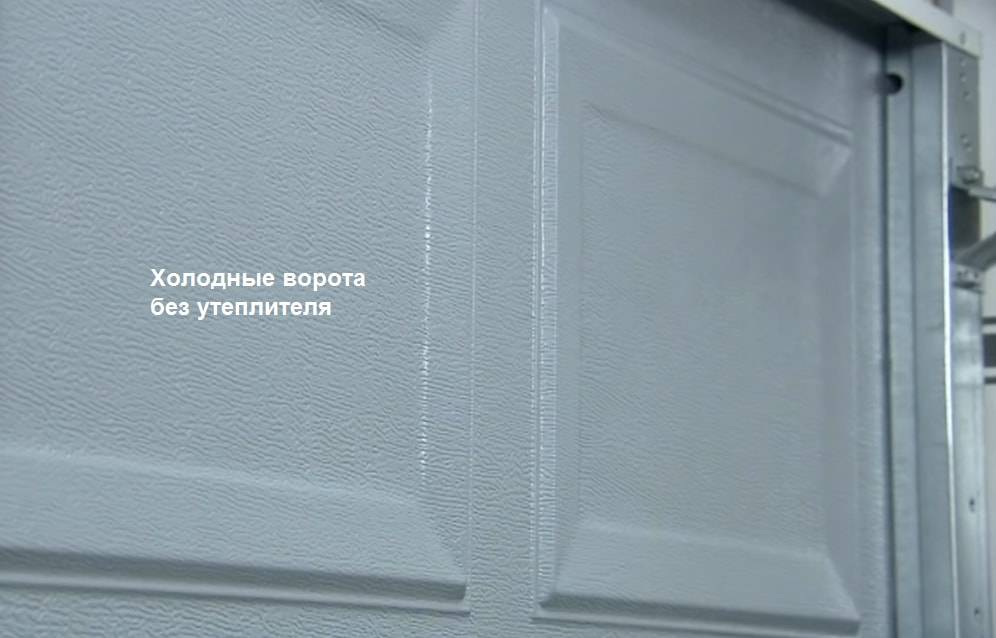

Холодные секционные ворота

Теплые ворота изготавливаются из сэндвич-панелей: утеплитель, обтянутый двумя металлическими пластинами с обеих сторон. Выбор металла для таких ворот достаточно обширен, а вот утеплитель почти всегда представляет собой одну и ту же пену, реже – пенополиуретан или минеральная вата.

Теплые ворота

Как правило, вид утеплителя вообще не имеет никакого значения, так как он все равно закрыт с двух сторон металлическими панелями. Обычно такие ворота монтируются в отапливаемые гаражи, а также те, которые находятся близко к дому, так как сэндвич-панели не издают громких звуков при открытии и закрытии.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
