Установка подъёмных ворот в гараже: что важно знать?

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

• Опорная коробка.
• Рулонное полотно.
• Направляющие.
• Петли.
• Валы.
• Регулирующие баланс пружинные системы.
• Подвесы.
• Уплотнительная прослойка и др.

Опорный короб

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

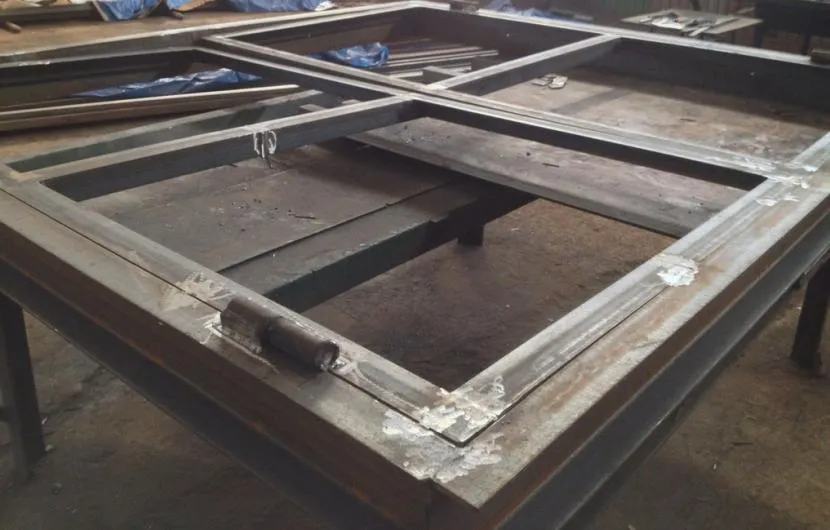

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

• Распахивающиеся (4).
• Из сэндвич-панелей (секции, 1).
• С подъемно-поворотным механизмом (2).
• Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Материалы для каркаса, обшивки

Для создания рамки рекомендуется использовать профильные трубы прямоугольного сечения 40*20 мм с толщиной стенок 2 мм.

Для поперечин, продольных балок хватит труб размерами 20*20 мм, толщина стенок остается такой же.

Материалом для направляющих вполне может стать швеллер шириной по 20 см.

Чтобы сделать коробку, куда будет ставиться привод, допускается брать брус размерами 100*50 мм или металлический уголок с полкой 50 мм.

Для обшивки отлично подойдут:

1. Профнастил. Отличается высокой прочностью, длительным сроком службы. Листы имеют защитное антикоррозийное покрытие. Сырье устойчиво к воздействию среды. В продаже широкий выбор цветов. Удобно резать на нужные фрагменты.
2. Дерево. Не столь популярный материал из-за подверженности гниению, порче насекомыми. Пожароопасен. Перед монтажом любые деревянные детали нуждаются в защитной обработке. Прочность в разы ниже, чем у профлиста. Из плюсов – низкая цена, красивый вид.
3. Оцинкованная сталь. Подходит для обшивки ворот. Покрыта защитным антикоррозийным составом. При крепеже нужно быть внимательным, чтобы не повредить защитный слой, иначе материал начнет ржаветь.
4. Сэндвич-панели. Материал практичен, моется. Установка простая. Обладает отличными тепло- и звукоизоляционными свойствами. Пожаробезопасен.

Для утепления рекомендуется брать плиты пенополистирола, минеральной ваты или пенопласта.

Пользователи также интересуются:

• Как сделать откатные ворота
• Из какого профиля сделать ворота

Делаем откидные ворота своими руками

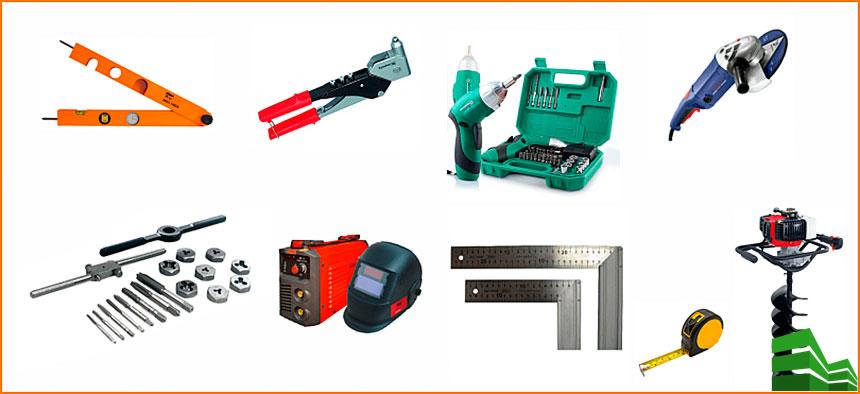

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Выбор конструкции и материалов

Решив делать гаражные ворота своими руками, следует сначала определиться с тем, какой в них будет установлен механизм.

Обычно в такие дверные конструкции монтируют шарниры с рычагами, так как они обеспечивают простое перемещение полотна и защищают от блокирования щита.

Но такой механизм установить не просто, так как направляющие профили нужно монтировать без ошибок, а пружины хорошо натягивать. Если монтировать профили не вертикально и не параллельно друг другу, то заклинит щит.

В этом случае дверная конструкция будет иметь трос, фиксируемый к углам рамы и пропущенный через блок, чтобы он подошел к шкиву лебедки.

На конце этого приспособления располагается противовес. На его массу влияет вес щита дверной конструкции. Подобный механизм находит применение только при сооружении массивных ворот для гаража.

Следующий шаг в сооружении гаражных ворот своими руками – это создание проекта.

Сделанные чертежи обязательно должны отражать размеры дверного проема и другие важные габариты. После всех расчетов следует заняться подготовкой материалов и инструментов.

Потребуется приобрести следующее:

• бруски из дерева с сечением 12×8 см (для изготовления коробки) и 10×10 см (для крепления к потолку);
• металлические штыри;
• уголок, предназначающийся для рельсов (с сечением 40x40x4 мм) и рамы (3,5×3,5×0,4см);
• швеллерный кронштейн с параметрами 8×4,3×0,5 см;
• пружина, диаметр которой составляет 3 см;
• прут из металла толщиной не более 8 мм.

Задумав создавать ворота подъемно-секционного типа, сэкономить на материалах вряд ли получится.

Если не хочется сильно тратиться, придется чем-то пожертвовать, например, отказаться от механического привода в пользу ручного.

Но это чревато неудобством открывания дверной конструкции. Кроме того, стремясь сократить расходы, можно изменить параметры проема, то есть сделать так, чтобы в него вмещался минимум панелей.

Большие траты не грозят тому, кто решил изготавливать автоматические ворота подъемно-поворотного типа.

Как будет видно в следующем видео, при реализации проекта по созданию такой конструкции трудностей не возникнет.

Если сооружать эти двери для гаража самостоятельно, то придется вкладываться только в материалы.

Видео:

Этап 1. Подготовка оборудования

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

• лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
• электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
• перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
• отвертка;
• плоскогубцы;
• кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

• пружин;
• роликов;
• рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

• распашными;
• раздвижными;
• откидными;
• раскладными;
• откатными;
• роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

• ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
• высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров. Гаражные ворота включают следующие составные элементы:. Гаражные ворота включают следующие составные элементы:

Гаражные ворота включают следующие составные элементы:

• раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
• каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Требования к распашным гаражным воротам

Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.

Гаражные ворота проектируются достаточно широкими Источник svarka-sibir.ru Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.

Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.

Какую выбрать модель?

Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером. Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу. К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков. Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы “ездящие” элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.

Важно! Ворота могут быть также без автоматики, с ручным управлением или автоматическими на электроприводе. Естественно, первые дешевле. Стоимость составит с 14 до 75 тысяч рублей

От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки

Стоимость составит с 14 до 75 тысяч рублей. От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков

https://youtube.com/watch?v=dWrA7YjjETU

https://youtube.com/watch?v=JjQMFMlJtw0

Условия, которые должны выполняться перед установкой

Проем гаража обязательно должен быть укреплен металлическим каркасом. Это может быть швеллер или каркас, сваренный из уголка и металлических пластин.

Расстояние от боковой стороны проема до стены должно составлять не менее 250 мм, со второй стороны должно быть точно такое же. От верхнего края проема до потолка расстояние должно составлять не менее 350 мм.

Материал для установки секционных ворот

Рекомендуем не пытаться самостоятельно изготавливать механизмы и полотно для гаражных ворот. Это займет много времени и маловероятно, что у вас получится сделать качественно и надежно. Причиной этому может быть отсутствия современных материалов и фирменных комплектующих.

Лучшим вариантом будет заказать стандартный комплект ворот по размеру проема и собрать их самому по имеющейся инструкции.

Ламели представляют собой сэндвич-панель, которая состоит из оцинкованной стали, окрашенной с внешней стороны полимерной декоративной краской. Между панелями проложен слой утеплителя.

Для гаражей неотапливаемого типа можно выбирать ламели толщиной 20 мм, для отапливаемого гаража рекомендуется брать ламели толщиной от 35 мм.

Разнообразные виды панелей дают возможность выбрать под свои запросы

С готовыми деталями, подогнанными под необходимые размеры проема, установка ворот не займет много времени. Желательно во время монтажа и настройке механизмов иметь помощника.

Необходимые инструменты для работы:

1. Для разметки понадобится уровень и рулетка.
2. Пассатижи и отвертки для монтажа.
3. Шуруповерт и дрель для крепления направляющих к стене проема и потолку гаража.
4. Болгарка на случай обрезки материала.

Необходимые инструменты и материалы для подъемных ворот

Главным требованием к тому, какой понадобится материал, является его прочность и подобающий вид.

Для гаражных ворот используется разнообразный материал и инструменты:

• древесина;
• металл (листовой) на каркас;
• листовой материал из пластика;
• профиль (стальной или железный), швеллер или металлический уголок;
• противовесы;
• трос (цельный и стальной);
• профильная труба;
• уголки, кронштейны (закладные детали обязательно должны быть металлическими);
• направляющие полозья (только стальные);
• пружины (возвратные);
• резиновые профили для уплотнения;
• накладки для отделки, изготовленные из стали;
• аппарат для сварки деталей;
• разнообразные отвертки;
• ключи гаечные;
• дрель;
• рулетка;
• молоток;
• уровень.

Если предстоит работа с металлическими деталями, то пригодится болгарка. Для распила деталей из дерева и других работ понадобится шуруповерт и лобзик (электрический).

Если ворота в гараж изготавливаются на территории с преобладанием сурового климата, необходимо приобрести материал для утепления ворот.

Количество необходимого материала, его параметры и размеры будут зависеть от индивидуального чертежа ворот гаража.

Желательно, чтобы в конструкции присутствовала калитка для исключения максимального попадания в помещение холода в зимнее время года.

Как изготовить каркас под калитку? Можно использовать бруски из дерева, для отделки применяют профлист или любой другой легкий материал, который крепится на саморезы. Отделка используется, чтобы гараж имел красивый вид.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Что надо подготовить для монтажа: инструменты и материалы

Если вы хотите сделать подъемно-поворотные ворота своими руками с качественным результатом, потребуется следующий набор инструментов:

• Сварочный аппарат, угловая шлифовальная машина (болгарка), дрель и набор сверл.
• Молоток, лобзик, отвертки, набор гаечных ключей.
• Строительный (водяной) уровень, маркер, рулетка.

Набор материалов зависит от того, из чего будет изготавливаться плоскость ворот. Для конструкции может потребоваться:

• Профиль (стальной или алюминиевый) или деревянный брус разного сечения.
• Панели из древесины или пластика для полотна.
• Излюбленный материал для зашивания полотна – профильный лист. Его плюс – заводская антикоррозийная защита.
• Ролики и рычажно-пружинный механизм. Их проще всего подобрать в специализированном магазине.
• Швеллер для направляющих; его подбирают, отталкиваясь от ширины роликов.

Механические ворота с дверью

• Металлический уголок или брус. Они пойдут на изготовление коробки, в которой расположится рычажно-пружинный механизм.
• Метизы: анкеры, штыри, саморезы.
• Материал для теплоизоляции. Подойдет пенополиуретан, но из соображений экономии бюджета ему нередко предпочитают пенополистирол (плотность 15-25 кг/м³, толщина 4 см).

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.
