Каркас двухслойной перегородки
Каркас двухслойной перегородки может быть выполнен толщиной 50/75/100 мм с использование соответствующих профилей ПС 50/75/100 мм.
По самому определению данного типа перегородки каркас делается в один профиль шириной. По потолку и полу границы перегородки монтируются направляющие профили (ПН). Стоечные профили (ПС) вставляются в профили ПН строго вертикально и прикрепляются к ним просекателем или клоп-шурупами, по 8 штук на одну стойку.
Важно, чтобы края листов ГКЛ при креплении на каркас попадали на середину профилей. Из этих соображений, выбирается шаг между стойками каркаса и установка дополнительных горизонтальных профилей между стойками
Мы знаем, что размеры гипсокартонного листа хорошо делятся на 600, поэтому и расстояние между профилями каркаса перегородки логично выбрать кратно этой цифре – 600.
Важно! По технологии, нормальный шаг стоек в перегородках высотой до 4 метров, должен быть 600 мм, но не менее 250 мм, для любого размера профилей ПС. В подтверждении ловите таблицу
table1
Правила установки дверной коробки
Перегородка из ГКЛ с дверной коробкой
После установки перегородки в проём устанавливают коробку, предназначенную для подвешивания двери. Нужно выставить по уровню деревянный косяк, на который уже установлены петли. К стойкам проёма он полотно крепится с помощью добротных саморезов, крепление производится в трех-четырех зонах. Косяк удастся надежно закрепить, ведь в обозначенных местах до этого были установлены деревянные бруски.
Коробка установлена, можно подвешивать дверь. Принято выбирать для таких конструкций максимально легкое полотно, тогда перегородка не будет перетягиваться в какую-либо сторону.
Плюсы и минусы
Удивительно, но простые перегородки из гипсокартона сегодня считаются неотъемлемой частью практически любого ремонта. Конструкция, состоящая из стального каркаса с пришитыми к нему ГКЛ, не выбивается из антуража практически любого дизайнерского проекта.
Конечно, модуль стены после монтажа нуждается в отделке, но нанести декоративную штукатурку или лакокрасочный материал на гладкую поверхность труда не составляет. В числе очевидных преимуществ классических современных конструкций из гипсокартона:
- Низкая стоимость и чистота во время возведения конструкции. Дешевый, универсальный и огнеустойчивый материал идеально подходит для обустройства зонирования.
- Гладкость возводимой на вертикальных стойках поверхности. Гарантия отсутствия проблем на этапе отделки. Гипсокартон можно штукатурить, красить, облагораживать плиткой или оклеивать обоями.
- Элементарный процесс монтажа. Справиться с работой по установке ГКЛ-перегородок сумеет даже человек, никогда с подобной работой не сталкивавшийся.
- Возможность проведения скрытой проводки возле двери. Облегчение процесса проектирования и расположения слаботочных систем — нет необходимости в штроблении монолитных стен.
Впрочем, у листов гипсокартона для монтажа есть и недостатки. Речь идет о низкой влагостойкости, механической хрупкости и плохой звукоизоляции. По всем остальным параметрам материал по-настоящему хорош.
Перегородка С112

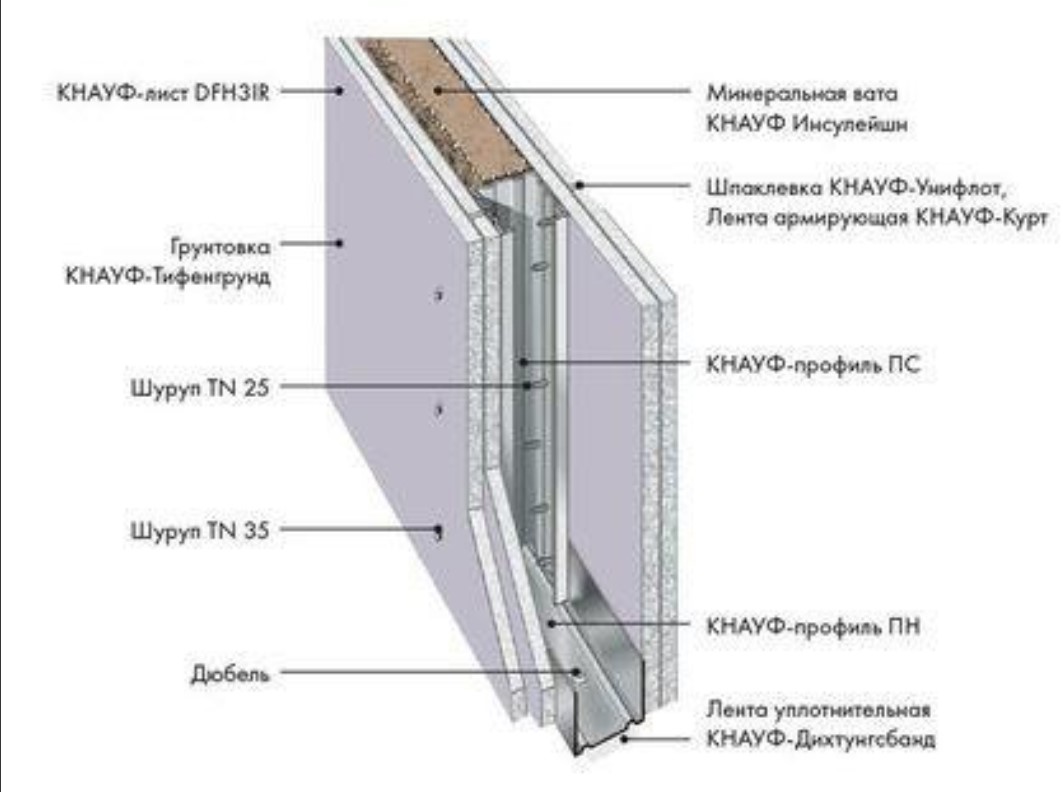

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом. Особенности перегородки:
Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.
Монтаж перегородки С112
Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и . После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении. Монтаж перегородки кнауф проводится следующим образом:
- При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
- На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
- Первыми крепятся . Для отрезания профиля нужной длины используются ножницы для резки металла.
- Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
- С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
- Аналогично НП крепиться на потолочном перекрытии.
- После этого следует измерить длину стоечного профиля от потолка до пола.
Пример крепления стоечных профилей
- Длина должна быть на 1 см меньше, чем высота помещения.
- На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
- Если стена из гипсокартона Кнауф, тогда профили . Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.
Схема крепления листов гипсокартона Кнауф
- Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.
Схема устройство двойного стоечного профиля
- Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
- Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
- От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом. Схема соединения стоек
- От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.
Чертеж с размерами для монтажа стоечных профилей
- Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.
Обшивка гипсокартоном перегородки С112
После смонтированного металлического каркаса начинается . Лист от пола должен крепиться на расстоянии 1 см. При необходимости необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.
С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.
Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и . Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.
После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.
Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции.
После шпатлевания следует приступить к . При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки. При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и .
Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках требуется сделать затирку от лишних кусочков. После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».
Подробный процесс
Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.
Смотрите в видео процесс монтажа перегородки Кнауф.
Технология монтажа изолятора под гипсокартон
В результате предварительной подготовки стен должны образоваться чистые, сухие поверхности, избавленные от любых неровностей в виде дырок, трещин и грибкового поражения. Очаги плесени вычищают и обрабатывают антисептиком, дефекты тщательно шпаклюют.
Для сборки обрешетки могут быть задействованы деревянные рейки или металлические профили. Первые привлекают высокими теплоизоляционными свойствами, но их нужно защитить от рассыхания, вторые не подвержены деформации, но уязвимы перед коррозией.
Заготовки фиксируют плоскорезами на границах стены, далее монтируют вертикальные рейки с шагом 60 см (утеплитель должен плотно заходить в образующиеся пазы).
Способ фиксации материала зависит от его сущности. Пенопластовые плиты устанавливают с помощью специальных дюбелей и клея, стыки дополнительно укрепляются строительным скотчем, щели в зоне сопряжения с горизонтальными поверхностями нужно заполнить силиконовым герметиком. Для закрепления минеральной ваты понадобится пенообразный клей: его распределяют по периметру плиты и наносят немного в центре.
Пароизоляционный слой может быть образован из плотной полиэтиленовой пленки или строительной фольги. Далее приступают к обшивке пирога гипсокартоном с помощью саморезов. Щели заполняются шпаклевкой, зачищаются, чтобы предотвратить растрескивание замазки, сверху ее покрывают краской или специальной лентой. Если в основу была заложена обрешетка из металлопрофиля, чтобы предотвратить возникновение мостиков холода, в его полости нужно поместить ленты из основного теплоизолятора.
Срок службы рассмотренного решения определяется разновидностью задействованного утеплителя. В среднем, он варьируется в пределах 20-30 лет. По мере старения материал на треть теряет свои полезные свойства из-за слеживания и усыхания, поэтому следует своевременно менять его на новый.
Даже самая современная система отопления не всегда может эффективно обогреть квартиру, если не произведено утепление стен изнутри минватой плюс гипсокартон. Владельцам квартир нет смысла тратиться на установку отопительного оборудования, если изначально не произведены работы по утеплению сооружения .
Одним из серьезных путей утечки тепла является именно стена.
Хорошо тем, кто проживает в частном доме, так как там есть возможность утеплить конструкцию снаружи. Есть также возможность произвести утепление стен снаружи и в высотках, но тут потребуется помощь профессиональных промышленных альпинистов, что предполагает дополнительные траты на мероприятие. Потому в квартирах оптимальным вариантом будет утепление стен гипсокартоном с минватой.
Обычно при строительстве домов используется в качестве утеплителя минвата. С начала ее появления и до сегодня материал поддавался значительным изменениям, что стало причиной улучшений качества, снижения вредности для природы и человека. Также и сфера использования увеличилась, а потому ее часто применяют для утепления квартир изнутри.
Стоит помнить, что под определением «минвата» скрывается то, что она может быть разных типов, которые отличаются между собой характеристиками.
Это бывает вата:
- Каменная. Оптимальный вариант для утепления жилища изнутри. Вата упругая и прочная, не ломкая и не раздражает кожу или слизистые у человека. На протяжении всего срока использования этот утеплитель под гипсокартон не теряет своих изначальных качеств. Может в некоторой степени впитывать влагу, но при этом гигроскопичность у нее низкая.
- Стекловата. Химически инертна, не гниет и в ней не могут размножаться биологические объекты. Недостатком является то, что материал хрупкий и колючий, может раздражать кожу. Такой утеплитель не рекомендуется применять в жилых помещениях, так как волокна могут попадать в органы дыхания с пылью.
- Шлаковата. Она не подходит для организации термоизоляции в жилых помещениях по многим причинам. Кроме того, что материал ломкий и хрупкий, он со временем утрачивает свои свойства. В составе есть шлаки, которые могут увеличивать радиационный фон.
Хоть внутренние работы можно производить в любое время года, но специалисты рекомендуют браться за них, когда на улице сухо и нет мороза. Также и помещение в месте укладки утеплителя должно быть прогретым до температуры 15-20 градусов. Это не даст возможность влаге проникнуть в саму конструкцию. Так, гипсокартон с утеплителем прослужат дольше.
Изготовление стены из гипсокартона: обшиваем и утепляем
Преимущества гипсокартонных перегородок и их недостатки
Перегородки из ГКЛ имеют ряд преимуществ перед бетонными, кирпичными и деревянными:
- Межкомнатная стена с дверью из гипсокартона имеет хорошую звукоизоляцию, а если при монтаже был применен утеплитель, тогда посторонние звуки не проходят в комнату.
- Перегородка на металлическом каркасе имеет меньший вес, чем иная конструкция. Это не влияет на структуру здания.
- Гипсокартон выравнивает поверхность до идеальной, это большой плюс при декоративной отделке.
- Из ГКЛ можно сделать перегородку с аркой. Этот строительный материал при правильной обработке может принять желаемую форму.
- Гипсокартонная перегородка может служить лишь разделением комнаты на зоны и иметь полочки и ниши с подсветкой.
- Перегородка из такого строительного материала, как ГКЛ не горит и не выделяет ядовитые пары.
- Монтаж данной конструкции выполняется легко и быстро.
К минусам можно отнести такие факты, как прочность и хрупкость. Если в комнате сырость, то гипсокартонная конструкция деформируется. Использование перегородки:
- в ней возможно провести дополнительное освещение для комнаты;
- может служить шкафом или мини-гардеробной;
- служить нишей под телевизор;
- применяться как полочка для фоторамок и картин.
Смотря, какую функцию будет нести перегородка, её можно сделать до самого верха помещения или ниже.
https://youtube.com/watch?v=DQQ1OVj5cdQ
Инструменты и материалы
Теоретическое, общее устройство перегородки стало понятно, теперь поговорим о тех материалах и инструментах, которые будут необходимы для ее возведения. Итак, нам потребуется:
- Профиль для каркаса (рисунок 1). Материал делится на два типа: ПН – направляющий, который крепится к потолку и полу помещения. Он является креплением для стоечного профиля (ПС), который является несущим, обеспечивая жесткость конструкции. По ширине профиль бывает 50, 65, 75 и 100 мм, от этого параметра будет зависеть толщина нашей гипсокартонной перегородки.
- Изоляционный материал (рисунок 2). Возьмем самый распространенный и проверенный временем материал – минеральную вату, которой будет заполняться каркас конструкции для улучшения ее тепло — и звукоизоляционных свойств.
- Гипсокартон (рисунок 3). Этот материал будет закрывать наш каркас с обеих сторон. Отметим, что листы гипсокартона могут иметь разную толщину (от 9 до 20 мм) и различные характеристики стойкости к воздействию огня и влаги. Эти параметры необходимо учитывать индивидуально, согласно требованиям, которые мы предъявляем к нашей конструкции. К примеру, в ванной комнате она должна обшиваться листами ГКЛВ – влагостойкого типа, а для создания декоративных элементов можно использовать более тонкий материал.
Для изготовления перегородки из гипсокартона своими руками нам потребуется некоторый специальный инструмент, который, впрочем, весьма распространен и может найтись в арсенале любого домашнего мастера:
- Лестница-стремянка. Монтаж конструкции предусматривает высотные работы, поэтому стремянка будет нам просто необходима.
- Рулетка, уровень, отвес, карандаш и отбивочный шнур – потребуются для разметки расположения.
- Перфоратор. С его помощью мы проделаем в перекрытиях отверстия под дюбели для крепления направляющего профиля.
- Дрель-шуруповерт. Если вы решили делать перегородку своими руками, без этого инструмента не обойтись. Он поможет нам скрепить каркас конструкции и обшить его гипсокартоном.
- Ножницы по металлу. Потребуются для нарезания профиля на куски требуемой длины.
- Саморезы по металлу (белого цвета 10–20 мм), для гипсокартона (черные 20–25 мм) и дюбеля (60–70 мм). Необходимы для крепления профиля к потолку и полу, скрепления его в каркас и обшивки.
- Строительный нож со сменными лезвиями – для нарезания листов гипсокартона по размеру.
Монтаж гипсокартонной перегородки: пошаговая инструкция
Перегородка из гипсокартона своими руками строится по алгоритму в три этапа.
- монтаж каркаса;
- обшивка стен гипсокартоном;
- отделка.
Монтаж каркаса
Перед тем как начать делать межкомнатную перегородку из гипсокартона нужно подготовить место. Крепление направляющих профилей осуществляется к плитам перекрытия, а значит нужно удалить половое покрытие и отделочные материалы с потолка.
Процесс установки перегородки из гипсокартона
После разметки начинают изготовление основания с установки направляющих профилей UW. Для этого на несущих поверхностях сверлят отверстия под дюбели гвозди с шагом в 30–40 см. Профиль укладывают и вставляют дюбели. Забивают крепежные шурупы.
После этого строим каркас, устанавливая стойки. Стоечный профиль соединяют с направляющими рейками пресс шайбами. Количество стоек размещают с расчетом 3–4 штуки на один ГКЛ.

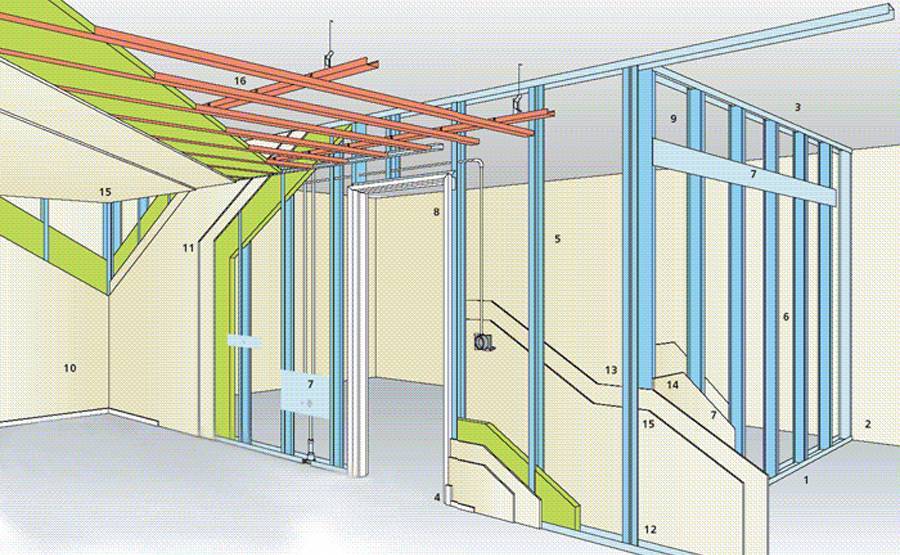

Поэтапный монтаж каркаса перегородки из гипсокартона
Со стоечного профиля для стен CD или из того же CW устанавливаем поперечные перемычки, которые крепят к стойкам. С поперечных реек для этого нужно срезать полки. Крепеж осуществляется саморезами по металлу – пресс шайбами или «клопами».
Важно помнить о том, что если на перегородку запланировано навешивать полки или бытовую технику, в установленный каркас нужно заложить деревянные бруски (толщина минимум 50 мм), и начертить схему их расположения. Но если этот момент упущен, потребуется приобретение специальных видов дюбелей
А также нужно сделать разводку проводки под бытовые приборы и освещение. Когда устройство каркаса готово, приступают к его обшивке. Посмотрите видео урок по монтажу перегородки из гипсокартона.
Обшивка гипсокартоном
Монтаж гипсокартона на каркас межкомнатной перегородки осуществляется с зазором от пола и потолка на 10 и 5 мм соответственно. Установить листы нужно стоймя. По длине материала может не хватить, поэтому потом добавляют маленькие куски, чередуя их расположение вверху и внизу. Шаг между саморезами должен составлять не более 25–30 см.
При ввинчивании крепежей, шляпки слегка притапливают в поверхность осторожно, не повреждая слой картона. Вкручивать саморезы начинают справа налево или наоборот, ни в коем случае не с изначальной фиксации углов
Когда построена одна сторона перегородки, делают закладки с шумоизоляцией, после чего приступают к обшивке противоположной поверхности.
Схема обшивки межкомнатной перегородки гипсокартоном

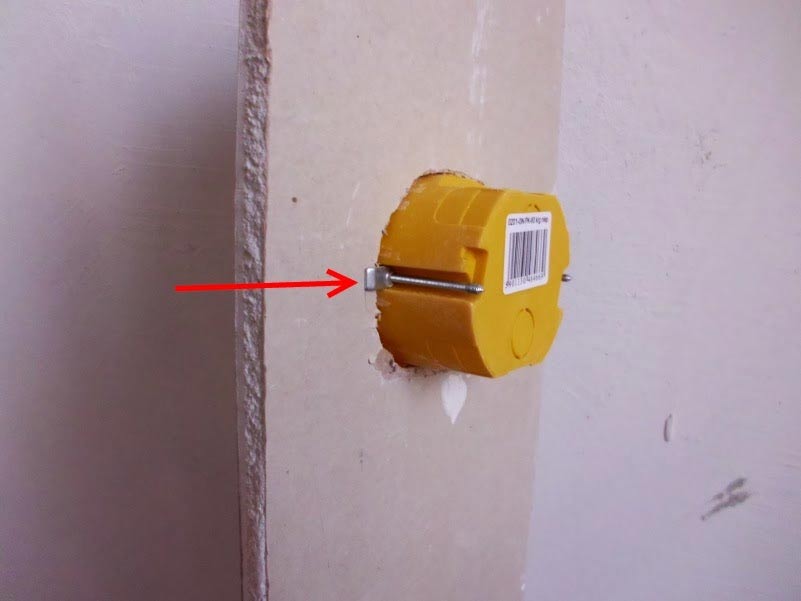

Под розетки в материале вырезают отверстия и выводят в них проводку.
Отделочные работы
Преимущество гипсокартона состоит в том, что после создания конструкции, возможно сразу приступить к её отделке. Начинают работу с заделки стыков и точек крепления. Стыки оклеивают серпянкой и прошпаклевывают готовой смесью. Точки крепления замазывают гипсовой штукатуркой. Перед шпаклевкой стены обрабатывают грунтовкой и дают ей подсохнуть в течение 30 минут.

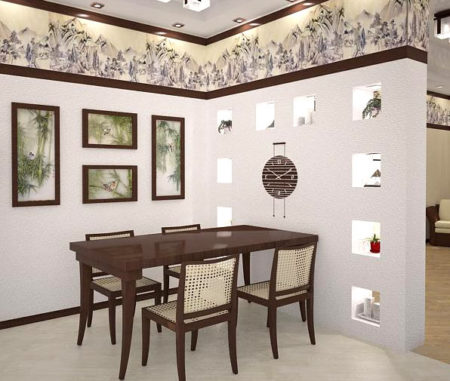

Вариант отделки и дизайна межкомнатной перегородки из листов ГКЛ
Шпаклевку поверхностей перегородки проводят универсальной или финишной шпаклевкой, слоем в 1 мм. Для этого используют шпатели или прямую кельму. Гипсовая смесь будет сохнуть несколько дней, после чего ее затирают и делают окончательный дизайн помещения. Преимущество таких перегородок в скорости их возведения, легкости и прочности конструкции. Можно быстро построить красивые, идеально ровные стены. Простой алгоритм работ дает возможность выполнить все самостоятельно, не прибегая к посторонней помощи.
Заключение
Процесс шумоизоляции межкомнатной перегородки из
гипсокартона, работа требующая определенных знаний и умений. Тот, кто ни разу
не держал инструмент в руках, навряд ли сможет все сделать правильно. Как сделать шумоизоляцию
перегородок из гипсокартона знает мастер, имеющий достаточный опыт
работы. Благодаря современным звукоизоляционным материалам можно защитить свою
квартиру от шума и создать комфортные условия для отдыха.
