Оборудование для гаража своими руками: рассмотрим подробно

Гараж-мастерская

В таком варианте все основное внимание уделено вопросам проведения более серьезных работ, связанных с техническим обслуживанием и ремонтом автомобиля, либо другой бытовой техники. В таком гараже возможно проведение сложных работ, таких как модернизация и переоборудование автомобиля, его тюнинг и дооснащение

Значительно увеличен комплект слесарного инструмента, необходимый для таких задач, появляются самодельные станки:

На верстаке уверенно поселился заточной станок (или точило, как принято говорить в узких кругах), первоначально сделанный самостоятельно из электродвигателя и наждачного круга, а впоследствии дооборудованный упором и защитным ограждением.
Тут же недалеко находится отрезной станок по металлу, изготовленный из угловой шлифовальной машины (болгарки, как говорят в тех же узких кругах), закрепленной в поворотный механизм, самостоятельно сваренный из уголков.
Рядом стоит станина с вертикальной направляющей, в которую можно закрепить электрическую дрель и получить пусть примитивный, но сверлильный станок.
Также присутствует сварочный аппарат и все сопутствующие инструменты, необходимые для проведения таких работ.
Обязательно присутствует зарядное устройство для проведения регламентных работ с аккумулятором и электрооборудованием автомобиля.
Вершиной станочного парка считается гаражный токарный станок, который выпускался промышленностью либо был изготовлен самостоятельно в условиях того же гаража.

Выбор системы заземления для гаража

Токарный станок своими руками

Чертеж небольшого токарного станка, который представлен, может пригодиться тем, кому изредка приходится сталкиваться с токарными работами, а настольный покупать нет смысла. Этот проект, конечно, не удовлетворит тех, кому нужна высокая точность и высокие обороты шпинделя, но для минимальных токарных работ он подойдет. Вместо шпинделя из болта М10, представленного на чертеже, используйте готовый шпиндель или патрон от дрели.

Предназначен для обработки деревянных и пластиковых деталей, диаметр детали — до 50 мм, а длина до 200, но можно пересмотреть при необходимости. Если взять его за основу, то заменив деревянное основание на любой металлопрокат, получаем подобие настольного станка для токарных работ по металлу.

Схемы и расположение потребителей

Мини-станок для заточки ножей – надежный и компактный

Теперь попробуем сделать приспособление, которое позволит затачивать кухонные и любые другие ножи. Действуем так:

Берем ненужный лист металла (в любом гараже он обязательно валяется где-нибудь в углу и ждет своего часа).
Фиксируем в нижней его части болт с резьбой, а сверху металлической пластины привариваем небольшой уголок.
На болтовую резьбу надеваем гайку. Она выполняет функцию шарнира для бокового передвижения нашего приспособления. С ее помощью можно изменять угол заточки ножей.
Привариваем к описанной гайке еще одну. Мы получили в болте готовое отверстие под шток. Его несложно сделать из тонкой проволоки.

Струбциной в станке будет верхняя часть листа. Проделываем в ней два отверстия. Прикладываем к станине струбцину. После чего прорезаем еще одно отверстие. Оно должно быть сквозным (общим для пластины и струбцины)

Далее делаем резьбу в станине, принимая во внимание длину брусьев для точения. Их оптимально сделать из искусственных алмазов. Более износостойкого и при этом совсем недорого изделия в природе не существует

А зажимы для брусьев изготовим за пару минут из куска эбонита либо оргстекла

Более износостойкого и при этом совсем недорого изделия в природе не существует. А зажимы для брусьев изготовим за пару минут из куска эбонита либо оргстекла.

Осталось лишь просверлить дополнительное отверстие на пластинке, расположив его подальше от ножа, и нарезать резьбу под болт, с помощью которого будет выполняться затяжка. Компактный и качественный инструмент для заточки готов! Ставим его на полку в гараже и используем по мере необходимости. Сделанные по описанной схеме станки можно брать с собой даже в поход. Весят такие гаражные точилки немного, места занимают минимум.

Стеллажи и другая необходимая мебель

Для гаража оптимальной считается металлическая либо пластиковая мебель. Различные модульные системы с сетками для мелочей, полки и тумбы позволяют не только удобно, но и красиво организовать рабочее пространство. Из необходимого стоит выделить:

рабочий стол;
тумбы;
табурет;
полки.

Мастеру не обойтись без большого количества различных деталей и инструментов, необходимых для ремонта автомобиля. Удобным вариантом для хранения инструментов считается стеллаж. Он, обычно, не занимает много места, но при этом позволяет разместить на ограниченном пространстве максимальное количество необходимых предметов.

Стеллажи

Необходимые материалы

Смотровая яма

Смотровая яма не обязательно должна быть в гараже. Если автовладелец предпочитает самостоятельно осматривать и ремонтировать свою машину, он может использовать для этого установленную на улице эстакаду. Если же решено делать смотровую яму нужно учитывать несколько важных условий:

пол и стены ямы должны быть забетонированы;
края ее нужно усилить металлическими уголками;
для удобного расположения инструментов, желательно обустроить в стенках ямы ниши-полки;
стенки ямы следует утеплить при помощи плит пенополистирола;
яму нужно закрывать крышкой, верхняя грань которой должна быть в один уровень с полом;
для сбора попавшей в яму воды следует сделать в ее углу дренажную лунку, и накрыть ее решеткой;
в яме необходимо установить светильники.

Варианты смотровых ям в гаражах

Изготовка и размещение оборудования и установок

Создать мастерскую в гараже своими собственными руками достаточно просто. Главное — на протяжении всего процесса следовать ранее разработанной схеме и учитывать приведенные в плане размеры. В случае если предметы не вписываются в общую обстановку, необходимо отказаться от использования подобных конструкций.

На время проведения работ внутри гаража рекомендуется оставлять автомобиль на улице. При использовании сварочного аппарата и болгарки нужно избегать попадания раскаленного металла на легковоспламеняющиеся материалы.

Стойка для дрели

Чтобы сделать стойку, потребуются:

наждачная бумага;
деревянные бруски (ширина 20 сантиметров или более);
мебельные направляющие;
тиски;
отвертка;
пила по дереву;
дрель.

Для изготовления стойки необходимо расчертить и вырезать в двух брусках отверстия (диаметр их соответствует размерам дрели) и просверлить ниши под шурупы, которые будут фиксировать аппарат. Далее монтируется основа конструкции (несущая станина). К последней фиксируются две направляющие (из Т-образных уголков). Бруски крепятся к доске. На задней стороне этой детали фиксируются мелкие бруски, которые будут двигаться внутри направляющих.

Эстакада для ремонта авто

Для изготовления эстакады потребуется сварочный аппарат и несколько металлических уголков. Размер последних рассчитывается, исходя из габаритов автомобиля. Опоры будущей эстакады должны располагаться на высоте 80 сантиметров, а минимальная ширина трапа для колес составляет 40 сантиметров. Общая протяженность конструкции рассчитывается следующим образом: длина машины + 1 метр.

Устройство достаточно простое. Внешне эта конструкция напоминает детскую горку, у которой боковины и нижняя часть изготовлены из металлических уголков шириной 50 миллиметров, а трап — из рифленой стали толщиной более 14 миллиметров.

Собираем компрессор для гаража

Для гаражной мастерской подойдет компрессор, изготовленный из:

автомобильной камеры;
насоса с манометром;
ремкомплекта для автомобильной резины;
шила.

Чтобы создать простой компрессор, подходящий для разбрызгивания краски, нужно следовать приведенным ниже советам:

проверить камеру на предмет выявления дефектов;
в камере проделать отверстие, через которое под давлением будет выходить струя воздуха;
вклеить в отверстие штуцер, соединить с краскопультом и открутить ниппель;
ниппель камеры оставить в прежнем положении (деталь будет удерживать сжатый воздух).

По окончании описанных манипуляций следует провести несколько испытаний импровизированного компрессора, стараясь добиться оптимального давления воздуха, необходимого для равномерного распределения краски. В процессе эксплуатации конструкции нужно отслеживать, чтобы в камеру не попадали грязь и влага.

Кран-подъемник

Изготовить самостоятельно кран-подъемник достаточно проблематично. Для создания такой конструкции потребуются специализированные инструменты, необходимые для работы с металлом.

При обустройстве частного гаража подойдет крановая система, изготовленная из листовой стали размерностью 400х400х25 миллиметров и штока диаметром 80 миллиметров. Для создания стрелы длиной 1 метр потребуются уголки 50х50 миллиметров и «стакан» с двумя заранее впрессованными втулками.

Такая конструкция фиксируется на потолке посредством фасонной гайки М 42х2.

Верстак

Во многих российских гаражах встречаются верстаки. Это удобная конструкция, помогающая выполнить ремонт различных предметов или изготовить что-либо. Чтобы установить верстак, потребуются:

листы фанеры;
полиуретан;
шлифовальная машина;
пила;
крепежи.

В качестве примера можно рассмотреть верстак размерами 660х100х60 сантиметров. Для изготовления конструкции потребуются 4 листа фанеры 20 миллиметров толщиной. На начальном этапе создания верстака варится каркас из металлических уголков. Далее сверху укладываются доски, поверх которых крепятся листы фанеры. В конце материал шлифуется и обрабатывается краской.

При желании можно изготовить ящики, для которых потребуется фанера толщиной 13 миллиметров.

Пригласите помощников

Борясь с насекомыми-вредителями, мы часто забываем о полезных представителях этого класса беспозвоночных. Божьи коровки отлично справляются с тлей, жужелицы уничтожают гусениц, а осы – естественные враги клопов, комаров и даже крупных медведок.

Чтобы привлечь этих насекомых-помощников на свой участок надо им построить домик. Жилище для маленьких гостей делайте только из дерева, исключение составляют хвойные породы. Задняя и передняя стенки не нужны, только боковые. Всю внутренность заполните природными материалами: шишками, ветками, мхом, камешками, корой, обрезками веток. Чтобы наполнитель не вывалился, закрепите его с помощью сетки. Разместите «отель» на дереве или рядом с посадками.

Старый пень на участке тоже может стать естественным приютом для ваших маленьких помощников.

Идеи для дома

В этом разделе можно будет посмотреть лайфхаки для дома и кухни, которые не оставят вас равнодушными.

Любителям музыкального инструмента

Сейчас многие стали работать удаленно и заниматься любимым хобби онлайн, а что делать, если основное увлечение — это музыка? Для того чтобы не мешать соседям играя на пианино, просто накройте инструмент плотным одеялом. Это проверенный лайфхак, который идеально работает в панельных домах.

Мини-пылесос своими руками

В случае если под рукой нет сжатого воздуха для очистки ПК и комплектующих, мини-пылесос из обычного фена вам в помощь. Перед тем как сделать лайфхак из фена, обязательно проверьте, способен ли ваш прибор работать без нагрева. Если да, то возьмите обычный лист бумаги и канцелярский скотч.

Нарезаем сыр тонкими ломтиками

Не получается нарезать твердый сыр тонкими ломтиками? Все просто, используйте специальный нож для чистки картофеля. Таким образом вы идеально нарежете сыр и вам не придется покупать дополнительный инструмент.

Универсальная крышка для банок

Потеряли крышку от банки или повредили ее? Не спешите выкидывать емкость или искать подходящую крышку. Используйте крутой лайфхак с воздушным шариком. Подробнее:

приготовьте любую банку;

надуйте шарик;

поднесите шарик к горлышку банки;

далее, постепенно открывайте клапан так, чтобы шар начал спускаться.

Когда шар полностью сдуется, то он герметично закроет банку.

Удаляем пятна чернил

Используя легкие лайфхаки в домашних условиях, можно творить чудеса. А именно: в случае, если вы испачкали одежду чернилами, не спешите выбрасывать вещь или использовать термоядерные моющие средства. В этом деле вам поможет молоко, но этот трюк будет работать только со свежими пятнами. Окуните загрязненную ткань в емкость с молоком и подождите, пока чернила сами не сойдут, а в конце просто постирайте обычным методом.

Варим треснутые яйца

Пришли из магазина и заметили, что несколько яиц треснули? Не беда, их можно спасти и не обязательно делать из них яичницу. Эти лайфхаки для дома помогут вам сварить треснутые яйца:

возьмите пищевые пакеты и заверните в них яйца;

выложите продукты на дно кастрюли;

добавьте холодную воду;

доведите до кипения;

готово, вам только останется снять пакеты.

Вот еще одна хитрость: добавьте в воду поваренную соль или немного уксуса.

Придаем блеск хромированным деталям

Вот еще один полезный домашний лайфхак, который обновит ваши хромированные детали. Для несъемных элементов используйте обычный лимон, а для съемных — уксус. Такие продукты могут освежить смеситель, лейку для душа, сеточку сифона и другие похожие хромированные детали.

Бегунок своими руками

Потеряли или сломали бегунок на кошельке? Тогда используйте этот хитрый лайфхак — ушко от жестяной банки. С виду он ничем не отличаются от классического бегунка.

Cамодельные переноски для гаража

Даже при очень хорошем освещении в самом гараже или днем на улице, под днищем машины видимость очень низкая. Чтобы осветить фронт работ используют переносные светильники — переноски. Это самые просты самоделки для гаража. С них можно начинать эпопею обустройства и оборудования гаражного пространства.

Самый широко распространенный вид переносок для гаража. Самодельные обычно делают очень похожими

В самом простом варианте это патрон, прикрепленный к проводу, к нему может быть приделан небольшой экран с крючком. Такая совсем незамысловатая штука. Лампочки используются обычные — накаливания или экономки под стандартный патрон. Все неплохо, кроме того, что бьются эти лампочки очень часто, надо искать как их повесить, чтобы они светили в конкретное место. В общем, конструкция нуждается в доработке. Есть несколько вариантов переделки.

Небьющийся патрон для лампы

Этот абажур из пластиковой бутылки отлично защищает хрупкую колбу энергосберегающей лампы. Можно также использовать светодиодную лампу, а вот накаливания не пойдет — слишком сильно греется. Конструкция обычная — шнур с вилкой и патроном на конце.

Основная задача — найти пластиковый сосуд со стенками из полупрозрачного молочного пластика средней толщины. Прозрачный не пойдет — не будет рассеивать свет, слишком тонкие стенки не спасут от ударов лампу. После того как нашли подходящий сосуд остается мелочь:

вырезать окошко примерно в 1/4 диаметра бутылки;
обрезать горлышко так, чтобы можно было вставить лампу, но так, чтобы вкрученная колба прижимала ее к патрону;

Самоделки для гаража: небьющийся плафон для переноски

Все просто, но такой плафон позволяет ярко освещать именно нужный участок, все остальное пространство залито ровным светом, не режущим глаза.

Переноска из светодиодного встраиваемого светильника

Самые простые и распространенные самоделки для гаража — это переносные лампы. Без них работать неудобно не только в гаражной яме, а даже просто на верстаке. Нужен плоский встраиваемый светодиодный светильник, который можно включать в 220 В. Эти модели называют таблетками из-за их формы. Еще нужен шнур с вилкой, кусок пластикового подоконника — чтобы встроить светильник. Кусок подоконника по размерам должен быть больше светильника. Конкретные размеры подбираете сами. Дальше действия такие:

В подоконнике с одной стороны выпиливаем круг с диаметром, чуть меньшим чем диаметр корпуса светильника.
Штатное крепление светильника удаляем (будет еще тоньше).

Переноска для гаража своими руками из светодиодного встраиваемого светильника

Все, самодельная переноска готова. Этот вариант для установки на полу. Подвижная ножка позволяет менять угол наклона. Чтобы она меньше переворачивалась, внутри корпуса (в нижней его части) можно закрепить пару грузков.

Приспособление для изготовления веревок из пластика

Когда пластик, из которого делают бутылки для воды, нагревают, он сжимается. Поэтому из бутылок можно делать отличную прочную веревку. Но для этого понадобится специальное приспособление. Посмотрите, как именно его сделать.

Вам понадобится доска, электродрель, лезвие канцелярское и гайки с шайбами.
В центре доски расположите две шайбы.
В центрах высверлите отверстия.
С обратной стороны рассверлите отверстия.
Вкрутите болты.

Использовать приспособление не составит труда. У болтов выступают участки, на которые надевают шайбы. Количество шайб определит толщину изготавливаемой веревки. Нож помещают на шайбах, а конструкцию укрепляют, закручивая гайки. Потом всю конструкцию нужно обязательно закрепить на рабочей поверхности, например, на верстаке.

Потом останется взять бутылку из пластика, отрезать донышко. Заготовка устанавливается под ножом. Одной рукой тянут ленту, а другой удерживают бутылку. Примерно 25 погонных метров отличной веревки получается из одной бутылочки с объемом 2 литра.

Теперь вы знаете, какие приспособления для гаража сделать своими руками, как обустроить пространство внутри.

Отводим уголок для хранения

Электроприборы

Заземляющий контур своими руками

Самодельные переноски для гаража

Даже прекрасно освещенному автодому характерен один недостаток: под днищем автомобиля темно, практически как ночью. Для создания подсветки этой зоны стоит применить переносные переноски для гаража. Это наиболее простые, но очень полезные приспособления для гаража, изготовить которые своими руками несложно.

Также важно подобрать такое расположение лампочки, чтобы излучаемый ею свет направлялся в нужную сторону. Иными словами, систему можно доработать, а как, мы расскажем далее

Небьющийся патрон для лампы

Также можно применить светодиодную лампу к такому абажуру, а лампа накаливания нагреется и расплавит пластик.

Чтобы создать пластиковый абажур, потребуется выполнить следующее:

найдите полупрозрачную бутылку со стенками средней толщины;
в ней организуйте окошко в 1/4 диаметра самой бутылочки;
срежьте горлышко так, чтобы внутрь изделия можно было вмонтировать лампу, но таким образом, дабы вкрученная колба прижала ее к патрону;
соберите конструкцию, испробуйте ее.

https://youtube.com/watch?v=D1BKvgCBg8Q

Переноска из светодиодного встраиваемого светильника

Продолжаем рубрику «советы от гаражного самоделкина». Еще одним способом доработать обычную переноску для работы в гаражной яме является замена лампы накаливания на плоский светодиодный встраиваемый светильник, работающий от сети с напряжением 220 В. А как это сделать из обычного изделия, расскажем далее.

Также потребуется шнур с вилкой, кусочек пластикового подоконника, чуть больший по размеру, чем сам светильник, для монтажа светового прибора.

Размеры выбирает автовладелец на свое усмотрение, а последовательность работы такова:

с одной стороны в подоконнике выпилите отверстие, диаметр которого меньше диаметра корпуса светильника;
удалите штатное крепление прибора;
проденьте проводок через ячейки подоконника, выведите его в организованное отверстие;
подключите светильник;
приклейте его к основанию;
отрежьте от подоконника полоски пластика и ими заклейте боковины;
из кусочка жести согните скобу, прикрутив ее саморезами к светильнику.

Основная идея при обустройстве строения для автомобиля, дачного домика, которую стоит придерживаться в работе, – это рациональное планирование пространства. Размещение предметов осуществляйте так, чтобы все они находились под рукой, хранились в порядке.

Сделать это помогут интересные и полезные самоделки в гараж. Тогда дача, гараж всегда будут выглядеть опрятно, а находиться внутри строения будет уютно.

Универсальное решение

Это наиболее традиционный вариант оснащения, при котором основное гаражное оборудование своими руками изготавливается.

Минимальный комплект позволяет осуществить осмотр и текущее обслуживание автомобиля:

Проверить, а при необходимости довести до нормы давление в колесах, а в межсезонье самостоятельно осуществить замену летних/зимних колес. Для этого понадобится компрессор, который можно изготовить из отслужившего свой срок холодильника, только занимающего полезное место в гараже. Кроме того, необходимо будет изготовить стационарные подставки под автомобиль, именуемые в народе козелки, на которых машина будет чувствовать себя более устойчиво, чем поднятая на домкрат.
Заменить изношенные тормозные колодки — здесь без козелков просто не обойтись.
Сменить масло в системе смазки двигателя, заменить масляный и воздушный фильтры и фильтр тонкой очистки топлива. Здесь весьма полезными окажутся специальные емкости, лейки и воронки, которые легко подобрать или изготовить из пластиковой посуды и тары подходящего размера.
Проверить и довести до требуемого уровня тормозную, охлаждающие жидкости, жидкости в гидроусилителе руля и бачке омывателя лобового стекла и фар. И в этом случае неоценимую помощь окажут воронки и лейки, изготовить которые можно самостоятельно из пластиковой посуды.
Заменить вышедшие из строя предохранители, перегоревшие лампочки.
Осуществить смазку трущихся поверхностей в соответствии с инструкцией завода изготовителя.

В таком универсальном гараже уже, как правило, присутствует верстак, на стеллажах появляются баночки со смазкой, маслами и другими техническими жидкостями. Где-то обязательно стоит резервная канистра с бензином, а на входной двери прочно обосновался умывальник типа Мойдодыр, полотенце и другие средства личной гигиены.

Токарный станок

Чтобы не тратиться постоянно на ручки для напильников, отверток, стамесок и прочего инструмента и приспособлений, я решил сделать своими руками самодельный токарный станок для гаража. Тем более что это не фрезер – самый сложный узел в устройстве – мотор, и то он берется уже готовым.

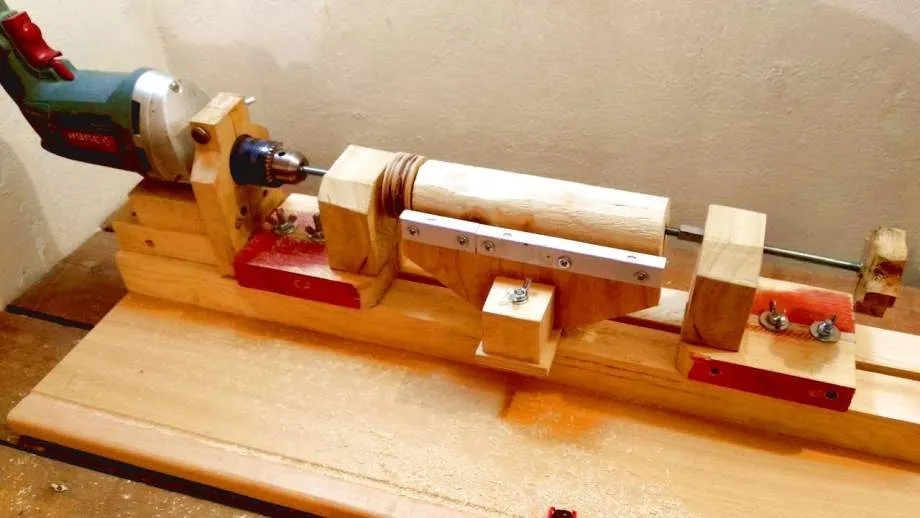

Самодельный токарный станок из дрели для обработки древесины

Технология изготовления следующая:

Подготавливаем плотную толстую ровную и сухую доску. По середине делаем прорезь примерно на 2/3 длины. Это будет основание для станины.
Из листа железа делает полоску с прорезью посередине, и закрепляем ее на доску по зазору.
Далее монтируем на целый край доски электродвигатель. При этом его ось должна строго совпадать с центром прорези.
Из отрезка трубы изготавливаем коронку для крепления заготовок – бабку. В заднюю ее часть привариваем гайку. С ее помощью фиксируем бабку в валу привода.
После этого собираем из подходящих металлических деталей подручник. Фиксируем его к станине по центру и с боку.
Делает заднюю бабку. Для этого берем подходящий по высоте уголок. В нем просверливаем отверстие – соосное с передней бабкой. К нему с тыльной стороны навариваем гайку. Далее в нее вкручиваем болт с центрировано заостренным концом. Сам уголок крепится к основанию на 2 предварительно высверленных отверстия.

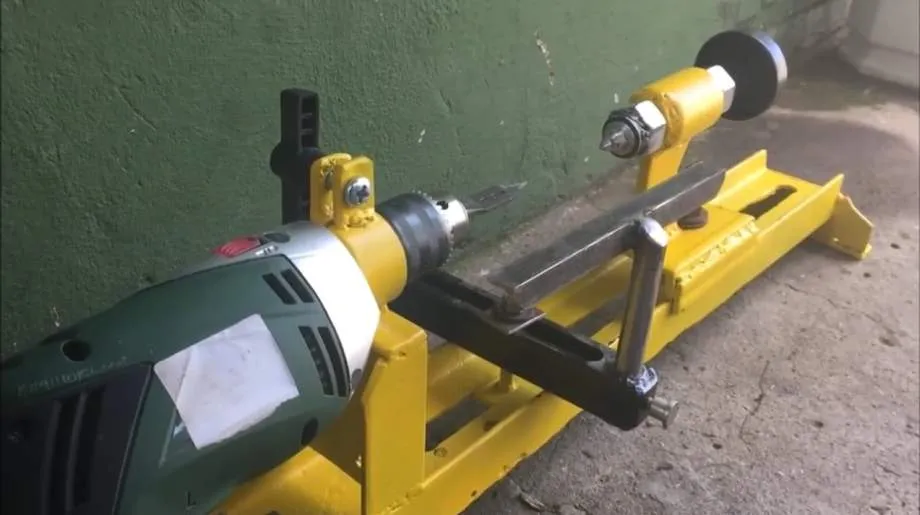

Токарный станок на базе дрели для гаража, собранный своими руками

Однако есть более простые и легкие способы изготовления своими руками различных интересных самоделок, станков, приспособ и прочих инструментов для гаража – самые доступные из них следующие:

Для сверления из дрели. Устройство вертикально фиксируется хомутами в элементарном станке, и перемещается по оси посредством шестеренок по рейке.
Для раскроя на базе болгарки. Инструмент закрепляется в приспособлении с осью и рукоятью – так, чтобы диск свободно опускался и поднимался по необходимой траектории.
Токарный на базе дрели. Заранее изготавливается рама. На нее соосно крепится дрель и патрон от аналогичной дрели – в качестве задней бабки.

Лайфхак!

Удобную форму для хранения саморезов, болтов и гаек можно сделать из пластиковой банки. Для этого ее крышку нужно прикрутить к низу полки, насыпать метизы в тару и закрутить.
