Определение зон обогрева
Для скатных крыш проблема размещения кабеля остро не стоит, его нужно укладывать в местах возможного образования наледи, а также там, где растаявший снег стекает в водостоки.
Немного сложнее обстоят дела с электрообогревом плоской кровли. Обычно термокабель укладывают в месте водосбора – такая стратегия позволяет воде беспрепятственно стекать в водосток. По кромке кровли укладка термокабеля осуществляется змейкой с шагом порядка 40 см, длина петель подбирается таким образом, чтобы избежать возникновения наледи в обогреваемой зоне.
Если термокабель укладывается в водосточные желоба, то здесь желательно использовать две нити, а для вертикальных водостоков достаточно одной. Обогрев воронок следует немного усилить – здесь вероятность скопления осадков наибольшая.
Основные средства обогрева кровли
В продаже можно найти достаточно много вариантов обогрева кровли и водостока. Однако далеко не все варианты отличаются высокой эффективностью или практичностью.
- Саморегулирующийся кабель для обогрева кровли. Это самый современный способ противодействия льду, который образовывается на крыше. Нужно отметить также и тот факт, что этот вариант обогрева состоит из матрицы (тот самый саморегулирующий элемент), изоляционной оболочки, а также оплетки и основной наружной оболочки. Многие хозяева предпочитают именно этот вариант обогрева для кровли. Однако нужно помнить, что он несколько дороже остальных видов продукции. Но стоит понимать, что саморегулирующийся кабель меняет свою температуру в зависимости от внешних условий. Это позволяет, как минимум, экономить электроэнергию.
- Резистивный кабель обогрева кровли. Это достаточно простой и недорогой вариант для создания долговечного обогрева. Кабель состоит из металлической жилы и основной изоляции. Соответственно, температурный режим здесь менять нельзя, все показатели остаются одинаковыми в течение всего периода обогрева. Это означает, что за такой системой потребуется постоянно следить, иначе можно столкнуться с некоторыми проблемами, которые возникают при неполадках обогрева. Следует знать, что нагрев кабеля происходит от подключения к замкнутой электрической цепочке.
Если говорить о правильном выборе обогрева, то в данном случае многое зависит от существующих условий, а также от масштабов строения. Следует знать как минимум то, что две представленные системы отлично справятся со льдом, который образовывается на крыше или водостоке. Они имеют приблизительно одинаковую мощность, которой с лихвой хватает для поставленных задач. Если же вы знаете, что обогрев кровли нужно проводить регулярно, следует присмотреться к саморегулирующемуся кабелю, который позволит сэкономить деньги на электроэнергии. Если же обогрев необходим лишь в редких случаях, то вполне сойдет и резистивный кабель.
Если вы не уверены, какой именно тип кабеля вам нужен, стоит проконсультироваться со специалистами. Нередко в ходе подобных обсуждений возникают детали, от которых и нужно отталкиваться при выборе обогрева. Если же в магазине консультант настойчиво предлагает самый дорогой вариант, можно попросить его немного конкретизировать такой выбор, а уже после этого делать выводы.
Кроме того, следует обратить внимание на расчет энергопотребления, а также выбор мощности нагревательных элементов. Если говорить о резистивном типе кабеля, то здесь мощность находится в пределах 18-22 Вт, в случае с саморегулирующимся кабелем мощность составляет 15-30 Вт
Что касается водостока, то здесь мощность должна быть несколько ниже той, что описана ранее. Чаще всего данное значение не должно превышать 17 Вт. Если же мощность выше, то существует угроза повреждения водостока, так как зачастую эти конструкции достаточно тонкие и хрупкие.
Откуда берутся сосульки на карнизе?

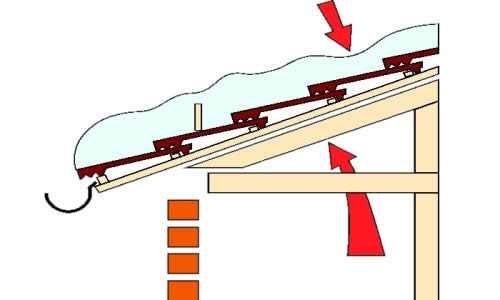

Многие интересуются, по какой причине появляются сосульки на крышах и прилегающих конструкциях. Обычно это связано с тем, что снег начинает таять при попадании на поверхность, температура которой хотя бы немного больше.
Водяные капли преодолевают тёплую поверхность. После этого конденсат переходит к холодному карнизу за пределами стен. Постепенно состав снова замерзает, образуя более крупные сосульки. Не меньше проблем образуется из-за наледи, которая образуется из-за слишком большой разницы в температурах. Поэтому так необходим обогрев кровли.
Неправильная теплоизоляция
Если материал использован правильно – то температура у разных и соседних элементов конструкции остаётся практически одинаковой. Поэтому при соприкосновении с такими поверхностями не начинается таяние снега.
Оптимальным решением часто считают полную реконструкцию «кровельного пирога». Но и система обогрева помогает справиться с проблемой.
Особенности климата
Если утепление правильное, то связь между ним и условиями окружающей среды должна отсутствовать. Ночью температура ниже, днём она поднимается.
Солнце нагревает поверхность крыши. Поэтому снег часто начинает таять, даже если температура минусовая. Вода стекает к водостокам, а там уже замерзает. Разрушается кровля, изоляция в таком случае не спасает.
Сложная конструкция кровли
От этого процесс образования «ледяного панциря» тоже зависит. Чем больше декоративных элементов – тем чаще между ними образуется снежный покров, что негативно сказывается на результат эксплуатации. Опытные проектировщики рекомендуют отказываться от «эксклюзивных» решений. Лучше отдавать предпочтение простым крышам, где уровень уклона составит минимум 30 градусов.
Расчетные работы
Каждая система обогрева имеет определенную потребляемую и отдаваемую мощность. Ее значение будет зависеть от конкретного проекта. В зависимости от требуемой мощности подбирается тот или иной греющий кабель для кровли и его длина. Многое обусловлено тем, какую конструкцию изоляционного пирога имеет кровля. В зависимости от этого их подразделяют на:
- холодные;
- теплые;
- горячие.
Холодными являются кровли, которые сделаны с учетом всех возможных теплопотерь. При этом теплоотдача у них минимальная. Укладка кабеля в этом случае непосредственно на кровлю может и не понадобиться, а вот сточные желоба нельзя оставлять без подогрева, т. к. они не имеют дополнительного утепления. Теплыми кровлями называются конструкции, которые имеют определенный слой утеплителя. Но его недостаточно, чтобы полностью предотвратить таяние снега. При этом может происходить намерзание не только в желобах, но на козырьках и других элементах. В этом случае потребуется монтаж греющего кабеля на определенные поверхности кровли.
Обратите внимание! Горячими кровлями называются конструкции, которые совсем не имеют утепления. При этом пар, поднимающийся из дома, не встречает препятствий и сразу попадает к настилу. Перед тем как задумываться о системах обогрева с помощью кабеля, необходимо выполнить правильное утепление кровельного настила
Перед тем как задумываться о системах обогрева с помощью кабеля, необходимо выполнить правильное утепление кровельного настила.
Интенсивность намерзания может отличаться для каждого отдельного участка кровли, это означает, что подбор мощности и длины кабеля производится для отдельных элементов. Наименьшей мощности кабель требуется для желобов и водосточных труб. Это связано с их диаметром, а также с материалом, из которого они изготовлены. Обычно это пластик, который при перегреве может деформироваться или расплавиться. Чтобы избежать этого кабель подбирается мощностью в 28 Вт на метр, если диаметр желоба не превышает 10 см, если диаметр больше, тогда мощность увеличивается до 36 Вт. Такие же значения принимаются для вертикально расположенных труб с указанным диаметром.

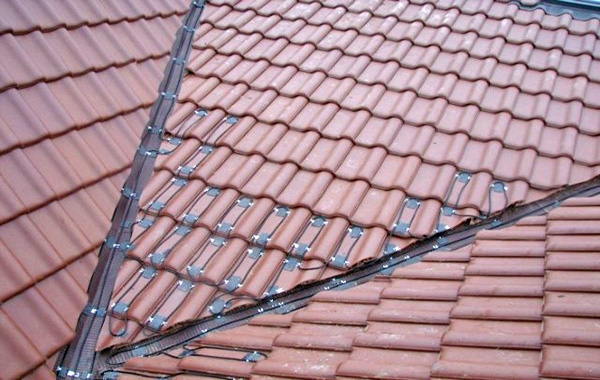

Ендовы требуют большей мощности кабеля, т. к. в них именно в них часто скапливается снег. Потребуется обеспечить обогрев до 300 Вт на квадрат. При этом желательно укладывать кабель на две трети высоты, ориентируясь снизу. Примерно такая же мощность греющего кабеля потребуется для участков, которые проходят возле желобов. Вдоль карнизов и на капельниках мощность кабеля может быть снижена до порога в 180 Вт на квадратный метр. Зная требуемую мощность греющего кабеля, можно определить длину, которая потребуется при монтаже.
Важно знать, какую мощность выдает кабель на метр своей длины. После этого подсчитывается длина всех желобов и вертикальных сточных труб, что позволит определить мощность кабеля по всей их длине. Рекомендуется укладывать не одну жилу большой мощности, а несколько жил меньшей мощности, чтобы добиться требуемого результата
Такой подход увеличит площадь обогрева, а соответственно и эффективность. Длина греющего кабеля, который будет использован на других участках кровли определяется способом его укладки. Чаще всего это «змейка» с шагом в 10–15 см. Необходимо вычислить площадь, которая нуждается в обогреве и разделить ее на выбранный шаг. Необходимо сделать запас в 5% мощности, умножив полученный результат на 1,05
Рекомендуется укладывать не одну жилу большой мощности, а несколько жил меньшей мощности, чтобы добиться требуемого результата. Такой подход увеличит площадь обогрева, а соответственно и эффективность. Длина греющего кабеля, который будет использован на других участках кровли определяется способом его укладки. Чаще всего это «змейка» с шагом в 10–15 см. Необходимо вычислить площадь, которая нуждается в обогреве и разделить ее на выбранный шаг. Необходимо сделать запас в 5% мощности, умножив полученный результат на 1,05.
Совет! Если кабель изготовлен европейскими производителями, тогда стоит понимать, что мощность кабеля указана из расчета работы в сети с напряжением в 240 вольт. Для использования в отечественных сетях питания с 220 вольт, стоит учитывать погрешность в 10%.
Устройство и принцип работы подогрева кровли
Систему подогрева крыши в некотором роде можно сравнить с электрическим теплым полом – и в том и другом устройстве используется нагревательный кабель, термодатчик и узел, отвечающий за работу системы в целом. Отличительной особенностью этих двух технологий является наличие у системы обледенения датчика влажности, который устанавливается в верхней точки ливнестока.
Работает система антиобледенения кровли достаточно просто. При появлении отрицательной температуры на улице температурный датчик дает команду на включение всего оборудования системы. За жизнеобеспечение подогрева кровли отвечают два датчика: один следит за температурой окружающего воздуха, а второй – за влажностью в желобах ливнестоков. Система не подогревает кровлю, пока датчик влажный – как только влажность снижается (вода уходит из ливнестоков), подогрев переходит в рабочий режим работы. Такой цикл вполне закономерен, так как при замерзании воды влажность тоже снижается.

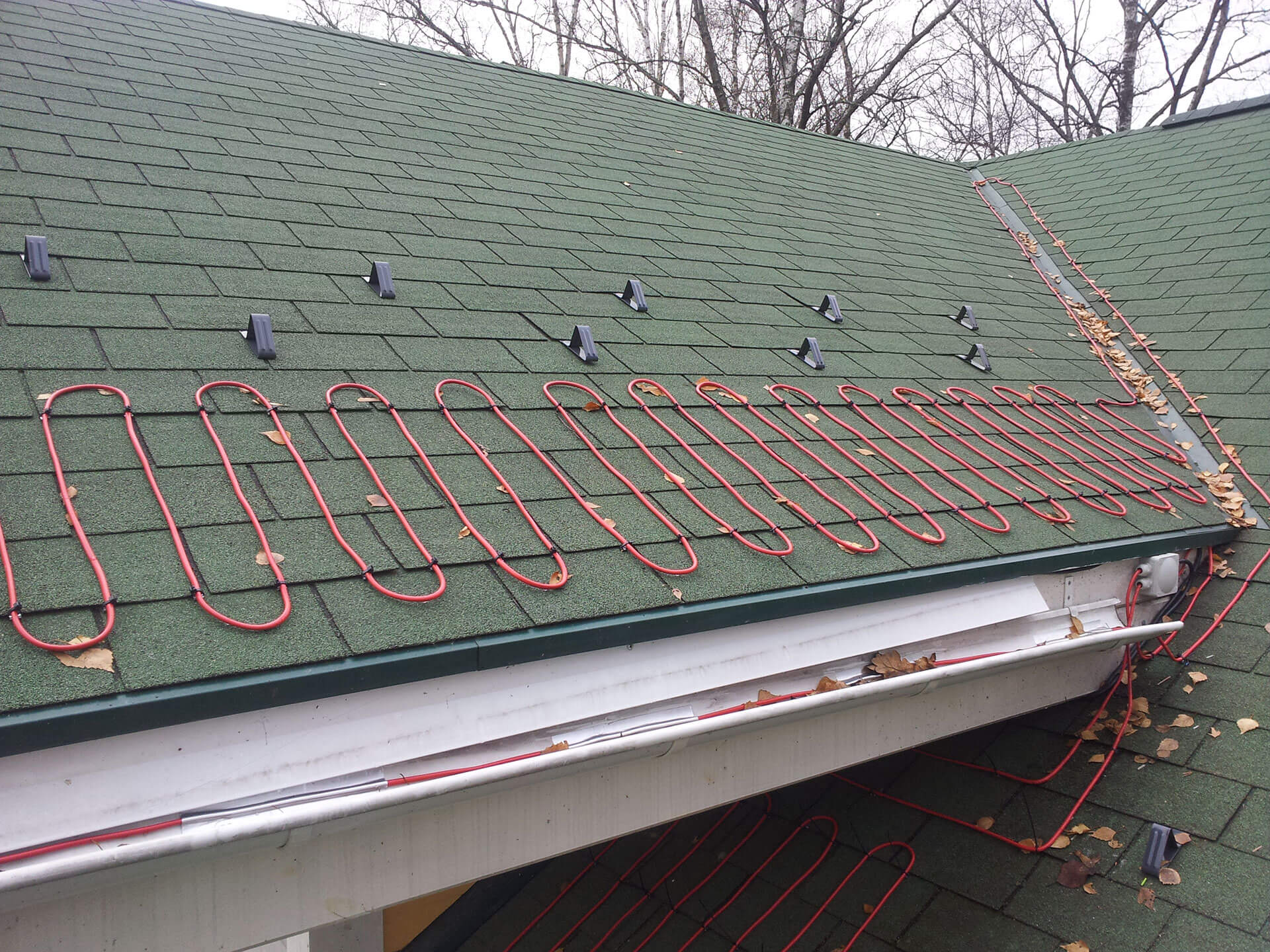

Система снеготаяния фото
Теперь немного о кабелях, используемых в системе антиобледенения крыши. В них может применяться два типа нагревательных кабелей: резистивный и саморегулирующийся. Разница в них огромная. Резистивный кабель имеет одинаковую температуру по всей своей длине.
В отличие от него, саморегулирующийся кабель может иметь разную температуру на различных своих участках – здесь все дело в конструкции самого кабеля. Но не в этом суть, саморегулирующийся кабель позволяет экономить энергию, больше нагревая именно тот участок кабеля, на котором наблюдается самая низкая температура. Так что в этом отношении лучше отдать предпочтение саморегулирующемуся нагревательному кабелю.

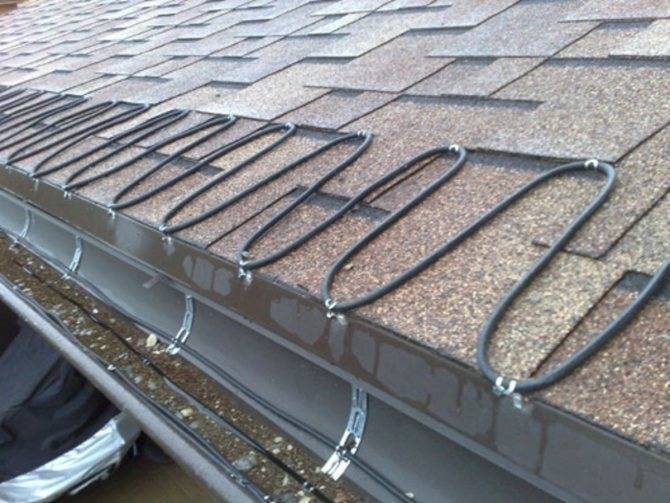

Система антиобледенения крыши фото
Дополнительные материалы по теме
Гидроизоляция плоской крыши
Подробнее
О медных водосточных системах
Подробнее
Установка водосточных желобов
Подробнее
Комментарии
Веньямин 11.07.2012 19:19 -1 в случае замыкания в цепи обогревательног о элемента, как следствие возможно ли воспламенение и какие могут быть последствия?
Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил-Прораб модератор
воспламенение невозможно так, как само по себе это устройство оснащено предохранителям и, так что можете быть спокойны
Гость 21.01.2013 08:40
+4 Какой мне лучше кабель выбрать, как посоветуете?
Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил-прораб модератор
Резистивный кабель более примитивный и более дешевый-он греет по всей длине. Саморегулирующи йся дорогой при покупки, но экономит при эксплуатации-он греется, только там, где необходимо. Выбор за Вами.
александр 25.12.2013 03:23
+2 Можно ли смонтировать обогрев на четырёх скатной крыше, если её более пятидесяти лет? Материал крыши — азбо — цементный шифер, угол наклона примерно 45 градусов.
Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор
Можно. Надо смотреть на месте.
Андрей 28.12.2013 11:12
+1 У нас на крыши здания по видимому сделали неправильный подогрев кровли и подогрев попросту не справился, и деньги потратили в пустую. Как вы думаете кто виноват? или просто зима была суровая с большими осадками?Какой покров снега по толщине может растаять без проблем?
Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор
Обогрев не избавит вас от льда и снега. Если кровельный пирог выполнен не правильно, то обогрев не спасет. Обогрев, в принципе, никогда полностью не избавляет от снега-он уменьшает кол-во снега и льда.
Михаил 07.01.2014 11:51
-1 Вещь очень нужная. С такой системой не будет намерзания и кусков льда. Хорошо бы такие системы поставить на жилых домах. Было бы меньше случаев падения льда с крыш и сасулек. А доставка есть?.
Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор
Доставка есть и расчет под вашу кровлю сделаем бесплатно.
Игорь 16.01.2014 06:43
-2 По своему опыту могу сказать, что установка обогрева кровли -экономит деньги 100%. Раньше после каждой зимы постоянно приходилось постоянно проверять крышу, заделывать дыры. Климат у нас такой, что снегу то наметёт, то на утро тает. Установил обогрев один раз — и больше никаких расходов. Снег не скапливается, крыша сухая.
Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор
Согласен с Вами, но без правильного пирога-данная система бесполезна. Поэтому прежде чем устанавливать советую обследовать кровлю тепловизором.
светлана4 19.01.2014 10:16
0 Идея вполне неплохая, и в первую очередь для школ, больниц и других общественных мест жаль что пока нет такого спроса. Мы живем в частном доме и задумались об этой услуге.
Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор
Это не самая дешевая услуга и, зачастую, не самая обходимая.
Обновить список комментариев
Главные особенности обогрева кровли
Нужно понимать, что обустройство обогрева кровли – это не какой-нибудь современный способ выделиться среди других хозяев домов. Это действительно необходимая в плане безопасности вещь, которая позволит с легкостью избежать крупного обледенения. Стоит отметить тот факт, что обледенение крыши в любом случае необходимо удалять, так как под крупным весом льда кровля может как минимум повредиться. В худшей ситуации крыша может существенно деформироваться. Для избегания подобных ситуаций и обустраивается утепления кровли. Соответственно, это исключительно вопрос безопасности, от которого зависит многое.
Примерно такая же ситуация и с утеплением водостока. Чаще всего хозяева принимают решение утеплять сразу и кровлю, и водосток.
Если говорить непосредственно о водостоке, то в зимний период, как уже говорилось, образовываются крупные сосульки, а то и более масштабные обледенение. Особенно плохо, если в доме проживает много людей, и некоторые любят прогуливаться по участку. Ненароком можно стать жертвой падения сосульки. Такое происходит нечасто, но обезопасить себя все же имеет смысл. Кроме того, под действием того же крупного веса можно столкнуться с поломкой всей водосточной системы, которая зачастую отличается хрупкостью.
Не стоит думать, что наледь появляется только зимой. Очень часто подобные неприятности встречаются и в весенний период, когда между днем и ночью имеется разница температур. Именно такая ситуация составляет наибольшую угрозу, так как весной очень часто идут дожди.
Что касается положительных сторон обогрева кровли, то это однозначно безопасность, причем как для жильцов, так и для самого строения. Более того, система обогрева достаточно экономичная, при необходимости её можно выключить.
Если говорить о недостатках таких систем, то однозначно следует упомянуть сложность их установки. Чаще всего они состоят из множества небольших компонентов, среди которых легко запутаться. На основе этой проблемы возникает другая неприятность, которая касается сложности ремонта. Обогрев на самом деле может перестать функционировать, а найти причину такой проблемы будет крайне затруднительно. При таком раскладе придется обращаться к специалистам.
Особенности обустройства системы обогрева
Способы обогрева кровель разных типов могут разниться. Речь идет о так называемых «холодных» и «теплых» крышах. Разберем особенности каждого варианта.
Обогрев холодной кровли
Так называют теплоизолированную крышу с хорошей вентиляцией. Чаще всего такие кровли находятся над нежилыми чердачными помещениями. Они не пропускают наружу тепло, поэтому снежный покров на них не подтаивает в течение всей зимы.
Для таких конструкций будет достаточно установки обогрева водостоков. Линейная мощность уложенного кабеля должна постепенно увеличиваться. Начинают с 20-30 Вт на п/м и заканчивают 60-70 Вт на каждый метр водостока.
Как обогреть теплую кровлю
Теплой считается крыша с недостаточной теплоизоляцией. Они пропускают тепло наружу, благодаря чему даже при отрицательных температурах на поверхности теплой кровли снеговой покров может подтаивать. Образовавшаяся вода течет на холодные фрагменты крыши и замерзает, при этом образуется наледь. По этой причине необходимо обустройство обогрева края кровли.
Так называемая теплая кровля пропускает тепло наружу. Поэтому снег над «теплыми» участками тает, талая вода попадает на «холодные» фрагменты и застывает
Оно реализуется в виде уложенных по кромке крыши отопительных секций. Их кладут в виде петель шириной 0,3-0,5 м. При этом удельная мощность получившейся отопительной системы должна составлять от 200 до 250 Вт на каждый квадратный метр. Обустройство обогрева водостоков реализуется аналогично тому, что используется для холодной кровли.
Типичные ошибки при монтаже системы
Опытные монтажники выделяют типичные ошибки, которые нередко допускают те, кто впервые самостоятельно устанавливает обогрев водостоков:
Ошибки в проектировании. Самая распространенная – игнорирование особенностей конкретной кровли
При проектировании не обращается внимание на холодные края, теплые участки, зоны водосброса и т.п. В результате на некоторых участках крыши продолжает образовываться наледь. Ошибки в закреплении греющего кабеля: подвижный провод, «висящий» на монтажной ленте, отверстия в кровле под крепеж, использование ленты, которая предназначена для монтажа теплого пола, на крыше
Установка пластиковых хомутов, предназначенных для внутренних работ, в качестве крепежей
Ошибки в закреплении греющего кабеля: подвижный провод, «висящий» на монтажной ленте, отверстия в кровле под крепеж, использование ленты, которая предназначена для монтажа теплого пола, на крыше. Установка пластиковых хомутов, предназначенных для внутренних работ, в качестве крепежей
Под воздействием ультрафиолета они станут хрупкими и разрушатся меньше, чем за год. Подвешивание греющего кабеля в водосток без дополнительного закрепления на трос. Приводит к обрыву провода по причине температурных расширений и тяжести льда. Монтаж силовых кабелей, которые не предназначены для укладки на кровле. В результате возникает пробой изоляции, что угрожает поражением током.
К ошибкам можно отнести и подключение греющего кабеля на участках, где его использование не требуется. Его работа будет бесполезна, а владельцу придется ее оплачивать.
На каких кровлях образуется больше снега и льда?
Как правило, кровля частного дома – это скатная конструкция, состоящая из двух или более скатов, расположенных под углом 30-50 градусов к основанию. Конструкция крыши специально разработана таким образом, чтобы как можно эффективнее отводилась талая или дождевая вода, а также лучше сходил снег.
Опытные мастера отмечают, что активнее наледью и сосульками покрываются следующие виды кровли:
- Кровли теплого типа. Специалисты отмечают, что теплая кровля, в которой производится термоизоляция скатов и отопление мансардного этажа, более склонна к обледенению в зимний период. Это объясняется тем, что из-за высокой температуры нижней поверхности кровельного материала, снежная шапка на скате начинает таять, а при заморозках становится ледяной коркой.
- Кровли с металлическими покрытиями. Кровельные материалы на основе металла, к примеру, металлочерепица или профнастил, обладают более высоким коэффициентом теплопроводности, поэтому из-за перепадов температуры они чаще покрываются льдом, чем крыши, покрытые черепицей, шифером или битумной черепицей. По этой же причине образование льда происходит внутри металлических водостоков.
- Кровли с низким уклоном. Со скатов с уклоном более 45 градусов снежные массы легко соскальзывают самостоятельно, а на пологих скатах снег скапливается, а в местах, где он соприкасается с кровельным материалом образуется ледяная корка.
Причины обледенения крыши
Устройство системы обогрева водостока

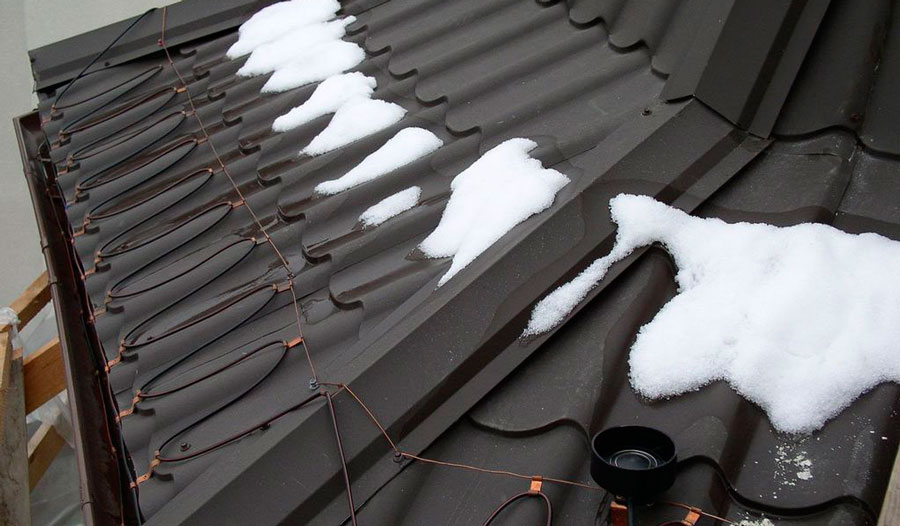

Для обогрева крыши и водостоков чаще всего используется система с греющим кабелем. Рассмотрим ее основные элементы.
Распределительный блок и датчики
Распределительный блок предназначен для коммутации силовых (холодных) и нагревательных кабелей.
В состав узла входят элементы:
сигнальный кабель, который соединяет датчики с блоком управления;
силовой кабель;
специальные соединительные муфты, использующиеся для обеспечения герметичности системы;
монтажная коробка.
Блок может быть установлен непосредственно на крыше, поэтому должен быть хорошо защищен от влаги.
В работе системы может использоваться три разновидности детекторов: воды, осадков и температуры. Они располагаются на крыше, в желобах и водостоках. Их основная задача – сбор информации для автоматического управления обогревом.
Собранные данные поступают в контроллер, который анализирует их, принимает решение о выключении/включении оборудования и выбирает оптимальный режим функционирования.
Контроллер и щит управления
Контроллер — мозг всей системы, отвечающий за ее работу. В самом упрощенном варианте это может быть какой-либо терморегуляторный прибор. При этом минимальный рабочий диапазон устройства должен находиться в пределах от +3 до -8 градусов С. В этом случае контроль и переключение системы полностью автоматизировать не удастся, потребуется вмешательство человека.
Для полной автоматизации работы системы обогрева потребуется контроллер. Этот прибор собирает и анализирует информацию, поступающую с датчиков, и не ее основе корректирует работу системы
Более удобный для эксплуатации вариант – использование сложного электронного управляющего устройства с возможностью программирования. Такое оборудование способно самостоятельно контролировать процесс таяния осадков, их количество, следить за температурой.
Контроллер оперативно реагирует на происходящие изменения и принимает оптимальные решения, выбирая лучший в существующих условиях режим работы оборудования для обогрева.
Щит управления предназначен для управления всей системой и обеспечения безопасности при ее эксплуатации.
Для обустройства узла обычно используются элементы:
трехфазный входной автомат;
УЗО (оно же устройство защитного отключения);
контактор четырехполюсный;
сигнальная лампа.
Помимо этого потребуется поставить на каждую фазу однополюсные защитные автоматы, а так же защиту цепи термостата.
Кроме этого, в процессе монтажа потребуются детали для крепления: кровельные гвозди, шурупы, заклепки. Понадобятся термоусадочные трубки и специальная монтажная лента.
Устройство системы обогрева кромки кровли и водостоков
Как мы уже отмечали, самым простым и распространённым способом реализации обогрева кровли является использование специального термокабеля. Рассмотрим основные узлы такой системы.
Распределительный блок с датчиками
РБ предназначен для соединения силовых и термокабелей. Он состоит из следующих компонентов:
- силового кабеля (по которому электроэнергия доставляется до датчиков и термокабелей);
- сигнального кабеля (служит для коммутации датчиков с управляющим блоком);
- соединительных муфт;
- монтажного корпуса.
Допускается установка распределительного блока непосредственно на крыше при условии обеспечения надёжной защиты от влаги.
Датчики бывают трёх разновидностей: реагирующих на воду, температуру и осадки. Их типовая локация – водостоки, кромки кровли, желоба. Датчики собирают информацию, используемую блоком управления для автоматического включения/отключения обогрева с нужными параметрами.
Контроллер, щит управления
БУ системой обогрева в самом простом исполнении представляет собой обычный терморегулятор, настроенный на срабатывание в диапазоне температур от минус 8 до плюс 3 градусов, но в этом случае полной автоматизации добиться не удастся.
Чтобы исключить вмешательство человека в работу системы обогрева, используют специализированный контроллер, желательно – программируемый. В этом случае вы сможете настраивать его на более тщательный контроль над погодными условиями, объёмом и состоянием осадков.
Контроллер обычно размещают в щите управления, в котором располагают также трехфазный входной автомат, четырехполюсный контактор, аппаратура защитного отключения, защитные автоматы (монтируются на каждую фазу, как правило – однополюсные), защиту цепи термостата.
При монтаже своими руками правильно спроектированной системы обогрева водостока понадобятся, кроме термокабеля, крепёжные элементы, монтажная лента, пригодятся также термоусадочные трубки.
Сколько электроэнергии расходуется
Важно на этапе проектирования рассчитать энергопотребление системы. Этот параметр будет зависеть от протяжённости термокабеля и его энергопотребления
При мощности 35 Вт/м и длине 15 м потребление системы при включённом состоянии составит 525 Вт/час. Для тёплых крыш энергопотребление дубеет минимум вдвое ниже, а для минимизации потребления желательно обеспечить монтаж термостата.
Чистая крыша — довольный хозяин!
Современное оборудование для обогрева кровли значительно упрощает уход за кровлей, полностью исключает появление наледи на крыше и в водостоках. Высокоточные датчики и температурные регуляторы работают в режиме ожидания, действуют сразу при появлении необходимости и обеспечивают минимальный расход электричества.
Все затраты, связанные с покупкой и установкой оборудования не сопоставимы с дорогостоящим ремонтом кровли. Тем более, когда речь идет о безопасности жизни людей, вопросы о стоимости не обсуждаются.
Система антиобледенения кровли раз и навсегда избавит домовладельцев от уборки снега с крыши лопатой, сбивания сосулек и ледяных глыб и ежегодного ремонта кровли. Чистая, крепкая и надежная крыша прослужит своим хозяевам надежным щитом от любой непогоды еще не одно десятилетие.
Виды кабеля: плюсы и минусы
Монтажные работы
Монтаж обогрева кровли производится в несколько этапов. Сначала намечаются участки прокладки проводов с учетом поворотов и сложностей. На крутых поворотах кабель разрезается на мелкие части и соединяется с использованием муфт.
Выполняем разметку
Перед выполнением разметки нужно внимательно осмотреть основание. Если на нем имеются выступы и острые углы, нужно от них избавиться. Это не всегда возможно сделать, тогда кабель разрезают на части и соединяют куски с помощью муфт.

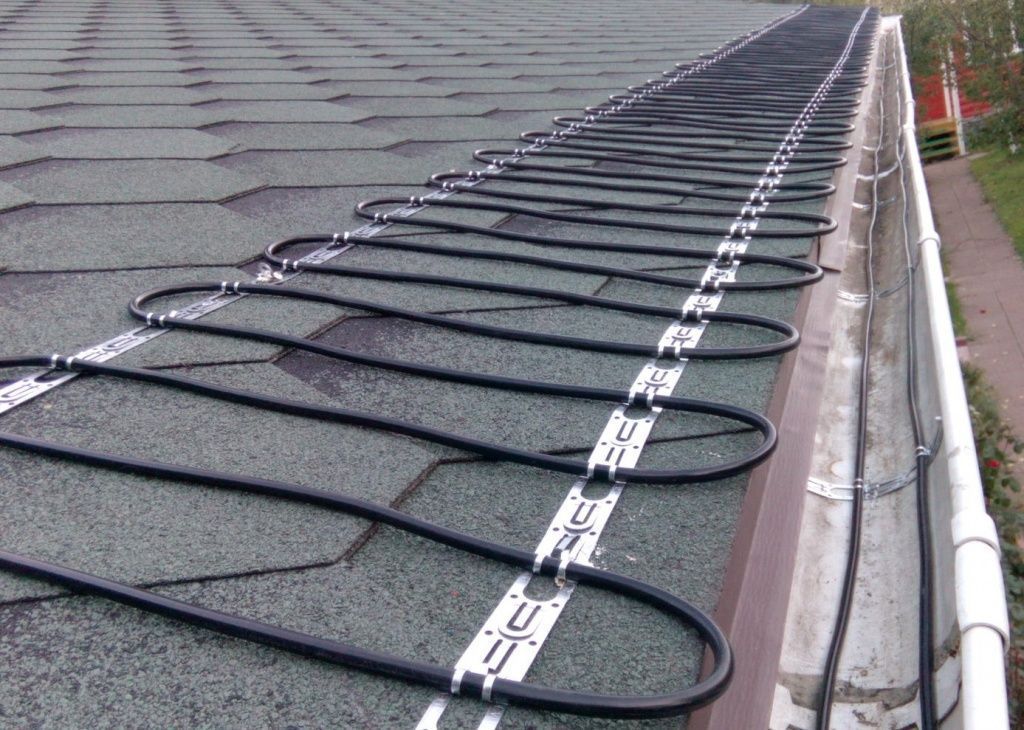

Закрепляем греющий кабель
Мало положить нагреватели на приготовленные места. Их еще нужно прочно закрепить. Внутри трубы крепление производится монтажной лентой. Таким же способом пользуются при проводке в желобе. Выбирать ленту нужно максимальной прочности. Резистивный токопроводник крепится через 25 см, саморегулирующийся — вдвое реже, через 50 см. Полоски ленты укрепляются заклепками. Их заменяют монтажной пеной.

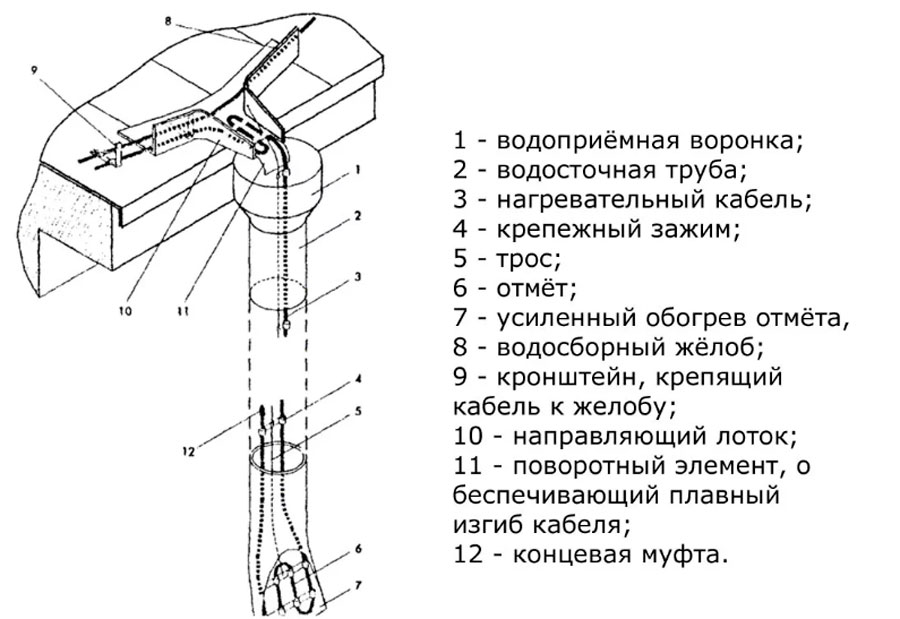

Внутри водосточных труб кабель размещается в термоусадочных трубках. Фрагменты длиннее 6 м крепятся еще с помощью металлического троса. Прокладка кабеля по кровле производится с помощью монтажной ленты и пены. Заклепки здесь не годятся, так как от них остаются отверстия. Через некоторое время крыша начнет протекать.
Устанавливаем монтажные коробки и датчики
Под установку коробки нужно выбрать подходящее место. Сама коробка прозванивается с целью замера сопротивления изоляции. После установки распредкоробки прокладываются провода, ставятся датчики и соединяются изолирующими муфтами. Датчики рекомендуется устанавливать в местах наибольшего скопления осадков. Для соединения их с контроллером используются электрические провода. На домах с крышами большой площади датчики объединяются в группы, а потом каждая из них присоединяется к контроллеру.
Монтируем автоматику в щитке
Управление системой подогрева в составе контроллера и его защиты часто устанавливается в щитке, который находится внутри помещения. Контроллер снабжен клеммами, к которым подключаются провода и нагревательные элементы. Все провода и приборы прозваниваются. При обнаружении неполадок необходимо их устранить. Главное — проверить работоспособность группы защиты. Если не обнаружено никаких замечаний, подключить термостат и запустить систему.
Watch this video on YouTube
Монтаж обогрева кровли. Инструкция
Монтаж обогрева кровельных карнизов и водостоков осуществляется в следующем порядке:
- Нагревательные секции проверяют на соответствие размеров зонам обогрева кровли, нарезают участки необходимой длины, ставят муфты, раскладывают и скрепляют.
- Электрокабель в водосточных желобах закрепляют полосами монтажной ленты поперек желоба. Чем толще монтажная лента, тем прочнее и долговечнее. Для резистивного кабеля шаг установки ленты составляет 0,25м, для саморегулирующегося — 0,5м. При фиксации ленты на желобе заклепками дополнительно используют герметик.
- В водосточных трубах электрокабель закрепляют с помощью монтажной ленты или термоусаживаемой трубки. При высоте трубы больше 6м, кабель дополнительно прикрепляют к металлическому тросу с изолирующей оболочкой для уменьшения несущей нагрузки.
- В отмете трубы и воронке нагревательный электрокабель закрепляют монтажной лентой с заклепками.
- Крепление электрокабеля к поверхности кровли выполняют с применением монтажной ленты и герметика.
- Ставят монтажные коробки, прозванивают и замеряют сопротивление изоляции греющих секций.
- Монтируют датчики термостата, проводят сигнальный и силовой кабели.
- Устанавливают шкаф управления.
- Измеряют сопротивление и прозванивают силовые и сигнальные кабели.
- Проверяют устройство защитного отключения.
- Регулируют термостат.
- Выполняют пусконаладочные работы.
Воздействие наледи на кровельный материал и крышу

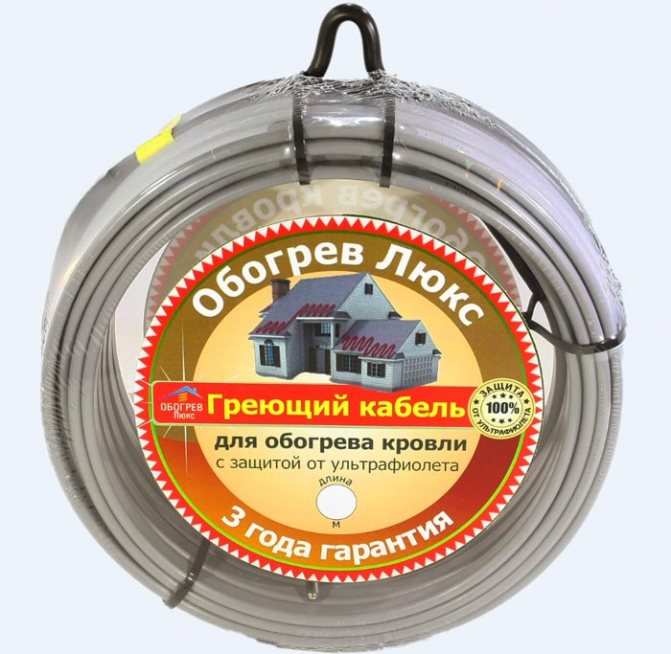

Выбор кабеля
Ошибка №2
Обратите внимание, здесь используется совсем другой нагревательный кабель, отличный от того, что прокладывается в теплых полах внутри дома. Его оболочка изготавливается из специального теплостойкого светостабилизированного ПВХ пластиката. Данный материал не боится воздействия ультрафиолета и жестких климатических условий
Данный материал не боится воздействия ультрафиолета и жестких климатических условий
Его оболочка изготавливается из специального теплостойкого светостабилизированного ПВХ пластиката. Данный материал не боится воздействия ультрафиолета и жестких климатических условий.
Есть два вида такого кабеля:
саморегулирующийся
резистивный
Для обычного дома вполне сгодится второй вариант. Он имеет постоянную мощность и помимо недорогой цены, более надежен, чем саморегулирующийся.
Вентиляционные элементы плоской кровли
Внутри помещения, где живут или работают люди, постоянно накапливается водяной пар. Он поднимается к потолку, охлаждаясь конденсируется и скапливается в подкровельном пространстве. Влага разрушительно воздействует на все слои крыши – деревянные, металлические и бетонные. А скапливаясь в утеплителе — постепенно снижает его свойства, увеличивая затраты на отопление.
Для того, чтобы влажные пары могли выходить из кровельной конструкции, на плоской кровле устанавливают вентиляционные устройства – аэраторы. Они представляют собой пластиковые или металлические трубы разных диаметров, накрытые сверху колпаками в виде зонтиков.
На плоских крышах аэраторы располагают равномерно, по всей площади. Рекомендовано ставить их в самых высоких точках плоскости, там, где стыкуются плиты утеплителя. Обычно монтаж аэраторов выполняют при строительстве крыши, но возможно сделать это и во время ремонта. Главное, что эта мера намного повысит долговечность кровли и утепляющего материала.
В заключение хочется отметить, что все элементы кровли одинаково важны для ее последующей эксплуатации и, даже если всего один из них окажется неподходящим или будет отсутствовать, пострадает вся послойная конструкция. Поэтому к выбору вида и качества комплектации кровельного пирога необходимо отнестись со всей ответственностью.
Состав системы антиобледенения
Эта система состоит из следующих компонентов:
- Греющий кабель. Похож на обычный токопроводящий кабель, только в составе имеется жила из материала с высоким электрическим сопротивлением. При пропускании через неё электротока энергия последнего превращается в тепло.
- Муфты для греющего кабеля: соединительные и концевые (заглушки).
- Крепёжные элементы.
Метеостанция. Так называется набор датчиков — температуры и влажности — позволяющих автоматизировать работу системы. Есть модели, в которых для регистрации таяния и осадков применены отдельные датчики. Не оборудованную метеостанцией систему антиобледенения включать и выключать приходится вручную: при наличии осадков — включаем, при отсутствии таковых — выключаем. Это, во-первых, усложняет жизнь пользователю, а во-вторых, приводит к перерасходу электроэнергии.
- Распределительная система: включает в себя кабели — силовой (для подключения греющего кабеля к электросети) и сигнальный (подключение датчиков к терморегулятору), а также монтажные коробки.
- Щит управления.
В состав щита входят несколько устройств:
- выключатель автоматический (ВА): если система 3-фазная, то по одному на каждую фазу;
- контактор 4-полюсный или магнитный пускатель;
- устройство защитного отключения (УЗО), срабатывающее при утечках тока от 30 мА;
- лампа сигнальная;
- ВА для цепи управления терморегулятора;
- терморегулятор: подаёт питание на греющий кабель при определённой температуре, обычно от -8 до +3 oC.
