Навесные замки для калитки своими руками

Делаем выбор

Выбор замка для калитки зависит от того, насколько надежно вы хотите защитить свое имущество, от цены изделия и от выбора способа открывания двери (при непосредственном контакте или дистанционно).

Оценить внешний вид запорного механизма вы можете на многочисленных фото замков для калитки в интернете, там же представлены схемы их внутреннего устройства и принцип действия.

Наиболее надежные и дорогие – электромагнитные и радиоволновые. При этом они удобней: работают дистанционно. Главный минус таких замков: сложность в установке, а также невозможность их работы без электрического тока.

Замок на калитку – важная и необходимая вещь для загородного дома или садового участка. Поэтому к выбору модели нужно подойти ответственно. Это не та вещь, на которой стоит экономить. Ведь вы обезопасите часть своей жизни. Выбирайте надежную защиту и будьте спокойны за свое имущество.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запор Источник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на ворота Источник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калитку Источник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Какие бывают замки

Насколько бы не была велика толщина металлических дверей, вскрыть их все равно можно. Единственной возможностью защитить их – это повесить навесной замок. Сегодня многие производители предлагают свою продукцию, однако подбирать покупку стоит не только по производителю, но и по типу самого замка.

В первую очередь обращать внимание стоит на дужку замка, а также на металл, ил которого он сделан. Металлических дужек бывает масса видов – стоит приобретать только те, на которых указан сплав и его качество

Кроме того, многие к замку на входную дверь гаража приобретают специальную защиту – корпус, который защищает и замок и дужку. Подобных металлических корпусов встретить на рынке можно в большом количестве и подобрать наиболее удобный для конкретного случая.

Лучшим вариантом для приобретения будет замок, выполненный из прочного металла, дужка которого изготовлена из закаленной стали. Такие замки будет сложно сломать, даже в случае, если у злоумышленников будет предостаточно времени на бесплотные попытки (к примеру вся ночь, если попытка вскрытия гаража предпринимается в гаражном кооперативе, где нет ночного охранника).

Также не стоит доверять покупку замка посторонним и даже родственникам. Сделать это стоит самому – убедиться в качестве и надежности покупки.

Что касается определения типа – предлагаются на рынке замки цилиндрового типа, дисковые, помповые и бессувальдные. Все они отлично выполняют свою функцию и отличаются по принципам работы, разному уровню предлагаемой защиты и по стоимости.

Установка замка

Первым делом на калитку устанавливается фиксирующая часть кодового замка, затем крепежными болтами соединяется данная часть с корпусом. Для удобства проведения работ по установки, следует заранее просверлить отверстия в двери под болты.

Дома установите панель управления и основной блок, после этого подключается питание. Всю проводку идущую к дому следует уложить в профильную трубу или полипропиленовую.

В завершении работы следует проверить устройство на работоспособность. Рекомендуем установить аккумуляторную батарею для запирающего устройства. В таком случае замок будет функционировать даже во время отключения электричества.

Мы думаем, что наша статья была познавательной и интересной, теперь вы знаете разные типы замков, поэтому сможете выбрать лучший замок для калитки. Желаем вам удачи!

Критерии выбора калиточного замка

Как видите, замок на калитку металлическую или деревянную – это серьёзный модельный ряд. Рынок предлагает различные модификации, которые друг от друга отличаются используемыми материалами, количеством задвижек, наличием или отсутствием секретных механизмов и прочее.

К примеру, некоторые производители предлагают замки с титановыми стержнями, а также с внешними защитными кожухами из нержавеющей стали. Большой популярностью сегодня пользуются комплексные замки. Их можно открывать ключом, набором кода или дистанционно с помощью пульта. Это хоть и усложняет саму конструкции, а соответственно и увеличивает её стоимость, но даёт возможность открыть калитку даже в том случае, если в доме нет электроэнергии.

Что касается выбора среди механических моделей, то предпочтение лучше отдать накладным и врезным модификациям. И идеально, если это будет сувальдный вариант, потому что этот вид не боится ни сильных морозов, ни изнуряющей жары.

Обратите внимание на размеры. Замок для калитки из профнастила или схожих с ним материалов должен быть небольшим

Это относится и к ключам. Он должен быть максимально герметичным, чтобы внутрь не попали пыль и грязь. Последние снижают эксплуатационный ресурс, потому что вызывают истирание деталей и их коррозию.

Замок на калитку должен быть компактным Источник pro-stroi.by

И несколько дополнительных рекомендаций:

качество сборки – один из решающих факторов высокого качества изделия, поэтому в замке не должно быть больших неплотностей, а тем более щелей и зазоров;
проверяйте конструкции до покупки, все детали и механизмы должны двигаться плавно, без заеданий и зацепов друг о друга;
если выбор пал на электрические модели, то обратите внимание, чтобы в комплектацию входила пластиковая гофра, в которую будут заложены электрические кабели подводки тока;
ключи для замка надо проверять – все без исключения;
требуйте от продавцов сертификат качества;
приобретайте замки в специализированных магазинах;
лучше купить дорогую модель, потому что безопасность дороже всего.

Что потребуется для установки замка для калитки

При наличии множества вариаций выполнения замка, принцип монтажа многих моделей имеет общие этапы. Для установки засова своими руками мастеру потребуется такие инструменты и материалы: набор сверл, бита для закрепления саморезов, шуруповерт и болгарка. Любой засов должен иметь следующую комплектацию: соединительный квадрат, сердцевину, комплект ключей, болты, ручки и планку. Приобретая замок для калитки, нужно удостовериться, что все части в наличии и в исправном состоянии.

Чтобы прикрепить своими руками надежный засов, вначале следует сделать набросок месторасположения запора и его крепежа. Перед процессом сверления мастеру следует определиться с насадками: они должны быть подходящими по размеру. Когда подготовительные работы проделаны, нужно приступать к сверлению отверстий для крепежа.

После прохождения этого этапа наступает непосредственная установка замка. Нужно взять сердцевину запора, прикрепить ее при помощи саморезов, а потом установить квадрат. После монтажа последнего должна быть установлена ручка. Она привинчивается при помощи болтов. Если же мастер столкнулся с проблемой, когда квадрат и болты для стяжки не подходят по своим размерам к трубе, тогда пригодится болгарка, с помощью которой можно придать элементам требуемый размер. Следующий шаг – установка планки, которая крепит замок.

Очень важно предусмотреть защиту замка, ведь под влиянием негативных погодных условий он может изнашиваться и разрушаться. Чтобы защелка калитки служила длительное время, следует в ее конструкции предусмотреть защитный карман из металла для предотвращения попадания влаги и для обеспечения необходимой жесткости и надежности

Тогда ручка запора будет надёжно прикреплена

Чтобы защелка калитки служила длительное время, следует в ее конструкции предусмотреть защитный карман из металла для предотвращения попадания влаги и для обеспечения необходимой жесткости и надежности. Тогда ручка запора будет надёжно прикреплена.

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

корпуса-направляющей;
засова;
ответной планки;
ручки для манипуляций;
ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
Соединяют детали шпингалета сваркой.
Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
Окрашивают детали.
Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Замки механического типа

Механические замки отличаются массовой распространенностью, их ставили 20 лет, назад, ставят сегодня. К выбору такого механизма следует подойти вдумчиво. Калитка является входом на территорию владения, к тому же, находится на улице, подвергается постоянному воздействию пыли, влаги, грязи

Очень важно подбирать материал, с устойчивостью к коррозии

Чтобы выбрать правильный замок, нужно обратить внимание на:

качество сборки модели: от этого параметра зависит срок службы изделия. Корпус должен плотно закрываться, он не должен иметь больших щелей, прорезей, это снизит риск проникновения внутрь влаги;
работоспособность: проверить её нужно путем проворачивания ключа, двигаться он должен плавно, без заеданий или зацепов;
работоспособность ключей: до покупки, нужно испробовать каждый, входящий в комплект экземпляр, оценить, как он справляется со своими обязанностями.

Вид запорного механизма

Механические замки, в отличие от электрических, не так надежны, зато просты в использовании, неприхотливы и привычны.

Они имеют две разновидности запорного механизма:

Цилиндровый: отличается низкой стоимостью, простотой установки. Современные механизмы практически исключают вариант подбора отмычки, для их вскрытия. Единственным недостатком является повышенная чувствительность такого устройства к влаге и морозам.
Сувальдный: показатели его надежности сравнимы с электромеханическими. Наличие 5 и больше сувальдов, практически не дает шансов для взломщиков.

Механизм управления

Замки, монтируемые на уличных калитках, отличаются механизмами управления:

Кодовый: позволяет открывать замок без необходимости применять ключ. Такое устройство имеет ряд недостатков: при развитии сбоя, его трудно открыть. От частого применения цифры на кнопках могут стираться. Если не проводить перепрограммирование один раз в каждые 20-3 месяца, устройство может быть легко взломано.
Магнитный: имеет автоматическую защелку, открываемую ключом с магнитной подушкой.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

Самозакрывающаяся щеколда на калитку.
Запирающее устройство для калитки со щеколдой и верёвкой.
Пружинный запор.
Потайной замок.
Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
Привариваем посередине сваркой к ней болт под крепление защёлки.
Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
Крепим к основной запирающей пластине ручку для открывания.
Зафиксировать готовую щеколду на калиточной дверце.
Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
Привариваем упор на запирающий прут, который будет играть и роль ручки.
При монтаже двустороннего шпингалета делаем всё на пластине.
К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
Делаем крепление на калитке под запор.
Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

Обрезается кусок стального прута длиной 20–25 см.
Согните его под прямым углом 5–10 см от края.
По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
Пластина, являющаяся основанием для механизма, приваривается к забору.
На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Есть много вариантов типов запорных приспособлений, которые отличаются между собой по месту установки на воротах и способу работы. Наиболее часто встречающимися из них являются следующие виды:

Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.
Простой засов вертикального типа на воротах
Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.
Различные размеры засов на пружинах для ворот
Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Электрические замки

Электрический замок на калитку заслуженно занимает лидирующее место в среднем ценовом сегменте. Электрозамки разделены на три вида по принципу работы:

электромеханические и электромоторные;
электромагнитные.

Запирающий магнитный механизм электромеханического замка имеет дублирующее пружинное устройство, которое приводится в действие обычным ключом, в случае возникновения неполадок с напряжением в сети

Это важное достоинство замка. Накладной или врезной электромеханический замок способен выдержать большую физическую нагрузку

Запорное устройство рекомендуется использовать как замок на калитку из профнастила или листового металла.

Установленный на калитку электромеханический замок

Электромоторный замок имеет тот же принцип действия, что электромеханический, только засов приводится в действие не магнитом, а мотором. К недостаткам этих запирающих устройств можно отнести относительно большой вес и громоздкость.

В таблице приведены наиболее популярные производители таких замков.

Электромагнитный замок – надежное и мощное запирающее устройство. По принципу действия они бывают удерживающими и сдвиговыми. В удерживающем замке электромагнитная катушка создает магнитное поле, которое прочно фиксирует калитку в закрытом положении. Уличный замок на калитку должен иметь мощность не менее 200 кг.

Электромагнитный замок на калитку

Работа сдвигового замка подобна электромеханическому. К достоинствам подобных запирающих устройств следует отнести простоту в установке, надежность в эксплуатации, устойчивость к перепадам температуры. Основным недостатком может стать неработоспособность замка во время длительного отсутствия электроэнергии.

Врезные

(SOCA)

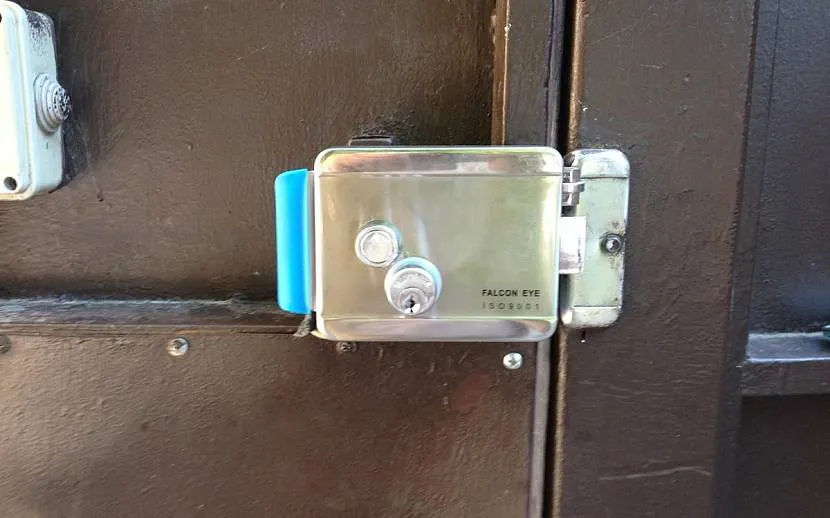

Накладные

(Falcon Eye)

Все виды электрозамков легко коммутируются с системами удаленного управления, в том числе с видеодомофонами.

Особенности установки врезных замков для калитки

Для наглядности, предлагаем рассмотреть вариант установки врезного замка на калитку, изготовленную из двух листов металлопрофиля. Инструкция по монтажу:

1. Для начала, следует заранее позаботиться о сооружении металлического короба, привариваемого на дверную раму.

2. Если в основе конструкции присутствует стальная труба с большим диаметром, то процедура упрощается.

3. Перед началом врезки замка, следует провести работы по разметке его места расположения. Для этого, на торцевых участках ранее сооруженной коробки устанавливается механизм замка. Кроме того, не следует забывать о стыковых участках.

4. Далее необходимо вырезать отверстие под монтаж замка, кроме того, следует разметить точки, которые будут фиксировать замок на поверхности.

5. Для их обустройства воспользуйтесь электродрелью

На следующем этапе проведения работ обустраивается ниша под личинку, учтите, что все замеры должны проводиться с особой осторожностью

6. Если на замке планируется устанавливаться ручка, то для ее монтажа следует также обустроить нишу.

7. Непосредственные работы по монтажу состоят из установки корпуса в пазовое отверстие, монтаж личинки, фиксация замка шурупами.

8. В уже установленную конструкцию монтируется стержень, для ручки. Чаще всего, он отличается наличием квадратного сечения, фиксация стержня осуществляется саморезами.

9. В установленном замке фиксируется ручка с помощью затяжных болтов, далее вся система проверяется на работоспособность.

Замок на калитку видео:
