На что обратить внимание при возведении конструкции откатных ворот со встроенной калиткой

Устройство откатных ворот

Схема откатных ворот

  1. Направляющая балка
  2. Опора роликовая (тележка)
  3. Ролик концевой съёмный
  4. Ловитель нижний
  5. Ловитель верхний
  6. Верхний фиксатор с роликами (кронштейн)
  7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

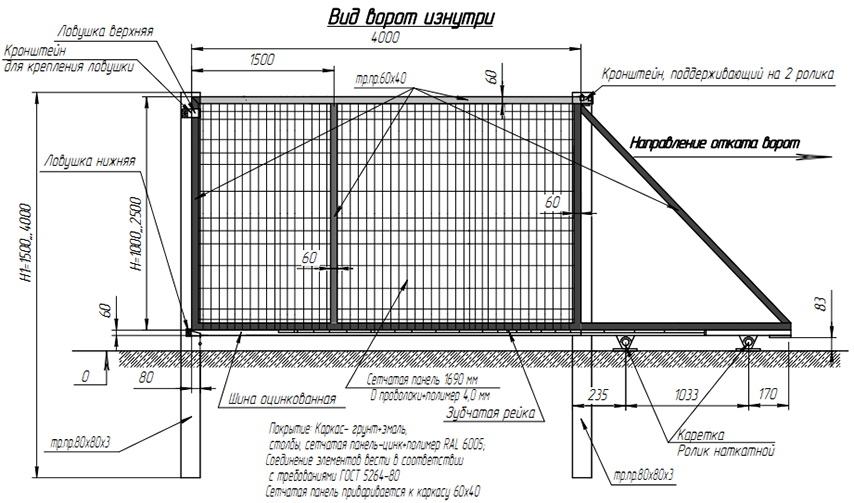

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

  1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
  2. Если ворота будут автоматизированы, сделать разводку кабелей
  3. Установить ворота и ответный столб
  4. Установить автоматику для откатных ворот

Чертежи

Простая конструкция откатных ворот предполагает наличие опорных элементов, поддерживающих опорную и притворную рамки. Глубина фундамента для ворот с полотном в 3,5 м (расстояние между фундаментами 3,175 м) не должна составлять меньше 1,5 м под землей и 2,5 см над грунтом. Под опорную раму необходимо залить больший фундамент: именно на него будет идти максимальная нагрузка. Его длина составит 2,4 м, а ширина 50 см. Под притворную раму следует залить небольшой цоколь, длиною 50 см и шириною 30 см. Подробная схема расположения опорных участков позволит точно и без ошибок повести и заливку, и монтаж рам.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

  • До 400 кг и не шире 4 м;
  • До 600 кг и не шире 6 м;
  • От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

  • Направляющая для установки снизу;
  • Скоба с роликовым механизмом для поддерживания;
  • Роликовые опоры;
  • Подставка для поддержания роликовой платформы;
  • Концевые ролики;
  • Улавливатели снизу и сверху;
  • Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

  • Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
  • Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
  • Поликарбонат – позволит создать легкие ворота;
  • Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
  • Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
  • Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

  • Лопата, лом, трамбовка;
  • Тары для цемента, песка, щебенки и готового раствора;
  • Сварочное оборудование;
  • Болгарка;
  • Молотки;
  • Шуруповерт;
  • Ключи;
  • Рулетка;
  • Карандаш;
  • Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента. Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами.
Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
Важно не забыть дрель.
Измерительные инструменты, в том числе: рулетку, уголок, уровень.
Нужно запастись кругом для шлифования сварочных швов.
Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

  1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
  2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
  3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

  1. Наличию опции регулировки температуры для функционирования на морозе.
  2. Поддержке изменения скорости движения створки.
  3. Наличию в комплектации резервных источников питания.

Виды откатных ворот

Существует несколько разновидностей конструкций откатных ворот. В их основе лежит использование направляющей рельсы и роликовых кареток. Они отвечают за равномерность распределения имеющейся нагрузки на опоры и балки, а также обеспечивают подвижность установленного полотна. Могут открываться вручную или посредством электропривода.

ВидыОписание
КонсольныеЭто приспособление сложнее всего изготовить в домашних условиях. Лишено таких недостатков, как контакт с наземным механизмом, или ограничение по высоте. Для установки удерживающей опоры и роликового механизма потребуется отдельный фундамент. Полотно передвигается по роликам. Ловители размещаются на противоположном столбе. Полотно не будет раскачиваться за счёт установленного наверху направляющего механизма. Несущая балка крепится на произвольной высоте, что исключает риск поломки зимой, когда нижнюю часть конструкции занесёт снегом
РельсовыеОбладают повышенным коэффициентом надёжности и прочности. Полотно устанавливается на специальные ролики, которые перемещаются по направляющей. Монтаж осуществляется на уровне дорожного покрытия. Необходимость в несущих балках отсутствует, т.к. нагрузка равномерно распределяется между боковыми опорами и наземной рельсой. Для удержания калитки на роликах устанавливается вспомогательный механизм. Подходит для регионов, в которых зимой выпадает немного снега
ПодвесныеЧаще встречаются на промышленных предприятиях. Устанавливаются на горизонтальную балку. Основная нагрузка приходится на несущую конструкцию. Недостаток – наличие верхней рельсы, которая ограничивает габариты транспортного средства

Роллеты и секционные ворота

Этот вид ворот для гаража, по сути, металлические утепленные жалюзи, которые сматываются в рулон. Полотно состоит из вертикальных или горизонтальных ламелей, которые наматываются на вал и убираются под потолок или сдвигаются в сторону.

Рулонные ворота в гараж подходят только для охраняемых помещений, так как основной их недостаток – от воров и взлома они не защитят. Конечно, есть и дорогие пуленепробиваемые конструкции, но цена таких ворот очень высокая.

Какие достоинства у роллет:

  • можно установить в гаражах, жестко ограниченных по площади;
  • за два часа можно установить всю конструкцию в проем любой геометрии;
  • вес ворот минимален;
  • поломанную ламель легко заменить;
  • можно оборудовать автоматикой, противопожарной сигнализацией и датчиками движения.

К сожалению, недостатков у роллет много:

  • если ширина проема больше трех метров надо устанавливать две секции;
  • установка калитки обойдется в тридцать процентов от цены;
  • защиты от взлома у конструкции нет;
  • при морозе створки примерзают к направляющим, нужен подогрев каркаса;
  • механизм подъема требует профессионального ремонта.

Такие ворота устанавливают в гаражах на охраняемых стоянках или в металлических боксах во дворе частного дома. Для утепленных отапливаемых гаражей конструкция не подходит.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор

По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы

Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины

Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну

Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

https://youtube.com/watch?v=kBmCOqxYyNU

Преимущества и недостатки

Что делает откатные ворота такими популярными? На самом деле конструкции имеют множество достоинств, и вот только некоторые из них:

  • Откатные ворота открывают въезд для автотранспорта любых габаритов.
  • Ворота устанавливают при любых климатических условиях.
  • Возможность выбора декоративной отделки. В зависимости от пожеланий владельца участка выбирают ковку, профнастил или обрешетку.
  • Индивидуальный выбор варианта конструкции и автоматики.
  • Долгий срок эксплуатации. В сравнении с другими видами ворот петли в таких конструкциях не провисают.

Откатные конструкции почти не имеют недостатков. Единственный минус – они требуют больше места для установки и стоят на 10-20 % дороже обычных распашных ворот.

Как правильно установить откатные и распашные ворота

Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.

При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.

Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.

Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.
