Введение: навесы для автомобилей, особенности и нюансы
Рачительный хозяин знает: не поставишь железного коня в надежное стойло, не долго прослужит он верой и правдой. Прямые солнечные лучи, дождь, снежная буря – все это сказывается на состоянии кузова автомобиля. А корпусной ремонт нынче удовольствие не из дешевых.
Легкий и недорогой выход из ситуации – постройка навеса для авто. Самую простую конструкцию можно изготовить самостоятельно. Чертежи можно составить самому, исходя из размеров участка и габаритов машины.
Длина и ширина участка под навесом рассчитывается в соответствии с габаритами железного коня. Прибавьте по полметра с боков и по длине. Это минимальная площадь, которую нужно выделить под машину.
Чтобы надежно защитить авто от осадков, лучше сделать навес с запасом
Варианты строений:
- отдельно стоящие конструкции на въезде с воротами или в глубине двора;
- пристройки к бытовкам, сараям или гаражам;
- пристройки к жилому строению с выходом в дом (проекты с консольным или балочно-опорным примыканием);
- готовые сборные металлические конструкции с тентом из ткани. Это складной модуль, который можно собирать и разбирать при необходимости в любом месте.
Чем следует руководствоваться при выборе укрытия на дачу под авто?
Если на вашем участке красивыйархитектурный ансамбль, подбирайте материалы для навеса так, чтобы они органично в него вписались
Каркас дачного навеса можно изготовить из профильной трубы, кирпича, из досок и брёвен. Если предусмотрено разборное устройство, то подойдут только стойки из металла.
Для кровли в большинстве случаев используется профнастил, тент, можно сделать покрытие из ондулина или шифера. Мягкая кровля потребует сплошную обрешетку. Прозрачный поликарбонат – изящное решение, которое украсит ваш участок. Металлочерепицу обычно используют в случае, если навес примыкает к дому, и его кровля продлевает основную.
Готовые дачные навесы от производителей удобны тем, что их можно легко убрать на зиму, если вы не планируете ездить за город в межсезонье
На фото практичный навес с хозблоком. Здесь можно хранить инструменты и зимнюю резину
Как построить деревянный навес из поликарбоната своими руками
Пошаговая инструкция для пристройки к дому 2,5*4 м, фундамент – столбчатый, опирание – балочно-опорное, стойки – брус 100*100 мм, крыша односкатная, покрытая сотовым поликарбонатом толщиной 8 мм.

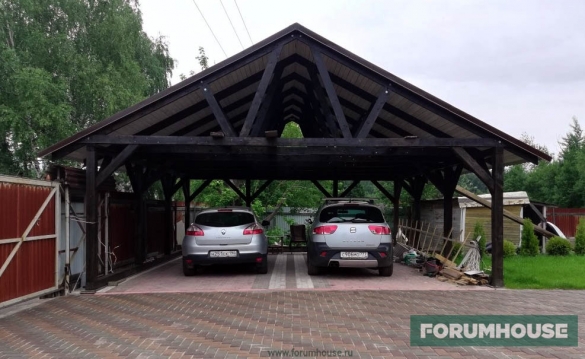

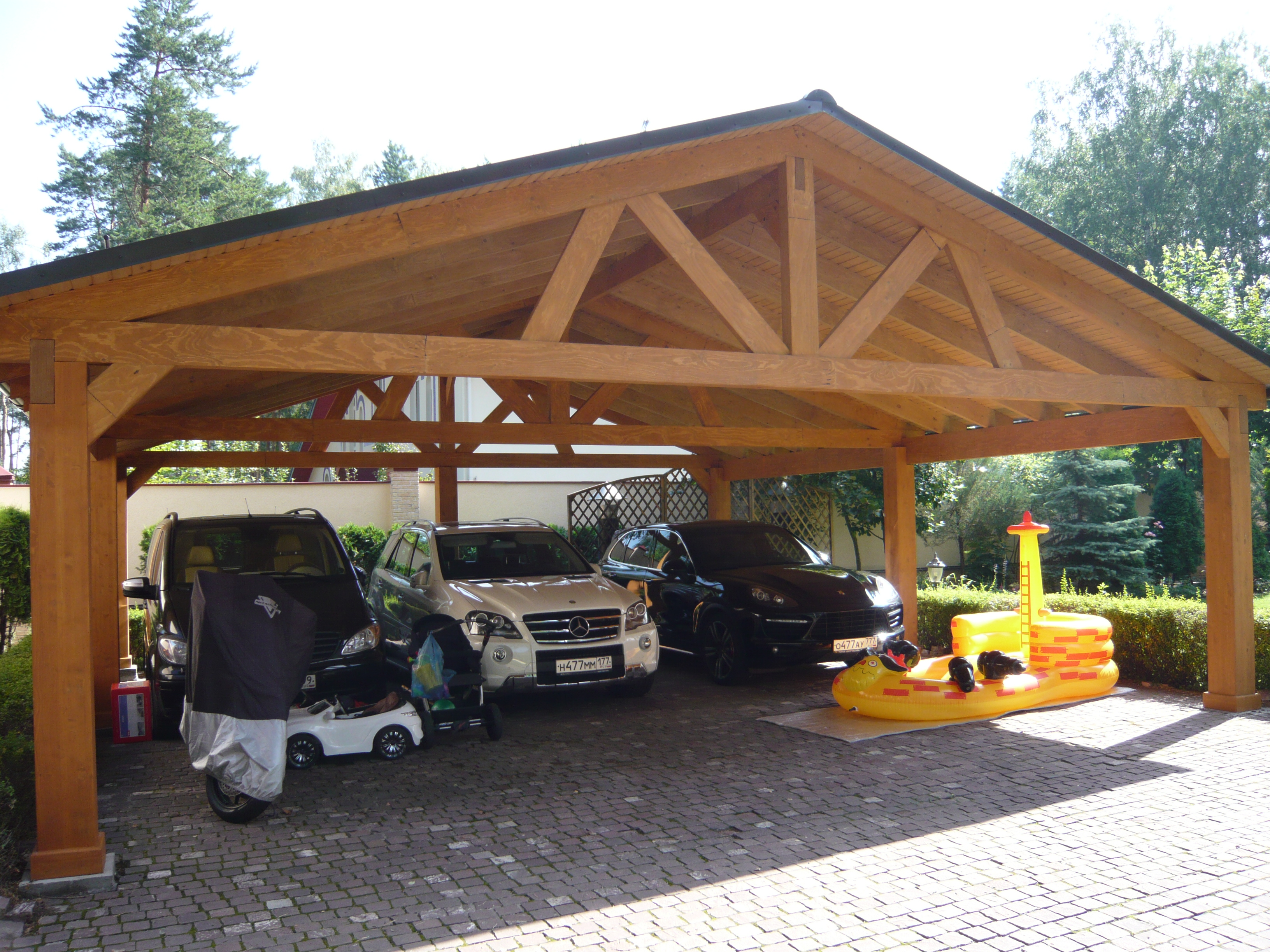

Фото-пример деревянного навеса к дому
Очищаем участок, переносим чертежи на местность, забиваем столбики, натягиваем веревку, снимаем верхний слой грунта – 300 мм. Выкапываем ямы под столбы, глубиной 700 мм. Дно засыпаем щебнем и песчаником, слоями 100-15о мм, подушку трамбуем. Площадку мостим тротуарной плиткой. В каждую яму вбиваем 4 арматурных рифленых прута, сечением 8-12 мм. Формируем из рубероида импровизированный столб и одеваем его на армирующий каркас, заливаем бетоном, до полного становления раствора придется подождать 4 недели.
Способ крепления бруса к фундаменту
На бетонный столб анкерами крепим оцинкованный держатель, в него фиксируем вертикальную опору, проверяем геометрию, затягиваем болты.
К стене присверливаем балку-брус 100*100 мм, она послужит опорой для внутреннего конца стропильной ноги, и поможет распределить нагрузку по всей несущей конструкции. По верхним оголовкам опор делаем обвязку, брусом 100*100 мм, крепим на уголки, дополнительно фиксируем укосами, чтобы сделать навес прочнее.
Один из способов крепления поперечных и продольных балок к вертикальной опоре
Перпендикулярно дому укладываем стропила из доски 150*40 мм, на балку крепим уголками, на обвязку – салазками, навис ноги с внешнего края +300 мм, чтобы осадки не попадали внутрь. Поперек, через каждые 500-900 мм стелим обрешетку из тонкого бруска 20-40 мм. Каркас обрабатываем антисептиком и противопожарным раствором, лакируем или красим цветным лаком. Парапет можно выполнить из любого материала или оставить открытым, оформив его клумбами, декоративными кустами, вьюнами.
Как крепить поликарбонат
Листы режутся в размер болгаркой мелкозубчатой пилой по металлу, заусеницы шлифуются абразивом. При укладке следите, чтобы внутренние ребра жесткости поликарбоната шли параллельно обрешетки. Панели соединяются между собой стыковочным профилем.
На обрешетку саморезами крепим соединительный профиль, в него вставляем листы, оставляем термозазор 3-5 мм, закрываем сверху заглушкой до щелчка. Внешний край листов крепим на термошайбы, торца проклеиваем специальным скотчем и устанавливаем заглушку, во избежание попадания пыли и мусора внутрь материала.
Крепление поликарбоната на профиль
Варианты навесов
Возможно построить навес практически из любого сырья, используя для этого поликарбонат, дерево, профнастил, металлические листы и другое.
По виду деревянные навесы делят на:
- Навес-пристройка. В такой конструкции одна часть крыши будет опираться на стену другой постройки либо гаража. Такой импровизированный гараж можно сделать полностью деревянным, также возможно возведение с металлическими компонентами, кирпичом, черепицей, шифером.
- Стационарный навес. Такое строение является самостоятельной конструкцией с несколькими парами отдельных стоек. Каркас строится из дерева, кровельные работы выполняются из шифера, поликарбоната. Для дополнительной защиты от ветра можно построить небольшой забор, например, из кирпича.
- Навесы с плоской крышей. Такой тип постройки является наиболее простым в установке. Строятся такие конструкции быстро, строительных навыков не требуют. Однако на плоской части крыши регулярно скапливается мусор, под весом которого доски могут просесть, что приведет к накоплению воды. Поэтому нужно часто чистить крышу, во избежание гниения каркаса и крыши.
- Постройки со сложной формой крыши. Данный вид навеса для автомобиля достаточно сложно построить самостоятельно, без профильного образования и умения читать чертежи.
Какие материалы используют в строительстве навесов
Мы рассмотрим самые распространенные и не слишком дорогостоящие материалы для создания навеса.
Металлический навес, называется так потому, что в строительстве используются металлические или стальные профили. Из них монтируют все элементы каркаса: стойки, обвязку и обрешетку будущего навеса. На этапе проектирования вы сами определяете какого сечения трубы для стоек и обвязки выбрать. Помните, что стойки более массивны, обвязка и обрешетка должны быть тоньше. Профильные трубы часто используют в строительстве и, может так случиться, у вас остаются какие-то нереализованные трубы, которые можно пустить в дело. В этом случае ваше строительство сведется к минимальным затратам: покупке кровельных материалов, краски и крепления.
Деревянные навесы можно сделать не только из деревянного каркаса, но и в качестве кровли могут использоваться пиломатериалы. Навесы из дерева принято считать одними из самых лучших. В первую очередь они экологичны, дерево материал природный, а значит содержание химических компонентов исключено. Деревянные сооружения выглядят потрясающе в загородном ансамбле. Если вы владеете домом из бруса, то вам просто необходимо дополнить его деревянными же строениями. Приобрести деревянный брус можно на любой пилораме или у торговых представителей. Если у вас есть возможность сделать своими руками навес из остатков, то это будет дополнительным плюсом.
Кирпичные навесы. Каркас строения создается из металлического профиля и облицовывается своими руками кирпичом, в редких случаях декоративным камнем. Это придает постройке более эффектный вид, но потребует от вас навыков работы с кирпичом или камнем. Не всегда это может оказаться под силу начинающему строителю. Навесы из кирпича или декоративного камня отлично сочетаются с кирпичными строениями и изгородями во дворе, выполненными из похожих материалов.
О кровельном материале говорилось неоднократно и можно говорить бесконечно. Их разнообразие не оставит равнодушным человека, который вкладывает душу в строительство.
Крыши из шифера никогда не устареют. Этот материал легко крепится к любому каркасу, найти его можно легко и без затрат. Наверное, у многих бывали такие ситуации: меняя кровлю на крыше дома вы обнаруживали, что износ материала невелик и его можно еще куда-то применить. Навес – это один из способов использования шифера с пользой.
Деревянная кровля. Как уже говорилось выше, деревянный навес можно завершить такой крышей. Единственным минусом станет невозможность применения такого навеса, как беседки с мангалом. Высота пламени не регулируется, летящие искры также могут спровоцировать пожар.
Сотовый поликарбонат. Используется в большинстве случаев и это имеет свои основания. Вы можете сделать крышу навеса своими руками любой конфигурации и не прикладывать особых усилий.
Металлочерепица и профнастил. Современные и красивые материалы для сооружения крыши домов, дач, навесов.
Навес из металлопрофиля
Навес из металлопрофиля — это отличное решение для создания уютной и функциональной области отдыха на открытом воздухе. Приготовьтесь к тому, чтобы создать собственный навес с помощью нашей подробной инструкции.
Список материалов:
- Металлопрофиль (количество зависит от размеров и конструкции навеса)
- Винты для металла
- Деревянные бруски
- Бетонные блоки или фундаментные сваи
- Шурупы для дерева
- Инструменты (дрель, гаечные ключи, пила для металла и дерева, уровень, измерительная лента)
Определите местоположение и размеры навеса. Убедитесь, что выбранная область достаточно просторна и удобна для использования.
Подготовьте фундамент. Если планируется использование бетонных блоков, залейте основание из равномерно распределенных блоков с учетом размеров вашего навеса.
Соедините вертикальные стойки. Используйте дрель и винты для металла, чтобы прикрепить вертикальные стойки к фундаменту или сваям.
Присоедините горизонтальные балки. Измерьте и отметьте места, где горизонтальные балки будут крепиться к вертикальным стойкам. Используйте дрель и винты для металла, чтобы закрепить горизонтальные балки.
Установите деревянные бруски. Используйте шурупы для дерева, чтобы закрепить деревянные бруски на горизонтальных балках. Это обеспечит дополнительную поддержку и стабильность для кровли навеса.
Установите металлическую крышу. Подготовьте металлопрофиль, измерьте его и отрежьте по необходимым размерам, используя пилу для металла. Затем прикрепите металлическую крышу к деревянным брускам, используя винты для металла.
Проверьте уровень и надежность конструкции. Убедитесь, что все элементы навеса установлены ровно и надежно закреплены. Используйте уровень для проверки горизонтальности и вертикальности структуры.
Работа с металлопрофилем имеет свои особенности, и следование правильным методам и техникам поможет вам достичь качественного результата
Вот некоторые особенности работы, на которые стоит обратить внимание:
- Правильная маркировка и измерение помогут вам достичь точности и соответствия размеров при работе с металлопрофилем. Используйте маркер или рычаг для металла, чтобы отметить точки резки или сверления. Тщательно измерьте и отметьте размеры перед выполнением любых операций.
- При резке металлопрофиля используйте специализированные инструменты, такие как ножницы для металла или пила для металла с мелким зубом. Помните, что правильная техника резки и умеренное усилие помогут достичь гладких и ровных срезов.
- При креплении металлопрофиля используйте винты или болты, предназначенные специально для металла. Обеспечьте надежное соединение между элементами, чтобы гарантировать прочность и стабильность конструкции.
- Металлический профиль подвержен коррозии со временем. Чтобы защитить его от воздействия окружающей среды, рекомендуется нанести защитное покрытие на металлические поверхности, такое как краска или гальваническое покрытие.
Расчет навеса для автомобиля. Расчет и чертеж навеса
Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.
Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.
Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:
- Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
- Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
- Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
- Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
- Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

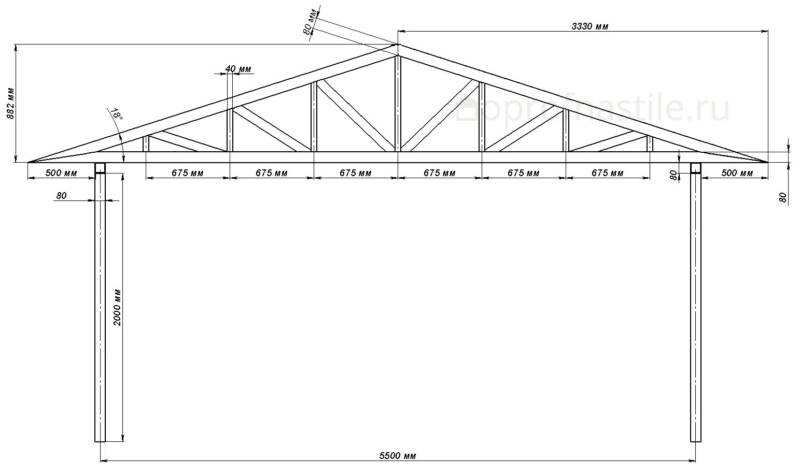

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.
Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.
Виды конфигурации крыши и их преимущества
Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

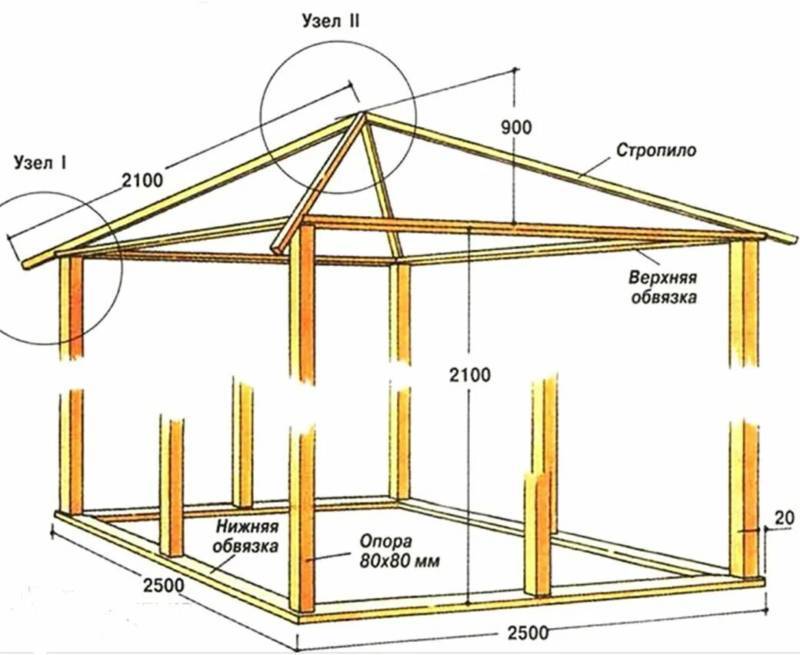

Фото, чертеж и схема крыши
- Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
- Двускатная крыша (вальмовая) – более жесткая, имеет высокие ветрозащитные характеристики.
- Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.
Навес из дерева
Навес из дерева является отличным дополнением для вашего двора или сада. Он создает уютную и защищенную область, где можно насладиться отдыхом на свежем воздухе и защититься от палящего солнца или непогоды.
Если вы хотите создать навес своими руками, вам понадобятся некоторые материалы, основные инструменты и последовательность действий.
Список материалов:
- Деревянные балки (6×6 дюймов) для опор и поперечных балок
- Деревянные доски (2×6 дюймов) для крыши
- Винты для дерева
- Бетон или цемент для фундамента, молоток
- Дрель, пила, линейка
- Уровень
- Защитные очки и перчатки
Определите место, где вы хотите построить навес. Учтите размеры и ориентацию, чтобы обеспечить достаточно площади и оптимальное освещение.
Получите необходимые разрешения от местных органов и проверьте, есть ли подземные трубы или кабели, которые могут помешать строительству. Отметьте места, где будут находиться опоры и рассчитайте расстояние между ними.
Возьмите деревянные балки и отметьте места, где они будут встроены в землю. Используя лопату, выкопайте ямы глубиной около 1/3 длины балок.
Разместите балки в ямах и залейте их бетоном или цементом. Убедитесь, что они выровнены и стоят вертикально с помощью уровня.
Дайте бетону высохнуть и зафиксироваться, следуя инструкциям производителя. Разметьте места, где поперечные балки будут соединяться с опорами. Они должны быть параллельны и равномерно разнесены.
Используя дрель, предварительно просверлите отверстия в опорах и поперечных балках. Закрепите балки в опорах с помощью винтов для дерева, обеспечивая прочное и надежное соединение.
Используя уровень, проверьте горизонтальность поперечных балок и внесите необходимые корректировки. Измерьте и отрежьте деревянные доски нужной длины для покрытия навеса.
Расположите доски на поперечных балках, начиная с одного конца и работая к другому. Оставьте небольшие промежутки между досками для обеспечения вентиляции.
Закрепите доски на поперечных балках с помощью винтов для дерева. Проверьте горизонтальность и выравнивание досок, регулируя их при необходимости.
Проверьте, все ли элементы навеса надежно закреплены и выровнены. Покройте дерево специальной защитной краской или лаком, чтобы защитить его от воздействия погодных условий и повысить его долговечность.
Поставьте столы, стулья или другую мебель, чтобы создать уютное место для отдыха и релаксации. Регулярно осматривайте и обслуживайте навес, чтобы убедиться в его безопасности и хорошем состоянии.
Работа с деревом имеет свои особенности, и важно учитывать их, чтобы достичь успешных результатов. Вот некоторые особенности и советы:
При выборе дерева для вашего проекта учитывайте его качество, прочность и способность выдерживать воздействие погодных условий. Разные породы дерева имеют различные характеристики, поэтому выбирайте подходящую породу для своих потребностей.
Перед началом работы убедитесь, что ваше дерево хорошо подготовлено. Удалите кору и старую краску с помощью стамески или шлифовальной машины. Отглаживание и сглаживание поверхности дерева помогут получить более качественный финишный результат.
Дерево имеет свойство разбухать или сжиматься в зависимости от воздействия влаги и температуры
При работе с деревом важно обработать края досок или балок специальными составами, которые помогут предотвратить поглощение влаги и защитить древесину от воздействия погоды. Кроме того, после завершения проекта, рекомендуется нанести финишный слой, такой как лак или краска, чтобы защитить дерево от влаги, ультрафиолетовых лучей и других повреждающих факторов.
Строим навес: пошаговая инструкция
Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.
Делаем углубления для установки опор
Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.
Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.
Готовим бетон
Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.
Способы установки опорных столбовКронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетонКолонныКолонныУстановка опорных столбов (фундамент)
Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.
Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.
Установка опорных столбовСтолбыСтолбы
Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.
Верхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязка
Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.
Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.
Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.
Стропильные фермыСтропильные фермыФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии
Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.
Обшиваем установленные фермы доской ОСБТорцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску
Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.
Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.
Облицовываем кровлю металлочерепицей или другим материалом
Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.
| Марка | Габаритная ширина листа, мм | Полезная ширина листа, мм | Высота профиля , мм | Толщина металла, мм |
|---|---|---|---|---|
| С-8 | 1200 | 1150 | 8 | 0,4-0,8 |
| С-10 | 1155 | 1130 | 10 | 0,4-0,7 |
| С-15 | 1200 | 1150 | 15 | 0,4-0,8 |
| С-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| С-20 | 1150 | 1100 | 20 | 0,4-0,8 |
| С-21 | 1051 | 1000 | 21 | 0,4-0,8 |
| С-44 | 1047 | 1000 | 44 | 0,5-0,8 |
| МП-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-20 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-35 | 1076 | 1035 | 35 | 0,5-1 |
| Н-60 | 902 | 845 | 60 | 0,5-1 |
| Н-75 | 800 | 750 | 75 | 0,7-1,2 |
| Н-114 | 646 | 600 | 114 | 0,7-1,2 |
| НС-35 | 1100 | 1035 | 35 | 0,5-1 |
| НС-44 | 1050 | 1000 | 20 | 0,4-0,8 |
Устанавливаем односкатный навес-пристройку
Для строительства навеса своими руками первично делают чертеж. Он не может быть стандартным, в каждом конкретном случае размеры каркаса меняются, так как площадь площадки перед домом, отведенным под авто, у каждого своя. Главное – выдержать минимум, необходимый для постановки машины.
Как сделать навес 6*8 своими руками? Пошаговая инструкция с фото.
Навес таких размеров подойдет для 2 авто плюс небольшая «подсобка». Примерный бюджет – 50 000 руб., в зависимости от цен на строительном рынке. Бетонную стяжку можно не делать, если грунт плотный, но и лишней она не будет.
Первое – делается разметка на земле при помощи веревок и колышков.
В качестве фундамента-основания подойдет асбестовая труба длиной 80 см. в количестве 8 шт., арматура внутрь и крепежный элемент.
По числу опорных элементов и бруса выкапывают ямы (70-75 см.), устанавливают асбестовую трубу, внутрь ее арматуру и крепежный уголок «рогами» наверх.
Все залить бетоном и оставить на неделю. Если идет дождь, конструкции накрывают пленкой.
Далее устанавливаются столбы из бруса 100*150, крепятся на уголки верхние переклады и стяжка.
Вот так будет выглядеть основа под навес. Восемь опорных столбов, брус-переклады 50*100 см., поставленные на ребро, это будет основа для крыши-навеса. Каждый элемент прикреплен уголками. Не забывать, что каркас должен идти с уклоном кзади, поэтому передние опорные столбы будут выше, чем задние.
Крепятся «на попа» балки кровли с шагом в 60 см.
Чтобы столбы не гуляли ставятся временные укосины. Когда конструкция собрана, у каждого столба делают постоянные укосины, по 2 шт. на столб.
Обрешетка на крыше делается из доски «дюймовки» под профильный лист с шагом в 50 см. Также досками обшивают и стены навеса, чтобы максимально защитить машину от попадания осадков внутрь.
На кровлю идет 18 листов хорошего, профильного железа (профнастил) 3*1,1 м. Укладываются они ребрами вдоль кзади навеса, чтобы дождь стекал назад. Там же можно установить водосток, чтобы вода не размывала грунт возле конструкции.
Типы односкатных навесов и их характеристики
Прежде чем отдать предпочтение тому или иному виду односкатной конструкции, необходимо изучить преимущества каждого из видов.
По характеру материала изготовления односкатные конструкции подразделяются на:
Металлические навесы односкатного типа монтируются из оцинкованных труб либо из высокопрочного стального профиля. Каркас таких навесов бывает кованым или сварным, стандартной или сложной формы. Металлические односкатные навесы отличаются высокой прочностью, надежностью, долгим сроком эксплуатации. Они не боятся осадков различной интенсивности. Деревянные навесы односкатного типа сооружаются из дерева различных пород, в качестве материала для опорных стоек выбираются брус либо оцилиндрованное бревно. Вагонка или обрезная доска служат для изготовления обвязки и обрешетки. При покрытии материалов специальным составом деревянные навесы становятся защищенными от негативного воздействия природных условий и служат в течение долгого времени.
Смешанные односкатные навесы изготавливаются из металла и дерева. Как правило, опорные элементы таких конструкций сооружаются из металла, а крыша – из древесины.
Гораздо реже односкатные сооружения возводятся с применением камня. Это весьма трудоемкий и дорогостоящий процесс, однако прочность их гораздо выше, нежели у других видов навесов для дачи.
В зависимости от способа расположения односкатные конструкции делятся на:
Отдельно стоящие односкатные навесы монтируются без привязки к основному сооружению. Их можно располагать в любой части придомовой территории. Зачастую такой вид конструкций используется в качестве зоны отдыха и укрытия автомобилей от осадков.
Пристроенные односкатные козырьки требуют привязки к основному сооружению и служат для защиты, например, крыльца от осадков и солнечного света. Навес над крыльцом так же защищает ступени от снега. Эти конструкции имеют относительно небольшой размер и изготавливаются из легких материалов.
В зависимости от функциональности навесы односкатного типа бывают:
Декоративные навесы призваны эстетически дополнять имеющиеся на придомовом участке постройки. Функциональные навесы сооружаются для выполнения полезных функций в виде защиты от различного рода осадков, пыли, солнца.

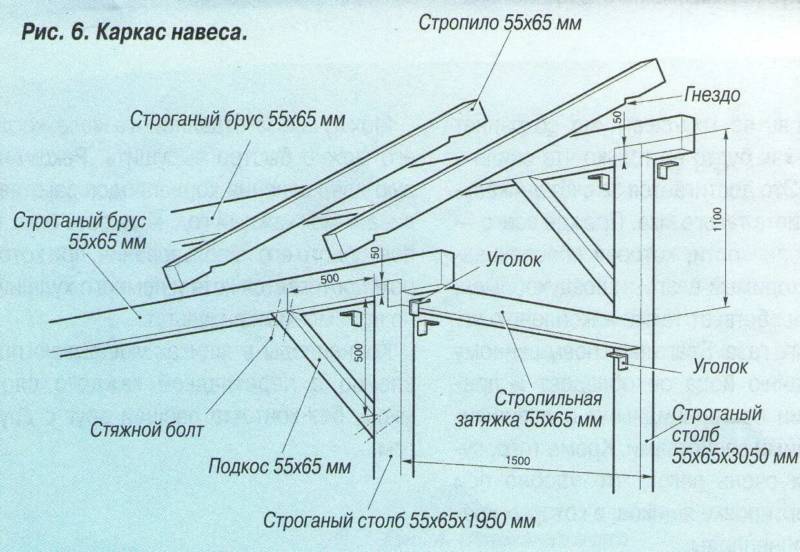

Конструкция навеса
Навес
Наш навес имеет размеры порядка 900х750 см. Плоскость каждого кровельного ската составит около 500х750 см. В общем это 1000х750 см, т.е. 75 м2 суммарной площади.
С функцией опор для такого навеса прекрасно справятся бетонные столбы диаметром около 300 мм. Каждая из таких опор способна выдержать в среднем 1 т веса. На практике это значение еще более внушительное, но мы поверим утвержденным нормативам.
Умножаем суммарную площадь кровельных скатов на значение снеговой нагрузки для нашего региона, добавляем к полученному результату вес самой крыши, делим рассчитанное число на 1000 кг и обнаруживаем, что для обеспечения должной устойчивости навеса таких размеров нужно поставить около 7,5 столбов. Окружаем в большую сторону, т.е. до 8. В результате мы установим по опоре в углах навеса и по одной стойке в центре каждого пролета.
Опоры будем погружать на глубину порядка 1,2 м. С таким фундаментом навес точно не провалится.
Схема навеса
Почему дерево
Древесина – экологичный, доступный материал, надежный и безопасный для человека, что является основным фактором, востребованности этого материала долгие годы, он выделяется теплотой, природностью, цветом. Эти факторы позволяют этому материалу внести в ландшафтный дизайн неповторимости и красоты.
Конечно, древесина не владеет большими коэффициентами прочности, в отличие от каменных и железных конструкций. Древесные сооружения подержаны гниению, нападкам насекомых и мышей. Но этого можно избежать, если грамотно обработать дерево морилкой и фиксирующими растворами. Свой основательный эффект имеет и лак, а само лаковое дерево выглядит шикарно.
Что касается навесов из дерева, некоторые думают, что это простые, невзрачные сооружения. Но все будет зависеть от воображения, желания обывателя правильно составить проект. Можно орнаментировать конструкции филигранной резьбой, балясинами и красивыми резными элементами. При этом учесть образ сада, где разместится навес, рядом с домом или отдельно.
Важно! Вся конструкция должна смотреться пропорционально и интересно. Только так навес, пристроенный к деревянному дому, будет радовать вас
Навес из металлопрофиля
Для кровли навеса из профиля рекомендуется использовать профнастил марки «Н».
Изготовление навеса из металлопрофиля
Необходимо произвести расчет веса конструкции. Исходя из полученных данных выбирают материал для каркаса.
Не рекомендуется производить монтаж профнастила в ветреную погоду. Листы нужного размера нарезают с помощью ножниц по металлу. Если стены не будут утеплены, делать гидроизоляцию кровли не нужно.
Профиль крепят начиная с нижней части кровли. Новый лист укладывают с небольшим нахлестом. Для придания стыкам герметичности можно использовать мастику. К обрешетке листы крепят с помощью саморезов.
Деревянный навес для хранения двух автомобилей своими руками
У меня есть загородный участок, на котором построен коттедж из бруса, и я захотел сделать открытый навес для парковки двух автомобилей. Для этого отвёл площадку на въезде размером 8х8 м. Площадка под парковку замощена брусчаткой, делать размеры меньше — неудобно, т.к. машины должны въезжать под углом 90 градусов. Промежуточных опор нет. В итоге мне нужно перекрыть расстояние свыше 7 метров деревом. Поэтому я решил сделать фермы из досок сечением 15х5 см и вот, что из этого получилось.
По фото видно, что деревянные фермы не выглядят чрезмерно массивно и украшают участок.
Но при этом выдерживают снеговую нагрузку для МО.
Теперь расскажем, как пользователь пришел к данному конструктиву. По словам ДохтуР13, перед началом строительства он перебрал множество вариантов как перекрыть большой пролёт деревом, если стандартная длина пиломатериала 6 м. Также он консультировался на портале, и многие ему предлагали, при таких размерах площадки под автомобили, не связываться с досками, а построить навес из металла.
У меня деревянный дом с двускатной крышей, поэтому и навес, чтобы выдержать всё в едином архитектурном стиле, тоже должен быть деревянным с простой двускаткой. Кроме этого, я уже работал с древесиной и купил для этого весь необходимый инструмент. Ставить на деревянные опорные столбы сечением 15х15 см навес из металла тоже не хотел. Остановился на деревянных фермах, с помощью которых можно перекрыть большой пролёт. Осталось просчитать несущую нагрузку и выбрать конструктив, т.к. фермы открыты и являются дизайнерским элементом навеса.
Навесы для машины по виду накрытия
Для постройки навесного сооружения для автомобиля можно использовать огромное количество покрытий. Вот некоторые из них.
Навесы из поликарбоната
Подобная постройка отличается простотой монтажа. На данный момент листы из поликарбоната считаются одним из самых популярных изделий для строительства зимнего сада, беседки, теплицы и навеса. Изделия имеют много преимуществ по сравнению с другими покрытиями. Прежде всего, это доступная стоимость и простота укладки листов. Благодаря такими качествам монтаж навеса может производиться даже неопытным строителем.
Навес для машины из поликарбоната
Во время устройства навеса листы поликарбоната прикрепляют к основанию каркаса с помощью специальных саморезов с резинками. Для компенсации возможных напряжений во время расширения материала делают специальные отверстия сверлом, причём их диаметр должен быть чуть большим от толщины крепёжных деталей. Стыки листов соединяются между собой при помощи специальных пазов. Торцы изделий защищают от воздействия отрицательных температур и влаги при помощи специальных планок или скотча.
Навесы из профилированного листа
Такие конструкции считаются одним из самых распространённых тентовых укрытий для автомобиля. К основным преимуществам металлического профиля следует отнести приемлемую стоимость, простоту установки, а также практичность материала во время эксплуатации, небольшой вес изделий, высокий уровень пожарной безопасности.
Навес для машины из профилированного листа
Монтаж такого навеса на каркас осуществляется достаточно просто. В независимости от конструкции крыши (односкатная, двускатная или арочная) листы профнастила нужно укладывать снизу вверх. Сначала монтируют первый элемент, прикручивая один из его краёв саморезом к прогону. Для этой цели используют специальные фиксаторы с резиновой прокладкой. Затем устанавливают следующий лист металла с внахлёстом в одну волну. В местах примыкания этих деталей закручивают ещё два самореза. Подобным образом передвигаются до конца навеса.
Навесы из металлочерепицы
Рассматриваемые строительные материалы имеют средний вес, в связи с этим прочность каркаса навеса должна быть максимально приближённой к капитальным несущим конструкциям. В большинстве случаев сооружения для машины примыкает к основной части дома, что даёт возможность совместить покрытие двух крыш в единое целое.
Схема навеса для машины из металлочерепицы
Работы по устройству кровли можно условно разделить на несколько основных этапов. Для начала необходимо сделать обрешётку из деревянных досок. В данном случае все элементы закрепляют к металлическому каркасу при помощи металлических болтов. Покрытие из листов металлочерепицы фиксируется при помощи обычных саморезов с резиновыми прокладками, причём минимальный уклон кровли должен быть не меньшим от 14 градусов.
Тент
Одним из самых простых вариантов обустройства навеса для автомобиля на даче считается использование тентованных покрытий. Замечено, что такие постройки отличаются небольшой стоимостью и простотой монтажа.
Тент для машины
Самым слабым конструктивным элементом в таком навесе считается тент. Каркас сооружения может выполняться из профильной трубы, которая надёжно вмонтирована в бетонное основание. Именно к металлическим элементам и будет закрепляться тент. Каждый владелец автомобиля может выбрать покрытие необходимой расцветки и плотности. Основным недостатком такого навеса считается необходимость в замене тента через каждые 5 лет.
Необходимые инструменты и материалы
Для постройки навеса для автомобиля не потребуется большое количество специальных инструментов. Можно обойтись и обычной пилой, молотком и несколькими емкостями.
Однако, для быстрой постройки конструкции, рекомендуется подготовить следующие инструменты:
- циркулярная пила;
- веревка и колья;
- лопата;
- строительный уровень;
- любая емкость для воды;
- бетономешалка;
- шуруповерт либо отвертка со сменными битками;
- ключи.
Материалы для постройки включают:
- цемент, песок и гравий;
- покрытие крыши на выбор – шифер, черепица, стеклоизол, металлические листы;
- строительные уголки (минимум 8, если строить без дополнительных укрепляющих балок);
- саморезы, болты, гайки, гвозди;
- строительный брус необходимого размера в нужном количестве.
