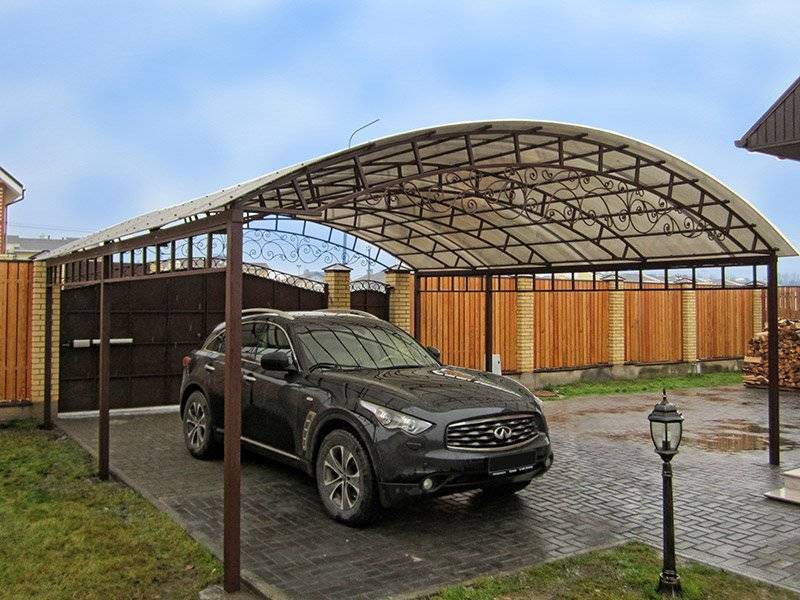

Навес для автомобиля из поликарбоната — особенности и варианты конструкции, сборка своими руками, полезные советы

Комплектующие, особенности монтажа

Прежде чем решить, какой толщины выбрать поликарбонат для навеса, нужно сделать проект, на его основании рассчитать материалы. Лучше воспользоваться услугами профессиональных строителей. Можно использовать для этих целей онлайн калькуляторы.

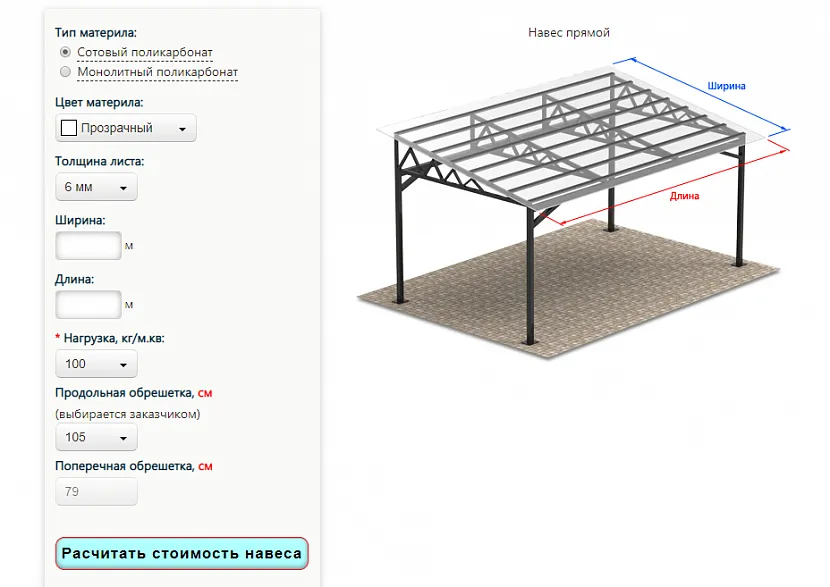

Калькулятор поможет рассчитать примерное количество листов поликарбоната Источник polycarbonat-rostov.ru

Любая конструкция состоит из опорно-несущей конструкции и поликарбонатного покрытия.

Несущая конструкция включает опоры и раму для крепления поликарбоната. Изготавливают из металлического, алюминиевого профиля, деревянного бруса. Регулируется нормативными строительными актами и правилами СНиП (2-523-81 на стальные конструкции; 3.04.03-85 –защита от коррозии).

Основные комплектующие детали изготавливают из поликарбоната, алюминиевого профиля.

Детали для монтажа поликарбоната:

• профиля: торцевые, соединительные, примыкающие, угловые, коньковые, прижимные планки.
• термошайбы с силиконовой прокладкой;
• уплотнители, торцевые ленты.

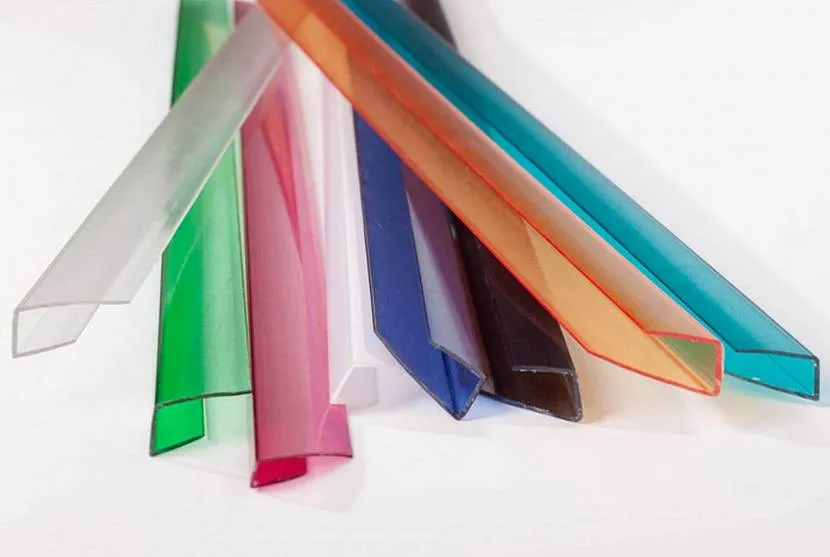

Торцевой профиль Источник baumaster69.ru Поликарбонат в результате колебания температур расширяется. Из-за высокого коэффициента теплового расширения между листами материала делают зазор 3-3,5 мм. Отверстие под крепление просверливают на несколько миллиметров больше.

Стандартная длина листов сотового пластика 6 и 12 м, ширина 2,1 м. Профиля выпускают в соответствии с размером поликарбоната — 6 м.

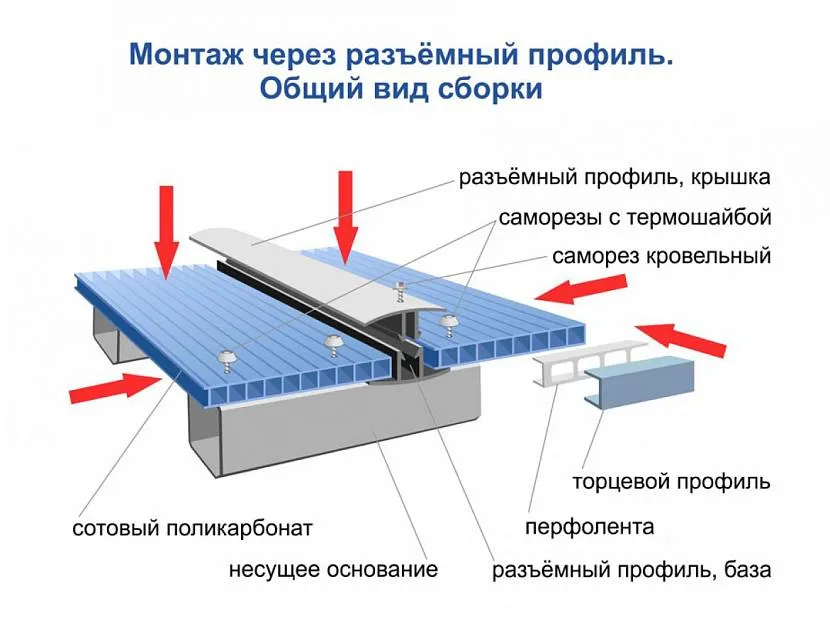

Схема монтажа Источник sadov0d.ru

Виды профилей:

1. Соединительные профиля в форме буквы «Н» – неразъёмные, разъёмные из 2 частей базы и крышки. База прикручивается к продольным направляющим планкам рамы. Крыша защёлкивается или прикручивается к базе.
2. Примыкающие в виде буквы «F». Устанавливают в местах примыкания к стене. Крепятся на саморезы, либо герметик.
3. Углы соединяют специальным профилем из пластика, алюминия. Выпускают угловые профили с разным градусом уклона.
4. Если форма крыши со скатами устанавливают в местах соединения стыков коньковый профиль.
5. Торцевая планка в виде буквы «П» выполняет роль заглушки. Её устанавливают по краю с отступом, проделывают в ней отверстие, чтобы влага, скопившаяся внутри сот, стекала на землю. Перед установкой планки на торец наклеивают торцевую ленту, желательно с перфорированными отверстиями.
6. Прижимной профиль или планка. Обычно их делают из алюминия. Дополнительно фиксируют лист.

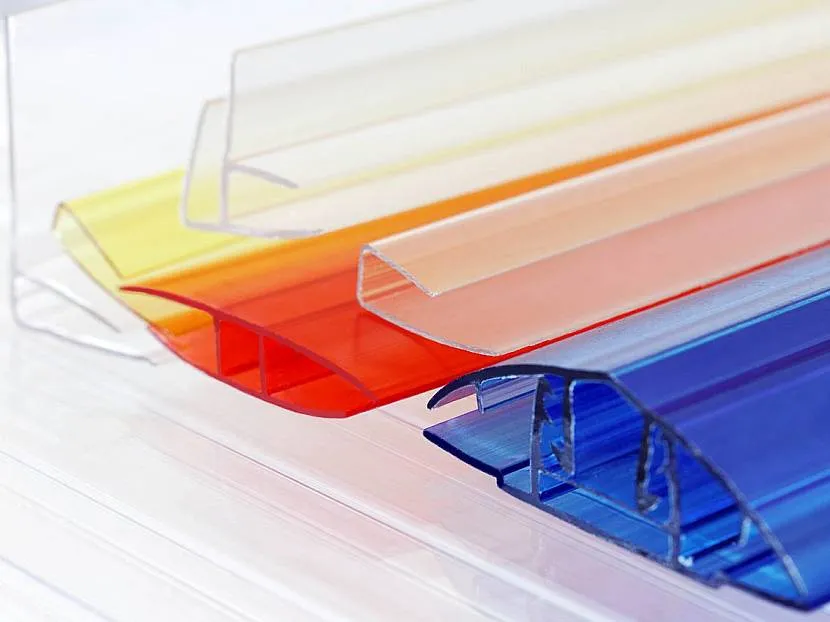

Комплектующие к поликарбонату Источник рс36.рф

Мобильный навес

Передвижной навес – это удобная конструкция, которая позволит защитить машину, в ограниченном пространстве собственного участка или на даче. Выберите самые легкие материалы, чтобы собрать постройку, оснащенную колесами.

Чтобы построить самый простой мобильный навес, следуйте пошаговому алгоритму;

• соберите из дерева (например, деревянного бруска 10х10 или толстой доски) или металлического уголка (30х30) легкий каркас в виде разнобедренных трапеций;
• в основании закрепите колесные пары. Установите колеса не только по краям конструкции, но и в середине продольных сторон для облегчения передвижения;
• поверх расположите поперечины для закрепления поликарбоната или другого легкого материала;
• закрепите кровельный материал к обрешетке;
• соорудите ручки в виде скоб, чтобы было удобно двигать конструкцию.

Для передвижения мобильного навеса сделайте твердую ровную площадку. По земле, песочной или щебневой насыпи колеса могут застревать в мягком субстрате.

Порядок изготовления навеса

Рассмотрим процесс сборки и установки навеса из поликарбоната. Поскольку вариантов может быть очень много, в качестве примера выберем самую распространенную конструкцию — металлическая опорная система, кровля арочной формы, размер — 3000 × 4000 мм.

Подготовка

Некоторые пользователи пренебрегают этим этапом, считая его несущественным. Однако он позволяет избежать ошибок и напрасного расхода материалов

Поэтому рекомендуется отнестись к подготовке как к самому важному этапу работ

Инструменты и материалы

Для изготовления навеса понадобятся:

• стальные трубы прямоугольного сечения;
• 2 листа поликарбоната;
• цемент, песок, мелкий щебень для заливки столбов в гнездах;
• болгарка с отрезным и зачистным кругами;
• трубогиб;
• сварочный инвертер и электроды;
• электродрель с набором сверл;
• краска и кисти.

Максим
Строитель

Понадобятся 4 трубы 80 × 60 × 4000 мм для вертикальных опор и трубы 30 × 20 × 1500 мм для горизонтальных конструкций (их количество определяется особенностями проекта).

В зависимости от особенностей дизайна навеса могут потребоваться и другие принадлежности, а выше только самые необходимые материалы и инструменты.

— Максим Строитель

Изготовление навеса

Первым этапом станет сборка горизонтальных ферм. Изготавливают шаблон, по которому на трубогибе изгибают необходимое количество труб. Можно затем сразу сварить их в длину, чтобы не ошибиться при соединении уже согнутых элементов.

Когда изогнутые трубы готовы (их надо 3 или 4 штуки), их соединяют по краям прямыми трубами, получая фермы. Внутри необходимо приварить детали для усиления прочности и несущей способности. Все соединения зачищаются так, чтобы внешний вид был максимально привлекательным.

Следующим этапом станет установка вертикальных опор. Делается 4 гнезда в грунте глубиной от 70 см до 1 м. В гнезда устанавливают опоры и заливают их бетоном. Когда он застынет, верхушки столбов по длинным сторонам связывают трубами — они будут служить опорами для ферм.

Следующим шагом станет подъем ферм на верхнюю часть навеса и прочное крепление их с проверкой положения. Все детали должны находиться на одном уровне и создавать плоскость. В этом вопросе не обойтись без помощников и подъемных приспособлений.

Когда все элементы соединены, несущую конструкцию красят. Затем устанавливают кровлю из поликарбоната. Листы обрезают по размеру и прикрепляют к фермам, заранее просверлив крепежные отверстия. Используются специальные болты с пластиковыми шайбами.

После этого процесс изготовления навеса можно считать завершенным.

Размеры и функционал

Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.

Козырьки над входной дверью

Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.

Чертеж козырька над входной дверью

Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.

Рассчитываем размеры:

• Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
• Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Чертеж балочно-опорной постройки с ассиметричной крышей

Веранды и террасы – чертеж и расчет

Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.

Чертеж пристраеваемого навеса с опорной балкой

Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.

Пример расчета:

Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х)2 = 23002 + Х2

4*Х2 = 5290000 + Х2

4*Х2 — Х2 = 5290000

Х2(4-1) = 5290000

3*Х2 = 5290000

Х2 = 5290000 : 3

Х2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы

Стоянки для автомобилей – стандартный расчет и чертеж

Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.

Чертеж небольшой конструкции для стоянки или хозблока

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.

Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей

Беседки

Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.

Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:

• Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
• Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
• Удобная ширина сидушки 400-450 мм.
• Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.

Чертеж отдельно стоящего навеса-беседки из дерева

Чем выложить площадку?

Гравий

Самым недорогим материалом, которым можно выложить площадку под навес, является гравий.

Для начала необходимо будет снять верхний слой дерна.

Затем вкапывается бордюр, и насыпается щебень. Щебень нужно хорошо утрамбовать специальным оборудованием, пока площадка не станет жесткой.

Тротуарная плитка

Популярным способом в последнее время являются площадки, которые выложены тротуарной плиткой.

Перед подготовкой также нужно снять верхний слой земли и сделать углубление, примерно в 25 см. Углубление засыпается щебнем и трамбуется.

На щебень укладывается слой геотекстиля, который не дает просыпаться песку с верхнего слоя. Такой материал, как геотекстиль, способен распределять нагрузку, поэтому грунт под колесами автомобиля будет прочным и не будет проседать в разных местах.

Следующим слоем засыпают песок, который также утрамбовывают. Затем на него укладывается тротуарная плитка.

Бетон

В средней ценовой категории по денежным затратам является бетонная площадка. Подготовка происходит, как и два предыдущих способа.

Затем в углубление устанавливают деревянные планки на расстоянии 1 м. Планки должны быть выставлены так, чтобы был небольшой уклон для того, чтобы вода не задерживалась, а стекала.

Под воздействием высокой температуры, бетон расширяется, но при этом трещины будут появляться реже. Также планки служат маяками во время заливки площадки.

Между планками обязательно нужно уложить металлическую сетку из оцинкованной проволоки. Толщина ее должна быть 4 мм, а ячейка 10х10 см.

Марка бетона для заливки не менее м-250. Толщина площадки примерно 7-10 см.

Преимущества и характеристика материала

Оптимальным материалом для изготовления навеса для автомобиля считается монолитный сотовый поликарбонат. Выйти в лидеры ему помогают следующие качества:

1. Постройки с использованием поликарбоната имеют эстетичный внешний вид.
2. Низкая стоимость.
3. Защищает от разрушительного воздействия ультрафиолета.
4. Прочный и долговечный.
5. Выпускается в различных цветовых оттенках, что позволяет гармонично вписать навес в окружающий ландшафт.
6. Не горит.
7. Благодаря высокой гибкости применяется для построения конструкций повышенной сложности.
8. Легко устанавливать.
9. Не нужно следить за состоянием материала.

Листы поликарбоната бывают матовые или прозрачные, что позволяет регулировать уровень освещенности под навесом.

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Пошаговое руководство построения конструкции

Возведение любого строения своими руками требует тщательной подготовки и соблюдения базовых этапов построения. Конструкции разных типов имеют расхождения в алгоритме возведения, но есть общие принципы, характерные для всех построек. Так, при возведении, обязательными этапами станут:

• закупка строительных материалов в нужном количестве;
• возведение опорных столбов, которые служат для поддержания крыши и обеспечивают устойчивость укрытия;
• монтаж листов из поликарбоната.

Подготовка материалов

Перед строительством любого сооружения следует озаботиться подготовкой материалов, чтобы монтажные работы проходили быстро, без ненужных задержек. Из материалов потребуется:

• лист поликарбоната толщиной от 6 до 8 миллиметров;
• металлические уголки, для сооружения каркаса крыши и опорных столбов укрытия;
• крепежи, для фиксации поликарбоната к готовой металлической конструкции.

Из инструментов сложнее всего достать сварочный аппарат, который понадобится в тех случаях, если столбы и каркас крыши делаются собственноручно.

Возведение столбов

Для того чтобы сделать навес прочным и устойчивым, нужно установить правильное количество опорных столбов. В качестве примера возьмем навес, размеры которого составляют 3 метра в ширину и 6 в длину:

• для его возведения потребуется 8 металлических столбов;
• с каждой стороны устанавливается по 4 штуки;
• диаметр одного стола равен 90 миллиметрам;
• высота навеса должна составлять 3 метра, соответственно, длина труб – 3,5 метра.

Столбы устанавливаются в ямы глубиной 0,5 метра и заливаются бетоном. Два столба, установленные подобным образом, способны справляться с нагрузками до 250 килограмм.

Монтаж листов поликарбоната

Финальным этапом обустройства навеса считается монтаж поликарбоната. Осуществляется данный процесс следующим образом:

• листы подгоняются под нужные размеры на земле, после чего ими накрывается каркас постройки;
• крепление осуществляется при помощи саморезов и болтов из нержавейки;
• стыки двух листов фиксируются при помощи специального профиля из алюминия;
• торцы листа закрываются герметиком, для предотвращения попадания влаги внутрь поликарбоната.

Обратите внимание! Сотовый поликарбонат крепится при помощи специальных шайб

Чем выложить площадку под навесом

В качестве материала для покрытия используют такие варианты:

• укладка тротуарной плитки;
• заливка бетонного основания;
• щебень;
• газонная решетка.

Навес для машины из металла

Металлическую постройку, защищающая транспортное средство от солнца и осадков, возводят из трубопроката или металлопрофиля. При обладании навыков сварки вы можете установить конструкцию за 1-2 дня.

• Навес из металла сооружают следующим образом:
• вкопайте 4 металлические стойки;
• поверх приварите поперечины из металлического уголка;
• соорудите стропильную систему;
• зашейте скаты кровельным материалом (ондулином, профлистом, листовым железом, поликарбонатом).

Важное!

Для увеличения срока эксплуатации постройки обрабатывайте все элементы защитными составами – дерево пропитками от гнили, металлы – антикоррозийными средствами.

Для крепления кровли к металлическому каркасу используйте метизы с прорезиненными шайбами. Такой способ исключит протекание крыши.

Пошаговая инструкция по самостоятельному изготовлению укрытия

Поликарбонатный навес может иметь разную конструкцию.

Выделяется 4 вида:

• открытый;
• закрытый;
• высокий;
• низкий.

Используется несколько форм. Навес делают круглым, цилиндрическим или прямоугольным, но в ряде случаев могут использоваться индивидуальные формы.

При создании проекта крыши учитывают, будет она стационарной или выдвижной. Также сооружают раздвижные варианты на телескопической основе.

Выбор типа конструкции определяет дальнейшие действия по созданию проекта и подбору материалов на его основе.

Существует стандартная пошаговая инструкция, которая включает в себя все обязательные действия.

Расчет количества материалов

Закупка материала происходит согласно предварительным расчетам, которые установлены проектом или чертежом. Это позволяет избежать большинства проблем, связанных с нехваткой стройматериалов для полноценного создания навеса.

Для расчета можно использовать специальный строительный калькулятор, куда вносятся все данные, предварительно установленные проектом.

Также можно посчитать самостоятельно. Примером будет создание типичного плоского навеса с длиной крыши в 10 м. и шириной в 6 м., высотой в 2.5 м. Площадь крыши равна 60 кв.м. При размере поликарбонатного листа в 2.1х0.6 метров, потребуется 48 листов.

Что понадобится для изготовления?

Строительство навеса требует наличия заранее подготовленных инструментов.

Набор оборудования:

• сварочный аппарат;
• лопата;
• бетономешалка;
• уровень, рулетка;
• дрель, перфоратор;
• ножовки по дереву и металлу;
• молоток, топор при работах с деревянной конструкцией;
• шурупы, гвозди, саморезы, аналогичные крепежи.

Материалы:

• поликарбонатные листы;
• бетонная смесь;
• столбы опорного типа;
• каркасная арматура в виде металлического профиля.

Материалы для строительства должны иметь необходимый минимальный запас, так как при работах возможны механические повреждения. Поврежденные элементы при строительстве применять нельзя, так как у них снижен срок эксплуатации из-за ухудшения характеристик.

Создание основания

При легком разборном навесе достаточно установить столбы. Единственным моментом считают необходимость их вкапывания на уровень не менее 60 см. Но для всех конструкций, имеющих значительный вес, рекомендовано создание прочного основания.

Предварительно участок строительства размеривается, после чего фиксируют столбы или утолщенный металлический профиль, который будет основой для каркаса. После подготовки основание заливается. После завершения работ его можно окрасить или покрыть плиткой.

Бетон после заливки должен набрать необходимый уровень прочности. По этой причине промежуток между созданием каркаса и основания составляет не меньше месяца.

Обшивка каркаса

После установки на основание каркасных опор формируется сам каркас с помощью металлических труб круглого или квадратного сечения. Диаметр подбирается на основании расчетов массы крыши, то есть чем массивнее будет сооружение, тем толще потребуется профиль.

Обвязку делают поверх опор, после чего закрепляют необходимые поперечные профили. Закрепление проводится с помощью сварки или болтами. Только после этой процедуры устанавливают ребра жесткости, которые фиксируют все каркасные элементы.

Обшивку проводят в 3 этапа:

1. Подготавливается листовой поликарбонат с отметкой точек крепления и просверливанием отверстий под крепежи, которые должны быть больше сечения болтов или саморезов.
2. Листы крепят один за другим на каркас с плотными стыками с помощью крепежа, под который подкладываются оцинкованные шайбы.
3. Стыки и точки крепежа после окончания работ должны обрабатываться с помощью герметиков.

После окончания монтажных процессов необходимо убрать весь строительный мусор и очистить бассейн.

Особенности навеса для автомобиля

Навес для авто — это сооружение для защиты от дождя или палящих лучей солнца. Внешне он выглядит как крыша, установленная на вертикальные опоры. Полноценной заменой для гаража навес не станет, но для временной стоянки или ремонтных работ это самое удобное место.

Под навесом можно завести двигатель, не опасаясь задохнуться. Если внезапно начнется дождь, владелец сможет без проблем продолжать работу.

Навес для автомобиля — это довольно крупное сооружение. Многие владельцы строят его из такого расчета, чтобы под крышей свободно умещались два автомобиля (или больше). Большой размер кровли создает некоторое затруднение — если покрытие непрозрачное, под навесом становится темно.

Временный навес из каркаса и тента

Пример большого по площади навеса

Парковка двух автомобилей под навес

Даже днем под ним плохо видно, и выполнять тонкие работы без подсветки невозможно. Немного улучшить условия освещения можно, если увеличить высоту крыши. Но чем она выше, тем хуже защита от солнца или дождя.

Если крыша прозрачная, все проблемы решаются самым лучшим образом: автомобиль не находится на солнцепеке, а в дождь к припаркованному транспортному средству можно выйти, не боясь промокнуть.

Для изготовления подобных навесов используется поликарбонат — легкий и гибкий материал, способный выдерживать немалые нагрузки и не затеняющий пространство под крышей.

Использование поликарбоната позволяет построить навес, обеспечивающий максимальное удобство въезда и выезда машины, проведения любых работ или просто стоянки в проветриваемом месте.
