Как сделать металлоискатель пират

Кто изобрел металлоискатель

На вопрос, какой именно прибор стал первым, дать однозначный ответ трудно, так как примерно в одно и то же время многие изобретатели в разных уголках планеты осуществляли собственные разработки названного агрегата.

Но если говорить об одном конкретном лице, которое можно считать родоначальником приспособления, то это, несомненно, английский геолог и горный инженер Фокс. Он открыл свойство прохождения электричества через металлические руды и предметы. Примерно в 1830 году он осуществил разработку первого унифицированного локатора, который включал батарею, несколько металлических прутьев и провода подходящей длины.

Металлоискатели с дискриминацией металлов

Среди всех металл детекторов особо эффективными считаются аппараты, имеющие функцию дискриминации. Что это значит?

Конечно, с таким аппаратом работа гораздо эффективнее (не нужно копать грунт при каждом сигнале детектора) и требует меньшего времени. Но такие металлоискатели очень быстро расходуют энергию. Плюс они дороже в несколько раз. Для любительского кладоискателя подойдет и более дешевый аналог.

Мы надеемся, что наша статья была полезной для вас, помогла разобраться в основных типах аппаратов для поиска металла и возможно даже подсказала как изготовить свой любительский металлоискатель!

Схема металлоискателя Pirat:

Микросхема NE555:

Транзистор IRF740:

Переменные резисторы:

Вот как должно получится:

Для К157УД2 лучше поставить переходную панельку, да и для NE555тоже можно поставить, не помешает!))

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо
Схема металлоискателя «Пират», очень проста и понятна даже начинающим радиолюбителям. Она состоит из двух микросхем, которые не нужно прошивать или программировать. Собрать её очень легко, нужно просто припаять все детали в нужные места!))

Внимание! Делаю на заказ МД «Пират», пишите в скайп kavinskiy или пишите комментарии! Спасибо!

Питается металлоискатель pirat, от 12 вольт, можно использовать обычные батарейки, но лучше конечно взять хороший аккумулятор, к примеру от шуруповёрта. Лично я использую именно её, точнее те аккумуляторы, которые в ней находятся.

Поисковая катушка металлоискателя Pirat, намотана на оправе 190 мм. и содержит 25 вирков, провода ПЭВ 0.5 мм.

Характеристики металлоискателя:

Потребляемый ток 30-40 мА

Реагирует на все металлы, дискриминации нет

Чувствительность 25 миллиметровая монета — 20 см

Крупные металлические предметы — 150 см

Все детали не дорогие и легкодоступные.

Необходимые детали для сборки:

pirat_detali

Схема металлоискателя Pirat:

НА УД2 (1)

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал.

pirat_microshema1

Микросхема NE555:

NE555N

Транзистор IRF740:

pirat_tranzistor_1

Переменные резисторы:

pirat_rezistor_1

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше:

pirat_condensatori

Распечатываем эскиз платы на простой бумаге:

pirat_pechatka_1

Вырезаем под ее размер кусок текстолита:

pirat_pechatka_2

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий:

pirat_pechatka_2

Вот как должно получится:

pirat_pechatka_3

pirat_pechatka_4

pirat_pechatka_5

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

pirat_pechatka_6

pirat_pechatka_7

pirat_pechatka_8

Для К157УД2 лучше поставить переходную панельку, да и для NE555 тоже можно поставить, не помешает!))

pirat_montag_1

pirat_montag_2

pirat_montag_3

Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

pirat_provod

Я наматывал катушку на простой кастрюле, диаметров 190 мм. после чего, обмотал всё изалентой:

pirat_katuschka

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая.

Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

pirat_katuschka_3

pirat_katuschka_2

Катушка должна быть, как можно ровной. Динамик взял первый попавшейся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов)

pirat_gotoviy

И на последок, кидаю видео работы пирата!

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Скачать печатную плату в формате Sprint-Layout можно здесь!
для такого метало детектора.

Проверяем металлоискатель.

Осталось проверить будет ли этот самодельный металлоискатель с хорошими параметрами или с плохими. Настраиваем с помощь потенциометров чувствительность прибора, до того порога когда он начинает равномерно и не слишком часто потрескивать. Монету размером с пятак он будет определять с расстояния примерно в 20-30 см. Монету размером с советский рубль – с расстояния около 30-40 см. Большие, объемистые куски метала, определяются с расстояния чуть больше метра. Данные показатели дают нам понять, что искать небольшие предметы на средней глубине будет довольно затруднительно. К этому можно добавить еще и то, что прибор не различает «цветных» и «черных» металлов и при копе за монетами, например велик шанс того, что вы найдете гвоздь. Однако прибор найдет свое применение при поиске большого количества «черного» метала, коим так богата наша страна. Согласитесь, если вы найдете центнер железа и сдадите его в пункт приема, это с лихвой покроет ваши расходы на изготовления такого нехитрого приборчика. В любом случае самодельный металлоискатель (схема и подробное описание сборки которого было в статье) пират прекрасно подойдет для начинающих кладоискателей и тех, кто не может себе позволить дополнительные траты на дорогой прибор.

Еще подробнее о поисках клада с металлоискателем

Примеры находок

Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.

Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.

Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.

Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.

https://youtube.com/watch?v=TjD-Y91r4RU

Мощный металлоискатель Pirat своими руками

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.

В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.

Видео работы с металлоискателем:

Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.

Материалы и инструменты для сборки: — микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел; — транзистор IRF740; — микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел); — провод ПЭВ 0.5 (для наматывания катушки); — транзисторы типа NPN; — материалы для создания корпуса и так далее; — изолента; — паяльник, провода, прочий инструмент.

Остальные радиокомпоненты можно увидеть на схеме. Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.

Процесс сборки металлоискателя:

Шаг первый. Создаем печатную плату

Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.

Шаг второй. Устанавливаем электронные элементы на платуШаг третий. Источник питания для металлоискателя

Шаг четвертый. Собираем катушку для металлоискателя В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.

После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.

Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискатель

При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.

Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.

Как работать с металлоискателем

После включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.

imp_tranz.rar (скачиваний: 11565)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Идея №2 – Используем радиоприемник

Еще один вариант простого, но не менее функционального металлоискателя можно собрать, используя следующие подручные средства:

• коробка от компакт-диска;
• радиоприемник, который работает в диапазоне «АМ»;
• калькулятор;
• двухсторонний скотч.

Подробное описание того, как быстро, просто и легко сделать металлоискатель из радио:

1. На внутренних стенках коробки прикрепляем калькулятор и приемник, используя двухсторонний скотч.
2. Включаем оба устройства, причем радиоприемник настраиваем на максимальную частоту (при этом, чтобы шум от радиостанций обязательно отсутствовал).
3. Закрываем коробку и потихоньку открываем до появления более-менее чистого звука. В таком положении самодельный металлоискатель настроен на поиск.

Как Вы видите, изготовить самоделку можно не дольше, чем за 5 минут. Такой вариант подойдет для чайников в электрике, т.к. тут можно обойтись без чертежей и никакие микросхемы подсоединять не нужно.

Можно дополнительно сделать ручку, чтобы облегчить процесс пользования. С помощью такой самоделки можно проверить стену перед установкой розетки, а то вдруг при штроблении Вы попадете в старую проводку!

Вот, собственно, и есть те способы, которые наиболее разумно использовать, чтобы сделать металлоискатель в домашних условиях своими руками. Что касается паяния более сложной модели, по типу бабочки либо терминатора, тут уже дело Ваше. С одной стороны можно сэкономить не менее 5000 рублей (стоимость бюджетной модели устройства), но с другой стороны отзывы многих любителей самоделок говорят о том, что редко такие устройства работают так, как хотелось бы.

Также читают:

https://youtube.com/watch?v=KmIcTa5Mp0g

Кто не мечтал однажды найти клад и разбогатеть? Разница между людьми лишь в том, что одни дальше мечтаний не идут, а другие ищут. Но есть только единицы тех, кто что-либо находит в земле, а большинство, потратившись на дорогое оборудование, так и остается ни с чем.

Вот это и удерживает человека от приобретения металлоискателей, которые стоят приличных денег, но не дают гарантии того, будет что либо найдено или нет.

А с другой стороны, если бы такой прибор достался практически даром, то не обязательно ходить по лесам в поисках мифических сокровищ. Даже на приусадебном участке возможно выкопать несколько метров трубы или брошенного кабеля, который при сдаче его в пункт приема может принести деньги. А ведь они, как известно, лишними не бывают.

В таком случае необходимо разобраться, возможно ли сделать металлоискатель из радиоприемника или дисков своими руками без применения микросхем, насколько сложен этот процесс и требует ли он каких либо определенных знаний, сложны ли схемы простых металлоискателей, что для этого потребуется, и каков алгоритм подобной работы.

Как избежать 4 ошибок

Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.

1. Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
2. Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
3. Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
4. Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.

Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа. Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

Иногда кладоискателям везёт, они находят весьма интересные вещицы

• Электронные приборы, с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Монитор глубинного детектора Jeohunter 3D показывает то, что у вас под ногами в режиме реального времени

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Металлоискатель в метро. Наверное, вы не раз проходили через такой детектор, предварительно опустошив все карманы

Достоинства и недостатки

В принципе, по ходу повествования все уже сказано. Основной недостаток Пирата, независимо от конструктивного исполнения, известен — это отсутствие дискриминации. Недостаток конкретной модели, о которой идет речь в заметке — сравнительно небольшая глубина поиска целей — объясняется миниатюрностью катушки и 9-вольтовым питанием.

Дальше — исключительно позитивные моменты. По Пирату в целом — дешевизна. простота сборки (справится школьник), огромное пространство для экспериментов и творчества. С этой схемой можно реализовать почти любую задумку, вот несколько уже воплощенных разными людьми идей: металлоискатель в корпусе наушников, Пират-вибро для подводного поиска, Пират с глубинной катушкой для поиска по войне, прибор с катушкой в обуви для незаметного поиска в городских условиях. Плюсы конкретной конструкции: отсутствие проводов снаружи, быстрая сборка-разборка, чрезвычайная компактность, минимальный вес прибора.

Конструкция и принцип работы

Схема конструкции и компоновка деталей металлоискателя является традиционной для устройств подобного рода. Прибор представляет собой металлическую штангу, где на нижнем конце прикреплена катушка с обмоткой, а на верхнем – блок с электронной схемой и элементом питания.

Здесь учитывается важная деталь, которая делает походы с таким устройством более удобными – выбор места положения на штанге блока с электронной схемой. Это положение должно позволять кладоискателю удобно держать в руках штангу и управлять положением катушки относительно поверхности земли.

Некоторые сборщики предпочитают, чтобы индикация звуковым сигналом при изменениях в электромагнитоном поле подавалась не от внешнего динамика, а от наушников. Конструкция блока предоставляет подобную возможность – в нем имеется стандартный звуковой разъем формата mini-jack (3.5 mm).

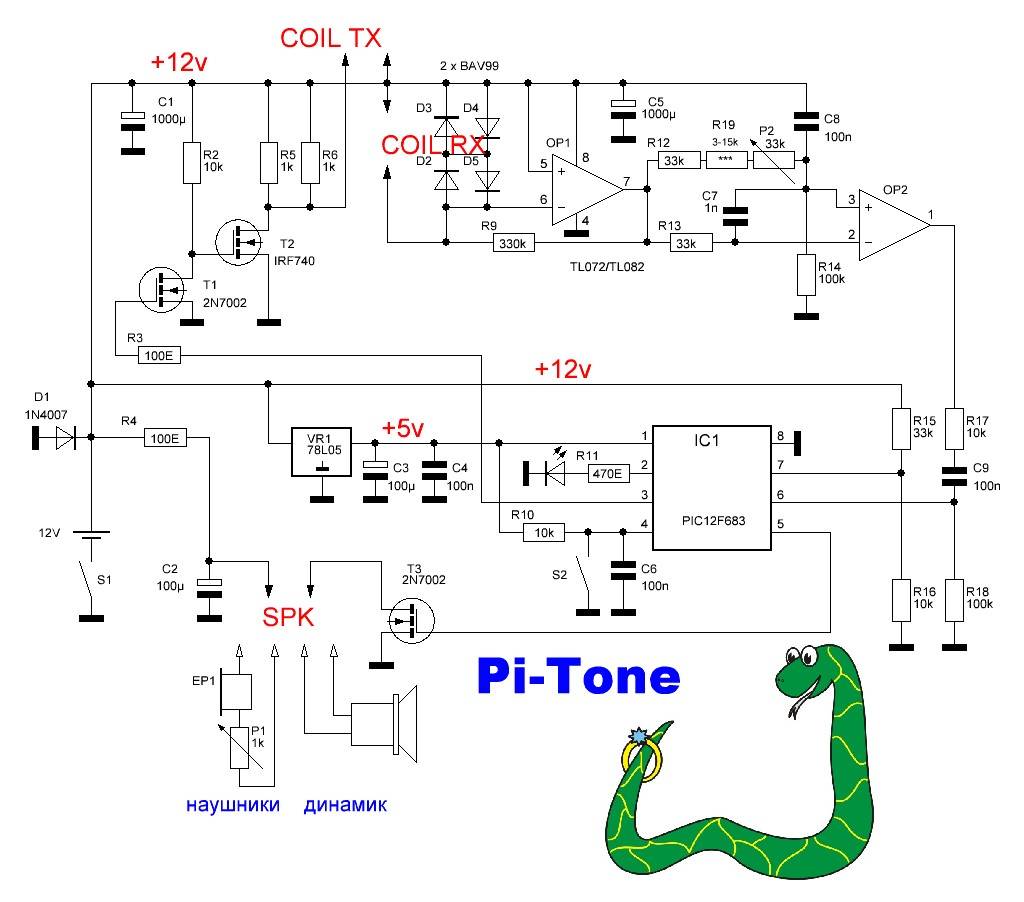

Металлодетектор «Пират» работает с применением импульсной технологии. Она обеспечивает отличные для техники такого уровня показатели в плане чувствительности.

Электронную схему возможно собрать, заменив микросхемы обычными транзисторами. Правда, транзисторный вариант может требовать особых настроек для правильной работы, что доступно только наиболее опытным мастерам радиотехники. Поэтому транзисторная схема прибора применяется не слишком часто.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

1. Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
2. Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

Особенности ремонта

Сложно говорить о ремонте кустарных приборов. Если уж у кладоискателя хватило масла в голове и прямых рук, чтобы собрать прибор, наверняка у него хватит тех же компонентов, чтобы его отремонтировать. Можно только ограничиться общими советами по профилактике: металлоискатель не является водонепроницаемым. Не стоит погружать блок управления в воду, если только он специально не герметизирован.

Покупные или самодельные штанги на копе ремонтируются с помощью коленки, прямых рук и синей изоленты. Хороший нож на поясе или в рюкзаке в этом случае совсем не будет лишним.

Читай также: Не хочешь получить штраф за коп в неположенном месте? Переходи и узнаешь где можно копать, а где нельзя!

Плюсы и минусы самодельного импульсного металлоискателя “Пират”

Готовый металлоискатель Пират, изготовленный в домашних условиях

Минусы такого прибора ручной сборки очевидны:

• Данный тип металлоискателя не оснащен дискриминацией. И это основной минус для тех, кто занимается поиском исключительно определенного типа металла. МД будет реагировать и на чермет, и на цветмет – режим “все металлы”;
• Проблематично так же определять глубину залегания предмета и его размеры. Хотя этот пункт можно немного скорректировать настройкой.

Но плюсы металлоискателя, собранного в домашних условиях, заставляют пытливые умы и “очумелые ручки” вновь и вновь собирать прибор в спокойно домашней обстановке:

• Первым главным плюсом такого прибора в первую очередь является его стоимость. Все необходимые детали для его изготовления продаются в любом специализированном магазине. Стоят они в основном копейки. Самыми дорогими частями являются переменные резисторы (“крутилки”) и динамик. Но их можно смело снять со старых, ненужных приборов, как впрочем и остальное;
• Различить выпаянные из другой техники детали можно при помощи указанных на них специальных меток (кодов, цветовой маркировки);
• Важным преимуществом самодельного металлодетектора является простота его изготовления. Собирается прибор буквально за несколько часов;
• Использовать такое устройство одно удовольствие! “Пират” не дает ложных срабатываний, имеет неплохую чувствительность и соотношение цена-качество. Практика показывает, что приборный поиск с самодельным металлоискателем является весьма прибыльным делом;
• И если вы не готовы выложить внушительную сумму на покупку готового прибора, обязательно попробуйте собрать его сами!

• • • • •

Ответы:

1. а) Для сборки металлоискателя своими руками желательно использовать транзисторную плату или NE555.
2. б) Для установки на детектор желательнее использовать плату NE555. Так значительно стабилизируется работа оборудования.
3. б), в) Для нормального функционирования металлодетектора применяют источник питания в виде четырех батареек Крона, соединённых между собой или одного аккумулятора. Оба источника подходящие, но для простоты ставят аккумулятор и не тратят времени на соединение батареек.
4. а) R1 на транзисторе означает частоту генерации. Длина импульса обозначается, как R2.

Определение:
Металлоискатель Пират (МП) – прибор импульсного типа, с понятной для самостоятельной сборки схемой. Металлодетектор состоит из небольшого количества элементов и катушки.

Название металлоискатель получил от изготовителей схемы – PI, что означает импульсные действие. RAT — это «Радио скот» — вебсайт изготовителей.

Многих искателей интересует, как настроить Металлоискатель Пират на монеты. Самостоятельно собранный аппарат не различает металлы и монеты на расстоянии, но с помощью него учатся разыскивать металлические детали. Для новичков это хороший опыт. Также большое преимущество модели Пират — простота сборки и то, что все компоненты просто найти. К тому же детали стоят недорого, и продаются в любом радиомагазине.

Также на Пират необязательно устанавливать различные программируемые элементы, а это очень сильно упростит жизнь радиолюбителям. Даже если человек крайне поверхностно знаком с процессом сборки электрического оборудования, для него не составит особого труда своими руками собрать металлоискатель.

Как сделать Металлоискатель Пират своими руками? Проходим тест и следуем инструкциям.

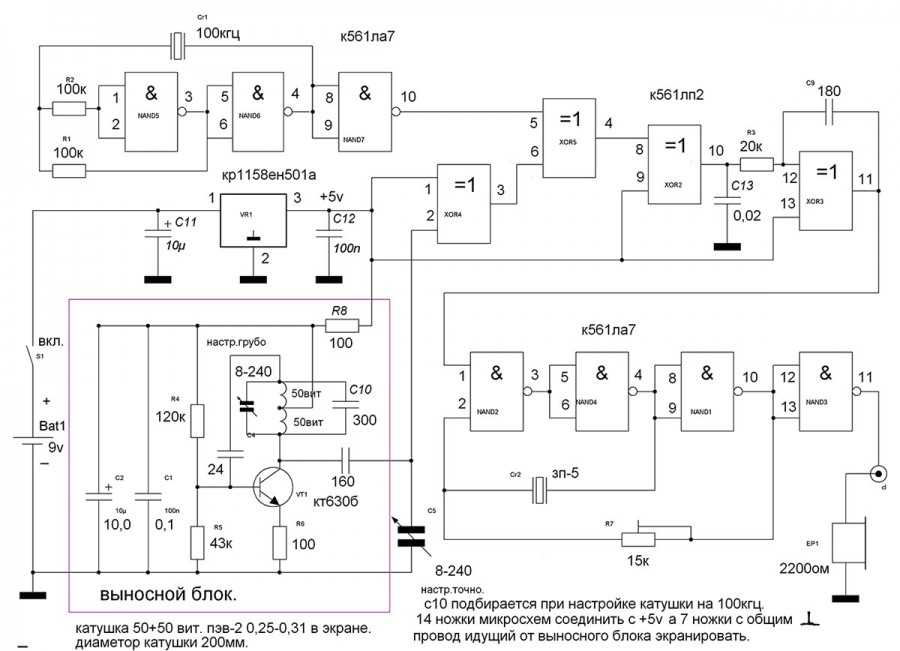

Модель с продольным резонатором

На рынке часто встречаются устройства с продольными резонаторами. Они выделяются среди своих конкурентов высокой точностью определения предметов, и при этом могут работать при повышенной влажности. Для того чтобы самостоятельно собрать модель, заготавливается стойка, а тарелку стоит применять диаметром не менее 300 мм.

Также стоит отметить, что для сборки устройства потребуется контактный котроллер, и один расширитель. Фильтры используются лишь на сеточной подкладке. Многие специалисты рекомендуют устанавливать диодные конденсаторы, которые работают при напряжении 14 В. В первую очередь они мало разряжают батарею. Также стоит отметить, что они обладают хорошей проводимостью по сравнению с полевыми аналогами.

Как сделать простой металлоискатель своими руками

Здравствуйте, дорогие друзья! Многие радиолюбители мечтают собрать простой металлоискатель своими руками для поиска кладов. У меня в детстве тоже была такая мечта, найти огромный деревянный сундук с кладом. И вот я решил её осуществить. Сегодня я расскажу, как сделать простой металлоискатель на двух микросхемах NE555. Прибор работает по принципу индукционного баланса, состоит из двух генераторов работающих на одной частоте, предназначен для поиска черного и цветных металлов без дискриминации. Металлоискатель обладает хорошей чувствительностью, он способен обнаружить пятирублевую монету на глубине до пятнадцати сантиметров, более крупные предметы до восьмидесяти сантиметров.

На этом рисунке представлена схема металлоискателя на двух микросхемах NE555.

Простой металлоискатель на двух микросхемах NE555

А это печатная плата металлоискателя.

Печатная плата металлоискателя на двух микросхемах NE555

Принцип работы металлоискателя очень простой, два генератора работающие на одной частоте, составляют единую сбалансированную, индукционную систему, которая работает на грани срыва. Как только в зону действия катушек попадает металл, нарушается индукционный баланс и в динамике раздается сигнал.

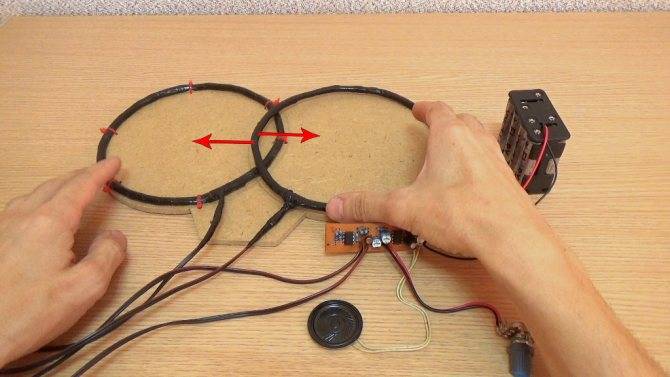

Катушки у металлоискателя должны быть абсолютно одинаковые. Каждая катушка наматывается отдельно на оправе диаметром 19 сантиметров и содержит 30 витков провода 0.5 – 0.7 мм в лаковой изоляции. Для намотки катушек я использовал обмоточный провод ПЭТВ-2 d=0.5 мм, вытащил я его из старого трансформатора, а качестве оправы приспособил кастрюлю подходящего диаметра. Витки скрепил в шести местах прочной ниткой, потом пропитал бакелитовым лаком и обмотал изолентой.

После пайки всех компонентов устройство надо правильно настроить. Резистор Р1 на 100К предназначен для настройки частоты приемного генератора. Резистор Р2 на 200К для грубой настройки чувствительности прибора.

Выносной резистор Р3 на 100К для точной настройки чувствительности металлоискателя. Все резисторы ставим в среднее положение.

Включаем питание. Прибор начнет издавать писк.

Если писка нет, перемещайте одну катушку относительно другой в разные стороны. Устройство будет пищать в двух положениях, при малом перекрытии и при среднем перекрытии. Но нас интересует только малое перекрытие, именно этим местом прибор обнаруживает металл. Расположите катушки таким образом, чтобы в динамике слышался треск.

Далее переменным резистором Р1 добейтесь максимально устойчивого потрескивания. Это момент срыва генератора и максимальная чувствительность прибора.

Если металлоискатель постоянно пищит или молчит и никак не реагирует на перемещение катушек, вращение резистора Р1, тогда подрегулируйте устройство резистором Р2.

Резистор Р3 предназначен для подстройки металлоискателя после включения питания, а также в случае разряда батареи его надо немного подрегулировать и добиться устойчивого потрескивания и соответственно максимальной чувствительности прибора.

Для проверки работоспособности металлоискателя поднесите металлический предмет к месту соединения двух катушек, в динамике будет слышен громкий писк.

Осталось надежно закрепить катушки с помощью термоклея и повторно произвести окончательную настройку металлоискателя резистором Р1.

Все компоненты я разместил в подходящей пластиковой коробке, которую купил в ближайшем электро магазине. Плату и динамик приклеил термоклеем, восемь элементов питания вставил в специальный отсек для батареек.

Ручку резистора Р3 вывел наружу. Выключатель просто воткнул в просверленное отверстие.

Для испытания прибора я отправился за город. Погода просто сказка! Металл так и шепчет, найди меня! Здесь когда то была тракторная бригада…

Ну, что поехали! Немного не удобно, одной рукой держать камеру, другой металлоискатель и пробираться сквозь сухую траву.

Ага, кажется, что то нашел!

Это моя первая находка, большая ржавая гайка. Пойдем искать дальше…

Через пол часа усиленных поисков я насобирал небольшую кучку металла.

Желаю вам удачи! До встречи в новых статьях!

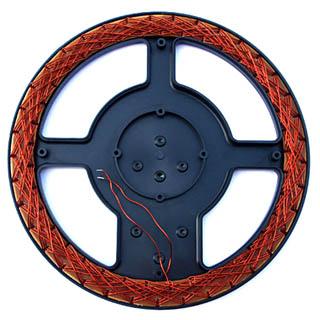

3 нюанса изготовления катушки корзины для МП своими руками

Катушку для МП своими руками изготовить не сложно. Большая точность сборки катушки не играет большой роли, если используется она на импульсном оборудовании. Не все знают, как намотать катушку на МП – просто наматывается на двухсотмиллиметровую оправку или немного меньше. Необходимо использовать 25 витков эмальпровода с диметром в 0,5 мм.

1. Витки потребуется обработать при помощи изоленты.
2. Для увеличения глубины поиска металлов, наматывают катушку 270 мм — 22 витка этим же проводком.
3. Чтобы рассчитать катушку, желательно изучить таблицу параметров для разных размеров. Лучше использовать провод, имеющий диаметр в 0,5-0,6 мм. Но если их найти не удалось, тогда подойдет и 0,4 мм. В таблице указаны диаметры датчика, количество витков, диаметр сечения/проводка, индуктивность и сопротивление.

Чтобы работа Металлоискателя Пирата происходила без перебоев, катушку закрепляем в корпусе, что не содержит никакого металла. На изображении автор работы использовал полипропиленовую рубку. Это очень хороший вариант без использования металла внутри. В таком вопросе мастерам предоставляется полная свобода творчества – главное, чтобы не было никакого металла.

Применяют любой корпус, изготовленный из пластикового материала. Также некоторые люди, чтобы сэкономить время, обматывают изделие изолентой или скотчем. Но такой вариант смотрится не слишком эстетично, а потому желательнее все же взять за основу пластиковую трубку – выбор очень широкий и найти подходящую не составит труда в ближайшем магазине для сантехники.

Изготавливая пластиковое обрамление, полностью исключаем удары о грунт и траву на месте поиска металлических деталей. Корпус для катушки МП можно найти в сети. Многие эстеты заказывают изделия, применяемые на заводских агрегатах и ставят на свою самоделку – таким образом добиваясь эстетической красоты изделия.

При сборке катушек нужно избегать применения металла – он помешает работе над поисками и своей цели добиться не выйдет. Это крайне негативно скажется на оборудовании. Выводы от катушки необходимо падпаять к проводу с несколькими жилами. Он должен иметь диаметр сечения в 0,5 мм или чуть больше. В идеале это должны быть несколько проводов, свитых между собой.

Самодельная катушка для МП готова. Собрать Металлоискатель Пират своими руками не так сложно, как может показаться. И не стоит забывать, что в первую очередь металлодетектор изготавливается для конкретной цели – поиска металла. И потому выбирать некое особое оформление катушки – лишнее. Над этим следует задумываться только эстетам и перфекционистам. Обмотанная скотчем катушка даст такой же результат, как и деталь в заводском корпусе.

Металлоискатель «Пират» своими руками

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

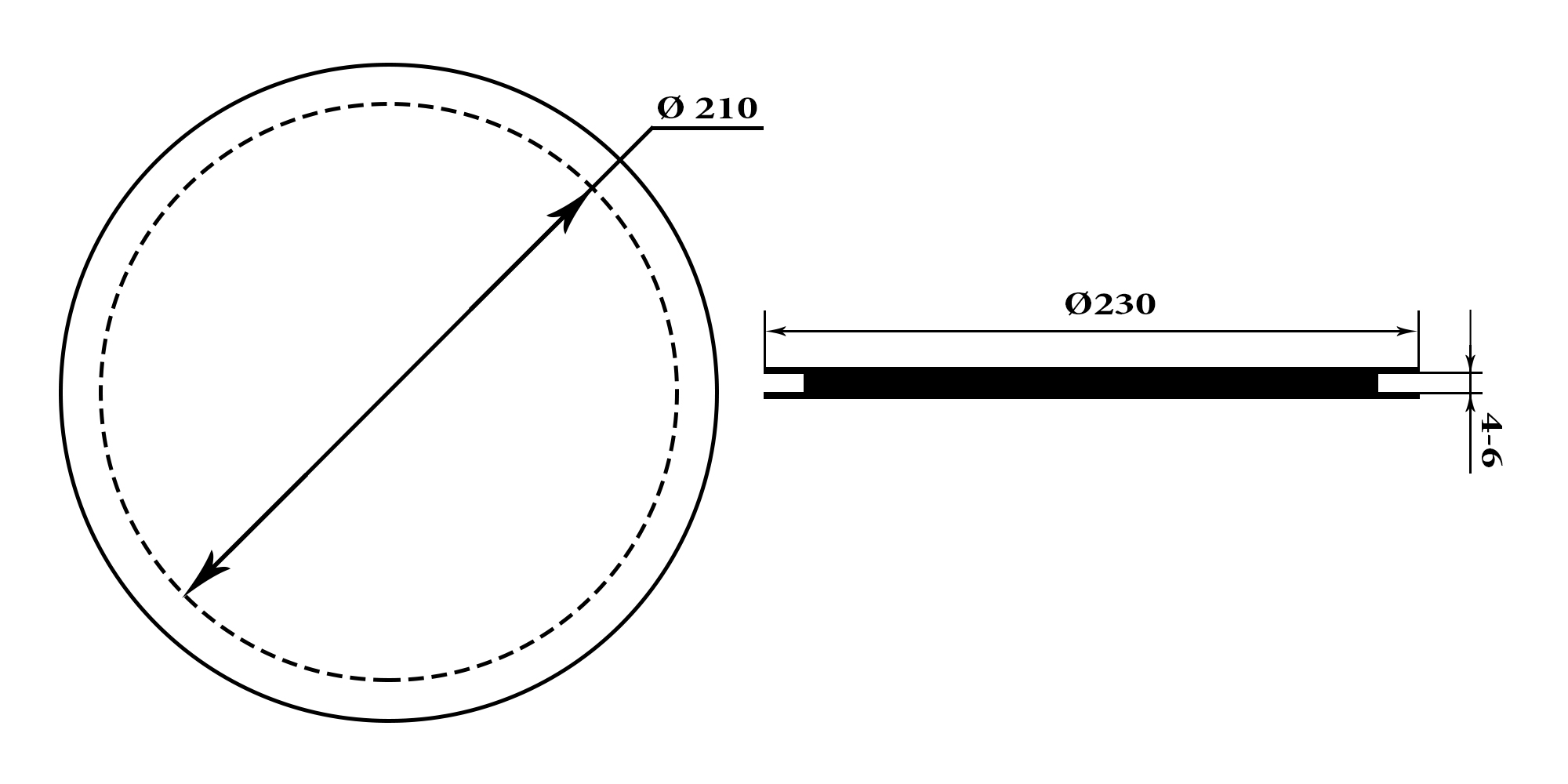

Для наглядности попробую изобразить это на чертеже:

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Почему Пират?

Есть же Клон PI-W, Квазар АРМ, Маска и много других самодельных МД (более продвинутых, если верить отзывам), схемы которых легко найти в свободном доступе, более того — их можно заказать в уже собранном виде. Ну, мне вот как-то с первого взгляда приглянулся именно Пират — не в последнюю очередь из-за предельно низкой стоимости компонентов, а также простоты схемы и сборки. А уж после проверки его способностей в полях я искренне считаю, что это лучший первый металлоискатель для новичка.

О Пирате, скорее всего, я не раз еще напишу, ибо продолжаю экспериментировать с этой схемой, и имеется у меня большое желание попробовать как вариант с виброоткликом, так и походить с глубинной катушкой, да много чего…
