Прочные металлические лестницы: 3 вида конструкции

Способы изготовления металлических лестничных конструкций

Типы металлических лестниц по способу изготовления подразделяются на три варианта:

• Кованые
• Литые
• Сварные

Если вы не обладаете навыками кузнечного мастерства, изготовление кованых металлических лестниц в домашних условиях трудно выполнимое задание, единственный вариант обратится за помощью к профессионалам и заказать у них изготовление с установкой или произведя свои расчеты заказать отдельные элементы лестниц у кузнеца, а сборку и установку уже сделать самому. Кованные лестничные конструкции эксклюзивные в изготовлении, так как процесс ковки до сих пор производится вручную.

Материалом изготовления литых металлических конструкции является чугун, этот способ изготовления дорогостоящий и целесообразен только в производственных масштабах.

Сварные металлические лестницы намного проще в изготовлении по сравнению с кованными или литыми, при должном желании под силу каждому сварить лестницу своими руками в домашних условиях, но данная работа так же требуют базовых знаний сварного дела.

(Для увеличения нажмите на изображение)

Недостатки

Чтобы металлические марши не были громоздкими в интерьере, следует выбирать форму и тип соединений. Возможно, необходимо будет соорудить перегородку в качестве дополнительной подпорки для каркаса. Металлическую лестницу нужно устанавливать на прочное основание, так как металл имеет свой немалый вес, а тонкие прутики не выдержат нагрузок. Как правило, металл используется в качестве косоуров, тетив и перильных ограждений, а для ступенек применяется другой материал, например, дерево или камень. Поэтому необходимо тщательно продумывать места и варианты соединений разных материалов.

Хотя, в некоторых случаях использование металлических ступеней очень даже уместно

Работа с металлом требует специальных навыков, оборудования и свободного места. Косоуры и тетивы из металла достаточно тяжелые. Устанавливать их одному будет сложно. Своими руками собрать модульную лестницу можно при наличии навыков работы со сваркой. В крайнем случае, пригласить сварщика и объяснить с помощью чертежа какую лестницу ему надо сделать.

А вот для создания подобной конструкции одного только сварщика недостаточно

Общие требования

Лестницы на второй этаж, металлические или деревянные, делаются с учетом безопасности и удобства эксплуатации. Общие требования к конструкциям следующие:

Ширина лестничного марша должна быть минимум 90 сантиметров. Для одновременного прохода двух человек оптимальные показатели от 120 до 150 см.

Необходимо правильно сделать расчеты угла наклона марша. Самым оптимальным является значение от 30 до 45 градусов. Если сделать угол меньше, вся конструкция будет занимать много места, если больше, то передвигаться по лестнице будет трудно и небезопасно.

Для удобства передвижения делаются расчеты высоты и глубины ступеней. По существующей практике первый параметр должен лежать в пределах 15-20 см. Глубина ступеней делается на длину ступни – от 20 до 30 см.

Ограждения применяются не всегда. Но в случае с семьей, в которой есть дети, без них не обойтись. По общим требованиям расстояние между стойками ограждения лестницы должно быть не менее 12 см.

Также необходимо сделать расчеты нагрузок. Минимальный вес, который должна выдержать стальная конструкция — 100 кг. Если в семье есть более крупные члены, то и прочность у лестницы должна быть соответствующая.

Конструкций внутренних лестниц на второй этаж множество. У каждого варианта имеются свои положительные и отрицательные стороны:

На косоурах. Такие лестницы имеют опоры под каждой ступенью. Вариант является самым распространенным. Существует две разновидности: первая (традиционная) использует два косоура по обоим концам ступеней, во втором случае применяется одна опора, расположенная посередине лестничного марша. К плюсам подобных конструкций относится их надежность, к недостаткам — массивность и большие размеры.

На тетивах. Это второй по распространенности вариант прямой стальной лестницы. В этом случае опора для каждой из ступеней расположена по бокам. В плюсах, так же как и в первом варианте, высокая надежность, к минусам относят сложность изготовления.

На больцах. В этом случае каркасные элементы не используется. Каждая ступень крепится к стене при помощи специальных болтов. Положительная сторона – внешний вид. Лестница будто парит в воздухе. Также в плюсы относят малые размеры. Среди минусов специалисты отмечают меньшую надежность, чем стальные конструкции на косоурах и тетивах.

Винтовая. Характеристики легко понять из самого названия. Чаще всего применяют конструкцию с центральной опорой, к которой и крепят ступени. Главный плюс – внешний вид. Винтовая лестница отнимет мало свободного пространства. Основной минус – сложность изготовления. Также к недостаткам относят неудобство эксплуатации.

Применяются и другие типы металлических прямых лестниц. Есть комбинированные вариант – с одной стороны ступени крепят к стене на больцах, а другой край поддерживает косоур или тетива.

Модульная лестница — самый простой в сборке вариант

Лестницы на второй этаж частного дома можно классифицировать и по другим признакам. Маршевый пролет, как обычно, делают один. Но, если их может быть и больше. Если маршевых пролетов два или три, то делается дополнительная площадка. Подобная конструкция потребует больше материала. У площадки должна быть опора, в качестве таковой применяют трубы или швеллеры.

Лестница в частном доме как важный элемент удобства планировки

Лестничная конструкция помогает связать не только этажи частного дома, но и двухуровневые квартиры. Именно она может стать центральным звеном холла первого этажа. Помимо эстетики, она должна быть удобной, безопасной и прочной.

О расположении лестничных маршей необходимо задуматься на этапе планирования дома или квартиры. От этого будет зависеть направление основных помещений: холла, зоны второго этажа, расположение и назначение остальных комнат. Можно грамотно обустроить пространство вокруг лестницы на первом и втором этажах.

При центральном расположении конструкции сохраняется симметрия пространства и удобный проход из любого помещения первого этажа. Это настоящее украшение дома. Можно продумать обустройство довольно изысканно. В зоне холла расположить место для отдыха или комнату приема гостей. На втором этаже будет достаточно места для удобного прохода к спальным комнатам.

Если конструкцию расположить из прихожей – это высвободит полезную площадь, которую можно продумать под столовую на первом этаже или спортивный уголок – на втором. На стенах вдоль марша разместить интересный декор или картинную галерею.

Сборка лестницы

Во время сборки стоит особое внимание уделить несущим балкам, поскольку самая большая нагрузка приходится именно на них. Чтобы собрать обыкновенную лестницу понадобиться:

1. Обварить контур, тогда получится прямоугольник для установки ступенек. Сам по себе контур также можно использовать как ступеньку, если делается наружная лестница, но тогда на него лучше наварить прутья;
2. Для основания лестницы стоит использовать швеллер 10 см, или профильную трубу 10/10 см. Лучше, конечно использовать трубу, она дает меньшую вибрацию во время эксплуатации. Если же вы предпочитаете швеллер, то дополнительные крепления на земле исправят ситуацию; модули для сборки лестницы из профильной трубы
3. Трубу стоит подрезать так, чтобы срез на детали плотно стыковался с опорой, при этом второй конец должен прилегать к верхней опоре. К нижнему и верхнему краю необходимо приварить платформы, они и будут выступать фиксаторами. Если сделать всё правильно, то нижняя платформа будет прилегать к полу, а верхняя к платформе перекрытия;
4. После работы с направляющими стоит между опорами наварить опорные рамы, соблюдая при этом нужный шаг; размер профильной трубы для лестницы
5. Перила и декорирующие атрибуты стоит устанавливать в последнюю очередь, уже после покраски основной конструкции. Если они делаются из других материалов, то место под их установку стоит также подготовить заранее.

Используя металлопрофиль можно сделать лестницу любой конструкции своими руками, разница будет только в затраченный силах, времени и финансах. Такие лестницы практичные и долговечные, не требуют особого ухода и выглядят красиво.

Строитель 5 категории

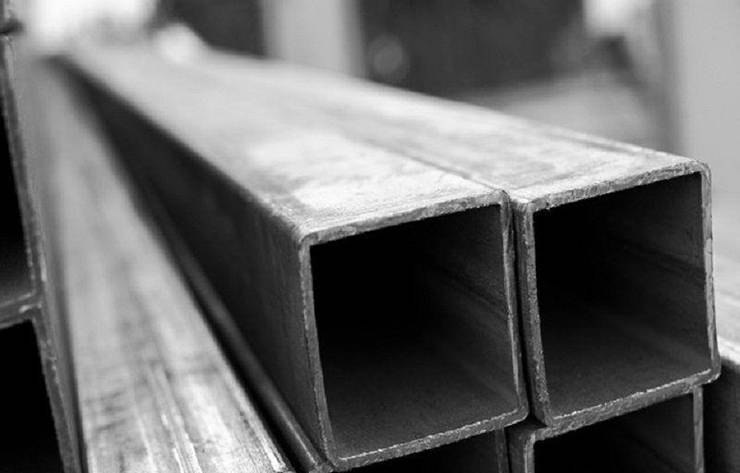

Профильные трубы часто используются при изготовлении лестниц различного назначения. Из них делают стремянки, приставные и внутренние межэтажные лестницы. Такая конструкция обладает надежностью и прочностью, органично вписывается в стиль любого дома. Они получаются не слишком тяжелыми, в интерьере жилого дома им удается придать даже некоторую воздушность за счет особенностей монтажа. Чтобы сварить лестницу из профильной трубы своими руками, необходимы чертежи, наличие инженерных знаний для произведения необходимых расчетов, навыков монтажа и сварки, кроме того, необходим качественный рабочий инструмент.

В этом случае лестница из профильной трубы, изготовленная своими руками, – вполне реальная возможность получить интересное интерьерное решение или нужный хозяйственный инструмент и значительно сэкономить семейный бюджет.

Из данного материала можно сделать лестницу

Комбинации.

Металлическая лестница своими руками изготовленная делается не только удобной. Но и красивой. Металл прекрасно сочетается с другими материалами. Отделка стеклом, деревом, камнем, бетоном придает конструкции красоту и изящество. Отделочные материалы устанавливаются на любую часть лестницы.

Ограждения создают из стекла, перфорированной стали, также их украшают различными фигурами из металла, резными произведениями искусства. Металлические ограждения добавляют конструкции жесткости, а остальные обладают только декоративной ценностью. Просечка металлической для лестницы также является отличным решением.

Ступеньки также делаются из различных материалов. Считается, что металлические лестницы гармонируют с деревянными изделиями. Не обязательно делать всю ступень из дерева. Делается удобный деревянный настил. Также часто используют бетонные ступени. Это зависит от несущей способности лестницы на второй этаж, так как бетон очень тяжел. Помимо бетона используется керамогранит, который также великолепно смотрится в интерьере.

Ступень еще изготавливают из рифленого железа.

Важно. Если межэтажная лестница находится на улице, то ее часто делают полностью металлической. А сооружения для дома отделывают материалом, который ближе сердцу

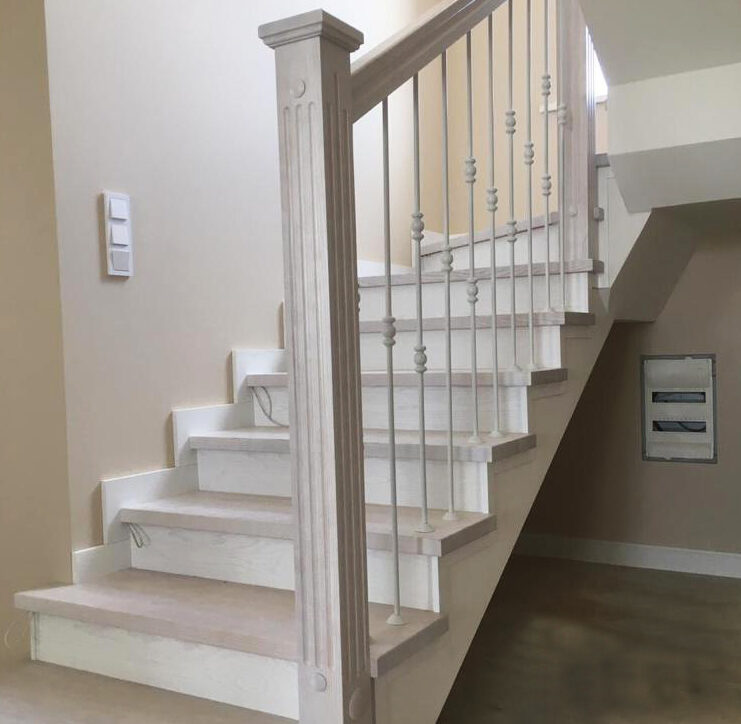

Лестница с деревянными ступенями – прекрасное решение

А сооружения для дома отделывают материалом, который ближе сердцу. Лестница с деревянными ступенями – прекрасное решение.

Типы лестниц

Классификация металлических лестничных конструкций производится исходя из следующих технических характеристик:

1. функциональной способности
2. направления подъема
3. конфигурации маршевых пролетов

Маршевые лестницы

Это конструкции, состоящие из маршей – наклонных многоступенчатых элементов, опирающихся на горизонтальные площадки. Последние, в свою очередь, крепятся на несущих балках, отвечающих за прочность всего сооружения. В зависимости от этажности здания могут быть одно- либо многопролетными.

Закрытые маршевые модели подразумевают наличие подступенков –вертикальных элементов опорных поверхностей. Разновидности открытого типа подступенками не оборудуются.

С точки зрения безопасности маршевый тип признан наиболее подходящим вариантом как жилых, так и социально-ориентированных объектов недвижимости.

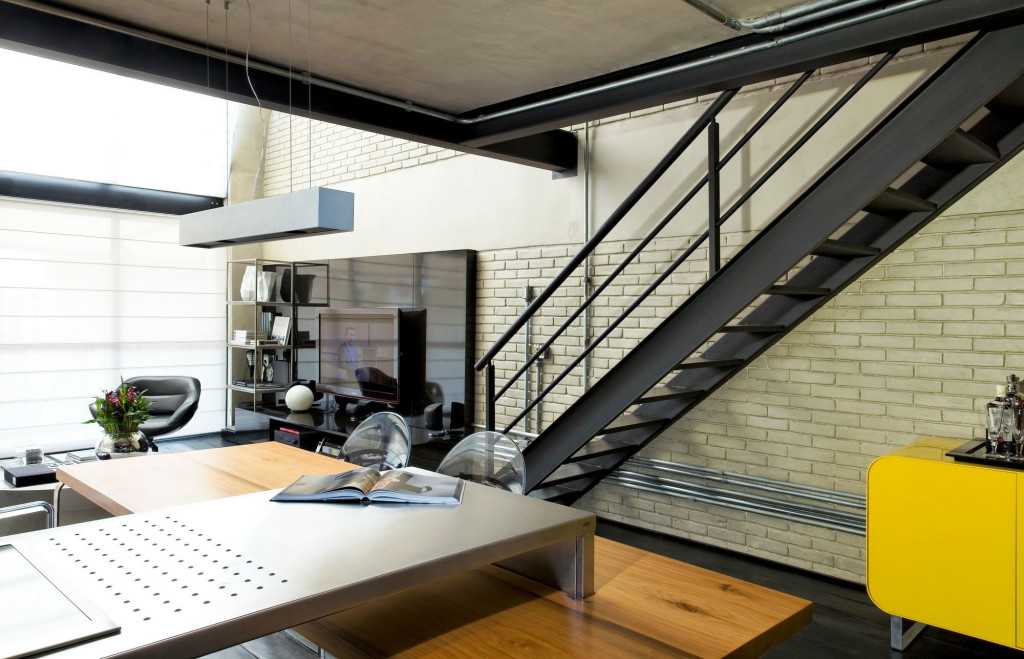

Металлическая маршевая лестница

Забежные (винтовые)

Речь идет о сооружениях винтообразного (поворотного) типа с особой конфигурацией ступеней, внутренняя сторона которых всегда меньше внешней. Специфическая геометрия опорных деталей рассчитана на то, чтобы облегчить восхождение человека по крутым спиральным пролетам.

Помимо бесспорной эстетической привлекательности, металлические забежные лестницы имеют еще один существенный плюс. В отличие от массивных маршевых моделей, требовательных в плане объема помещения, винтовые конструкции могут быть смонтированы на совсем небольших пространствах.

Из особенностей забежных сооружений следует отметить обязательное наличие прочных вертикальных опор, ограждений и поручней, препятствующих травматизации.

Металлическая винтовая лестница

Внутренние

Как следует из названия, внутренние лестницы монтируются внутри здания, являясь частью интерьера помещения. Тип и конфигурация таких конструкций обусловлены размерами и общим дизайном помещения, в котором предполагается их монтаж.

Металлическая внутренняя лестница

Наружные

Входят в обязательный перечень архитектурных сооружений экстерьерного типа. Выполняются из металлических элементов (труб, цельных профилей и балок), обработанных, в целях противостояния коррозии, специальными составами.

Металлическая наружняя лестница

Переносные

В отличие от типовых конструкций, традиционно изготавливаемых из прочных стальных элементов, переносные облегченные модели могут быть произведены из алюминиевых сплавов. Насчитывают несколько разновидностей:

1. простейший А-образный тип (стремянки)
2. складные (состоящие из нескольких выдвижных секций)
3. вышки-туры (эксплуатируемые в качестве строительных лесов)
4. шарнирные модели, трансформируемые в горизонтальные площадки
5. односекционные приставные лестницы

Металлические переносные лестницы

Открытый и закрытый каркас. В чем разница?

Прежде всего, лестницы на металлокаркасе делятся на закрытые и открытые варианты.

Каркас лестницы открытого типа

Каркас лестницы закрытого типа

Закрытый каркас лестницы в дальнейшем предполагает полную зашивку деревом. Соответственно, никакие металлические элементы видны не будут. При таком варианте сварочные швы можно не зачищать, что может существенно удешевить изготовление каркаса

Единственное, на чем стоит заострить внимание – это прочность металла

Открытый каркас лестницы, в отличие от закрытого, предполагает, что сам каркас будет на виду и дополнительно будут установлены только ступени и ограждения. И тут, конечно же, стоит заранее продумать дизайн каркаса и его роль в общем интерьере помещения. Изготовление такого вида каркаса требует намного больше как финансовых затрат, так и времени на его подготовку. Все швы должны быть зачищены, а сам металл обработан антикоррозийными средствами и окрашен. Очевидно, качественнее будут материалы по обработке металла, тем эстетичнее будет выглядеть лестница.

Далее каркасы можно разделить виды металлокаркасов лестниц по углу поворота марша. Бываю следующие основные виды каркасов:

• прямой марш
• с поворотом на 90 градусов (г-образный каркас)
• с поворотом на 180 градусов (п-образный каркас)
• винтовая лестница

Прямой каркас

Каркас поворотом на 90 градусов

Каркас с поворотом на 180 градусов

Винтовая лестница

Но, конечно, угол поворота лестничного марша может быть совершенно любой и зависит это уже от дизайна самой лестницы и помещения.

Ну и как не сложно догадаться, чем сложнее каркас и больше угол поворота, тем более дорогой он будет в производстве и более трудоемкий в монтаже.

Общие сведения

Скрытая конструкция

В качестве материала изготовления можно использовать относительно недорогие швеллера или балки (двутавровые) с уголками разных размеров, к которым и будет выполнено закрепление подступеней и ступеней. Сама же балка из швеллера в будущем будет закрыта гипсокартонном или панелями из дерева.

Открытая конструкция

Открытый каркас представляет собой видимую часть конструкции лестницы, которая требует особой обработки и покрытия ЛКМ. Данный вариант визуально воспринимается лучше, а при правильном подходе и вовсе идеально впишется в лестничную конструкцию. По типу изготовления, открытые типы кнструкции можно разделить на каркасные:

• С 1 косоуром.
• С 2 косоурами.

Каркас открытого типа на одном косоуре – это когда по центру лестничной конструкции установлена несущая балка, на которую устанавливают косынки или площадки, чтобы закреплять ступени. Полступени в таком типе конструкции каркаса не устанавливают. Визуально этот вид конструкции кажется парящим, воздушным и легким. Если вы планируете установку широких маршей, то для исключения прогиба ступеней по краю советуем приваривать по бокам дополнительные элементы, а именно консоли.

Каркас открытого типа на двух косоурах – чем-то система установки схожа с одним косоуром, но в этом случае балки расположены не по центру, а по краю ступеней. Для того, чтобы закрепить ступени на балки, устанавливают кобылки (косынки), а сами ступени закрепляют с внутренней стороны, чтобы целостность проступи не была нарушена. Такой вид каркаса самый надежный и предназначается даже для широких маршей.

Расчет размеров и последовательность изготовления

Перед тем, как начать создавать каркасную конструкции, следует определиться с типажом конструкции, а также высчитать, сколько вам требуется материалов и выполнить замеры. Расчет требуемых параметров:

• Замер высоты между полом второго и первого этажа.
• Ширина проступи, должна быть от 0.2 до 0.3 метра.
• Высота подступенка, от 0.16 до 0.2 метра.
• Лестничный марш должен иметь ширину не меньше, чем 0.9 метра.
• Угол наклона лестницы, допустимое значение от 30 до 45 градусов.

Все описанные выше пределы интервалов при расчете ступеней требуются для удобства передвижения по конструкции.

Формулы для этих расчетов:

1. Формула удобства равна: е – j= 12 см.
2. Формула безопасности равна: е + j= 12 см.
3. Формула шага равна: е +2 j= 62(60-64) см.

Причем размер проступи обозначен как «е», а размер подступенка «j», «а».

Планируем этапы работ

При выполнении данных расчетов будет не лишним сразу же определиться с этапами выполнения работ:

1. Подготовьте проем требуемого размера.
2. Изготовьте каркас лестницы из металла на второй этаж на основании совершенных расчетов.
3. Соберите всю конструкцию по месту установки.

Защита и обработка металлических лестниц

Готовые лестничные конструкции можно разделить на два типа:

• открытые;
• закрытые.

Подготовительные работы перед покраской у них схожи. Конструкцию необходимо защитить от ржавчины, для этого следует обработать ее составом «антиржавчина». После высыхания все покрывают грунтовкой для металла. Грунтовка выполняет двойную функцию: во-первых, защищает металл от новых образований коррозии, во-вторых, обеспечивает лучшее прилегание краски.

Для покраски открытых конструкций лучше использовать порошковую краску, она аккуратно ложится, не образуя разводов.

Для покраски закрытых конструкций допускается использование простой краски по металлу. В данном случае нет цели создать красивое покрытие, в дальнейшем лестница будет обшиваться деревом или другим материалом, окрашивание производится, чтобы не начиналось образование коррозии.

Для большей стойкости процедуру покраски следует повторить 2–3 раза, нанесение каждого последующего слоя допускается только после полного высыхания предыдущего.

Уличная лестница даже больше, чем внутренняя лестница из металла, подвержена коррозии из-за регулярного воздействия влаги и перепада температуры. Необходимо периодически проводить осмотр металлических элементов для своевременного устранения нежелательных дефектов.

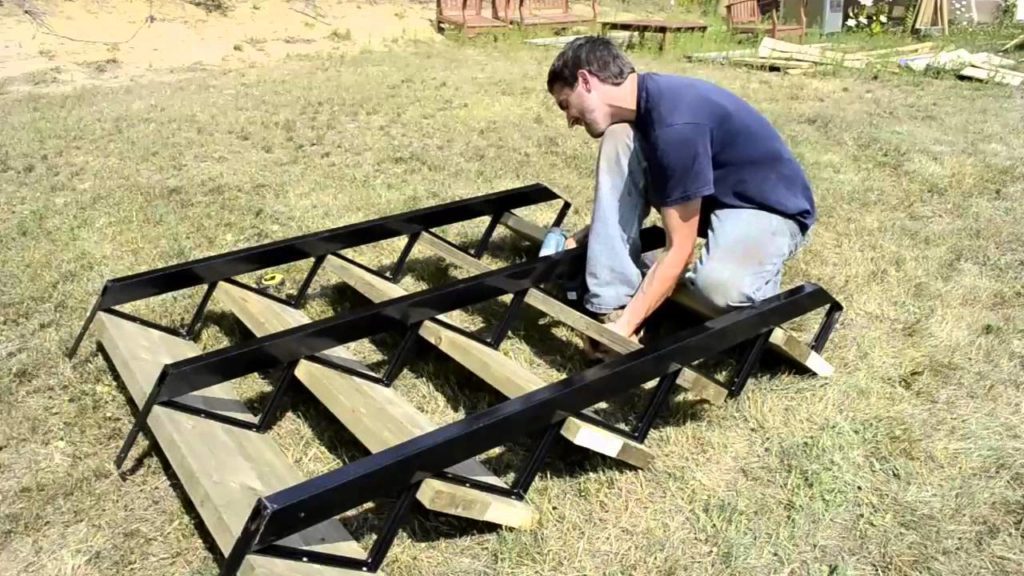

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

Видео по строительству железной лестницы

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Проектирование конструкций на второй этаж – схема и особенности

Как было сказано, чертежи лестницы нужного вам типа несложно найти в интернете. Если вы хотите получить прочное, простое и очень удобное изделие, советуем выбирать проекты с одномаршевыми прямыми лестницами. При наличии богатого опыта строительства можете попробовать сделать своими руками более сложные конструкции – с пролетами и несколькими поворотами.

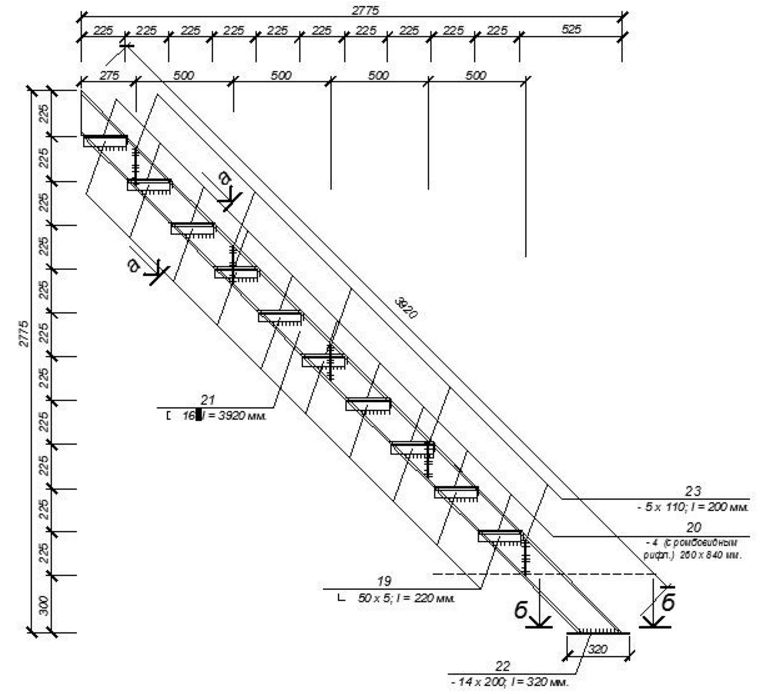

Проект одномаршевой прямой лестницы

Мы опишем, как изготовить прямую лестницу с одним маршем. Проектируют ее так:

Нехитрые расчеты дали нам возможность получить ключевые геометрические параметры лестницы на второй этаж. Теперь ее можно сделать своими руками, не беспокоясь о том, что конструкция получится неправильной и не соответствующей стандартам эксплуатационной безопасности.

Соблюдаем такую последовательность в работе:

• Резка заготовок.
• Изготовление кобылок (узлов для крепления ступеней).
• Сварка опорных уголков.
• Монтаж косоуров.
• Приваривание ступеней и ограждения.
• Шлифовка.
• Грунтовка и покраска.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами. Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

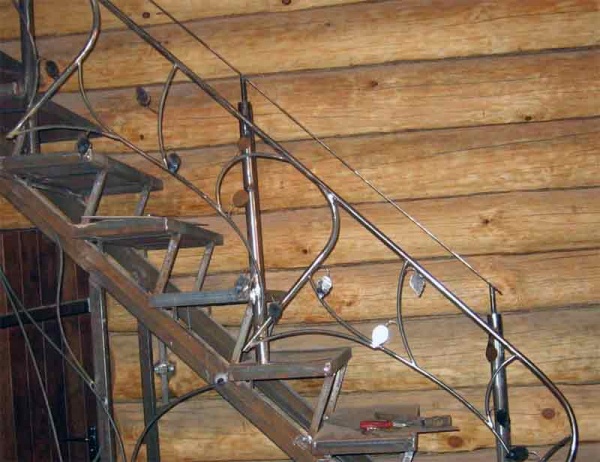

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

Подбираем материал для лестницы

Для лестничных каркасов можно использовать различные виды стального профиля – балка, швеллер и др. Но наиболее практичной считается лестница из профильной трубы. Этот вариант профиля более универсален, выдерживает большие нагрузки, и часто используется в качестве конструктивного несущего элемента. Четыре грани придают профтрубе повышенную пространственную жесткость во всех направлениях, а тонкие стенки (пустота внутри) уменьшают вес конструкции.

Полностью металлические лестницы внутри дома не популярны, ведь ступеньки могут греметь при ходьбе, о твердый металл больнее бьются дети, и в целом дерево приятно для человека. Поэтому чаще встречается комбинация металлического каркаса с деревянными ступеньками.

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой — несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета.
Одинарные косоурные лестницы визуально очень легки за счет ажурности

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

Конструкция на двух косоурах — самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

• кобылки — это небольшие приспособления, с помощью которых формируется опора для ступенек.

  На схеме №4 — это кобылки

• гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер

Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком
