Козырек на калитку — варианты и особенности конструкции, самостоятельное изготовление

Возведение навеса: этапы строительства

Когда вся предварительная работа завершена, пора приступать к созданию конструкции.

Опора

На первом этапе строительства при дополнительной поддержке навеса нужно точно знать глубину установки столбов. В каждом регионе свои показатели промерзания почвы. Если проигнорировать этот фактор и недостаточно заглубить опоры, то деформация почвы сдвинет их и нарушит геометрию и прочность конструкции.

При установке опор нужно знать глубину столбов.

Для средней полосы этот показатель составляет 1,2 м. Поэтому при расчете длины столбов следует учитывать это расстояние. В южных регионах заглубление на 60–80 см считается достаточным, для северных величина промерзания намного выше.

Способы установки:

1. Вбивание. Металлические сваи вдавливают в каменистую почву, что позволяет создать плотную подушку (деревянные при этом способе вкручивают в землю).
2. Армирование. Выкапывают небольшие ямки (70 см), затем вбивают по 4 прута, которые крепят к опоре. Такая технология позволяет надежно закрепить основание без глубокого вкапывания.
3. Бетонирование. Столбы устанавливают в заранее подготовленные ямы и заливают раствором. Предварительно под опоры засыпают подушку из мелкого гравия и песка.

Их вкручивают с двух сторон от стоек. Это необходимо для придания прочности строению.

Сборка каркаса

Прежде чем собрать воедино конструкцию, надо подготовить элементы согласно чертежу. Для этого отмеряют нужную длину детали, маркируют и делают пропил (элементы из профиля нарезают шлифмашиной, а деревянные – пилой). Основа полностью или частично собирается на земле.

Для соединения металлических деталей используют сварочный аппарат. Чтобы шов не выделялся, его следует обработать наждачной бумагой. Для создания прочного деревянного каркаса понадобятся молоток, гвозди, шуруповерт, саморезы и металлические уголки. Изделие должно обладать повышенной жесткостью, укрепить его помогут перемычки. При этом чем больше размер каркаса, тем их потребуется больше.

Сборка каркаса происходит в соответствии с чертежом.

Затем в профиле необходимо сделать нужное количество отверстий, чтобы надежно прикрепить изделие к стене дома.

Крепление

Собранная конструкция может обладать большим весом, поэтому для ее монтажа следует пригласить помощника. Прежде чем прикреплять изделие, сделайте точную разметку. Если несущая стена непрочная или состоит из нескольких слоев, следует сначала усилить ее часть с внутренней стороны. Крепление каркаса происходит с помощью стальной стяжки или закладных деталей

Важно, чтобы все части конструкции были надежно соединены и не двигались

Покрытие навеса

Кровельный настил должен плотно прилегать к основе с учетом порывов ветра и теплового расширения материала. Чтобы закрепить покрытие, используют толевые гвозди, скобы, саморезы с пресс-шляпками, шиферные гвозди, шурупы, кровельные саморезы, заклепки в зависимости от типа материала.

Если вы используете поликарбонат, не крепите листы вплотную друг к другу, т.к. под воздействием температур покрытие, расширяясь, будет разрушаться. Чтобы полимер мог двигаться, отверстия делают больше, чем диаметр крепежа, на 3–5 мм. Защиту от влаги обеспечивают силиконовые прокладки.

Покрытие навеса должен плотно прилегать к основе, его крепят гвоздями.

Укладку шифера производят с нижнего рада. Его устанавливают с небольшим нахлестом. Самую верхнюю точку крепят специальными шиферными гвоздями. Поскольку при нагревании материал расширяется, вбивают расходники не до конца, оставляя промежуток в 1 мм.

При установке металлочерепицы или листового железа предварительно создают звукоизоляционную подложку. Гибкая черепица укладывается внахлест и закрепляется с помощью саморезов.

Выбор материала

Для изготовления козырька могут быть использованы разные материалы:

• металл;
• древесина;
• поликарбонат;
• листовое железо;
• металлочерепица;
• профнастил;
• шифер.

У каждого есть преимущества и недостатки перед другими, поэтому выбор в каждом случае строительства индивидуальный.

Пример металлического навеса

Необходимо иметь в виду, что в составе деталей козырька присутствуют две основные части: несущая конструкция и навес. Для опорной системы обычно используются металлические элементы — уголок, трубы круглого или прямоугольного сечения и т. д.

Не меньшей популярностью пользуются деревянные несущие конструкции. Они хорошо вписываются в общий облик деревянных ограждений и обладают высокой ремонтопригодностью.

Для того чтобы определиться с выбором материала, необходимо сначала подобрать дизайн козырька. Здесь могут помочь фото готовых изделий, которые несложно найти в сети по соответствующему запросу. Они могут дать немало идей для создания собственного дизайна козырька.

Металлические козырьки бывают сварными, коваными, а еще сборными

Можно просто скопировать приглянувшуюся конструкцию, чтобы не тратить время на разработку собственного проекта.

Навес или козырек

Несмотря на внешнюю схожесть, оба изделия обладают рядом принципиальных различий.

• Навес обязательно оснащается вертикальными столбами-подпорками, тогда как козырек таковых не имеет.
• Площадь навеса заметно больше, чем козырька.

При подборе варианта, наиболее подходящего для строения, важно учесть ряд факторов.

• Конструкция должна соответствовать размерам и назначению здания. К примеру, кованые козырьки будут выглядеть неуместно при размещении на скромных дачных домиках-времянках. Массивный и громоздкий навес может испортить впечатление от парадного входа в коттедж.
• Опорные элементы для навеса желательно изготовить из того же материала, что и само здание. Иначе конструкция может показаться чужеродным дополнением и вызвать искреннее недоумение.
• На стадии планирования требуется точно определиться с габаритами и дизайном конструкции.

Навес для калитки. — DRIVE2

Всем доброго времени суток, Бабушка попросила помочь с навесом у калитки, чтож надо, сделаем что сможем.

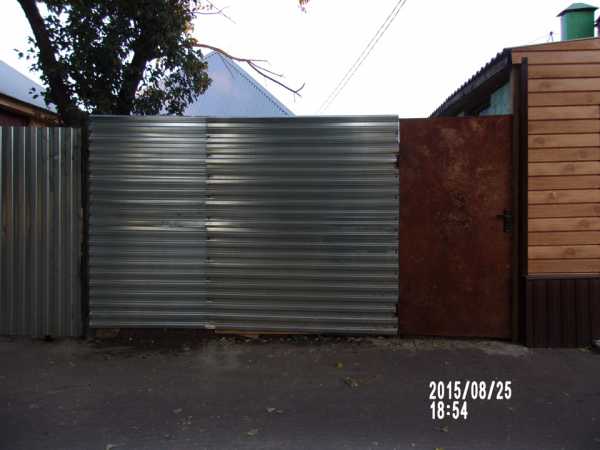

Имеем вот такой забор с калиткой, которая ходит ходуном, и калитку поставили под слив соседской крыши.

После переварки петель, зачистил и прокрасил, получилось вот такой вид.

С внутренней стороны было.

После долгой шлифовки от цемента, так вот стало.

Привёз профиля для навеса.

Нарезал столбы, и приварил пятки.

Так как столб у калитки стоит неустойчиво, решил поставить рядом столб, и завезать его с уличным, тем самым его усилив.

Нарезал верхние укосины, и приварил вот такие петачки, и просверлил отверстия под болты, для крепления к соседскому дому.

Получилась вот такая конструкция.

Ставим второй столб.

Столбы всегда ставлю так, отсыпка, потом щебень, раствор, и потом столб.

Так как третий столб не поставиш из за окна, пришлось делать такую конструкцию.Насчёт окна с соседями сразу все договорились.

Красими, стелим доски.

В процессе работы.

Доски привозил с работы, открыли на территории столярный цех.

Также привёз профлист на крышу.

Получилось как то так, заодно сделал отверстие под почтовый ящик.

Так из нутри, почтовый ящик получился под навесом.

Почтовый ящик крепил вот таким клепателем, сделанным еще в СССР, лучше и не придумаеш.

Работу такого плана делал в первый раз, получилось вроде неплохо, на этом все, всем удачи.

Красивые примеры для вдохновения

Эффектный внешний вид козырька по большей части зависит от основания: сварные или кованые конструкции, покрытые тонированным стеклом или поликарбонатом — идеальный вариант, который впишется в любой стиль и станет украшением участка.

Второй вариант — игра с формами или цветами. Например, козырек в форме волны или чудесной ракушки — прекрасный акцент экстерьера.

Что касается цвета — играйте на контрасте. На светлой стене лучше смотрится темный навес, на темной, наоборот — светлый или цветной.

Проектируя небольшой оформление входной группы, постарайтесь соединить эстетику и функциональность: тогда вид крыльца будет радовать еще долгие годы.

Как сделать козырек над крыльцом своими руками. Чертежи навесов для крыльца

Ниже мы приведем несколько вариантов устройства навесов над крыльцом. Первым предлагаем рассмотреть арочную конструкцию на четырех опорах. Она подойдет для массивных крылец с тяжелыми входными дверями. Строится из профилированной трубы, оцинкованной или из нержавейки. Опорные столбы бетонируются в тело самого крыльца или прикручиваются к нему анкерами. Каркас жесткого крепления к стене дома не имеет. В качестве кровельного материала тут обычно используется поликарбонат или мягкая черепица.

До того, как сделать крыльцо с навесом своими руками, необходимо рассмотреть разные варианты чертежей

Второй вариант – кованный навес зависимой конструкции. Несущих опор только две, задняя сторона опирается на балку привязки и две полуфермы по бокам. Сооружение получается легкое, не требующее организации фундамента. При этом опоры могут монтироваться как на само крыльцо, так и к площадке перед ним – все зависит от вылета кровли в каждом конкретном случае.

Как сделать навес над крыльцом: приставное кованое сооружение

И третий пример чертежа навеса для крыльца – независимый козырек. Самая простая и легкая конструкция, не требующая монтажа опорных стоек. Подойдет в случае, когда площадка козырька уже построена, а чистовая отделка окончена. Крепление каркаса к стене производится за счет коротких сторон треугольных ферм.

Односкатный навес с опорами

После того как вопрос с выбором конструкции навеса над крылечком решен, можно перейти к рассмотрению его основных элементов. Сначала коротко ознакомимся с достаточно простым односкатным козырьком, выполненным в виде навеса с двумя опорными колоннами.

При расчете его элементов необходимо будет учесть следующие моменты.

Вся односкатная конструкция с опорами, помимо веса кровли, должна выдерживать массу скапливающегося на ней снега (это требование относится и к облегченному козырьковому варианту).

Обязательно нужно предусмотреть систему сбора и отвода стоков. Также потребуется основательно продумать вопрос гидроизоляции крыши и подобрать подходящий кровельный материал (шифер, листовой металл или поликарбонат).

Добавим к этому, что следует правильно рассчитать уклон конструкции, опирающейся на две наружные колонны. Для обеспечения нормального стока дождевой воды этот показатель должен быть не менее 20 °.

Для уточнения окончательных габаритов навеса над крыльцом рекомендуется разложить уже закупленный кровельный материал на земле (обязательно – с учетом нахлестов) и обмерить образовавшуюся фигуру. Полученный результат и является реальным размером будущего сооружения.

Из чего лучше сооружать навесы над калиткой

Чтобы забор, калитка и навес гармонировали друг с другом и создавали единый ансамбль, ориентируйтесь на материал, из которого сделано заграждение. Если это прочное дерево, выигрышный вариант козырьков – древесина. Красиво выглядят на фоне кирпичной кладки, бетонного или созданного из профнастила забора навесы, выполненные из металла. Особенную эстетичность и неповторимость изделию придают кованые детали.

Различают 2 вида популярного поликарбоната:

1. Сотовый. Панель изнутри выложена ячейками, где присутствуют продольные перемычки. Пустоты характеризуются хорошими высокоизоляционными параметрами и обладают низкой теплопроводностью. Перемычки выполняют роль ребер жесткости, удерживающих козырек над калиткой.
2. Монолитный. Характеризуется литым, цельным листом, напоминающим стекло. Однако он прочнее и безопаснее, имеет небольшой вес. В целом материал выдерживает температуру от -40…+120 градусов. На них не влияют химические вещества, дождь и снег.

Срок службы поликарбонатных козырьков 10 лет и больше.

Критерии выбора кровли для навеса

Материал для основания навеса выбирается в зависимости от типа покрытия навеса. Сейчас можно купить хороший дешевый и качественный материал. Чтобы самостоятельно построить навес, предлагаются такие варианты как:

1. Металлочерепица. Наиболее надежное и долговечное покрытие. Но под нее лучше сделать каркас из металла. Имеет специфические качества – не пропускает свет. К примеру, располагать мини-оранжерею под ней нельзя.

2. Тканевый материал. Самый несложный для монтажа вариант. К нему подойдет любой каркас. Тент скроет от непогоды, а под ним можно уютно проводить время тихими летними вечерами.

3. Древесина. Эксклюзивный вариант, который применяется для домов из дерева как элемент дизайна домостроения.

4. Поликарбонат, наиболее часто применяемый сейчас материал, является видом пластика. Бывает любых размеров, в том числе монолитных. Это легкие, высокопрочные листы с гладкими линиями поверхности. Покрыты пленкой для защиты от солнечных лучей, влаги и коррозии.

Какой вариант выбрать? Ориентируйтесь на собственные предпочтения и количество финансов.

https://youtube.com/watch?v=SsJcliFWStw

Из каких материалов обычно делают?

Когда форма и стиль будущего козырька определены, осталось решить из чего сделать его основание и выбрать покрытие.

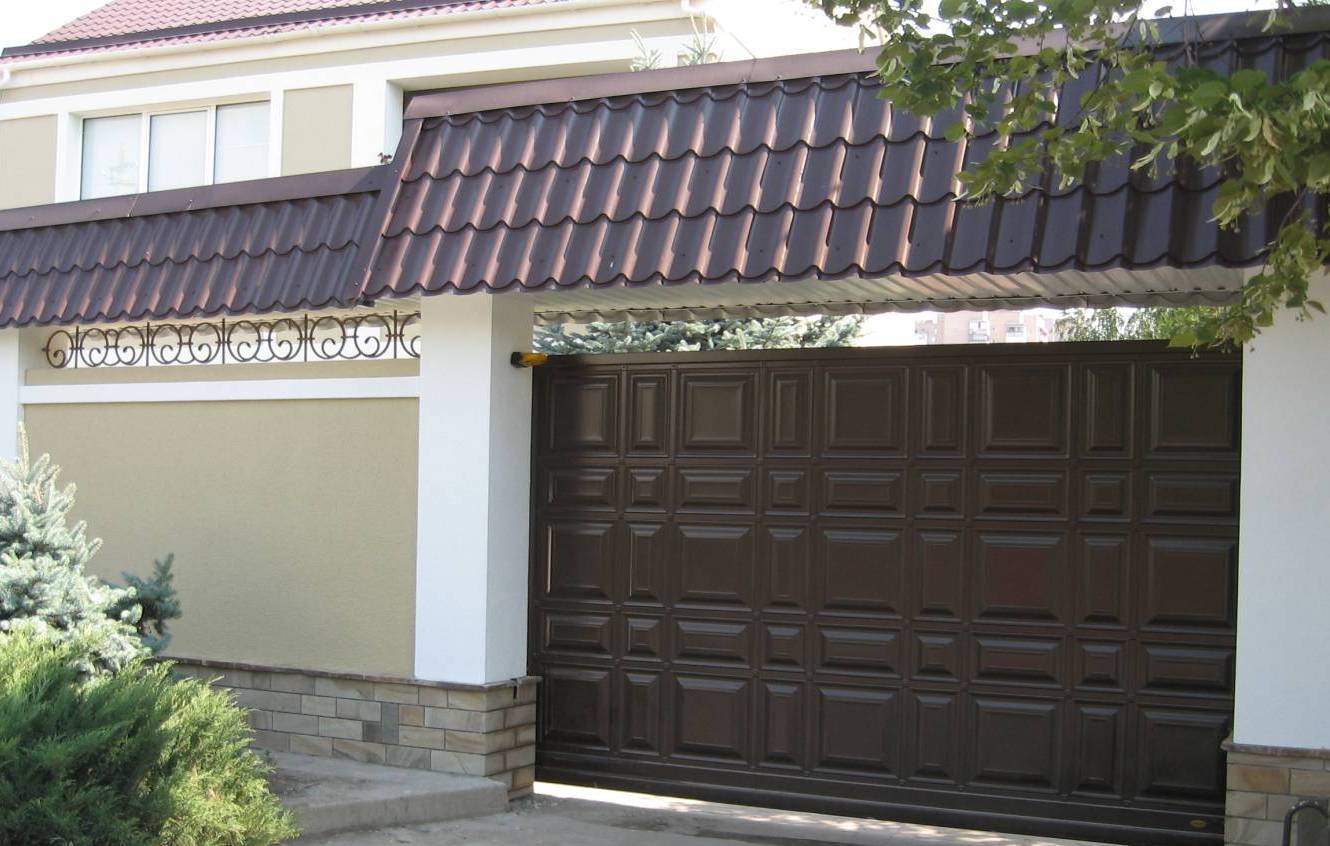

Металлочерепица

Изготовление навесов из этого материала наиболее популярно, потому что:

• козырек над крыльцом отлично сочетается с крышей из такой же металлической черепицы;
• материал не боится воздействия солнца, осадков и разницы температур;
• сохраняет первоначальный внешний вид на долгие годы;
• не требует особого ухода и обслуживания;
• легко монтируется на любую основу (дерево или металл).

Большой минус металлического козырька — шум. С каплями дождя еще можно смириться, но когда на крышу упадет яблоко или что-то подобное — грохот будет очень сильный. Решается этот минус грамотной шумоизоляцией.

Ондулин

Легкий, практичный кровельный материал пришел на смену старому непрактичному шиферу и практически полностью вытеснил его с рынка. Ондулином покрывают дома, дачи, бани, хозпостройки и, конечно, навесы.

Преимущества еврошифера:

• широкая палитра цветов;
• простота монтажа;
• маленький вес;
• приемлемая цена;
• поглощение шума;
• водостойкость.

Из минусов — меньшая (в сравнении с металлочерепицей) прочность, долговечность, горючесть. К тому же материал выгорает на солнце, поэтому от яркого козырька через некоторое время не останется и следа.

Поликарбонат

Для навесов используют специальный монолитный поликарбонат – ячеистый в данном случае не подойдет.

К достоинствам термопласта можно отнести его прозрачность (на крыльце будет светло), гибкость (идеальный вариант для арочных, полукруглых, купольных козырьков), легкость (подойдет для любого основания).

Минусы козырька для крыльца из поликарбоната вытекают из происхождения: пластик «гуляет» при температурных перепадах, выгорает на солнце, царапается. Последнее особенно хорошо заметно, т.к. крыша прозрачная.

На фото сочетание поликарбоната с металлом

Дерево

Экологичное натуральное дерево на пике популярности, поэтому подойдет не только дачному домику в стиле шале, но и впишется в экстерьер современного коттеджа. Сделать деревянный козырек над крыльцом несложно и довольно недорого.

Но выбирая древесину в качестве основного материала нужно быть готовым к регулярному уходу за ней: примерно раз в год придется покрывать дерево специальными пропитками, защищающими от влаги, насекомых, грибка.

Зачастую деревянные элементы выполняют только функцию опор, а крышу покрывают чем-то более подходящим — например, профнастилом.

Профнастил

Этот кровельный материал отличается от металлочерепицы в первую очередь ценой. Но делая ставку на выгодную стоимость, не стоит забывать о вероятности появления ржавчины, а также проблем с шумоизоляцией.

Если вышеперечисленные нюансы не смущают, выбирайте профнастил. За небольшую цену получите долговечное покрытие, которое не боится снега, дождя, УФ-лучей.

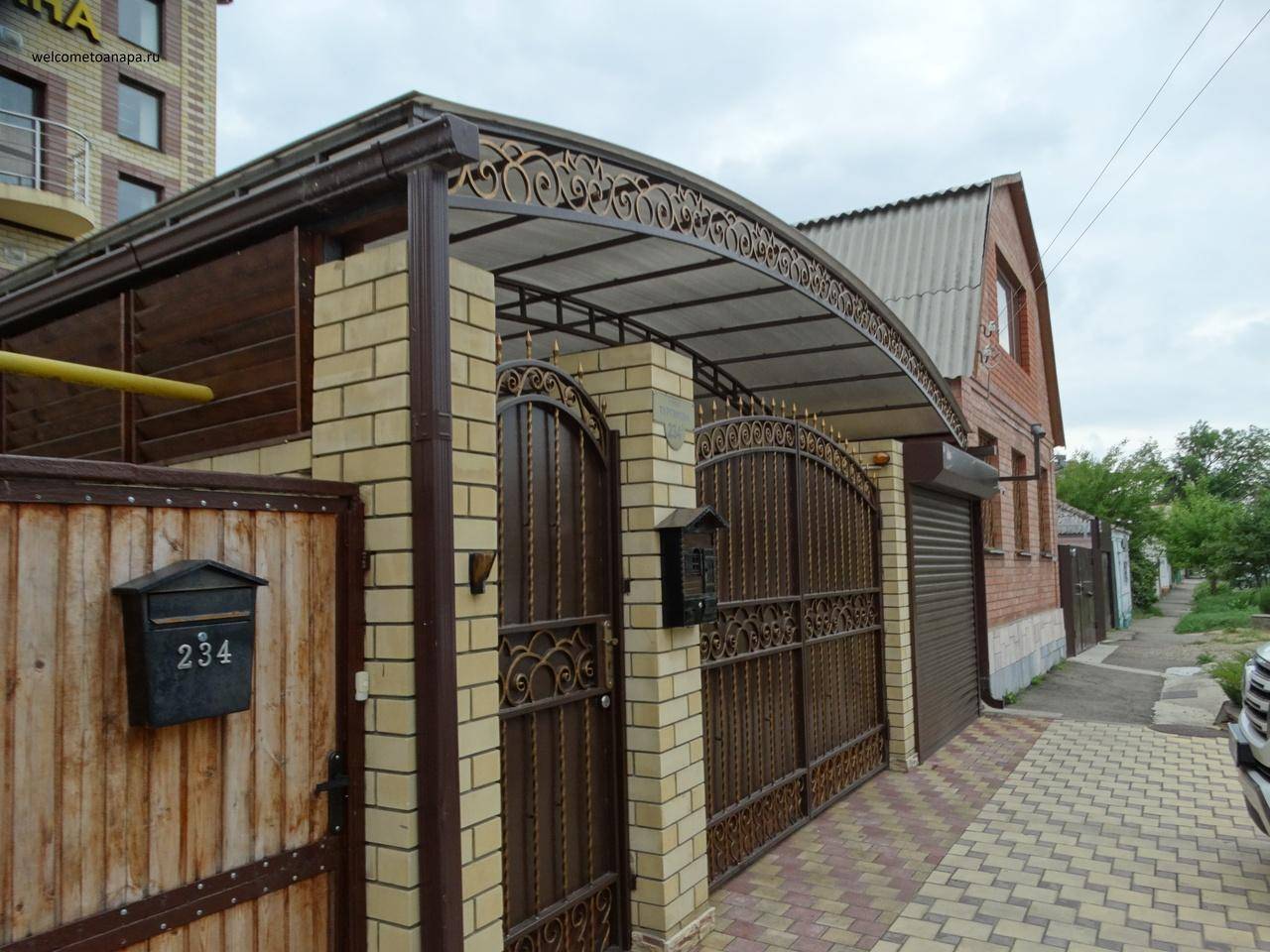

Кованые козырьки

Пожалуй, самыми эффектными можно назвать именно кованые козырьки! Благодаря практически безграничным возможностям ковки, оформление может быть абсолютно любым — от классических завитков, до романтичных цветов или оригинальной абстракции.

Кованые конструкции имеют запас прочности, долгий срок службы и не боятся атмосферных сюрпризов в виде града или порывистого ветра.

Кованые навесы покрываются металлочерепицей, ондулином, поликарбонатом. Но самые стильные кованые козырьки получаются при объединении металла с прозрачным стеклом.

Стекло

Прозрачные козырьки над крыльцом буквально парят в воздухе. Благодаря зрительной легкости используемого материала, конструкция не утяжеляет фасад, не привлекает к себе лишнего внимания, при этом справляется с задачей на 5+.

Для навесов используют исключительно закаленное стекло: надежное, безопасное, а по внешнему виду ничем не отличается от стандартного — также пропускает свет.

Единственный минус — сложность мытья. После дождя на стеклянной крыше будут видны подтеки, которые нужно регулярно удалять для сохранения эстетичного внешнего вида.

На фото минималистичная конструкция из стекла и металла

Обязательно ли делать навес над крыльцом?

Навесы из поликарбоната и металлопрофиля

Козырьком (навесом) над крыльцом называют конструкцию, состоящую из прочного каркаса, прикрепляемого к стене или опорам, и кровельного покрытия. Здание без навеса смотрится незавершенным. Но все же основное предназначение такого сооружения – защита входной двери от дождя, снега и талой воды.

Навес нужен не только для того, чтобы влага, стекающая с крыши, не попала вам за шиворот во время открывания-закрывания двери ключом. Скопление воды в этом месте чрезвычайно опасно даже во время небольших заморозков. Ведь риск поскользнутся при входе при отсутствии козырька очень велик. Является он также защитой от сосулек, появляющихся во время оттепели.

Во время дождя без него вам будет не слишком удобно открывать-закрывать входную дверь с зонтиком в руках. Плюс в сильную жару металлическая дверная ручка не будет нагреваться на солнце. Козырек также поможет защитить входную конструкцию от преждевременного выгорания и потери цвета.

Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) — Красивый вид, удобство и практичность

Дизайн козырька

При выборе конструкции козырька над входом из дерева необходимо попытаться совместить функциональность и архитектурную привлекательность, позволяющую ему гармонично смотреться на фоне частного строения. Вместе с тем нельзя забывать и о правильности подбора материала для кровли, ее размерах и форме, а также о том, чтобы уложиться в бюджет планируемых строительных работ.

По способу фиксации на опорной конструкции деревянный козырек может иметь следующие исполнения:

• капитальный навес с опорой на вертикальные стойки;
• облегченный козырек с закрепленной на стене несущей (опорной) балкой;
• вариант, изготавливаемый в виде подвесной (консольной) конструкции.

Перед изготовлением деревянных козырьков над крыльцом своими руками следует учитывать способность исполнителя реализовать данное дизайнерское решение. Так, например, для массивных навесных конструкций потребуется дополнительное усиление в виде деревянных балок или металлических опор, с которыми в одиночку справиться будет совсем непросто. Для облегченного козырькового варианта всего этого не нужно, но в этом случае придется побеспокоиться о надежности и прочности самого сооружения.

Наиболее подходящим для частной постройки считается деревянный навес над крыльцом, двумя своими точками опирающийся на балку, монтируемую на стене. Два наружных угла такой конструкции закрепляются на опорах, принимающих часть ее веса на себя.

Делаем козырек своими руками!

Козырек можно установить даже самостоятельно – тебе не понадобятся сложные профессиональные навыки

Но не забывай о безопасности: важно, чтобы конструкция была максимально крепкой и прочной. Козырек должен легко выдерживать нагрузки от ветра, дождя и снега

Деревянный козырек над крыльцом своими руками

Для самого простого односкатного козырька тебе понадобится влагостойкая фанера подходящего размера, доска или вагонка и лист оцинкованного железа. Элементарная конструкция – это три поперечных балки на вертикальных стойках, которые можно сделать декоративными.

Сначала нарисуй схему и трафарет угловых фрагментов, после чего перенеси узор на фанеру. Лучше всего повторять детали прямым копированием, чтобы избежать минимальных неточностей в размерах. Вырежи детали и тщательно отшлифуй всю поверхность и края листом наждачки.Вырежи переднюю планку и для красоты оставь и на ней резные элементы с повторяющимися мотивами. Для жестокости конструкции проложи перпендикулярно отрезки фанеры и установи центральный ригель. Если у тебя очень широкий карниз, можешь сделать больше опорных элементов, но заранее продумай, как установить их над входом.

Обработай дерево защитными составами и водостойким лаком, покрась при желании. Стальной лист станет защитным кровельным покрытием, но можешь заменить его на профнастил. Не забудь отогнуть заднюю часть для защиты примыкания и небольшие желоба на 1-2 см для сбора осадков и талой воды.

Двухскатный козырек своими руками

Двухскатный козырек изготавливается из деревянного бруса и обшивается вагонкой. Тебе понадобятся угловые опорные стойки, на которых и держится конструкция козырька, основание или рама для стропил, каркас и кровельное покрытие. Для него используй металлочерепицу, битумную черепицу или другой материал на твой вкус.

Закрепи на стене над крыльцом вертикальные отрезки бруса – это будет основа для Г-образных стоек. Затем установи горизонтальные балки и прикрепи саморезами подкосы. Постоянно отслеживай уровень, вертикали и горизонтали, чтобы конструкция была ровной.

Для широкого козырька достаточно трех пар стропил для каркаса, но если ты используешь тяжелое покрытие – сделай больше. Под каждый угол вырежи треугольный брусок для устойчивости, чтобы не оставлять зазоров. Ее можно приклеить обычным клеем и уже потом закрепить саморезом все вместе.

Обшей готовые скаты вагонкой или шпунтованной доской – но обязательно легкими. Простели гидроизоляционный слой или проложи плиту ОСБ, а затем переходи к укладке основного кровельного покрытия.

Козырек из поликарбоната своими руками

Выбери поликарбонат: монолитный прочнее, но тяжелее, а сотовый легче, но не такой стойкий. Для навесов, козырьков и подобных конструкций достаточно сотового листа толщиной 8-10 мм. Учти, что расположить лист нужно будет так, чтобы внутренний конденсат мог спокойно стекать вдоль внутренних ребер наружу.

Поликарбонат укладывается вверх защитной пленкой, которая повышает его устойчивость к ультрафиолету. Отверстия под крепежи должны быть чуть больше их диаметра – это тепловые зазоры. Используй под саморезами резиновые шайбы и прокладки, чтобы в соединения не попадала грязь.

При стыковке листов воспользуйся соединительными планками, которые скрывают деформационный шов. Торцы закрой накладками для отвода конденсата или проклей клеевой лентой. Если тебе нужно согнуть поликарбонат в арку – делай это сразу на каркасе перпендикулярно внутренним каналам и с радиусом от 80 см.

Опорный козырек своими руками

Сооружение опорного козырька по началу ничем не отличается от других одно-, двухскатных или арочных – повторяй все шаги до этапа монтажа. Основное отличие в процессе установки: понадобятся вертикальные стойки. С деревянным каркасом используй брус большего сечения, а с металлическим – привари к нему опорные трубы, а потом зашкурь, прогрунтуй и прокрась швы.

Изготовление двухскатной конструкции

1. Работу по изготовление двухскатного козырька начинают с тщательных замеров и создания чертежа.
2. Балки каркаса соединяют под углом 40-60 градусов.
3. Готовый каркас крепят к стене, на него помещают обрешетку и накрывают материалом, выбранным для кровли.
4. Двухскатные козырьки на даче нередко дополняют двумя опорными столбами, вкопанными в землю.
5. Специалисты советуют независимо от размера конструкции позаботиться о защитных планках и водосточном желобе.

В качестве кровельного материала несложно применить любые типы кровли. Козырек из металлочерепицы или профлиста на деревянном каркасе потребует применения в качестве крепежных деталей саморезов с неопреновой прокладкой для фиксации листов кровли к обрешетке.
