Изготовление и установка кованых ворот

Материалы для изготовления

Для изготовления ворот понадобятся:

  • Профильная труба.
  • Профильный лист для обшивки каркаса.
  • Заклепки или саморезы для крепления профлиста.
  • Ролики для откатных ворот.
  • Фурнитура: замки, петли, ручки.

Профильная труба может быть следующих размеров:

  • 60 х 30 мм для изготовления каркаса ворот;
  • 100 х 100 мм для столбов;
  • 40 х 20 мм для перемычек и ребер жесткости.

Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

Пошаговая инструкция по изготовлению ворот

Вначале устанавливают столбы для крепления створок и калитки. Как уже было сказано, основанием для них служит труба 100х80 мм.

Установка столбов

Чтобы установить трубу, понадобятся ямы в грунте. Их глубина должна быть больше точки промерзания грунта на 30–40 сантиметров. Далее:

  1. На дне нужно устроить дренажный слой из песка (10–15 сантиметров) и гравия средней фракции толщиной до 25 сантиметров. Дренаж утрамбовать и пролить водой для осадки.
  2. Между столбами для крепления створок нужно отрыть канаву на глубину до 40 сантиметров и также уложить дренажный слой.
  3. По дну канавы установить арматуру из дорожной сетки 50х50 мм и перемычку из любого металла между столбами, которую необходимо приварить к ним.
  4. Поверх сетки поместить швеллер № 10, увязав с арматурой таким образом, чтобы его основание было на уровне грунта. Впоследствии в нём нужно будет сделать отверстие для фиксации створок.
  5. Установить столбы в предназначенные для них приямки, контролируя вертикальное расположение, установить временные распорки.
  6. Приготовить бетонный раствор марки 300 и залить столбы и канаву вровень с грунтом. Заливку можно производить в грунт.
  7. Спустя неделю можно начинать кладку облицовки столбов из кирпича или дикого строительного камня.

  8. В процессе кладки установить закладные детали для крепления навесов ворот. Их может быть по два или три на каждую створку.

Дальнейшее продолжение работ — минимум через три недели после окончательного застывания бетона и раствора кладки.

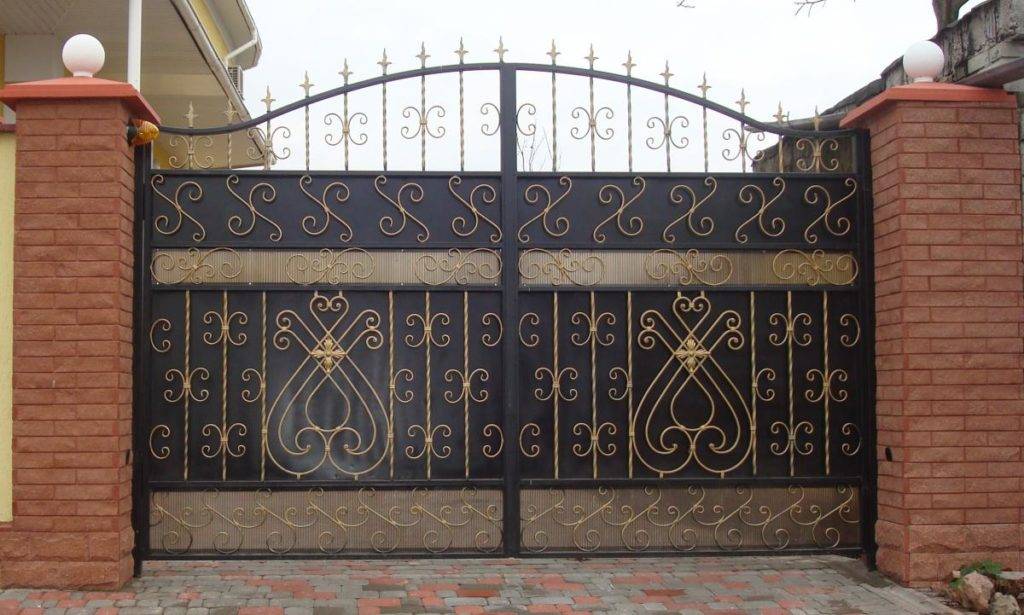

Распашные кованые ворота на мощных каменных столбах смотрятся великолепно

Изготовление створок

Работу нужно начинать с установки стапеля на относительно ровной площадке. Для него понадобится деревянный брус размерами 100х100 или 100х50 миллиметров. Требование к этому устройству — плоскостность по горизонтали. Далее:

  1. Разложить детали на стапеле, руководствуясь эскизом.
  2. Совместить элементы внешнего контура створки ворот, зафиксировать их струбцинами. Проверить на соответствие чертежу, включая равенство диагоналей.
  3. Зафиксировать детали сваркой прихватками и ещё раз проконтролировать размеры, потому что при сварке возможны поводки.
  4. Проварить все сварные швы, удалить шлак и зачистить их болгаркой.
  5. Установить по эскизу прожилины, проварить.
  6. Заполнить полотно содержимым, это может быть стальной лист, сетка или решётка из прутка. Все тщательно проварить, обработать швы.
  7. Закрепить гнутые и витые детали декора сваркой.

  8. На лицевой стороне установить кованые элементы, изготовленные заранее или приобретённые.
  9. Обезжирить конструкцию ацетоном и нанести антикоррозионное покрытие. Затем прогрунтовать поверхность и окрасить изделие выбранным колером.

Фотогалерея: разнообразие декоративных кованых элементов

Установка створок

Для установки створок понадобятся несколько помощников, а если ворота получились слишком тяжёлыми, нужно использовать автокран. Порядок выполнения работ:

  1. На боковую стойку приварить навесы.
  2. Между столбами устроить деревянную подставку по высоте расположения ворот.
  3. Вручную или краном установить створку на место, временно закрепить укосинами.
  4. Приварить ответные части навесов к закладным деталям на столбах. Навесы устанавливаются штыревыми частями вверх.

Таким же образом установить вторую створку. Расстояние между ними в месте смыкания должно составлять 20–40 миллиметров. Тщательно зачистить места сварки и обработать их средствами защиты от коррозии.

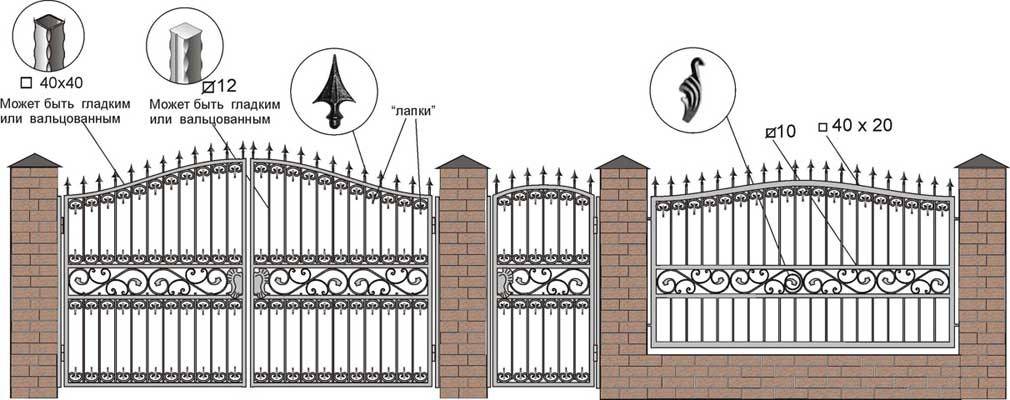

Как сделать чертеж или выбрать конструкцию ворот

На данном этапе работы требуется руководствоваться двумя правилами: ворота должны быть прочными и надежными, также конструкция должна отличаться красотой и оригинальностью. Совместить эти критерии не сложно.

Важно продумать геометрию створок. Форма может быть любой: от классической квадратной, до эксклюзивной, с ломаными верхними линиями, радиусом или эллипсом

Также важна высота и ширина конструкции, расположение ребер жесткости, подбор фурнитуры, расстояние между элементами ковки. Желательно сделать обрешетку ворот такой, чтобы сквозь прутья на территорию не могли проникнуть люди или животные.

Некоторые модели ворот дополнены глухими листами железа, поверх которых прикреплены украшения из кованых элементов. Глухие ворота с элементами ковки выглядят красиво и закрывают обзор участка со стороны улицы.

Материал и инструмент для изготовления глухих кованых ворот

  1. Сварочный электрический аппарат для финишной сварки.
  2. Газовый сварочный аппарат для точечной сварки.
  3. Мощные тиски, закрепленные на ровной поверхности.
  4. Лекальные тисы с длинным рычагом.
  5. Набор электродов.
  6. Шлифмашинка с диском для шлифовки и полировки металла.
  7. Материалы для создания конструкции
  8. Столбы для опоры.
  9. Раствор для заливки столбов.
  10. Кирпичи.
  11. Профильная труба для каркаса створок
  12. Стальные листы для глухого заполнения, толщина материала не менее 1 мм.
  13. Листовая сталь для изготовления кованых пик с острыми наконечниками.
  14. Четырехгранники для создания основания пик. Ширина торцов – 1,4 мм. Если использовать более толстые заготовки, то их будет труднее скручивать в спираль. Заготовки с меньшей шириной граней могут сломаться в процессе скручивания.

Как видно из описания применяемого материала, дизайн ворот отличается готическим стилем: глухое заполнение створок, поверх которых на лицевой стороне прикрепляются пики, с острыми наконечниками. Ворота будут иметь стильный, необычный и неприступный вид.

Так как стальная конструкция створок имеет довольно большой вес, опорные столбы должны быть надежными. Для опорных столбов требуется металлическая труба, диаметр которой не менее 25 см, а также облицовочные кирпичи.

Шаг 1

Требуется разметить положение столбов. При этом не стоит забывать о том, что металлические конструкции в дальнейшем будут обкладываться кирпичом. Поэтому желательно заранее высчитать толщину материала.

Шаг 2

Для крепления столбов нужно выкопать две глубокие ямы, не менее метра в глубину. Ширина ямы не должна превышать диаметр металлической трубы на 10 см. В ином случае столб после навешивания тяжелой створки может перекосить.

Шаг 3

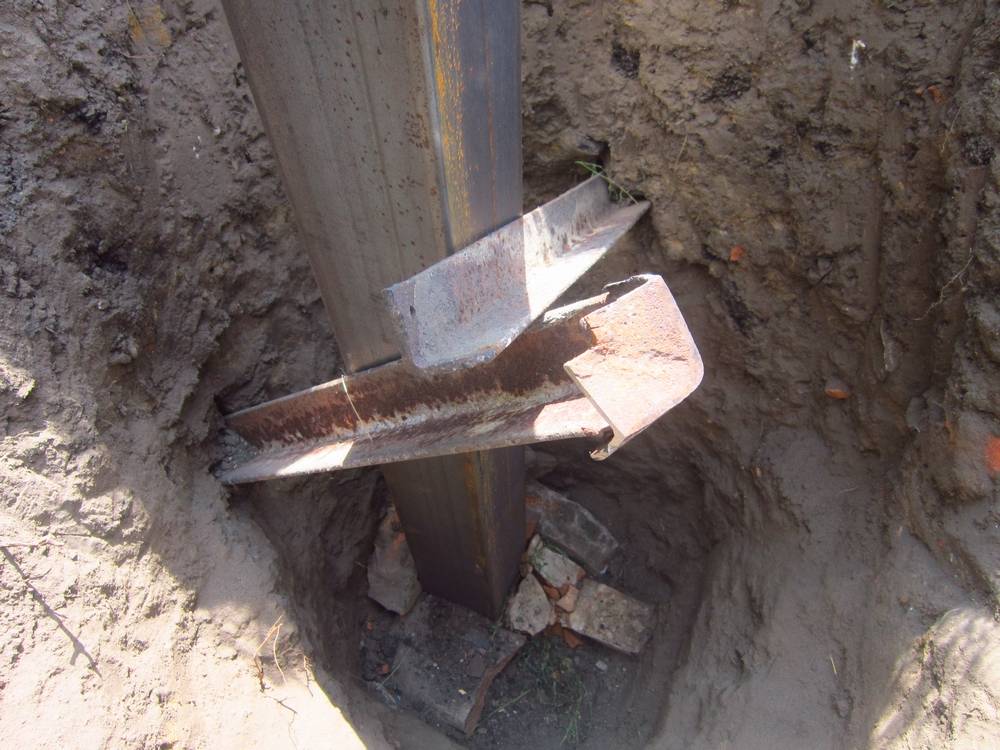

Стальную трубу нужно вставить в яму и засыпать щебнем. Щебенку желательно плотно утрамбовать. Труба должна стоять ровно, иначе будут проблемы с открытием и закрытием створок ворот.

Шаг 4

Заливка щебня. Для этих целей требуется развести цемент и песок в пропорциях 1 к 3, тщательно перемешать. Затем сухая смесь разбавляется водой. Раствор должен получиться жидким и однородным.

Шаг 5

Полученную смесь заливают в ямы со щебнем. Повторно проверяется расположение столба. Раствор сохнет несколько дней.

Шаг 6

Приваривание к столбам шинки – крепления, на котором будут располагаться обратные завесы для створок. Шинка должна быть не менее 6-7 см в ширину и выступать из-под кирпичей. Если створки ворот слишком тяжелые, рекомендуется к каждому столбу на одинаковом расстоянии приварить по 3 шинки.

Шаг 7

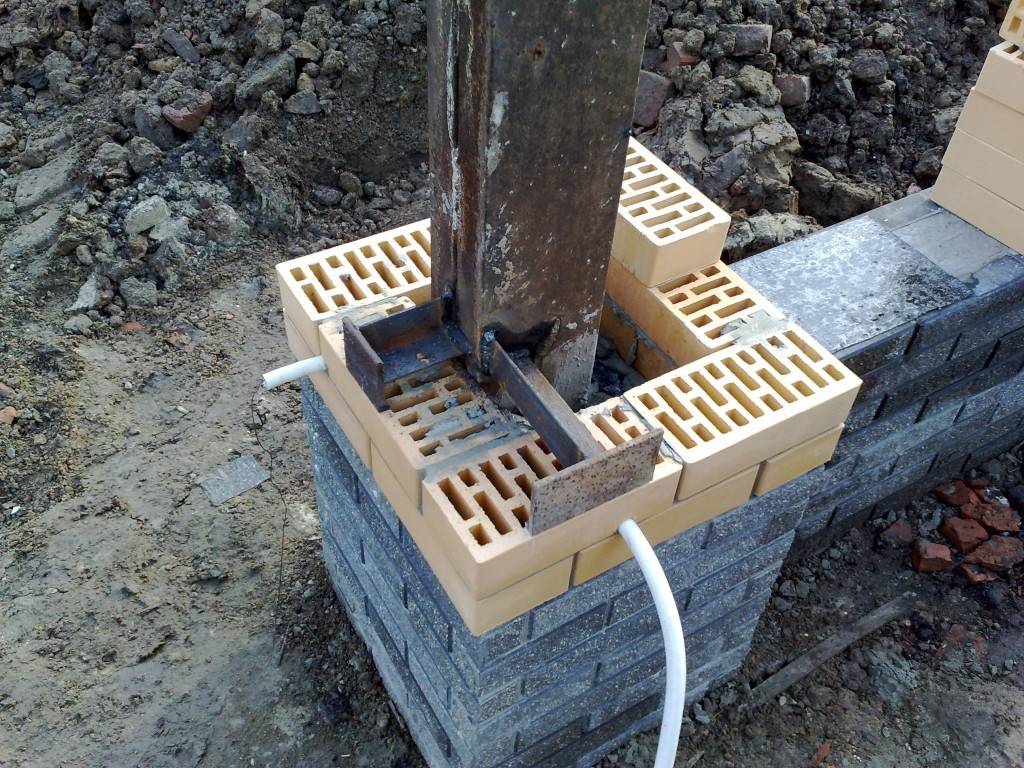

Укрепленные столбы требуется обложить кирпичом. Кладка кирпичей проводится с помощью кельмы. Вертикальные швы между кирпичами не должны граничить.

Конструкция створок будет стандартной – прямоугольные каркасы с наполнением из листов стали.

Шаг 1

Выбор места, на котором будут свариваться каркас для створок ворот

Важно, чтобы поверхность была абсолютно ровной, иначе каркас перекрутит

Шаг 2

Раскраивается профиль на нужные по размеру заготовки

При крое металла важно соблюдать геометрию углов, по которым будет проходить сварной шов

Шаг 3

Разложенные на ровной поверхности заготовки прихватываются точечной сваркой. Затем проводится контрольный замер всех элементов конструкции и проверка каркаса на деформацию и перекос.

Шаг 4

Если все в порядке, то можно приступить к финишной сварке элементов. Для жесткого крепления профиля при угловой сварке можно использовать струбцины. Затем с помощью болгарки следует зачистить все наплывы на швах.

Шаг 5

Крепление глухих стальных листов. Стальные листы, раскроенные в размер каркаса, укладываются внутрь профиля и по периметру прихватываются сваркой. Швы зачищаются. Черновой вариант створок готов.

В чем сложность создания кованых изделий

Чтобы самому начать ковать отдельные элементы или целое полотно потребуется приобрести специальное приспособление для спирального продольного, поперечного скручивания. За счет него получиться создать витиеватые узоры любых размеров, форм.

Создание кованого элемента требует наличия точного эскиза, в соответствии с которым выполняется вырезание заготовки. Перед сваркой все элементы выкладываются на поверхность, чтобы получить общую картину и соблюсти симметричность.

При ковке важно не передержать детали, чтобы они не вышли перекрученными. Если у вас нет опыта или времени на создание калитки, то лучше обратиться за помощью к специалистам

Если у вас нет опыта или времени на создание калитки, то лучше обратиться за помощью к специалистам.

Особенности

Выбирая калитку для загородного участка, необходимо учитывать такие моменты:

  • предназначение – декоративное ограждение, защита от посторонних взглядов, уличной пыли, сооружение непроницаемого забора и т. д.;
  • особенности ландшафта – ровная площадка, холмистая местность или монтаж на заранее подготовленный фундамент. Это влияет на сложность изготовления монтажа и в конечном итоге цену на кованную калитку;
  • климатические условия. В зависимости от местного климата калитка должна быть устойчивой к высоким или низким температурам, повышенной влажности и т. д.

На фото кованных калиток можно наглядно ознакомиться с различными вариациями таких конструкций и методами их установки.

Инструкция по изготовлению кованой калитки своими руками

Разберем основные этапы самостоятельного создания створки забора с элементами ковки.

Необходимые материалы, инструменты

Перечень инструментов следующий:

  1. Болгарка мощностью 600‒800 Вт. Мощнее брать не стоит, поскольку высокий риск получения неаккуратных срезов.
  2. Сварочный аппарат электродуговой. Защитная маска и набор электродов. Чтобы не испортить внешний вид калитки. Перед началом соединения лучше потренироваться.
  3. Оборудование для холодной ковки (спирального продольного, поперечного скручивания).
  4. Валик, кисти либо пульверизатор с компрессором. Последний вариант дорогостоящий, но очень удобный для грунтования и окраски металлической поверхности.
  5. Рулетка, строительный уровень, угольник.
  6. Тиски, напильник ‒ для подгонки деталей по размеру.
  7. Дрель, шуруповерт.
  8. Молоток.

Остальной набор зависит от того, будет это кованое полотно цельное из металла либо комбинированное с другим сырьем.

Из материалов нужно подготовить:

  1. Петли. Для надежности следует взять гаражные на опорном или шариковом подшипнике.
  2. Профильные трубы сечением 60*60*3 мм (под столбы).
  3. Для рамы калитки подойдет профильная труба квадратного либо прямоугольного сечения 60*60 мм, 40*20, 40*30 мм. Толщина стенок ‒ не менее 2 мм.

Подготовка полотна

В соответствии с предпочтениями хозяев разрабатывается эскиз створки. На каждый декоративный элемент рекомендуется создать отдельный рисунок.

Следующий шаг ‒ сборка каркаса. Формируется из профильных труб сварочным соединением. Для получения нужного размера трубы режутся болгаркой. Варить детали лучше на специальном столе. При его отсутствии ‒ полу.

Когда рама готова нужно переходить к созданию кованых деталей. Выполняется гибка прутков на станке до требуемой формы.

Готовые детали раскладываются внутри рамы на горизонтальной поверхности в том порядке, как будут привариваться.

Все элементы привариваются методом прихваток на малом токе к каркасу. Это оптимальный вариант для тонкого металла, чтобы не испортить вид деталей. Длина сварного шва ‒ не более 1 см. Варить лучше с внутренней стороны, чтобы лицевая оставалась аккуратной.


Фото: привариваем кованые элементы к рамке калитки

Проверяется ровность, симметричность элементов. Производится окончательная сварка.

К готовой калитке крепят петли в количестве 2‒3 штук (в зависимости от веса изделия). Расстояние от нижней части калитки до первой петли ‒ 40 см, от грунта до полотна ‒ 8‒10 см.

Защита металлических элементов от коррозии

Следующий шаг ‒ антикоррозийная обработка конструкции. На болгарку надеваются шлифовальные круги по металлу и проходятся сварочные швы, стыки, углы, устраняются шероховатости. Для очистки допускается задействовать щетку по металлу. Шлифовку удобнее проводить, когда калитка находится в вертикальном положении.

Подготовленную поверхность обрабатывают грунтовкой. Дают сутки высохнуть. После чего можно приступать к покраске.

Статья про подходящие средства и обработку металла, технику нанесения: «Покраска забора из металла».

Способы крепления к столбам забора

Есть 3 варианта:

  1. Створка выступает частью ворот. В ограждении имеется один общий проем, в котором калитка не выделяется.
  2. Как отдельный элемент. У забора один проем под ворота, другой ‒ под дверное полотно.
  3. Входит в комплектацию ворот. Калитку и ворота разделяет опорный столб.

Возможны и другие варианты опор (кирпичные, каменные, бетонные), но процесс установки усложняется.

К металлическим опорам приваривают уголки, к которым на болтах либо сваркой крепят калитку. Петли к столбам прикручивают или приваривают. Таким же способом фиксируется ручка, замок, завесы.

Декорирование

Хоть сама по себе кованая створка и так выглядит эстетично не будет лишним добавить несколько оригинальных украшений.

Хорошим дополнением станет навес, небольшой козырек от дождя. Внимательно стоит отнестись к выбору замка, ручки, чтобы эти детали отлично справлялись не только с защитной функцией, но и вписывались в общую композицию дверного полотна.

Не будет лишним закрепить вверху уличный фонарь, светильник, чтобы вечером вход на усадьбу имел дополнительное освещение.

Из технических устройств на столбах возле калитки удобно закрепить домофон, камеру наблюдения или звонок.

Проектирование конструкции

Дверь, ведущая во двор частного дама, может открываться в любую сторону. Однако рекомендуется проектировать таким образом, чтобы она открывалась все-таки внутрь. Так вам не придется думать о возможности нанесения травмы гостю или просто прохожему. Особенно, если забор стоит вблизи к проезжей части или пешеходной дорожке.

Размер должен быть максимально удобным как для проходящего человека, так и для людей, заносящих, например, предметы мебели или стройматериалы. Именно поэтому рекомендуют проектировать ширину конструкции не менее 750-1000 мм. Столбы учитывать не надо. А вот по высоте дверь должна быть ориентировочно 1,8-2 м.

Но следует учесть особенности и габариты самого забора, чтобы композиция смотрелась максимально естественно. Многие начинающие мастера ошибаются и делают расчеты, исходя из крепления полотна к столбам вплотную. Это неверно. Между ними должен быть промежуток:

  • от петель 6 мм;
  • по направлению с земли не менее 8 мм;
  • с остальных сторон более 2 мм.

Создание створок

  • Выбираем ровную площадку, размером более чем 2 метра, куда уложим набросок створок, используя швеллер. Все элементы конструкции должны быть уложены на идеально ровную поверхность.
  • При помощи болгарки срезаем все лишние части, места среза зачищаем от заусенцев.
  • Готовые элементы нужно разложить на месте для сварки, состыковать их, проверить параллельность всех деталей.
  • Свариваем все элементы.
  • Когда рама готова, приставляем ее к опорам и отмечаем место для петель.
  • Привариваем петли к столбам и навешиваем на них каркас.

Совет! С наступлением зимнего сезона петли нужно смазывать маслом для долговечности конструкции.

  • Чтобы украсить профнастил коваными элементами, нужно расположить их на плоскости листа, согласно чертежу и закрепить сваркой. Сначала завариваются крупные элементы, а затем мелкие.
  • Обшиваем створки листами профнастила. Для этого обрезаем его до нужно размера. Закрепляем его на металлическом каркасе при помощи саморезов. Листы профнастила обязательно нужно устанавливать внахлест для надежности крепления.

Схема распашных ворот из профнастила

  • Когда ворота готовы, устанавливаем задвижку и упоры. В качестве упоров можно использовать кусок арматуры, который вставляется в проушины в корпусе ворот. А арматура в свою очередь вставляется в металлическую гильзу, вкопанную в землю.
  • Готовые ворота обезжиривают, наносят слой грунтовки, а затем покрывают краской.

Виды кованых ворот

Все ограждения, произведенные ковкой, подразделяются на 2 категории:

  1. Полностью металлические калитки или ворота. Они состоят только из декоративных элементов, уголков и прутков. В состав такой конструкции входят только профильные металлические изделия, а также элементы, изготовленные ковкой. Это наиболее дорогой вид ограждения.
  1. Комбинированные ворота или калитки. Основой для них служат , дерево, поликарбонат и другие материалы. А железные декоративные включения лишь дополняют ансамбль, придавая ему индивидуальность. Такие ограждения не менее красивые, но не такие дорогие.

Какие ворота можно сделать из профнастила

По способу открывания такие изделия делятся на следующие виды:

Распашные – это самый популярный вид ворот, створки которых открываются внутрь или наружу. Их легко установить самостоятельно, однако для такой конструкции необходимо достаточно свободного пространства. Распашные ворота можно украсить ковкой по всему периметру.

Откатные ворота из профнастила

Откатные – двери открываются путем отката вбок. Для установки таких ворот необходимы верхние и нижние рельсы, по которым движется полотно. Бывают механические и автоматические. Идеальный вариант для маленьких участков. Такие ворота можно украсить как сверху, так и по всей поверхности коваными узорами.

Подъёмные — открываются, путем поднятия вверх. Они наиболее устойчивы к взлому, имеют привлекательный вид и выглядят очень стильно. Сами ворота нельзя украшать никакими элементами, однако можно установить их на забор или калитку.

Виды воротных створок

Конструкции бывают подъемными, откатными, распашными. По способу открывания – вручную, автоматические. Также ограды делятся на следующие виды:

  • открытые;
  • закрытые;
  • комбинированные.

Закрытые створки скрывают от посторонних взоров. Комбинированный вариант облагородит территорию участка.

Откатные кованые ворота

Это сооружение кованых воротных створок удобно в управлении. Характерная особенность конструкции – не занимает полезную площадь возле въезда. Не требуется ее освобождать, воротные створки не препятствуют передвижению автомобиля, могут быть любыми по длине.

Откатная кованая конструкция

Конструкция оборудована уловителями для остановки створки, заглушками, которые защищают ролики от попадания грязи. Механизм можно автоматизировать с помощью электропривода.

Распашные модели

Системы открываются внутрь либо наружу. Это дает возможность делать створки любой формы. При изготовлении въездной калитки створки в конструкциях не очень тяжелые, поэтому хватает мощных петель на несущих опорах. Но если сооружение имеет большой вес, полотна устанавливают на ролики. На створки редко ставят автоматику.

Основной недостаток изделий проявляется в зимнее время. Для открывания необходимо очищать снег, иначе створки не откроются.

Ворота со встроенной калиткой

Калитка может устанавливаться отдельно либо встраиваться в створку. Создание воротной створки с установленной калиткой потребует большого опыта. Потребуется ставить каркас внутри конструкции ворот, выбирать рисунок так, чтобы все изделия выглядели как единая композиция. В калитке находится порог. Это нужно учесть, если в доме проживают люди, для которых его наличие может являться серьезной проблемой.

При расчете ширины проема желательно подбирать максимальное расстояние. Это позволит свободно проезжать как легковым, так и грузовым автомобилям.

Конструкция ворот с поликарбонатом

Комбинация металла с поликарбонатом смотрится очень красиво. Изделие выглядит легким благодаря прозрачному фону поликарбоната, при этом – дорого и презентабельно за счет наличия в конструкции кованых элементов.

Поликарбонат устойчив к температурным колебаниям, высокой влажности, ультрафиолету. Материал не способствует образованию ржавчины на металлической конструкции.

Ворота из профлиста

Профлист характеризуется высокими прочностными характеристиками, длительным временем эксплуатации. Чтобы защитить профнастил от коррозии, материал обрабатывают полимерными составами. Устойчивость к механическим воздействиям обеспечивают «гофры» на поверхности листа.

Материал часто используется в качестве фона оформления конструкции воротных створок коваными элементами. Кованые ворота из профлиста отлично сочетаются с аналогичным забором.

Конструкция кованых ворот и калитки оригинального дизайна представлена на фото ниже.

Как сделать металлические ворота своими руками

Чтобы правильно провести изготовление и установку, следует тщательно спланировать не только каждый элемент (и сделать его согласно плану), но также осуществить разметку территории, на которой будет происходить процесс

При создании ворот своими руками важно приобретать только качественные материалы, особенно это касается опорных столбов, петель и запорных механизмов, т.к. они наиболее часто подвержены поломкам

Кроме того, при установке важно учитывать особенности грунта, т.к. в зимний период почва может пучиться, что приведет к тому, что створки ворот невозможно будет открыть, если они располагаются слишком низко к земле

Проектирование

В первую очередь следует рассмотреть конструкцию самых простых вариантов, которые могут быть использованы для формирования ограды участка. Схему ворот нужно сделать заранее. Размер профилированных труб для несущих столбов должен быть не менее 60х60 мм, для створок — 40х40 мм.

Следует заранее произвести расчет всех необходимых элементов. Общая высота основных столбов должна включать высоту надземной и подземной части. Для устойчивости не менее 1 м основных столбов должно быть заглублено в землю.

Если надземная часть будет 2,5 м, то общая высота основных столбов будет составлять 3,5 м. Ширина 1 створки — 1 м 50 см.

Нарезку отдельных элементов можно заказать при покупке материала, после чего створки можно быстро сварить на месте сборки ворот.

Что нужно для работы список инструментов и материалов

В процессе работы потребуется ряд инструментов и материалов:

  • профиль;
  • трубы;
  • листы металла;
  • сварочный аппарат;
  • саморезы;
  • дрель;
  • цемент;
  • кирпич;
  • петли;
  • болгарка;
  • молоток;
  • бур;
  • дрель;
  • угломер;
  • рулетка;
  • строительный уровень.

Дополнительно могут понадобиться наждачная бумага, ветошь, грунтовочный состав, кисти и краска, а также средства индивидуальной защиты (перчатки, маска и очки). Если на металле имеются признаки ржавчины, его нужно будет очистить антикоррозийным средством.

Основные этапы изготовления створок для ворот

Простая конструкция створок представляет собой прямоугольник длинной 1,5 м, выполненный из профиля, к которому привариваются ребра жесткости. Сначала профиль нарезается по заданным параметрам. Конец каждого элемента срезается под углом 45 ° болгаркой. После этого сваривается каркас.

В последнюю очередь привариваются поперечные и диагональные перекладины и ребра жесткости. Места сварки следует зачистить. Каркас обрабатывают антикоррозийным средством и красят. Так же проводится сварка второй створки. Обшивать их листами следует после навешивания на петли, приваренные к столбам.

Пошаговая инструкция по сборке и установке ворот

Для установки столбов нужно с помощью ручного бура сделать углубления около 1 м. В дно ямы необходимо насыпать небольшое количество щебня. Следует приготовить цементный раствор, чтобы после монтажа основных опорных труб можно было зафиксировать их посредством заливки раствора в оставшееся пространство ям. После проведения установки опорных столбов можно приварить к ним петли. Обязательно следует прикрепить навершия.

Важно правильно наметить места расположения петель, чтобы в дальнейшем конструкция не оказалась перекошенной. При замере их положения нужно использовать спиртовой уровень

Когда основные элементы будут сделаны, столбы установлены, створки навешаны, то можно, закрепить на воротах обшивку. Зафиксировать листы можно с помощью саморезов с широкими шляпками.

Устанавливаются опоры

Для установки опор используются либо деревянные брусы, либо бревна. Они обрезаются до требуемых размеров. Концы столбов, которые будут находиться в земле, обрабатываются мастикой, обматываются двойным (тройным) слоем рубероида и так опускаются в землю. Это обеспечит продолжительный срок их службы. Столбы закрепляются посредством цементного раствора.

  1. Делаются воротные створки и калитка:
    • 1) создается каркас из сосновых досок толщиной от 40 до 50 мм и шириной в 150 мм;
    • 2) на концах досок создаются стыки, по принципу, в половину доски;
    • 3) части соединяют и закрепляются металлическими уголками (последние крепятся к доскам посредством саморезов или болтов);
    • 4) производиться усиление конструкции с помощью досок толщиной в 25 – 30 мм.
  2. Производиться монтаж створок и калитки:
    • 1) к полотнам ворот и калитки крепятся петли;
    • 2) каркас воротных полотен и калитки крепится к опорам после их выравнивания через установленные петли посредством саморезов.
  3. Полотно и калитка облицовываются доской.
  4. Готовое изделие обрабатывается антисептиком (это позволит увеличить срок его службы).
  5. После полного высыхания антисептического состава производиться покраска.

Разновидности

Кованая калитка может быть изготовлена из разных материалов по различным технологиям. В том числе, нужно учитывать климатические условия. Как правило, устанавливают изделия высотой порядка 2 м.

Наиболее распространены стальные калитки решетчатой конфигурации. Они и хорошо выглядят, и надежно защищают участок. Также довольно популярны кованые калитки с профнастилом или поликарбонатом.

Кованая калитка может быть оснащена роллетным полотном. Это особенно удобное решение для автовладельцев за счет возможности автоматизации. Такие изделия элементарны в эксплуатации, быстро производятся и устанавливаются.

Самостоятельная сборка ворот из готовых элементов художественной ковки

Наиболее удобна технология изготовления калитки, ворот из готовых элементов следующего вида:

подготовка – домашнему мастеру потребуется ровная бетонированная поверхность, в качестве которой обычно используется пол гаража, подсобного помещения, парковка;

  • нанесение эскиза – одна или обе створки (при наличии достаточного свободного пространства) рисуются на бетонной поверхности в натуральную величину;
  • сборка каркаса – куски профильной трубы стыкуются сваркой, швы зачищаются УШМ («болгаркой»);
  • измерение длины заготовок для каждого фигурного элемента – кусок многожильной медной/алюминиевой проволоки изгибается по контуру нанесенного рисунка, выпрямляется, к нему прибавляется необходимый запас (0,5 – 0,3 м);
  • изготовление элементов – в специальных приспособлениях методом холодной, горячей ковки изгибаются, свиваются необходимые детали, при использовании готовых рюшей, колец, эллипсов этот этап пропускают;
  • заполнение пространства створки – в соответствии с эскизом внутри сваренного каркаса размещают крупные, мелкие элементы, приваривая их к контурному профилю, стыкуя друг с другом;

Петли устанавливаются при навешивании створок, что позволяет учесть существующий ландшафт, компенсировать возможные дефекты вертикальности столбов, горизонтальности дорожного покрытия.

Ворота из профлиста с элементами ковки являются бюджетным вариантом входных групп участка. После обшивки каркаса профлистом конструкция получат необходимую прочность, кованые элементы помимо украшения ворот являются дополнительными ребрами жесткости. Это позволяет снизить бюджет строительства за счет использования проката меньшего сечения. Однако, в массивных крупноформатных конструкциях не следует применять слишком тонкий пруток. Это снизит эстетику восприятия конструкции. Специалисты рекомендуют использовать пруток минимального диаметра 14 мм или сечения 14 х 14 мм (круг, квадрат, соответственно).

Кованые откатные ворота значительно сложнее конструкционно – вместо двух створок с рациональным соотношением сторон здесь используется одна длинная секция. Поэтому для нормальной эксплуатации конструкции требуется большая жесткость, применяется более массивный профиль.

Ворота и калитки с элементами ковки на фото имеют ограничения по архитектуре жилища, экстерьерам фасадов. Металлические ворота обладают 70 – 50% прозрачностью, поэтому более уместны для фасадов, облицованных кирпичом, клинкером, сайдингом, панелями. Для деревянных срубов лучше выбрать плетень, частокол, классический штакетник.

Делаем калитку

Для самостоятельного изготовления отдельно стоящей калитки необходимы:

  • профилированная труба, имеющая сечение 60х60х3 мм;
  • прямоугольная труба с сечением 40х20х2,5мм;
  • материал для обшивки;
  • петли.

Процесс создания предполагает следующую последовательность действий.

  1. Устанавливаются опоры (принцип установки точно такой же, как и при установке столбов для ворот).
  2. Делается каркас калитки:
    • берется труба с сечением 40х20х3 мм, из которой вырезаются заготовки (две стойки и две перекладины);
    • сваривается каркас рамы;
    • поперечины привариваются к опорным столбам так, чтобы они слегка держались;
    • проверяется с помощью уровня горизонтальность поперечных перекладин (при необходимости производится выравнивание);
    • привариваются вертикальные части рамы (угол между частями должен составлять 90С).
  3. Привариваются петли: начинать необходимо с нижней петли.
  4. После установки петель убираются созданные первоначально.
  5. Делается усиление калитки: берутся металлические трубы, прикладываются к каркасу, на них с помощью мела отмечаются места срезов, далее с помощью болгарки готовятся нужные элементы и привариваются.
  6. Создается усиление для замка.
  7. Проводятся сварочные работы, направленные на закрытие открытых срезов труб.
  8. Производится шлифовка изделия, его грунтовка и покраска.
  9. Отрезается лист профнастила, примеряется к каркасу, проверяется, чтобы калитка хорошо открывалась. Если все хорошо, хорошенько прикручивается на саморезы.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
