Как сделать кессон в гараже?

Обеспечение безопасности в погребе-кессоне

Разумеется, кессон, который вы планируете установить в своем гараже, должен быть не только удобным, но и абсолютно безопасным в использовании.

Для того чтобы кессон не послужил причиной несчастного случая, обязательно соблюдайте простые, и, вместе с тем, очень важные меры безопасности.

• В первую очередь, вы должны помнить о том, что ведущий в кессон люк вам должно быть прекрасно видно – причем, не только днем, а в любое время суток. Для этого вам потребуется хорошее освещение места, где вы смонтировали люк;
• Во-вторых, ни в коем случае не перегораживайте территорию, не затрудняйте подходы к люку кессона;
• Позаботьтесь о том, чтобы лестница, которая ведет в погребз-кессон, была надежной. Тщательно закрепите ее с двух концов;
• В том случае, если кессон будет использоваться в качестве погреба, и в нем вы намерены хранить консервы и свежие овощи, обеспечьте достаточную вентиляцию.
• И внимательно следите за тем, чтобы овощи в вашем подвале не начали гнить. Дело в том, что это очень опасно для вашего здоровья, ведь при гниении корнеплоды начинают активно потреблять кислород и выделять большое количество углекислого газа. Постарайтесь тщательно проветрить пространство кессона, прежде чем вы решите в него спуститься.

Гидроаккумулятор и система управления

На следующем этапе после монтажа насосного оборудования в кессоне или в помещении устанавливают накопительную емкость. Гидроаккумулятор представляет собой напорный бак, работающий по следующему принципу:

• насосом в емкость нагнетает вода до заполнения;
• из бака вода поступает потребителю;
• как только уровень воды в гидроаккумуляторе достигнет критической точки, насос снова включается.

Объем резервуара может достигать 1 м3, минимальная емкость – 10 литров. Все зависит от количества воды, расходуемого потребителем.

Установка системы управления, регулирующей работу насосного оборудования, производится в конце обустройства скважины.

Система управления в автоматическом режиме регулирует включение-выключение насоса. Она также снабжена защитными механизмами от перепадов подачи электроэнергии и резкого падения уровня воды в скважине. Последнее устройство называют датчиком «сухого» хода, который спасает двигатель от работы в холостом режиме и, соответственно, от перегрева. Автоматика также регулирует давление в системе.

От правильной работы автоматической системы зависит состояние насосного оборудования и качество подачи воды потребителю, поэтому если вы хоть немного сомневаетесь в том, что можете установить и настроить оборудование, то пригласите профессионалов. В идеале, пусконаладочные и установочные работы должны производить сотрудники фирмы, у которой вы приобрели оборудование.

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

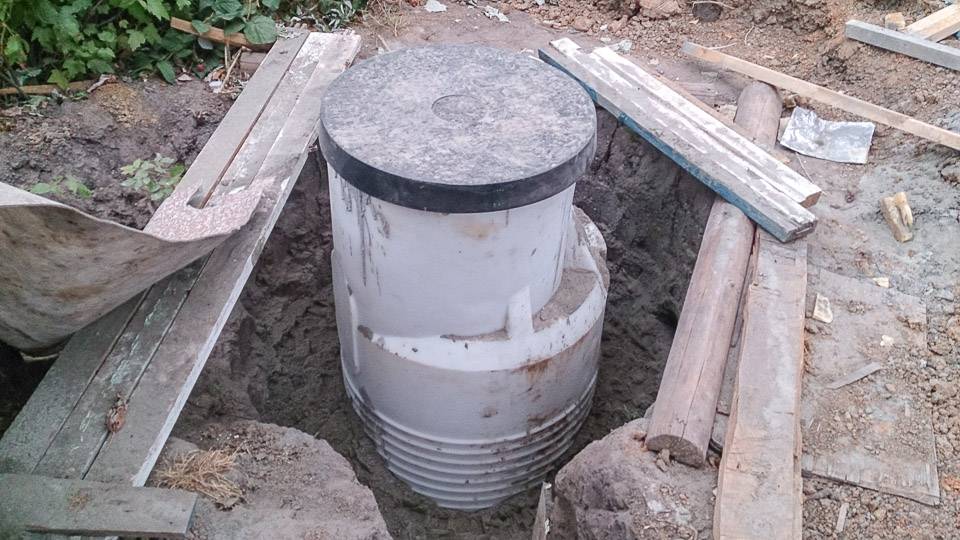

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно. Пластиковый кессон

Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см

Листы нужно будет сварить друг с другом

Металлический кессон Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью

Ранее кессон делали в основном из железобетонных колец

Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

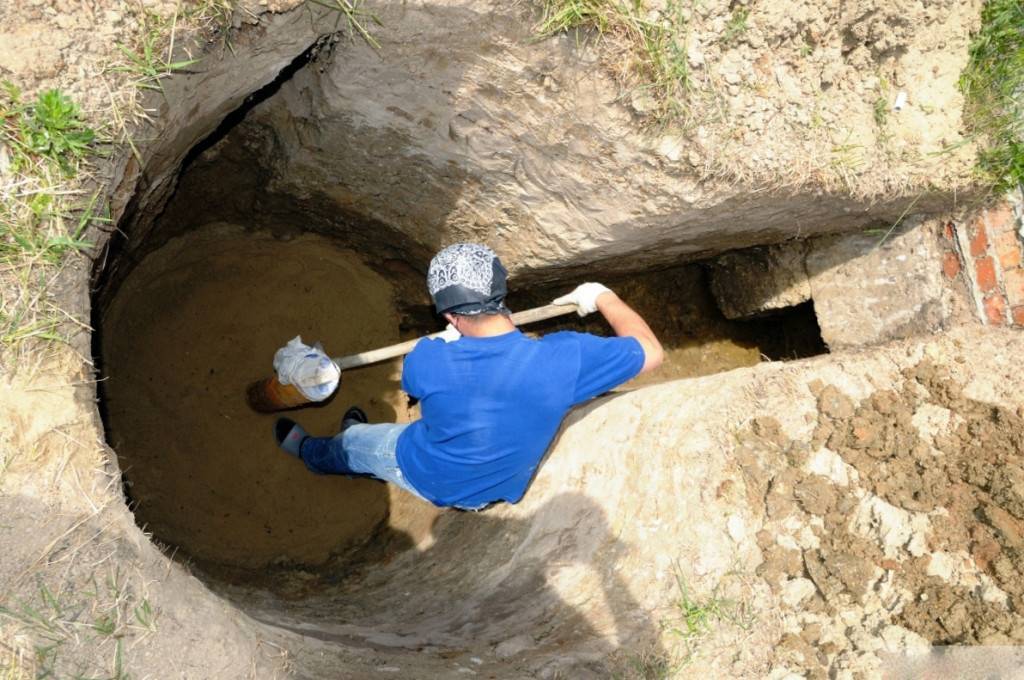

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

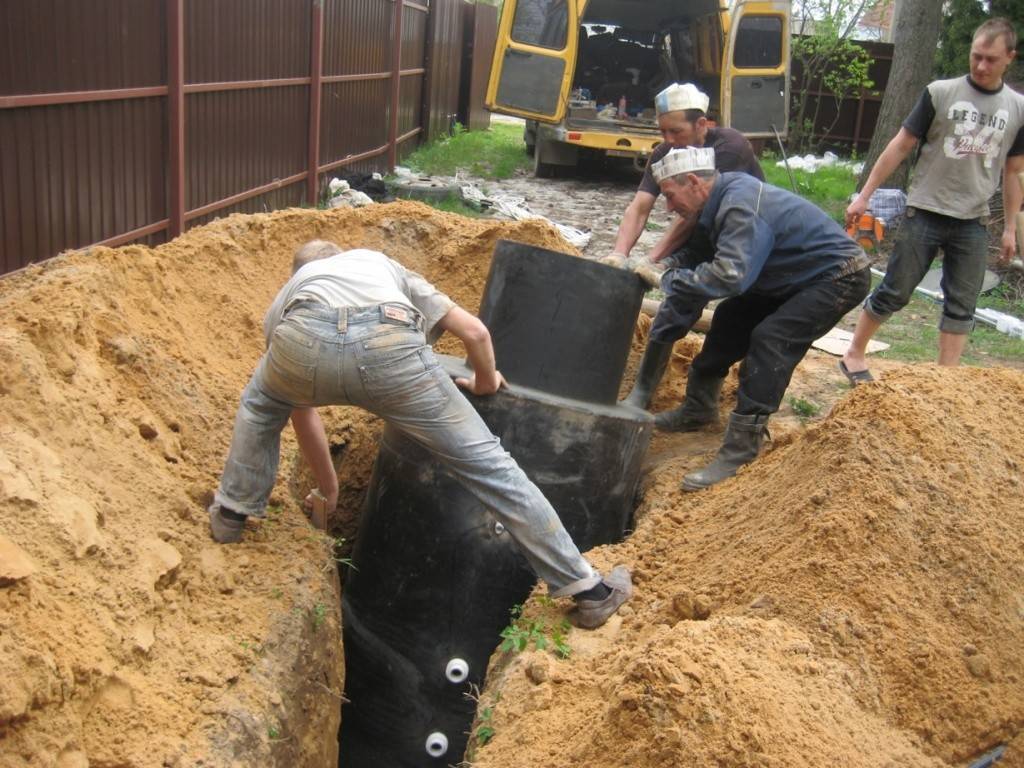

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

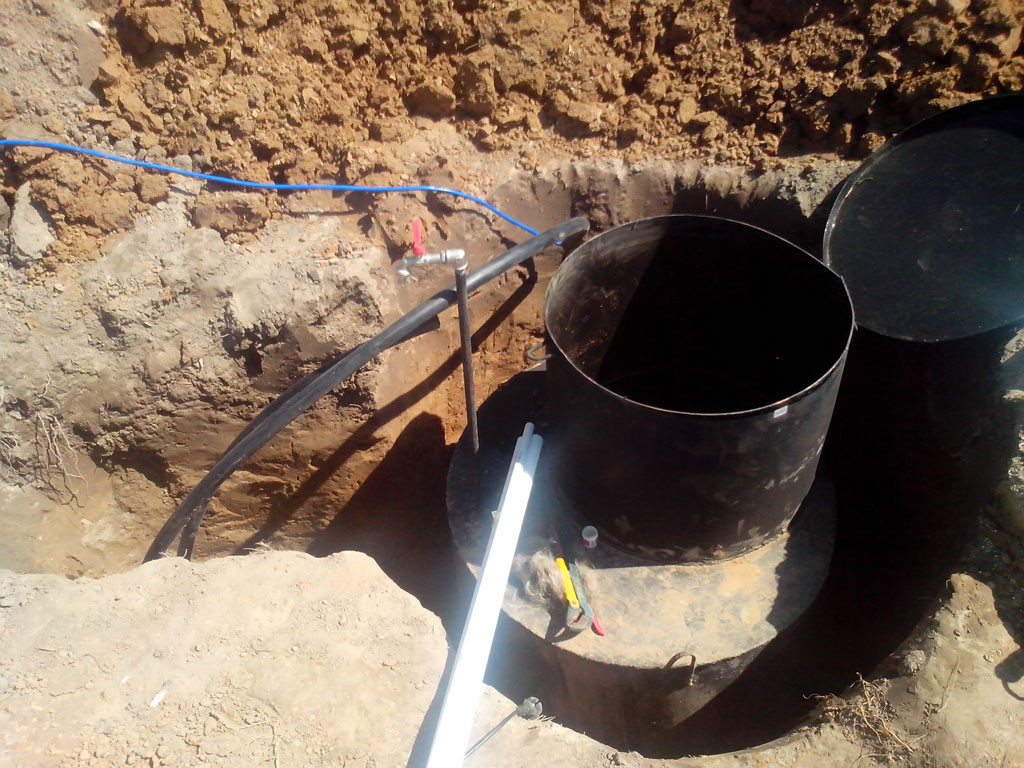

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают. Шаг 7. Производят обратную засыпку резервуара

В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

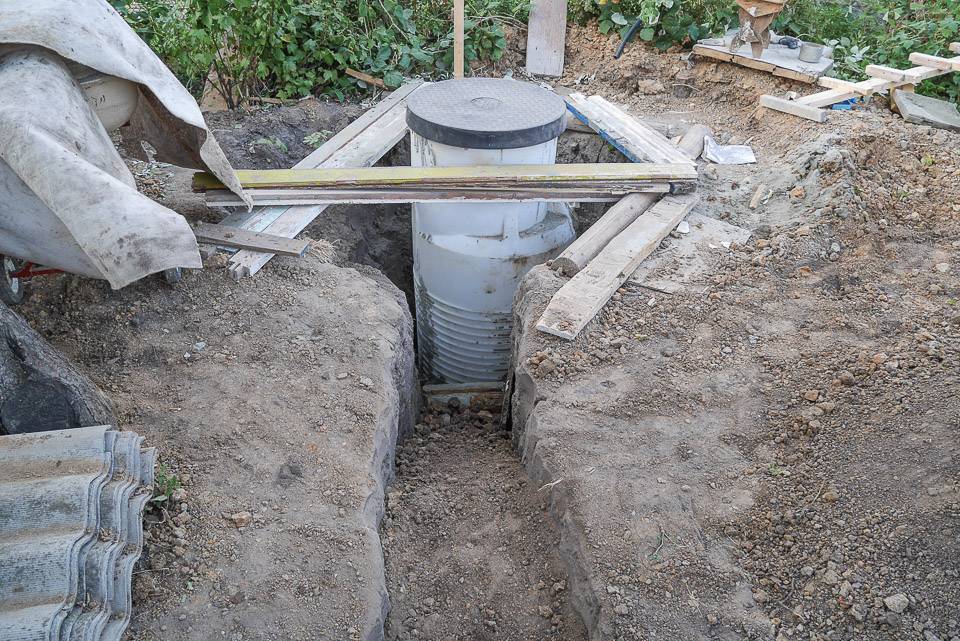

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

Оборудование в кессоне

Варианты применения металлических емкостей

Область использования кессонов широка:

Установленный бак в гараже

• установив на дачном участке квадратный или прямоугольный бак, можно соорудить отличный погреб для хранения овощей. Наиболее выгодна конструкция на сыром земельном участке. Герметический кессон не допустит попадания влаги внутрь погреба;
• в гараже с кессона можно сделать смотровую яму. Главным условием установки конструкции является капитальная постройка. Емкость дорогостоящая, и, если ее установить в переносном гараже, который со временем будет демонтирован, это приведет к непредвиденным растратам. Если у вас нет дачного участка, то в гараже с емкости получится сделать отличный погребок;
• в канализационной системе емкости применяют для обустройства отстойников, монтажа водоподъемного оборудования, защиты водозаборных скважин;
• на автомойках емкости можно поставить для сбора грязной воды;
• артезианскую скважину бак защищает от затопления сточными водами. Насосное оборудование содержится в чистоте, сухой среде и защищено от морозов.

Приямок из кирпича. Изготовление своими силами

Этот вариант считается наиболее простым даже для хозяев, не имеющих большого опыта в строительстве. Перед началом работы фундамент следует гидроизолировать. Кладка выполняется в полкирпича, по кругу или в виде прямоугольника. Швы полностью заделывают, внутренние стороны конструкции штукатурят. При этом оставляют проемы, через которые будут подключены водопровод, электрокабели.

Приямок из кирпича

Перекрытие может быть изготовлено из разных материалов. Наиболее доступным из всех считается древесина: балки и доски. В перекрытии делают люк или дверцу. Прежде чем засыпать землю, нужно позаботиться об утеплении конструкции. С этой целью насыпают керамзит или другой материал, устойчивый к влаге.

Обустройство кессона: подойдет ли для этой цели гараж?

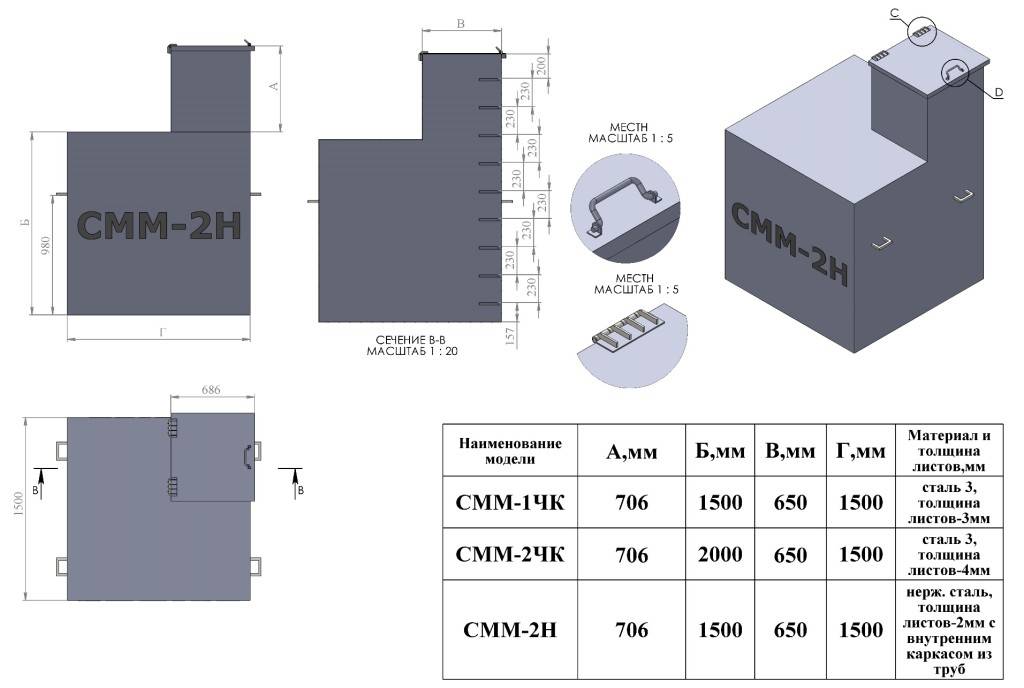

Металлический кессон

Надо сказать, в гараже кессон может стать очень удобным и функциональным приспособлением.

Использовать его можно как в качестве смотровой яме, так в качестве погреба для хранения свежих овощей и домашних заготовок.

Однако если вы решили установить кессон в гараже, оцените все плюсы и минусы.

Использование такого приспособления будет оправдано только в том случае, если ваш гараж – капитальный. Поскольку кессоны очень дорогие, их не рекомендуется монтировать в металлических гаражах или в ракушках.

Да, можно выкопать кессон и попробовать его продать. Но цена на изделие, бывшее в употреблении, на порядок ниже, чем цена нового.

В том случае, если вы обустроите кессон в своем гараже по всем правилам, вы сможете в нем хранить разнообразные компоты и соления, а также любые другие домашние заготовки, свежие фрукты и овощи, а также бутылки с домашним вином.

Кстати, многие домовладельцы говорят о том, что гараж – наиболее доступное и удобное место для установки погреба-кессона. В том случае, если в подвале, который находится в вашем гараже, стабильная плюсовая температура (от +1 до+5 градусов), а также влажность воздуха от 70 до 80 процентов, значит, условия созданы просто отличные.

Не забывайте и о том, что для успешного хранения корнеплодов, яблок, кочанной капусты и других овощей и фруктов необходима также хорошая вентиляция помещения.

Подготовка и планировка

Перед началом работ по строительству смотровой ямы в гараже необходимо провести определение места, где она будет располагаться. Вода должна быть удобного доступа, а лестница, проникающая в яму, должна быть установлена таким образом, чтобы можно было комфортно восходить и нисходить

Также важно планировать место для вентиляции и освещение ямы

Для устройства смотровой ямы рекомендуются способы утепления и гидроизоляционной обмазочной защиты. Это поможет избежать проникновения влаги из грунта и сохранить комфортные условия работы в яме.

При планировке необходимо учесть размеры гаража и смотровой ямы. Яма должна быть большой достаточно для удобного проведения работ, однако не должна занимать слишком большую площадь в гараже.

Опытные строители рекомендуют также обратить внимание на устройство вентиляции в яме. Это позволит избежать неприятных запахов и поддерживать воздух в яме в равномерно влажном состоянии

При строительстве смотровой ямы в гараже важно также провести грунтовые и гидроизоляционные работы. Вода должна быть полностью изолирована от стен ямы

Рекомендуется использовать грунтовые гидроизоляционные материалы, которые обеспечат надежную защиту от проникновения влаги.

Необходимо также обратить особое внимание на укрепление стен ямы. Следует ни в коем случае не засыпать грунтом сразу после завершения работ

Ждать необходимого времени для устройства грунтовым опорам и провести необходимые работы по освещению ямы.

При планировании и строительстве смотровой ямы в гараже важно учитывать высокие требования безопасности. Работы должны быть выполнены в соответствии с рекомендациями и инструкциями для защиты от возможных опасных ситуаций

Процесс устройства и обустройства смотровой ямы в гараже представляет собой сложную работу

Важно следовать пошаговой инструкции и использовать опыт некоторых ремонтных работ

В итоге, смотровая яма в гараже позволит вам удобно проводить работы по обслуживанию автомобиля. Она станет незаменимым инструментом для выполнения различных задач, связанных с автомобильным ремонтом и обслуживанием.

Преимущества кессона

Кессоны обладают рядом преимуществ:

• полная герметичность, что позволяет установить устройство даже на месте с высокими грунтовыми водами, не опасаясь за сохранность продуктов;
• не подвергаются возникновению грибка, что постоянно случается с обычными погребами;
• не придают продуктам, хранящимся внутри, специфический запах.

Кессон для погреба может быть оборудован в любом месте как под домом, сараем и гаражом, так и под открытым небом. Правильно проведенная гидроизоляция станет гарантией защиты от дождей, аварий канализации или водопровода и грунтовых вод. А также кессон имеет более надёжный уровень защиты от краж, чем обычный погреб.

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Зачем нужна вентиляция кессона

Из-за перепадов температур, внутри кессона может образовываться конденсат. Например, зимой, земля отдает тепло, поэтому воздух становится влажным. А если кессон используется для хранения овощей – это становится дополнительным фактором, усугубляющим ситуацию.

Помимо того, что натуральные продукты насыщают воздух влагой, они имеют неприятное свойство портиться. А это приводит к появлению токсинов. Поэтому вентиляция кессона должна быть сделана в любом случае.

Если на этапе строительства не предусмотреть вентиляцию, то:

• кессон начнет разрушаться;
• если в нем хранятся пищевые продукты – они будут портиться;
• из гаража, в кессон могут проникать пары выхлопных газов и автохимии;
• а в гараж подниматься влажный воздух, что ведет к коррозии автомобиля.

Принципиально, устройство вентиляции сводится к созданию воздухообмена внутри кессона. Т.е. внутрь подается свежий воздух, а влажный выводится на улицу. Для ее устройства используют три метода:

1. Естественная.
2. Принудительная.

Естественная вентиляция в кессоне построена на основе разных температур, на улице и в помещении. В принудительных системах применяется электрическое оборудование для нагнетания свежего воздуха.

Варианты устройства

1. Железобетонный вариант выполняется из бетонных колец. Их размещают на основании и закрывают сверху крышкой. Такому сооружению с водонапорной стороны требуется качественная гидроизоляция. Недостаток устройства — в слишком большом весе получившейся конструкции. Гидроизоляцию в таких случаях проводить сложно. А стоимость бетонных колец – довольно высока.
2. Пластиковая емкость изготавливается из полимеров около 20 мм толщиной. Пластиковый погреб для гаража хорош тем, что ему не требуется какая-либо дополнительная гидроизоляция, поскольку он коррозии не подвержен. Чтобы емкость не деформировалась, по ее периметру укладывается цементно-песчаная смесь. Ее толщина — от 20 см. Пластиковые устройства – прочны и служат своему владельцу длительный период.
3. Металлический вариант обычно изготавливают из стали толщиной 4 мм. Чтобы защитить металл от коррозии, снаружи сооружение покрывают битумом, внутри – грунтуют специальным раствором. Обеспечивается надежная гидроизоляция, продлевающая срок его службы. Конденсат в этом случае удаляется через каналы вентиляции естественным путем. Цена такой емкости будет зависеть от ее размера, толщины металла и качества антикоррозионного покрытия.

Что это — кессон в гараже? Смотрите видео:

Обустройство кессона: подойдет ли для этой цели гараж?

Металлический кессон

Надо сказать, в гараже кессон может стать очень удобным и функциональным приспособлением.

Использовать его можно как в качестве смотровой яме, так в качестве погреба для хранения свежих овощей и домашних заготовок.

Однако если вы решили установить кессон в гараже, оцените все плюсы и минусы.

Использование такого приспособления будет оправдано только в том случае, если ваш гараж – капитальный. Поскольку кессоны очень дорогие, их не рекомендуется монтировать в металлических гаражах или в ракушках.

Да, можно выкопать кессон и попробовать его продать. Но цена на изделие, бывшее в употреблении, на порядок ниже, чем цена нового.

В том случае, если вы обустроите кессон в своем гараже по всем правилам, вы сможете в нем хранить разнообразные компоты и соления, а также любые другие домашние заготовки, свежие фрукты и овощи, а также бутылки с домашним вином.

Кстати, многие домовладельцы говорят о том, что гараж – наиболее доступное и удобное место для установки погреба-кессона. В том случае, если в подвале, который находится в вашем гараже, стабильная плюсовая температура (от +1 до+5 градусов), а также влажность воздуха от 70 до 80 процентов, значит, условия созданы просто отличные.

Не забывайте и о том, что для успешного хранения корнеплодов, яблок, кочанной капусты и других овощей и фруктов необходима также хорошая вентиляция помещения.

Как установить металлический кессон, чтобы не всплыл

Теперь рассмотрим, как установить стальной кессон, чтобы не всплыл
.
Итак, нужно помнить, что не все кессоны всплывают, это зависит от того, насколько крепко сидит обсадная труба, к которой он приварен или насколько эта труба длинная. В глинах она держится далеко не так хорошо, как в гравии и песках. Плотно сидящую обсадную трубу вытащить настолько проблематично, что скорее порвется резьба на трубе, чем получится извлечь ее.
Если же бурили по глинам, а обсадной трубы всего 20 метров (или около того) и уровень грунтовых вод высокий, то нужно фиксировать кессон, чтобы не всплыл.

Дешевые кессоны в виде бочки, не имеющие горловины, утяжелить проблемно и нужно, например, приварить квадратное дно и туда укладывать Ж/Б блоки.

Хранение овощей и фруктов – насущный вопрос для каждого домовладельца, имеющего приусадебный участок. Для решения этой задачи можно построить кирпичное или бетонное хранилище, но современный рынок предлагает более технологичный вариант – кессон для погреба. Хранилище такого типа, представляющее собой литой металлический либо сделанный из пластика короб, всегда будет иметь стабильную температуру, которая обеспечит сохранность урожая и домашних заготовок. Кроме того, в такой погреб полностью исключена вероятность проникновения влаги. Эта конструкция гораздо надежнее простой овощной ямы.

Назначение и виды кессонов

Данный резервуар предназначен для подводных работ, причём как временных, так и постоянных. В принципе кессон может быть квадратной или круглой формы, но в основном он представляет собой цилиндр. Главное его предназначение — использование для защиты воды от замерзания и от попадания в основной резервуар подземных грунтовых и сточных вод. Раньше они очень широко использовались при построении основания мостовых опор.

Виды кессонов :

1. Железобетонные кессоны. Они представляют собой систему бетонных колец, которые укладываются друг на друга. Поверх этой конструкции ставится специальный люк или крышка. Сооружение данной установки невыгодна в финансовом плане, так как дополнительная гидроизоляция — вещь не из дешёвых. Год за годом всё реже стали использоваться железобетонные кессоны, опять же из-за его высокой стоимости. Также благодаря его пористой структуре он имеет довольно плохую гидроизоляцию, поэтому необходимы ещё и дополнительные меры по укреплению кессона. Кроме плохой гидроизоляции такой резервуар имеет плохую теплоизоляцию. Из этого следует, что вода в кессоне может замёрзнуть даже при незначительно низких температурах. Из-за его большого веса с годами кессон немного приседает в грунт, а это значит, что внутренние трубопроводы будут изменять свою форму.
2. Пластиковые кессоны. Производят кессоны из пластика толщиной около 2?3 см. Плюс в установке таких кессонов состоит в том, что они не требуется установка дополнительной гидроизоляции, однако конструкция не очень прочная. Но воду всё равно удерживает хорошо. Сама по себе эта установка относительно лёгкая, поэтому не исключена возможность выталкивания её на поверхность воды. Так, чтобы избежать этого нежелательного процесса, кессон нужно дополнительно загерметизировать обсадной трубой. Преимуществ у такого кессона предостаточно. Во-первых, стоит дешевле, нежели металлический или железобетонный. Во-вторых, из-за отсутствия коррозии на поверхности резервуара, он будет служить долгие годы. Если же на улице температура упадёт ниже 0С, то вода начнёт замерзать, а в пластиковых кессонах этого не происходит, так как он хорошо теплоизолирован, то есть температура и внутри, и снаружи всегда одинакова и составляет примерно 5С. Пожалуй, есть всё-таки один недостаток — это маленькая степень жёсткости, поэтому скважина может деформироваться, а впоследствии и вообще сломаться, что приведёт к дополнительным ремонтным работам и финансовым убыткам.
3. Металлические кессоны. Металл имеет такое ненужное свойство, как коррозия. Соответственно, металлические резервуары следует обработать от коррозионной активности. Металлическим кессонам необходима гидроизоляция. Однако, несмотря на то, что требуется и гидроизоляция, и противокоррозионная обработка, кессоны из металла являются наиболее подходящими для установки скважин. Толщина металла в основном составляет около 4 мм. Срок, в течение которого можно эксплуатировать металлический кессон, возможно продлить, если изготовить кессон из нержавеющей стали. Благодаря тому, что металлические кессоны весят очень много, то на глубине они держаться стабильно и возможность обратного всплытия гораздо меньше, нежели у пластиковых кессонов.

Классифицировать кессоны можно по различным признакам.

К примеру, по цели назначения:

• Глубокие ёмкости, входящие в состав подводных сооружений, опоры мостов, насосных систем и т. д. Такие кессоны относятся к разряду постоянных установок.
• Переносные или съёмные кессоны, предназначенные для временного использования на тех или иных подводных строительных работах. После окончания работ такие кессоны используют на других объектах. Конечно, это очень трудоёмкая работа, перетаскивать такой кессон с одного объекта на другой, но в тех случаях, когда постоянными нельзя воспользоваться, переносные кессоны идеально подойдут для временных работ.

Также их различают по способу опускания на воду:

• Резервуары, которые опускают на воду как с земляной поверхности, так и из огромных ёмкостей.
• Островные резервуары. То есть опускают их на искусственные поверхности, залитые водой.
• Наплавные резервуары. Опускаются на воду с их последующим потоплением вглубь. Используются в тех случаях, когда объект находится на большом расстоянии от берега. Тогда островные кессоны становятся невыгодны как в финансовом плане, так и в процессе установки.

Классификация по типу материала, из которого сделан кессон:

• металлический;
• бетонный;
• пластиковый.

Весь процесс установки можно разделить на три этапа: подготовительный, основной и заключительный.

Обустройство кессона: подойдет ли для этой цели гараж?

Металлический кессон

Надо сказать, в гараже кессон может стать очень удобным и функциональным приспособлением.

Использовать его можно как в качестве смотровой яме, так в качестве погреба для хранения свежих овощей и домашних заготовок.

Однако если вы решили установить кессон в гараже, оцените все плюсы и минусы.

Использование такого приспособления будет оправдано только в том случае, если ваш гараж – капитальный. Поскольку кессоны очень дорогие, их не рекомендуется монтировать в металлических гаражах или в ракушках.

Да, можно выкопать кессон и попробовать его продать. Но цена на изделие, бывшее в употреблении, на порядок ниже, чем цена нового.

В том случае, если вы обустроите кессон в своем гараже по всем правилам, вы сможете в нем хранить разнообразные компоты и соления, а также любые другие домашние заготовки, свежие фрукты и овощи, а также бутылки с домашним вином.

Кстати, многие домовладельцы говорят о том, что гараж – наиболее доступное и удобное место для установки погреба-кессона. В том случае, если в подвале, который находится в вашем гараже, стабильная плюсовая температура (от +1 до+5 градусов), а также влажность воздуха от 70 до 80 процентов, значит, условия созданы просто отличные.

Не забывайте и о том, что для успешного хранения корнеплодов, яблок, кочанной капусты и других овощей и фруктов необходима также хорошая вентиляция помещения.

Погружные насосы

Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.

Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Устройство погреба-кессона – просто и быстро

Пластиковый кессон

Что касается устройства кессона, то его нельзя называть сложным. Все вполне понятно и логично. Среди составных элементов кессона – собственно, сама кессонная камера, а также гидроизоляция и специальное надкессонное строение.

Стандартный кессон имеет круглую форму, его высота составляет два метра, а диаметр – один метр.

Производители говорят, что такие характеристики являются оптимальными, ведь в данном случае и места для хранения будет вполне достаточно, и лишний материал не расходуется.

Обычно для обустройства гидроизоляционной защиты кессона используются такие материалы, как горячий асфальтовый, битумно-бензиновый раствор, а также битумные мастики (холодные).

Здесь есть одно очень важное правило. Прежде, чем нанести слой термоизоляции на внешние стенки кессона, следует провести тщательную очистку поверхности от любых пятен и загрязнений

В настоящее время каждый владелец гаража может установить в помещении столь надежное приспособление. Причем, можно приобрести уже готовый кессон у производителя, а можно попытаться сделать его самостоятельно.

Монтаж кессона для скважины

Для начала выкапывается яма вокруг обсадной трубы. Размер ямы должен быть чуть больше кессона, чтобы он без труда туда вошел. Например, под кессон размером 1.25 х 1.25 м, копают яму 1.5 х 1.5 метра. Меньше точно не нужно. Обсадная труба обрезается на половину своей высоты. Если трубу не обрезать, то, опустив на нее кессон, она будет торчать через горловину кессона, и будет мешать туда залезть.
После того, как обрезали трубу, на нее ставят кессон.
По-хорошему монтаж кессона для скважины нужно производить манипулятором, в этом случае все будет быстро, аккуратно и ничего не повредится, а значит он простоит весь срок службы.

Обычно на дачах, ради экономии, собирают группу рабочих, которые устанавливают его вручную. Например, вес металлического кессона 1.25 х 1.25 метра, высотой 2 метра и с толщиной металла 3 мм – более 250 кг, поэтому возникают сложности с аккуратным переносом (обычно его тащат или катят, если это бочка). В процессе такого перемещения кессон царапается, отваливается краска, рвется гидроизоляция, но это мало кого волнует. Затем, рабочие пытаются вручную установить его на трубу

Иногда с первого раза не попадают… В итоге, в местах повреждений гидроизоляции, начинает образовываться коррозия, кессон гниет, и уже не имеет значения какой толщины его стенка.
Устанавливать кессон вручную нужно очень осторожно.

Далее, установив кессон на обсадную трубу, происходит сварка трубы в кессоне по внутренней гильзе. Это уберегает гидроизоляцию. Если ваш кессон дешевый и гильзы под трубу нет (вырезано отверстие в полу), то трубу обваривают как получится.

После всего этого, обсадную трубу обрезают на нужную высоту и ставят оголовок . Затем уже делают разводку на все потребители.

Особенности кессона в гараже

Эта конструкция представляет собой камеру, устанавливаемую под водой или в грунте, насыщенном водой. Основная особенность устройства – водонепроницаемость.

Составляющими элементами кессона являются:

Камера. Обычно это устройство имеет вид цилиндра диаметром примерно один метр, а высотой два метра. Это оптимальные размеры для кессона, где будет достаточно места для хранения продуктов в гараже и не расходуется лишний материал на его сооружение.

Гидроизоляция. Служит для надежной защиты приспособления от проникновения вовнутрь воды. Наносится гидроизоляционный слой на внешнюю сторону стенок. Для этого могут использоваться:

1. горячий асфальт;
2. раствор битумно-бензиновый;
3. холодные битумные мастики.
