Как построить каркасный гараж своими руками

Плюсы и минусы конструкций

Сделать правильный выбор, что строить на своем участке — навес или гараж, — поможет оценка преимуществ и недостатков этих конструкций. Гараж — это капитальное сооружение, которое обеспечивает постоянную защиту железному коню в любое время года и при любых погодных условиях. Защищает его от вандализма и другой порчи. В закрытом помещении удобно производить различные виды ремонта и профилактических мероприятий. В зимние холода можно без особого труда завести двигатель. В помещении удобно хранить запасные части к автомобилю, сезонную резину, различные инструменты. Кроме того, можно выделить отдельный уголок для хранения садового инвентаря.

Один из главных недостатков этого строения — его высокая стоимость. Для его обустройства понадобится большой участок. Кроме того, неправильно устроенная вентиляция может стать причиной появления конденсата и спровоцировать возникновение ржавчины на металлических поверхностях автомобиля.

Ряд преимуществ имеют и гаражные навесы. Конструкция любого вида занимает небольшую площадь, не загромождает участок и может быть расположена рядом с домом. Строительство не требует много времени и сил. Все работы владелец может выполнить самостоятельно. Чтобы построить навес на две машины, не понадобится серьезных дополнительных вложений.

Это мобильная конструкция. При необходимости она может быть разобрана и перенесена в другое место на участке. Она способна защитить автомобиль от прямых солнечных лучей и дождя. При этом владелец свободно может подойти к своему железному коню с любой стороны. Хорошая вентиляция препятствует распространению коррозии на корпусе машины.

Однако эту проблему можно решить, если установить по периметру брезентовые шторы. Под навесом для машины нельзя хранить запчасти и инструменты. Однако если он построен рядом с хозяйственной постройкой, то этот вопрос легко решается. Использование такого строения на неохраняемой территории повышает риск порчи автомобиля и даже его угона. В качестве альтернативы можно рассмотреть проект постройки навеса между гаражом и домом.

Обшивка и утепление каркасного гаража

Утепление гаража производится минватой, пенополистиролом, пеноплексом и др. материалами, в т.ч. напыляемыми. Плитные либо рулонные утеплители вкладываются между стойками каркаса гаража. В утепляемом гараже необходимо смонтировать вентиляцию – приточное отверстие для доступа воздуха и вытяжку, которая выходит на крышу.

Поверх утеплителя натягивается ветрозащитная паропроницаемая пленка. Полосы крепят степлером с нахлестом по всем сторонам не менее 10 см, стыки склеивают фольгированным скотчем.

Поверх ветрозащиты набивается обрешетка из реек толщиной 3 см для создания воздушной прослойки (вентилируемый фасад).

Схема обшивки каркасного гаража

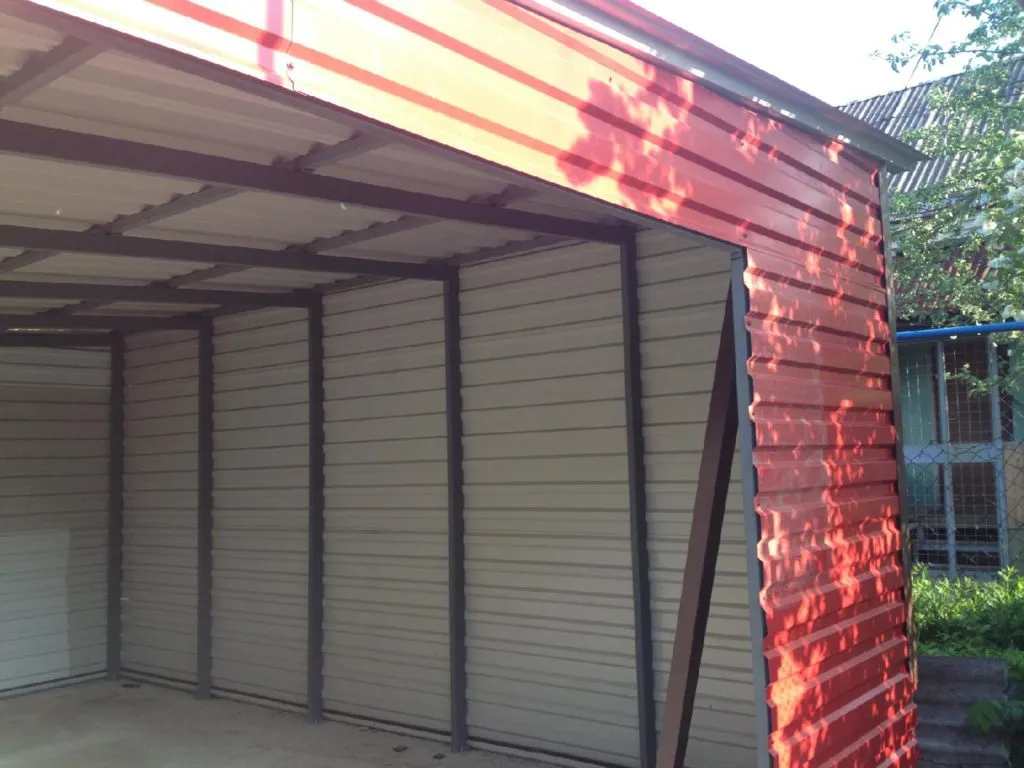

Если вы затеяли строительство каркасного гаража из металла своими руками, то обшивку каркаса можно выполнить стальными листами (в т.ч. профилированными). Сталь режется и изначально крепится точечной сваркой к металлическим опорным стойкам. После полной обшивки, стыки провариваются полностью.

Другой вариант крепления (подходит и для деревянного каркаса) – с использованием саморезов, которые вкручиваются по периметру листов. Обязательно используются металлические шайбы. Нахлест листов материала должен производиться сверху вниз, чтобы в стыки не затекала вода. С внешней стороны металлические листы при необходимости окрашиваются после процедуры зачистки от следов коррозии. Углы можно укрепить металлическим профилем.

Вместо листовой стали для обшивки часто применяются плиты ОСБ, цементно-стружечные плиты или влагостойкая фанера. Эти материалы имеют свойство деформироваться при различных показателях влажности и температуры воздуха, соответственно, крепить листы встык нельзя. Оптимальная величина деформационных швов – 3-5 мм. Для крепления листов к стойкам используются саморезы по дереву либо «ершовые гвозди» длиной от 55 мм. Шаг между гвоздями составляет 150 мм по краям листа и 300 мм в его центре. При этом крепеж вкручивается на расстоянии 10 мм от кромки для исключения ее раскола и не затягивается слишком плотно. Перед вкручиванием крепежа, в листах обшивки и стойках высверливаются отверстия. Монтаж плит может выполняться как горизонтально, так и вертикально.

Для обшивки можно использовать плиты «Изоплаат» толщиной 25 мм. Это экологичный материал, который обладает достаточной жесткостью и хорошей паропропускной способностью. Крепление осуществляется непосредственно на деревянные стойки каркаса оцинкованными гвоздями с широкой шляпкой (длина гвоздей > 70 мм), допустимо использовать скобы длиной более 58 мм. Оптимальное расстояние между стойками каркаса составляет 600 мм. Гвозди вбиваются по периметру листов (расстояние от края – 10-20 мм, шаг – до 150 мм, внутри листа шаг – 300 мм). Если стыки плит приходятся не на опорные балки, то крепление производится с использованием закладной (деревянного бруска). Плиты рекомендуется крепить «вразбежку», то есть, со смещением стыков листов второго ряда относительно первого. Обязательно выдерживать деформационный шов 2-3 мм.

Для декоративной отделки применяется сайдинг из пластика, фиброцемента, дерева и т.д. Стальную обшивку можно покрасить, предварительно зачистив и обезжирив. Плиты «Изоплаата» допустимо оштукатуривать паропроницаемой штукатуркой, которую наносят поверх щелочестойкой мелкоячеистой сетки.

Внутренняя отделка гаража может производиться вагонкой, пластиковыми панелями, листами влагостойкого гипсокартона, фанеры и другими материалами.

Все деревянные элементы пропитываются влагостойкими антисептическими составами.

Деревянная вагонка более прочная, нежели пластиковая. Монтаж производится в следующем порядке:

1. Рейки можно располагать горизонтально или вертикально. В зависимости от выбранного метода, первая доска вагонки крепится либо от одного из углов, либо от линии пола.
2. Вагонку можно крепить саморезами или кляймерами. Последний вариант более эстетичен и прост.
3. Первая доска фиксируется гвоздями, затем в ее пазы вставляются кляймеры, фиксируются гвоздями, защелкивается вторая панель. В пазы второй панели также вставляются кляймеры, которые прикручиваются к обрешетке саморезами или прибиваются гвоздями.

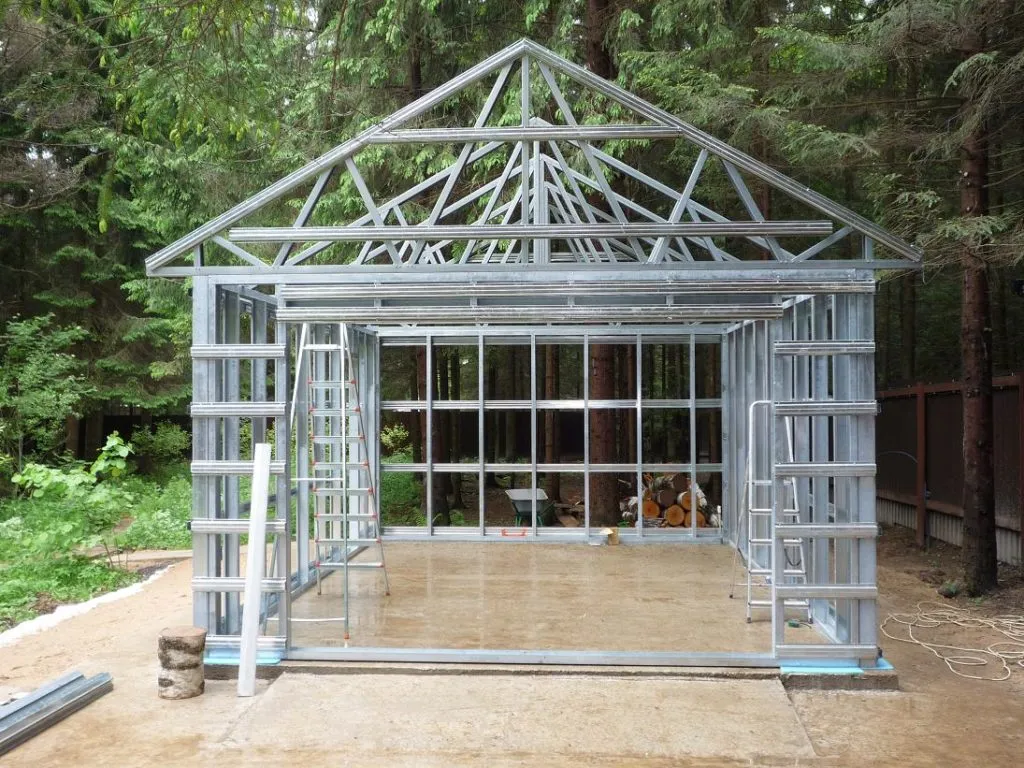

Как сделать каркасный гараж из металлопрофиля

Металлический каркас долговечен, не горюч, очень прочен, быстро собирается. Есть возможность изготовления разборного каркаса. Недостатки – высокая стоимость материалов, необходимость навыков работы с болгаркой, сварочным аппаратом, дрелью.

Для изготовления каркаса используется гнутый металлопрофиль (для обшивки профилированным листом) либо металлопрокат-уголок / швеллер / профильная труба (обшивка – стандартный стальной лист).

1. Стартовый профиль укладывается на фундамент и скрепляется с ним анкерами. Соединение профилей между собой производится сваркой. Допустимо использовать саморезы, однако такое соединение менее прочное.
2. После того как будет готова нижняя часть каркаса (периметр), по углам устанавливаются 4 вертикальные стойки. Профили размещаются углами наружу, привариваются к нижнему периметру и анкерам.
3. Верхний периметр собирается из металлопрофиля – приваривается к опорным вертикальным стойкам. Этот периметр будет служить основанием для установки стропильных ферм.
4. К получившемуся каркасу остается только приварить вертикальные промежуточные стойки и горизонтальные ребра жесткости (допустимо использовать уголок либо крест-накрест приваривать прутья арматуры).
5. Крыша гаража может быть односкатной, двускатной или плоской, выбор остается на усмотрение владельца. Над проемом ворот обязательно горизонтально приваривается дополнительный профиль, который усилит конструкцию каркасного гаража.
6. Гаражные ворота изготавливаются из уголка. Распашная конструкция должны иметь основной прямоугольный каркас, обшитый сталью, а также диагональные ребра жесткости. Утепление ворот можно производить пенополистиролом, минватой или другим материалом. С внутренней стороны створки стоит оббить деревянной вагонкой либо листами фанеры. С внешней стороны ворота рекомендуется покрыть антикоррозионной краской.
7. Петли к воротам крепятся сваркой, запорная арматура устанавливается в соответствии с инструкцией производителя. Как показывает практика, металлический каркас в готовом виде приобрести гораздо выгоднее, нежели производить сборку самостоятельно.

Фундамент для каркасного гаража

Схема основания каркасного гаража.

Постройка эта легкая, и мощной основы для нее не потребуется. Но следует заранее продумать, какой будет пол. Он может быть бетонный, деревянный, земляной. Оптимальный вариант — первый. Рассмотрим, как выстроить гараж своими руками на ленточном фундаменте с бетонным полом. Работу начинают с разметки строительной площадки и ее подготовки — выравнивания и снятия верхнего слоя грунта (30 см).

Смотровая яма. Если решено сделать смотровую яму, размечают ее местоположение и выкапывают. Стенки ямы можно обложить кирпичом, но можно и просто сделать «глиняный замок», то есть нанести на всю площадь грунта слой глины. На этом этапе нужно решить вопрос освещения, определиться с местоположением розетки. Если стены и пол ямы будут кирпичными, то кабель (уложенный в гофру) прокладывают за кирпичами. Наверху необходимо сделать металлическую обвязку. Это предотвратит разрушение стен под тяжестью автомобиля.

Устройство монолитного бетонного пола

Устройство фундамента каркасного гаража.

После того как смотровая яма для каркасного гаража будет готова, приступают к отсыпке песчано-гравийной подушки по всей заранее выровненной площадке. Если грунтовые воды подходят близко к поверхности почвы, то прежде отсыпки устраивают дренажную систему. Особенно в отводе вод нуждается смотровая яма. Вокруг нее формируется траншея нужной глубины, в нее укладываются обернутые геотекстилем перфорированные трубы (дрены), монтируется трубопровод, выпускной конец которого выводят к ближайшему водоему или устраивают накопительный колодец. Таким образом, строим гараж надежным и долговечным.

1. Уточняется разметка периметра каркасного гаража.
2. По разметке выкапывают траншею с небольшим заглублением 20-40 см, ее дно выравнивают, грунт уплотняют.
3. Далее нужно решить, как будет выстраиваться ленточный фундамент: из строительных блоков или с помощью опалубки.
4. В любом случае сначала формируют песчано-гравийную подушку: 5-10 см песка (слой проливается водой и утрамбовывается) и 10-15 см гравия или щебня (этот слой тоже утрамбовывается).
5. Если решено укладывать блоки, то на подушку настилается «постель» из цементно-песчаного раствора (цемент марки М300, М400 — 1 часть и 3 части песка). На раствор устанавливаются блоки, выравниваются по горизонтали.
6. Если решено заливать ленту, то монтируется опалубка.
7. Внутрь нее укладывается армирующий материал (сетка из арматуры).
8. Заливается бетон. Поверхность ленты должна быть выровненной по горизонтали.
9. Пока бетон набирает крепость, по всей площади пола каркасного гаража производится песчано-гравийная отсыпка (по аналогии с фундаментной лентой), выравнивается и уплотняется с помощью виброплиты.
10. После чего заливается бетонный пол.

Нужна ли яма?

Если с фундаментом для каркасного гаража все предельно ясно: он мало весит и поэтому позволяет взять за основу строения платформу, то с необходимостью устроения смотровой ямы возникает справедливый вопрос: а нужна ли она вообще?

Принимать решение о ее наличии или отсутствии необходимо накануне строительных всех работ. Этот элемент гаража является обязательным только в том случае, если вы самостоятельно занимаетесь ремонтом своего автомобиля.

Если вы решили, что яма нужна, то ее устройство займет какое-то время и сделает реализацию вашего проекта несколько дороже (несущественно).

Яму копают по разметке, укрепляют ее стены кирпичом (способ кладки в один кирпич) и обеспечивают качественным освещением.

По верхнему периметру смотровой ямы обязательно (!) осуществляют монтаж стальной обвязки, которую тщательно цементируют. Это необходимо для того, чтобы избежать обвалов ямы под тяжестью автомобиля.

Следующий этап состоит из обустройства монолитного фундамента. На подготовленный под него участок (на дно) насыпают так называемую подушку – смесь из песка и гравия не более, чем на 10 см, сверху – бетон (3 см). В бетон помещают каркас из арматуры – железные прутья кладут и вдоль и поперек, фиксируя в местах пересечения.

По периметру почти готовой площадки устанавливают опалубку и бетонируют конструкцию.

Когда бетон, фиксирующий фундамент, высохнет, можно, не дожидаясь, пока он хорошенько устоится (не дом ведь), приступать к монтажу каркасной конструкции.

Как сделать фундамент под гараж? Об этом вы прочитаете в следующей нашей статье.

А в этой статье говорится про ремонт крыши гаража своими руками.

Каркасный гараж из металлопрофиля. Разметка площадки под гараж и сооружение фундамента

В основу разметки закладывают размеры самого гаража. Для одной машины подойдет вариант 4х6 м. Эти параметры переносят на грунт, где обозначают меловой посыпкой или установкой колышков с обвязкой их шпагатом

Здесь важно установить правильность углов, которые проверяются замерами диагоналей прямоугольника. Если оба размера равны, значит, прямоугольник имеет прямые углы

Теперь, что касается фундамента. Каркасный гараж из металлопрофиля – строение не тяжелое. Поэтому оптимально – залить плитный фундамент, который дополнительно будет выполнять функции напольного основания, прекрасно выдерживающее вес автомобиля.

Но этот вариант можно использовать лишь в том случае, если под гаражом не будет подвала. Если последний в проекте присутствует, то придется заливать или собирать ленточный фундамент с укладкой на него железобетонных плит перекрытия. Как второй вариант – заливка монолитной армированной плиты.

Есть и третий вариант – установка каркасной конструкции на сваи. Его обычно используют на участках с подвижными грунтами. В этой статье расскажем, как залить плитный фундамент под гараж. Не будем глубоко внедряться в нюансы процесса, просто обозначим последовательность главных операций.

Выкапывают котлован глубиною 30-50 см по нанесенной на земле разметке.

Делают щебеночную, а затем песчаную подсыпку . Толщина каждого слоя – 15 -20 см. Каждый слой выравнивают по горизонту и трамбуют.

Укладывают гидроизоляцию . Это может быть рулонный материал, к примеру, рубероид или гидроизол. Укладку проводят в два слоя с нахлестом укладываемых полос гидроизоляционного материала в пределах 10-15 см. Настилают слои относительно друг друга в перпендикулярных направлениях.

На подставки устанавливают армирующий каркас из стальной арматуры в виде решетки с ячейками 20х20 см

Обратите внимание, размеры армокаркаса должны быть меньше размеров котлована под фундамент на 10 см. При установке решетки от ее краев до краев котлована должны остаться зазоры – 5 см

В качестве подставок можно использовать кирпичи, камень или металлические профили: уголок, трубу, швеллер и прочее. Есть в продаже специальные подставки из пластика или стали.

Проводят заливку подготовленного котлована бетонным раствором марки не ниже М300. Его обязательно утрамбовывают, чтобы удалить воздух.

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.
2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
4. Полости внутри свай залить бетоном.
5. Устанавливают оголовья, к которым крепится ростверк.

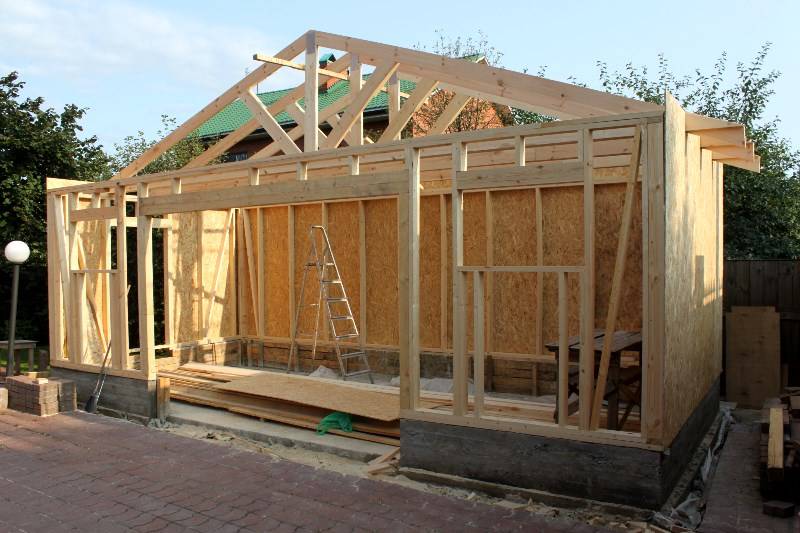

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.

2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.





















   Угловые соединения бруса нижней обвязки должны быть тщательными

3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

   Установка угловых стоек должна контролировать строительным уровнем

4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

• металлопрофиля;
• листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

• штукатурка;
• покраска;
• облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Прочная основа – залог надежности сооружения.

Строительство любого сооружения всегда начинается с фундамента, и каркасный гараж здесь не исключение.

Если участок, отведенный под гараж, идеально ровный, то предпочтение следует отдавать классической плите. Однако на деле такое встречается редко, поэтому наиболее часто застройщики используется монолитный фундамент.

Как его создать?

• Расчистите участок  размером 5 на 7 метров и снимите верхний слой грунта глубиной в 30 сантиметров. Если вами была предусмотрена смотровая яма, то вкопайте ее по разметке с помощью бура либо лопатки с бензиновым мотором.  Выложите стены кирпичом (можно б/у) на строительном растворе 1:3 (цемент: песок) в пол кирпича.
• Оснастите яму освещением и розетками, проложив электрический кабель в гофре под кирпичом.
• Смонтируйте стальную обвязку по периметру ямы и зацементируйте ее. Данная обвязка предотвратит разрушение краев ямы, придав им прочности.
• Залейте фундамент вокруг уже готовой смотровой ямы (заливка фундамента своими руками).

Для этого насыпьте на дно участка гравий с песком  в сантиметров 10 толщиной (они послужат так называемой «подушкой»). «Подушку» покройте слоем бетона в 3 сантиметра (он необходим для наиболее качественной установки арматурного каркаса). Уложите на него поперек и вдоль 8-миллиметровые прутья арматуры. В местах пересечения прутов, свяжите их проволокой . После установите опалубку по всему периметру площадки и залейте все строение бетоном. Только следите, чтобы он не затек в смотровую яму.

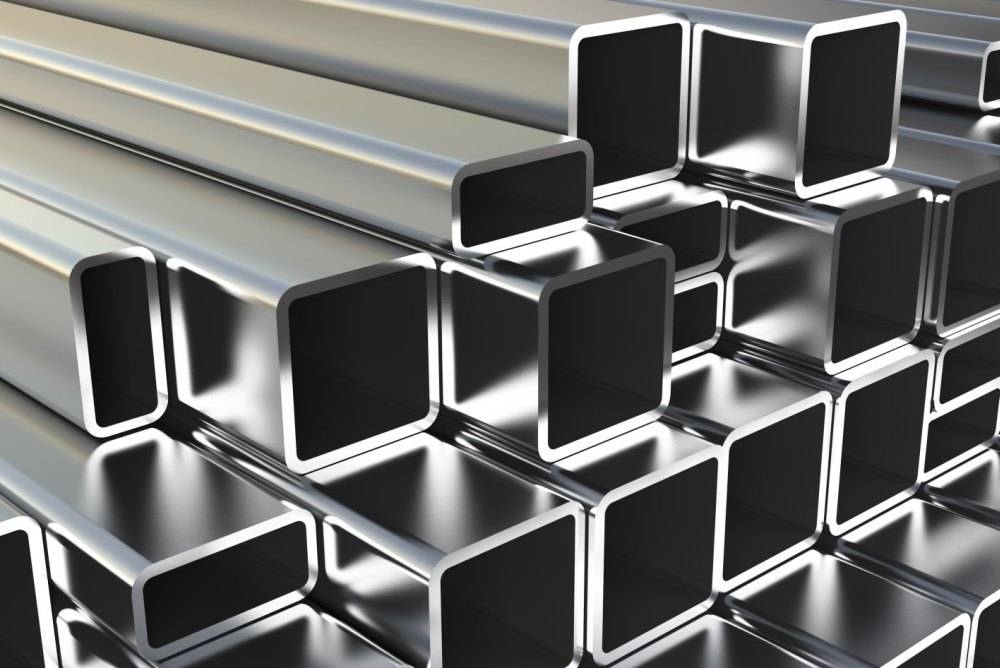

Достоинства и недостатки гаража из профильной трубы

Основное преимущество профильной трубы с прямоугольным или квадратным сечением — наличие четырех ребер жесткости, которых нет у типовой круглой детали. Они придают конструкции повышенную прочность. Правильно собранный каркас для гаража из металлического профиля способен выдержать большие ветровые, снеговые и механические нагрузки. При этом он не требует глубоко заглубленного фундамента.

Благодаря эксплуатационным свойствам материала строительство из металлопрофиля можно вести круглогодично. Однако без надежной антикоррозионной защиты не обойтись.

В целом, возведение гаража из профильной трубы гораздо дешевле и менее трудозатратно, чем из качественного пиломатериала.

Единственный существенный недостаток конструкции — низкие показатели теплосбережения. Использование изоляционных материалов способствует повышению затрат на строительство.

Преимущества каркасных гаражей

В наши времена многие сооружают не только каркасные дома, но также по этой технологии строят гаражи. Практичность и экономичность этой технологии подтверждена большим количеством строений, которые возводятся по ней по всему миру. Конструкция изготавливается чаще всего из дерева, поэтому такое строение имеет маленький вес и установка фундамента не требует больших затрат.

У каркасного гаража много преимуществ. Фактически всякий владелец автомобиля имеет возможность осуществить стройку автогаража собственными ручками. Среди плюсов можно выделить быстроту и простоту выполнения строительного процесса. Различные элементы конструкции крепят при помощи саморезов и болтов, поэтому делать такую работу можно в любое время года.

Чтобы осуществить стройку каркасного гаража за несколько недель, достаточно только двух монтажников. Строительная техника не потребуется. На стройплощадке не будет и строительного мусора, отчего можно не беспокоится об его уборке.

К положительным качествам каркасного гаража можно отнести низкую теплопроводность. Благодаря этому прогрев в зимнее время автогаража осуществляется достаточно быстро. Также подобное сооружение имеет высокую прочность. Поэтому не стоит волноваться о разрушении конструкции от воздействий природных факторов.

Виды деревянных гаражей

Деревянные гаражи могут разниться используемым материалом: применять можно оцилиндрованные бревна, доски или брус. Подобные сооружения бывают таких конструкций, как цельные и каркасные.

Каркасный вариант считается самым приемлемым, так как после его утепления он станет долговечным и практичным сооружением и прослужит больше, нежели такая же кирпичная либо блочная конструкция. К его достоинствам также можно отнести:

• простоту монтажа;
• небольшие затраты;
• оперативность в возведении;
• строительные материалы малого веса и объема, поэтому специализированная техника не потребуется.

Почему каркасные конструкции так популярны?

В последние годы технология строительства каркасных объектов стала очень востребованной. При использовании качественных строительных материалов и при правильной организации работ, такой гараж ничем не будет уступать объекту, выстроенному из кирпича, дерева или любых других традиционных материалов.

Широкую популярность технология каркасного строительства приобрела, в первую очередь, благодаря простоте монтажа. Каркасное здание можно возвести самостоятельно, не обращаясь за помощью к профессиональным монтажникам, благодаря чему можно существенно сократить бюджет на сооружение объекта. Кроме того, такое строительство занимает сравнительно немного времени – опытные в этом деле люди могут построить объект всего за несколько дней.

Сокращение расходов на возведение здания обусловлено еще и доступностью современных строительных материалов. А благодаря их малому весу, доставку на место стройки можно выполнить без привлечения специализированной техники.

Сама процедура строительства включает в себя несколько простых этапов:

1. Подготовка стройплощадки.
2. Рытье котлована и создание фундамента.
3. Разметка и сборка каркаса стен.
4. Устройство кровли.
5. Утепление и обшивка стен.
6. Монтаж гаражных ворот.

Чтобы научиться строить каркасные объекты своими руками, необходимо разобраться в каждом из описанных этапов в отдельности.
