Пошаговая инструкция для постройки каркасного гаража своими руками, схемы проектов

Преимущества каркасных гаражей

В наши времена многие сооружают не только каркасные дома, но также по этой технологии строят гаражи. Практичность и экономичность этой технологии подтверждена большим количеством строений, которые возводятся по ней по всему миру. Конструкция изготавливается чаще всего из дерева, поэтому такое строение имеет маленький вес и установка фундамента не требует больших затрат.

У каркасного гаража много преимуществ. Фактически всякий владелец автомобиля имеет возможность осуществить стройку автогаража собственными ручками. Среди плюсов можно выделить быстроту и простоту выполнения строительного процесса. Различные элементы конструкции крепят при помощи саморезов и болтов, поэтому делать такую работу можно в любое время года.

Чтобы осуществить стройку каркасного гаража за несколько недель, достаточно только двух монтажников. Строительная техника не потребуется. На стройплощадке не будет и строительного мусора, отчего можно не беспокоится об его уборке.

К положительным качествам каркасного гаража можно отнести низкую теплопроводность. Благодаря этому прогрев в зимнее время автогаража осуществляется достаточно быстро. Также подобное сооружение имеет высокую прочность. Поэтому не стоит волноваться о разрушении конструкции от воздействий природных факторов.

Виды каркасных гаражей

Как и дома, гаражные строения подразделяются на сложенные из камня, возведенные из стеновых панелей и облегченные, щитовые или каркасные. Последние не требуют устройства мощного фундамента, дешевле в строительстве. Каркасный домик – не значит карточный: это серьезное, долговременное сооружение, предназначенное для длительной эксплуатации.

По виду каркаса гаражи бывают металлические и деревянные. По функциональному назначению – объединенные с мастерской, на одну и 2 машины. В такой гараж можно, не опасаясь, поставить автомобиль, мотоцикл, пользоваться им, как «настоящим». Благодаря прочному несущему каркасу здание выдерживает значительные нагрузки, рассчитано на длительный срок службы.

Из чего сделать скелет?

Поскольку речь идет о каркасном строительстве, вполне понятно, что необходимо тщательно продумать, из какого материала его сделать. Для этого может быть использовано дерево или металл. В каждом случае работы по изготовлению скелета буду отличаться, поэтому остановимся на выборе материала более подробно.

Брус

Рассмотрим преимущества и недостатки деревянного каркаса.

Плюсы

• Каркасник обойдется несколько дешевле.
• Если нет электричества, то все работы можно выполнить обыкновенным столярным инструментом. Этот вариант крайне трудоемок, да и времени уйдет больше.

Минусы

К недостаткам можно отнести:

• Высокий уровень пожарной опасности, в сравнении с другими материалами (исключением является лишь строение из бревен).
• Древесиной любят полакомиться разные насекомые и жучки.
• Материал не переносит длительного воздействия влаги.

Многие из перечисленных недостатков не так уж и существенны при соответствующей обработке материала. Что касается пожароопасности, то, как правило, в гараже есть много других предметов и жидкостей, которые легко воспламеняются, так что конструктивные особенности помещения не играют большой роли.

Металл

В этом случае при изготовлении скелета может быть использован:

1. Металлопрофиль или ЛСТК.
2. Профильная труба.
3. Металлический уголок.

Стоит также остановиться на особенностях более детально.

• Сам по себе материал не горюч, но после пожара становится непригодным для дальнейшей эксплуатации.
• Любую конструкцию можно сделать разборной, но при работе с деталями из толстого металла лучше воспользоваться электросваркой.
• Каркас подвержен коррозии.

На этом этапе вы должны четко определиться с выбором — придется выбирать подходящий проект.

Взводим каркасный гараж из брусьев

Это хороший вариант для максимальной экономии при строительстве каркасного гаража, однако каркас из бруса в обязательном порядке обрабатывают специальным составом для обеспечения защиты от огня. Возведение гаража из брусьев напоминает работу при строительстве металлического гаража. Когда собрана нижняя обвязка, установлены вертикальные и промежуточные стойки, остается собрать верхнюю обвязку и выполнить монтаж стропильной системы.

Есть некоторые нюансы, которые следует знать при работе с брусом.

• Брус должен быть качественным. Мастера отмечают, что оптимальный размер – 15 на 15 или 10 на 10 см.
• Укосины надо делать с использованием доски 10 на 5 см.
• В роли крепежных элементов надо применять саморезы, анкеры. Анкерами крепят нижнюю обвязку к фундаменту, а для монтажа других элементов можно взять саморезы. Хороший вариант – иметь специальные перфорированные пластины для крепежа.
• Рекомендуется соблюдать расстояние в 30-120 см, устанавливая вертикальные стойки.

3 Проектирование и возведение каркаса постройки

После создания фундамента можно переходить к возведению каркаса будущего сооружения. Каркас гаража может быть изготовлен из металлического профиля, деревянного бруса или из обоих этих материалов одновременно. Определившись с используемыми материалами, обязательно нужно подготовить проект. Этот документ позволит правильно выполнить все этапы строительства и возвести действительно качественное, хорошо продуманное здание.

Сами монтажные работы принято разделять на несколько этапов:

1. 1. Установка нижней обвязки.
2. 2. Сборка вертикальных конструкций – стен.
3. 3. Установка верхней обвязки.
4. 4. Обшивка каркаса.
5. 5. Монтаж каркаса крыши.

Первым делом на готовое основание настилают гидроизоляционный материал (обычно рубероид). Гидроизоляция необходима для защиты деревянных и металлических элементов будущего здания от негативного воздействия влаги. Рубероид выступает вполне приличной отсечкой, благодаря которой влага не будет распространяться от стенок фундамента и из грунта при обильных осадках.

На следующем этапе на фундамент укладывается деревянный брус выбранного размера, это может быть брус 120×120 мм, 150×150 мм или 120×150 мм. Брус при желании можно заменить доской 50×120 мм или стальной профильной трубой с квадратным сечением 10×10 см. Для закрепления брусовой обвязки в углах используют шпонки или врубку. Металлические элементы обвязки закрепляются на углах сваркой, а деревянные – анкерными винтами или шпильками, вмурованными в основание. При монтаже обвязки на столбчатый фундамент внутри ее рамы на ребро укладываются лаги, которые будут необходимы для закрепления дощатого пола.

После этого можно переходить к сборке каркаса стен. Существует два варианта сборки:

1. 1. На месте установки. То есть каркасные стены собираются и фиксируются вертикально на месте их постоянного расположения. Метод используется при монтаже деревянных конструкций.
2. 2. На земле. Металлический каркас стен обычно собирают в горизонтальном положении на земле, после чего его поднимают и прикрепляют к обвязке в вертикальном положении.

В качестве элементов деревянного каркаса используют брус 60×60 мм, доску 30×150 или 30×120 мм. Металлический каркас принято собирать из профильной трубы 60×60 мм. После соединения отдельных элементов между собой и установки подготовленной конструкции вертикально, выполняется верхняя обвязка, необходимая для придания каркасу максимальной прочности. Для обвязки используют брус или трубу, которые по размеру должны соответствовать размеру отдельных элементов каркаса. К примеру, если вертикальные стойки изготовлены из досок шириной в 120 мм, то верхнюю обвязку можно сделать из такой же доски, укладывая ее в два слоя, или из бруса 60×120 мм.

Возведенный каркас необходимо сразу обшить внутри или снаружи облицовочными материалами. В качестве такой обшивки используют листы из ОСБ или фанеры, а также профнастил. Обшивка внутренней или внешней стороны объекта сделает его более прочным и позволит перейти к монтажу кровли.

Крышу гаража можно делать одно- или двухскатной. Двускатные крыши строить дороже и труднее, зато они позволяют обустроить полезное чердачное помещение или подготовить подкрышное пространство для хранения материалов и инструментов, используемых в хозяйстве. Постройка крыши выполняется в несколько этапов. Сначала делается стропильная система, после чего скаты обшиваются фанерными листами, поверх которых укладывается кровля.

Инструменты и материалы

Для возведения гаража из дерева, то есть с несущим каркасом из этого материала, понадобятся, соответственно, брус – сплошной или клееный из досок, а также некоторое количество плит ОСБ для обшивки. Дальнейшие действия зависят от конструкции гаража, типа кровли, габаритов.

Из инструментов обязательно будут нужны:

1. Молоток.
2. Уровень.
3. Отвес.
4. Рулетка.
5. Электро- или аккумуляторная дрель.
6. Угловая шлифмашина с насадкой для резки дерева (опционально).

Конкретные действия сборщиков зависят от степени подготовленности к монтажу – древесина уже размечена, порезана на детали (стойки, балки, подкосы) или все придется делать «с нуля». В первом случае время на возведение здания значительно сокращается.

Крыша гаража из дерева

В основном крыши в гаражах делаются двухскатными или односкатными. Первый вариант сложнее и затратнее, но дает возможность сделать чердачное помещение, где могут храниться различные инструменты, материалы, запчасти для автомобиля, а также домашняя утварь.

Чтобы соорудить крышу, необходимо:

1. Изготовить стропильную систему.

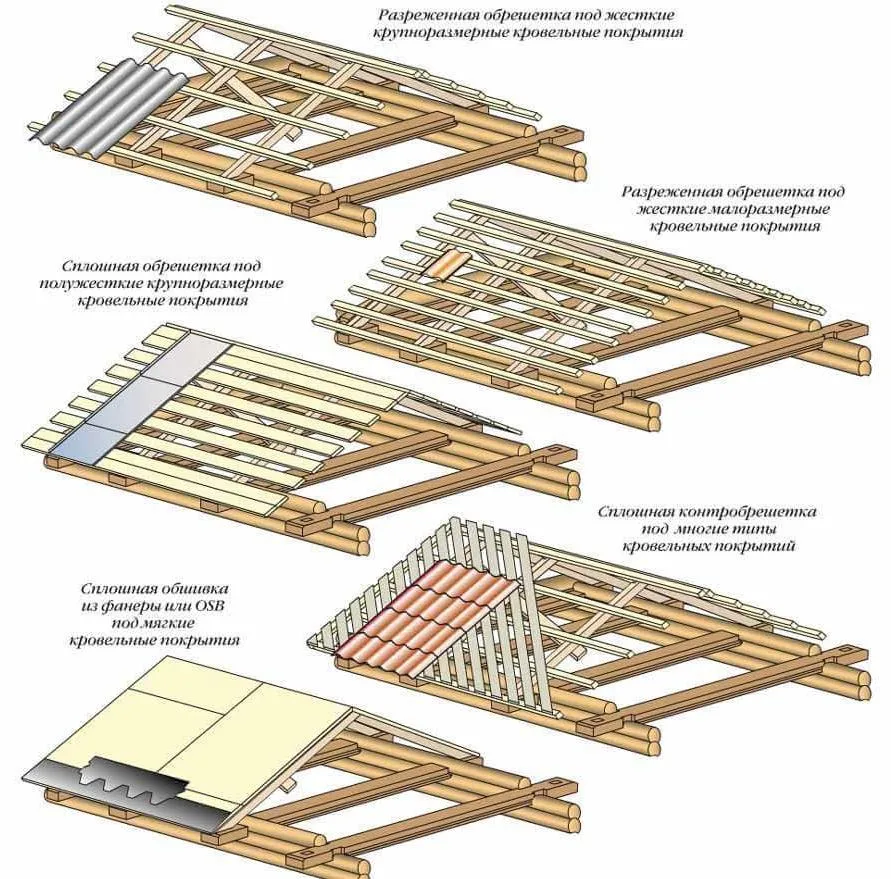

2. Обшить скаты крыши при помощи фанерных листов либо сделать разреженную обрешетку.
3. Постелить крышу кровельным материалом.

Двухскатная крыша

Устройство такой крыши можно делать двумя способами:

• собрать конструкцию на земле, а затем монтировать ее на обвязку стен;
• непосредственно на месте закреплять балки перекрытия.

Второй вариант более трудоемкий и сложный, поэтому многие предпочитают останавливаться на первом варианте.

Перекрытие двускатной крыши

Если крыша устанавливается сразу на месте, то в самом начале необходимо установить балки перекрытия потолка, используя брус. После устанавливаются стропила по фронту строения.

В местах, где стропильные ноги пересекаются с фронтовыми парами, используется доска коньковая для закрепления. Затем устанавливаются остальные стропила через определенное расстояние. Для большей прочности стропильная система укрепляется при помощи дощатой обрешетки при помощи ОСП или фанеры.

Крыша гаража с коньковой доской

В последнюю очередь устанавливается кровельный материал. Если конструкция металлическая, то в большинстве своем крыша собирается на земле, потом монтируется в готовом виде на стены. Причем к верхней обвязке она прикручивается при помощи болтов или винтов-саморезов. Чтобы крепления были прочными, может использоваться сварка.

Односкатная крыша

Это более примитивная конструкция, поэтому ее нет необходимости собирать на земле, а она монтируется сразу на месте. Необходимо иметь в виду, что при установке односкатной крыши одна стена должна быть по высоте больше другой.

Самый правильный угол наклона должен составлять 15-20 градусов. Но более точные данные зависят от вида кровельного материала. Эти показатели также влияют на высоту противоположных стен. После окончания верхней обвязки стропила укладываются на фронтальные и боковые стены. Стропила делаются из досок или бруса.  Доски крепятся на торец.

Такие конструктивные элементы устанавливаются на одинаковом расстоянии по ранее установленной разметке. Поверху стропил закрепляется обрешетка либо сплошная, либо разреженная (используется либо доска, либо ОСП). Окончательный этап – кровельное покрытие.

Процесс укладки односкатной крыши гаража

Каркасный гараж из металлопрофиля. Разметка площадки под гараж и сооружение фундамента

В основу разметки закладывают размеры самого гаража. Для одной машины подойдет вариант 4х6 м. Эти параметры переносят на грунт, где обозначают меловой посыпкой или установкой колышков с обвязкой их шпагатом

Здесь важно установить правильность углов, которые проверяются замерами диагоналей прямоугольника. Если оба размера равны, значит, прямоугольник имеет прямые углы

Теперь, что касается фундамента. Каркасный гараж из металлопрофиля – строение не тяжелое. Поэтому оптимально – залить плитный фундамент, который дополнительно будет выполнять функции напольного основания, прекрасно выдерживающее вес автомобиля.

Но этот вариант можно использовать лишь в том случае, если под гаражом не будет подвала. Если последний в проекте присутствует, то придется заливать или собирать ленточный фундамент с укладкой на него железобетонных плит перекрытия. Как второй вариант – заливка монолитной армированной плиты.

Есть и третий вариант – установка каркасной конструкции на сваи. Его обычно используют на участках с подвижными грунтами. В этой статье расскажем, как залить плитный фундамент под гараж. Не будем глубоко внедряться в нюансы процесса, просто обозначим последовательность главных операций.

Выкапывают котлован глубиною 30-50 см по нанесенной на земле разметке.

Делают щебеночную, а затем песчаную подсыпку . Толщина каждого слоя – 15 -20 см. Каждый слой выравнивают по горизонту и трамбуют.

Укладывают гидроизоляцию . Это может быть рулонный материал, к примеру, рубероид или гидроизол. Укладку проводят в два слоя с нахлестом укладываемых полос гидроизоляционного материала в пределах 10-15 см. Настилают слои относительно друг друга в перпендикулярных направлениях.

На подставки устанавливают армирующий каркас из стальной арматуры в виде решетки с ячейками 20х20 см

Обратите внимание, размеры армокаркаса должны быть меньше размеров котлована под фундамент на 10 см. При установке решетки от ее краев до краев котлована должны остаться зазоры – 5 см

В качестве подставок можно использовать кирпичи, камень или металлические профили: уголок, трубу, швеллер и прочее. Есть в продаже специальные подставки из пластика или стали.

Проводят заливку подготовленного котлована бетонным раствором марки не ниже М300. Его обязательно утрамбовывают, чтобы удалить воздух.

Каркасный гараж из профтрубы. Проектирование

Для строительства вам обязательно понадобится чертеж гаража из профильной трубы. Он помогает рассчитать нужное количество материалов для строительства и позволяет правильно выполнить все этапы работы.

Простенький чертеж гаража из профильной трубы.

Выбрать размеры будущего сооружения вы можете самостоятельно в зависимости от марки автомобиля. Чаще всего я строил гаражи размерами 3 на 6 и 4 на 6 метров. Но если вы планируете обустроить там место для хранения запчастей или инструментов, а тем более – мастерскую, габариты нужно увеличивать.

Дам несколько советов, чтобы вы не попали впросак после окончания работ:

• ширина помещения для транспортного средства должна быть на полтора метра больше самой машины, тогда дверка будет открываться хотя бы наполовину (но раз уж строить, то я бы советовал попросторнее);
• длину гаража нужно делать на 2,5 метра больше, чем длина автомобиля;
• высоту нужно рассчитать так, чтобы потолок был выше верхней точки открытого капота или багажника.

Напомню, что это я привел минимальные размеры, а лучше делать гараж попросторнее. Особенно если у вас не Лада Калина, а Тойота Ленд Крузер.

Размеры гаража зависят от количества машин и их габаритов.

При проектировании нужно сразу учитывать особенности профилированных труб. Чтобы не усложнять себе работу

Я советую сразу обратить внимание на такие моменты:

1. Длина помещения. Нужно рассчитать так, чтобы продольные трубы не нужно было скручивать или сваривать. То есть, для 6-метрового гаража нужно сразу запасаться такими же прямоугольными или квадратными деталями для опорного каркаса.
2. Способ сборки. Это может быть сварной гараж или модульный, с разъемными соединениями.

В первом случае вам понадобится сварочный аппарат и навыки работы с ним. Взамен вы экономите свое время, так как сварить трубы можно очень быстро, и деньги, которые иначе пойдут на покупку дополнительных соединительных элементов.

Модульный гараж можно собрать в чистом поле.

Несмотря на все описанные преимущества, я предпочел второй вариант. Да, пришлось купить несколько десятков дополнительных кронштейнов, но взамен я получил гаражик, который имеет много дополнительных плюсов лично для меня:

• легкая сборка для одного человека;
• возможность демонтажа и перевозки в другое место;
• возможность расширения конструкции за счет добавления модулей.

Основные недостатки

Есть у металлических сооружений и существенные недостатки. Их несколько:

1. Пожарная уязвимость. Если поблизости сооружения что-то горит, то огонь может переходить на стальной гараж, особенно если при его отделки использовали изоляционные легковоспламеняющиеся материалы.
2. Изначально нет защиты от низких температур и проникновения шума. Стоит учитывать, что температурные скачки становятся причиной образования конденсата. При этом конденсат может выпадать на автомобиль, что негативно скажется на лакокрасочном покрытии. Коррозия – главный враг металла, некоторые детали могут из-за этого начать быстро изнашиваться. Поэтому рекомендуется проводить защиту конструкции от воздействия повышенной влажности.
3. Проблемы в зимний период заключаются в обледенении замков. Из-за этого затрудняется их открытие, повышается износ основных элементов. Кроме этого подобные гаражи затрудняют проведение ремонтных работ в зимнее время по причине низкой температуры. Что касается автомобилей с дизельными моторами, то их сложно завести в холоде, существенно повышается износ конструкции из-за масляного голодания.
4. Если конструкция гаража не закрепляется на участке, то злоумышленники могут получить доступ. Для этого будет достаточно подогнать подъемники и приподнять конструкцию. Небольшой вес сооружения определяет возможность использования домкрата.
5. Небольшая защищенность от взлома также характеризуется тем, что для запирания ворот используется навесной замок. Установить врезной практически не возможно по причине того, что ворота не имеют должной ширины.
6. Особенности конструкции не позволяют прокладывать коммуникации. Отсутствие электричества приводит к тому, что проводить ремонтные работы в подобном гараже будет не возможно.

Подробно рассмотрим особенности гаражей, которые изготавливаются из определенных материалов.

Готовые проекты

Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.

Простые варианты

Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:

Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.

Деревянный гараж на 2 машины Источник es.decorexpro.com

Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.

Проект гаража с кладовой Источник sk-amigo.ru

Выбираем материалы для обшивки и отделки гаража

Если строительство гаража предусматривает наличие металлического каркаса, для возведения стен используют профнастил. Рекомендуется приобретать листы марок «С» или «ПС». Оптимальная высота волны — 10-20 мм. Если используются самые недорогие полотна с 8 мм волной, следует учесть, что эти листы требуют более тщательного крепления к «скелету» постройки.

Если основной материал — древесина, у владельца постройки неизбежно возникает вопрос: чем обшить снаружи деревянный каркас? Здесь простор для выбора широк: можно использовать качественные доски, ОСБ, влагостойкую фанеру, сэндвич панели.

Отделка внутреннего пространства гаража может быть выполнена из фанеры, гипсокартона, блок хауса, пластиковых панелей. Для утепления стен и перекрытий используют пенопласт или минеральную вату.

Простой гараж из профнастила своими руками Металлический гараж можно построить своими руками Металлический гараж пенал Руководство: как построить гараж из досок своими руками

Начало монтажных работ – подготовка строительной площадки и устройство фундамента

Подготовительные работы считаются наиболее важными при любом строительстве. От качества подготовки места для возведения объекта будет зависеть ровность фундамента и надежность всего нового здания. После выбора подходящего места на участке, необходимо расчистить периметр и тщательно выровнять местность.

Площадка под застройку должна быть больше периметра возводимого объекта на 50–60 см с каждой стороны. После разметки с земли необходимо удалить плодородный слой почвы глубиной от 15 до 20 см. Проще всего вырыть такую яму с помощью специальной техники, хотя при некоторой сноровке и наличии свободного времени можно обойтись лопатой и сделать все самому. Дно выкапанной ямы обязательно нужно утрамбовать вручную или с помощью катка.

Для строительства каркасного гаража подойдет любой тип фундамента, так как постройка не будет отличаться большим весом, а значит, не создаст серьезной нагрузки на подготовленное основание. Однако помимо самого строительного объекта при выборе фундамента нужно учитывать и вес автомобиля, который будет стоять в гараже. Специалисты рекомендуют для каркасных объектов создавать плитный или ленточный фундамент.

После определения типа фундамента необходимо наметить угловые точки периметра под стены. Для начала нужно отметить одну угловую точку, в которой устанавливается разметочная обноска. К обноске привязывают шнуры – по два на каждую сторону при устройстве ленточного фундамента, в этом случае расстояние между шнурами будет задавать ширину планируемой ленты. Шнуры растягивают по сторонам будущего фундамента на всю длину, после чего фиксируют на противоположных обносках.

Крайне важно сделать все углы будущего здания прямыми. С помощью перекладины установленной обноски можно в определенных пределах перемещать точку фиксации на ней шнура. Чтобы убедиться в прямоугольности углов, можно измерить диагонали прямоугольника, они должны быть одинаковыми по длине

Чтобы убедиться в прямоугольности углов, можно измерить диагонали прямоугольника, они должны быть одинаковыми по длине.

Каркасный гараж можно построить на бюджетном столбчатом основании. Фундамент из опор отличается простотой монтажа, его можно сделать самостоятельно и он прекрасно подходит для последующего настила дощатого пола, который должен быть достаточно прочным и надежным, чтобы выдерживать вес автомобиля.  Столбчатый фундамент можно сделать из разных материалов. Обычно для устройства такого основания используют железобетонные конструкции, бетонные блоки, кирпич или комбинируют сразу несколько материалов.

Ленточный фундамент отличается большей сложностью в обустройстве и требует намного больше времени, так как в строительстве придется использовать бетонный раствор, который достаточно долго набирает прочность и застывает. Главным преимуществом ленточного основания под каркасное строение является то, что он дает широкие возможности по созданию смотровой ямы. Пол гаража на ленточном фундаменте можно делать как деревянным, так и бетонным.

Третьим по популярности типом фундамента для строительства каркасных сооружений является плитное основание. Оно считается наиболее сложным и затратным при строительстве, так как требует создания целой системы утрамбованных слоев из разных материалов, поверх которых уже заливается бетон. Достоинством плитного основания является его высокая прочность, надежность и долговечность.

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.
2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
4. Полости внутри свай залить бетоном.
5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.

2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

   Угловые соединения бруса нижней обвязки должны быть тщательными

3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

   Установка угловых стоек должна контролировать строительным уровнем

4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

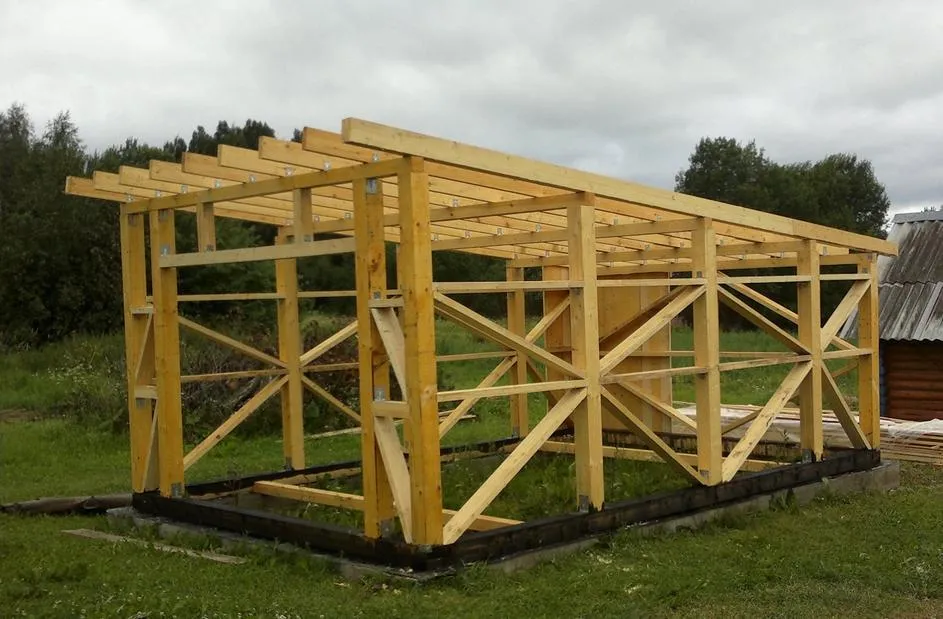

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

• металлопрофиля;
• листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

• штукатурка;
• покраска;
• облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Особенности конструкции каркасного гаража из металлопрофиля и дерева

В любой постройке каркасного типа обязательны три типа элементов: вертикальные стойки, горизонтальные пояса (обвязка) и элементы крыши. При этом, вне зависимости от типа крыши (одно- или двускатная, для гаража редко применяются более сложные конструкции) могут использоваться как стропила, так и фермы. Устройство чернового пола в гараже не обязательно, удобнее использовать стяжку по трамбованной подушке на грунте, перекрытия также устраиваются редко.

Положение стоек каркаса и обвязки зависит от размеров помещения, планируемой обшивки и утепления. Как правило, гаражи не имеют значительной высоты, поэтому стены выводятся до 2…2,5 м. На такую высоту достаточно нижней и верхней обвязки с одним-двумя промежуточными поясами. Расстояние между стойками составляет 0,6…1,2 м (для металлического каркаса с сечением более 50х100 мм можно увеличить шаг до 1,5…2 м).

Важно: поскольку проем ворот в гараже достаточно велик, необходимо усилить обвязку поверху и внизу, а также увеличить сечение боковых стоек

На схеме ниже показан простейший вариант для односкатной крыши. При небольшом расстоянии между противолежащими стенами можно обойтись без дополнительных стоек и подкосов.

Для небольшого строения подойдет также простейшая двускатная крыша на мауэрлате.

Для более крупных зданий потребуются опоры конька, а также дополнительные стойки. Если в гараже есть внутренняя несущая стена, можно использовать опоры конька через стойки на лежень.

Учитывая, что настил крыши гаража чаще всего устраивается из рулонных материалов, логично использовать сплошную обрешетку по стропилам из обрезной, необрезной доски или фанеры.

Необходимые инструменты

Для монтажа каркасного гаража из дерева своими руками Вам понадобятся следующие инструменты:

1. Измерительные рулетки, линейки, маркеры и карандаши. Чтобы правильно выполнить измерения и разметку.
2. Строительный уровень, гидроуровень или профессиональный лазерный уровень.
3. Молотки, клещи, отвертки, шуруповерт или электродрель. Для крепления каркаса гвоздями и шурупами.
4. Лопаты — штыковые совковые для проведения земляных работ по подготовке опалубки для фундамента.
5. Емкость для приготовления бетона и бетономешалка. В случае самостоятельного приготовления бетона для заливки фундамента.
6. Ручная пила, электролобзик или ручная циркулярная пила для резки древа. Подойдёт и электрическая цепная пила.

Рассмотрим, как построить каркасный гараж из дерева.

Установка вертикальных стоек и поперечных балок каркаса

Закончив с нижней обвязкой, можно приступать к вертикальным стойкам из бруса 100х100х6000. Они, согласно нашему чертежу, будут иметь высоты 2685 мм по высокой стороне каркаса и 1900 мм – по низкой.

После установки стоек соединяем противоположные стороны каркаса (высокую и низкую) поперечными балками. Стойки под гаражные ворота со створками 1700х2500 и под дверь — брус 100х150. Крепление стоек с нижней обвязкой и поперечной балкой — соединение типа «шип-паз».

Каркас гаража из бруса «Скелет» нашего гаража фактически готов. Осталось поставить подкосы (брус 100х100) под угловые стойки, которые убираются после постановки стропил с посадочными местами для опорных балок. Стропила — доска 50х150х4500. По завершении каркаса можно переходить к кровле и обрешетке.

Необходимая проектная документация

1. Эскизный проект.
2. Трехмерная модель.
3. План фундамента.
4. Ситуационный план. В этом документе должны быть отражены высотные отметки и оформлена привязка к постройкам, уже присутствующим на участке.
5. Схема монтажа элементов каркасной конструкции.
6. Схема установки стропил.
7. План цоколя.
8. Чертежи всех элементов кровельной конструкции.
9. План системы водоснабжения и отведения канализационных стоков.
10. Подробная пояснительная записка с указанием особенностей строительства, важных технических характеристик, конструкций, стройматериалов и пр.

Перечисленные чертежи сделают работы по обустройству гаража максимально простыми и удобными. С их помощью на выполнение необходимых строительных мероприятий уйдет минимальное количество времени.

Однако составить такой подробный проект без наличия требуемых навыков крайне сложно. В подобных ситуациях остается либо обращаться к профессионалам, либо же подбирать подходящие чертежи в открытых источниках.
