Канализация для бани: 6 правил выбора

Яма против канализации

Устройство слива в бане может предусматривать отведение сточных вод в сливную яму или централизованную канализацию. Чем хорош первый вариант, и чем он уступает второму:

  1. Водоотведение в бане в индивидуальный септик позволит не зависеть от бюрократической машины «Горводоканала» и муниципальных властей. Не нужно никаких согласований технической документации, разрешений, проектов. Рассчитываем только на себя, собственные знания и силы. В большинстве случаев, это ключевой и самый решительный аргумент.
  2. Отсутствуют периодические ежемесячные платежи за сточные воды.
  3. Не нужно беспокоиться о периодическом появлении заторов и иных неприятных последствий пользования отечественной канализационной сетью. Особенно ярко негативные последствия проявляются в период выпадения обильных атмосферных осадков. Ситуацию усугубляет недостаточное сечение запроектированных магистралей при неуклонном росте количества абонентов. Качество технической реализации коммуникаций с соблюдением обязательных уклонов, чистоты сопряжений, углов — далеко не самая сильная сторона нашего коммунального хозяйства.
  4. В большинстве случаев, объем работ и уровень издержек для врезки в централизованную сеть превышает аналогичный показатель при обустройстве собственного локализованного септика.


В тоже время, сливная яма для бани может таить в себе и неудобства в использовании, и даже определенные угрозы:

Обустраивая слив для бани своими руками, особое внимание следует уделять структуре грунта в месте закладки септика. В определенных случаях возможно проявление так называемого «насыщения» подлежащих грунтов влагой, в результате чего они получают свойства плывунов, с резкой потерей своей несущей способности;
Располагать яму необходимо на расстоянии не менее 4500 мм от линии фундамента бани

Некоторые практикующие эксперты исповедуют такое правило: кромка сливной ямы должна располагаться от линии фундамента бани на расстоянии не меньшем, чем полная высота строения, — от подошвы цоколя до его конька;
Сливная яма может оказать негативное влияние на естественные источники водоснабжения, такие как скважины, колодцы, родники. О правилах размещения инфраструктуры в пределах участка, мы уже рассказывали здесь;
Грамотно обустроенная яма с большим внутренним объемом — серьезное сооружение, которое требует проведения большого объема земляных работ и последующей утилизации вынутого грунта;
Недостаточно изолированная яма может служить источником неприятного запаха, предметом концентрации проблем сугубо санитарного характера, например, в ряде регионов — рассадником комаров;
Если грунт, в месте закладки ямы не наделен достаточными дренирующими способностями, ее объем небольшой, а водоотвод в бане обильный, необходимо быть готовым к тому, что затраты на услуги ассенизаторской бочки станут постоянной строкой расходов, которые в ряде случаев превысят платежи на счет горводоканала по оплате канализации.

Несколько особняком стоит выполнение работ в таком контексте, как слив в бане на винтовых сваях. В чем здесь вся соль? Винтовые сваи непосредственно выполняют роль несущего узла, который воспринимает и равномерно распределяет статическую нагрузку строения. Протяженной линии соприкосновения с грунтом нет, в меньшей степени такая конструкция подвержена и размыванию, как в случае с ленточным фундаментом. Поэтому, в некоторых случаях выгребную яму располагают непосредственно под баней. Единственное условие — необходимо обеспечить возможность для удобного доступа к сервисному лючку со стороны ассенизаторов. Шланг вакуумной бочки не настолько гибок и подвижен, чтобы его можно было использовать в очень стесненных условиях.

Если еще немного остановиться на вопросах обустройства септика, то вероятно необходимо отметить еще одну простую и эффективную конструкцию, такую как сливная яма из покрышек для бани. В условиях сельской местности, а тем более дачного участка, когда обустройство полноценной ямы затруднительно, в качестве основных элементов, формирующих окружность ямы, можно использовать отработанные покрышки от грузового автотранспорта. Большое количество типоразмеров позволит оформить яму самого различного сечения, а если удача улыбнется и удастся заполучить покрышки от сельскохозяйственной техники, то при небольшом бюджете можно соорудить яму приличной кубатуры, которая может обслуживать баню, используемую не время от времени, а постоянно. Наибольшее распространение получили передние и задние покрышки от тракторов Т-150К, К — 700, К-701, задние от ЮМЗ — 6, МТЗ — 80/82.

Установка смотровых колодцев

Задача таких колодцев – обеспечить доступ к трубе в местах возможного ее засорения (поворот, разветвление).


Пример размещения колодца смотрового типа

Для канализационной системы для бани нет смысла делать смотровые колодцы большого диаметра. Как показывает практика, вполне достаточно одного метра. Ограничений по материалам нет, единственное требование к ним – обеспечение гидроизоляции.

Можно купить готовые пластиковые конструкции, цена на них относительно невысокая, а широкий ассортимент подобной продукции позволяет подобрать конструкцию практически под любую конфигурацию канализационной системы.

Колодец необходимо обеспечить надежной термоизоляцией, чтобы труба не замерзла зимой. Установка смотровых колодцев производится по тому же принципу, как дренажных колодцев и септиков.

В статье мы рассмотрели основные моменты, на которые следует обращать внимание, когда обустраивается канализация в бане, как видите устройство данной системы не представляет сложностей. Тем, кто владеет небольшими строительными навыками и имеет свободное время, не составит труда как подвести канализацию, так и обеспечить водоснабжение бани. Если вы сомневаетесь в своих силах, то такую работу лучше перепоручить специалистам, но стоимость проекта в таком случае существенно возрастет

Если вы сомневаетесь в своих силах, то такую работу лучше перепоручить специалистам, но стоимость проекта в таком случае существенно возрастет.

Вариант #2: выгребная яма ↑

Перед строительством выгребной ямы необходимо выяснить глубину залегания грунтовых вод. Если они расположены высоко, то эта схема канализации в бане не подходит, лучше выбрать другой вариант. Чтобы получить представление о водоносных горизонтах, можно выяснить, на какую глубину выкопаны питьевые колодцы в районе, но более надежный метод – гидрогеологические исследования.

Объем выгребной ямы зависит от режима эксплуатации бани

Важно при расчетах добавить дополнительный объем, чтобы яма не переполнилась, если количество парящихся или частота посещений бани будут выше запланированных. Необходимость укрепления стенок ямы зависит от плотности грунта на участке. Если есть вероятность обрушения, их обкладывают кирпичом или бетонируют

Если есть вероятность обрушения, их обкладывают кирпичом или бетонируют.

Яму располагают не более чем в 2-2,5 метра от бани, а сливную трубу к ней следует уложить под уклоном по прямой, без изгибов. Расположение трубы учитывают еще на этапе проектирования бани. Трубу устанавливают перед началом обустройства пола, после этого можно бетонировать пол, укладывать плитку или любое другое покрытие. Чтобы в трубе не образовывались засоры, сливное отверстие закрывают решеткой.

Кирпичная выгребная яма

Монтаж внешней канализации — выбираем место для септика

Монтаж внутренней системы канализации

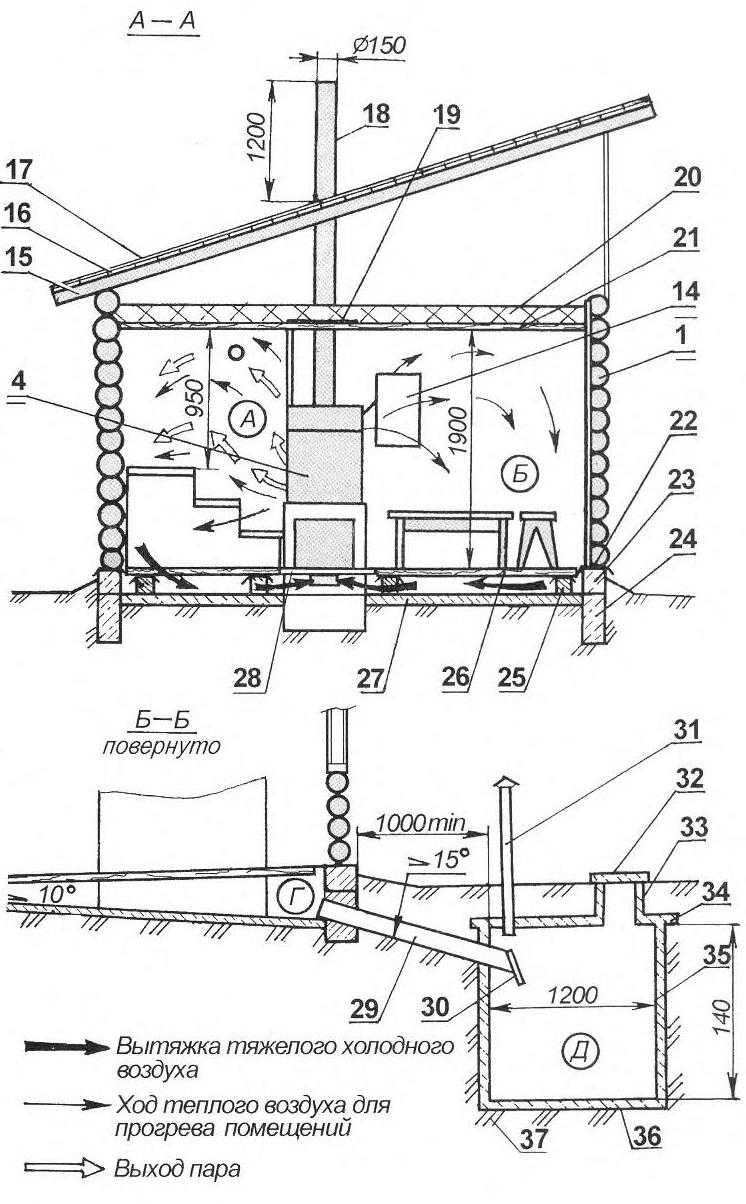

Канализация в бане: принцип изготовления

Баня является довольно специфическим строением, которое нуждается в определенном подходе при изготовлении. Особого внимания заслуживает система слива, поскольку она значительно отличается от подобных конструкций в обычном доме. Учитывая это, канализация в бане изготавливается по  особой технологии с учетом специфики каждого помещения.

Любительское фото основной системы слива, которая вводится в помещение через фундамент

Принцип изготовления

Внешний вид слива замурованного в бетонный пол с определенным наклоном

Организация слива

  • Прежде всего, стоит отметить, что полы в данном строении лучше всего изготавливать из бетона, а поверх них монтировать на лагах половую доску. При этом между ней создают небольшие щели, чтобы вода могла стекать на защищенную гидроизоляцией поверхность.
  • Основная канализация бани располагается в помывочной. Для этого при создании фундамента в нем делают отверстие, в которое устанавливают сливную трубу. Ее фиксируют под небольшим углом, направляя в выгребную яму или систему.

Принцип фиксации главной сливной трубы с созданием определенного наклона

Под половым покрытием необходимо создать гидравлический клапан. Он будет защищать помещение от неприятных запахов и холодного воздуха снаружи. Для того чтобы реализовать такое устройство канализации в бане можно использовать специальные сифоны, которые продают в любых хозяйственных магазинах.

Принцип действия водяного затвора в канализации

Далее перед началом создания бетонных полов в сифон вставляют сливную трубу с воронкой, которую заливают, оставляя на поверхности только сливную часть. Необходимо отметить, что перед тем, как приступать к изготовлению пола ту часть системы, которая будет соприкасаться с цементом, нужно защитить демпферной лентой, чтобы при расширении поверхности в результате нагрева она не повредила материал.

Совет! Перед установкой трубы необходимо дополнительно утеплить, чтобы при сильных морозах вода в них не замерзала и не создавала пробки.

Реализация водяного затвора с использованием различных угловых соединений

Трапы

Дальнейшее устройство канализации бани представляет собой изготовление трапов.

  • Для начала сразу следует отметить, что все данные работы производятся во время изготовления полов.
  • Все поверхности при их заливке делают под небольшим уклоном к той стене, которая ближе всего расположена к помывочной, поскольку канализация из бани выходит именно из этой комнаты.

Простейший вид реализации канализационного слива без вывода наружу

Изготавливают трапы в самой низкой точке помещения. Для этого перед заливкой полов на поверхность устанавливают половинки труб, которые также монтируют под наклоном к общему стоку. Такие изделия можно создать своими руками или приобрести готовые элементы на рынке строительных материалов.

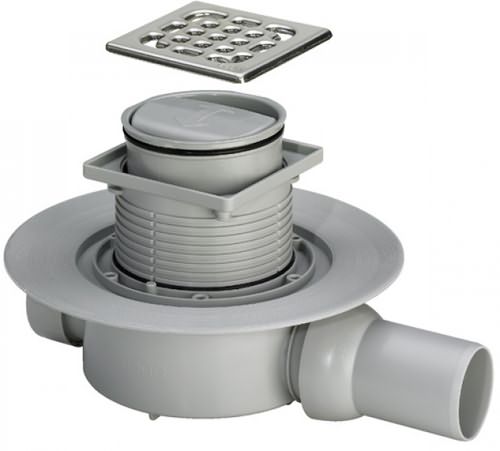

Специальные трапы с защитой, которые предполагают подключения к трубам

  • После того, как полы будут залиты, на них нужно нанести слой гидроизоляции. В качестве него стоит применять специальную мастику. В современных магазинах продается специальный состав, изготовленный именно для бани, который отлично переносит высокую температуру и не выделяет вредных веществ.
  • Стоит отметить, что инструкция по монтажу предполагает организацию слива в бане таким образом, чтобы вода, которая проникает через щели в половой доске, по наклонной поверхности попадала в трапы, а оттуда в основной слив, расположенный в помывочной.

Специальный слив, который предполагает не только центральный отвод воды, но и имеет окантовочную грань для стыковки с трапами

Данная система довольно проста и практически никогда не забивается. Для ее обслуживания достаточно пролить пол большим количеством воды с антибактериальными добавками. При этом нужно помнить, что цена конечного изделия будет настолько мала, что по сравнению с другими принципами организации слива ее можно назвать бесплатной.

Совет! Если в качестве финишного покрытия будет использоваться плитка, то трапы необходимо делать открытые, вровень с поверхностью.

Оригинальное решение с созданием большого гидравлического затвора, общего трапа и вывода в канализацию или сливную яму

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что изготовление канализационной системы в бане своими руками является довольно сложным процессом, который затрагивает создание фундамента и бетонирование полов.  При этом канализация в бане может быть разной, хотя использование сливных трапов настолько просто, что его применяют практически повсеместно.

9ban.ru>

Яма против канализации

Решая, что лучше устроить на участке – выгребную яму для бани или стационарный септик (который является вариантом автономной канализации) берут в соображение следующие

преимущества и недостатки

этих устройств:

  • срок эксплуатации – у септиков он больше в разы;
  • экологическая безопасность;
  • практичность, удобство в использовании;
  • объём устройств ( у септиков есть целый «модельный ряд», максимально соответствующий разным запросам потребителей).

Недостаток у септиков только один – высокая цена. Зато выгребная яма недостатков имеет гораздо больше. Это и заиливание, и необходимость регулярных чисток, и неизбежное попадание в почву вредных веществ, которые не все являются «удобрениями».

Затворы “мокрого” типа

Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.

Вечное колено

Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.

Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».

Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.

Плоский гидрозатвор

Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.

Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.

Важно! В данном случае использование скользящего переходника является обязательным условием, чтобы коробку гидрозатвора не сорвало с трубы из-за расширения пластика от горячей воды в бане. Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе

Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней

Тогда как в колене сильфона водяной затвор продержится 3-4 дня

Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня

Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.

Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.

Поплавковый аппарат для организации слива в бане

Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.

Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.

Эффективная система слива в бане

Организовать надежный слив в бане своими руками достаточно просто, главное – внимательно изучить пошаговое руководство и следовать всем изложенным рекомендациям.

Как правило, основные работы проводятся на этапе закладки фундаментного основания – столбчатого или ленточного типа.

Вначале выкапывается траншея под фундамент. Готовится сточная яма там, где предполагается размещение полов моечной и парилки. От ямы прокладывается траншея подходящей глубины с учетом уровня расположения подземных вод. Она предназначается для установки трубы слива для вывода стоков из ямы в специальную накопительную емкость или колодец

При укладке трубы под фундамент важно соблюдать уклон слива в 5 градусов. Для предотвращения ее промерзания дополнительно используется современный теплоизолирующий материал

Закладка основания с обустройством гидроизоляционной защиты. По внутреннему периметру фундамента снимается верхний слой почвы, при этом учитывается уклон в 11 градусов от ямы по отношению к стенам фундамента. Чтобы сохранить уклон, его скаты засыпаются щебнем средней фракции и трамбуются

Также можно использовать бетонную смесь, но перед этим следует обустроить отверстие для слива. После организации ямы и сточной системы на фундамент монтируются каркас и деревянные балки для перекрытия. При этом фундамент подлежит дополнительной гидроизоляции, а балки – обработке антисептическими препаратами. Поверх балок монтируются доски толщиной в 2 см, которые являются основой для банного пола. Минимальное расстояние между отдельными элементами составляет 5 мм.

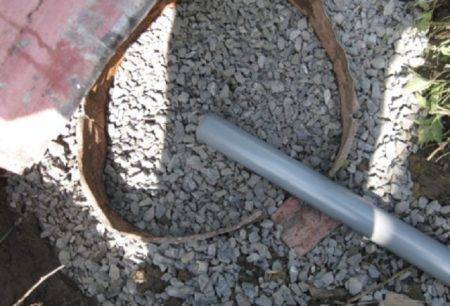

Устройство дренажного колодца

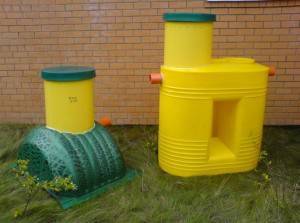

Бюджетная модель для бани

Модель Тритон-Мин

Какое оборудование использовать в качестве очистной установки для таких помещений? Чаще всего выбирают модели эконом класса. Среди них самым популярным считается модель Тритон-Мини. Его пиковая нагрузка составляет до 500 литров, этого объема вполне хватит для принятия банных процедур семье из 5 человек.

Обычно эта модель оборудования поставляется в комплекте с инфильтраторами, поэтому на выходе получается очищенная техническая вода, соответствующая существующим стандартам.

Принцип работы устройства основан на методе механического отстаивания. При этом тяжелые частицы оседают на дно, а жидкость очищается под влиянием анаэробных бактерий и по трубопроводу поступает в инфильтратор, а оттуда на аэрационные поля.

Емкость хотя и имеет невысокую цену, но способна производить вполне качественную очистку стоков. К достоинствам конструкции можно отнести компактные размеры и небольшой вес, поэтому модель Тритон-Мини легко транспортировать и устанавливать. Емкость устройства выполнена из морозоустойчивого материала и может выдерживать даже большие морозы.

Смотрим видеообзор, популярных моделей, Топас и Юнилос:

Если в вашей бане предусмотрен санитарный узел, то тогда лучше выбирать септик для бани с туалетом глубокой очистки Топас. Он оснащен фильтрами и отстойниками и отличается высокой производительностью. Добиться этого результата позволяет многоуровневая система, используемая в модели Топас. Однако при его установке нужно продумать организацию почвенной доочистки.

К достоинствам модели следует отнести:

  • Легкость в монтаже, он может устанавливаться на любых видах грунта;
  • Доступную цену;
  • Неприхотливость в обслуживании, достаточно одного-двух профилактических осмотров в год;
  • Долговечность.

Правильная установка септика

Схема монтажа

Выбрав место под строительство очистной системы нужно определиться с моделью. Возможно это будет выполненная своими руками. Как сделать такой септик для бани? Информации по его обустройству очень много, остается выбрать подходящую систему. Но все же независимо от того, из какого материала он будет выполнен, сначала подготавливают котлован.

Он должен быть шире емкости не менее, чем на 15 см. Глубину определяют по высоте камеры плюс 10 см необходимые для заливки основания.

В готовый котлован опускается септик и производится засыпка пространства между стенками котлована и емкости гравием или щебнем.

При этом нужно помнить о трубах и вентиляционных отверстиях септика, которые необходимы для подачи и вывода стоков, а также отвода скапливающихся газов.

Заключение

Какую модель септика выбрать для бани? Чаще всего отдают предпочтение промышленным изделиям, обладающим надежной конструкцией, способной прослужить много лет. Но при этом следует учитывать, что баня используется не каждый день, а значит выбирать модель следует с учетом этой особенности. Так как не все производимые септики способны эффективно работать при периодическом использовании.

Установку очистной системы для бани можно выполнить самостоятельно, но в таком случае нужно заранее получить консультацию у специалистов. Ведь в случае неправильно выполненного монтажа септика могут возникать сложности с эксплуатацией оборудования.

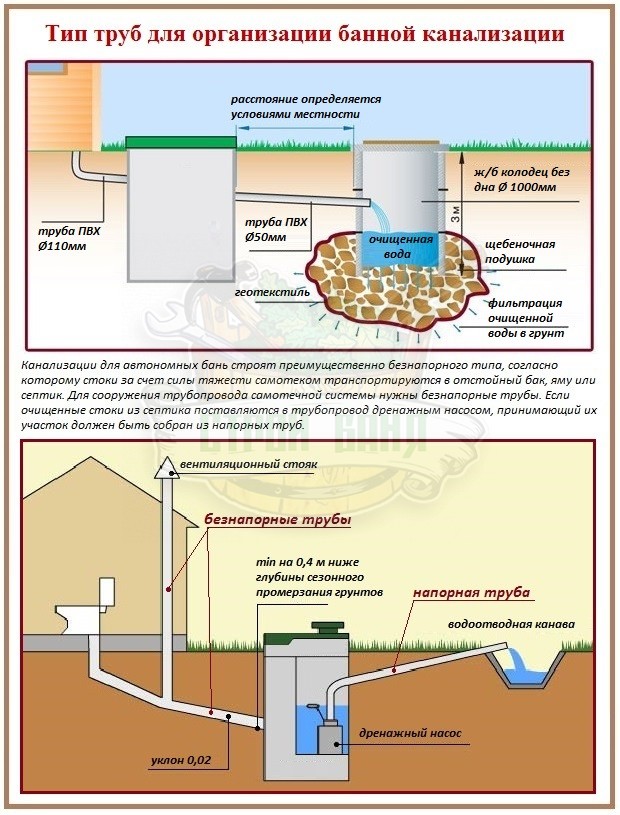

Выбор необходимых материалов

Перед тем, как сделать надежную канализацию для бани, необходимо выбрать качественные элементы трубопровода.

Для прокладки внутренней и наружной сети на современном рынке представлено несколько видов труб.

Основные среди них:

При прокладке автономной канализации на загородных участках наибольшее распространение получили именно пластиковые трубы.

Они выпускаются с раструбами и без них. Для упрощения монтажа длинномерных изделий к ним выпускаются фитинги и другие фасонные элементы.

Для прокладки горизонтального трубопровода в стенах постройки выбирают трубы серого цвета D110 см, для вертикальных отводков при монтаже приемников – трубы D50 мм и D110см.

При прокладке наружного трубопровода – ПВХ трубы желто-красного цвета такого же размера. Для состыковки элементов разного диаметра задействуют переходники.

Как сделать слив в бане под полом

При банных процедурах вода стекает непосредственно на пол (если речь не идет о принятии душа в специально оборудованной душевой кабине). Следовательно, этот пол должен либо пропускать воду ниже, в водосборник, либо быть водонепроницаемым и устроенным с уклоном к водосборнику. Первый тип конструкции реализуется при устройстве деревянных полов с намеренно оставленными щелями или деревянной решетки.

Вода, проникая в щели, стекает ниже, в подвал или через дощатый пол на грунт, постепенно испаряется. Доски высыхают и становятся готовы к новому использованию.

Однако такой пол все же сохнет достаточно долго (особенно при небольшом зазоре между настилом и основанием), поэтому лучше устраивать двухслойный деревянный настил, как показано на рисунке ниже.

В таком варианте вначале устраивается черновой настил с промежутками между досками 20…50 мм, далее укладываются лаги так, чтобы обеспечить сток к сливному отверстию, после – еще один слой досок с уже меньшими (10…15 мм) промежутками. Разумеется, доски чистового пола укладываются так, чтобы зазоры между ними не совпадали с щелями в нижнем слое. Но такой вариант приемлем в основном для «летней» бани, когда сквозняки и холод снизу не критичны для температуры в парной и помывочной.

Другой, относительно бюджетный вариант «холодного» пола – установка лаг на асбестовые или другие трубы.

При этом трубы кладутся на уплотненной щебнем и песком подушке, а лаги – непосредственно на трубы. В этом случае протекающий пол проветривается лучше, а вода уходит в грунт через слой щебня и песка, очищаясь таким образом. Кроме того, уплотненная подушка не дает влажной почве так быстро расползаться.

Интересно: если нет желания или возможности устраивать подушку по всей площади подполья, можно сделать более тонкий слой и выполнить траншею с большей глубиной в месте наиболее активного стока.

Особенности подключения к центральной канализации

Строительство собственной наружной части отвода влаги не потребуется, если недалеко проложена магистраль централизованной канализации. Для подключения придется потратить определенное время и финансы на следующие мероприятия:

  • заключение договора с геодезической компанией на разработку схемы подключения;
  • получение технических условий от организации, в чем ведении находится канализационная магистраль;
  • согласование документации с архитекторами;
  • получение разрешений в автоинспекции (при прокладке трубы под дорогой), коммунальными службами и другими заинтересованными организациями;
  • проведение подключения в присутствии официального представителя компании
  • заключение договора на канализационное обслуживание с установлением тарифа оплаты.

Разрешение на подключение выдается при предоставлении таких бумаг: план участка с расположением бани и схемой внутренней канализации; документы на право владения участком; план-схема подключения, согласованная в установленном порядке; разрешительные документы от архитекторов и других организаций; письменное согласие соседей. Многие проблемы с оформлением и технической стороной вопроса разрешатся, если привлечь специализированную компанию. Она обеспечит весь комплекс работ до полного подключения и при необходимости – сервисное обслуживание.

Главные особенности

В осовремененной бане укладываются разные приспособления сантехники. Например, в парилке находится сливающий трап. Сквозь его водица устраняется с пола. Вначале она заходит в сифон с гидрозатвором, а затем в трубы канализации.

На сливном проёме устанавливается сетка для недопущения попадания мусорных частиц в систему. В осовремененной бане имеется помещение для душа. В нём тоже устраивается сливной трап.

Для него также создаётся механизм слива нечистот. Методика как для жилого дома. Помимо всего модернизированная банька снабжается прачечной. Теперь при укладке канализации применяются полимерные трубы.

Им свойственна устойчивость к коррозии, хорошая пластичность, малый вес.

  1. При укладывании канализационной развязки в доме, часто применяются трубы d: 50, 110 мм. Добавочно используются муфты, переходники, тройники, крестовины, отводы в 45 и 87 градусов.
  2. Подобные детали находят применение в обустройстве уличной канализации. Только здесь один d: 110 мм. В уличных условиях, трубы канализации выкладываются ниже уровня замерзания грунтов. Их нужно выложить на прослойку дренажа. Укладка труб происходит с заглублением на 30-40 см пониже горизонта замерзания грунтов. Для меньшего объёма земляных работ применяется греющий кабель к трубам для стоков.

Удлинённость уличной части канализации зависит от нахождения бани на делянке. Отработанные воды из строения переводятся в септик с ёмкостью фильтров или в сливную яму. Если возможно, система подсоединяется к работающей центральной канализации.

Локальные очистные сооружения для бани

Если позволяют средства и гидрогеологические условия на участке строительства, можно установить локальные очистные сооружения, позволяющие получать условно чистые воды из хозбытовых стоков с последующим выпуском их на рельеф, на поля фильтрации или в любую канаву для дождевых стоков.Промышленностью сегодня выпускаются локальные очистные сооружения различных размеров и конструкций. Но почти все они имеют похожий принцип устройства. По сути это тот же септик, но оборудованный системой выпуска сточных вод после их очистки от механических и биологических примесей внутри сооружения локальной очистки.В конструкции таких очистных сооружений, как правило, выделяется 2-3 объема, использующиеся в качестве гравитационных фильтров-отстойников, соединенных между собой перепускной трубой.Такие секции за счет расширения по ходу движения сточных вод замедляют их скорость, приводя к выпадению взвесей. Очистившиеся от примесей сточные воды перемещаются в следующую секцию:

Очистные сооружения могут оборудоваться дополнительными блоками фильтрации для более высокой степени очистки:

Сооружения локальной очистки могут быть оборудованы насосом с поплавковым выключателем для перекачки стоков по достижению определенного уровня:

Такая съема позволяет перекачивать стоки для их выпуска в более удобном месте независимости от вертикальной планировки участка строительства.Очистные сооружения могут иметь производить только механическую очистку стоков (от взвесей. выпадающих в виде ила) или дополнительно оборудоваться системами биологической очистки, обеспечивающими полную переработку биологических загрязнений с помощью активного ила и анаэробного сбраживания. Но и стоимость таких систем значительно выше.

Примерные размеры установки септика с фильтратором показаны на рисунке ниже:

Общие правила проектирования канализации

Что касается нормативных документов, то внимание нужно обратить в первую очередь на СНиП 2.04.03-85, СНиП 2.04.01-85. Все требования, содержащиеся в этих документах, устанавливают предельно допустимые расстояния от септика (дренажного колодца или выгребной ямы) до жилых помещений и мест водозабора

Как сделать канализацию в бани норматив не подскажет, сведения, содержащиеся в нем, пригодятся лишь на этапе планирования.

Для варианта канализации с использованием септика рекомендуется выдерживать следующие расстояние между септиком и другими сооружениями:

  • до жилого дома должно оставаться расстояние как минимум 5 м;
  • до забора, разделяющего дачные участки, должно оставаться не менее 2 метров, а вообще такие вещи как септик лучше смещать вглубь участка;

На схеме указаны рекомендуемые дистанции до септика

самым же главным критерием можно считать расстояние до водозабора, чем оно больше, тем лучше. Если грунт песчаный, то располагать септик лучше на расстоянии 40-50 метров от него. В случае связного грунта это расстояние можно уменьшить до 25 – 30 метров.

Прокладка сливной трубы из бани

Начинается обустройство сливных ям с прокладки сливной трубы, которая будет вести из бани к очистному сооружению:

  • Сооружение сливной трубы начинается при строительстве фундамента для бани.
  • При проведении трубы не допускается поворотов, загибов и стыков. При несоблюдении этого требования, возникает риск образования засоров.

  • После установки сливной трубы производят заливку пола в бане бетонной стяжкой, при этом, пол выполняется с уклоном в сторону трубы. После того, как стяжка высохнет, на пол можно положить кафельную плитку или другой, устойчивый к влаге отделочный материал.
  • Сливное отверстие трубы следует защитить решеткой, чтобы исключить попадание в трубопровод мусора.

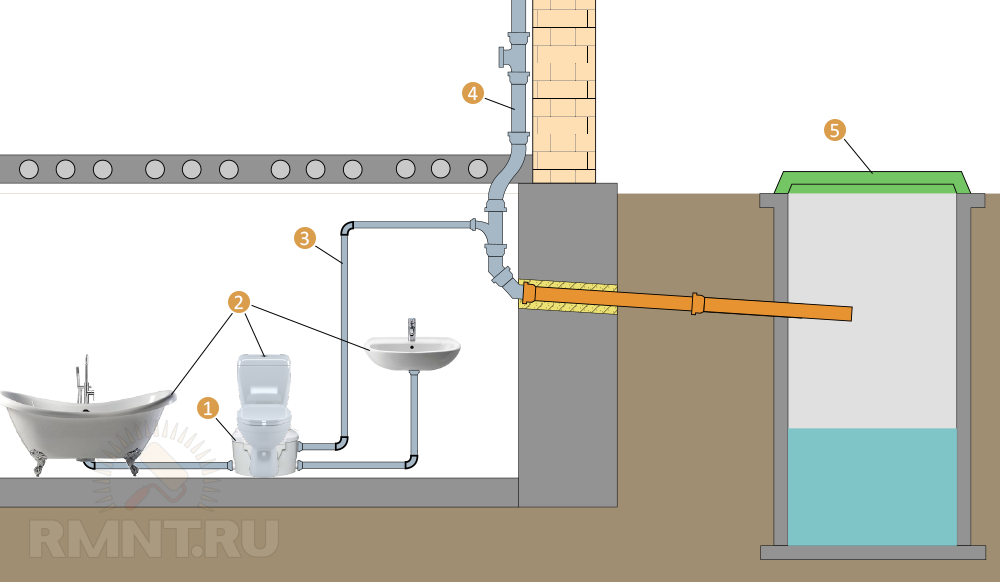

Руководство по проектированию канализации

Основой для этого мероприятия является проект здания – бани, с указанием мест расположения сантехнических приборов. Грамотный проектировщик заранее расположит их все последовательно по одной оси, чтобы упростить монтаж и минимизировать денежные затраты. Последовательность действий при этом может быть следующей:

  • Создать графическое отображение канализационной системы для бани с указанием размеров каждого элемента конструкции внутренней разводки.
  • Предусмотреть на каждом сантехническом приборе подключение через сифон для создания гидрозатворов, в данной статье более подробно раскрыт данный момент.

Перед подключением к стояку устанавливается ревизия.

По мере удаления системы от начальных точек размеры труб можно изменять только в сторону увеличения:

  • от мойки отвод можно устроить из трубы 40 миллиметров;
  • от душевой комнаты через трап сливную трубу лучше установить диаметром 50 мм;
  • отводная магистраль наружной канализации выбирается в размере 100 миллиметров. Так же, как соединительные участки между отдельными секциями многоступенчатого септика.
  • В месте подключения отводных труб к стояку необходимо предусмотреть установку воздушного клапана, предотвращающего срыв водяного затвора в сифонах. Установка фановой трубы в большинстве случаев неприемлема.
  • Трубы наружной канализации для бани нуждаются в утеплении с использованием греющего кабеля. В этом случае теплый воздух будет поступать внутрь системы, оберегая ее от замораживания, чреватого разрывом фаянсовой сантехники. Поэтому нежелательно для бани устанавливать фановую трубу, через которую он будет выходить в наружное пространство.

В остальном конструкция канализации для бани не отличается от типовых устройств подобного назначения.

Обзор популярных схем

В заключение

Как известно, баня и вода – два неотделимых друг от друга понятия. Трудно представить себе, как можно мыться без воды. С другой стороны, вода и канализация – также дружно уживаются друг с другом. Поэтому, хотим мы того или нет, но отвод сточных вод из бани придется делать, причем с соблюдением всех технических требований к канализации. Иначе, через какое-то время ваш загородный участок может превратиться в «сточную яму». А при выборе планировки бани неплохо было бы остановиться на том варианте, где есть и вода, и канализация.

В статью: Канализация в бане своими руками – системы, монтаж и чистка

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
