Установка токарного станка в гараж

Критерии выбора

Покупка хорошего токарного станка для работ по металлу – дорогостоящее ответственное дело. Перед принятием решения следует трезво оценить необходимость и параметры оборудования, чтобы окупить потраченные деньги и получить желаемую прибыль от бизнеса. Большим спросом для работы в быту или в мастерской пользуются универсальные модели с числовым программным управлением.

Выбор модели определяется объемом работ, максимальными длиной и диаметром заготовок, с которыми придётся иметь дело. От размеров деталей подбираются технические характеристики станка, указанные в техпаспорте.

Рассмотрим важные параметры при выборе токарного станка нужной модели:

1. Питание. Все токарные станки работают от переменного электрического тока. Большинство моделей для быта являются однофазными и подключаются к сети с напряжением 220 В. Но встречаются агрегаты, работающие от линии 380 В. Они более мощные, производительные, применяются в токарных цехах, автомастерских. Трёхфазное оборудование можно подключить к 220 В через специальные пускатели.

2. Мощность электродвигателя. Она определяет производительность оборудования, типы работ. Настольные модели имеют мощность до 400 Вт. Они имеют ограниченные возможности и набор операций. Промышленные, мощностью более 7000 Вт, справляются с работами любой сложности и точности.

3. Диаметр обработки над суппортом и станиной, высота центров станка и РМЦ (расстояние между центрами). Если детали имеют максимальную длину 450 мм, то РМЦ должно быть не менее 500 мм. Иначе деталь не поместиться в станок. Если максимальный диаметр заготовки 300 мм, то диаметр обработки над суппортом должен быть больше этого значения. Иначе деталь заблокирует работу станка.

4. Масса. Бытовые станки весят в 50-200 кг. Есть мини-модели весом 30 кг. Они не занимают много места, имеют ограниченный функционал, низкую точность работы. Оптимальный вес для бытового оборудования – не менее 80 кг. При таком весе станок обеспечит высокое качество обработки, будет иметь необходимый набор функций.

5. Габариты. Для бытового оборудования этот показатель играет важную роль. Это стационарный агрегат, которому обычно отводится определённое место в помещении. Его располагают так, чтобы на нём было удобно работать, чистить, обслуживать с соблюдением правил техники безопасности.

6. Количество скоростей и способ их регулировки. Переход от одной скорости к другой может быть плавным или ступенчатым. Скорости определяются частотой вращения шпинделя. Максимальное число оборотов влияет на скорость обработки деталей. Средняя частота вращения – 500-2500 об/мин. Оптимальное для работы количество скоростей при ступенчатой регулировке равно 10-15.

7. Перечень операций. Показатель определяет необходимость приобретения нужной модели. Возможность расширения функций за счет покупки дополнительного оборудования повышает ценность агрегата.

8. Литая станина. Она должна быть без трещин и сколов, чтобы выдерживать максимальную нагрузку на оборудование. Чугун – оптимальный сплав для изготовления станины.

9. Обратный ход. Функция, которая отсутствует в некоторых моделях. Её наличие облегчает работу с металлом.

10. Гарантия и ремонт. Любой механизм может дать сбой, поэтому наличие гарантии на узлы и детали имеет большое значение. Профилактическое обслуживание, возможность ремонта – дополнительные преимущества того или иного бренда.

11. Цена. Мощность, габариты, количество функций, производительность, бренд – основные факторы, определяющие цену токарных станков. Продукция малоизвестных производителей может не уступать по качеству известным брендам, но выигрывать в цене.

Технические характеристики

Токарный станок по металлу для гаража настольного типа чаще всего имеет следующие эксплуатационные характеристики:

• кнопка включения – может отсутствовать (например у модели Корвет-2), вращение включается реостатом, регулирующим обороты
• габариты – длина 1,2 – 1,7 м, ширина 0,5 – 0,6 м
• масса – в пределах 120 – 200 кг
• диаметр заготовки – 10 – 20 см над станиной или 5 – 15 см над суппортом
• межцентровой размер РМЦ – 20 – 50 см
• мощность привода – 0,15 – 0,6 кВт

Вариант настольного устройства

Для токарного станка по металлу для гаража используются асинхронные либо коллекторные двигатели 220 В. Конструкции систем регулирования скорости, передачи крутящего момента на винновые валы суппорта существенно отличаются у разных фирм. В некоторых модификациях реверс переключается рычагом, в других для получения обратного вращения приходится перекидывать ремень передачи.

Рычаг переключения скоростей в настольном токарном станке

Большинство токарных станков нарезают только метрическую и дюймовую резьбу в одном направлении. Из отечественных производителей популярнее прочих «Домашний мастер», «Умелец», «Калибр». Вся остальная продукция, независимо от родины бренда, изготавливается в Китае – «Optimum», «Корвет», «JET», «Proma», «DIY».

Нарезание резьбы на токарно-винторезном станке

Например, выпускает токарно-фрезерные модификации Корвет 407, токарные станки Корвет 401 – 403. Автоматическая подача суппорта применяется лишь для нарезки резьбы, обработка, обдирка осуществляется вручную. Патрон оснащается прямыми, обратными кулачками, детали могут зажиматься без патрона в центрах. Самый миниатюрный из них (Корвет 401) оснащен 0,5 кВт электроприводом, оборотами 2 500 об/мин, электронной системой, позволяющей поддерживать одинаковую скорость при любых нагрузках. Сквозное отверстие в шпинделе позволяет обрабатывать 20 см детали.

Настольное устройство по металлу Корвет 401

Корвет 401

Станки оборудуются двигателями 0,5 – 1,5 кВт, РМЦ достигает 40 – 70 см, высота центров 7 – 14 см. Родина бренда – Германия, 95% производства сосредоточено в Китае. Особенностью оборудования является погрешность 0,025 мм и 0,01 мм (перемещения, биения шпинделя, соответственно).

Токарно-винторезный станок по металлу настольного

станок по металлу настольного фирмы Optimum

Настольные станки токарные Weiss имеют минимально возможную вибрацию, звуковое давление. Шпиндель вращается в роликовых подшипниках, после остановки вращения сохраняется возможность автоматического реверса для смещения суппорта. Задняя бабка имеет продольное перемещение с фиксацией положения в пространстве.

Универсальный токарный станок в гараж производства «Weiss»

токарный станок в гараж производства Weiss

Статья по теме:

Оборудование для 3D плитки

Еще один вариант актуального и перспективного бизнеса – это производство 3d плитки.

Для этого понадобится комплект из трех машин: принтер ультрафиолетовой печати, формовочная машина и шлифовальный станок.

Сначала на стекло наносится изображение с помощью УФ-принтера. Изображение можно выбирать любое, по заказу клиента. Далее полученное стекло размещается на обычную керамическую плитку. Между ними укладывается композитный слой и отправляется в формовочную печь. После печи плитку остается пропустить через шлифовальный станок, чтобы сгладить углы и сделать плитку безопасной. В итоге на выходе имеем готовую плитку с 3d эффектом.

Стоимость комплекта такого оборудования в Китае начинается с 12 тысяч долларов. Производительность около 9 квадратов в час.

Рейтинг токарных станков

В ассортименте производителей универсальные модели, специализированные станки по дереву или металлу. Наши эксперты выполнили тестирование, сравнили полученные экспериментальным путем характеристики с заявленными в документации параметрами. При составлении рейтинга учитывались мнения пользователей, профессиональных токарей

Особое внимание уделялось следующим характеристикам:

• Мощность двигателя – укомплектованные трехфазными электромоторами станки способны работать с габаритными заготовками из металла. Двигатели, запитанные от сети 220 В, менее мощные, имеют плавную подачу, что ограничивает круг решаемых задач;
• Вес – тяжелое оборудование обладает максимальной устойчивостью, но предназначено для стационарного применения. Легкие модели можно перемещать, а для работы использовать верстак. У такой техники пониженная точность;
• Частота вращения шпинделя – чем выше скорость, тем лучше мастер справляется с обработкой металла;
• Максимальный диаметр заготовок – допустимые значения влияют на сферу применения;
• Управление – производители выпускают продукцию с механическим и автоматическим управлением.

Не все протестированное оборудование удовлетворило требования экспертов. Сильный люфт, деформированная станина, низкий уровень безопасности – такие станки исключались нашей командой из рейтинга.

Лучшие сверлильные станки

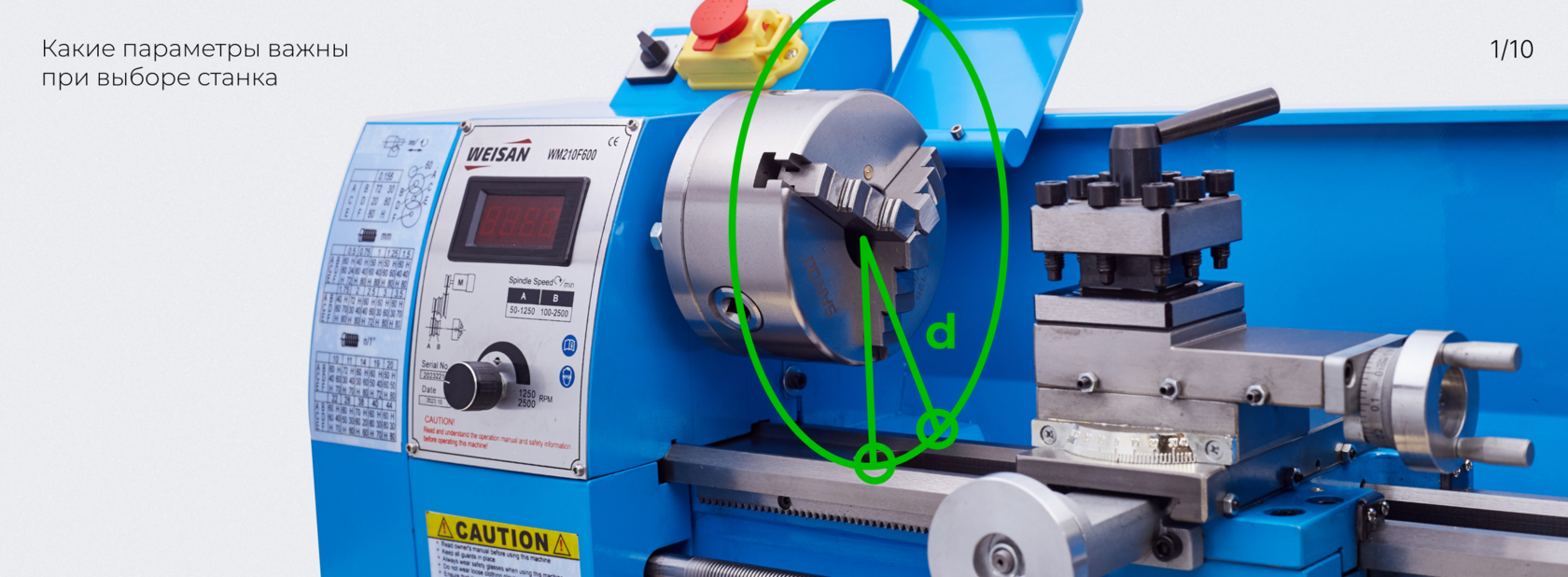

Диаметр обработки над станиной

Диаметр может быть 180, 210, 250, 280 мм. Первые цифры в названии станка — это и есть диаметр обработки над станиной. Например, в нашей модели WM210F400 диаметр 210 мм. Диаметр обработки над станиной влияет на:

• размер заготовки — чем больший диаметр обработки над станиной может обеспечить станок, тем крупнее заготовки он может обрабатывать;
• гибкость производства — если вам нужно обрабатывать детали с различными диаметрами, вам потребуется станок, подходящий под самую крупную из ваших заготовок;
• экономию времени — больший диаметр может также улучшить производительность станка, позволяя обрабатывать более крупные заготовки за один цикл.

Установка и настройка токарного станка 1к62

Токарный станок 1к62 – это универсальный станок, который широко используется в металлообработке. Прежде чем приступить к работе, необходимо правильно установить и настроить станок. Ниже приведены пошаговые инструкции для установки и настройки 1к62.

Шаг 1: Подготовка рабочей площадки

Перед началом установки необходимо убедиться, что рабочая площадка подготовлена должным образом. Убедитесь, что на рабочей поверхности есть достаточно места для станка и все необходимые инструменты и материалы находятся в непосредственной близости.

Шаг 2: Размещение станка

Станок 1к62 достаточно тяжелый, поэтому для его установки необходимо разместить его на прочной и ровной поверхности. Обеспечьте достаточно пространства вокруг станка для обеспечения безопасности и возможности свободно передвигаться.

Шаг 3: Установка инструментов

Установите на станок необходимые инструменты, такие как резцы и заготовки. Убедитесь, что инструменты правильно закреплены и готовы к работе.

Шаг 4: Подключение к электропитанию

Подключите токарный станок к электропитанию в соответствии с инструкцией производителя. Проверьте, что все соединения надежно зафиксированы и электропитание подано.

Шаг 5: Настройка параметров станка

Настройте параметры станка в соответствии с требованиями вашей работы. Определите необходимую скорость вращения шпинделя, подачи и глубины резания. Убедитесь, что все настройки соответствуют заданным параметрам.

Шаг 6: Проверка и испытание станка

Перед началом работы с токарным станком 1к62 проведите проверку всех систем и механизмов. Удостоверьтесь, что станок работает корректно и все функции исправны. Выполните испытание на пустом ходу при минимальных параметрах.

Шаг 7: Подготовка к работе

Приступая к работе с токарным станком, убедитесь, что рабочая зона чиста и аккуратна. Закрепите заготовку на станке и проверьте все установки перед началом фактической обработки.

Следуя этим шагам, вы сможете установить и настроить токарный станок 1к62 для эффективной и безопасной работы.

Особенности и преимущества настольных станков

Вообще, разнообразие моделей просто огромно, однако, все они выполняют похожие функции: обработка металлических и неметаллических изделий. Ко всему прочему, на миниатюрных агрегатах можно получить хорошие навыки. Ещё обзор настольных моделей показывает, что все они имеют различные опции, которые в одном случае будут являться недостатком, а в другом достоинством. Например, большая аппаратура способна выполнять большое количество операций, но если появиться необходимость сделать ремонт, то с демонтажем могут возникнуть трудности. С маленькими машинами ситуация обстоит прямо противоположено.

Техника безопасности на токарном производстве

Что касается особенностей, то они являются конструктивными: небольшие устройства весят немного, что может привести к потере жёсткости станины и проблемам в точности полученных деталей. Также некоторые ручки могут быть сделаны из пластика, что значительно сокращает срок службы данного узла.

Ещё здесь важно знать такое сравнение: настольные токарные станки подразделяются на несколько видов:

• токарно-винтовой (для работы с чёрными и цветными сплавами, для нарезки метрической, дюймовой и другой резьбы);
• токарно-винторезный (отличается очень высокой точностью);
• токарно-карусельный (для обточки крупногабаритных предметов);
• лоботокарный (для работы с трубами или дисками, и здесь ось вращения находится горизонтально);
• многошпиндельный (необходимы для токарной отделки нестандартных изделий) и другие.

https://youtube.com/watch?v=RXogWxUvKVw

Устройства данной категории очень полезны, и каждый специалист сможет выбрать то, что ему по душе

Однако всегда важно помнить про правила эксплуатации, и во время работы соблюдать технику безопасности

Технические требования и техника безопасности

Перед тем, как установить токарный станок, ознакомьтесь с техническими требованиями к нему и, прежде всего, с электротехническими.

Познакомьтесь с техникой безопасности при работе на токарном станке в гараже.

Она состоит из:

Общих требований: не отвлекаться от работы; ограничивать включение станка во время ремонта плакатом; обеспечить исправность двигателя и его ограждение; надёжное закрепление деталей; запрет работать в перчатках или рукавицах; использовать исправную деревянную решётку. Требований перед работой: правильно одеть рабочую одежду с головным убором; возможно подключение станка только в исправном состоянии; подготовить весь инструмент; убедиться в его исправности

Требования во время работы: действовать согласно указаниям; устанавливать и снимать режущие инструменты при полной остановке двигателя; обязательное наличие кожуха на сменных шестернях4 действия со стружкой производить с осторожностью и с применением специального крючка. Требования после работы: выключения двигателя; приведение рабочего места в порядок; уборка инструмента

Внимание! Токарный двигатель должен быть выключен, если:

• временно прекращена работа;
• отключили электроэнергию;
• обнаружилась неисправность;
• необходима чистка, смазка или уборка оборудования;
• необходимо измерить, снять или установить деталь.

Компрессор из старого холодильника

Крутые самоделки для гаража можно конструировать из старой бытовой техники. К примеру, двигатель от холодильника можно задействовать для сборки компрессора, который практически не будет уступать по мощности и функциональности фабричным аналогам. Для сборки потребуются:

• холодильная установка от старого холодильника;
• воздушный ресивер (объём подбирайте под свои потребности, оптимально 10 л);
• манометр;
• регулятор давления;
• шланг, способный выдержать давление не менее 20 бар;
• воздушный фильтр;
• металлические хомуты;
• переходники для подключения шлангов.

Можно использовать заводской ресивер, но обычно это дорогостоящий вариант. По изготовлению ресивера есть и грамотные идеи для гаража своими руками, самое интересное, что для этого потребуется минимум материалов: старый газовый баллон и 3 крана.

В баллоне нужно сделать 3 выхода:

• верхний выводной;
• центральный измерительный (с манометром);
• нижний вводной.

Холодильный агрегат засасывает воздух через нижний вход, наполняет ресивер до нужного давления, и отключается. При открытии верхнего клапана подаётся сжатый воздух. На нижнем входе должен быть установлен регулирующий фильтр и автоматический выключатель клапана.

Хочу продать свой токарный станок Jet BD-7 и купить новый, выше классом, но в пределах 70 тыс. руб. Какой выбрать?

В данном ценовом диапазоне мы можем рекомендовать Вам Jet BD-8. По сравнению с седьмым, он в два раза тяжелее и обладает более жесткой конструкцией. Расстояние между центрами (450 мм) и диаметр обточки над станиной (210 мм) позволяют обрабатывать довольно крупные заготовки, например валы, длиной 40 см. Кроме того, этот станок обладает расширенным диапазоном размеров нарезаемых метрических (0,25 – 3 мм) и дюймовых (8 – 24) резьб. Jet BD-8 рассчитан на использование режущего инструмента с хвостовиком, размером 12х12 мм. По сравнению с предшествующей моделью, большая толщина резца повышает надежность системы, допускает увеличение толщины материала, снимаемого за один проход. Отметим и другие преимущества – сенсорные кнопки и цифровой экран, на который выводятся показатели скорости вращения шпинделя. Благодаря последнему можно легко контролировать режим резания.

Преимущества токарных мини-станков

Агрегаты подобного типа имеют целый ряд преимуществ перед крупногабаритными, профессиональными устройствами. Например, для эксплуатации подобного оборудования достаточно стандартной, бытовой электрической сети, напряжение в которой составляет 220 В. При желании мини-станок можно адаптировать для подключения к сети, которая имеет напряжение 380 В (трехфазная).

Еще одним немаловажным достоинством домашнего токарного агрегата является то, что он расходует небольшое количество электроэнергии при эксплуатации. Срок годности микростанков такого типа может достигать нескольких десятков лет. То, сколько он вам прослужит, напрямую зависит от двух факторов: правильного использования и своевременного обслуживания.

Для увлечения срока службы металлообрабатывающего агрегата следует регулярно проводить технические осмотры и обслуживание

Благодаря своей компактности, такой микростанок можно расположить в любом подходящем помещении (комната в квартире, гараж и т. д.). Агрегаты подобного типа позволяют довольно быстро научиться обрабатывать металлические детали начинающим токарям. А также стоит сказать о том, что стоимость токарных станков для дома является более чем доступной для большинства людей.

Ну и, наконец, важным достоинством подобных устройств является еще и то, что их можно оснащать дополнительными приспособлениями. Это позволяет проводить на них фрезерную обработку металлических деталей, что значительно расширяет их эксплуатационный спектр.

Гарантия, сервис, наличие запасных частей

Подробно изучите условия гарантии, включая срок ее действия и то, что она охватывает

Обратите внимание на исключения и ограничения. Оцените репутацию поставщика по качеству обслуживания

Информацию можно найти в отзывах клиентов и рейтингах поставщиков.Проверьте доступность технической поддержки. Наличие квалифицированных специалистов, готовых помочь с решением технических вопросов, может быть критическим фактором. Узнайте, как быстро поставщик реагирует на запросы по техническим вопросам и гарантийным случаям

Это важно для минимизации простоев и обеспечения быстрого восстановления в случае проблем.Проверьте, насколько легко можно получить запасные части в случае необходимости. Если у поставщика есть локальные представительства или сервисные центры, это может обеспечить более быструю и эффективную поддержку.Мы даем гарантию на продукцию WEISAN и у нас всегда есть запчасти в наличии

Вам не придется самостоятельно искать их по всему интернету и долго ждать доставки, сроки которой могут достигать нескольких месяцев, что означает простой для вашего дела.

Как нарезают резьбу?

Широко распространенный способ выполнения данной операции на токарном станке, считающийся наиболее простым и точным, – с помощью резца. Этим инструментом можно обрабатывать внешнюю и внутреннюю стороны заготовки. Для этого предварительно обтачивают наружную поверхность или рассверливают отверстие. В станке заменяют шестерни в соответствии с необходимым шагом резьбы, который задается подачей. Работу выполняют в несколько проходов на небольшой скорости. После первого нужно отвести суппорт от заготовки и вернуть резец в исходное положение. Число этих операций зависит от шага резьбы. Если он составляет, например, 2 мм – потребуется 10 проходов, если 1 мм – 6 проходов. Данный способ нельзя назвать высокопроизводительным, но он дает качественный результат.

Какие виды токарных станков подходят для частного использования?

Существует множество токарных агрегатов, в общем они делятся на три вида:

• настольные;
• полупрофессиональные;
• профессиональные.

Выбор оборудования зависит от личных потребностей. Для использования в домашних условиях подойдут первые два типа, чаще всего автовладельцы предпочитают настольный вариант. Их относительно маленький размер позволяет с лёгкостью поместить агрегат в гаражном помещении и использовать для множества работ.

Микро-станки имеют некоторые ограничения в использовании, главное касается размеров деталей. Поскольку зачастую автолюбители работают на дому именно с небольшими деталями, то вариант с настольным агрегатом отлично для этого подходит.

Настольный токарный станок по металлу, в свою очередь, подразделяется ещё на 3 типа:

• токарно-фрезерной;
• токарно-винторезный;
• комбинированный.

Современные настольные токарные станки для гаража позволяют выполнять несколько операций:

• обтачивание деталей фасонной, цилиндрической или конусной форм;
• подрезку торцов деталей;
• шлифовку;
• расточку;
• сверление отверстий и их расширение;
• нарезание резьбы.

Домашний станочный агрегат имеет несколько немаловажных преимуществ:

• занимают мало места и широкий ассортимент позволяет выбрать устройство, которое можно установить практически в любом помещении;
• надёжность – несмотря на маленький размер оборудования, с его помощью удастся качественно сделать необходимые операции;
• простота подключения к электросети;
• небольшой расход электричества по сравнению с большими моделями;
• возможность расширить функциональность за счёт приобретения дополнительных комплектующих.

Из недостатков мини агрегатов стоит отметить самый главный – меньшая скорость работы, однако такой нюанс вовсе не повлияет на качество выполнение работы. Особенно, если домашний станок снабжён системой ЧПУ – числовым программным управлением.

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

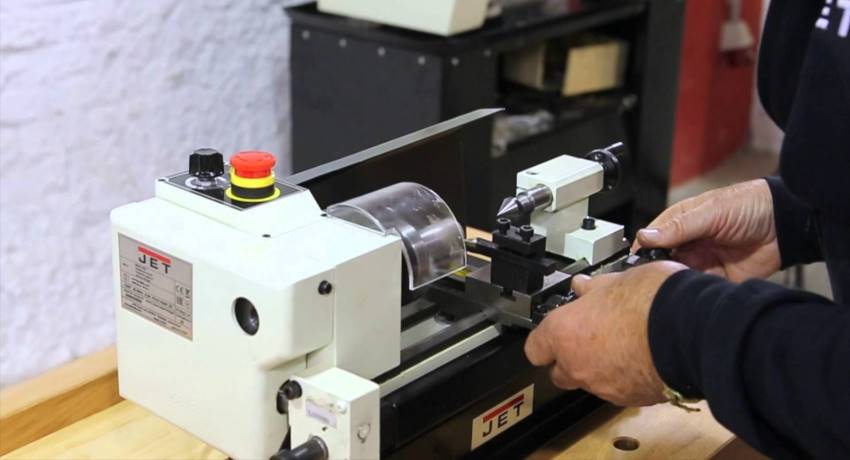

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

Винторезный

Распространенная группа токарных станков различной модификации. Пользовались популярностью еще во времена СССР на крупных производствах. Отличаются габаритами, длиной и диаметром обрабатываемых деталей. На заводах часто встречаются модификации 16К20, 1К62.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

• Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
• До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
• До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
• Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

• Простая установка и фиксация детали.
• Выполнение операций в труднодоступных местах.
• Возможность использовать дополнительные приспособления.
• Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

1. Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
2. Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
3. Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
4. Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
5. Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.

Лучшие станки для дома (домашние)

В домашних мастерских обычно устанавливают полупрофессиональные станки или миниатюрные модели. Первые дороже и габаритнее, но функциональнее и мощнее. Условно домашние устройства подразделяют на:

• Токарно-винтовые, винторезные. С их помощью можно как обтачивать детали, так и создавать резьбу или углубления. Цена таких устройств выше, чем обычных, но зато минимальное биение шпинделя позволяет обрабатывать разные виды металлов.
• Настольные. Недорогие и компактные, используются для создания различных срезов или скосов, торцевания, рассверливания отверстий, формирования пазов и многого другого.
• Универсальные, использующиеся для разнообразных задач.

Если помимо металла нужно обрабатывать дерево и другие материалы, то следует рассмотреть фрезерные станки.

В списке домашних токарных станков — самые разные бренды, но наиболее удачными из них считаются Stalex и JET, представители которых рассмотрены в предыдущем разделе. Примеры отличных моделей для дома:

• Stalex SBD-920W
• JET BD-X7
• Stalex SBD-Х7
• Jet BD-7
• JET BD-6

Их цены относительно доступные для частного лица, но функциональные возможности и характеристики при этом дают достаточно большую свободу действий в вопросах обработки металла.

Для чего при работе за токарным станком необходимо применение СОЖ?

Смазывающе-охлаждающая жидкость (СОЖ) должна использоваться при большинстве операций точения. Ее функция состоит в снижении трения, понижении температуры резания и защите от коррозии. Это продлевает срок службы инструмента, снижает его тепловое расширение (что повышает точность обработки). Кроме того, подаваемая в зону резания жидкость способствует быстрому уносу стружки. Не применяется СОЖ только при режимах с малым припуском снятия материала и при работе с пластиками. По составу СОЖ делятся на минеральные масла и водные эмульсии с антифрикционными и антикоррозионными добавками. Подбираются они в зависимости от материала заготовки и режима резания.

Конструкция токарных мини-станков по металлу

Полностью оправдывая своё название, мини-станок не отличается от своего полноразмерного собрата практически ничем, кроме габаритов.

Его главный элемент — это станина, к которой крепятся все остальные части. Она является основой всех узлов и имеет отверстия для крепления к столу. Обычно изготовлена из чугуна.

Следующий элемент — это суппорт, в который укрепляется сверло, резец или другой обрабатывающий инструмент.

Он же отвечает за перемещение сверла в нужном направлении, не отклоняясь от курса. Он передвигается при помощи вала хода и устройств передачи.

Деталь фиксируется на шпинделе — ещё одной части станка, выполненной в форме цилиндра. Именно от его параметров зависит качество работы всего устройства. Он питается энергией от электродвигателя.

На задней стойке есть специальный центр, удерживающий длинные детали во время их точения. Стойка приводится в движение специальным рычагом и фиксируется после установки необходимой позиции. Впрочем, такая тонкая регуляция есть не на всех аппаратах.

Привод у станка чаще всего бывает ременным — это наиболее удобный вариант, так как он более надёжен в случаях, когда заготовку заклинивает и механизм останавливается.

Самые маленькие станки имеют только одно место для резца в держателе, поэтому каждый раз перед сменой операции придётся вставлять его заново и регулировать высоту. Есть и возможность надстройки мини-станка — вы можете купить специальный держатель с поворотом. Но он может представлять опасность для начинающего токаря, рискующего наткнуться на один из не использующихся во время работы резцов, которые будут в это время торчать по сторонам.

Способы крепления деталей

Для разных деталей используются различные виды креплений.

• Цанговый патрон — при помощи него крепят особенно тонкие детали.
• Сверлильный патрон — подойдёт для деталей многих размеров и форм, но радиальные напряжения не выдержит.
• Планшайба — используется в случае работы с крупными или сложными по форме деталями, но заготовку сложно закрепить в ней и центрировать относительно оси.

Что такое планшайба, и для каких операций она требуется?

Это приспособление для «удержания» заготовок сложной формы (чаще всего большого диаметра и малой длины), которые невозможно закрепить напрямую в кулачковом патроне. К ним относятся, например, кольца, крышки, фланцы или кронштейны, не относящиеся к телам вращения. Планшайба является плоским диском с различным сочетанием радиальных и окружных Т-образных пазов, к которым с помощью струбцин и прихватов (как в комплекте Jet 50000911 ) крепится обрабатываемая деталь. Типичным примерами этих приспособлений являются Proma 25330969 и Jet 50000088 . Иногда при закреплении таких несимметричных заготовок, как кронштейны, для исключения дисбаланса при их вращении требуется применение противовеса. Он закрепляется на противоположной стороне планшайбы.

Как выбрать вариант для дома

Грамотно выбранный домашний токарный станок также станет полезным и при обслуживании транспортного средства, значительно упростит задачи по уходу за приусадебным участком.

При наличии такого оборудования всегда можно выточить любую необходимую деталь для ремонта. Чтобы не ошибиться в выборе домашнего станка, учитывайте следующие нюансы:

• Бюджет. Зачастую для домашнего пользования приобретайте модель базовой комплектации. А различный дополнительный функционал комплектуется уже по мере необходимости.
• Качество. Перед оформлением покупки тщательно осмотрите модель на наличие возможных поломок. И не совершайте такие сделки в системе онлайн (на заказ и доставку). Ведь в этом случае не будет возможности пощупать, посмотреть и проверить станок.
• Разновидности. Выбор токарного домашнего станка зависит от цели его дальнейшего использования.

Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам

Если позволят финансовые возможности, лучше покупайте универсальный станок, который обладает большим запасом функций.

По своему предназначению все подобные модели подразделяются на 4 основные разновидности:

1. Настольные. Отличаются компактными размерами и малой массой. Самая миниатюрная модель будет весить около 10-12 кг. Такой тип станков предназначен для обработки небольших деталей и операций: подрезать края, отшлифовать, расширить или сделать новые отверстия, обточить детали, нанести на них резьбу и пр.
2. Универсальные. Предназначены для выполнения сразу нескольких функций. Отличиями становятся повышенный размер диаметра обрабатываемой детали и увеличенное расстояние между двумя вращающимися центрами. Станки универсального типа обладают неприхотливостью при уходе и легкостью в использовании.
3. Токарно-винтовые. Эти модели пользуются особенной популярностью. Ведь с их помощью можно обработать практически любое изделие, даже весом в 10 тонн, а центровое расстояние способно варьироваться в пределах 7-8 м.
4. Школьные. Самые простые по функциональности устройства, работать на которых под силу каждому. Эти модели способны обрабатывать практически любую деталь, независимо от формы. С их помощью легко можно нарезать резьбу, делать отверстия и придавать объекту нужную форму. А при необходимости производить и затачивание, шлифовку или закатку домашних инструментов. А, приобретя дополнительное оборудование, можно значительно расширить возможности устройства и сделать станок пригодным для фрезерования или нарезки зубьев. Такие модели малогабаритны и компактны.

Токарные станки школьного исполнения способны работать не только по металлу. С их помощью можно легко обрабатывать древесину и пластик.

Но помните, что станки, предназначенные для домашнего использования, все же не так совершенны, как профессиональные. Главное неудобство – это время, которое приходится затрачивать на обработку. Но все недостатки покрывает гарантированно высокое качество итогового результата.
