Как обустраивается смотровая яма в своем гараже

Подготовка

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы

Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.
8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

• тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
• бетоном для укрепления стенок и заливки пола;
• кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
• полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
• металлическим уголком для наружной окантовки;
• арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
• цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

• строительный уровень, для выполнения каменных работ;
• бетономешалка, чтобы приготовить бетон или раствор;
• болгарка;
• столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Планирование строительства

Оптимальным будет рытьё котлована строительной техникой ещё до начала возведения несущих стен гаража. Предварительно размечают основной фундамент, затем наносят контуры будущей ниши. Но в готовом здании котлован придётся выкопать вручную. Такая работа очень трудоёмкая – необходимо извлечь несколько кубических метров с большой глубины, вынести землю за пределы гаража, а затем вывезти за пределы территории.

Варианты и технология постройки септика для частного дома

Чтобы работы по строительству смотровой ниши не были проделаны напрасно, предварительно узнают о глубине нахождения грунтовых вод. При их близком залегании необходимо предусмотреть гидроизоляцию и дренажную систему. Проникновение воды внутрь ямы сделает невозможным её эксплуатацию и может привести к разрушению. В этом случае её придётся засыпать.

Как сделать овощную яму в гараже

Если в гараже уже есть смотровая яма, погреб делается отдельно, в другом конце помещения или рядом с ней, обычно он располагается на небольшом расстоянии от стены, примерно в полуметре, и в отличие от СЯ у него несколько другие размеры:

• длина – 2,5-3 м;
• ширина – 2-2.5 м;
• глубина – примерно 1,7 м.

Размеры погреба могут отличаться от вышеуказанных габаритов, все зависит от величины самого гаража. В этом строении обязательно должна быть предусмотрена герметичная крышка-люк, приставная лестница (лучше ее изготовить из дерева). В погребе следует предусмотреть:

• защиту от влаги;
• вентиляцию;
• засыпной пазух.

Электричеством и теплоизоляцией овощную яму дополняют по желанию, перед строительством важно предусмотреть два момента:

• нужно убедиться, что под будущим погребом не проходят силовые провода, нет водоканала или газопровода;
• грунтовые воды должны проходить ниже уровня фундамента предполагаемой овощной ямы.

Как и при создании СЯ для погреба также в первую очередь выкапываем котлован, затем:

• на дно посыпаем и утрамбовываем слой щебня, примерно 10-12 см;
• укладываем следующий слой – строительный песок (около 15 см), тщательная утрамбовка здесь тоже обязательна;
• заливаем дно ямы битумом или другим подобным составом, если необходима гидроизоляция, стелем рубероид (также можно использовать другой подобный материал);
• заливаем бетоном, для прочности конструкции его желательно армировать;
• даем бетонному раствору хорошо схватиться и высохнуть, затем укрепляем стены — заливаем бетоном или выкладываем кирпичом (последний вариант наиболее предпочтителен).

Стандартная толщина стен – в полтора кирпича, для прочности и лучшей гидроизоляции промазываем кладку битумным раствором. Стены ямы должны быть очень прочными, ведь автомобиль может размещаться в любом месте гаража, и нежелательно его оставлять на хранение на смотровой яме.

Потолок в погребе выполняется в виде свода, чтобы потолочные кирпичи удержать при строительстве, их выкладывают на дощатом шаблоне. Верхнюю часть погреба можно сделать из бетона, главное, чтобы она была прочной, а лаз обычно изготавливается посередине. В овощной яме потолок нередко утепляют, в качестве материалов используют пенопласт и керамзит, чтобы утеплительный слой закрепить, его заливают горячим битумом. Также для утепления используют стекловату, опилки с цементом, теплоизоляцию можно не применять в условиях мягкого и теплого климата.

В погребе необходимо сделать полки для съестных запасов, емкости для хранения овощей. Полки обычно изготавливаются из досок и брусьев, проветривание помещения в основном обеспечивается посредством естественной вентиляции. Принудительная вентиляция эффективнее обеспечивает циркуляцию воздуха, но и требует более значительных финансовых затрат. Обычно для принудительной вытяжки применяется электровентилятор, он монтируется непосредственно в вентиляционной трубе.

Размеры смотровой ямы в гараже для легкового автомобиля. Когда и как планировать постройку смотровой ямы?

Общие рекомендации по планированию

Оптимальным вариантом будет постройка ямы до начала возведения стен гаража, на распланированном для него месте, параллельно с созданием фундамента и пола. Понятно, что в уже готовом строении можно столкнуться с рядом ограничений, которые значительно усложняют работу.

Отрывать котлован для ямы удобнее всего еще на стадии подготовительных работ, до заливки пола и возведения стен

Например, тот же котлован, устраиваемый на открытом пространстве, может быть вырыт быстро и аккуратно с помощью специальной техники. В готовом же гараже его придется копать исключительно вручную, а эта работа достаточно трудоемка, так как придется не только разрыхлить, но и извлекать несколько кубов грунта с достаточно большой глубины, а затем еще организовывать его вынос из гаража и дальнейший вывоз с территории.

При планировании выкапывания котлована рекомендовано заранее получить информацию о расположении грунтовых вод на участке строительства, чтобы обезопасить постройку от их проникновения внутрь ямы, иначе она станет непригодна для выполнения работ, а со временем начнется ее обрушение. В этом случае придется «спасать» гараж, привозить грунт и закапывать яму. Поэтому лучше всего все нюансы ее обустройства продумать заранее и получить всю необходимую для этого информацию, иначе работы могут быть проделаны напрасно.

Материалы для сооружения ямы

Для постройки смотровой ямы потребуется достаточно много различных материалов, которые нужно приобретать с небольшим запасом. Обычно профессиональные строители советуют увеличивать их количество на 10÷15%.

Итак, для создания полноценной смотровой ямы могут понадобиться следующие материалы:

• Песок, гравий или щебень. Песок и гравий необходимы для кладочного или заливного раствора, а для обустройства подушки на дне ямы кроме этих материалов потребуется щебень. Для замешивания всех типов растворов требуется цемент.
• Брус сечением в 30×30 или 40×40 мм, доски 25 мм или фанера толщиной в 10÷15 мм – для изготовления опалубки, и хорошо обработанные доски толщиной в 40÷45 мм – для крышки ямы.
• Арматурный прут диаметром 6÷8 мм для вязки армирующей решетки при укреплении стен и пола.
• Гидроизоляционные материалы – плотная полиэтиленовая пленка, рубероид и мастика. Для гидроизоляции могут быть использованы и более современные материалы, но они имеют более высокую цену.
• Металлический уголок размером 50×50 мм для закрепления периметра ямы на уровне пола. Часто из уголка делают еще и колесоотбойник.
• Стальная проволока сечения 1,5÷2 мм — для скрутки арматурной решетки.
• Пластиковые трубы диаметром 100 мм – для обустройства вентиляционной системы ямы.
• Кирпич или пеноблоки, если из них планируется возводить стены ямы.

Необходимые материалы и инструменты

Из материалов мне понадобились кирпич, песок, цемент, вода, арматура, уголки и жидкое мыло.

Теперь обо всем по порядку.

Кирпич, как я уже заметил, у меня остался после разных этапов стройки. Он хоть и был разнокалиберным, но в этом нет ничего страшного, если пару рядов будет из печной одинарки, несколько рядов из силикатной полуторки и часть рядов из блочка.

Расположить их можно в любом порядке, это не имеет особого значения. Если покупать новый кирпич, то при всех исходных данных нам понадобилось бы 3 поддона по 300 штук общей стоимостью около 11 000 рублей.

Яма из остатков кирпича

Песок я добыл сам, копая яму. Единственное, что я делал при добыче «полезных ископаемых», так это сортировал полученный грунт.

Чернозем на — огород, смесь чернозема и белого песка на границе их разделения пошел на подсыпку вдоль забора, глина пригодилась при подсыпке отмостки, а сам песок я свез в кучу для дальнейшего использования в бетоне и растворе.

Если вдруг у вас окажется, что у вас сплошная глина, будьте добры запланировать примерно 4000 рублей на самосвал песка.

Цемент пойдет любой марки с добавками или без. Количество рассчитать сложно, я вначале купил 5 мешков 500 марки с добавками по 25 кг на кладку (примерно 200 рублей за мешок), а уж затем можно примерно прикинуть необходимый объем на бетон.

Использование простейшего пластификатора в виде самого дешевого жидкого мыла (234 рубля за 5 литров) позволит раствору долгое время не садиться и сохранять пластичность.

А еще нам будет нужна арматура для укрепления стяжки на последнем этапе. Тут чем больше, тем лучше. Необходимый минимум, который я запланировал себе, это арматурная сетка с шагом 30 см.

Из инструмента нужны лопата, тачка, бетономешалка, мастерки, ведра, строительная леска, уровень.

Пластиковые модели

Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.

Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

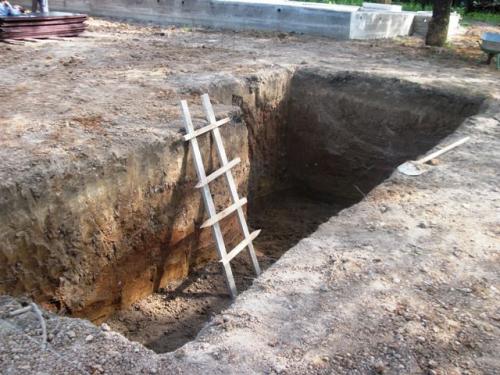

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
