Гараж из профиля: как построить своими руками

Тщательная подготовка: план и чертеж

Перед тем как подготовить инструменты и материалы для строительства каркасного гаража из профильной трубы своими руками, нарисуйте план будущего дома для своей машины

Каким вы видите структуру? Если сложно пофантазировать самому, обратите внимание на готовые планы и чертежи. Предлагаем вам примерный чертеж, на котором вы можете ввести свои размеры

По такому проекту можно построить простейший гараж из профнастила, если нет фундамента, объект возводится в течении суток

Построенный по такой конструкции гараж удобен в эксплуатации. Используйте свои размеры при сборке

Это самый простой план гаража. Как говорится, ничего лишнего

В комплексе гаражных этажей предусмотрены мастерские и технические помещения для различных нужд

Важно: Если конструкция гаража будет располагаться рядом с многоэтажным домом, проект и чертеж необходимо предоставить на рассмотрение в местные органы власти. Запрещается возводить здание без согласования: его обяжут снести

Фундамент гаража

1. Какой фундамент необходим

Незначительный вес всей конструкции строения, оставляет простор для выбора разных типов фундамента от классического, мелко заглубленного ленточного, до свайного или столбчатого.

2. Технология выполнения заливки фундамента.

Если проектом предусмотрена смотровая яма или погреб, то роют котлован, учитывая при этом, что в случае неглубокого протекания грунтовых вод потребуется создание дренажной системы. Уже подготовленную площадку и дно котлована при его наличии засыпают песком и утрамбовывая его при помощи воды.

Далее, приступают к кладке ленточного фундамента либо кирпичом, либо готовыми блоками из бетона, цементируя всю конструкцию раствором. По такой же технологии выкладывают стены смотровой ямы. После схватывания раствора производят ее гидроизоляцию битумной мастикой или другими рулонными материалами, и засыпают песком с внешней стороны.

3. Полы гаража

Полы самого строения и смотровой ямы заливают бетоном. Для этого по периметру закрепляют демпферную ленту, служащую защитой от деформации пола при резких колебаниях температуры. На утрамбованный песок укладывают слой гидроизоляционных материалов таким образом, чтобы был заступ на стены фундамента примерно на 150 мм.

В роли гидроизолятора может выступать рубероид, толстая пленка из полиэтилена или любой другой тип рулонного материала, не пропускающего влагу.

Сверху на гидроизоляционный слой кладут арматурную сетку, имеющую шаг 100-150 мм, а уже по ней производят заливку стяжки из бетона, выравнивая ее правилом. В раствор рекомендуется добавлять смеси повышающие его пластичность и водостойкость, например, жидкое стекло или полимеры.

Приобретение необходимых материалов и подготовка инструмента

Перед тем как построить гараж своими руками, приобретают профильную трубу и необходимые расходные материалы. Для строительства понадобятся трубы с сечением:

100х100 мм, толщина стенки 4 мм – для стоек;
60х60 мм – для поперечных и диагональных раскосов, повышающих прочность и жесткость конструкции, для каркаса створок;
20х20 или 25х25 мм – для диагональных связей створок ворот.

Также нужны навесы для створок – минимум 4 штуки.

Из инструмента понадобятся: углошлифовальная машина («болгарка») с дисками по металлу, электродрель со сверлами по металлу, ключи, измерительные инструменты и маркеры для отметок. Если планируются неразъемные сварные соединения, то необходимо подготовить сварочный аппарат и электроды.

Сборка каркаса гаража

Создавая гараж своими руками из металлопрофиля, вы можете выбрать два варианта сборки каркаса в зависимости от ваших возможностей и желания:

Первый вариант предусматривает штучную сборку на месте. В этом случае при создании фундамента необходимо заранее установить несущие вертикальные профили по периметру гаража и залить их вместе со стяжкой. После застывания стяжки на несущие профили устанавливают ребра жесткости, монтируют крышу и затем каркас обшивают;
Второй вариант подразумевает модульную сборку. В этом случае каркас стен и крыши гаража собираются отдельно на ровной поверхности. Затем готовые модули собирают в единую конструкцию и обшивают металлопрофилем.

Второй вариант сборки более популярен, так как позволяет существенно сократить сроки строительства. Для соединения элементов конструкции можно применять саморезы по металлу или электросварку.

Сборка каждой стены производится на ровной поверхности, согласно заранее рассчитанным размерам. Чертеж проекта гаража из металлопрофиля должен иметь указания четких размеров каждой стены, количество продольных и поперечных ребер жесткости, а так же тип перекрытия.

Каркас стены собирается из профилей 10х10 см, а дополнительные рёбра жесткости из профилей 5х5. Для усиления каркаса рекомендуется установить из профиля 10х10 см дополнительные вертикальные стойки на расстоянии 2-2,5 метра друг от друга.

После этого устанавливаются дополнительные поперечные ребра жесткости из профиля 5х5 см, как показано на рисунке ниже.

Сборка модульного металлического каркаса

После того, как все модули готовы, их собирают в единую конструкцию и соединяют между собой. Для сборки готовых модулей вам потребуется несколько помощников, поскольку нужно не только удерживать элементы при их соединении, но и правильно выставить готовую конструкцию на бетонном основании.

Вариант соединения профильных труб болтами

Уголки для соединения профильных труб шурупами

После того, как стены гаража собраны и установлены на нужное место, их необходимо надёжно закрепить на бетонном основании. Для этого применяются металлические уголки и дюбеля, которые фиксируют каркас.

На следующем этапе производится сборка элементов крыши. Для повышения прочности крыши и всей конструкции модули лучше изготавливать в виде фермы. Варианты такой фермы представлены на рисунке ниже.

Виды металлических ферм для перекрытия гаража

В зависимости от длины гаража рекомендуется установить не менее трёх ферм. Две из них на торцевых стенах и одну строго посередине конструкции.

Фермы соединяются продольными металлическими профилями с шагом не более 50 см между собой. Перед укладкой профнастила рекомендуется обтянуть крышу гидроизоляционной плёнкой.

Проектирование

Перед тем как начать строительные работы по возведению конструкции, следует сначала сделать чертеж гаража из профильной трубы. Он поможет подсчитать необходимое количество материала и правильно выполнить работы на каждом этапе строительства. Сделать схему каркаса нужно соответственно вашим запросам и доступной площади для возведения конструкции. Стандартными считаются 3 на 6 метров, для удобства мы предлагаем пример проекта и чертежи помещения именно этих размеров:

Если вы решили соорудить конструкцию других размеров, то не забудьте принять во внимание следующие факторы, которые влияют на размер возводимого гаража:

Ширина должны быть как минимум на 1.5 метра шире автомобиля, чтобы дверь как минимум на половину могла открываться, но лучше делать просторный и большой по ширине гараж.
Для безопасного заезда в помещения и возможности хранения инструмента, размеры длины гаража должны быть на 2.5 метра больше длины автомобиля.
Перед тем как определить высоту гаража, измерьте высоту автомобиля с открытым капотом и багажником – чтобы не попасть впросак, высота должна быть как минимум на 0.5 больше чем это значение.

Во время проектирования конструкции следует учитывать и другие факторы, например, размер профильных труб доступных в продаже. Так же учтите способ сборки конструкции – сварной или модульный. Хотя первый вариант и выглядит крепче и монолитней, модульный гараж можно демонтировать при необходимости. Именно этот тип соединения и рассмотрим в данной статье – для реализации модульной конструкции нужна только дрель и болгарка, сварочный аппарат не понадобится.

Составление проекта гаража из профильной трубы

Размеры дома для автомобиля зависят от размера транспортного средства и от того, планируется ли обустройство складской зоны и мастерской. Чаще всего выбирают размеры – 3х6, 4х6 м. Ширину гаража рекомендуется делать хотя бы на 1,5 м больше, чем ширина авто, а длину как минимум на 2,5 м больше длины транспортного средства. Высота потолка должна быть такой, чтобы можно было свободно открывать капот. При определении размеров будущего строения необходимо учитывать размеры хлыстов труб, поступающих в продажу, чтобы снизить количество отходов и сварных соединений. Чаще всего это 6-метровые отрезки. После определения размеров гаража из профильных труб изготавливают чертеж и схемы отдельных узлов, пользуясь которыми удобно рассчитать количество профтрубы, материалов для устройства фундамента, обшивки стен и устройства кровли. Пример чертежа на фото.

Как рассчитать затраты

Чертеж гаража из профильной трубы. Проектирование

Для строительства вам обязательно понадобится чертеж гаража из профильной трубы. Он помогает рассчитать нужное количество материалов для строительства и позволяет правильно выполнить все этапы работы.

Простенький чертеж гаража из профильной трубы.

Выбрать размеры будущего сооружения вы можете самостоятельно в зависимости от марки автомобиля. Чаще всего я строил гаражи размерами 3 на 6 и 4 на 6 метров. Но если вы планируете обустроить там место для хранения запчастей или инструментов, а тем более – мастерскую, габариты нужно увеличивать.

Дам несколько советов, чтобы вы не попали впросак после окончания работ:

ширина помещения для транспортного средства должна быть на полтора метра больше самой машины, тогда дверка будет открываться хотя бы наполовину (но раз уж строить, то я бы советовал попросторнее);
длину гаража нужно делать на 2,5 метра больше, чем длина автомобиля;
высоту нужно рассчитать так, чтобы потолок был выше верхней точки открытого капота или багажника.

Напомню, что это я привел минимальные размеры, а лучше делать гараж попросторнее. Особенно если у вас не Лада Калина, а Тойота Ленд Крузер.

Размеры гаража зависят от количества машин и их габаритов.

При проектировании нужно сразу учитывать особенности профилированных труб. Чтобы не усложнять себе работу

Я советую сразу обратить внимание на такие моменты:

Длина помещения. Нужно рассчитать так, чтобы продольные трубы не нужно было скручивать или сваривать. То есть, для 6-метрового гаража нужно сразу запасаться такими же прямоугольными или квадратными деталями для опорного каркаса.
Способ сборки. Это может быть сварной гараж или модульный, с разъемными соединениями.

В первом случае вам понадобится сварочный аппарат и навыки работы с ним. Взамен вы экономите свое время, так как сварить трубы можно очень быстро, и деньги, которые иначе пойдут на покупку дополнительных соединительных элементов.

Модульный гараж можно собрать в чистом поле.

Несмотря на все описанные преимущества, я предпочел второй вариант. Да, пришлось купить несколько десятков дополнительных кронштейнов, но взамен я получил гаражик, который имеет много дополнительных плюсов лично для меня:

легкая сборка для одного человека;
возможность демонтажа и перевозки в другое место;
возможность расширения конструкции за счет добавления модулей.

Этапы строительства

Возведение каркасного гаража из профильной трубы своими руками выполняется по следующим этапам:

выбирается место установки и возводится фундамент;
делают каркас;
изготавливаются ворота;
устанавливается обшивка и кровля;
при необходимости проводят утеплительные работы.

Особенности закладки фундамента

Прежде всего нужно создать чертеж гаража из профильной трубы. В нем отражаются все размеры, на основании которых проводят расчеты и определяют количество материалов. Это в свою очередь влияет на размер фундамента и пола. Возведение каркасного гаража невозможно без прочного основания, иначе конструкция будет проседать под собственным весом.

Для такой конструкции используют следующие виды фундаментов:

плитный (из железобетона);
монолитный (ленточный);
свайный (столбчатый).

Первый вид самый дорогостоящий и трудоемкий по исполнению. Он являет собой монолитную плиту, которая покрывает площадь всего гаража. Также она выполняет роль пола в помещении. Бетон армируется металлическими прутьями и специальной сеткой.

Ленточный фундамент обладает такой же высокой прочностью, однако его делают по периметру постройки, где размещаются опорные элементы каркаса. Основание заглубляют на 30 см. Все зависит от типа грунта и уровня залегания грунтовых вод.

Третий вид удерживает всю конструкцию на нескольких сваях, размещенных на одинаковом расстоянии по периметру. Данный тип фундамента отличается низкой стоимостью и быстрым монтажом. Ленточное и столбчатое основания нуждаются в создании пола для гаража. Для этого можно выбрать готовую конструкцию (монолитную плиту) или сделать стяжку. Во втором случае часто сверху дополнительно укладывают тротуарную плитку. Фундамент должен возвышаться над землей на 20 см.

Каркас

Когда фундамент наберет полную прочность, переходят к созданию каркаса для гаража из профильной трубы. Существует 2 технологии возведения здания:

В первом случае отдельно собираются элементы конструкции. Их соединяют между собой на фундаменте. Вторая технология предусматривает крепление всех деталей непосредственно на основании. Рассмотрим подробнее сборку на месте:

Из 2 длинных труб и 1 короткой перемычки собирают нижнюю обвязку. К фундаменту их крепят с помощью анкерных болтов.
Сначала устанавливают угловые стойки, которые соединяют горизонтальными элементами.
Затем монтируют верхнюю обвязку.
Чтобы придать конструкции дополнительную жесткость, после возведения основной рамы крепят диагональные перемычки.
Наверху устанавливают фермы для крыши.

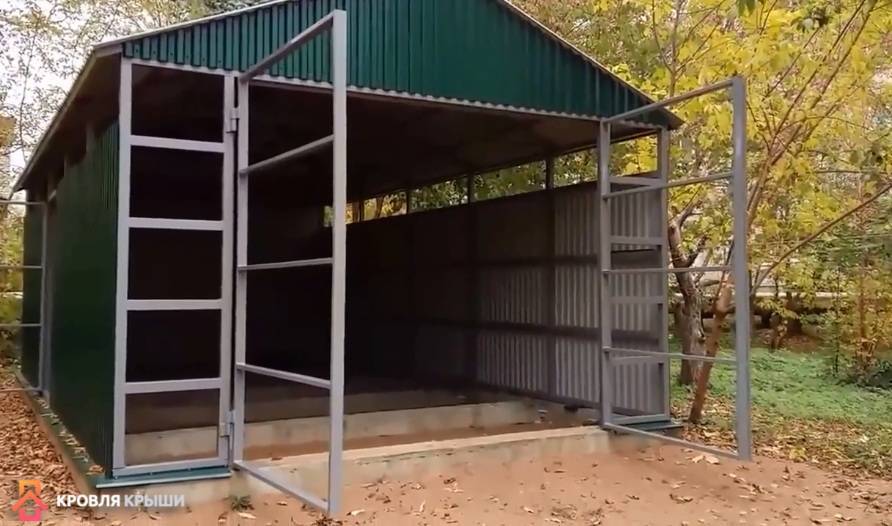

Ворота

Данная конструкция предусматривает установку ворот. Их делают по такому же принципу, как весь каркас. Сначала изготавливают основание из профильных труб, затем навешивают обшивку. Рама представляет собой прямоугольный каркас по высоте гаража. Дополнительно устанавливают ребра жесткости. Конструкция крепится на петли, которые фиксируются саморезами к трубам.

Также можно установить рольставни. Их оснащают электроприводом, что позволяет открывать ворота дистанционно. Однако такие изделия обладают высокой теплопроводностью, что приводит к большим теплопотерям в холодное время года.

Обшивка и кровля

Для гаража чаще всего делают кровлю с однокатной крышей, т.к. она проста в исполнении. Для этого нужно сделать одну стену каркаса выше другой, а затем соединить их профильными трубами. Затем устанавливают обрешетку и выполняют обшивку каркаса.

Для двухскатных крыш необходимо сделать фермы. Стандартные размеры здания требуют 3-4 конструкции. Они собираются отдельно, а потом устанавливаются сверху на каркас. Крепление может быть болтовым или сварочным. Обшивается крыша тем же материалом, что и весь гараж.

Как утеплить гараж

Утепление помещения проводится с внутренней стороны. Работы разделяются на следующие этапы:

гидроизоляция;
укладка теплоизолирующего материала;
гидроизоляция или пароизоляция;
защитная обшивка из ДСП, МДФ, пластика или фанеры.

Если гараж выполнен из профильного листа, из-за разницы температур внутри и снаружи помещения на металле образуется конденсат. Чтобы предотвратить порчу теплоизолирующего материала, нужно уложить слой гидроизоляции. Для этих целей подходит полиэтиленовая пленка.

В качестве термоизолятора используют:

минеральную вату;
пенопласт;
пенополистирол.

Самым качественным и надежным является пенополистирол. Он обладает высокой прочностью, не боится влаги, не горит. Чтобы уберечь материал от механических повреждений, его защищают фанерой, ДСП или другой твердой обшивкой.

http://garazhyk.ru/vidy/garazh-iz-profilnoj-trubyhttp://pochtidoma.ru/stroitelstvo/garaj/garazh-iz-profilnoj-truby-svoimi-rukami/

голоса

Рейтинг статьи

Обшивка каркаса гаража

Универсальный профнастил для облицовки гаража

Для обшивки металлического каркаса гаража применяется универсальный профнастил.

Если следовать рекомендациям производителя, то для каждого типа поверхности нужно использовать свой вид профнастила:

Стеновой применяется для облицовки стен и возведения заборов. Он имеет большие рельефные волны, что увеличивает прочность листа на изгиб.
Кровельный профнастил используют для облицовки крыш, он имеет мелкие волны и обладает меньшей жесткостью.
Универсальный можно применять в обоих случаях, так как он представляет собой нечто среднее между стеновым и кровельным.

Обшивая гаражи из металлопрофиля, листы нужно укладывать вертикально для обеспечения беспрепятственного стока воды. При обшивке стены самый первый лист устанавливается без выпусков по краю.

Крепление листа начинается с верхнего края по направлению вниз. После этого прикручивают весь лист к каркасным ребрам жесткости, используя шуруповерт и саморезы с резиновой прокладкой.

Варианты стыковых соединений стенового и кровельного профнастилов

Укладывая металлопрофиль на крышу, следите, чтобы волны кровельного листа были параллельны волнам стеновых листов.

Укладку нижнего листа нужно делать с небольшим выпуском на 3-4 сантиметра за пределы, это отведёт воду от стены и даст возможность при необходимости установить отливы. Стыки листов на крыше должны быть хорошо промазаны герметиком.

Чертеж гаража из профильной трубы. Проектирование

Простенький чертеж гаража из профильной трубы.

Дам несколько советов, чтобы вы не попали впросак после окончания работ:

ширина помещения для транспортного средства должна быть на полтора метра больше самой машины, тогда дверка будет открываться хотя бы наполовину (но раз уж строить, то я бы советовал попросторнее);
длину гаража нужно делать на 2,5 метра больше, чем длина автомобиля;
высоту нужно рассчитать так, чтобы потолок был выше верхней точки открытого капота или багажника.

Размеры гаража зависят от количества машин и их габаритов.

При проектировании нужно сразу учитывать особенности профилированных труб. Чтобы не усложнять себе работу

Я советую сразу обратить внимание на такие моменты:

Длина помещения. Нужно рассчитать так, чтобы продольные трубы не нужно было скручивать или сваривать. То есть, для 6-метрового гаража нужно сразу запасаться такими же прямоугольными или квадратными деталями для опорного каркаса.
Способ сборки. Это может быть сварной гараж или модульный, с разъемными соединениями.

Модульный гараж можно собрать в чистом поле.

легкая сборка для одного человека;
возможность демонтажа и перевозки в другое место;
возможность расширения конструкции за счет добавления модулей.

Пошаговая инструкция

Фундамент

Для нашего гаража мы будем делать свайный фундамент. Вкручиваем сваи по периметру будущего гаража. Сделать это вполне можно вручную:

Сначала отмечаем места ввинчивания свай. Первыми необходимо отметить места расположения угловых свай. Сделать это можно исходя из размеров каркаса гаража. Расстояния между сваями не должно превышать 3 м.
Далее вкручиваем сваи в грунт. Чтобы сделать это, необходимо вставить лом или металлический прут в технологическое отверстие на их конце. Основное правило ввинчивания опор — их нужно вгонять в грунт до тех пор, пока не произойдёт их полная остановка.

Ввинчиваем сваи в грунт

Теперь внутрь свай нужно залить бетон. Для приготовления раствора нужен цемент марки не ниже М150. Песок добавляется в пропорции 1:3

Важно, чтобы он был без примесей. Консистенция раствора при перемешивании с водой должна получиться, как у сметаны. Бетонирование свай выполняется для того, чтобы защитить их от коррозии изнутри

Бетонирование свай выполняется для того, чтобы защитить их от коррозии изнутри.

Свая с бетоном внутри

На готовые опоры привариваются оголовки, которые выступают в роли усиливающей площадки. К оголовкам будет крепиться каркас гаража.

Устанавливаем оголовки на сваи
