Делаем ручной бур для земли самостоятельно

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Как сделать своими руками?

Перед тем, как сделать ручную установку, следует определиться с конструкцией и типом режущего элемента. Самая простая установка представляет собой скрепленные буквой «Т» два стержня с коронкой на конце.

Устройство со шнековым режущим элементом

Шнек — более сложная конструкция нежели диск, соответственно ее сложнее использовать. Из-за множества спиралеобразных витков возникает значительное сопротивление. Однако для ямок небольшого диаметра — это оптимальный вариант. Для изготовления понадобятся:

• стержень для штанги – 1,5 м;
• труба для изготовления ручки — 40-50 см;
• диски имеющие одинаковый диаметр – их число будет равно числу витков шнека.

Порядок изготовления:

1. В каждом из дисков делается отверстие, равное диаметру штанги.
2. Затем каждый диск делится на несколько секторов.
3. Получившиеся элементы крепятся между собой при помощи сварки таким образом, чтобы получилась спираль.
4. На концах привариваются кольца.
5. Штанга вдевается через центр получившейся дисковой спирали и за кольца растягивается.
6. Края «пружины» привариваются к штанге, затем шнек проваривается по всей поверхности соприкосновения со штоком.
7. Крепится рукоятка.
8. Конец штанги стачивается под углом 25º.

Дисковый бур

Дисковое лезвие изготовить проще. Для работ необходимо подготовить:

• шлифмашину с отрезными кругами;
• аппарат для сварочных работ;
• молоток;
• наждачка;
• пассатижи.

Из материалов понадобятся:

• труба или арматурный стержень — 1,5 м для штанги;
• арматурный прут для ручки длиной 0,4 м;
• диск циркулярной пилы для изготовления режущего элемента;
• сверло Ø 15 мм для кончика.

Порядок выполнения работ:

1. Диск для лезвия устройства разрезается пополам при помощи болгарки. Размер диска выбирается с расчетом на то, какой диаметр должна иметь скважина, в среднем — 15 см.
2. Зубья диска полностью стачиваются.
3. Рукоятка устройства приваривается к штанге.
4. К концу штока приваривается сверло, на 5-6 см выше – режущие элементы под углом 25º.
5. При помощи шлифмашинки затачиваются лезвия. Можно подточить и сверло на конце.

Справка! Возможно сделать конструкцию со съемными лезвиями.

Чтобы это осуществить, к штанге привариваются под необходимым углом металлические планки с отверстиями. К ним и будут при помощи болтов крепиться лезвия. При помощи такого усовершенствованного устройства можно бурить небольшие скважины различного диаметра.

Садовая лопата в помощь

Для глины и песчаников можно изготовить буровой инструмент из простой садовой лопаты. Такое устройство прекрасно подходит для посадки плодовых деревьев.

Алгоритм действий будет иметь следующий вид:

1. Необходимо найти лопату из качественной стали и сделать на ней разметку согласно чертежу.
2. Лезвие лопаты разрезается по заданным линиям. Боковые стороны загибаются в противоположные стороны.
3. Нижняя часть загибается вверх – таким же образом в противоположные стороны. Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.
4. Полученные швы необходимо проварить сварочным аппаратом.

Бур для свай ТИСЭ

В оригинальном исполнении бур ТИСЭ представляет собой лопасти с землеприемником и откидывающимся более широким ножом, при помощи которого формируется расширение в основании скважины. Однако в работе такой снаряд неудобен — мешает нож. Лучше его сделать в съемном исполнении.

Для изготовления своими руками понадобится:

• садовая лопата;
• банка из под сельди;
• труба для штанги и рукоятки.

В качестве ножа выступает обрезанная лопата, а землеприемник изготовлен из большой консервной банки. Нож крепится подвижно, при опускании в скважину он подтягивается закрепленным на конце тросом. Когда устройство достигает дна, трос ослабляется, нож начинает срезать бока скважины, расширяя ее до нужного диаметра.

Можно сделать и более мощный агрегат: плуг-лопатка изготавливается из рессоры, она затачивается и приваривается к подвижной конструкции закрепляющейся на болтах.

Практическая польза ручных буров

Применение ручного бура увеличивает производительность любых земляных работ, где надо делать углубления. По сравнению с выкапыванием ямы лопатой можно сэкономить несколько часов, да и сил уйдет намного меньше.

Где используют садовый бур:

Принцип действия ручного садового бура

• при посадке кустарников и деревьев;
• при изготовлении грядок и клумб;
• при создании бордюров;
• при установке теплиц и парников.

Подобные средства малой механизации применяют и для строительных работ. Благодаря им гораздо проще вкопать столбы для забора, сделать беседку, построить свайный фундамент для бани или жилого дома.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Особенности ручного бурения

Не всегда для водоснабжения небольшого загородного дома или дачи оправдано сооружение дорогостоящей артезианской скважины. Для сезонного водоснабжения небольшого частного домика или дачи будет вполне достаточно изготовления неглубокой скважины на песок или колодца.

Среди главных условий ручного бурения можно перечислить:

• залегание грунтовых вод на небольшой глубине (до 20 м);
• в составе грунта не должно быть скальных пород, то есть ручной бур может справиться только с песчаными и глинистыми почвами.

Для самостоятельного выполнения скважины или поиска воды для колодца подходит два вида бурения:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• ударно-канатное;
• вращательное.

Первый вид работ удобен тем, что для его выполнения не нужно использовать сложные специальные устройства. Достаточно изготовить простую буровую установку из подручных материалов. Более того бурить скважину можно в одиночку без привлечения помощников.

Суть метода ударно-канатного бурения в следующем:

1. Чтобы проделать скважину, со значительной высоты в неё сбрасывается увесистая труба с заострённым концом. Она привязывается канатом к раме.
2. Под тяжестью трубы часть грунта отделяется и попадает внутрь приспособления.
3. Затем бур снова понимают на поверхность и с высоты опять сбрасывают в скважину.
4. В ходе бурения ствол скважины постепенно углубляется, а почва накапливается в ударном устройстве.
5. Сделав несколько ударов, трубу необходимо извлечь на поверхность при помощи лебёдки и очистить от накопившего грунта. Для этого изделие оттягивается в сторону от скважины и прочищается ударами тяжёлого молота.
6. Бурить скважину таким образом продолжают до тех пор, пока не доберутся до водоносного горизонта по достижении нужной глубины.

Вращательное бурение подразумевает использование бура, который врезается в грунт и поднимает наверх породу в ходе своего вращения. Чтобы бурить таким образом, понадобится два человека. Они должны стоять по бокам буровой штанги и крутить её при помощи  металлической трубы или лома.

Для вращательного бурения обычно используют один из двух видов бура: спиральный, ложковый. Как их сделать, мы рассмотрим в нашей статье дальше. А о том, как правильно бурить скважину при помощи ручного бура, вы можете узнать из видео в конце статьи.

Конструкция с чертежом, обзор достоинств

При наличии фантазии и некоторого запаса знаний, можно задействовать ручной садовый инструмент для заглубления в грунт с целью решения разнообразных задач:

• строительство скважины – популярное сегодня решение на загородных садовых участках, а с помощью садового бура можно сделать отверстие в грунте с нужными параметрами и по глубине, и по диаметру;
• возведение заборов из различных материалов, главное требование при этом – небольшой и средний вес конструкции;
• геологические исследования (берутся образцы грунта);
• прокладка системы коммуникаций;
• подготовка неглубоких лунок для высадки рассады.

Ручной садовый бур характеризуется собственными преимуществами, которые делают его предпочтительным инструментом для определенной работы. Например, следует выделить легкость управления, достаточно небольшой вес, позволяющий орудовать таким приспособлением.

Схема бура из лопаты

Также ручной садовый бур экономит время, так как сделать отверстие с его помощью можно значительно быстрее, чем при использовании лопаты. Учитывая, что существуют различные вариации такого инструмента, можно выполнять разнотипную работу, причем без привлечения большого количества помощников.

А- со шнеком утилизированного зерноуборочного комбайна, Б – бур с емкостью в форме кастрюли, В – со шнековыми лезвиями из отработанных дисков.

Благодаря компактным габаритам приспособление для бурения отверстий в грунте легко транспортировать. С его помощью можно сделать лунки даже на труднодоступных садовых участках. А благодаря жесткости конструкции такой бур справится с корневой системой растений, почвой плотной структуры. Конструктивно этот инструмент состоит из нескольких основных узлов:

На рисунке изображено: 1 – ручка; 2 – вставка; 3 – насадка; 4 – муфта; 5 – крепеж; 6 – пластины с лезвием.

Чертеж ручного бура

Режущие конструкционные элементы встречаются в разных вариациях: шнек, винтообразные, половинчатые диски и две лопасти. Способ крепления также разнится: ручной бур со съемными и сварными режущими кромками.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

• арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
• изношенные диски от циркулярной пилы толщиной около 2−3 мм;
• сверло диаметром 15 мм;
• болгарка и отрезные круги;
• молоток;
• сварочный аппарат;
• наждачная бумага.

Читать также: Горизонтальный фрезерный станок по дереву

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

1. Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
2. Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
3. На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
4. Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
5. Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.

Изготовление бура

Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.

Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.

Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.

После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.

Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.

После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.

Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.

Используемые материалы

В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).

В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.

В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.

Режущие элементы и их крепление

Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.

Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.

Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.

Некоторые модификации

1. Прямые дробильные лопасти между пикой и режущей кромкой.
2. Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
3. Силовые ребра между углами лопастей и/или осевой штангой.
4. Короб-землеприемник, чтобы выбирать больше грунта за один заход.
5. Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
6. Съемные лезвия для быстрой замены в процессе выполнения работ.
7. И множество других, количество которых ограничивается только личной изобретательностью.

Особенности ударно-канатного бурения

Ударно-канатное бурение хорошо тем, что не нужно под него делать сложные установки, а сам бур можно собрать из подручных материалов своими руками и работать с ним одному человеку.

Особенности такого вида бурения следующие:

Сборка ударного бура своими руками

Ударный бур для ударно-канатного метода бурения изготавливается так:

• поставьте треногу высотой до 3 м над местом, где будет буриться скважина;
• вверху закрепите на ней канатный блок;
• ручную или электрическую лебедку прикрепите к одной или же сразу двум опорам блока;
• труба для бура по диаметру должна совпадать со стволом скважины;
• вверху трубы перпендикулярно ее оси приварите полосу толстого металла, отверстие которой по диаметру должно совпадать с толщиной подъемного каната, само отверстие нужно поставить по осевой линии;
• на нижнем торце сделайте кольцевую или зубчатую заточку, потом торец можно дополнительно закалить в муфельной печке;
• чтобы было легче чистить верхнюю часть трубы от грунта, сделайте прорезь или несколько радиальных отверстий;
• если лебедка имеет достаточную мощность, процесс работы можно ускорить за счет увеличения веса ударного бура, если поставить вверху на нем дополнительные металлические грузы.

Вращательное бурение от других отличается тем, что бур врезается в землю и вынимает под действием вращательных сил остаточную породу. Такой тип работы предполагает задействование двух людей, которые стоят по обе стороны от штанги, и вращают ее специальным воротком, сделанным из стальной трубы или длинного лома.

Благодаря данному методу можно прорубить неглубокую водяную скважину на песке достаточно быстро и без применения сложного оборудования. Для работы лишь потребуются:

• ручной бур;
• штанги для наращивания длины инструмента;
• трубы для воротка нужной длины.

Спиральный, как и ложковый бур, хорошо подходит для бурения вручную в легких грунтах без камней. Спиральный бур состоит из вертикальной штанги, сделанной из толстой трубы, в нижнем ее торце стоит режущий инструмент на основе твердого сплава. Вдоль конструкции вверх от режущей кромки привариваются полосы на основе закаленной стали.

Такая кромка при вращении подрезает грунт, а полосы, расположенные по спирали, выталкивают его наружу, что добавляет упора при бурении. Остаточный грунт из скважины накапливается между витками, поэтому периодически нужно вытаскивать бур и чистить его.

Для изготовления такого приспособления своими руками потребуются следующие заготовки:

• толстенная труба нужной длины;
• металлический диск толщиной порядка 5 мм, а внешний его диаметр должен соответствовать диаметру скважины.

Алгоритм сборки конструкции такой:

• заострите нижний кончик трубы или приварите к нему заточенный стальной наконечник;
• распилите надвое металлический диск и на его кромке сделайте заточку или ровно, или зубчатым методом;
• половины диска приварите к вертикальной штанге, они должны при этом находиться на расстоянии порядка 125 мм от острого конца;
• вверху штанги поставьте резьбовую муфту.

В качестве материала для бура можно взять разрезанный пильный диск от циркулярной плиты нужного размера.

Самостоятельная сборка

Земляные коловороты – необходимое приспособление, которое позволяет выполнять строительные работы, ремонт, обустройство дачного участка, сада, огорода, исследование почвенного состава. Простота и минимальное количество деталей позволяют сделать бур своими руками. Перед изготовлением нужно выбрать конструкцию, которая подойдёт для работы на приусадебной территории либо будет необходима при установке опор.

Чертежи и схемы

Готовые конструкции коловоротов можно посмотреть в строительном магазине. Их измеряют, делают эскизы, наносят размеры всех деталей. Помимо бура, изготовленного на заводе, выбор базовой конструкции можно сделать по чертежам, размещённым в Сети. Мастера охотно делятся своими наработками в области изготовления и модернизации приспособления для обработки грунта.

Необходимые инструменты и материалы

При изготовлении понадобится оборудование для обработки металла. В общем случае нужно иметь: угловую шлифовальную машинку, сварочный аппарат, дрель и слесарный инструмент. Перед началом сборки подготавливают отдельные заготовки:

1. Стальную трубу (диаметром ½-1 дюйм) либо профильную (с сечением 30 х 30 или 40 х 40 мм). Длина заготовки должна быть больше на 0,5 м, чем глубина ямы. Если общий размер превышает 1,5 м, то штангу лучше сделать разборной.
2. Круглую трубу для рукоятки (диаметром ½ дюйма и длиной 50-60 см).
3. Наконечник. Его делают из старого сверла или стального прутка. Последний расплющивают с одного конца.
4. Ножи-лопасти или отдельные диски шнека. Первые можно сделать из циркулярной пилы. Диски вырезают из стального листа толщиной 4-5 мм.

Использование листовой стали

Из металлического материала делают отдельные элементы шнека. Их количество зависит от высоты рабочего органа, обычно достаточно 2 диска. На поверхности листа размечают наружный и внутренний диаметры колец. Первый делают на 1 см больше, чем размер лунки, второй – равным штанге. По наружному контуру детали вырезают болгаркой. Внутреннее отверстие высверливают дрелью. С одного края диски разрезают и выгибают их винтом. Нижнюю пластину затачивают под углом 45 °.

К сведению!Если под руками нет дрели или нужного сверла, отверстие в листе металла можно прожечь сварочным аппаратом.

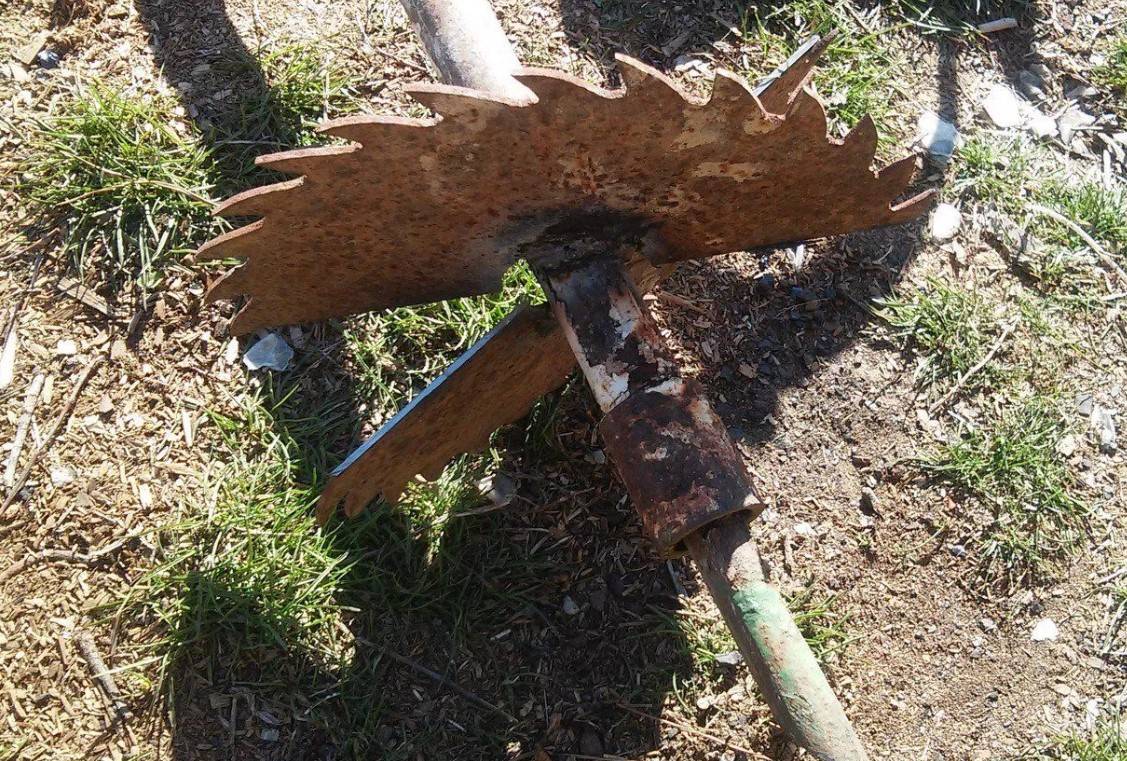

Конструкция из диска от пилы

Если в хозяйстве есть старый пильный диск, его можно применить для изготовления лопастей. Он сделан из прочной, закалённой стали. Её трудно согнуть – материал может лопнуть при деформации. Поэтому диск разрезают на две равные половинки. Такой бур для земляных работ показывает высокую производительность. Даже старые диски хорошо режут землю. А чтобы бурение шло еще легче, лезвия затачивают еще и по бокам.

Сборка коловорота

Когда подготовлены все детали, их соединяют в единое целое. Порядок сборки:

1. В нижнюю часть штанги вставляют направляющий наконечник. Выравнивают его по оси трубы и прихватывают в нескольких местах.
2. У основания штанги размещают половинки пильного диска или сегменты шнека. Прихватками соединяют детали.
3. Сверху штанги точечно приваривают рукоятку. Она соответствует схеме, все детали полностью обваривают.
4. Зачищают сварные швы шлифовальным диском от окалины и заусенцев. Таким же образом обрабатывают рукоятку.

Самодельный бур станет хорошим помощником на стройке или на дачном участке. Изготовить его сможет мастер без большого слесарного опыта. Главное – соблюдать простую последовательность сборки, чтобы получить надёжное и долговечное приспособление.
