Как сделать гаражные сдвижные ворота своими руками

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
решить, какими ворота будут по высоте;
узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

зубчатая рейка;
концевики;
электропривод.

Комплект рекомендуется дополнить такими элементами:

фотоэлементы;
лампа для оповещения;
дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

Подключение	Длина провода 1 < 10 м	Длина провода 10 < 20 м	Длина провода 20 < 30 м
Напряжение питания	3х1,5 мм²	3х2,5 мм²	3х4 мм²
Сигнальная лампа	2х0,5 мм²	2х1 мм²	2х1,5 мм²
Питание вспомогательных механизмов	2х0,5 мм²	2х0,5 мм²	2х1 мм²
Фотоэлементы для приёма	4х0,5 мм²	4х0,5 мм²	4х0,5 мм²
Фотоэлементы для передачи	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²
Механизмы управления и безопасности	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

каретки от велосипеда;
заслонки;
верхние подпирающие ролики;
направляющая планка;
накатные ролики;
несколько уловителей;
домкрат;
материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
швеллер;
кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

усиленные петли с подшипниками;
рукоятки;
центральный и боковые упоры;
задвижка;
стиральная машинка;
материал для покрытия;
профильные трубы;
каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

электродрель;
изолента;
плоскогубцы;
метр;
молоток;
паяльник;
шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Подготовка к работе

Перед началом изготовления складных ворот для гаража своими руками необходимо провести подготовительные работы

Важно внимательно изучить принцип устройства и характеристики различных моделей складных ворот, чтобы выбрать наиболее подходящую для вашего гаража конструкцию

Существует несколько разновидностей складных ворот, включая гармошку, которая состоит из нескольких панелей, связанных между собой с помощью петель. Также можно использовать ворота с прямоугольным каркасом и наклонными панелями.

Также необходимо выбрать материалы для изготовления ворот. Для создания прочных и надежных конструкций рекомендуется использовать металлические профили или деревянные бруски. Выбор материалов зависит от ваших предпочтений и целей.

При сборке складных ворот важно соблюдать инструкцию производителя и обращать внимание на особенности каждой модели. Следуйте указанным шагам и не пропускайте ни одного этапа работы

Виды

Сдвижные ворота можно разделить на несколько подвидов, различающихся по конструкции: подвесные и консольные. Подвесные чаще используются для монтажа в проемы ангаров и других зданий технического назначения. Они надежны, но их монтаж связан с некоторыми трудностями и для него необходима спецтехника.

Консольные ворота проще в монтаже и, за счет направляющих устройств расположенных снизу, позволяют устанавливать их на улице. Они не боятся снега или пыли, устойчивы к сильному ветру. Вес конструкции распределяется на фундамент, расположенный сбоку от проема.

Для небольших ворот вместо бетонируемого основания допускается использование винтовых свай.

Этапы установки

Чтобы установить гаражные ворота своими руками, требуется пошагово выполнить инструкцию. Прежде чем приступать к непосредственному монтажу, необходимо подготовить проектную документацию с рассчитанными габаритами конструкции, подготовить инструменты и набор комплектующих, определиться с разновидностью полотна.

Составляем проект

В проекте установки ворот отражается ширина и высота конструкции, а также габариты входного проема, вид и количество требуемых материалов, план расположения гаража. На стадии подготовки проектной документации требуется:

выполнить замеры гаражного проема;
удостовериться, что конструктивные особенности стены позволяют смонтировать на нее рельсы;
проверить наличие свободного пространства для отходящего полотна;
определить необходимость монтажа дополнительного фундамента;
выбрать тип конструкции, материалы полотна и защитной обшивки;
выяснить необходимость утепления и гидроизоляции;
обозначить размещение автоматики для дистанционного контроля.

Подготовка материала и инструментов

Завершив разработку проекта, нужно подготовить набор инструментов и расходные материалы. Независимо от выбранной разновидности конструкции, потребуются:

роликовые каретки;
накатные и верхние поддерживающие ролики;
направляющий профиль;
резиновые заглушки;
аппарат для сварки;
дрель, перфоратор, шуруповерт;
шлифовальная машинка;
измерительные инструменты.

В целях обеспечения безопасности во время выполнения монтажных работ рекомендуется использовать защитные очки, каску и перчатки

Чтобы сооруженная конструкция функционировала в течение длительного срока без поломок, важно выбирать качественные комплектующие

Сбор и установка

Сбор откатных конструкций начинается с создания каркаса из стальной профильной трубы. Сначала необходимо разрезать профиль на нужные части, очистить следы коррозии и нанести на поверхность средство для защиты от образования ржавчины. Подготовленные элементы свариваются воедино и шлифуются.

После изготовления каркаса остается обшить само полотно и покрыть его защитной краской или лаком. Установка выполняется согласно поэтапной инструкции:

На банкетке фиксируются подвижные ролики, в которые заправляется направляющая.
Ворота регулируются при помощи строительного уровня.
Нижние роликовые каретки крепятся к швеллеру, а верхние — к полотну.
Монтируются улавливатели на столбы.
Проверяется работоспособность конструкции.

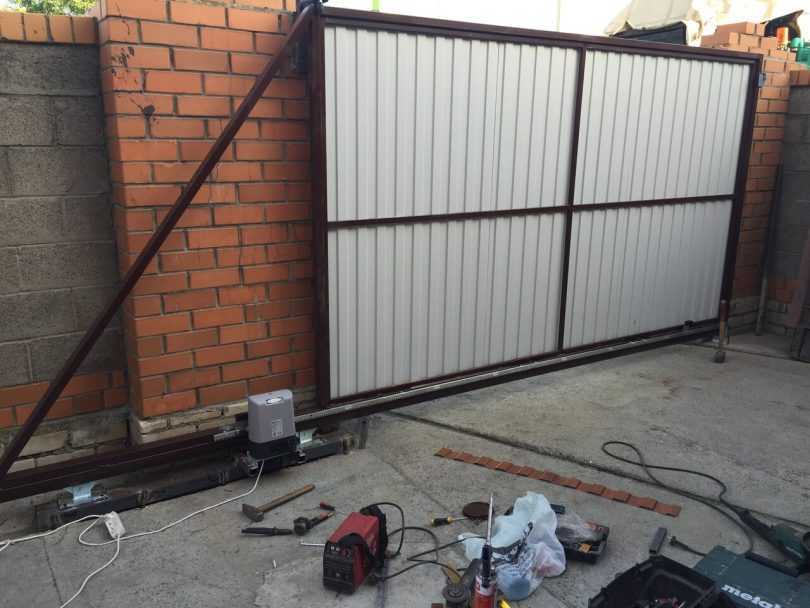

Монтаж и настройка автоматики

Оснащение откатных ворот автоматикой позволяет дистанционно осуществлять открытие и закрытие конструкции. Базовый комплект автоматики состоит из привода, зубчатой рейки и концевиков. Для дополнительного удобства можно оснастить конструкцию сигнальной лампочкой, фотоэлементами, которые останавливают ворота при наличии препятствий, и антенной, увеличивающей дальность действия пульта.

Установка автоматики предполагает прокладывание к полотну электрического кабеля, к которому подключаются все элементы. Рекомендуется проложить кабель в траншее глубиной 0,7-0,8 м. Чтобы защитить кабель, можно поместить его внутрь полиэтиленовой трубы. После установки автоматики и подключения кабеля остается при помощи дистанционного пульта настроить открытие ворот. Информация о возможных вариантах настройки указывается в прилагаемой технической документации.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

подготовка чертежей, материалов и инструментов;
монтаж дверной коробки и направляющих;
сборка дверного полотна;
изготовление движущего механизма;
установка ворот;
монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

сварочный аппарат;
электродрель (перфоратор, шуруповерт);
строительный уровень;
рулетка;
набор гаечных ключей;
карандаш.

Для установки подъемного механизма следует приготовить:

швеллеры и стальные уголки;
противовесы (специальные для лифтов или чугунные болванки);
кронштейны, уголки, металлические направляющие;
пружины возвратного типа;
стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

дверного полотна, цельного или секционного;
левой и правой стойки, которые управляют движением ворот по нужной траектории;
двух противовесов, по одному с каждой стороны;
устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
дуга – выгнутые по шаблону две детали;
внутренняя дуга, две детали;
стальная пластина;
установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

В створке просверлить отверстия для кронштейнов с роликами.
Установить полотно между стойками.
Поместить ролики в пазы стоек и зафиксировать их винтами.
Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Материалы, инструменты и фурнитура

Прежде чем приступить к изготовлению раздвижных ворот, нужно четко определить их размеры и материал, из которого они будут сделаны. От этого напрямую зависит их вес и выбор необходимой фурнитуры. Ширина ворот должна позволять транспорту владельца свободно проезжать в обоих направлениях. От этого также зависит расстояние, необходимое для их открывания. Конструкция раздвижных ворот включает в себя каркас, обшивку и фурнитуру для системы перемещения.

Несущая рама собирается из профильной металлической трубы прямоугольного сечения 6х3, 6х4 или 5х5 см. Внутреннюю обрешетку делают из такой же трубы, но более тонкой, 4х2 см. Ее можно обшить профнастилом, сайдингом, листовым металлом или деревянными досками.

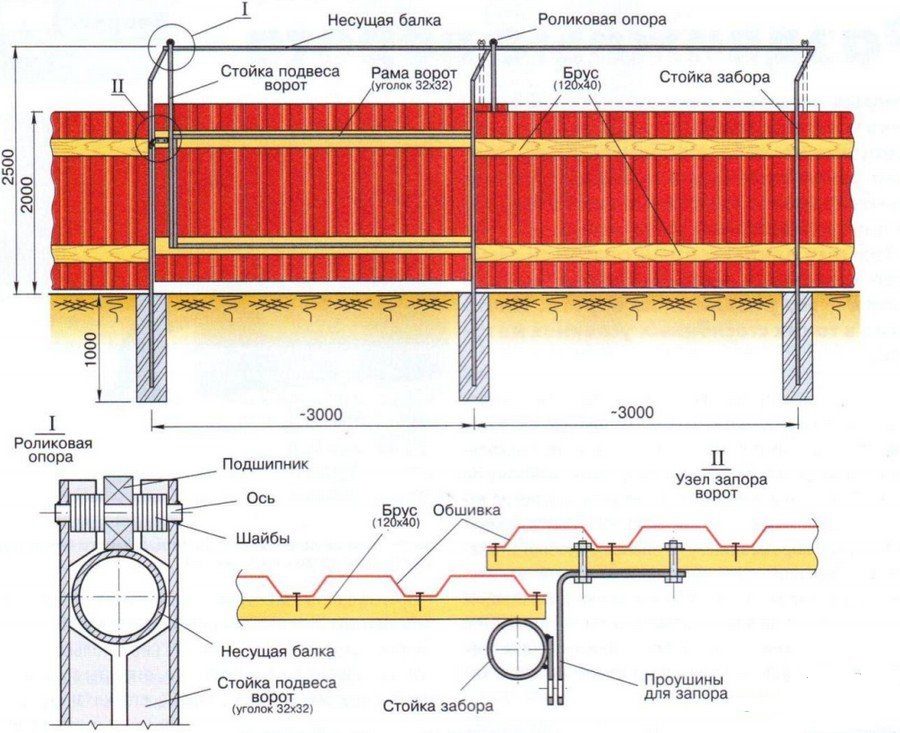

Схема обустройства раздвижных дверей

В состав фурнитуры входят такие комплектующие, как направляющий рельс, 2 роликовые каретки, ролик для поддержки, накатной концевой ролик, 2 заглушки направляющего рельса и 2 улавливателя (верхний и нижний). Для закладной будет нужен отрезок швеллера шириной 20 см или более, и от 12 до 18 м арматурного прута.

Для сборки конструкции и установки таких раздвижных ворот нужны лопата, емкость для размешивания бетона или портативная бетономешалка, электросварочный аппарат, угловой ручной шлифовальный инструмент “болгарка” с набором дисков для резки и зачистки металла, электродрель с набором сверл, молоток, уровень и рулетка длиной 6 м.

Пошаговая инструкция того, как изготовить и установить подвесные откатные ворота своими руками

Чаще всего ширина ворот, которая является стандартной для легковых автомобилей, не превышает 3 м.

При выборе привода для автоматизации откатных ворот обратите внимание на то, с какими по массе створками ворот он может работать. Комплекты для откатных ворот продаются уже полностью готовыми, чаще всего вместе с направляющей. Они рассчитываются на определенную массу конструкции, следовательно, перед тем как их приобретать, необходимо посчитать массу ворот

Они рассчитываются на определенную массу конструкции, следовательно, перед тем как их приобретать, необходимо посчитать массу ворот

Комплекты для откатных ворот продаются уже полностью готовыми, чаще всего вместе с направляющей. Они рассчитываются на определенную массу конструкции, следовательно, перед тем как их приобретать, необходимо посчитать массу ворот.

В случае, если планируется изготовить двухстворчатые откатные ворота, понадобится приобрести 2 комплекта.

Элементы, которые необходимы для автоматики, также можно найти в продаже. Ее цена значительно колеблется в зависимости от необходимых функций. Любой сможет найти тот вариант, который ему подойдет. Можно поставить ворота и без автоматического открытия, с ручным приводом.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
деревянные бруски 100×100 мм, которые будут применены для потолка;
уголки из металла 40×40×4 мм для рельс;
металлический прут диаметром 8 мм;
пружина с внутренним диаметром 30 мм;
металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
штыри из металла. Они понадобятся для закрепления конструкции;
швеллер 80 на 45 мм;
полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

сварочный аппарат;
дрель со сверлами по металлу и дереву;
болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

карандаш;
уровень;
гаечные ключи;
отвёртка;
рулетка;
молоток.

Начальный этап — создание чертежа

Для начала необходимо подготовить точный чертёж работы, что является одним из самых важных этапов. От высоты, ширины, длины и толщины ворот будет зависеть их масса и, соответственно, выбор материалов раздвижного механизма.

Ширину нужно сделать достаточной для проезда любого транспорта. Также необходимо учесть ширину улицы. Если она небольшая, то лучше сделать ворота широкими, чтобы автомобили имели достаточный угол поворота. Для установления оптимального угла требуется вбить колышки или поставить бутылки по ширине будущих ворот и попытаться въехать на автомобиле.

После того как чертёж готов, необходимо приступать к подготовке места для будущих ворот — очистить его от грязи и мусора, выровнять проём

Также важно изначально подготовиться к работам: приобрести весь инструмент и выделить для материалов специальное место

Рулонные конструкции

Автоматические рулонные полотна получили распространение из-за своих характеристик – надежности и безопасности. Стоимость их невысокая, что добавляет привлекательности.

Открывание производится механизмом, который наматывает гибкое полотно на вал. Ввиду того, что полотно изготовлено из отдельных ламелей (секций) оно быстро и удобно скручивается, двигаясь вертикально вверх. Вал, на который наматываются ламели, спрятан в коробе и рулон практически не заметен. Монтаж таких устройств прохода получил применение на складах и в хозяйственных строениях. Они безопасны в эксплуатации, отлично справляются с изменением температуры, прекрасно переносят жару и холод, отличаются простотой и удобством.

Ввиду своих особенностей, рулонные конструкции отлично встраиваются в ограду в качестве въездного преграждения. Им свойственна надежность, долговечность и безопасность. Рулонные полотна имеют весьма прочную конструкцию, это позволяет им служить долгое время период даже при активной эксплуатации. Поскольку к открывающему механизму нет доступа извне, то монтировать рулонные полотна можно различным способом – внакладку или в проеме. Применение таких механизмов, встроенных в ограду или забор получают все большее распространение.

Механизм рулонных гаражных створок

Огромное удобство открытия и закрытия въездных уличных рулонных полотен, используя дистанционный пульт из машины, в непогоду, делает их очень популярными

Важно, что автоматические рулонные механизмы изготавливаются с запасом безопасности. Благодаря установленным фотоэлементам – полотно останавливается, когда датчики обнаруживают появление препятствий, например ребенка, собаки или автомобиля

Устанавливаемая автоматика на рулонные конструкции имеет надежные характеристики работает в любой климатической обстановке и при любых температурах.

Весьма популярными системами являются рулонные конструкции для гаражей, которые можно смонтировать по-разному, а открытие\закрытие осуществляется за счет вертикального хода полотна створки. Крепиться направляющая рейка изнутри строения, что делает удобным въезд в гараж. Фундамент под них не требуется, а компактность конструкции за счет скручивания полотна, в так называемый рулон, дает высвобождение пространства. При этом цена на подъемные гаражные створки не самая высокая.

Необходимые инструменты и материалы

Для работ понадобится сварочный аппарат, молоток, рулетка, электродрель, болгарка с обрезными дисками (использовать ножовку по металлу нецелесообразно из-за большой потери времени). Для укладки фундамента подойдет штыковая лопата, ручной бур и уровень.

Собрать полотно ворот удобней всего из профильных труб различных сечений (60х40 мм, 40х20 мм, 20х20 мм). Обшивка полотна должна обладать механической прочностью, но минимальным весом: для тяжелых ворот потребуется установка дополнительных направляющих роликов.

Сегодня самым распространенным является профнастил. Целесообразно его применение, если данный материал уже задействован в отделке забора.

Бетон, песок и арматура потребуются, чтобы заложить фундамент для монтажа роликовой секции и электропривода. Фурнитура: несущие тележки, концевые и поддерживающие ролики, ловушка для полотна и даже сама несущая балка – в свободной реализации в строительных магазинах.
