Установка секционных гаражных ворот своими руками

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами. Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы

Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером»

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Монтаж секционных ворот своими руками

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

• Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
• Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
• Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Важно! Благодаря тому, что полотно секционных ворот утоплено в дверном проеме, потоки дождевой воды, снег и водяная пленка не затекают в уплотнение, тогда как для распашных гаражных створок осенне-зимний период всегда сопровождается примерзанием уплотнителя к стальной раме. Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража

Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

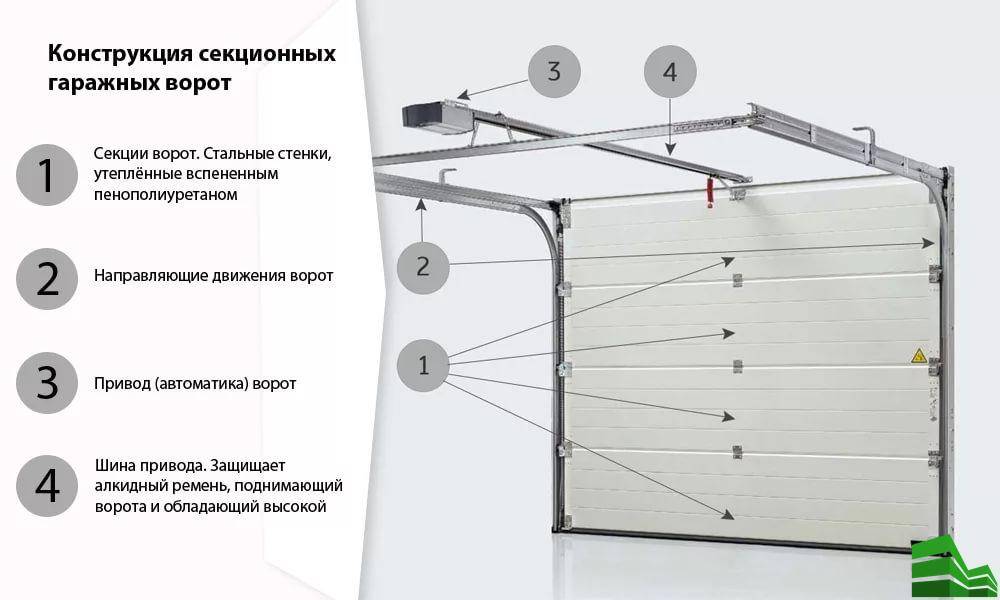

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

К сведению! При изготовлении секционных гаражных ворот в промышленных условиях внутренняя поверхность направляющих реек, по которым бегают роликовые опоры, имеет специальное покрытие из фторопласта или рифленой резины, обеспечивающее беззадирное движение роликов при любой погоде.

Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.

Возможные неисправности при монтаже секционных ворот своими руками

Ниже приводим таблицу неисправностей, которые чаще всего возникают при самостоятельной установке секционных ворот без соответствующего опыта

И еще раз обращаем ваше внимание, что и монтаж, и обслуживание конструкций лучше доверить сертифицированным специалистам:

Ошибка	Внешние проявления	Способ устранения
Полотно ворот не сбалансировано	Полотно падает вниз под собственным весом	Необходимо взвести пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна.
Полотно ворот не сбалансировано	Полотно «улетает» наверх	Необходимо ослабить пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна).
Полотно ворот не сбалансировано	Полотно поднимается и опускается рывками	Не соблюдена предварительная намотка троса на барабан (высокий и вертикальный тип подъема). Необходимое количество оборотов троса указано на комплектующей бирке.
Ошибка в регулировке при взводе пружин торсионного механизма	При открытии и закрытии ворот слышен характерный хруст пружины, полотно перемещается рывками	Необходимо после взведения растянуть пружину на 5-10 мм.
Ошибка при монтаже горизонтальных направляющих полотна ворот	Полотно туго идет по горизонтальным направляющим, слышен скрип	Необходимо замерить расстояния по диагонали от края полотна до края горизонтальной направляющей, а также выставить по уровню
Ошибка при монтаже вертикальных направляющих полотна ворот	Полотно тяжело передвигается по направляющим, нижний кронштейн задевает об направляющую, слышен скрип	Необходимо выставить вертикальную направляющую по уровню, установить распорные втулки на нижние и верхние ролики
Ошибка при монтаже внутренних петель на полотне ворот	При подъеме полотна слышен хруст	Необходимо установить внутренние петли так, чтобы их ось проходила между стыком панели без наклона
Ошибка при монтаже тросов	При поднятии полотно перекашивается в вертикальных направляющих, верхний кронштейн задевает направляющую	Необходимо отрегулировать натяжение троса одинаково с левой и с правой сторон от угловой стойки, а также выставить барабаны на одинаковом расстоянии от бокового кронштейна
Ошибка при установке роликовых кронштейнов на воротное полотно	Полотно ворот неплотно прижимается к боковому уплотнителю и проему, шатается, в результате образуется щель	Необходимо отрегулировать держатель ролика на боковой опоре
Ошибка при установке верхнего роликового кронштейна	Полотно ворот (низкий подъем) не плотно прилегает к проему, сверху образуется щель	Необходимо отрегулировать прижим полотна к проему при помощи регулировки верхнего роликового кронштейна.

Уверены, наша статься окажется действительно полезной для тех, кто планирует собственными руками установить автоматические секционные ворота для гаража. При этом в процессе следует быть внимательными и аккуратными, так как гарантия производителя не распространяется на повреждения конструкций, полученные в ходе ошибок при самостоятельном монтаже.

Инструменты для монтажа ворот

Для установки секционных ворот потребуется:

• уровень строительный;
• молоток;
• рулетка;
• простой грифельный карандаш;
• универсальная и клеммная (плоская) отвёртки;
• кусачки-бокорезы;
• пистолет клепальный;
• нож строительный;
• набор гаечных ключей в разных размерах;
• воротки на 12 — 14 мм;
• угловая шлифовальная машина;
• дрель с перфоратором;
• свёрла по металлу и буры по бетону.

При монтаже ворот не обойтись без пары помощников и инструкции по сборке, которая обычно входит в комплект поставки.

Чтобы обезопасить каждого участника процесса монтажа от травм, следует подготовить рабочие перчатки, защитные очки и каски.

Советы при самостоятельном производстве

Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.

Подъемные ворота состоят из четырех частей:

• Каркас;
• Проем;
• Полотно;
• Подъемный механизм.

При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.

Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.

Каркас подъемных ворот

Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.

Механизм открытия дверей может быть выполнен по одной из двух существующих схем:

• Шарнирно-рычажная;
• С использованием противовесов.

Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.

Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.

Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.

Необходимые для строительства материалы и инструменты

В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:

• Рулетка;
• Строительный уровень;
• Уголок;
• Сварочный аппарат;
• Болгарка;
• Отвертки и гаечные ключи разных размеров;
• Дрель;
• Шуруповерт;
• Электролобзик.

Из материалов может понадобиться следующее:

• Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
• Уголки 40х40х4;
• Швеллер 40х80;
• Стальной прут 8мм;
• Две пружины с диаметром 30мм;
• Саморезы;
• Анкерные болты.

При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.

Чертеж подъемно-поворотных ворот

Алгоритм действий

1. Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
2. Заглубляем нижнюю часть коробки на глубину в 20мм.
3. Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
4. Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
5. На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
6. В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
7. Устанавливаем ролики на полотне в направляющие.
8. Фиксируем полотно в коробке.
9. Вырезаем калитку.
10. Устанавливаем замок.

Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет использование штор.

Важная информация

При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

Какие инструменты и материалы нужно подготовить?

Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

• Сварочный инвертор
• Электроды диаметром 3 мм
• Сварочный генератор, поскольку на участке не было электричества
• Болгарка + шлифовальный и отрезной круг
• Рулетка
• Угольник
• Уровень
• Профильные трубы
• Петли
• Теплоизоляционный материал (в нашем случае пенопласт)
• Облицовочный материал (в нашем случае металлические листы)
• Краска и грунтовка + валик
• Монтажная пена

Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

Что нужно учесть?

Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

Определитесь с тем, из какого материала будете делать облицовку. На наш взгляд самый оптимальный вариант — металлические листы толщиной в пару миллиметров. Позаботьтесь о выборе краски и ее цвете.

Сделайте подробный чертеж, не собирайте створки на глаз. Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.

Самодельный разборной портал

Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.

Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.

Разновидности моделей с подъемным механизмом

Все ворота подъемного типа можно поделить на 2 группы:

Установка ворот подобного типа станет отличным решением в гаражах, где:

• притолока дверного проема гаража имеет слишком низкий уровень либо отсутствует вовсе;
• владелец просто хочет как можно лучше защитить гараж от непрошеных гостей;
• нужно сделать свой гараж современным и максимально удобным.

Очень удобно подумать об установке секционных моделей тогда, когда в помещении для автомобиля достаточно места, чтобы можно было переводить ворота из одного положения в другое. По технологии установки они очень похожи на уже полюбившиеся многим поворотные варианты: местом для их расположения выступает внутреннее пространство под потолком. Основу данной конструкции создают секции, сохраняющие подвижность одна относительно другой. Если использовать этот вариант ворот, то доступ в гараж открывается благодаря перемещению секций по направляющим вверх, которые установлены по поверхности стен и потолка. Откидные ворота своими руками имеют ряд преимуществ.

Изготовить откидные модели можно из любого материала: металллопрофиля, металла и других
