Как правильно приварить гаражные петли своими руками

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

Как правильно приварить петли на калитку из профнастила. Последовательность установки петель

На половину длины петли делается подложка в два-четыре миллиметра под нижнюю половину петли, а верхняя часть прихватывается с торца. Если ворота устанавливаются на круглые опоры, то петли выпускаются наружу ворот на 5мм, а если опоры прямоугольные, то варить необходимо заподлицо.

Процедура для обеих петель идентична. После того как уже петли прихвачены, необходимо при помощи прямоугольного бруска (30х30) выставить петли, приложив его вдоль петель. Дальше делаются прихватки с каждой стороны петель по две штуки. Варить петли стоит короткими прихватками, поочередно с каждой стороны петли. Потом петли привариваются к столбам. Ворота выставляются с необходимым зазором в один-полтора сантиметра посредине, зазор возле столбов может быть два-два с половиной миллиметра. Низ петель прихватывается к столбам, если необходимо, то можно применить вставки между столбами и петлями из круглого или прямоугольного сечения подходящего размера

Теперь можно ворота осторожно открыть, аккуратно придерживая, и если ворота открываются легко, то делается несколько прихваток снаружи. После закрывания ворот необходимо сделать посередине подставку, что бы при варке они не просели

Сварочный шов укладывается снизу вверх. После сварки необходимо дать петлям остыть, и только потом можно открыть ворота. Для приваривания петель с другой стороны, также делается подставка под створку ворот.

Проблемы и трудности, что могут возникнуть

Если одностворчатые, то приварить петли к воротам просто. Обычно в гараже не бывает такой конструкции, двери всегда двустворчатые и в этом случае, чтобы обе створки открывались плавно, без рывков и скрипа и хорошо прилегали друг к другу, надо соблюдать условие, при котором петли на опоре будут находиться на одной осевой линии.

Если говорить научным термином, то должна соблюдаться соосная схема работы петель, а по-простому можно сказать, что обе петли должны находиться на одной линии. Проверить это просто: если в петли вставить прут, то он должен оставаться ровным и не изгибаться.

Так как гаражные петли приварные имеют форму цилиндра, то для неопытного сварщика их приваривание может показаться очень сложной задачей. Некоторые люди делают их в виде шестигранника или квадрата, но они неудобны и лучше остановиться на цилиндрической форме.

Можно приварить петли прямо к полотну ворот, если его толщина 3 и боле миллиметров, то они будут надежно и прочно держаться. Для большей надежности принято на них сначала приваривать монтажные пластины, а уже их приваривают к воротам. Выполняется такая сварка только сплошным швом.

При выборе пластинок, нужно учитывать следующие параметры:

• габариты ворот;
• материал ворот;
• эстетичный вид.

Так как сначала привариваются к петлям пластинки, сварщику делать данную работу удобно, а во время приваривания их к воротам, он уже имеет ровную площадку, поэтому работать просто. Соединение выходит прочное, надежное и вопрос о том, как правильно сделать данную работу уже не возникает.

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.

Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.

Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.

Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.

Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.

Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

• Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
• Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
• Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
• Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

• Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
• Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
• В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

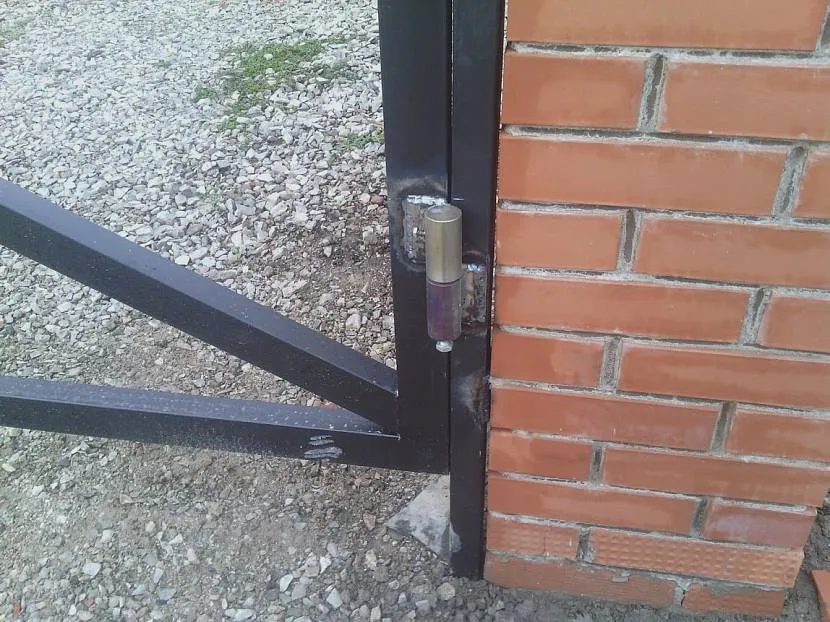

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

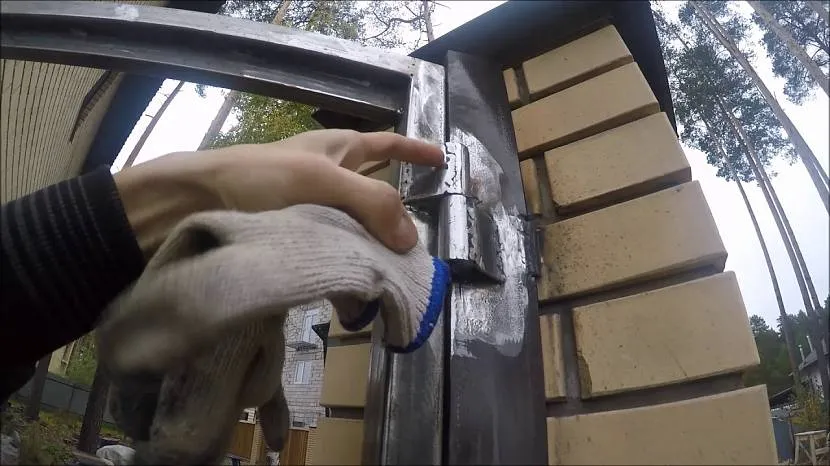

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

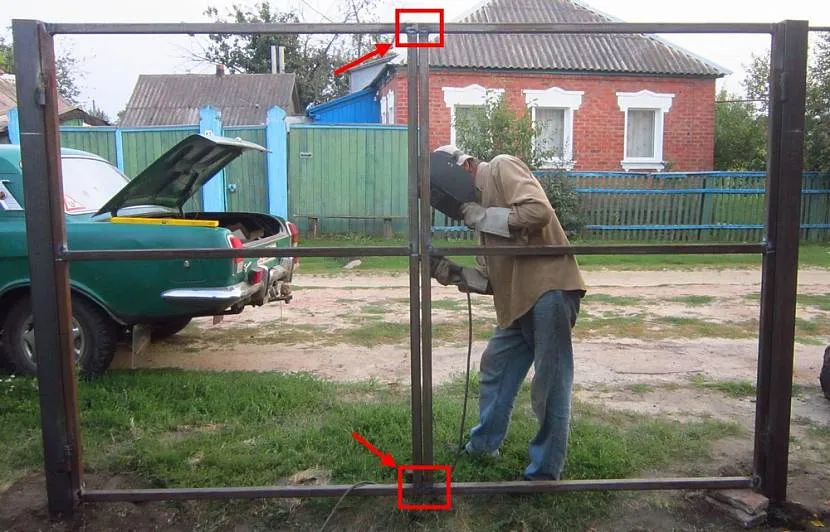

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Как выбрать?

Калитки и ворота могут быть сделаны из древесины, листовой стали, профнастила или других отделочных панелей. Также различен и монтаж петель. Для металлических конструкций характерны петли приварные, также их фиксируют болтами и саморезами (для металла). Для калиток из древесины характерна фиксация саморезами.

Исходя из этого, при выборе необходимо ориентироваться на полотно, из которого сделаны ворота, его габариты и вес. Например, если крепления предназначены на вес 200 кг, а полотно крупное и тяжелое, то они быстро сломаются. Поэтому иногда приходится устанавливать специальные усиленные петли для тяжелых ворот.

Немаловажное значение имеет и расположение петель. Наиболее распространены скрытые и внутренние

Петли должны выполнять следующие функции:

Петли должны выполнять следующие функции:

1. Обеспечение бесшумного открытия;
2. Удержание полотна – оно ни в коем случае не должно провисать;
3. Петли должны легко проворачиваться;
4. Долгий срок эксплуатации;
5. Устойчивость к взлому;
6. Ширина раскрытия ворот.

Самый оптимальный вариант – это устройства, оснащенные шариком и опорным подшипником. Эта модель имеет многие качества и отличается износостойкостью. Также очень хороши регулируемые модели, так как они очень удобные. И, наконец, выбор петель может зависеть исключительно от эстетической стороны детали. Например, оформление петель под старину, инкрустация резьбой или каким-либо элементом ковки.

Иногда могут возникать вопросы по поводу различия петель для ворот и для калитки. По сути, они не отличаются друг от друга, потому что на калитку они выбираются по тем же критериям и должны выполнять те же функции, что и воротные.

Виды воротных петель

Перед установкой открывающихся элементов для ворот надо разобраться с основными типами петель. Разновидности петельных изделий отличаются между собой материалом, из которого они сделаны, и формой. Также к отличительным особенностям можно отнести эксплуатационный срок и внешний вид.

Выделяют четыре вида петель, которые чаще всего используют при установке ворот гаражного помещения:

• Цилиндрические. Такой тип прикрепляется к воротным створкам и столбам. Именно цилиндрические петли чаще всего закрепляют на воротах, так как они обеспечивают их плавное открытие. Конструкция состоит из штыря и металлического цилиндра, который на него надевается.
• Усиленные модели. Изделия имеют прочные металлические подшипники, а также дополнительные железные пластины, которые делают петли в разы прочнее.
• Сквозные. Их устанавливают в стойки и прикрепляют к ним болтами с гайками. Специалисты советуют пользоваться сквозными конструкциями, чтобы спрятать петли в опорах. Главным недостатком изделий сквозного типа считают сложность монтажа.
• Трехсекционные. Считаются наиболее дорогими и надежными петлями, которые устанавливают для дополнительной защиты ворот от взлома.

https://youtube.com/watch?v=jP2EZTRofYg

Чертежи и схемы

Некоторые предпочитают самостоятельно изготавливать воротные петли. Однако перед этим надо сделать схему изделия, при разработке которой учитывают следующие параметры:

• Прочность и диаметр сечения. При определении этих параметров учитывается масса ворот, которые будут установлены в гаражном помещении. Например, если они будут сделаны из металлического листа толщиной пять миллиметров, придется устанавливать петельки с диаметром сечения 2-4 сантиметра.
• Длина. Если гараж закрывается тяжелыми воротами весом более двухсот килограмм, привариваются петли длиной 20-25 сантиметров. Благодаря этому размеры сварочного шва не превысят девяти сантиметров.
• Зазор. Часто владельцы гаражей сталкиваются с подклиниванием ворот при открытии. Чтобы избавиться от этой проблемы, между отверстием и осью делается зазор в полмиллиметра.

Советы по уходу

Петли изготавливаются из металла, поэтому необходимо регулярно за ними следить, чтобы они не заржавели

Рекомендуется обращать внимание на малейшие дефекты, чтобы избежать серьезных поломок. Нельзя экономить на обслуживании, в противном случае нужно будет тратиться на установку новой фурнитуры

Наиболее часто встречаются такие проблемы с петлями: они смещаются, деформируются, шток ломается, металл подвергается коррозии, крепежные элементы ослабляются, так как изначально были слабо установлены. Но этого можно избежать, если следовать полезным советам:

• Нельзя оставлять створки ворот открытыми или закрытыми надолго, иначе они заржавеют.
• Будет полезно подставить опору под половины, чтобы продлить эксплуатационный срок, и облегчить нагрузку на петли.
• Механизмы требуют регулярной очистки от загрязнений и старого масла, а также новой смазки.

Соблюдая такие простые правила ухода, вы сможете надолго забыть о проблемах с петлями.

О том, как ухаживать за петлями для ворот, смотрите в следующем видео.

Некие тонкости установочных процедур

Прихватка петель

При проведении монтажных работ не следует упускать из виду последующие индивидуальности сварочных процедур:

1. Во время приварки воротных петель лучше чтоб сварочный ток не протекал по опорным шарнирам. Это необходимо для того, чтоб не создавались сварочные прихватки в самой петле. С данной для нас целью при приварке петли контактный зажим с «массой» должен фиксироваться на самой створке. В случае приваривания петли к элементу обвязки (к стойке, к примеру) зажим с «массой» быть может перенесён на эту стойку.
2. Для исключения вероятных сварочных деформаций петли должны привариваться к полотну и коробке «накрест».
3. При навешивании ворот на вертикальные железные стойки следует дальновидно оставлять зазор, позволяющий вполне раскрываться воротам. (В случае опор с квадратным сечением таковой необходимости не возникает).
4. В этом случае, если ворота имеют значительную массу – вы сможете организовать смазку шарниров за счёт установки в их специальной пресс-масленки, обеспечивающей подачу масла в зону наибольшей опорной перегрузки.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Как правильно поэтапно приваривать петли на ворота

Самый сложный момент в работе – создание вертикальных швов. Пластинки здесь выступают важным элементом. Без них никак не справиться. Не забывайте, что работы сварщика по правилам начинаются с петель нижних. Первым делом приваривается часть состыковки (штыковая). Это достигается проведением электрода от верха до низа.

Вторым этапом работы будет проверка правильности открытия ворот. В помощь берется уровень, показывающий лазером, как расположена ось петли. При отсутствии перекосов продолжайте сварку. Работа сварщика состоит из следующих этапов:

Поднятие ворот

Важно поставить их ровно и вертикально. Проверка правильности расположения с помощью отвеса

Прикладывание петель к местам будущего крепления. Надо убедиться, что они стоят параллельно краям створки. Приваривание петель к основе конструкции и стойкам. Зачистка швов

Делается это болгаркой.

Современные хозяева стали чаще устанавливать заградительные конструкции из профнастила. Тогда необходимы такие действия:

1. Сооружение перемычек. Они проходят параллельно нижним и верхним частям.
2. Фиксирование перемычек. Удобно использовать для этого угольники.
3. Расположение перемычек так, чтобы было разделение полотна в трех местах.
4. Приваривание петель к перемычкам.
5. Прикрепление профнастила на петли. Это завершающий этап работы.
