Как подключить электричество к частному дому

Подземный (траншейный) ввод электричества

Подземная или скрытая прокладка кабеля осуществляется под землей. Метод безопасен, но требует дорогостоящих земляных работ. Необходимо выкопать траншею глубиной 0,8 метра от входа в дом до столба ЛЭП. Кабель должен быть проложен в трубах. Вход в дом осуществляется через технологическое отверстие в фундаменте.

Траншейный способ ввода электричества имеет ограничения. Кабель не может проходить под корпусом. Если инженерную трассу пересекает дорога, глубина рва увеличивается до 1,8 метра.

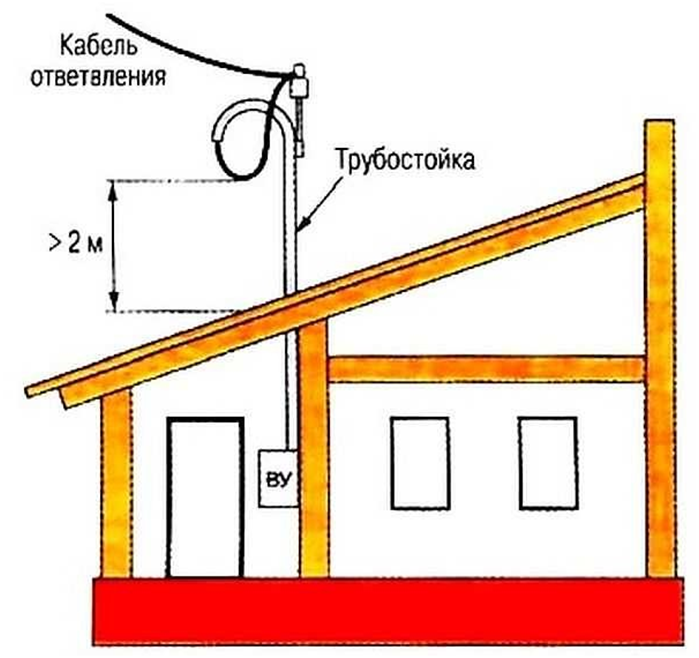

Кабель от ЛЭП проводится по столбу, к которому крепится хомутами, а затем уходит под землю. Он должен быть защищен трубой высотой 3 метра. Также в некоторых случаях соединение производится с помощью стойки для труб, которая вкапывается в землю.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
Устанавливают электрический щиток в заранее выбранное место.
Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
Подключают модули к проводам.
Подключают УЗО, автоматы, счетчик.
Подключают силовой кабель.
Проводят провода по кабель-каналам или ПВХ трубе.
Монтируют коробку и протягивают провода на розетки в гараже.
Аналогичным образом протягиваются провода к осветительной группе.

Схема электропроводки

Чтобы заранее предусмотреть все нюансы, следует внимательно рассмотреть и сложить схему подключения. Для этого нужно знать, сколько электроприборов будет установлено в помещении. Предварительно набросав на бумаге примерный план всего дома, нужно зайти в каждую комнату и отметить необходимое количество розеток и выключателей.

Также желательно отметить на плане, где и в какой комнате будет располагаться тот или иной электроприбор. Такие расчеты производятся для расчета сечения кабеля, которым будет проведена вся разводка по помещению.

Подсчитав количество розеток и выключателей, нужно определить мощность проводов:

Сечение проводников и т.д.	Медные жилы проводов и кабелей	Сечение проводников и т.д.	Алюминиевые жилы проводов и кабелей
Напряжение 220 В	Напряжение 380 В	Напряжение 220 В	Напряжение 380 В
Настоящее время, А	Мощность, кВт	Настоящее время, А	Мощность, кВт	Настоящее время, А	Мощность, кВт	Настоящее время, А	Мощность, кВт
1,5	19	4.1	16	10,5	2,5	22	4.4	19	12,5
2,5	27	5,9	25	16,5	4	28	6.1	23	15.1
4	38	8.3	тридцать	19,8	6	36	7,9	тридцать	19,8
6	46	10.1	40	26,4	10	50	одиннадцать	39	25,7
10	70	15,4	50	33	16	60	13.2	55	36,3
16	85	18,7	75	49,5	25	85	18,7	70	46,2
25	115	25,3	90	59,4	35	100	22	85	56,1
35	135	29,7	115	75,9	50	135	29,7	110	72,6
50	175	38,5	145	95,7	70	165	36,3	140	92,4
70	215	47,3	180	118,8	95	200	44	170	112,2
95	260	57,2	220	145,2	120	230	50,6	200	132
120	300	66	260	171,6

Исходя из таблицы, следует понимать, что при значительном потреблении мощности необходимо иметь подходящее сечение кабеля. Расчеты производятся с запасом, это необходимо для защиты всех проводов от выхода из строя в случае увеличения энергопотребления в будущем.

Например, на кухне кабель нужно прокладывать большего сечения, так как в этом помещении одновременно будут работать холодильник, микроволновая печь и электрическая плита. Необходимо сложить мощность этих устройств и определить по таблице необходимое сечение кабеля и внести его в схему подключения.

Перед покупкой проводников следует помнить, что кабель может иметь медные или алюминиевые жилы. Как видно из таблицы, разные проводники с одинаковым сечением могут выдерживать разные воздействия. Это связано с тем, что медь имеет лучшую проводимость, чем алюминий, так как имеет меньшее сопротивление.

Но так как медный кабель дороже, его можно заменить алюминиевым, но сечение второго будет больше. Что лучше выбрать, решает хозяин дома.

Техприсоединение: От необходимых документов до подачи заявки

https://vk.com/video_ext.php

Чтобы узнать, как подать заявку на Портал-ТП.рф, ознакомьтесь с нашей инструкцией!

Технологическое присоединение (далее – «ТП») – комплексная услуга, оказываемая сетевыми организациями всем заинтересованным лицам (далее – «заявителям») для создания технической возможности потребления электрической энергии. Она предусматривает фактическое присоединение энергопринимающих устройств потребителя к объектам электросетевого хозяйства сетевых организаций.

Порядок ТП и типовые формы договоров об осуществлении технологического присоединения к электрическим сетям установлены Постановлением Правительства Российской Федерации от 27 декабря 2004 г. №861 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (далее – Правила ТП). Первоначальный текст документа опубликован в изданиях: «Собрание законодательства РФ», 27.12.2004, N 52 (часть 2), ст. 5525, «Российская газета», N 7, 19.01.2005.

Порядок определения платы за технологическое присоединение установлен:

Основами ценообразования в области регулируемых цен (тарифов) в электроэнергетике, утвержденными Постановлением Правительства Российской Федерации от 29 декабря 2011 г. №1178. Первоначальный текст документа опубликован в издании «Собрание законодательства РФ», 23.01.2012, N 4, ст. 504.
Методическими указаниями по определению размера платы за технологическое присоединение к электрическим сетям, утвержденными приказом ФАС России от 30.06.2022 № 490/22. Источник публикации: Официальный интернет-портал правовой информации http://pravo.gov.ru, 22.08.2022

ТП осуществляется в отношении:

объектов, впервые вводимых в эксплуатацию;
объектов, ранее присоединенных, максимальная мощность которых увеличивается;
объектов, у которых изменяется категория надежности электроснабжения, точка присоединения, вид производственной деятельности, не влекущий пересмотр величины максимальной мощности, но изменяющий схему внешнего электроснабжения;
объектов, ранее присоединенных, но выведенных из эксплуатации (в том числе в целях консервации на срок более 1 года) в порядке, установленном Правилами вывода объектов электроэнергетики в ремонт и из эксплуатации, утвержденными постановлением Правительства Российской Федерации от 26 июля 2007 г. N 484 «О выводе объектов электроэнергетики в ремонт и из эксплуатации

Как подключить электричество к дому: сроки и проволочки

Схема подключения кабеля в измерительной таблице

Выполнение ТУ МОЭСК на присоединение 15 кВ включает в себя такие основные мероприятия, как

установка и подключение измерительной платы,
установка счетчика и заземляющего устройства,
установка пусковых автоматических выключателей и других электротехнических устройств, а также
ввод кабеля.

Стандартные сроки выдачи технических условий интернет-организацией, в соответствии с Постановлением РФ № 861, составляют 30 дней.

Удаленность от объекта, подключенного к электросети, является фактором, напрямую влияющим не только на цену, но и на сроки электрификации дома или земельного участка.

При удалении линий энергоснабжающей организации не более чем на 300 м (город) и 500 м (поселок) от границ участка заявителя срок выполнения таких работ составляет шесть месяцев.

Срыв сроков подключения по вине обслуживающей ЛЭП – редкий, но возможный вариант. В этом случае следует написать претензию и подать иск в суд.

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

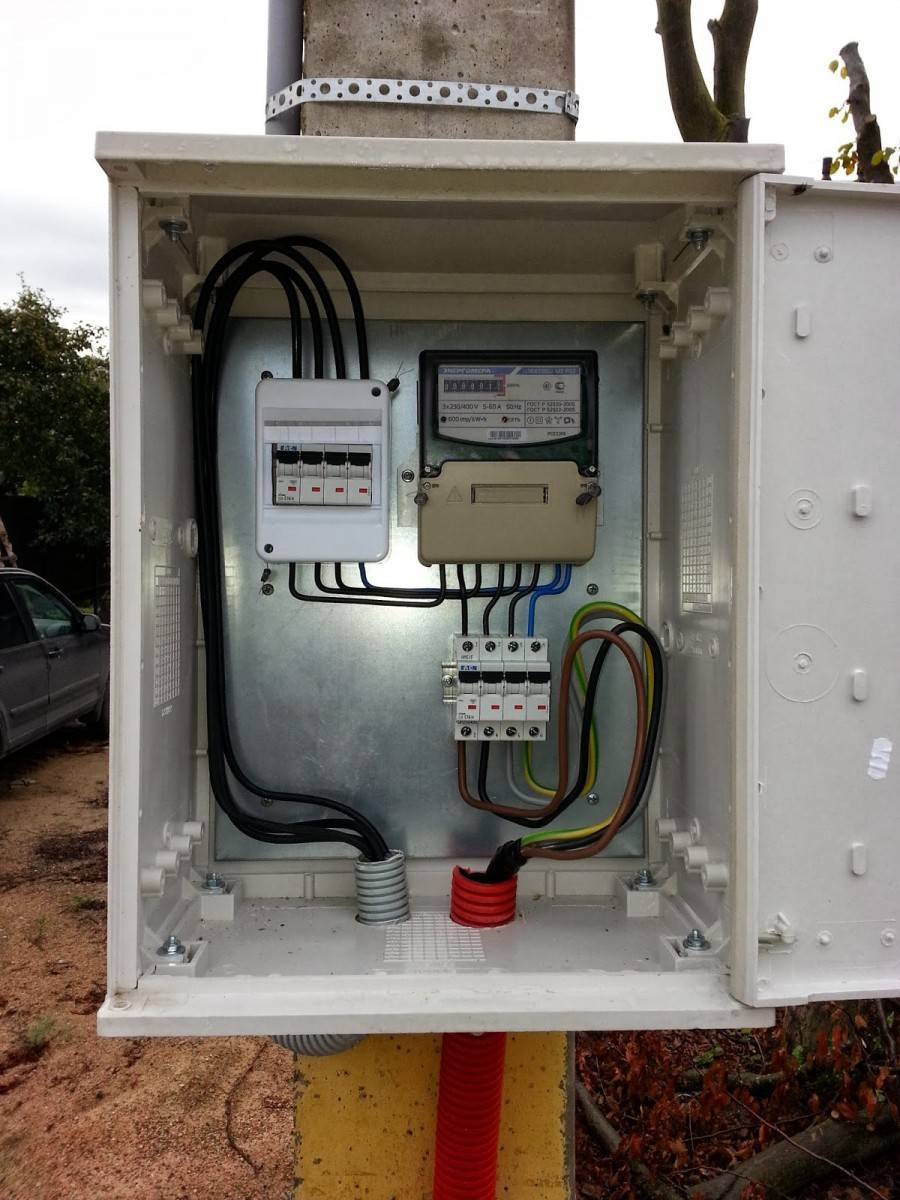

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

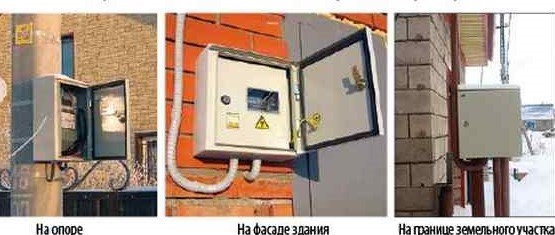

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрофикация дома – условия идеальные и реальные

Для того, чтобы провести в дом электричество нет, да и не может быть единых правил. В каждом городе, поселке или регионе проживания они свои. Они зависят от разных факторов, поэтому для потребителей такие правила определяет именно та электросетевая компания, услугами которой вы будете пользоваться и к мощностям которой будет осуществлено подключение. Отдельные правила действуют для согласований изменений на потребление электроэнергии в квартирах многоквартирных домов. Поэтому для ознакомления с общим алгоритмом действий, мы будем считать, что дом, который требуется обеспечить электроэнергией, расположен в черте города и на улице уже проведена готовая линия электропередач, к которой необходимо подключится.

В этом случае, можно руководствоваться правилами, которые определены в постановлении Правительства РФ «О внесении изменений в некоторые акты Правительства РФ по вопросам совершенствования порядка технологического потребителей к электрическим сетям» от 21 апреля 2009 года. В этом документе определено, что если расстояние до ближайшей опоры ЛЭП от точки подключения по прямой не превышает двадцать пять метров, то для подключения дома не нужно даже устанавливать дополнительную опору ЛЭП. Однако перед тем, как оборудовать ответвление, необходимо обязательно оформить технические условия в электротехнической компании. Кроме того, нужно помнить, что в простых случаях стоимость создания новой точки подключения не может быть более 550 рублей.я

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома становится все более актуальным, и не только из-за величины напряжения. Давайте рассмотрим все преимущества 380 вольт и вот их список:

Соединение наиболее распространенных асинхронных электродвигателей с короткозамкнутым ротором в быту и на производстве. При подключении к однофазной цепи мощность, крутящий момент и КПД теряются. Ведь изначально они были рассчитаны на три фазы.

Применение таких электрических машин в частном доме может понадобиться при обустройстве шлифовального, сверлильного или деревообрабатывающего станка и другого оборудования. Хозяин, имеющий навыки работы с такой техникой, всегда найдет ей применение. Мощный насос на даче всегда пригодится, так что и 380 вольт запустить здесь не помешает.

Подключив три фазы, владелец частного дома фактически получает сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого, чтобы получить однофазное напряжение 220 вольт, нужно один провод подключить к фазе, а другой к нулю. Он будет называться фазой.

Напряжение между двумя фазами составляет 380 вольт и называется линейным. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryzhenie.html.

В случае поломки или ЧП на распределительной станции могут перегореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами будет как минимум работающее освещение и холодильник. При этом необходимо помнить, что для трехфазных двигателей двухфазная работа повлечет за собой его неизбежный выход из строя.

Учтите, что и здесь есть подводные камни. Трехфазная сеть необходима, если тока однофазной сети недостаточно. И даже если однофазной сети недостаточно, не нужно спешить с подключением трех фаз, лучше уточнить возможность увеличения лимита тока однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы обязательно подключают, если необходимо приводить в действие трехфазные электродвигатели, которые не могут работать в однофазном режиме, или если одновременно используется большое количество электроприборов и оборудования, например, при наличии большого хозяйство в доме, налаживается какое-то небольшое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Одним из недостатков является необходимость равномерно распределять нагрузки в каждой из фаз. Второй недостаток – большая сложность подключения, приобретения еще одного щитка, защитных устройств и т д.

Третий недостаток – большая опасность в плане поражения электрическим током, так как в доме будет не только однофазное напряжение 220 В, но и линейная — 380 В

Как видите, преимущества электроснабжения потребителей от сети 380 вольт не всегда очевидны. Теперь стоит узнать, какие документы нужны для подключения трехфазной сети. Мы поговорим об этом сейчас.

Действия заявителя:

2. Выполнение мероприятий, предусмотренных договором ТП и ТУ

На этом этапе заявитель самостоятельно или с привлечением подрядной организации выполняет мероприятия, предусмотренные ТУ и разработанной на их основании проектной документацией по сооружению необходимой сетевой инфраструктуры и энергопринимающего устройства в границах участка, на котором расположены (будут расположены) его присоединяемые объекты электросетевого хозяйства.

Если при проектировании у заявителя возникает необходимость частичного отступления от технических условий, такие отступления должны быть согласованы с выдавшей их сетевой организацией с последующей корректировкой технических условий. При этом сетевая организация в течение 10 рабочих дней с даты обращения заявителя согласовывает указанные изменения технических условий.

Заявитель вправе в инициативном порядке представить в сетевую организацию разработанную им в соответствии с техническими условиями проектную документацию на подтверждение ее соответствия требованиям технических условий. Сетевая организация в течение 10 дней с момента представления заявителем проектной документации подтверждает соответствие представленной документации требованиям технических условий или предоставляет заявителю информацию о несоответствии представленной документации требованиям технических условий. Указанные действия сетевой организации регламентированы Правилами ТП и совершаются без взимания платы (п. 18.5 Правил ТП).

Указанное заключение рекомендуется получать в целях минимизации рисков выявления несоответствия проектной документации техническим условиям на этапе проверки сетевой организацией выполнения заявителем технических условий.

Требования к электрооборудованию подключаемого объекта

Требования, предъявляемые к счетчику потребления электроэнергии

Характеристики приборов учета, устанавливаемых на подключаемых домах, дачах и участках должны соответствовать ГОСТу 6570–96. Для жилых помещений рабочий ток прибора должен быть не меньше 30 А с классом точности от 2.0.

Все эти параметры необходимо учитывать при приобретении счетчика. Для коттеджей и частных домов необходимо приобретать прибор учета с рабочим током более 50 А, а также учитывать фазность подаваемой электроэнергии.

Требования, предъявляемые к вводно-распределительным устройствам (ВРУ)

Вводно-распределительное устройство — это электрощит с комплектом оборудования, предназначенный для управления электрическими цепями, защиты от перегрузок и так далее. ВРУ состоит из входного кабеля, системы включения/отключения подачи электроэнергии, заземления, приборов защиты УЗО и других элементов. Входной кабель укладывает в специальную гофрированную трубу, защищающую его от механических повреждений. Наружный провод должен соответствовать всем расчетным характеристикам по мощности, фазности и степени защиты от воздействия внешней среды.

Все автоматические выключатели, УЗО и другие элементы вводно-распределительного устройства, подбираются в полной зависимости от мощности потребления электроэнергии, с некоторым запасом. Элементы электрощита не должны соприкасаться с металлическим конструкциями: крышей, забором, решеткой и так далее. Монтаж силового кабеля, проходящего сквозь стену, необходимо осуществлять с использованием ПВХ-труб.

Проект подключения и необходимая документация

Проект электроснабжения частного дома 15 кВт 3 фазы включает в себя несколько разделов, каждый из которых относится к определенному этапу реализации. На подготовительном этапе проводятся следующие обязательные мероприятия:

подготовка и согласование разрешительной документации;
нарисовать электрическую схему и выбрать потребителей по току в реактивной нагрузке;
разделить их на отдельные группы.

Подготовка документации

Документы подготовлены на основании технических условий на подключение к трехфазной сети

Пакет разрешительной документации оформляется на основании технических условий, определяющих устройство и эксплуатацию трехфазной сети. Их выдают представители местного Энергосбыта. На основании технического задания подготовлены следующие документы:

договор с поставщиком электроэнергии в регионе;
акт осмотра эксплуатируемого оборудования;
заключение о функциональности схемы, выбранной для конкретного объекта;
акт разграничения существующих электрических сетей по их балансу.

Кроме того, на данном этапе проектирования учитываются функции работы конкретных потребителей электроэнергии – в частности, насосных и станочных.

Схема и выбор мощности

Схема трехфазного питания

При составлении схем разводки трехфазного питания в частных домах необходимо учитывать следующие детали:

В нем должны быть указаны маршрут прокладки, тип и основные характеристики кабеля электропроводки, а также места расположения электромонтажных изделий.
То же самое делается для средств защиты: амперметры, вводные и распределительные автоматы, а также выключатели защиты от замыканий на землю.
На схеме также указывается тип используемой системы защиты от поражения электрическим током (способ подключения РЕ и N проводников), а также необходимость повторного заземления.

Кроме того, показано использование дополнительных средств защиты – особенно реле контроля напряжения.

Расчет потребляемой мощности в киловаттах осуществляется по стандартному алгоритму, согласно которому все показатели ожидаемой нагрузки просто складываются.

Разбивка на группы

Подключение к электросети на месте

Все потребители, указанные на схеме электроснабжения дома 15 кВт (розетки и светильники), разделены на отдельные группы. Такая перегородка очень удобна для ремонта и обслуживания оборудованной системы электроснабжения.

За работу каждой из этих групп «отвечает» отдельный автоматический выключатель, установленный в электрощите. С его помощью при необходимости ремонта можно, например, отключить только эту ветвь провода, а все остальные оставить работать.

Для каждой такой группы расчет максимальной потребляемой мощности производится отдельно. На основании полученных данных подбирается автомат, подходящий для потока маркировки. Кроме того, они являются основой для подбора сечения менеджеров для этой ветки домашней сети.

Все эти данные необходимы для подключения обслуживаемого объекта к энергосистеме в соответствии с требованиями ПУЭ. При их наличии определить количество расходных материалов, средств защиты и других видов электрооборудования будет намного проще.

Цена и порядок оплаты

Разработка проекта

Заявку на ТП можно подать:

С помощью сервиса Личный кабинет клиента» на Портале-тп.рф
Через офис обслуживания потребителей;
Почтовым отправлением (направляется в сетевую организацию в 2 экземплярах письмом с описью вложения).

К заявке необходимо приложить:

План расположения энергопринимающих устройств, которые необходимо присоединить к электрическим сетям сетевой организации
Перечень и мощность энергопринимающих устройств, которые могут быть присоединены к устройствам противоаварийной автоматики
Копию документа, подтверждающего право собственности или иное предусмотренное законом основание на присоединяемый объект
Иные документы, указанные в п. 10 Правил ТП

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

{SOURCE}

Электрификация по федеральной программе

Иногда можно услышать упоминание о федеральной программе электрификации садовых товариществ, участков с ИЖС и других участков. Источники по-разному интерпретируют содержание и условия этой программы. Общее у них одно — якобы льготные условия подключения, по которым можно оформить электрификацию места, дачи, домовладения или другого имущества всего за 550 рублей.

Однако 550 рублей – нормативная стоимость подключения физических лиц, использующих в бытовых целях до 15 кВт, при условии, что ближайшая распределительная станция или электровышка находится в радиусе 300 (500) м от их места жительства. Указанная сумма распространяется на всех потребителей, подпадающих под данные условия.

Что касается программ льготной электрификации, то на федеральном уровне таких программ нет. Однако они вполне могут существовать на региональном уровне. Например, с 2013 года в Ярославской области действует программа укрупнения и восстановления электросетевого комплекса садоводческих объединений.

Отказ в подключении и дальнейшие действия

Отказ в сетевом подключении может быть дан по следующим причинам:

представлен неполный пакет документов;
план и список составлены неправильно;
документы отправляются в компанию, которая обслуживает не заявленную территорию, а другую;
нет технической возможности.

В случае отказа вы можете устранить причины отрицательного решения или обратиться в суд для обжалования действий или бездействия организации.

Подключение земельного участка без построек к электросети осуществляется так же, как и подключение земельного участка со строениями. Необходимо провести ряд последовательных действий, а также выявить и обеспечить техническую возможность.

Стоимость подключения при непревышении установленных норм составит всего 550 рублей, но при превышении расстояния необходимо будет доплачивать за каждое устройство с потенциально потребляемой мощностью и дополнительное расстояние для подключения.

Схема электросети дома

Подключение СИП к дому

В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.
