Электропроводка в гараже: как сделать самостоятельно?

Способы монтажа проводки

Гараж для автовладельца часто становится не только местом хранения автомобиля, но и мастерской, в которой он проводит большое количество времени. Функциональность, безопасность и удобство использования электропроводки должны стоять на первом месте. Для того чтобы максимально обезопасить человека и придать помещению эстетичный вид, используют разные варианты монтажа и маскировки проводов. Сделать это можно одним из следующих способов:

• провести провода по стенам
• использовать ПВХ короб
• использовать накладные коробки, в которых провода будут изолированы тонкими коробами

Первый вариант нельзя проложить по легковоспламеняющимся поверхностям: фанере, дереву. Такой способ не эстетичен и небезопасен. Поэтому для таких поверхностей нужно использовать металлические короба.

Разница в схемах на 220 и 380 вольт

Многие гаражные кооперативы, помимо стандартной электрической сети на 220 вольт, могут обеспечивать гаражи и отдельной проводкой на 380 вольт для питания мощного электрического оборудования. Инструкция по технике безопасности предполагает наличие одной входящей розетки в каждом помещении гаражного кооператива, однако при необходимости можно сделать дополнительную разводку на несколько розеток в нужных местах.

При электрической схеме на 220 вольт в помещение гаража заведено два или три кабеля: фаза, ноль и заземление (см. Заземление в гараже и правила выполнения работы). В некоторых случаях заземления может не быть.

Как видно из схемы, фаза проходит через главный автомат на счетчик электроэнергии, затем поступает к освещению через обычные автоматы на 25 или 32 Ампера, или на розетки через устройство УЗО. Если осуществляется электропроводка в гараже своими руками, схема обязательно должна предусматривать два автомата на освещение помещения и смотровой ямы отдельно.

При использовании линии на 380 вольт в помещение может входить 4 или 5 проводов, три из которых являются фазой, один — нулевой провод и возможно пятый провод заземления. В этом случае потребуется трехфазный автомат на ввод в помещение и установка трехфазного счетчика.

На фото видно, что общий автомат после счетчика разделяет сеть на 220 и 380 вольт. При таком подключении 220 вольт отводят на обычные розетки и освещение, а 380 вольт отводят через отдельный трёхфазный автомат на розетки повышенной мощности, которые обязательно необходимо пометить соответствующей пиктограммой.

В этой статье мы разобрали, как делается проводка в гараже своими руками, схемы наглядно показали особенности подключения, а представленный видео материал покажет практическую часть этой работы.

Самостоятельный монтаж электропроводки в гараже

Даже в самом простом гаражном боксе нужно установить освещение. Автомобили следует периодически осматривать, менять масло, подкрашивать. Да и взъезжать и выезжать из темного помещения неудобно и небезопасно. Подключение света и розеток в гараже можно выполнить самостоятельно.

1. Как правильно спланировать электроснабжение гаража
2. Правила создания схемы
3. Как составляют проект
4. Выбор проводов и кабелей по мощности
5. Необходимые инструменты для монтажа
6. Установка электропроводки
7. Правила безопасности

Расчет количества и мощности светильников для гаража

Световой поток рассчитывают, исходя из площади помещения (м2) и норматива освещенности. Согласно СНиПу 23-05-2010 для хранения автомобиля освещенность должна быть не менее 20 лк, а для ремонта в десять раз выше 200 лк. Если брать стандартный гараж габаритами 6×4 м, то его площадь составит 24 м2. Перемножаем значения нормы и площади и получаем величину необходимого светового потока: 200 × 24 = 4800 люменов (лм). Округлим до 5000 лм.

Помните, что в СНиПе приведены минимальные значения. Хотите гараж посветлее – увеличивайте освещенность.

Далее полученное количество люменов переведем в более понятные ватты и количество лампочек. Нам поможет таблица сравнительных мощностей различных типов ламп. (Мощность галогенных источников света совпадает с мощностями ламп накаливания).

Сравнение мощности ламп с одинаковым световым потоком

Значения световых потоков приведены примерные; более точно можно узнать на упаковке конкретной лампочки. Исходя из таблицы, вычисленные 5000 лм можно получить разными способами (расчет приведен для светодиодных лампочек и аналогичным им по мощности других типов):

• две led лампочки по 30 Вт (люминесцентные 80 Вт, накаливания/галогенные 200 Вт);
• четыре led лампочки по 15 Вт (люминесцентные 30 Вт, накаливания/галогенные 100 Вт);
• семь led лампочек по 10 Вт (люминесцентных 15 Вт, накаливания/галогенных 60 Вт).

Можно использовать еще большее количество маломощных ламп, но для гаража такой вариант малоудобен.

Для удобства световой поток должен быть равномерно распределен по помещению. Поэтому наиболее удобный вариант – второй, с четырьмя 15-ваттными светодиодными лампочками, равномерно подвешенными на потолке. Впрочем, конечный вариант зависит от конкретных габаритов гаража.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

• ВВГ;
• NYM;
• ПУНП.

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость. Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью

При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Устройства автоматической защиты

Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

• заняться монтажной схемой, которую привязывают к планировке;
• разбить всех потребителей на группы, имеющие свои ветки питания;
• произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
• определить, есть ли необходимость в УЗО и защитных автоматах;
• если они нужны, то подобрать тип устанавливаемого оборудования.

Основные моменты по технике безопасности

1. Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
2. Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
3. Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
4. Одевать защитные очки при работе с электроинструментом.

Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.

Заземляющий контур своими руками

Итак, как сделать заземление в гараже, чтобы оно эффективно защищало от поражения электрическим током? Для этого создается так называемый заземляющий контур – совокупность металлических деталей, которые отводят электрический ток и рассеивают его. Основным параметром контура является величина электрического сопротивления между ним и физической землей. Ниже приведена таблица его зависимости от состава грунта.

Как видите, традиционная фундаментная подсыпка из гравия и глины по своему электрическому сопротивлению почти не отличается от человеческого тела. Поэтому просто заколотить металлический штырь на глубину около полуметра и присоединить к нему корпус станка или третий контакт евророзетки – это совершенно недостаточная мера для создания эффективной защиты.

Для проникновения во влажные и хорошо проводящие ток слои грунта необходим металлический штырь длиной около двух метров, а в отдельных случаях и до трех метров. Заземляющий контур должен состоять минимум из трех вертикальных штырей и соединяющих их горизонтальных металлических проводников.

Поэтому его традиционно делают в виде равностороннего треугольника с расстоянием между вершинами, равным одному метру. Это лучшая конфигурация для стекания тока и его рассеивания. Но если по условиям местности такую фигуру построить проблематично, вы можете разомкнуть контур и вытянуть его в линию.

На месте установки проводников копается траншея глубиной около полуметра и такой же ширины. В качестве вертикальных штырей используется круглый, четырех- или шестигранный пруток из черного или нержавеющего металла. Можно использовать и трубы, но их сложнее забивать. Диаметр вертикальных элементов из черного металла от 16 до 32 мм. При использовании нержавеющей стали можно ограничиться меньшими размерами – от 10 до 25 мм (последнее значение для труб).

Горизонтальные проводники делаются из плоского проката – полос или уголков. Их ширина не менее 10 мм. Правила устройства электроустановок рекомендуют, чтобы площадь их сечения была не менее 100 мм2. Плоская форма выбирается исходя из соображений большего контакта с землей, именно это условие обеспечивает эффективное стекание тока с проводников в землю.

Вертикальные штыри лучше заколачивать не кувалдой, а перфоратором. Длинный прут вгонять в землю неудобно, лучше его разрезать на куски и соединять их, приваривая к концам трубчатые муфты. Горизонтальные элементы контура к штырям привариваются, а места соединений покрываются битумной мастикой и другими материалами, защищающими от коррозии.

К концу одного из вертикальных штырей приваривается металлическая проушина, к которой с помощью болта с гайкой крепится заземляющий провод – лучшим его видом является плоская гибкая полоса, сплетенная из медных прядей. Этот элемент должен находиться над поверхностью земли.

После монтажа вертикальных и горизонтальных элементов траншею засыпают, плотно утрамбовывая грунт для лучшего контакта с металлом. Неплохо будет обильно пролить его водой.

Для проверки работоспособности контура заземления можно воспользоваться простейшим приспособлением, состоящим из электрического патрона с лампой накаливания и двух проводов с зажимами-крокодилами на концах.

Один зажим присоедините к фазному проводу. Второй – к заземляющему проводнику (можно использовать точку, где он присоединяется к третьему контакту евророзетки). Если все сделано правильно, яркость свечения лампы должна быть такой же, как при штатном включении в сеть. Это неофициальный метод контроля, но он довольно действенен.

Заземляющий контур не является окончательным решением проблемы электробезопасности. Электрическая проводка в гараже должна быть защищена автоматическими выключателями, а к каждой розетке подключено УЗО.

Если вам необходимо приобрести геосинтетические материалы, то на данном сайте kazgeodor.kz  вы найдете лучшую цену.

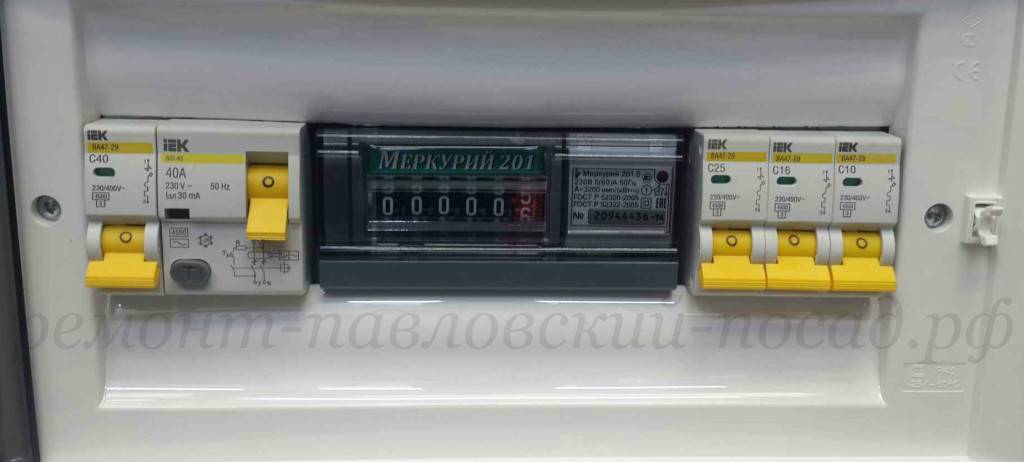

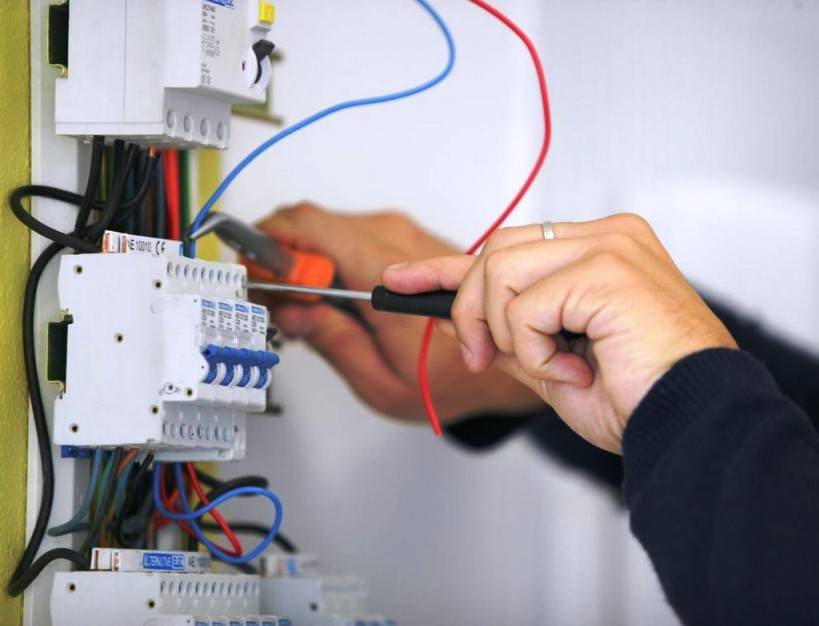

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

• Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
• Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
• Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
• Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Подробные инструкции на видео: подключаем счетчики самостоятельно

Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов. Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.

Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.

Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа

Советы по технике безопасности

С электричеством шутки плохи, поэтому любого рода работы по прокладке электрокабелей и подключению электроприборов должны проводиться в строгом соответствии с положениями техники безопасности.

1. Прежде всего, работать можно исключительно при абсолютном отсутствии напряжения. Для отключения напряжения достаточно выключить автоматы в щитке либо же выкрутить обычные пробки, если у вас все еще установлены такие устаревшие элементы.
2. Работайте в удобной одежде, не сковывающей движений.
3. Для проведения любых операций можно использовать только качественный и целый электрический инструмент, без нарушенных соединений и неизолированых кабелей. Рукоятки всевозможных ручных инструментов предварительно обязательно изолируются при помощи предназначенной для данной цели ленты.
4. При выполнении высотных работ используйте специально предназначенные для этого козлы и помосты. Заменяя их стульями, бочками, блоками и прочими подобными конструкциями вы рискуете, прежде всего, собственной безопасностью.

Электропроводка в гараже своими руками

Отнеситесь к выполнению работы по устройству электропроводке с максимальной ответственностью. Не торопитесь, обдумывайте каждое свое дальнейшее действие. От правильности выполнения монтажа зависит безопасность, надежность и долговечность электропроводки. Любые ошибки могут привести к непоправимым последствиям, помните это. В остальном же следуйте инструкции и проблем не возникнет.

Удачной работы!

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании. Не надо делать скрутки

Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

• УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
• Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
• Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
• Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Электрические приборы

Гараж – это то место, где обычно производятся разные механические работы, и для этого необходима соответствующая оснастка. Речь идет об электрических приборах. Согласитесь, ведь во многих случаях трудно обойтись без помощи сварочного аппарата и ряда других приборов. Причем вовсе не обязательно хранить в гараже автомобиль, некоторые приспосабливают помещение под другие хозяйственные нужды. Поэтому с течением времени скапливается определенный минимум электроинструмента.

В связи с этим при разработке схемы электропроводки следует учесть суммарную мощность, о чем, собственно, уже было упомянуто. Для решения задачи, как провести электричество в гараж, ниже приведен список наиболее часто используемых приборов с указанием примерной их мощности:

• зарядное устройство (оно уж точно есть в каждом гараже) – 0,2 КВт;
• электролобзик – 0,6 КВт;
• угловая шлифмашина, электрическая дрель, точило – 1 КВт;
• мойка высокого давления – 2 КВт;
• полуавтоматический сварочный аппарат – 2,5 КВт;
• тепловая пушка – 3 КВт.

Как можно заметить, ничего сверхмощного, как это бывает в промышленных масштабах, обычно не используется. Следовательно, сечения жил 4 мм2 и автоматов на 25 А будет вполне достаточно.

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

• нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
• в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
• электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
• все электроприборы должны обладать специальной защитой от влаги и сырости;
• обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
• все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

• подготовительный;
• установка внешнего участка;
• установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

• высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
• при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
• над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
• провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Подземную проводку устанавливают в выкопанную в сторону гаражного помещения траншею. Главное защитить яму от попадания влаги и талой воды во время установки. С противоположной стороны кабель нужно провести вовнутрь гаража. Весь процесс должен быть герметичным. В этом и заключается его сложность, поэтому предпочтение отдают способу по воздуху.

Шаг 3. Установка внутреннего участка электросети

Произвести монтаж внутри гаража можно скрытым и наружным способом. Скрытый способ предусматривает следующий перечень действий:

• подрезать кабель на несколько кусков, которая тождественна длине установленных шлейфов;
• встроить распределительные коробки;
• положить кабель в специальные штробы, закрепить хомутами и саморезами для прочности;
• с помощью клеммных колодок соединить проводку между шлейфами;
• заделать штробы штукатуркой и подключить все к проводам.

Наружный способ подойдет для гаражей с металлической или деревянной отделкой. Необходимо будет провести кабель-каналы, которые состоят из крышки и основы. Пошаговый монтаж проводки наружным способом:

• установить основу и закрепить ее саморезами, попутно разрезать в соответствии с длинами участков;
• прикрепить элементы к стенам гаража;
• подключить провода к конечным точкам;
• закрыть кабель-каналы крышками;
• крышки закрепить на специальные защелки, установленные по всему периметру.

После всех проделанных действий установка электропроводки признается завершенной. При правильном соблюдении всех пунктов электричество будет эксплуатироваться по всем правилам и в рамках закона.

Выбираем правильно материал и инструменты

Поскольку гараж представляет собой сооружение с повышенной влажностью. Кроме влажности, в данной ситуации необходимо учитывать возможный уровень нагрузки. Специалисты рекомендуют отдавать предпочтение розеткам, рассчитанных на максимальную силу тока на 16 А. Такая сила тока соответствует подключению оборудования примерно в 3,5 кВт. Этого для данного помещения будет вполне достаточно.Силовые линии нужно монтировать только в специально защитных рукавах (гофре). Его можно заменить пластиковыми каналами для кабелей. На вводе силовых линий необходимо установить электрощиток. В нем обязательно должен быть установлен центральный выключатель.Для самой проводки рекомендуется покупать продукцию с медными жилами (например, ПВ-3).Кроме этого вам понадобятся следующие материалы:

• перфоратор/дрель;
• нож (обязательно хорошо заточенный);
• кусачки;
• крестовая отвертка.

Помимо этого для проводки понадобятся заранее купленные осветительные установки, выключатели и розетки.

Общие правила подключения к электросети

Вне зависимости от того, желаете вы подключить в сети новый дом, или восстанавливаете электрообеспечение в старом (например, при полной смене проводки), вам придется претерпеть немало бюрократических процедур. Для получения разрешения требуется:

• Создание проекта. Его выполняет либо ресурсонабжающая организация, либо коммерческая фирма, имеющая соответствующую лицензию.Впоследствии вам будет необходимо согласовать проект с тем организациями, куда вы подавали заявку на подключение дома.
• Подключение объекта. Непосредственно монтажные работы обычно проводит энергоснабжающая организация.Если же подключали дом не они, потребуется предоставить туда копию лицензии (разрешения на выполнение определенных работ) той фирмы, которая производила монтаж и полный перечень проведенных работ.
• Приемо-сдаточные испытания. Элементы электрической установки нуждаются в испытании, которые проводится силами специальной лаборатории. По завершении процедуры лаборатория выдает протокол, где содержатся данные о параметрах оборудования и заключение о пригодности его к эксплуатации.
• Поверка и опломбирование. Электросчетчик должен быть поверен и опломбирован энергосбытом. Там же выдается разрешение на дальнейшую эксплуатацию прибора учета.
• Заключение договора. В заключение всех указанных процедур необходимо предоставить пакет документов в ресурсоснабжающую организацию, получить разрешение на пользование ее услугами и заключить договор, по которому будет снабжаться электричеством объект и производиться оплата за потребленный ресурс.

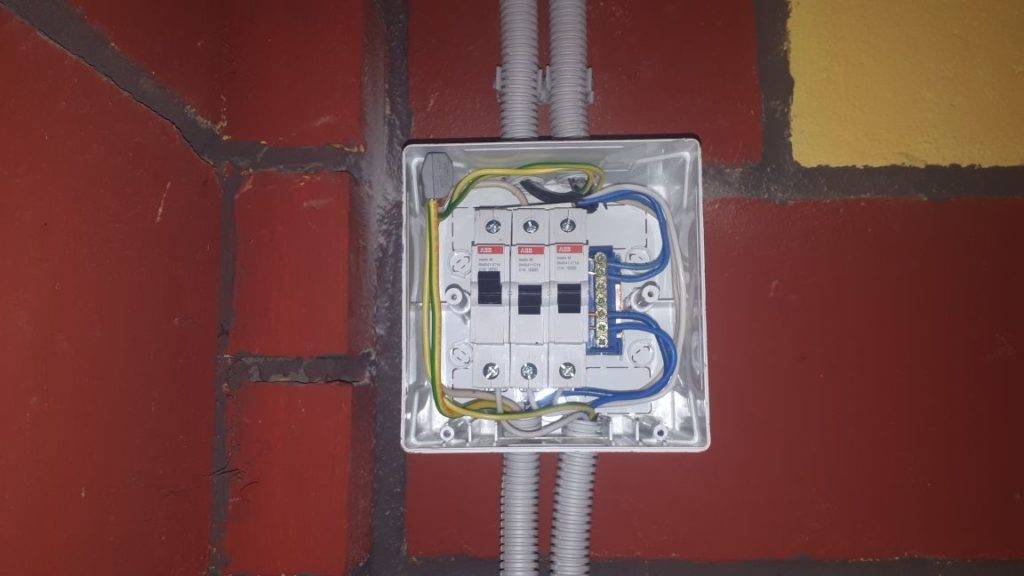

Простейшая схема оборудования внутреннего электроснабжения гаража

Все работы начинаются с чертежа, на котором изображаются: вводный щиток с оборудованием, распределительные коробки, розетки, выключатели и трассы прокладки проводки в гараже. Простейшая схема внутренней разводки гаража выглядит следующим образом. С наружной вводной коробки трехжильный медный кабель, две жилы которого подключаются во внешней коробке к кабелю централизованной разводки, а третья — к болту заземления, вводится в распределительный щиток гаража, в котором устанавливается электросчетчик и автомат защиты.

Как правило, фазный провод, обычно коричневого цвета, или тот, на котором индикатором определяется наличие фазы, заводится на вход электросчетчика, размещенного в щите электропитания, а затем на автомат защиты, размещенный в том же щите.После этого электросчетчик пломбируется для исключения воровства электроэнергии.

Нулевой провод, обычно

  синего цвета,

Провод заземления, обычно

 желто-голубой,

В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».

В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.

Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.

При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.

Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,

Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.

Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.
