Изготовление гаражных распашных ворот своими силами

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

  • они несложные в изготовлении;
  • в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
  • качественно изготовленное изделие прослужит долго своему хозяину;
  • огромный выбор материала для обшивки;
  • возможность установки автоматики;
  • масса вариантов декорирования;
  • простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

  1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
  2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
  3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон. Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал

Создание рамы начинают после возведения фронтальной стены

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

  1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
  2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
  3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
  4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Подъемно-поворотные

Монолитный вариант, который не просто поднимается благодаря установке специального механизма, но и поворачивается из вертикального положения в горизонтальное, и большая часть створки при подъеме заводится под потолок гаража. Можно сделать самостоятельно.

Подъемно-поворотный механизм

Состоит из двух основных компонентов. Это створка ворот и рама, являющаяся главным элементом. При самостоятельной сборке используют металлический профиль (трубы с прямоугольным сечением) и устанавливают рычаги, оснащая их роликовым механизмом шарнирно-рычажным или на противовесах. Второй вариант используется чаще в боксах, внутри которых помещаются грузовые автомобили. Здесь системы большего размера и, соответственно, большего веса.

Основные части

Достоинства и недостатки

Сопоставляя технические характеристики с другими механизмами, можно с уверенностью сказать, что имеет множество преимуществ, среди которых:

  1. Прочность, которая обеспечена цельным полотном.
  2. Возможность установки даже в небольших боксах, так как при подъеме и повороте не «ворует» пространство.
  3. При желании владелец отделывает фасад, используя не только пластиковые или деревянные, но и более тяжеловесные металлические панели.
  4. Оборудуется автоматикой и утепляется пенополистиролом.

Устанавливаются на гаражах с одним и двумя въездами. Однако существуют и определенные недостатки, учитывать которые необходимо перед началом монтажа.

Вмонтировать можно только в проем квадратной или прямоугольной формы, в случае повреждения требует полной замены или крупномасштабного ремонта. Значительная масса требует точных расчетов перед выбором материала для утепления, поэтому чаще всего используются в холодных помещениях.

Виды металлических конструкций

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации

Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации

Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли

К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Вертушка

Самым простым в создании замков станет проверенная годами «вертушка». Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

«Вертушка» закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

  1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
  2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

  1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы «Г» либо привариваем ручку.
  2. Монтируем на створках отрезки трубы, кольца или петли.
  3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для «железного коня».

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.

Кроме классических врезных замков, гаражные ворота распашного типа обязательно оснащаются гаражным запором, самым старым и самым надежным устройством для блокировки створок. Основная функция запоров и задвижек для гаражных ворот — зафиксировать их в закрытом положении и не дать открыться даже под большой нагрузкой. При этом разблокировать стопоры и запоры можно только с внутренней стороны ворот.

Как выбрать оптимальный вариант ворот?

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

Распашная конструкция

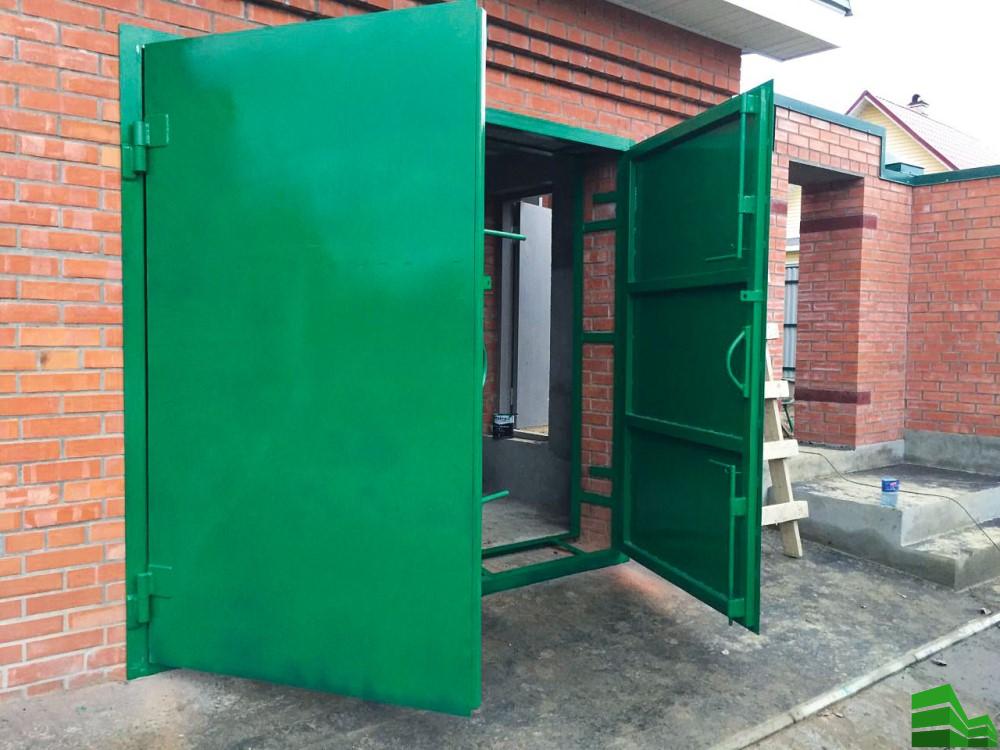

Фото варианта распашных ворот.

Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.

Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла

При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом

Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.

Разновидности раздвижных конструкций

Фото консольных ворот с направляющей балкой, расположенной посередине.

Откатные.

Подвесные откатные.

Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.

Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.

Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.

В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.

Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Узнать подробнее о воротах в гараж Вы можете в статье — здесь.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.

Железные ворота на гараж — фото:

Устанавливаем распашные ворота из профлиста

Процесс установки ворот из профлиста не такой сложный, как кажется на первый взгляд. Если придерживаться чётких инструкций, работа не вызовет особых трудностей.

Ставим опорные столбы

Изготовление фундамента и установку столбов стоит проводить летом. При отрицательных температурах вода в составе бетонного раствора замерзает, из-за чего прекращается процесс набора прочности бетона. В итоге бетон оказывается гораздо менее устойчивым к механическим нагрузкам, истиранию, воздействию химических веществ. Алгоритм установки опорных столбов следующий:

  1. Сначала зачищаем профильные трубы от ржавчины, если она есть, после чего обезжириваем средствами на выбор: нефрас, уайт-спирит, ацетон, очищенный керосин.
  2. Грунтуем подготовленные трубы. Особенно тщательно грунтуются места сварки. Далее красим элементы в цвет выбранного профлиста.
  3. Выкапываем две ямы на глубину не меньше одного метра по отмерянной ширине будущих створок.
  4. Основание углублений засыпаем песком и щебнем, чтобы образовалась подушка в 20-30 см.
  5. Столбы устанавливаем в подготовленные ямы, осуществляя крепление при помощи арматуры.
  6. Выравниваем положение столбов, если строительный уровень показывает наклон.
  7. Заливаем ямы со столбами бетоном. Столбы немного приподнимаем, чтобы бетон заполнил под ними пространство.
  8. Оставляем полученный фундамент сушиться. Со створками из поликарбоната и профлиста недели сушки будет достаточно. Если же ворота тяжёлые, с кованными элементами, то стоит подождать две недели.

Пока бетон затвердевает, переходим к каркасу.

Привариваем петли

От качества установленных петель зависит удобство эксплуатации конструкции и её прочность. Именно петли позволяют открывать и закрывать ворота. Их фиксируют при помощи сварки или специальных винтов. Петли должны находиться на расстоянии 30 см от верха и низа каркаса. Приваривать петли лучше сначала в 2-3 точках. Проверив на открывание и закрывание ворот, можно сформировывать цельный ровный шов.

Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала прикрепить дюбелем к кирпичу стальной швеллер, а после приварить петлю.

Монтируем створки

Створки должны иметь минимальный зазор и присоединяться не вплотную.

Чаще делают зазор от 1,5 до 2 сантиметров, прикрепляя вертикально к одной створке металлическую рейку, закрывающую зазор снаружи. Если выполняется установка распашных ворот своими руками, нужно помнить, что нижняя часть петель должна быть приварена на столбе, а верхняя часть — к створке. Области сварки затем подвергают шлифовке.

Под воротами также необходимо предусмотреть просвет для снижения ветровой нагрузки. Достаточно будет 10 сантиметров.

Крепим профнастил

Заполнение рамы выполняется с соблюдением следующих рекомендаций:

  • Профлист кладём поверх подготовленной рамы в одном направлении до полного заполнения каркаса. Каждый последующий лист кладётся внахлёст ровно на одну волну. Крепить лист можно с одной или с двух сторон.
  • Крепить профнастил следует в местах углубления листа, в так называемых «волнах».
  • Места стыка листов скрепляем стальными заклёпками или кровельными саморезами. Красиво будут выглядеть декоративные заклёпки, но, при необходимости выполнить ремонт, будет сложно демонтировать полотно.
  • Количество саморезов на 1 метр квадратный – от 8 до 10 штук.
  • Крепить лист можно до монтажа створок.

Как изготовить гаражные ворота из дерева

Сделать ворота для гаража согласно всем правилам и строительным нормам можно без особого труда.

Перед тем, как изображать на чертеже гаражные ворота, которые будут сделаны своими собственными руками, необходимо замерить высоту и ширину проема при помощи рулетки.

Делаем чертеж и подготавливаем проем

В чертежный план необходимо занести:

  1. Вертикальные стояки и горизонтальную балку из бруса для сооружения проема.
  2. Между проемом и створками ворот необходимо оставить зазор в 10 миллиметров, и указать это в чертеже. Подобное действие также касается расстояния в самом притворе, промеж двух створок, и калитки, где зазор тоже должен быть учтен.
  3. Подробно отобразить створки, с учетом каркаса и облицовочного материала. Каркас обязательно должен быть укреплен диагональными балками (укосинами).

К изготовлению проема нужно приступать лишь после полной готовности чертежа. Кроме того, перед началом самого процесса необходимо подобрать ровную площадку, для соблюдения необходимого уровня и во избежание нахлеста створок.

Опорные брусья 100х100 нужно вогнать в грунт где-то на 1,5-2 метра, часть изделия, находящуюся в земле, смазать мастикой на основе битума, а ямы заполнить бетоном. К гаражным стенкам стояки и перемычку прикрепить саморезами.

Монтируем каркас

После того, как чертеж готов, можно приступать к изготовлению ворот. Для сбора каркаса и обшивки необходима гладкая площадка, брус и рубанок.

Отмеренный брус для каркаса необходимо распилить на заготовки нужных размеров и подвергнуть обработке рубанком. Затем подготовленные части необходимо промеж собой скрепить, к примеру, саморезами, а стыки соединения смазать клеем.

Отделочные работы

Для изготовления обшивки доски необходимо подвергнуть распиловке и ошкуриванию при помощи рубанка.

Для утепления гаражных ворот используют как минеральную вату, так и любой другой теплоизолирующий материал. Но в этом случае дощатый материал, предназначенный для обшивки, необходимо закреплять изнутри гаражных изделий.

Установка петель и крепление створок

Уже готовые створки навешивают на металлические петли. А так как гаражные ворота достаточно массивны, их установка проводится совместно с помощниками.

Обработка поверхности

Обработка поверхности гаражных ворот, для красоты и защиты от всевозможных внешних воздействий, проводится с использованием разнообразных защитных покрытий. Первым слоем, при помощи специального раствора, ворота грунтуют, а затем массивное изделие подвергают окрашиванию с использованием материалов в виде морилки или краски.

Привариваем засовы

Для гаражных ворот подойдут как наружные, так и внутренние засовы. Современный рынок их предлагает множество, это и засовы-вертушки, шлагбаумы, сдвижные механизмы.

Приваривать подобные засовы рекомендуют к специальным металлическим накладкам, закрепленным на дверях, ведущих в гараж.

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

Практически у каждого владельца частного дома или дачного участка имеется гараж. Без него трудно обойтись, если есть автомобиль. Особенно это касается зимнего периода времени. Будет ли помещение отапливаемым или нет – зависит исключительно от финансовых возможностей хозяина.

Но, герметичные, удобные ворота – основа комфортабельности при эксплуатации. Богатый ассортимент позволяет выбрать любые материалы для их изготовления. Гаражные ворота делают в заводских условиях, но при этом автовладельцы могут заняться их созданием самостоятельно. Опять же как поступать в этой ситуации – решать только хозяину. Он опирается на предпочтения и возможности.

Сегодня узнаем, что существует несколько разновидностей гаражных ворот. Они делятся по способу открывания. Всего их насчитывается пять типов.

Рассмотрим инструкцию для самодельного изготовления распашных ворот. Мы постараемся максимально детально, поэтапно рассказать процесс. Возможно, это станет для вас руководством к действию.

И, наконец, в заключительной части нашей обзорной статьи подробно изучим процесс установки.

Схемы, чертежи, расчеты


Чертеж гаражных ворот с калиткой

Чтобы конструкция была надежной, рекомендуется перед началом работ создавать эскиз будущих ворот. Для этого можно воспользоваться уже существующими схемами или спроектировать систему самостоятельно. На чертеже должны быть отражены габариты основных элементов. Трехмерную модель конструкции можно подготовить в графической программе

При этом надо учитывать важность расчета опор для рамы. Они должны иметь достаточную прочность и выдерживать массу раздвигающихся створок

Размеры ворот зависят от габаритов машины и ширины гаражного помещения. Дистанцию от рамы до корпуса авто нужно делать достаточно большой (минимум – 0,3 м с каждой из сторон), в противном случае возможны повреждения транспортного средства.

Если решено сделать на створке калитку, нужно заранее определить ее местоположение.

Линейный винтовой распашной двигатель

Также можно сделать своими руками автоматическое открывание распашных ворот с использованием более распространенной модели мотора. Они имеют большой запас повторений. Линейные винтовые двигатели часто выглядят как длинный, тонкий корпус мотора без рычага. Однако рычаг находится внутри устройства и представляет собой резьбовой вал. Это видно по широкой щели в корпусе двигателя затвора.

Точка крепления ворот имеет внутреннюю резьбу и крепится на резьбовом рычаге. Мотор затвора вращает вал, и поскольку точка крепления зафиксирована на затворе, он привинчивается вдоль вала и толкает затвор, как открытый, так и закрытый.

Как и поршни, линейные винтовые двигатели требуют тщательного выравнивания во время установки. Это также мощные механизмы, способные автоматизировать большие металлические распашные ворота с калиткой с электроприводом. Нагрузка при этом может быть до 250 кг.

Подготовительные работы

На любом строительном рынке необходимо приобрести все сопутствующие материалы: металлические листы, разнообразные профили и стальные уголки. Чтобы , нужно четко придерживаться последовательности операций. Необходимо запастись:

  • сварочным аппаратом;
  • болгаркой;
  • рулеткой;
  • строительным уровнем.

Схема распашных ворот: 1. Металлический каркас из профильных труб 60х30 и 40х30. 2. Обшивка из профнастила. 3. Стойки из профильной трубы. 4. Петли. 5. Металлическая задвижка.

Без этих инструментов изготовить не получится. На первом этапе изготавливается рама, для чего, с высокой точностью, измеряются размеры дверного проема гаража. Затем измеряются, нарезаются уголки и раскладываются на ровной поверхности (лист ДВП или фанеры). При изготовлении гаражных ворот с помощью уровня выравниваются все углы и выставляется горизонтальность. Далее рама сваривается, чтобы получилась цельная конструкция. После этого все металлические углы тщательно шлифуются и покрываются антикоррозийным составом. Следующий этап – изготовление металлического каркаса для распашных ворот. Используя профиль и технологию изготовления рамы, следует сделать две створки. Затем направляющие нужно вставить в готовую раму и выравнять их по горизонтали и вертикали.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца. При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней

При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней. Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше

Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
