Рольставни на гараж – установка своими руками

Этапы сборки

Для начала необходимо замерить окно, чтобы правильно пошить полотно для шторы. Требуется определить высоту и ширину рамы, не забыть о припусках около 2 см.

Материал лучше выбирать плотный — хлопок или . Перед началом работы его необходимо постирать, накрахмалить и отутюжить. Все должно происходить на ровной поверхности. После этого материал станет плотнее и ровнее, меньше будет собираться в складки. Размер материи должен быть на 2-3 мм уже, чем ширина вала с каждой стороны. В нижний край полотна вшивают планку. Она должна быть ровной и по ширине шторы: так натяжка будет лучше.

Теперь берут вал. Он может быть пластиковым, деревянным, металлическим, алюминиевым. Разрешается использовать сантехническую трубу, оставшуюся после ремонта, или можно приобрести новую, не очень большого диаметра. Также подойдет трубчатый карниз. Главное, чтобы он был круглым, не имел слишком толстые стенки. На вал по всей длине приклеивают двусторонний скотч и фиксируют ткань. Вместо скотча подойдет специальный клей.

Также будет интересно: Как выбрать шторы на маленькие окна

Теперь вставляем механизмы в вал. Они должны соответствовать отверстию. Их необходимо жестко зафиксировать. Если отверстие для элементов слишком широкое, то на него стоит намотать скотч или изолирующую ленту, которая увеличит внутренний объем кронштейна. Если вал меньше, то можно аккуратно сточить механизм до необходимого размера

Важно помнить о том, что уменьшать или увеличивать кронштейны можно только на 5 мм, не более. В этом случае механизм будет работать максимально эффективно

Штора готова, осталось ее правильно закрепить.

Рольставни своими руками

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса.

И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках.

Это важно!

Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи.

Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней.

Монтаж может быть осуществлен на любом проеме:

• окна;
• двери;
• гаражные ворота;
• витрины и т.д.

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним.

Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом. Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Подготовительный этап

Для начала необходимо провести некоторые замеры. Первым делом при помощи рулетки измеряются диагонали проема. Разница между ними не должна превышать 5 мм. Если же она больше, то это следует исправить при помощи отделки.

Даже если вы не знаете, как сделать рольставни своими руками, вам не потребуется специальных знаний. Достаточно аккуратно выполнять все работы и следовать инструкции.

Последние обойдутся дороже, да и могут немного испортить внешний вид конструкции. Чтобы надежно установить рольставни своими руками, необходимо проверить качество откосов. Они должны быть целыми, без трещин и сколов. Только в этом случае конструкция прослужит долго.

Если имеются какие-либо дефекты, то их следует устранить до начала проведения работ.

Следуя нашим рекомендациям, вы сможете самостоятельно справиться со всеми этапами работы. Обязательно проверьте наличие инструмента, который потребуется:

1. дрель;
2. сверла по металлу и камню;
3. шуруповерт;
4. ножницы по металлу;
5. плоскогубцы;
6. заклепочник;
7. гаечные ключи;
8. отвертки;
9. молоток.

Если планируется установка автоматики, то потребуется индикаторная отвертка и мультиметр. В конце работ по установке самодельных рольставен необходим будет герметик и монтажный пистолет, чтобы заделать имеющиеся стыки и трещины.

Выбираем фурнитуру для рольставен

Для успешного крепления конструкции очень важно правильно подобрать фурнитуру и грамотно ее закрепить. Часто по фото кажется, что рольставни просто сделать своими руками без чьей-либо помощи

Но важно соблюдать аккуратность при выполнении всех этапов.

Обратите внимание!

Определите, из какого материала выполнены стены. Если стены построены из плотного материала (бетон, камень, монолитный кирпич), то используйте пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом

При этом глубина проникновения в стену должна составлять не менее 3 см.

А вот для стен с пустотами необходимо использовать стальные распорные анкеры. При этом глубина вхождения анкера должна составлять не менее 6,5 см. Чтобы надежно собрать рольставни, установленные на металлическую стену, используйте винты-саморезы, а для деревянных домов – шурупы или сквозные стяжные шпильки.

Первым делом собирается рама, которая включает в себя короб и направляющие. Для крепления рольставен в раме делают отверстия. От края отступают 10 см, а затем каждые 50 см прорезают очередное отверстие для крепежа диаметром 8 мм. Не забудьте сделать отверстие для привода. Его диаметр будет зависеть от выбранной системы управления.

Теперь прикладываем раму к проему и через сделанные отверстия намечаем места для установки дюбелей. После этого крепим конструкцию к проему. Полотно собирается из имеющихся ламелей, крепится к валу.

Очень важно проверить работу самодельных рольставен. Для этого необходимо до десяти раз открыть и закрыть полотно и убедиться в том, что его движению ничего не препятствует

При работе конструкции не должно быть слышно посторонних звуков. Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество.

Монтируем дверной проем в роллворотах

Прежде всего, владелец гаража должен определиться, как проводить монтаж – накладным типом или встроенным.

Дело в том, что решение повлияет на то, какие необходимы подготовительные работы, чтобы смонтировать отверстие в воротах

Кроме того, стоит принять во внимание особенности монтажа, которые касаются прохода для калитки

На этом этапе нужно соблюсти следующие требования:

1. Окружающий фундамент должен отличаться максимальной ровностью. Трещин или выступов быть не должно.
2. Следует контролировать уровень поверхности крепления, допуская максимальную погрешность в 5 миллиметров.
3. Должна быть свободная территория для ворот. Если есть трубопроводы или прочие коммуникации, их, по возможности, удаляют.

Преимущества и недостатки

Ворота ставни значительно отличаются от других. Они более компактны, по сравнению с обычными гаражными дверями. Кроме того, конструкция надежно защищает помещение от проникновения злоумышленников, на нее можно установить сигнализацию

Некоторые страховые компании снижают размер обязательных взносов для гаражей, оснащенных такими системами, что немаловажно в современных реалиях

Если какая-то деталь выходит из строя, приобрести запчасти не составит труда. Многие отдают предпочтение изделиям из алюминия. Производители выпускают конструкции любых цветов, поэтому при правильном подборе цветовой гаммы ворота будут органично дополнять экстерьер гаража.

Системы не так давно появились в России, но уже успели приобрести популярность. Это относится не только к применению ролетов в гаражных воротах, последнее время изделия часто используют для защиты окон и входных дверей магазинов, производственных помещений, складов и т.д. Основные плюсы конструкций:

1. Компактность и возможность монтажа в проемах любых размеров. Единственным исключением является то, что изделия не устанавливают в помещениях высотой более 4 м, но такие ворота являются редкостью.
2. Практичность, ведь изделия неприхотливы в уходе, не требуют окрашивания или смазки.

Несмотря на множество положительных качеств, рольставни имеют ряд недостатков. Среди них:

1. Механизм нельзя использовать в роли дверей для теплых помещений. Дело в том, что рольставни легко пропускают воздух. Их основное предназначение — охрана помещений, поэтому предпочтительнее устанавливать их в неутепленном гараже или внутри перед обычными воротами. Однако, последний вариант получается слишком затратным.
2. Промерзание движущих механизмов и ламелей. В зимний период влага накапливается между щелями полотнища, а затем замерзает. В результате этого осуществить подъем конструкции проблематично. Сначала необходимо аккуратно постучать рукой по изделию, сбить лед, а затем пробовать открывать. Чтобы обезопасить ворота, над ними желательно установить козырек. Кроме того, для полноценной работы движущих механизмов можно использовать специальный спрей.
3. Конструкция стоит недешево. Даже при установке изделий с ручным приводом затраты будут большими, наличие разнообразных дополнительных опций в виде электроподъемника и т.д только увеличит стоимость. Независимо от минусов устройств, многие автолюбители предпочитают устанавливать в гаражах именно ролеты: они надежны, удобны в эксплуатации и практичны.

У данных ворот есть ряд минусов

Частые ошибки

В процессе монтажа следует учитывать следующие моменты:

1. Ставить данные устройства разрешено только в ровные заранее подготовленные проёмы. В случае сильных перекосов даже на пару сантиметров, происходит преждевременный износ несущих деталей. А это значит, что вскроем времени, придется их менять либо ремонтировать. Это частая ошибка при монтаже изделий.
2. Настройку электропривода должен проводить только профессионал. Неправильная настройка регулирующего блока, часто приводит к его сгоранию или к неполному закрытию ставни.
3. Установка короба, вала и направляющих элементов, должна быть качественной со строгим соблюдением вертикали и горизонтали.
4. В неприемлемы щели и отверстия, через них проникает влага, что может сильно навредить электрике. В ситуации, когда хозяева планируют установить выносной короб, то стоит заранее продумать, не будет ли снег и дождь угрожать всей конструкции изделия.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно

Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки. предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа :

• подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
• выбор нужного материала с учетом качества стен гаража и глубины крепежа;
• монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж. где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

• нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
• монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
• нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
• отбортовка в шинах при необходимости;
• нарезание короба для защиты, изготовление окна для управительных элементов;
• нарезание октогонального вала со шлифовкой мест нарезки;
• сборка полотна роллеты;
• сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования. в числе которого:

• столы для заготовок;
• станки для отрезания составляющих рольставни;
• пила торцовая;
• верстак для слесарей;
• компрессор.

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора. Самая трудоемкая работа – это подготовка и использование отверстий и крепежа

Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас. шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

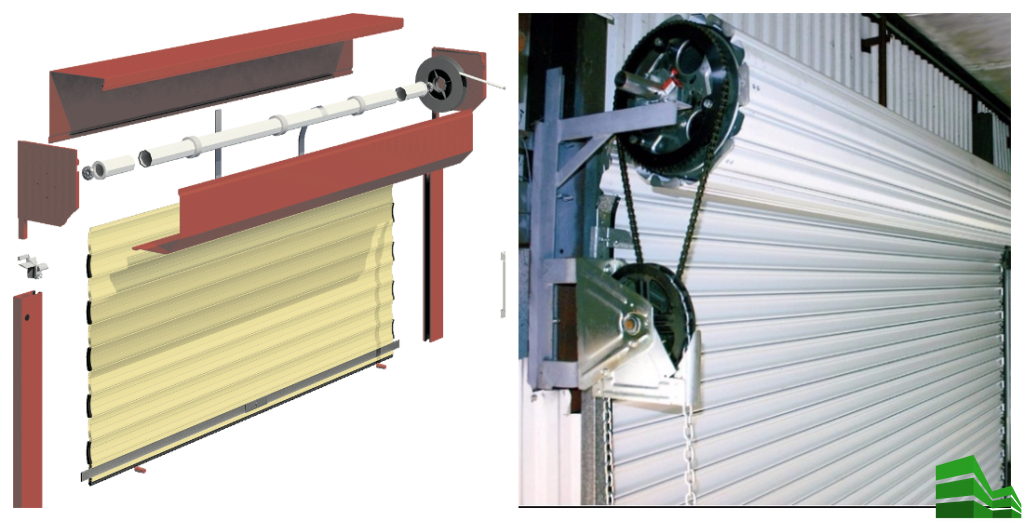

Устройство конструкции

Изделия по внешнему виду напоминают обычные жалюзи, только немного усовершенствованные. В составе присутствуют элементы, которые при осуществлении процедуры открытия/закрытия собираются в рулон. Основные части ролета:

1. Стальные или алюминиевые ламели, из которых состоит полотно.
2. Направляющие шины, при установке их располагают вертикально, по ним осуществляет движение основа.
3. Вал. На него производится намотка ламелей при поднятии или опускании ворот.
4. В коробе располагается вал, а также полотно после скручивания.
5. Привод бывает механический или электрический. В первом случае он состоит из редуктора и рукояти, в последнем — присутствует двигатель.
6. Если в воротах из рольставней используется электропривод, то обязательной составляющей является рычаг разблокировки. С его помощью при отсутствии электричества осуществляется открытие/закрытие ворот.
7. Замки.

В этом видео вы узнаете о рулонных воротах:

Рольставни для гаража

Гаражные рольставни сегодня можно увидеть не только на частных объектах, но и в подземных автопарковках и в паркингах торговых центров.

Тот факт, что крупные компании выбирают подобные двери, говорит об их надежности.

Рольставни для гаражей могут отличаться по своей конструкции, но всех их объединяют следующие плюсы: удобность использования, компактность, возможность самостоятельной установки без переустройства двери гаража (при условии, что потолок не выше 4 метров), автоматизированное управление, ненужность специального ухода, простой ремонт, привлекательный внешний вид.

Главный минус подобной конструкции, конечно, ее цена, а также плохая переносимость холода – зимой ламели могут промерзать.

Типы рольставен для гаража

Существуют следующие типы рольставен для гаража:

• цельные (могут быть алюминиевые или из стали);
• пустотелые из алюминия (внутри заполняются полиуретаном).

Самые прочные ворота — стальные и из алюминия. Они же и самые дорогие (из стали стоят меньше, чем алюминиевые).

По типу устройства гаражные рольставни бывают двух видов: с калиткой или с одним полотном. Ворота, оборудованные калиткой, удобны для зимнего времени года, т.к. их устройство не требует полного открытия.

Система рольставень может эксплуатироваться в автоматическом или ручном режиме. Ручной тип использования подойдет только в случае, если размер и вес конструкции минимальный.

Видео:

Самый лучший вариант для гаража – ворота, оснащенные дверью с вертикальным типом подъема конструкции, осуществляющимся за счет автоматического привода.

Автоматические ворота-рольставни включают следующие элементы: ламели, благодаря шарнирам составляющие целостное полотно, короб, приемный вал, направляющие профили, пружинные и замковые механизмы, автоматическая система с электроприводом, датчиками движения и пультом управления, уплотнители.

Монтаж и установка гаражных ворот

Гаражные ворота из рольставен устанавливают по-разному.

Монтаж может быть наружный накладной, когда короб устанавливают на стену с наружной части входа – это самый простой способ. Может быть встроенный, когда конструкция располагается изнутри.

Может быть скомбинированный монтаж, когда передняя часть короба расположена внутри.

В закрытом виде система будет сливаться со зданием, т.е. находится на одном уровне с фасадом гаража.

Другой пример скомбинированного монтажа: короб устанавливается снаружи, что позволяет избежать создания выступающих частей конструкции.

Тип монтажа выбирают, руководствуясь размером проема, особенностями гаража и прочностью несущих стен, а также личными предпочтениями.

Установка системы своими руками требует следующих инструментов:

• рулетка,
• отвес строительный,
• перфоратор,
• электрическая дрель со сверлами для металла, дерева, бетона разного диаметра,
• шуруповерт,
• молоток,
• пассатижи,
• ножницы для резки по металлу,
• несколько гаечных ключей.

Также понадобятся монтажная пена с герметиком для акрила, шурупы и другие крепежные материалы.

Прежде чем устанавливать ворота, нужно подготовить проем.

Установка рольставен требует устранения всех неровностей на стенах – выровнять их можно с помощью строительных смесей, прокладок (устанавливаются на участках крепления короба и шин), силикона или штукатурки.

Видео:

В стенах нужно просверлить отверстия диаметром 12, 16 или 20 мм.

Установка рольставен в гараж своими руками включает следующие этапы: сборка каркаса, монтаж (приложение готового каркаса на стену для монтажа), проверка правильности размера проема (сделать с помощью уровня), создание отверстий под крепления и фиксация каркаса с правильной равномерностью и величиной затяжки частей крепежа.

Последний этап монтажа – гидроизоляционные работы по заделке щелей и швов.

Ремонт может понадобиться рольставням в случае неполадок с системой подъема. Обычно ремонт нужен для электропривода или других механических элементов.

В случае неполадок делать ремонт своими руками не рекомендуется – лучше обратиться к специалисту.

Собрать рольставни самостоятельно в гараж не так уж и сложно, главное четко следовать схеме.

Воспользуйтесь видео инструкцией и фото, чтобы облегчить работу.

Качественный монтаж своими руками

Установка рольставней, выполненная своими руками, только на первый взгляд может показаться непосильной задачей. Если монтаж проводится в соответствии с инструкцией, то установить роллеты не составит большого труда.

Установка рольставней своими руками состоит из следующих этапов:

• отвинтить саморезы, с помощью которых держится крышка корпуса;
• закрепить направляющие болты;
• выполнить монтаж боковых крышек таким образом, чтобы все направляющие расположились вертикально, а корпус принял горизонтальное направление;
• зафиксировать короб, делается это подобно операциям с корпусом, в горизонтальном положении;
• для того чтобы убедиться, что все сделано правильно, опускается полотно вниз наполовину;
• держатели ламелей одевают на самый верхний профиль, и опускают полотно в нижнее положение, устанавливают плотно внутри вала;
• на самый нижний профиль устанавливают пластиковые ограничители;
• устанавливают крышку короба на прежнее место, и с помощью саморезов закрепляют к корпусу.

Сделать ремонт рольставней, своими руками установленных, достаточно просто, обладая определенным уровнем технических знаний и навыков работы с различными техническими механизмами.

Какими бывают системы управления

Особенности монтажа роллетных ворот своими руками предполагают выбор одного из видов управления системой. Она может быть ручной, либо автоматизированной. Последний вариант вращается собственными силами, а первый – с помощью электрического тока. Здесь существует возможность оснащения устройства функцией «автоматического отпирания». Она понадобится при отключении электрической энергии.

Конструкцией можно управлять такими способами:

1. Настенный выключатель.
2. Пульт дистанционного управления.
3. Подключение устройств интеллектуальной системы (датчиков света, температуры, времени).

Недостатки роллетных конструкций

Несмотря на все достоинства, ворота имеют один значительный недостаток – необходима повышенная защита от падения рольставни. Даже легкие варианты полотна могут нанести увечья при падении. Подобные инцинденты, хоть и редко, но случаются при выходе из строя редуктора.

Чтобы избежать подобных ситуаций вся механика и автоматика должны проходить своевременный осмотр, приемный вал находится под защитой короба или кожуха. В качестве страховки все без исключения роллетные ворота оснащаются системой блокировки, для чего устанавливается аварийное торможение вала.

1. При образовании наледи на ламелях роллетные ворота гаража с трудом поддаются открыванию, поэтому в холодный период поверхность следует обрабатывать специальными составами или подключать систему подогрева полотна.
2. При блокировке ворота невозможно открыть без разрезания металла, поэтому в гараж должен быть еще один вход через калитку.
3. Разрезать металл не так уж и сложно, поэтому боксу требуется дополнительная установка сигнализации, если постройка располагается на неохраняемой территории.
4. Рольставни имеют медленное движение, их нежелательно часто использовать: имеется ограниченное число циклов.

При наличии инженерного образования и владения навыками сборки установка роллетных ворот на гараж не представляется сложным. Для автоматики же требуется обязательное подключение специалиста.

Существует три основных способа монтажа, определяющих положение короба и направляющих:

• накладной – короб и направляющие крепятся снаружи гаража;
• встроенный – ниша для рулона оборудуется в верхней части проема, направляющие вдоль его вертикальных стоек, конечно, если позволяет толщина фасадной стены;
• комбинированные – кожух для полотна находится сразу за проемом, уже внутри гаража, рейки движения устанавливаются также в помещении, сразу за входом.

Существуют и более сложные варианты, например, когда короб расположен внутри бокса, а направляющие встроенные. Все зависит от необходимой степени защиты и финансовых возможностей заказчика. Особенно прост накладной монтаж.

Помимо стандартных инструментов для таких видов работ, вроде молотка или дрели, потребуются: перфоратор, пистолет, чтобы сделать заклепки, для подключения электропривода – мультиметр. Отделка предусматривает использование герметиков – силиконового и акрилового, для швов – монтажную пену.

Плюсы и минусы

Ворота-рольставни привлекательны на вид и легки в монтаже, но их самостоятельное изготовление обойдётся недёшево

К положительным качествам ворот-рольставней можно отнести следующие:

• Эти конструкции избавляют вас от необходимости убирать выпавший перед гаражом снег в зимний период;
• Их легко монтировать, во время работы для них не нужен особый уход, правильно установленная конструкция будет служить длительный срок;
• Ворота-рольставни очень компактны, для их установки нужно мало места. В отличие от остальных конструкций ворот, они не занимают дополнительную площадь при открывании;
• Профиль, используемый при изготовлении конструкции, бережёт тепло. Кроме того, он защищает от грязи, благодаря чему в гараже всегда будет чисто и тепло.
• Ворота-рольставни с автоматическим управлением можно открывать дистанционно, не выходя из автомобиля.

Но есть и минусы:

• Они плохо сохраняют тепло, так как при открывании пропускают много воздуха с улицы;
• Возможно промерзание механизмов и ламелей полотна ворот, в зимний период влага в щелях между ламелями превращается в лёд, и открыть ворота может быть проблематично. Потребуется легко постучать по полотну, и только потом открывать;
• Самостоятельное изготовление ворот-рольставней существенно ударит по вашему карману.

Выбор способов монтажа

Подготовив все необходимое для проведения монтажных работ, необходимо выбрать способ установки.

Существует 3 основных типа монтажа:

1. Накладная установка. Этот способ монтажа стоит выбрать, если гаражная постройка полностью готова и нет возможности и необходимости в реконструкции.
2. Встроенный монтаж. Этот способ применяется во время строительства гаража или при наличии возможности реконструкции сооружения. Этот метод предполагает проведение подготовки и отделки проема.
3. Комбинированный метод.

Типы монтажа рольставен
