Гаражные ворота: как сделать своими руками правильно

Крепление петель и запора

После тщательной проверки дела своих рук приступают к установке навесов. Их потребуется четыре: два нижних варятся к раме, верхние – к каркасу полотен. Для усиления конструкции дополнительно привариваются металлические пластины.

Навесы устанавливаются таким образом, чтобы обеспечивалось полное открытие полотен не менее чем на девяносто градусов. Следует обеспечить строгое соответствие вертикальности размещения навесов. Перед окончательной сваркой необходимо установить петли на прихватках, собрать конструкцию и убедиться, что створки свободно перемещаются, отсутствует перекос и неточности в размерах. Только после окончательной проверки выполняется сварка.

В качестве запорных устройств используются замки фабричного производства. Они врезаются в полотна, с тщательной выверкой размеров.

Для одной створки выполняются стопоры вверху и внизу. Их изготовление ничем не отличается от выполнения засова, с той лишь разницей, что данные элементы располагаются вертикально. В раме просверливаются отверстия для прохода стопоров, в пол и стену выше и ниже рамы вставляются трубки, диаметр которых подбирается таким образом, чтобы через них свободно проходили указанные элементы.

Виды

Важно принять к сведению, что от выбора роллов для гаража зависит не только сохранность содержимого от краж и автоугона, но и защита от влияния погодных условий чувствительных к влаге и температуре материалов и инструментов, хранящихся внутри. Наиболее распространёнными типами гаражных ворот являются: Наиболее распространёнными типами гаражных ворот являются:

• распашные;
• жалюзийные;
• высокоскоростные;

• рулонные;
• поворотно-подъёмные;
• скоростные;

• автоматические;
• противопожарные;
• прозрачные;

• откатные;
• роллетные ставни;
• подъёмно-секционные.

Подъёмно-секционный тип состоит из специальных панелей или щитов, изготовленных из разных материалов (металл, пластик, дерево). Соединяются панели между собой шарнирными петлями. Открываются такие ворота при помощи специального механизма. Стандартный размер такого заграждения 2-3 х 2.25-3.5 м.

При открытии панель уходит под потолок, экономя место в гараже. Хороша эта система продолжительным сроком работы, изолирующими свойствами и заметной прочностью. Минусы: дороговизна установки и обслуживания из-за инженерной сложности конструкции. Также такие ворота не очень хорошо защитят от взломщиков, поэтому дополнительно придётся установить сигнализацию.

Ещё эти механизмы зависимы от наличия электричества и при обесточивании ворота могут попросту не открыться. Но и это не всё. Установить себе такое изделие возможно лишь на гаражи, длина которых минимум в 1.5 раза превышает ширину, чтоб отъезжающей панели было где разместиться.

Подъёмно-поворотный тип включает в себя стальной щит, закреплённый на каркасе. Обычно владельцы оборудуют такие ворота электроприводом с дистанционным управлением так, чтобы можно было открыть гараж из кабины автомобиля. Поднятая дверь размещается под потолком параллельно полу, не занимая пространства гаражного помещения.

Поверхность нержавеющей стали можно покрыть разными красками и отделкой. Главное, чтоб покрытие было лёгким, иначе придётся устанавливать вспомогательные механизмы подъёма. Эта дверь способна защитить помещение от взлома и плохой погоды.

Нюансом монтажа является необходимость в широком (шире, чем высота) проёме. При этом нужно учитывать, что после установки въезд станет примерно на 20 см ниже. Открывать гараж с такой дверью желательно не чаще 20-ти раз в день, потому что механические детали быстро изнашиваются. Если же возникнет серьёзная неисправность одной из составляющих установки, замене будет подлежать вся конструкция, что обойдётся в серьёзную сумму. Стандартные ворота изготавливают размером 2-2.7 х 1.8-2.2 м.

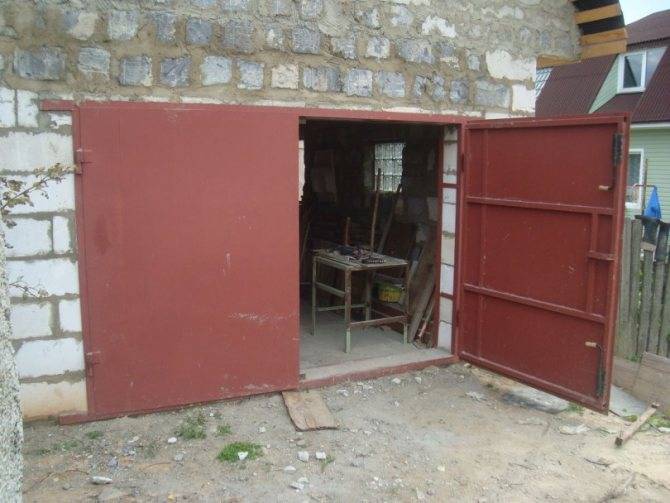

Распашные классические ворота состоят из створок, прикреплённых к стойкам петлями. Открываться дверь может внутрь или наружу. В одной из створок владельцы нередко дополнительно проделывают дверцу для входа.

Такой вариант отличается прочностью и сравнительно низкой стоимостью. Ими оборудуют гаражи с подогревом. Но для установки такой двери нужно позаботиться о ровной площадке со стороны открытия, чтоб дверь ни за что не цеплялась при движении. Размеры и материалы для изготовления могут быть различными.

Откатные ворота оборудованы специальными роликами, скользящими при движении щита или решётки в сторону, когда въезд открывается. Но для установки нужно иметь место, по ширине равное створке, чтоб та могла полноценно располагаться сбоку в открытом положении. Так, если ворота устанавливаются снаружи гаража, нужно, чтобы на улице возле въезда было достаточно свободного места, а если внутри, то гараж должен быть достаточно широким, имея запас стены.

Из плюсов конструкции можно отметить прочность, неприхотливость в обслуживании и экономию пространства перед выездом. Недостаток – специфические требования для монтажа. Наличие достаточного места сбоку от въезда (минимум – в 1.5 раза больше, чем ширина ворот). Это неподходящий вариант для гаражных комплексов и кооперативов, где здания построены вплотную друг возле друга. Скорее, такие ворота подходят для высоких длинных заборов с широким въездным проёмом.

Роллетные ворота (рольставни) – распространённый в развитых странах вид сооружений для гаражей и других зданий, требующих защищённости. Они изготавливаются размером 150-450 х 150-270 см. Стоимость изделия зависит от материала, дополнительных устройств и его размера.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

https://youtube.com/watch?v=5WEpOnTbuao

Установка ворот своими руками

Если вы решили сконструировать гараждые ворота для своего любимого авто самостоятельно, то вам будет интересно находиться в курсе последних новостей об автомобилях https://carextra.ru/

Теперь, используя только свои руки, можно начинать установку ворот. Сначала ставят внутреннюю раму, потом – внешнюю. Установку своими руками надо начинать на этапе строительства самого гаража. Рамы между собой соединяют полосками с шириной в 4 см, их приваривают с шагом в 60 см.

После этого необходимо сделать армировку, для чего в кладку стены вкладывают арматурные стержни, которые затем будут приварены к раме. Замки и запоры ставятся в последнюю очередь, когда ворота для гаража уже установлены.

Конструирование и монтаж гаражных ворот может осуществляться своими руками, обычно это распашная модель, так как именно она самая простая, надежная, для устройства нет необходимости в значительных финансовых тратах. Для изготовления применяется самый обычный металлический лист для створок, стальные уголки, которые необходимы для рамы и каркаса. Здесь можно и сэкономить, и получить небольшой опыт.

Делают ворота при помощи простых инструментов, самым сложным является только использование сварочного аппарата, который требует определенных навыков. Ставить ворота для гаража лучше всего на этапе его строительства, так как после сооружения будет довольно сложно усилить рамы. Такие ворота получаются очень надежными и прочными, они отлично защищают помещение от несанкционированного проникновения, непогоды.

Принципиальные положения конструкции

Подъемные ворота – это механизм, служащий для закрытия гаражного помещения и работающий за счет использующихся направляющих деталей. Главной особенностью ограды подъемного типа является то, что она открывается вверх, а не в сторону, как в классических вариантах. Благодаря такой системе работы, ворота могут использоваться даже в небольших помещениях, т. к. не требуют большого пространства для открытия.

Фото — гаражные ворота

Существует несколько видов подъемных ворот:

1. Подъемно-поворотные;
2. Подъемно-секционные.

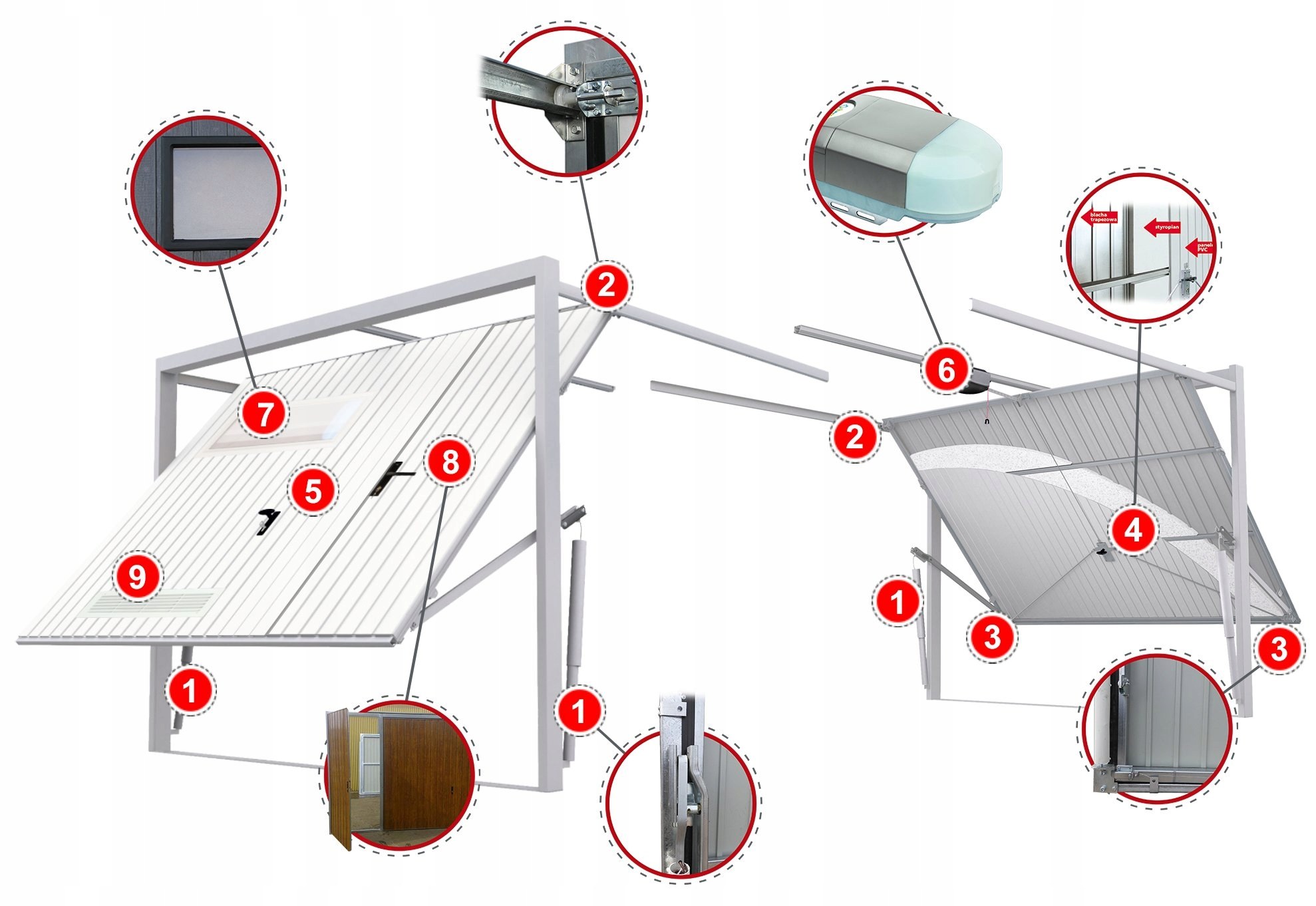

Подъемно поворотные гаражные ворота представляют собой систему, которая поднимает и как бы поворачивает дверное полотно непосредственно под потолком гаража. Благодаря такому принципу работы, нет необходимости расширять пространства гаражного помещения.

Фото — подъемные ворота

Подъемно-секционные ворота – это тип ограды, который также при работе поднимается под потолок, но он состоит из нескольких секций. При подъеме, система складывается в небольшой короб, расположенный под потолком гаража. Такой вариант считается более удобным, но его сложнее сделать в домашних условиях, чем цельные ворота.

Фото — секционные ворота

Для материала гаражных дверей можно использовать профнастил, пластиковые панели, деревянные доски и прочие строительные материалы, позволяющие обеспечить прочность покрытия. При этом профнастил известен долговечностью и прочность, а пластик – легкостью монтажа. Из деревянных досок получаются очень красивые секционные ворота, но у них относительно высокая себестоимость.

Видео: самодельные подъемные ворота

Критерии отбора древесины

1. Сосновый пиломатериал является наиболее распространенным и доступным видом древесины. Мягкотелый материал, с одной стороны, легок в обработке, с другой предусматривает использование изделий толщиной не меньше, чем 50 миллиметров для каркаса и 25 миллиметров для облицовочных заготовок. Подобная древесина должна обладать достаточной плотностью, специфическим смолистым ароматом и рыжими прожилками.
2. Еловый пиломатериал отличается светлым цветом и характеризуется однородной и плотной структурой, с легкостью удерживающей крепежи и стыки. Такая порода древесины не поддается усыханию.
3. Лиственница, относящаяся к хвойным породам деревьев, имеет более красивую структуру древесины, что обуславливает ее популярность; при этом отличается ценовой доступностью.
4. Лиственные породы деревьев – ольха, береза, клен – не столь массивны, легки в обработке и не подвержены усыханию. Единственный негативный момент – это недолговечность материала в связи с его низкой устойчивостью к погодным условиям.
5. Дуб является благородной и фактурной древесной породой деревьев, наиболее подходящей для строительства гаражных ворот в силу своей долговечности, красоты и прочности.

Какую выбрать модель?

Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером. Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу.К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков. Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы “ездящие” элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.

Важно! Ворота могут быть также без автоматики, с ручным управлением или автоматическими на электроприводе. Естественно, первые дешевле

Стоимость составит с 14 до 75 тысяч рублей. От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки.
Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков

Металлический гараж своими руками: общая информация

Металлический гараж имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:

1. Листовая сталь:

• с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
• горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.

Профилированный лист (профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:

• с двусторонним оцинкованным покрытием;
• с декоративным лакокрасочным покрытием (ГОСТ 30246);
• с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
• с односторонним покрытием цинк— полимер.

Сэндвич-панель — многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).

Справка: Как построить металлический гараж из сэндвич панелей? По сборно-разборной технологии.

Как собрать металлический гараж?

Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:

• стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
• уголок 35х35;
• швеллер стальной.

Соединять все эти элементы между собой можно:

• разъёмным соединением (болтами, саморезами по металлу);
• неразъёмным соединением (точечной электросваркой).

Выбор вида соединения упростит или усложнит процесс возведения.

Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.

Почему стоит строить?

1. Построить железный гараж своими руками можно за один месяц.
2. На начало застройки участка в таком гараже можно хранить инвентарь и оборудование, необходимое для строительства дома.

Если нет нужды в консервации транспортного средства на большой срок, гараж можно построить без дополнительных вложений в утепление, внутреннюю и внешнюю отделку, устройство пола и потолка. Прочность и долговечность материала гарантируют надёжную защиту от превратностей погоды и механических повреждений. При необходимости такой гараж можно передвинуть, разобрать, перевезти на другое место.

Он долговечен. Не требует постоянного ухода.

Экономичен, в сравнении с другими строительными материалами.

На какое основание можно поставить металлический гараж? Так как гараж весит чуть больше 1 тонны, можно обойтись свайным или ленточным фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры.

Что надо учесть:

1. Железо для гаража не хранит тепло, быстро нагревается и так же быстро остывает.
2. Появление на внутренних стенах конденсата провоцирует процесс ржавления.
3. В условиях пожара содержимое выгорает.
4. Взломать сборно-разборную металлическую конструкцию и даже вывезти — не такое уж хитрое дело.

Подходящим вариантом для дачного участка будет:

• сборный гараж из готовых заводских конструкций; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
• сборный гараж на металлическом каркасе; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
• цельносварная конструкция, надёжность которой выше, как и требования к профессионализму исполнителей.

Как сделать железный гараж на фундаменте? Одним металлом не обойтись.

Металлические ворота распашного типа: производим расчеты

Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.

Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.

Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.

Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.

На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали

При этом важно учитывать следующие моменты:

Выбор материала изготовления

Древесина – понятие чрезвычайно разнообразное, включающее множество сортов с совершенно различными свойствами.

Добавим сюда все методики обработки, все существующие профили и размеры, и получим широкий ассортимент конструкционных изделий, сориентироваться в котором непросто даже опытным строителям.

Попробуем разобраться, что же лучше всего подойдет для деревянных гаражных ворот.

1. 1. Сосновая доска, сосновый брус – самый распространенный и доступный материал.

Относительно мягкий, что, с одной стороны, облегчает обработку, но с другой – требует использования изделий достаточной толщины (не менее 50 мм для каркаса и 25 мм для обшивочных досок).

Качественные сосновые пиломатериалы должны обладать хорошей плотностью, четко выраженным запахом смолы и оранжеватыми прожилками (смола будет выполнять защитную функцию).

Стоит воздержать от приобретения досок и бруса серых оттенков, с крошащимися краями или большим количеством сучков.

1. 1. Ель – обладает светлым, равномерным цветом, плотной декоративной структурой, легко удерживает крепления и стыки.

Почти не усыхает, однако может сильно подгнивать в случае отсутствия или некачественного нанесения защитных покрытий. Требования по толщине и выбору пиломатериалов те же, что и для сосны.

1. 1. Лиственница – прекрасный материал, характеризующийся особо красивой структурой, способной дополнить любое дизайнерское решение.

Свойства схожи со свойствами других хвойных пород, однако цена лиственницы будет на порядок выше.

1. 1. Ольха, береза, клен – лиственные породы, их преимуществом является малая масса и отсутствие эффекта усыхания.

Главным недостатком – низкая стойкость к атмосферным воздействиям, которые проявляются даже в случае использования защитных веществ. Из-за малой долговечности для наружных работ применяются редко.

1. 1. Дуб – чрезвычайно прочный материал, хорошо защищенный от влаги и вредителей, обладающий эксплуатационной надежностью и особой благородной фактурой.

Дуб можно без преувеличения назвать лучшей древесиной для ворот гаража, но за такое качество придется выложить немалую сумму.

Значительно облегчить монтаж ворот, улучшить внешний вид готовой конструкции, избавиться от зазоров, которые портят внешний вид и снижают долговечность, поможет использование шпунтованной доски или вагонки.

Такие изделия плотно стыкуются друг к другу специальными пазами, предусмотренными в процессе производства. Однако за подобную опцию также придется доплатить.

Распашные ворота

Чаще всего состоят из двух створок. В основе ворот лежит металлический каркас. Для обшивки можно использовать сэндвич-панели, стальные листы и другие подходящие материалы.

Для большего удобства в створке можно вырезать калитку.

Достоинства и недостатки

Преимущества:

• предельная простота конструкции. Со сборкой таких ворот и их последующей установкой не возникнет никаких затруднений даже у неопытного мастера;
• низкая стоимость;
• надежность.

Главным же недостатком является необходимость наличия достаточного свободного места перед гаражом для открытия ворот. Это доставляет особые неудобства зимой – чтобы открыть ворота, придется предварительно расчистить дорожку перед ними от снега.

Виды гаражных ворот

Чтобы говорить о дальнейшей работе, рассмотрим основные типы гаражных ворот. Хочу заметить, что некоторые типы распространились совсем недавно:

1. Распашные ворота. Самый давний, по совместительству и надежный вид ворот. Он используется не обязательно для гаража. Такой вид ворот, если разбираться, можно увидеть даже в самых сложных эксплуатациях. Две створки, зафиксированные на рамочных петлях, это вся составляющая ворот. При правильной сборке, створки будут закрываться достаточно плотно, не образовывая прощелин промеж рамы. Механизм — простой, работа — надежная. Явным плюсом является то, что они обычно открываются наружу, внутри гаража не требуется места для работы, поэтому весь гараж остается свободным для хранения.
2. Откатные ворота. Вся конструкция состоит из одной створки, отъезжающей в одну из сторон, как правило параллельно стене фронтальной стороны. Также можно использовать откатные ворота с двумя створками, тогда конструкция будет расходиться в разные стороны.
3. Подъемно-поворотные ворота. Конструкция подразумевает собой створку, открывающуюся методом подъема ворот под покрытие потолка. Функционирует с помощью шарнирно-рыжачной схемы механизма. Сделать такую схему довольно не просто, необходимо обладать профессиональными знаниями в области инженерии. Самостоятельно можно попробовать установить такие ворота с готовой сборки. Главным преимуществом данного вида ворот большое количество сэкономленного места.
4. Роллетные ворота. Гаражные ворота с рольставнями являются одним из самых аккуратных решений для гаражных ворот. Однако самая редкая конструкция из уже нами изученных. Считается довольно ненадежной. Однако допустима для установки в тех местах, где охраняется объект. Выглядит такая система как несколько полос из алюминия, которые сворачиваются под потолок.
5. Круглые угловые ворота. Гаражные ворота такого типа были одной из первых разновидностей гаражных ворот на рынке. Дверные панели, часто состоящие из дерева, вставляются на ролики, подвешенные сверху, и направляются по каналам в направляющих в полу, чтобы следовать желаемому пути.

Более современные интерпретации этого типа ворот привели к использованию алюминиевых, стальных и деревянных панелей.

С меньшим упором на нижнюю ходовую часть и большим упором на верхнюю направляющую для универсальности на месте.

Большие размеры можно использовать с круглыми угловыми дверями, при этом не возникает проблем с провисанием больших ворот с рольставнями, подъемно-поворотными или секционными.

Вес распределяется равномерно, что означает, что возможна почти безграничная ширина.

Основные преимущества металлических моделей

Ворота для гаража из металла – простой и надежный вариант. Он имеет ряд преимуществ перед другими моделями:

1. В первую очередь – это цена изделия. Доступный материал, отсутствие дорогих узлов делают его оптимальным.
2. Надежность конструкции. За счет отсутствия сложных узлов и электроники такой вариант является максимально удобным и долговечным.
3. Возможность изготавливать ворота больших размеров и необходимой ширины.
4. Тихая работа. При своевременном смазывании петель открытие гаража не будет сопровождаться лязгом и скрипом.
5. Простота ухода. Очищение поверхностей не доставит труда – их можно мыть, чистить. А в случае необходимости – покрасить в любой цвет.
6. Привлекательный внешний вид. Широкий ассортимент материалов, используемых для отделки, позволяет изготовить любую конструкцию, максимально подходящую под экстерьер. Материал прекрасно сочетается с любыми видами стройматериалов.
