Разновидности, преимущества и недостатки гаражных ворот и какие лучше выбрать

Подготовка к сварным работам

Изготовление заборных и гаражных ворот своими руками осуществляется поэтапно. Начинают с подготовительных операций.

Выбор конструкции и размеров

Тип ворот зависит от наличия свободного пространства:

1. Если его много, сооружают одностворчатую конструкцию. При наличии бетонного покрытия свободный конец полотна можно установить на ролик. Это позволит разгрузить опорный столб.
2. Если места мало, выбирают двустворчатые ворота. Этот вариант наиболее популярен.
3. В стесненных условиях сооружают откатные (или раздвижные) ворота.

Чертёж с размерами ворот Последний вариант предпочтителен и в том случае, если решено снабдить изделие приводом для автоматического открывания. Это удобно, поскольку водителю не приходится покидать салон автомобиля в непогоду.

Ширину ворот принимают равной 3 м. Если предполагается въезд под углом, этот параметр увеличивают до 3,6 м.

Выбор размера полотен двустворчатых ворот зависит от способа их закрывания. Если обе части соединяются встык (конструкция для забора), их делают равными по ширине. Гаражные ворота изготавливают так, чтобы одна створка перекрывала другую. Для этого ее делают более широкой.

Рекомендуем к прочтению Сколько разрядов существует у сварщиков

Составление чертежа

Для определения точных размеров всех составляющих изделие прорисовывают на бумаге в масштабе.

При этом учитывают следующее:

1. Петли приваривают к опорным столбам через пластины толщиной 4 мм. Такое соединение будет более прочным.
2. Зазор между створками и стойками в закрытом положении составляет 10 мм.

Удобно вычерчивать изделие на миллиметровой бумаге. При наличии навыков работы с ПК целесообразно освоить одну из систем автоматизированного проектирования, например AutoCAD или Solid Works. Эти программы позволяют создать 3D-модели створок с засовами и скомпоновать их в единую конструкцию. Пользователь сможет рассмотреть ворота с разных ракурсов и проверить их функциональность. Система предупредит, если при закрывании детали пересекаются, и автоматически создаст чертежи. Их останется только образмерить.

Подбор основного материала

Используется стальной прокат с толщиной стенки не менее 2 мм. Для глухой обшивки выбирают лист такого размера, чтобы она получилась цельной.

Подсчет затрат металла для изготовления

По чертежам составляют спецификацию, т.е. перечень всех необходимых деталей и заготовок. По этому документу подсчитывают длину профилированной трубы, уголка и листового материала, добавляют запас в 10%.

Кроме того, определяют число петель, замков, фурнитуры и других готовых изделий.

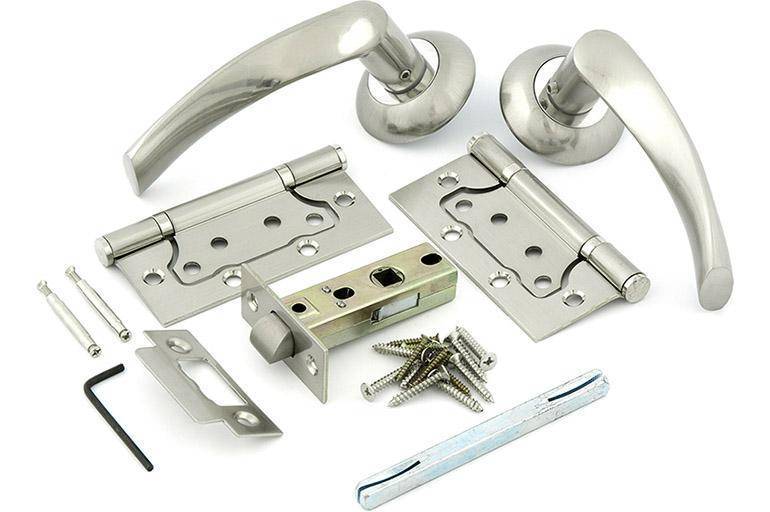

Фурнитура

Это позволит получить хорошую скидку и сэкономить время, а также затраты на доставку.

Гаражные ворота: типы и особенности конструкции

Самый бюджетный вариант металлические сварные или легкие распашные ворота из профилированных листов. Надежно, недорого, но неудобно, особенно, если в гараже и вокруг него мало места, нет возможности полностью открыть створки.

Поэтому рассмотрим альтернативные конструкции гаражных ворот, которые можно купить или заказать по индивидуальным размерам:

• подъемно-поворотные гаражные ворота – цельное полотно створки поднимается под потолок гаража;
• откатные ворота – цельное полотно на колесиках отодвигается в сторону;
• секционные – полотно ворот состоит из нескольких металлических секций, которые убираются вверх и размещаются на потолке гаража;
• роллетные ворота – конструкция напоминает рулонные шторы жалюзи, где полотно наматывается на ворот и размещается над проемом ворот;
• стандартные распашные ворота с калиткой и без.

Как выбрать среди всех видов гаражных ворот оптимальный вариант? Рассмотрим все конструкции подробней – технические характеристики, достоинства и недостатки, особенности установки и ремонта, требования к техническому обслуживанию, возможность установить конструкцию своими руками.

Виды автоматических ворот

Устройство

Необходимые материалы для монтажа

В зависимости от вида ворот потребуется выполнение различных работ по их установке.

Откатные ворота делают трех типов:

1. подвесные;
2. рельсовые;
3. консольные.

Подвесные достаточно просты в изготовлении и надежны, но требуют больших затрат металла и ограничивают въезд по высоте.

Рельсовая конструкция считается самой простой в изготовлении. На поверхность земли устанавливается рельса, по которой на роликах движутся откатные ворота. Такие ворота очень удобны тем, что не требуют много пространства для открывания. Но в тоже время они чувствительны к погодным условиям, и снег может надолго вывести их из строя.

Подвесные и рельсовые ворота просты по монтажу. Установить их под силу даже неспециалистам.

Грязь, мороз, лед и т.п. не будут оказывать никакого воздействия на раздвижную систему откатных консольных ворот.

Ворота третьего типа — консольные, требуют профессиональных навыков, но и лишены недостатков предыдущих видов.

Конструкция консольных ворот ничем не ограничивает их сверху, она не привязана к лежащему на земле рельсу. В нижней их части делается направляющая балка. К ней крепятся роликовые блоки, к которым на консолях подвешивают полотно ворот. Иногда балку с блоками устанавливают в середине либо вверху ворот. Такие ворота легко открываются. Им не страшны даже самые сильные снегопады. Но они требуют много места для установки, что иногда невозможно сделать.

Для установки откатных ворот требуется подготовить место. Для начала желательно определить, будут забор и ворота строиться на новом месте или будут использоваться старые закладки. Во втором случае надо убедится в надежности и прочности опорных столбов.

Опорный столб должен быть расположен таким образом, чтобы была возможность вырыть рядом с ним яму под фундамент, размерами 0.5 на 2 метра.

Ширину для откатных ворот делают в четыре метра. Это общеевропейский стандарт, под который изготавливают составляющие материалы.

Еще до начала монтажных работ нужно определиться с облицовочными материалами.

Каждый из них имеет разный вес, и в зависимости от веса заранее просчитываются силовые элементы, которые будут использованы для установки ворот.

Итак, вдоль забора копается яма под фундамент. Если предполагается, что ворота будут автоматические, то там размещается подводка для электрокабеля и система привода. Потом все бетонируется, но привод должен при этом остаться на поверхности.

Через неделю, после застывания бетона, ставят тележки с роликами, которые будут двигать ворота.

Створки начинают устанавливать только после того, как фундамент окончательно затвердел. Ролики выставляют по направляющей. После установки роликовые тележки приваривают к швеллеру. Далее устанавливают концевой ролик, улавливатели и верхние ролики.

Если потребуется автоматизация ворот, то покупается нужная фурнитура. Чтобы правильно подобрать привод — рассчитывается вес конструкции и ее размер.

Для автоматизации ворот потребуются:

• блок управления;
• электронный привод;
• элементы безопасности;
• рейка с зубчиками;
• пульт дистанционного управления;
• сигнальная лампа.

Монтаж электропривода делается следующим образом:

на швеллер устанавливается основание привода и прикручивается к нему болтами. Посередине привода крепят зубчатую рейку. Далее устанавливают концевые выключатели и подключают привод. Затем устанавливают фотоэлементы систем безопасности и присоединяют сигнальную лампу.

Выбор и монтаж электропривода желательно поручить специалистам.

Общие размеры ворот

Выбор правильной конструкции и размеров – основная составляющая при проектировании гаража. Это поможет избежать многих проблем:

1. Заклинивания механизма с дальнейшим ремонтом.
2. Образования трещин на участках примыкания.
3. Проседания створок, неплотного прилегания друг к другу.

Во время определения размеров ворот требуется опираться на модель машины. Так, шестая марка Жигулей по ширине 163 см, а кроссовер Audi Q3 – 183 см.

Отличие несущественное, но ГАЗель больше по ширине «шестерки» на 55 см. Это влияет на высоту и ширину требуемого въезда. Чтобы точно рассчитать минимальный размер, нужно добавить по 350 мм с левой и правой частей.

Дополнительные факторы для определения размера воротных конструкций:

1. Способ заезда, его месторасположение.
2. Вид и предназначение гаражного помещения (для промышленного производства, частного дома).
3. Сколько транспортных средств планируется размещать.
4. Компания-изготовитель (каждая имеет собственные стандарты).
5. Конструктивные отличия разных видов полотен.

Энергоэффективность секционных ворот – как сэкономить деньги?

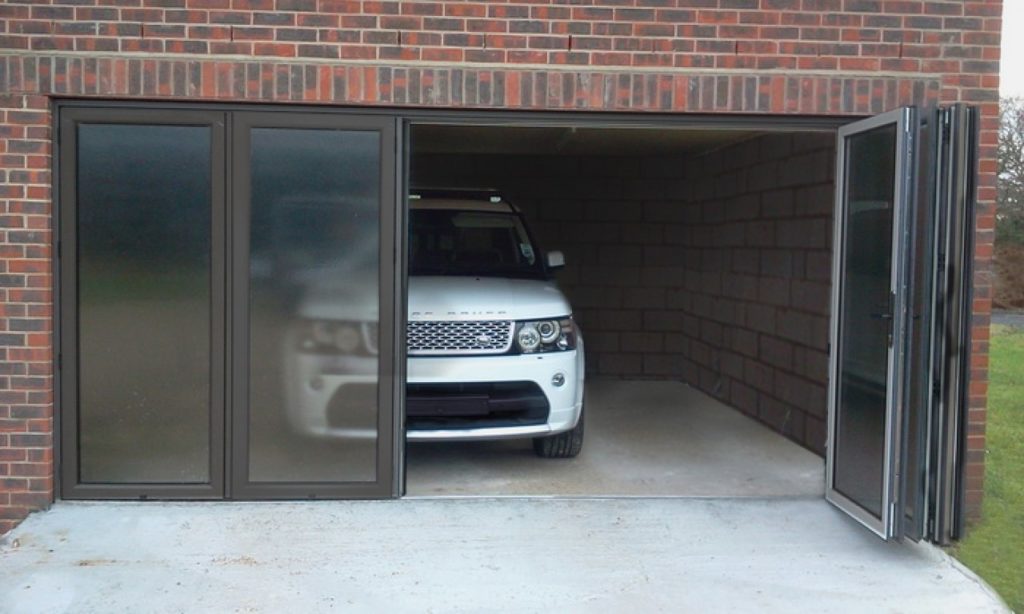

Складывающиеся ворота

Такие ворота могут открываться и закрываться по бокам и вверх, как гармошка. В основном, большим спросом пользуются створки, которые складываются таким способом в стороны. В наше время имеются также ворота, которые состоят из 3 и 4 створок. Во время открывания, двери, которые находятся внутри ворот, фиксируются к крайним створкам. В данном положении они могут достаточно просто поворачиваться на 180 градусов. При этом, въезд в ворота остается открытым, что позволяет полностью освободить проем.Основные преимущества

• При открытии используется гораздо меньше места, чем в случае с распашными воротами. Это, в свою очередь, влияет на экономию территории перед заездом в гараж.
• Нет надобности в постоянной уборке снега, чтобы створки свободно открывались.
• Возможен монтаж окон на створках.

Минусы

• Для открывающихся дверей нужно выделить дополнительное место.
• Прочность конструкции недостаточно надежная.

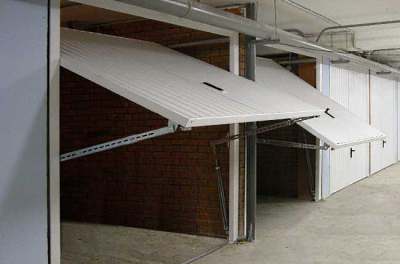

Подъемно-поворотные ворота.

Таким образом, когда ворота открыты, их полотна располагаются параллельно потолку гаража.

Достоинства подъемно-поворотных ворот:

• их компактность, позволяющая экономить место в гараже и на подъезде к нему,
• удобство монтажа,
• легкая автоматизация.

А недостатками можно назвать низкую устойчивость к взлому, высокие теплопотери зимой, а также небольшое рекомендуемое количество подъемов (их рекомендуется производить не более 10 раз за день).

Виды гаражных ворот видео

Рекомендую прочитать:

Дома на свайно-винтовом фундаменте.

Отделка дома блок-хаусом: преимущества и технология выполнения.

Как выбрать тротуарную плитку?

Фахверковые дома в южном стиле

Простые распашные ворота

В том случае, если вы желаете приобрести традиционные конструкции распашного типа, то знайте, что действительно такие изделия являются распространенными в современном мире.

Применение распашных ворот

Преимущества

Важно отметить, что такие ворота считаются простыми и надежными, поэтому многие потребители желают купить их с особым желанием, ведь они проверены временем. Хочется добавить, что стоят они недорого, что позволит также, каждому желающему купить их, а как только вы узнаете, что вам будет предложен широкий выбор материалов, предназначенный для створок, то вы поймете, что действительно такие ворота неповторимы

• Самое пожалуй большое достоинство, это возможность сделать распашные ворота своими руками. На эту тему есть подробная инструкция на нашем сайте.
• Они не только просты в использовании, но и отличаются невысокой ценой, а значит, позволить себе их покупку смогут все. Говоря о таких воротах в целом, хочется добавить, что они представляют собой специальные опоры, створки.
• Приобретая такие ворота, необходимо отметить, что вы сможете лично убедиться в их высочайшем качестве и долговечности.
• В качестве основного материала, используемого для зашивки створок, принято использовать древесину, это может быть и металлические, профилированные листы и иные материалы, которых большое количество. Для управления воротами, всегда можно воспользоваться специальными электрическими приводами, так вы сможете серьезно упростить использование ворот, тем самым ускоряя открывание створок.

Недостатки

Но есть и недостаток у таких ворот, он заключается в том, что необходимо обеспечить объем свободного пространства, а сделать этого часто не позволяет территория, так что, желая купить такие ворота, необходимо заранее учесть этот важный момент.

Ворота складывающегося типа

Чаще всего используются ворота складывающегося типа, представляющие собой складное полотно, складывающееся при открывании по направлению вверх и закрепляющееся над въездом в гараж. Реже используются ворота, которые складываются в стороны от въездного проёма, т.к. они поглощают часть въезда в гараж. Также, в настоящее время встречается еще одна разновидность ворот складывающегося типа. Они изготавливаются с двумя, тремя или четырьмя створчатыми элементами. Створки средних элементов распахиваются до 180 градусов, соединяясь с крайними элементами и фиксируются специальными держателями.

Сомкнутые подобным способом створки разворачиваются на 180 градусов и, в отличии от обычных раздвижных ворот складывающегося типа, «очищают» въездной проем полностью. Подобное открытое состояние является следствием особенного строения внешних воротных навесок. Благодаря зафиксированным наружным створкам, створки средних элементов в подобной системе способны выполнять функцию обычных распашных ворот. Ворота складывающегося типа с электрическим приводом всегда открываются вовнутрь. Навеска таких ворот производится сверху к специальным ходовым роликам, которые имеют нижние направляющие. По бокам проёма створки в закрытом положении упираются в расположенные вертикально уплотнители, которые оснащены щетками. Двигаясь в проёме по прямым направляющим, ближе к концу, при помощи складных роликов, ходовые ролики ворот попадают в усеченные направляющие.

Для того чтобы избежать очень плотной упаковки сложенных створок, торцевые воротные карманы должны располагать, если возможно, такими габаритами, чтобы промеж сложенного пакета створок и проезда ворот сохранялось минимальное расстояние в 500 мм.

Ворота раздвижного «подвида» не ограничены в ширине, регламенту подвергается только их высота. Чаще всего ворота такого типа достигают высоту до 18 метров. Начиная с высоты около 5 метров, ходовая часть таких ворот, располагается сверху, а направляющие внизу.

Ворота подобной конструкции имеют в своём составе три или более створок. Наибольшее распространение получили ворота, состоящие из трёх, четырёх, пяти и шести створок. Их делают со створками, которые открываются на 90 и 180 градусов. При раскрытии на 90 градусов распахнутые части занимают не только место сгиба, но ещё часть открытого проезда. Данный факт необходимо учитывать перед проектированием желаемого размера пролёта.

https://youtube.com/watch?v=QrDAJ-LDaak

Для гаражей с широкими воротами появляется опасная вероятность нежелательного закрытия от ветра. Необходимо предусмотреть устройство для фиксации открытых створок.

Ворота гаражные. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом

Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

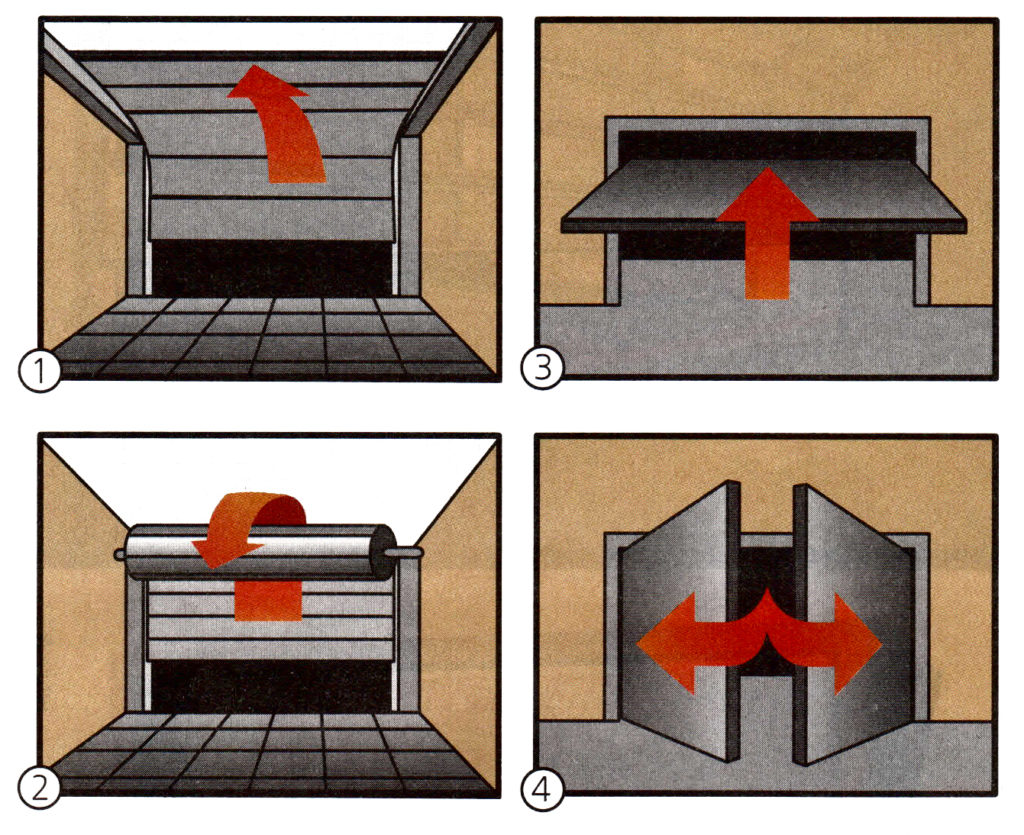

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

Минусы:

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

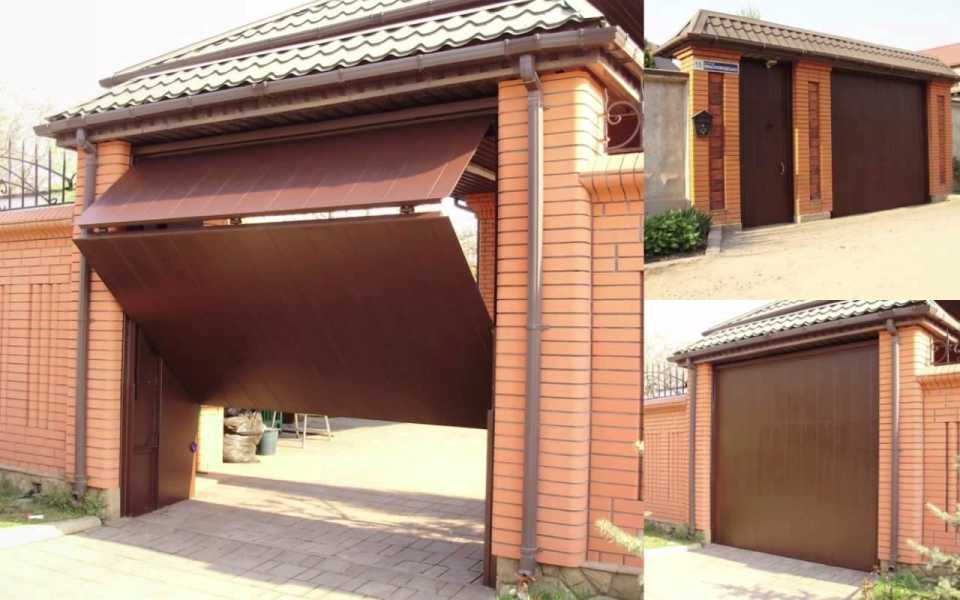

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

Минусы:

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

Минусы:

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

Минусы:

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Секционные автоматические гаражные ворота

Вопрос-ответ:

Какие материалы применяются для изготовления рулонных и секционных ворот?

Рулонные ворота обычно изготавливаются из алюминия или стали, а секционные ворота могут быть изготовлены из стали или дерева.

Каковы преимущества рулонных ворот по сравнению с секционными воротами?

Рулонные ворота являются более компактными и занимают меньше места в гараже. Они также обладают лучшей герметичностью и защитой от внешних воздействий.

Какую систему открывания лучше выбрать для секционных ворот?

Секционные ворота могут быть оснащены различными системами открывания, включая ручное, автоматическое или дистанционное. Выбор системы зависит от ваших предпочтений и удобства использования.

Какие дополнительные опции и функции могут быть доступны для рулонных и секционных ворот?

Дополнительные опции и функции для рулонных и секционных ворот могут включать возможность подключения к системе “умный дом”, автоматическое закрывание, пульты дистанционного управления, встроенную систему освещения и другое.

Как правильно выбрать размеры рулонных или секционных ворот?

При выборе размеров ворот необходимо учесть размеры вашего гаража и доступного пространства. Наилучшим вариантом будет обратиться к профессионалам, которые помогут определить оптимальные размеры и подобрать подходящую модель.

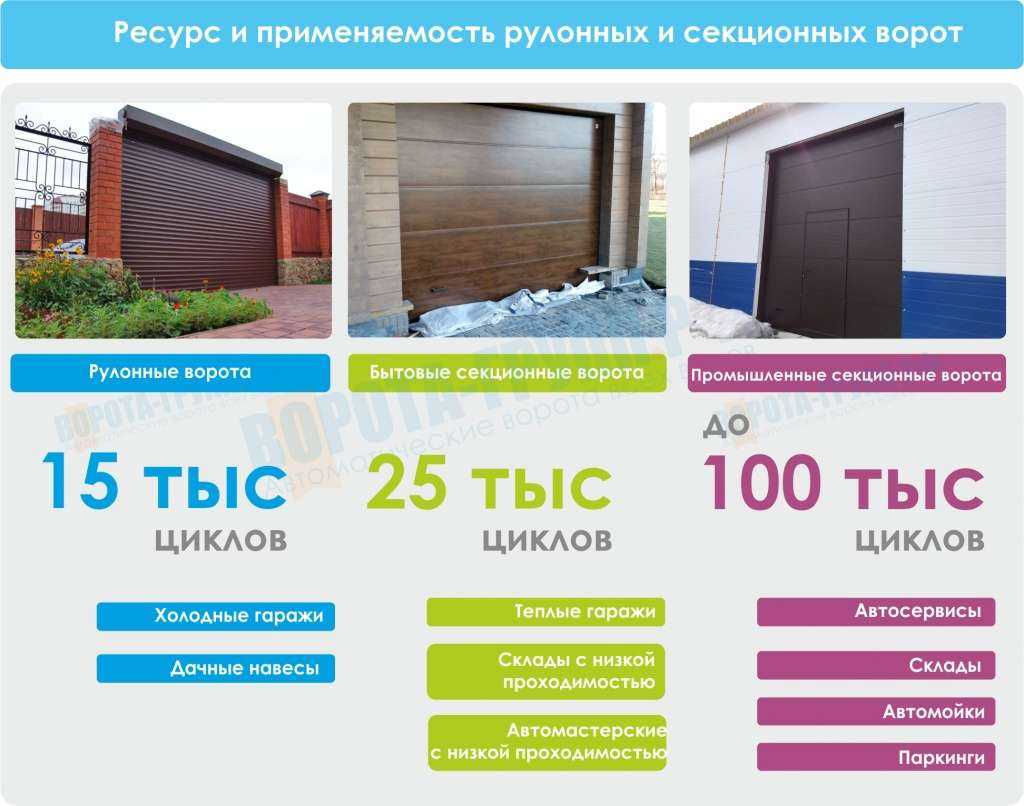

Отличие первое. Назначение гаража.

Секционные ворота бывают бытовые и промышленные. Разница между ними, прежде всего в ресурсе, за счет применения усиленных элементов конструкции, направляющих из более толстой стали, усиленных петель роликов, дополнительных элементов безопасности.

У рулонных ворот нет промышленной серии, они в принципе не рассчитаны на интенсивную эксплуатацию.

Если у вас обычный бытовой гараж на даче, или в коттедже, то переплачивать за промышленную серию нет смысла. Ресурса обычных бытовых секционных или рулонных ворот хватит на долгие годы. Однако, если нужно закрыть проем, например на мойку (читайте статью Какие ворота на мойку выбрать)где ворота будут гонять туда-сюда каждые 15 минут, бытовая серия там долго не протянет.

Размеры для подъемно-поворотных ворот

Поворотно-подъемным воротам характерно утяжеление конструкции, нежели модели в целом, которые были рассмотрены раньше. Они отличаются не только большим весом, но и необходимостью в оснастке системы мощным электрическим приводом, а также высокопрочными шарнирами.

Обратите внимание, что подобные конструктивные элементы требуют лишнего пространства внутри помещения, а значит, планируется установка аналогичных ворот в своим гараже, если у вас есть место для размещения механизма. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы

В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения

В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы

Подъемные

Этот вид имеет несколько подвидов, к которым относятся:

• подъемно-поворотные;
• подъемно-гильотинные;
• секционные.

Подъемно — поворотные

Эта конструкция состоит из цельного полотна, а так же роликов и направляющих, по которым оно и перемещается. Металлическое полотно дополнительно укрепляется накладками, облицовка делается так же из металла, с полимерным напылением, или пластика.

В открытом положении ворота располагаются под потолком, таким образом экономится полезное пространство. Максимально возможная ширина такой конструкции до 3-х метров, поэтому ее нельзя использовать в гараже под два автомобиля.

Преимущества:

1. легкое открывание;
2. экономия места;
3. высокая теплоизоляция;
4. доступная стоимость;
5. устойчивость к взлому.

Недостатки:

1. при повреждении части полотна, придется менять его полностью;
2. нельзя использовать для низкого гаража, так как требуется наличие свободного место под потолком.

Подъемно — гильотинные

Так же как и предыдущий вид состоят из цельного полотна, которое при открывании смещается вверх. Вес конструкции компенсируется специальным амортизатором – торсионной пружиной. С помощью этого механизма ворота открываются легко и практически без шума.

Из плюсов можно выделить хорошую теплоизоляцию, так как они плотно прилегают к стене, и герметичность. Главный недостаток состоит в необходимости наличия свободного места снаружи, над проемом, что делает эту конструкцию доступной не каждому.

Секционные

Полотно состоит из нескольких панелей. При подъеме они складываются под потолком. Секции чаще всего сделаны из сэндвич-панелей, которые дополнительно оснащены специальными уплотнительными прокладками. Из плюсов выделяются: большой срок эксплуатации, экономия пространства и современный внешний вид. Минусы – ширина не более 3 м, высокая цена и слабая устойчивость к взлому.
