Достоинства и недостатки гаража из СИП-панелей и как построить своими руками

Нюансы заказа гаража и покупки материалов

Прежде чем обращаться к услугам специалистов, необходимо учесть ряд нюансов заказа гаража из сэндвич-панелей. Так, к примеру, длина панелей различается, как правило, она может составлять от 2 до 12 метров, но резать их нельзя.

Поэтому при покупке материала для самостоятельной сборки необходимо учитывать этот фактор и приобретать точное количество панелей. Чтобы избежать возможных ошибок в расчётах, можно заказать готовый комплект для сборки, который, помимо непосредственно самих СИП-панелей, будет включать подробную инструкцию по сборке и даже весь необходимый для этого инструмент.

Чем холоднее климат в местности, где осуществляется строительство, тем толще должен быть слой утеплителя внутри панели. Минимальная же толщина отдельного элемента стены в российских условиях должна равняться 20 мм.

Гараж из сэндвич панелей своими руками

Кирпичные гаражи

Упомянем о таких конструкциях вскользь, так как у них стоимость высокая, и позволить строительство такого здания может далеко не каждый. Но если подойти к проекту с умом, грамотно утеплить стены, потолок и пол, то это будет гараж, который прослужит не один десяток лет. А при наличии отопления (да хотя бы буржуйки) можно и вовсе жить в гараже. Но есть и недостаток (кроме стоимости) – придется привлекать специалистов при строительстве. А иногда построить кирпичный гараж на участке и вовсе не представляется возможным. И причин этого может быть много: неподходящий грунт, близкое расположение воды, наличие инженерных коммуникаций в непосредственной близости.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ – три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

лопата либо мини экскаватор;
земельный бур;
тачка для вывоза земли;
молоток;
ножницы по металлу;
шуруповерт;
циркулярная пила;
ножовка;
аппарат для замешивания бетона;
резервуар с водой;
кусачки;
аппарат для сварки;
вертикальный и горизонтальный строительный уровень;
рулетка измерительная;
деревяные колышки и веревка.

Необходимые материалы и инструменты

Когда строительство в самом разгаре

Сэндвич-панели можно резать только «холодным» способом: специальными ножницами или пилами, ножовками. «Горячие» способы реза (циркулярка, электролобзик, болгарка) вызовут перегрев металлической облицовки, что приведёт к нарушению антикоррозийного покрытия. Оптимальный выбор – ручные или электрические ножницы по металлу.

Для строительства фундамента потребуются:

бетоносмеситель;
портландцемент М400;
песок;
гравий;
ёмкости для воды и раствора;
арматура сечением от 8 мм;
вязальная проволока;
материал для опалубки: доски, фанера, ОСБ;
лопаты штыковая и совковая;
рулетка;
пузырьковый строительный уровень;
колышки и разметочная шнурка.

Для монтажа каркаса и сэндвич-панелей понадобятся:

дрель и длинные сверла;
шуруповёрт мощностью 600-750 Вт;
самозажимной специализированный монтажный подъёмный инструмент для горизонтальной или вертикальной установки панелей (необходим для самостоятельного подъема строительного материала).

Ели участок строительства находится в зоне с неблагоприятным климатом, при стыковке панелей в паз закладывают силиконовый герметик. Некоторые специалисты рекомендуют вместо него использовать монтажную пену.

Преимущества и технологические особенности конструкции

Строительство каркасного гаража из дерева своими руками

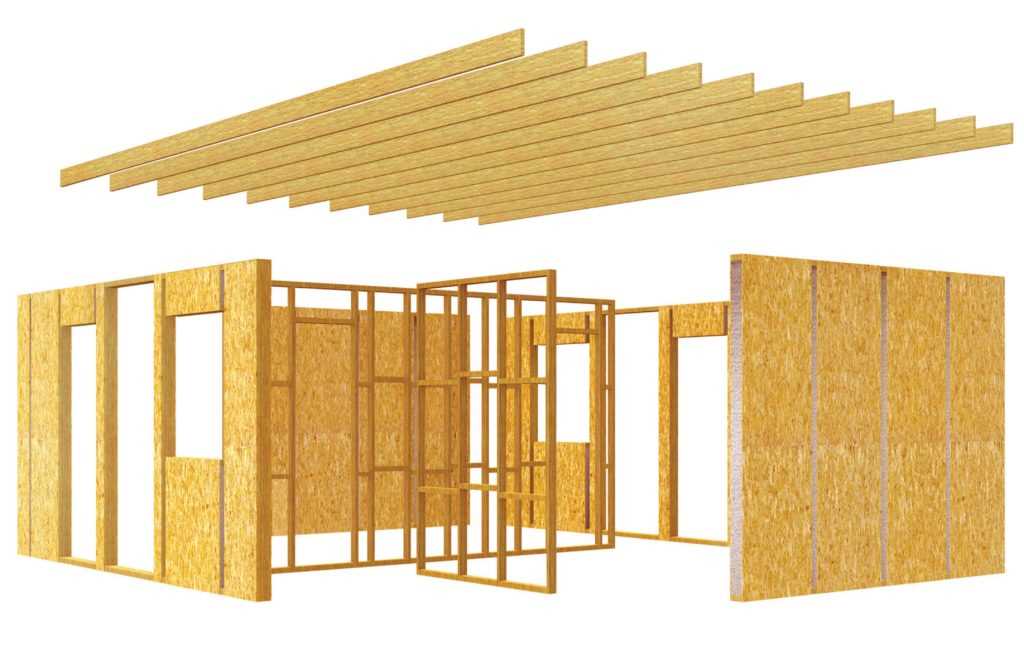

Изготовление каркаса гаража

Архитектурные возможности при строительстве гаража из СИП-панелей

Строительство гаража из СИП-панелей предоставляет широкие архитектурные возможности. Этот материал отличается высокой прочностью и устойчивостью к внешним воздействиям, поэтому позволяет воплощать самые смелые проектные решения.

Разнообразие форм и конструкций

СИП-панели могут быть изготовлены по индивидуальным размерам, что позволяет создавать гаражи различных форм и конфигураций. Такие конструкции могут иметь необычные геометрические формы, а также быть выполненными в нестандартных размерах, что полностью удовлетворяет требованиям и пожеланиям владельца.

Возможность экспериментировать с фасадом и отделкой

СИП-панели могут быть облицованы различными материалами, такими как кирпич, камень, дерево, сайдинг и другие. Это позволяет экспериментировать с фасадом и отделкой гаража, создавая уникальный внешний вид соответствующий общему архитектурному стилю.

Возможность создания помещений на втором этаже

Строительство гаража из СИП-панелей предоставляет возможность создать помещения на втором этаже и даже вести многоуровневое строительство. Это может быть использовано как дополнительное пространство для хранения, мастерской или офиса, что делает гараж более функциональным и удобным. Более того, это позволяет оптимизировать использование площади земельного участка.

Легкость интеграции с другими материалами

СИП-панели легко интегрируются с другими строительными материалами, такими как металл, бетон или дерево. Это позволяет создать гараж, сочетающий в себе различные материалы и придавая ему индивидуальность.

Архитектурные детали и элементы

Строительство гаража из СИП-панелей предоставляет возможность воплотить различные архитектурные детали и элементы, такие как арки, колонны, балконы, фронтон и другие. Таким образом, можно создать гараж с уникальным и запоминающимся внешним видом.

Монтаж дома

Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.

Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:

Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.

Пол из СИП панелей

Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.

Дальше монтаж ведём в такой последовательности:

Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.

Монтаж стен

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним

Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см. Монтаж панелей начинаем вести с угла

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см. Две соседние панели плотно соединяем друг с другом

Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами

Две соседние панели плотно соединяем друг с другом. Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами

Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.

https://youtube.com/watch?v=fpb34x1duAs

Подготовка фундамента для будущего гаража

В качестве основания под будущий гараж можно использовать ленточный или монолитный фундамент (см. Как залить фундамент под гараж: делаем правильно). Если поверхность пола внутри гаража планируется делать из бетона, то лучше сразу заливать монолитный фундамент.

Поскольку сендвичные панели для строительства гаража имеют легкий вес, то строение в общем получается не тяжелым и массивного ленточного фундамента не требуется. Для создания монолитного фундамента требуется вырыть котлован по форме будущего гаража на глубину 40-50 см и плотно утрамбовать грунт.

Затем на дно котлована укладывается песчаная подушка в 10 см, следом укладывается слой щебня в 10 см и тщательно утрамбовывается. Песчано-гравийная подушка служит компенсатором при подвижках грунта в результате его промерзания или намокания, что существенно снимает нагрузку с монолитной плиты.

Заливка монолитного фундамента для гаража

Затем в котлован устанавливается опалубка, которая будет на 15-20 см выше поверхности участка, для того, чтобы талая вода не попадала в помещение гаража. После опалубки устанавливается металлическая армированная сетка, которая изготавливается из прутьев диаметром 8-10 мм. После чего она заливается бетоном, как показано на фото выше.

https://youtube.com/watch?v=demmHAF7cGU
