Механизм откатных ворот своими руками

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

  1. Шуруповерт.
  2. Рулетка.
  3. Молоток.
  4. Компрессор и пульверизатор.
  5. Лом и кирка.
  6. Трамбовочный инструмент.
  7. Резервуары для бетонной смеси и сыпучих стройматериалов.
  8. Сварочное оборудование.
  9. Болгарка.
  10. Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе – циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

  1. До 18 м профильной трубы с разным сечением.
  2. Швеллеры длиной от 2 м.
  3. Толстые металлические листы.
  4. Арматура или стальные прутья.
  5. Сырье для приготовления бетонного раствора.

Сборка актуатора

Определение размеров актуатора

В основе актуатора лежит телескопический механизм. Чтобы его создать, вам понадобится пара металлических коллекторов. Один из них должен входить в другой без люфта. Подойдут трубы с квадратным и круглым сечением – это не сыграет особой роли. В полости не должно быть ржавчины, трещин, сколов. Поэтому рекомендуется приобретать трубы, которые не применялись в работе ранее.

Размеры труб и шпилек следует рассчитывать самостоятельно на основе предварительных замеров.

К примеру, имеется сложенный привод длиной 110 см с рабочим ходом 50 см. Тогда протяженность внешнего коллектора должна быть не больше 100 см, а внутри него будет вложен другой канал – еще меньше, 80 см.

Зато длина шпильки может быть от 110 см. На это влияет способ фиксации двигателя. При открытых воротах приводные трубы имеют перехлест в 30 см.

Сборка выдвижной части

Алгоритм сборки выдвигающейся части:

  • Пропускаем через наименьший коллектор шпильку с закрученным метизом и устанавливаем ее в центральной части трубы. Последняя не должна иметь слишком большой диаметр;
  • Равномерными усилиями обтачиваем метиз до полного вхождения в канал;
  • Фиксируем все сварочным аппаратом. Внутри сваривать необязательно. Но, если есть желание, то можно сделать это через вырезанное отверстие;
  • После закрепления метиза выкручиваем шпильку;
  • На конце шпильки фиксируем опорную деталь с очищающим аппаратом, который закрыт с двух сторон;
  • Подшипник должен беспрепятственно скользить по полости трубы. Между ним и стенкой канала пространство должно быть не больше 1 мм;
  • Зажимаем опорный элемент на шпильке двумя метизами;
  • Между гайками прокладываем пару шайб, чтобы предотвратить трудности с вращением;
  • Смазываем шпильку литолом;
  • Вводим шпильку внутрь наименьшего коллектора и закручиваем метиз;

Для проверки правильности сборки можно прогнать по всей длине трубы подшипник. Он должен передвигаться легко и не заклинивать.

Заглушки и шарнирные соединения

Теперь самое время заняться заглушкой. Она представляет собой стальную болванку. Ее размер немного меньше, чем диаметр коллектора.

Чтобы привод можно быть в любой момент отремонтировать, в канале следует сделать несколько отверстий.

К торцу пробки с помощью сварки нужно прикрепить металлические полоски с отверстием. Пространство между ними не должно быть больше толщины фиксатора на воротной створке.

Перед монтажом заглушки внутрь трубу можно положить 50-70 г литола. Далее подшипник установите в канал на 5 см, после чего не забудьте добавить смазки и заглушить коллектор.

Внешняя труба актуатора

Из коллектора полностью вытаскивают шпильку до тех пор, пока подшипник не будет упертым в гаечный метиз. Внутренний коллектор устанавливают во внешний, а шпильку закручивают 5-6 оборотов.

После этого монтажники выбирают метод фиксации двигателя. В идеале цилиндрический корпус мотора фиксируют внутри коллектора с помощью прижимных крепежей.

Если возникли трудности с поиском двигателя подходящего габарита, тогда можно приварить к задней части отрезок канала, металлической полосы или уголка. Таким образом, получится зафиксировать небольшой мотор любым доступным вариантом.

Установка мотора и окончательная сборка

Вал двигателя и шпильку соединяют вместе посредством муфты. Ее можно купить в магазине. Обычно она продается среди комплектующих для двигателя. Иногда можно самостоятельно ее создать, используя парочку маленьких трубочек. Они должны быть вложены друг в друга.

Повторно смазываем шпильку литолом и крепим мотор на площадке. Вращательными движениями сокращает длину спускового механизма до исходного положения. Далее уже всю поверхность внутреннего коллектора смазываем литолом и полностью складываем приводной механизм.

Если двигатель зафиксировать во внутренней части коллектора, тогда нужно его разместить на глубину 5-6 см. При этом желательно воспользоваться заглушкой, идентичной первой.

Проводку можно пропустить через отверстие, сделанное внизу коллектора. Главное, чтобы туда не попадала влага. Еще один участок для создания отверстия – сама заглушка. Независимо от выбранного метода рекомендуется установить сальниковые вводы.

Когда мы крепим мотор на площадке, мы должны приварить подшипник к ней. После этого обязательно следует убедиться в надежности и жесткости сооружения. А двигатель лучше оснастить защитным кожухом.

Когда все сделано, дело остается за малым – установить спусковые механизмы на необходимое место. В конце нужно соединить наконечники заглушек с крепежами на дверях и столбах. Для этого могут понадобиться метизы.

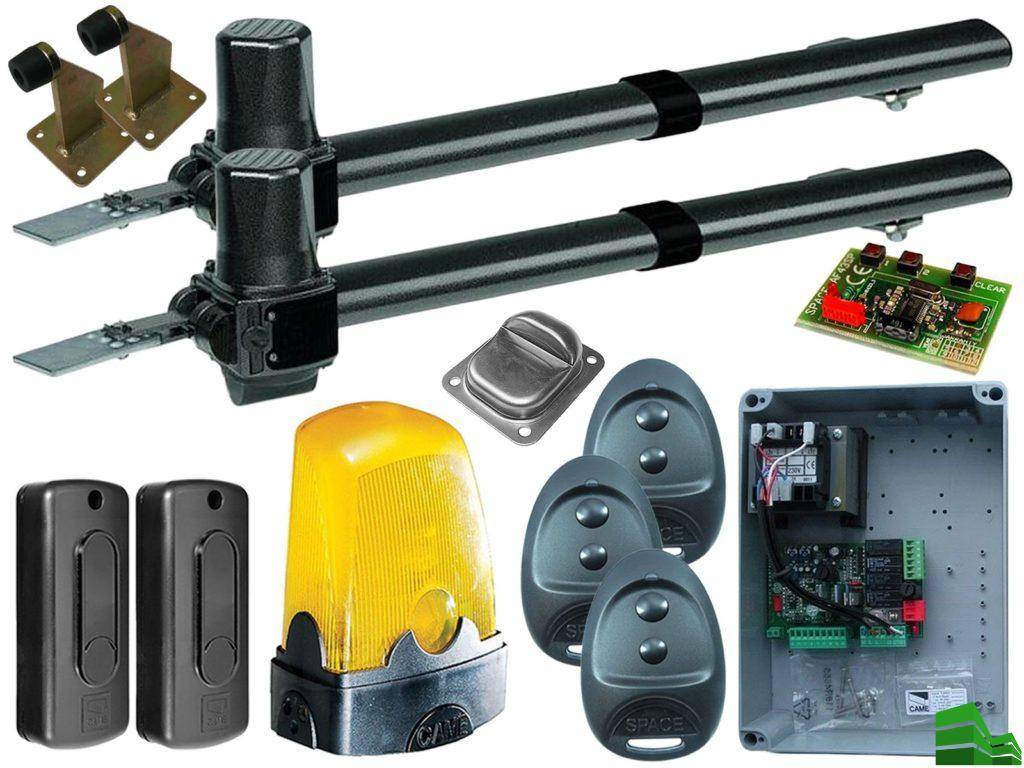

Достоинства и недостатки автоматических распашных ворот

Автоматическими воротами можно управлять дистанционно из дома или машины Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.

Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.

Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.

Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.

Стоит ли изготавливать или лучше купить?

Если у вас нету лишних средств и вы без проблем можете выделить несколько дней на поиски нужных материалов и последующую их сборку своими руками, тогда конечно, единственным вариантом для вас будет самостоятельно изготовление. Если же у вас есть возможность заплатить солидные деньги за готовое изделие, тогда конечно, лучше купить заводскую сборку так, как она в разы качественней самодельной и гораздо лучше проявляет себя в работе.

Покупная фурнитура обойдётся вам в среднем в триста долларов, так что считайте какой вариант более приемлем для вашего кармана и, конечно же, ваши пожелания.

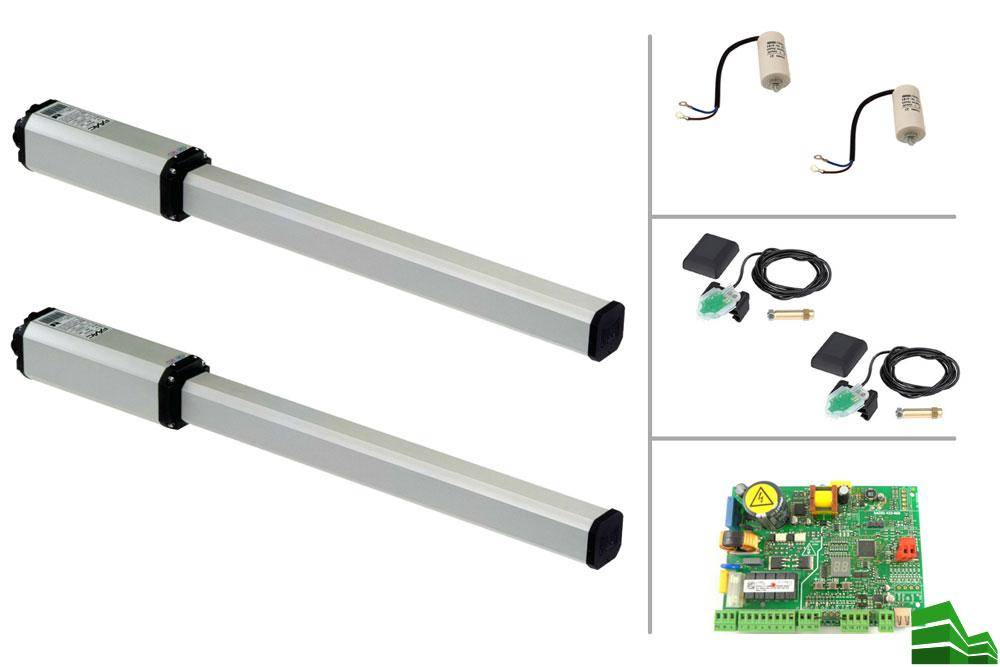

Привод, предназначенный для распашных ворот

Системы для спутникового телевидения старого типа имеют в основе механизм поворотного действия, который представляет собой электродвигатель и отлично подойдет для установки на распашные ворота автоматики. Принцип червячной передачи идентичен действию привода. При этом первый вариант можно считать и более выгодным, так как для его работы достаточно напряжения в 36 В. Обычные магазинные приводы действуют от сети в 220 В.

Использование такого понижающего трансформатора выгодно по аспекту безопасности приспособления. При усилении напряжения достигается ускорение работы воротных створок. Но длительное применение чревато скорым износом мотора.

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

  • сварочный аппарат;
  • пилу;
  • болгарку;
  • шуруповёрт;
  • ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

ИллюстрацияОписание действия
Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

ИллюстрацияОписание действия
К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

  • роль подвижного элемента играет зубчатая рейка;
  • основан на работе зубчатого колеса.

В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

  1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
  2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
  3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
  4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
  5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
  6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

  1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
  2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
  3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
  4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
  5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
  6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
  7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

  • лопаты: совковая и штыковая;
  • бетономешалка;
  • сварочное оборудование;
  • шуруповерт (клепочник);
  • рулетка;
  • молоток;
  • болгарка;
  • маркер.
