Как сделать эстакаду из различных материалов
Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.
Недостатки такой эстакады:
- Нужен участок для ее сооружения.
- Со временем кирпич станет разрушаться.
- Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.
Эстакада из железнодорожных шпал
Эстакаду можно собрать из железнодорожных шпал.
В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.
Для надежности конструкции ее скрепляют скобами.
Недостатки такой эстакады:
- Не все имеют требуемый запас шпал.
- Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
- После окончания ремонтных работ понадобится для хранения шпал много места.
При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.
Большей популярностью пользуются металлические эстакады.
Как сделать эстакаду из металла
Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.
Для изготовления конструкции понадобится:
- Металлический прокат.
- Сварочный аппарат.
- Любая арматура.
- Болгарка с комплектом отрезных кругов.
- Метизы.
- Краска по металлу
При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.
Инструкция состоит в следующем:
- Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
- Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
- Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.
Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.
Для работы понадобится:
- Доска толщиной 50 миллиметров.
- Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.
Порядок сборки конструкции:
- На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
- С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.
Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.
При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:
- Передней частью доски и бруском, закрепленным ближе к середине.
- После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
- Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.
Какие существуют виды эстакад, как их изготовить, подробно показывает видео.
Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.
Посмотрим на статистику опроса на тему, сложно ли . 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.
В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.
Эстакады можно разделить на 2 вида:
- для полного заезда автомобиля;
- для частичного подъема автомобиля.
Когда нет возможности сделать смотровую яму
Большую популярность и распространение получили смотровые ямы . Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию , чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.
Различают два основных вида эстакад:
- стационарная;
- разборная или мини-эстакада.
Полноразмерная конструкция
Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.
Металлическая установка
В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.
Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.
Особенности деревянного сооружения
- Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
- Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
- Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
- В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
- Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
- Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
- Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.
Каждый автовладелец знает о том, что главные «болячки» автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.
Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.
Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.
В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.
Этапы подготовительных работ
Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.
Расчет размеров и составление чертежа
Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:
- высота – до 1 метра;
- ширина – около 0,4 метра;
- длина подъема – около 1 метра;
- длина плоской платформы – от 0,3 метра.
Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.
Подготовка материалов и инструментов
В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:
- сварочного аппарата;
- болгарки;
- болтов, гаек.
В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.
Эстакада из дерева создается из:
- деревянных брусков с квадратным сечением со стороной 0,2 метра;
- деревянных колодок или досок;
- гвоздей, шурупов;
- пилы;
- отвертки.
Основные виды
По типу конструкции различают два вида эстакад для автомобилей:
- Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
- Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.
Стационарная
Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.
Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.
Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.
Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.
В конструкцию входит:
- 4 тумбы под опоры;
- 2 пары платформ со стопором, чтобы машина не скатилась;
- 2 пары горизонтального трапа под наклонный заезд;
- несколько ребер жесткости для фиксации деталей относительно друг друга.
Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.
Основные виды автомобильных эстакад
В зависимости от бюджета и сложности ремонта существуют два вида эстакадных конструкций:
- Позволяют поднять только один мост автомобиля (передний или задний).
- Полноразмерные (рассчитаны на въезд всей машины).
Первый вариант экономичен и удобен. Мини-эстакада для частичного заезда имеет небольшие габариты и вес. Она легко устанавливается на ровной площадке и убирается после завершения ремонта. Основной недостаток – в работе она не так удобна, как полноразмерная конструкция, поскольку подъем автомобиля здесь не превышает 50-60 сантиметров.
Полноформатный вариант дороже и сложнее в реализации, но дает автовладельцу одновременный доступ ко всем кузовным агрегатам. Отметим попутно, что независимо от вида эстакады, для ее качественного изготовления нужно сделать чертеж, а при сборке точно выдержать габариты конструкции.
Особенно важны три группы размеров:
- высота и ширина опорных тумб «стульчиков»;
- длина трапа (въездного и горизонтального);
- ширина трапа.
Кроме этого, следует уделить внимание узлам стыковки трапов с тумбами. Они должны выдерживать вес автомобиля без деформирования
Популярные варианты эстакад для ремонта авто
Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).
Фото 1. Два обрезка бруса – простейшее подъемное приспособление для ремонта
Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.
Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).
Фото №2 Мини-эстакада из обрезков досок
Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.
Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.
Фото №3 Подставка-эстакада из уголка
Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).
Фото №4 Удлиненный вариант эстакады-подставки
Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).

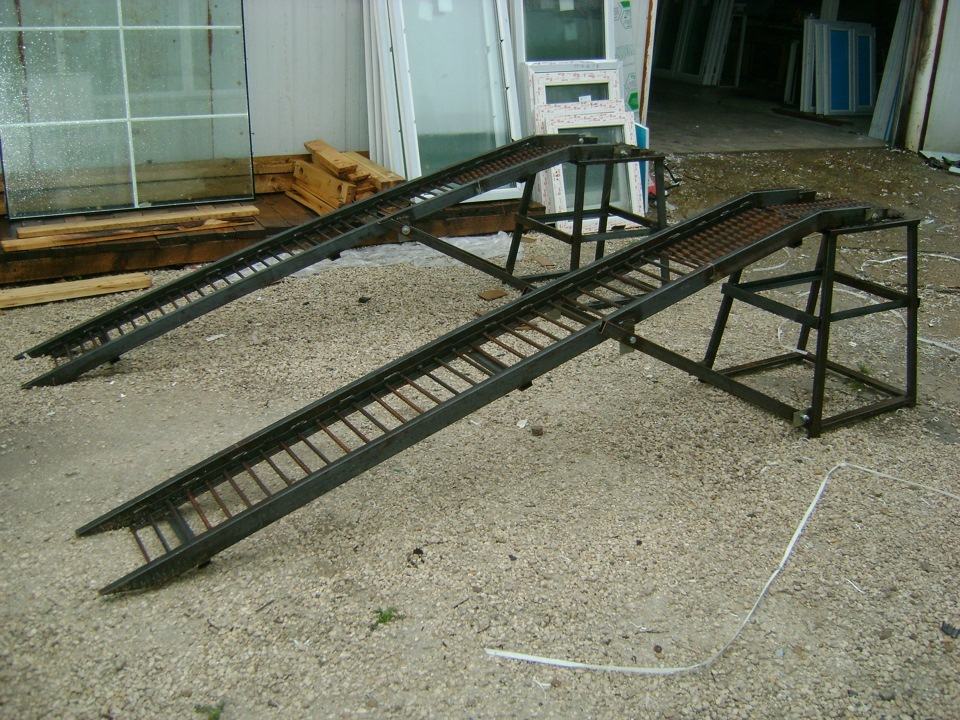

Фото №5 Переносная эстакада в собранном виде
Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.
Фото №6 Вариант частичной сборки эстакады для подъема одной части кузова
Фото №7 В разобранном виде универсальная эстакада полностью помещается в гараж
Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).
Фото №8 Стационарная автоэстакада из металла на бетонном основании
Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.
Как сделать разборную автоэстакаду самостоятельно?
Изготовление конструкции начинается с составления подробного чертежа. Делая его, вы сможете учесть и продумать все этапы сборки, избежав ошибок, свойственных поспешно выполненной работе.
Разборная эстакада должна иметь следующие габариты:
- Длина въездного и горизонтального трапа равна длине автомобиля + 1 метр.
- Ширина трапа — минимум 40 см.
- Высота опорных тумб – 70-80 см.
- Ширина верхней части опорных тумб равна ширине трапов.
Для того, чтобы сделать эстакаду прочной, не следует экономить на металле. Для трапов нужно купить равнополочный уголок 63 мм. Опорные тумбы «стульчики» можно сварить из уголка с шириной полки 50 мм. Заполнение трапов делается рифленой арматурой сечением не менее 14 мм.
Без сварочного аппарата, болгарки и дрели к работе лучше не приступать. Кроме сборочного инструмента, нужно приготовить 12 пар болтов и гаек для крепления трапов к «стульчикам».
Этапы работы
Первый шаг – изготовление опорных тумб. Им нужно придать трапециевидную форму для повышения устойчивости. Для точной сборки основания и верхней части «стульчика» отрезанные по размеру уголки нужно разложить на плите OSB, фиксируя между собой с помощью струбцин или магнитов сварщика.
Сначала сваривают нижнее основания всех четырех опор. Затем собирают рамки верхних площадок и крепят к ним ножки из уголка. Заключительный этап – установка верхних рамок с ножками в нижние опоры и фиксация их сваркой.
Обратите внимание, что на сборочной схеме один из уголков верхней рамки повернут полкой вверх и образует отбойник для защиты колес от срыва с эстакады. На торцевых опорах нужно приварить еще по одному отбойному уголку
Они не дадут автомобилю съехать с трапа.
Для того, чтобы сделать эстакаду своими руками максимально устойчивой, можно установить на ней поперечные связи из стального профиля. Его крепят болтами к тумбам. Эта мера не будет лишней, поскольку повысит жесткость всей конструкции.

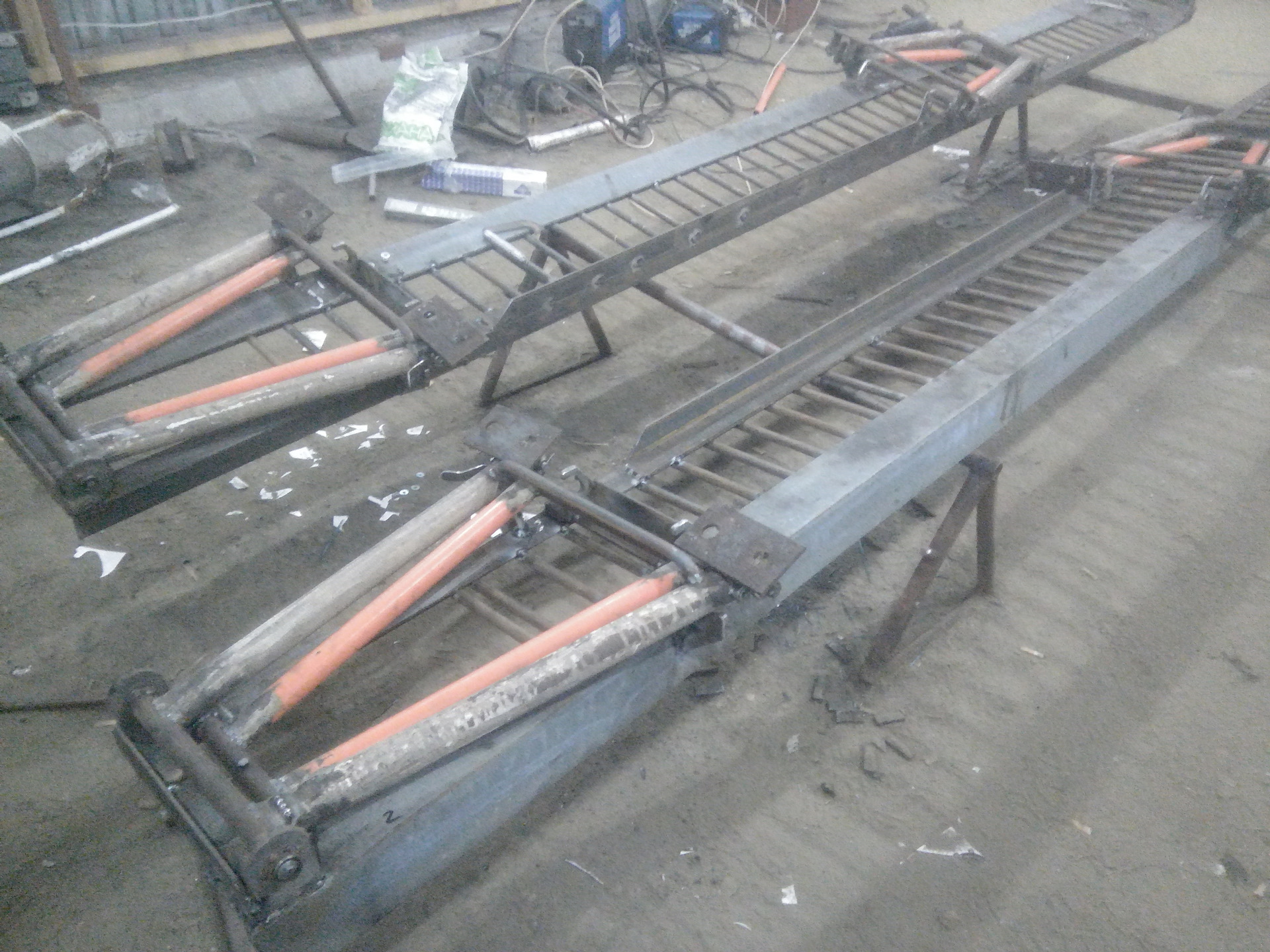

Горизонтальный и въездной трапы изготавливают из уголка 63 мм и арматурных прутков, выполняющих роль «лесенки». Длина наклонного трапа для легковой машины должна быть не менее 3 метров. Размер горизонтального участка выбирают, прибавив к длине автомобиля 1 метр. Ширина трапов не менее 40 см.
Перед установкой арматурных стержней уголки переворачивают так, чтобы их полки смотрели вверх и служили внешними боковыми бортиками. «Лесенка» получится ровной, если профиль уложен на твердую горизонтальную площадку. Прикрепить его к бетону или асфальту сложно. Поэтому можно использовать в качестве монтажной базы два поперечных уголка. К ним направляющие «лесенки» крепят струбцинами. Проделав эту операцию, можно начинать процесс сварки. Отрезки профилированной арматуры будет удобнее выставлять, используя в качестве шаблона обрезок уголка 63 мм.
Изготовление наклонного трапа эстакады для ремонта автомобиля немного отличается от сборки горизонтального. На нем нужно оставить свободный конец длиной 10 см (без арматурных стержней), который будет служить стыковочным узлом. Вертикальное ребро профиля прорезают болгаркой до горизонтальной полки. После этого необходимо выполнить загиб стыковочных концов.
Если у вас нет гибочного станка, а есть парочка друзей солидного веса, то попросите их забраться на тумбу, чтобы создать противовес усилию загиба. Перед этой операцией нужно уложить въездной трап горизонтально, подперев его свободный конец. В опорной части профиля и уголке «стульчика» по месту сверлят два отверстия. Зафиксировав концы «лесенки» болтовыми соединениями, ее с усилием наклоняют вниз до земли. В том месте, где был прорезан профиль, нужно вварить кусок стальной пластины для усиления узла опирания.
Горизонтальный трап монтируют, уложив его на тумбы. После этого сверлят отверстия под болты в несущих уголках и верхнем опорном профиле тумбы. Для более надежного крепления эстакады к площадке к «стульчикам» можно приварить проушины. Зафиксировав их дюбелями к бетону или стальными штырями к грунту, вы обезопасите себя от смещения частей эстакады при въезде на нее автомобиля.
Делая пробный въезд, обратите внимание на поведения наклонной «лесенки». Если она прогибается, то придется сделать две промежуточные опорные рамки и прикрепить их болтовыми соединениями к уголкам
Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт
Особенно важно такое сооружение в том случае, если поблизости нет станций ТО
Конструкция своими руками
Металлическая
Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:
- легко перемещать;
- простота сборки – не требует особых навыков;
- надежность и долговечность.
Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.
Сварка конструкции проходит следующим образом:
- нарезается уголок, и собираются две прямоугольные трапеции;
- соединяют их между собой уголком;
- обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
- нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
- зачищают металлической щеткой, окрашивают краской по металлу.
Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.
Деревянная
Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:
- простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
- передвижная эстакада обладает сравнительно небольшим весом;
- мобильность – легко поставить и убрать.
К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.
Переносная эстакада из дерева бывает двух типов:
- Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.
- Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.
Кирпичная
Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.
Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.
К недостаткам относят:
- необходимость отдать под нее достаточно большой земельный участок;
- монтаж, как и демонтаж, требует много времени;
- со временем кладка разрушается, и требуется ее полый снос.
Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.
Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.
В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.
Популярные разновидности автомобильных эстакад
Народные умельцы реализовали большое количество всевозможных конструкций, помогающих удобно спозиционировать машину перед ремонтом. Благодаря подобным успешным результатам можно выделить популярные группы вспомогательного оборудования:
- Для одного моста. В такой ситуации машиной придется заезжать на искусственную горку лишь одним мостом, передним или задним. Преимущество формы в компактности, так как не требуется большой площади для нее. Недостатки состоят в том, что способ не подойдет для комплексного ремонта.
- Полноразмерный тип. Формат позволяет взгромоздить авто полностью подняв на достаточную высоту весь кузов. Вариант актуальный для работы под всем днищем, но требует значительного пространства и большего объема материалов для реализации.
- Стационарный тип. Смонтирован на одном месте, например, на даче, что минимизирует подвижность. При этом может иметь хорошее оснащение, близкое расстояние до электро- и пневмоподключения, допускается крытый тип.
- Мобильная разновидность. Представлена в виде тумб из металла или из дерева. Для монтажа нужно ровная площадка. После завершения работ конструкцию легко спрятать в гараже или другом подсобном помещении. Легко подстраивается под любой тип автомобилей при соблюдении лимитов по нагрузке.
Как сделать мини-эстакаду с частичным наездом?
Задача такого приспособления — облегчить доступ к подвеске и днищу автомобиля. При этом на небольшую высоту над землей приподнимается только передняя или задняя пара колес. Под другую на время осмотра и ремонта нужно подложить упоры, чтобы предотвратить случайное скатывание с наклонной поверхности.
Простейший вариант того, как сделать эстакаду — трапы. Для изготовления их подойдет дерево или металл достаточной толщины, чтобы выдержать вес машины. Потребуются:
- доска толщиной не менее 5 см или металлический уголок 4х4 толщиной 4-5 мм;
- брус (толщина зависит от того, на какую высоту удобно поднять автомобиль);
- болгарка и сварочный аппарат для работы с металлом;
- пила, гвозди для работы с деревом;
- рулетка.
Для изготовления нужно рассчитать длину доски или металлического мостика для наезда колес так, чтобы при горизонтальном положении эта деталь не повредила днище машины.Изготовление деревянных трапов сводится к отпиливанию 4 отрезков бруса для основания и доски для мостика. Ширина мостика должна быть достаточной для свободного наезда колес (не менее 30-35 см). Отрезки бруса прибить гвоздями к доскам в положении, указанном на рисунке: на середине трапа и на краю его.
При изготовлении мостика из металла нужно отрезать уголок длиной, равной расчетной длине мостика (4 шт.). Эти детали соединить попарно короткими отрезками того же уголка или арматурного прутка 15-17 мм в диаметре. Полученные «лесенки» способны выдержать вес легкового авто. С нижней стороны мостиков приварить основание из уголка в виде П-образной конструкции. Высота основания подбирается индивидуально. Стойки основания должны быть расположены так же, как в деревянной конструкции. При наезде на трап до первой опоры основания под весом машины автомобильная эстакада приходит в горизонтальное положение, а ее задняя часть при этом опирается на вторую стойку основания.
Есть другой вариант мини-эстакады. Это 2 небольшие самодельные сварные конструкции из уголка 4х4 толщиной 5 мм в виде неподвижного мостика с наклонными въездами для подъема одной пары колес. Длина, высота и ширина каждой части могут быть рассчитаны индивидуально, в зависимости от марки автомобиля. При изготовлении требуется сварить 4 прямоугольные рамы из уголка, соединяя их попарно поперечинами внизу. На верхнюю часть наварить отрезки прутка или уголка по ширине мостика.
Металлическая конструкция своими руками
Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.
Сборка металлической эстакады происходит следующим образом:
- Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.
Все части соединяются под прямым углом
- Собираются стойки. Высота – около полуметра, угол – около 120 градусов. Фиксируются, обвариваются.
Углы и боковые стены должны быть равными
- Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
- Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются.
После сборки можно дополнительно пройти сваркой по основным узлам
- Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
- К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались.
В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра
- Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам.
По этим мостикам машина будет заезжать на эстакаду
- Заключительный этап – подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.
Готовая конструкция будет выглядеть примерно так
