Электромагнитный замок на калитку — особенности, разновидности, советы

Общие сведения

Сдвиговый механизм

Существует два вида электромагнитных замков – удерживающие и сдвиговые. Как первый, так и второй тип замка работает на одном и том же принципе. Он заключается в наличии в корпусе электромагнитной катушки, создающей магнитное поле при прохождении по ее виткам электрического тока. Магнитное поле, в свою очередь, притягивает металлическую пластину на створке калитки или двери, тем самым удерживая ее от вскрытия.

Удерживающие магнитные замки являются наиболее распространенными. Их популярность объясняется простотой монтажа и эксплуатации.

Сдвиговые магнитные замки являют собой более сложные конструкции, где магнит производит фиксацию язычка замка, а не удержание ответной пластины на двери. Такие замки являются врезными. Их использование может быть ограничено конструктивными особенностями дверей, ворот или калиток.

Как выбрать замок

Перед покупкой важно обращать внимание на такие моменты:

  1. Сила на отрыв (удержания). Должна быть в пределах 150‒200 кг. Указывается на замках после индекса «ML».
  2. Прочность конструкции. Большей надежностью отличаются изделия с литым антикоррозийным корпусом. На поверхности отсутствуют швы, стыки.
  3. Устойчивость к влаге, перепадам температур. Замок будет использоваться в условиях улицы, поэтому рабочий диапазон температур должен быть от ‒30 до +50 градусов. Механизм защищен от попадания влаги.
  4. Высокая степень антикоррозийного покрытия. Чем качественнее обработано изделие, тем дольше оно прослужит и меньше будет изнашиваться.
  5. Полная изоляция электрических проводов и других деталей. В противном случае во время открытия есть риск получить удар током.
  6. Возможность модификации. Модель должна быть совместима с системами видеонаблюдения, домофоном, дистанционным управлением.
  7. Защитное покрытие выбирается исходя из частоты использования и погодных условий. При интенсивной эксплуатации в условиях суровой зимы лучше не экономить и купить с покрытием из металлической пленки. При умеренном использовании достаточно недорогого лакового, силиконового покрытия.

На что обращать внимание при выборе модели

Для того чтобы электромагнитный замок на воротах или калитке служил долго и надежно, при его подборе следует обращать внимание на следующие критерии:

  1. Корпус замка должен быть прочным, крепления качественные. Магниты должны максимально плотно замыкать устройство. Лучше выбирать модели с цельным литым корпусом, без лишних швов и стыков — уличные.
  2. Рабочие механизмы и электрические детали должны быть надежно изолированы от влаги.
  3. Все участки электрической цепи должны иметь надежную изоляцию, чтобы исключить попадание электрического тока на металлические детали калитки, ворот, забора, и т.д.
  4. Все металлические детали замка должны быть покрыты антикоррозийным составом. Для легких конструкций допускается оборудование магнитными замками с лаковым или силиконовым покрытием. Для массивных сооружений лучше выбирать изделия, покрытые специальной металлической пленкой.

Особенности обслуживания, ухода за изделием

Сводятся к следующим советам:

Тщательно соблюдайте меры безопасности

Важно не перепутать клеммы входа и выхода. Не оставляйте открытыми части замка, иначе повышается риск короткого замыкания.
Контролируйте состояние, износ пластин

От этого зависит плотное сцепление с электромагнитом. При попадании влаги поверхность начинает окисляться и сила сцепления уменьшается.
Аккуратно используйте саморезы при установке, чтобы не повредить элементы. Надежно закрепите пластину.

Замок на калитку забора, работающий на электромагните – отличный вариант доступного закрывающегося устройства при наличии постоянного напряжения.

Монтаж

Установка магнитного замка на дворовую калитку дело не слишком сложное. Большинство производителей снабжают свои изделия подробными инструкциями по установке. Но, даже если в комплекте к устройству не прилагаются рекомендации по установке – не беда, процесс монтажа замков происходит по одному типу. По сути все, что потребуется сделать, это надежно прикрепить элементы устройства к двери и раме, а затем подсоединить электрические провода.

Перед тем как приступить к монтажу запора своими руками, следует убедиться, что в комплекте устройства имеется все необходимое:

  • корпус замка с набором уголков и планок для крепления;
  • считыватель;
  • кнопка для открывания изнутри;
  • комплект электронных ключей в виде брелков или карточек;
  • контроллер;
  • блок бесперебойного питания (если он предусмотрен в модели).

Монтаж электромагнитного запора на калитку своими руками, производится в следующей последовательности:

Определитесь с местом расположения замка, и сделайте разметку на опорном столбе и раме калитки.
Просверлите отверстия в заранее отмеченных местах на раме калитки, и закрепите корпус замка на раме с помощью саморезов. Учтите, что для надежной фиксации диаметр просверленных отверстий должен быть немного меньше диаметра самореза.

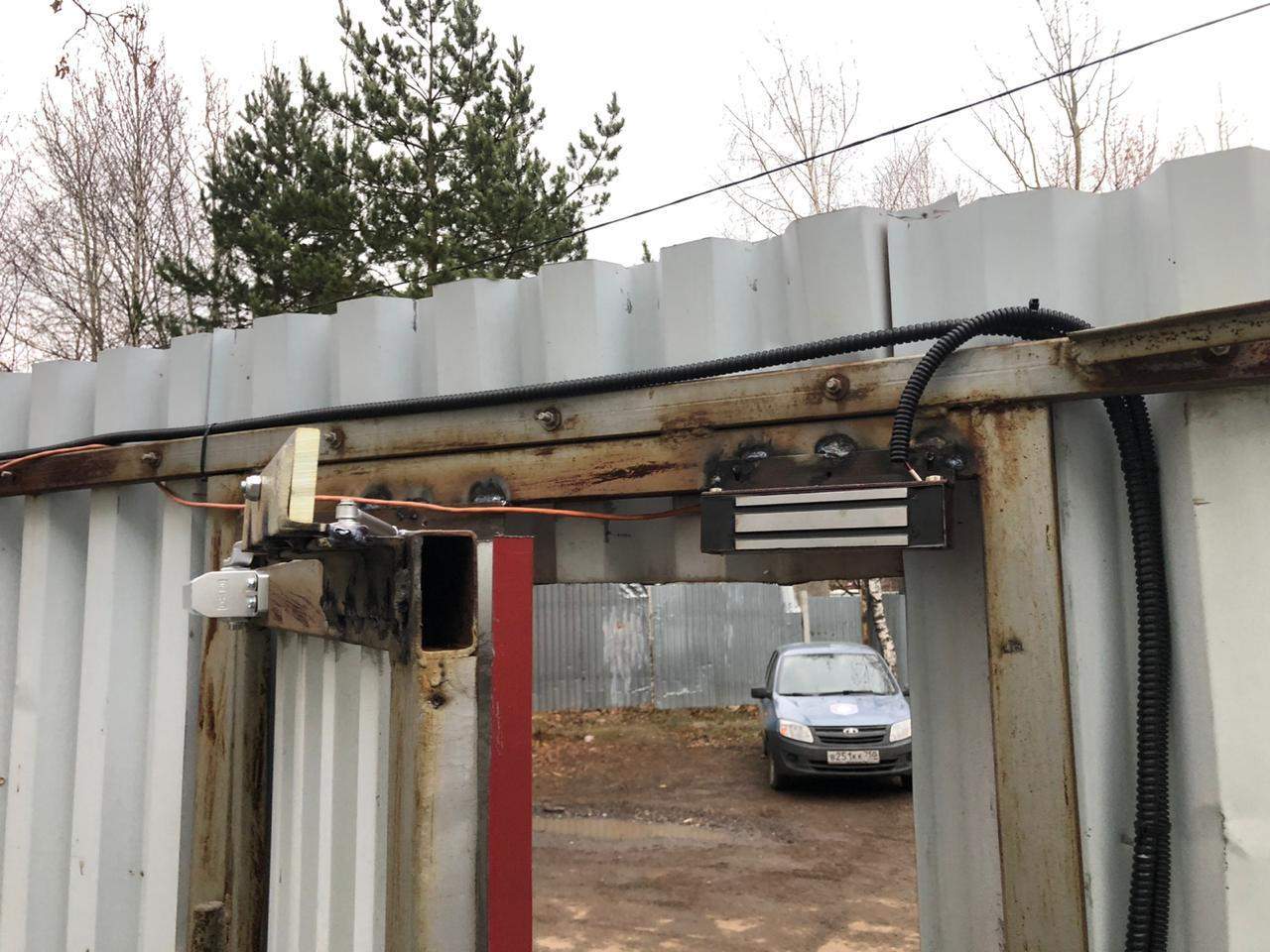

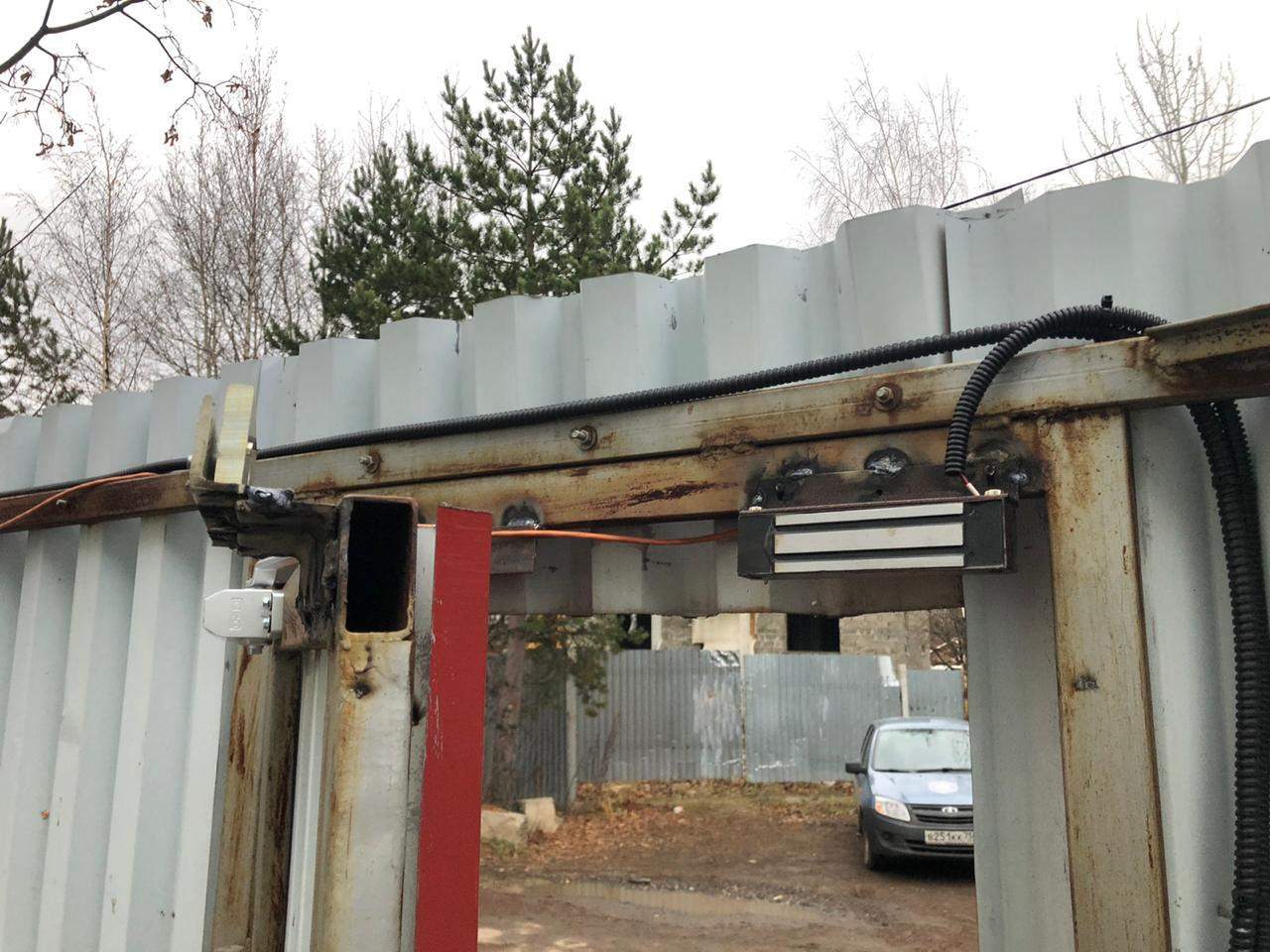

На опорном столбе, строго напротив корпуса замка прикрепите ответную планку.

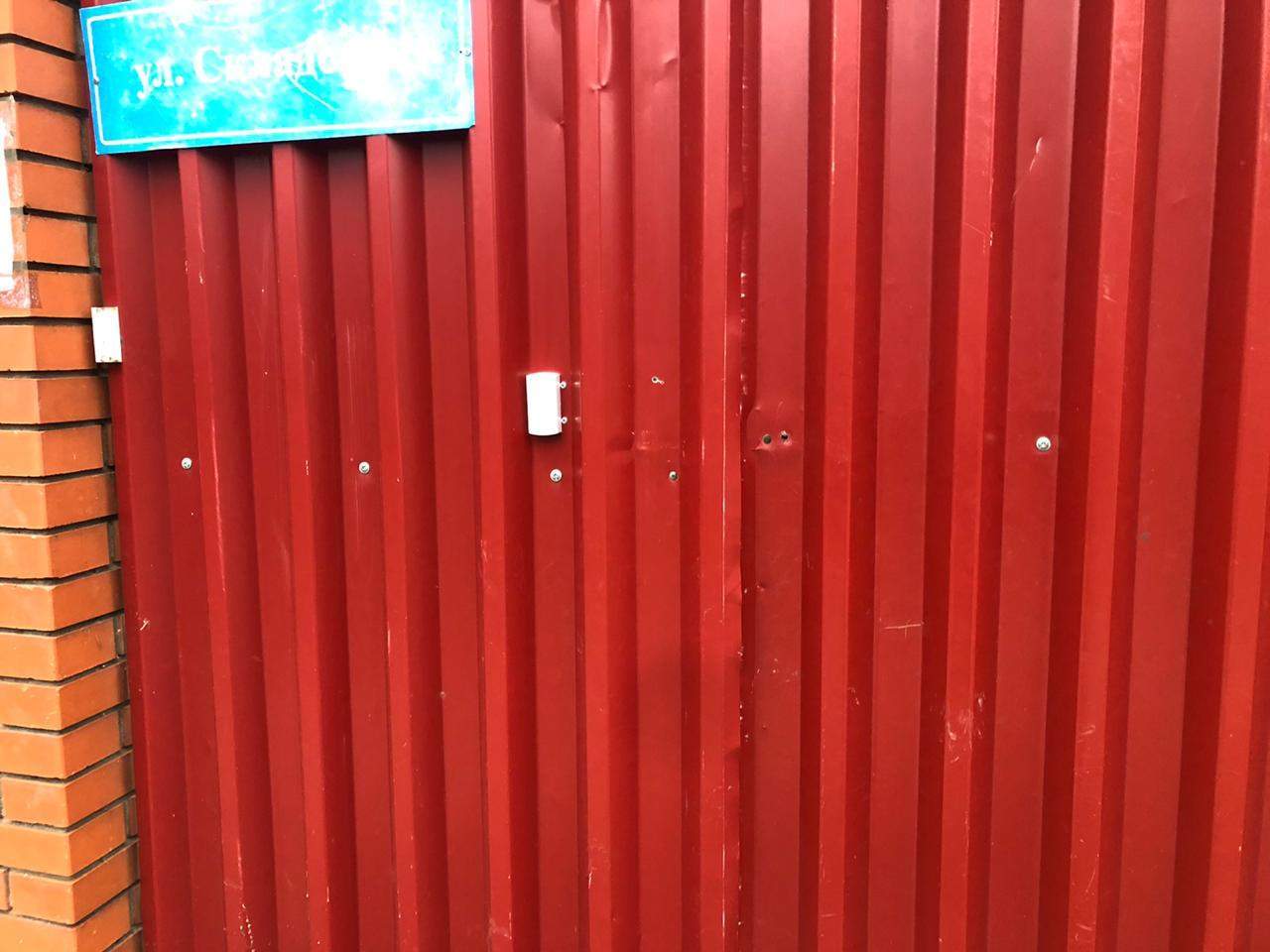

Прикрепите считывающее устройство. Располагать его можно как на заборе, так и на калитке

При этом важно провести электрические провода таким образом, чтобы на них меньше попадала влага, и отсутствовала вероятность их механического повреждения.
Снаружи установите контроллер доступа. Он будет распознавать, поступающие с ключа сигналы.
Со стороны двора закрепите кнопку для открывания калитки изнутри.
Подключите электрические провода согласно прилагаемой к инструкции схеме

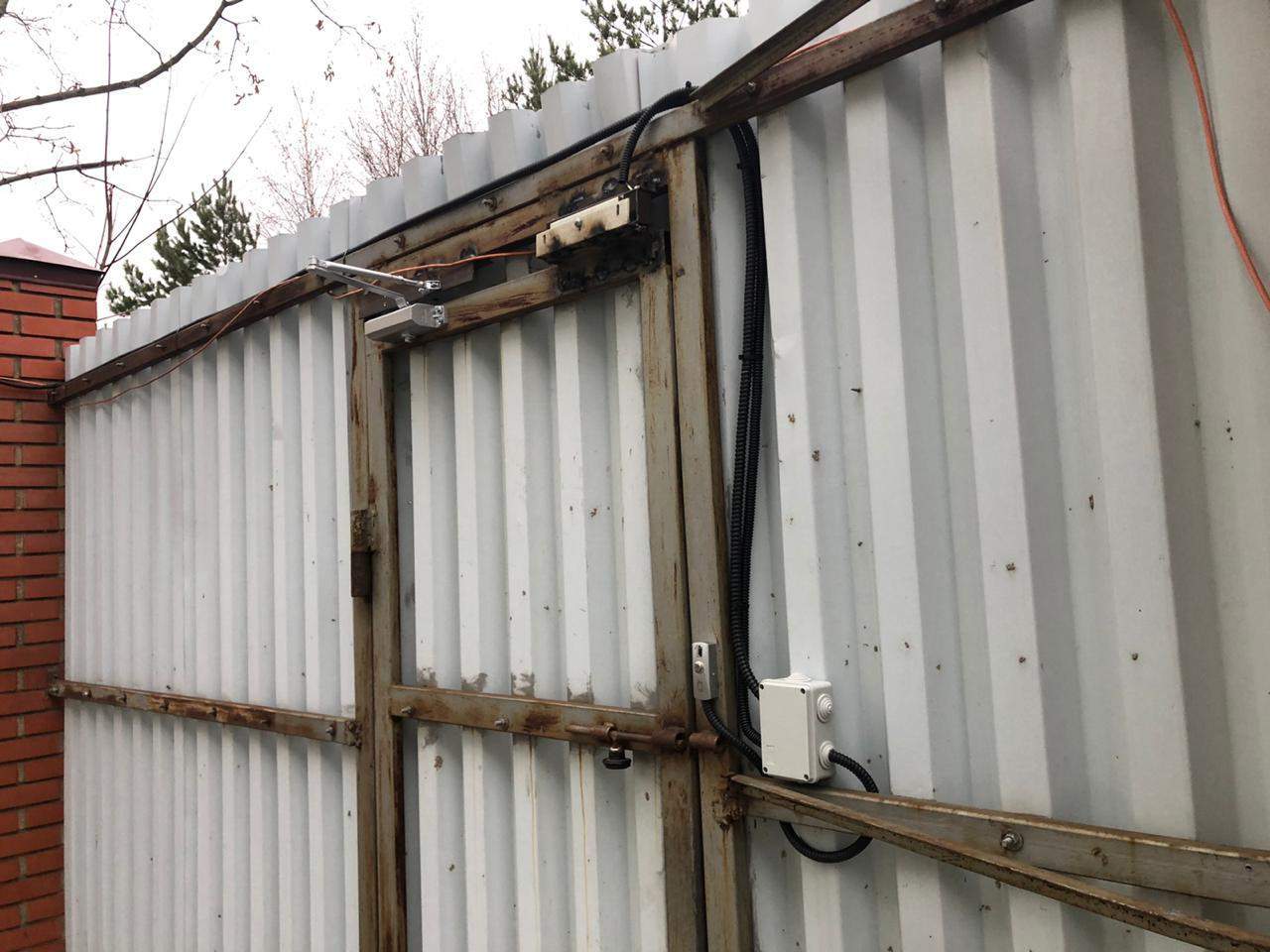

Прокладывать их рекомендуется в специальном пластиковом кожухе. В этом случае они будут надежно защищены от влаги и механических повреждений. Если в комплекте с замком провода отсутствуют, или они оказались недостаточной длины, то приобрести их можно отдельно. Для этих целей подойдет кабель марки ВВГ-НГ 2х1,5.

Разновидности моделей

Электромагнитные уличные замки подразделяются на две основные группы:

  1. Сдвиговые. Это врезные модели, для установки которых требуются определенные навыки. Конструкция моделей предполагает наличие язычка, который удерживается в запертом состоянии электромагнитным полем.
  2. Удерживающие. Этот тип запоров относится к накладным. Запираются они путем притягивания металлических пластин створок друг к другу. Технология их установки проста. Такой электромагнитный замок на калитку можно установить самостоятельно.

Подобрать замок с соответствующими параметрами можно, например, из ассортимента продукции российского производителя. Изделия этой компании успешно используются для установки не только в жилом секторе и коммерческих помещениях, но и в государственных учреждениях.

Также хорошо зарекомендовали себя электромагнитные замки для ворот, калиток, наружных дверей, и т.д. марки YLI Electronic и Soca SL. Устройства этих производителей надежны и соответствуют нормам и стандартам качества.

Принцип работы

Устройство и принцип работы чисто механических замков понятен – механизм секретности при помощи ключа приводит в движение ригели, и дверь запирается или открывается. Электромеханические замки, в свою очередь устроены сложнее. Главное отличие от электрических устройств заключается в том, что отпирание производится при подаче напряжения.

Глобально способ запирания не отличается от других типов замков – открытие блокируется ригелем, выступающим из корпуса основной части в углубление ответной. Устройство электромеханических замков отличается наличием электрифицированных подвижных элементов различной конструкции.

При подаче напряжения, в зависимости от конструкционных особенностей конкретного типа электромеханического замка, ригель втягивается внутрь корпуса или выходит из него, и дверь отпирается или запирается. Вот так работают электромеханические замки.

Переходом из запертого состояния в открытое и отличаются типы электромеханических замков. Ригель может втягиваться при помощи пружинного механизма, который взводится дополнительным элементом, активации магнитного поля или мотора.

Кроме того, отпирание может производиться при помощи ключа с внешней стороны калитки, встроенной или подключенной кнопки (блокируемой или нет). Благодаря комбинированию электрического и механического типа запирания замки и получили свое название.

Магнитные защелки и замки для межкомнатных дверей

Современные запирающие механизмы разделяются по назначению и особенностям конструкции разделяются на две категории – защелки и замки. Разберем каждую из них более детально.


Магнитный замок активного типа Источник palladium.ru

Защелки

Магнитная защелка на дверь имеет два исполнения:

  • Пассивное. Является аналогом мебельным моделей – когда на корпусе устанавливается магнит, а на дверце металлическая пластина. При контакте по естественному свойству металл притягивается, что способствует удержанию полотна от открывания. Чтобы разблокировать дверь – нужно просто приложить усилие.

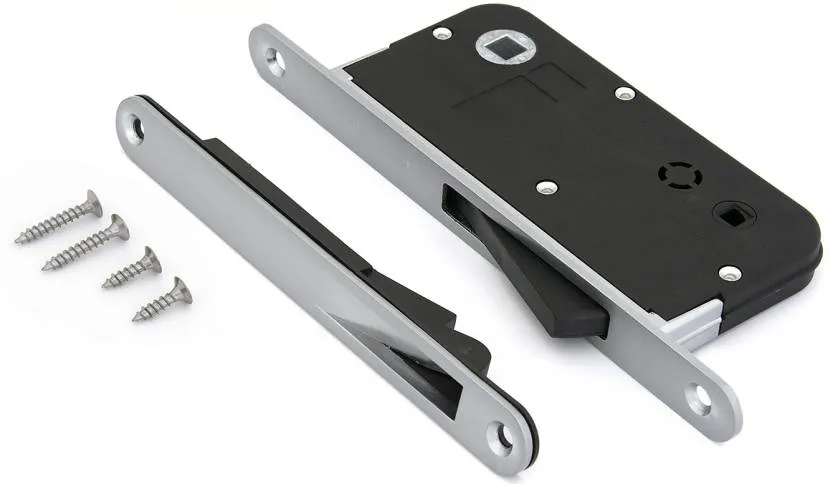

  • Активное. Данная разновидность работает по принципу замка. В дверном полоне располагается выдвижной ригель, а в косяке планка. При сближении фиксатор выдвигается и попадает в паз ответной конструкции. В результате дверь становится закрытой. При необходимости ее отрывания поворачивается рукоятка и ригель принудительно возвращается в исходное положение.

Среди плюсов защелок пассивного типа выделяются:

  1. Элементарность установки.
  2. Минимальный уровень шума при закрывании.
  3. Отсутствие механизмов.
  4. Низкая стоимость.

Как правило, такими запорными устройствами оснащают пластиковые окна и двери, ведущие на балкон, лоджию и в комнату совсем маленьких детей. Однако для надежного ограждения комнаты от других помещений дома они плохо подходят – в неподходящий момент она может открыться под натиском воздушного потока.

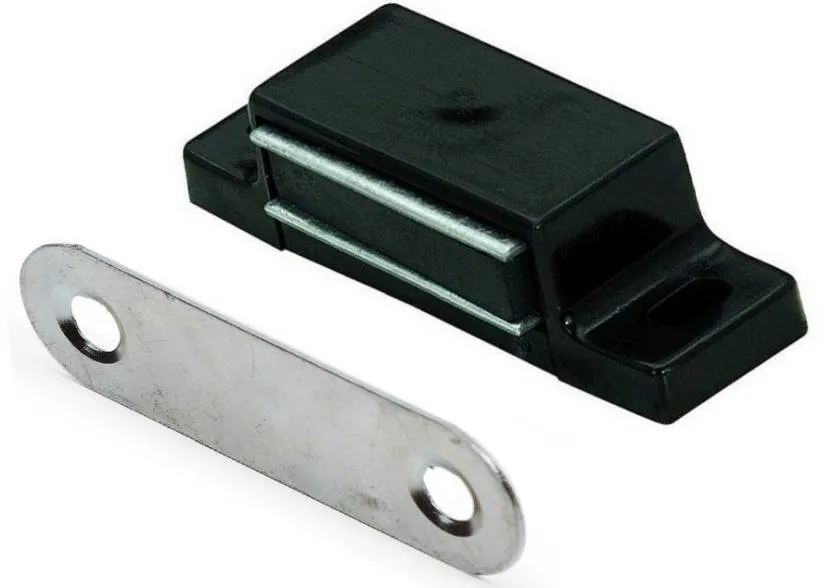

Простейшая магнитная защелка Источник hotel-a.ru

По этой причине и применяется активная магнитная защелка для межкомнатных дверей. Ее главные преимущества:

  • Работает тише, чем обычная защелка на пружинном механизме.
  • Характеризуется большим сроком службы. Отсутствие трущихся частей и новейшие материалы продлевают долговечность устройства до 200 тыс. рабочих циклов.
  • По внешнему виду идеально соответствуют и дополняет современные полотна в популярных стилях оформления.

Среди ее недостатков выделяется необходимость стандартного для дверных замков монтажа – врезным способом в полотно и коробку. Кроме того, стоят такие модели достаточно дорого.

Лучший вид магнитного замка для наружной установки

Электромагнитные запорные устройства на рынке представлены двумя большими группами изделий:

  • Удерживающими, считающимися самыми распространенными
  • Сдвиговыми – более сложными, врезными моделями.

В калитках чаще всего устанавливают именно удерживающие замки. Это объясняется их конструктивными особенностями и способом монтажа. Так как удерживающие модели относятся к накладным, то их установка намного проще и удобнее, чем сдвиговых.

Смотрим видео замковая система на калитку своими руками:

Принцип работы таких запорных механизмов заключается в притягивании ответной пластины к магниту. А так как она обычно располагается на створке калитки, то в процессе срабатывания устройства дверь закрывается и удерживается в этом состоянии.

В случае такого использования электромагнитного замка необходимо учитывать его «мощность» или силу удержания. Для обычной калитки она может быть в пределах 150-200 кг. Популярность использования таких изделий объясняется несколькими факторами.

Первым и, наверное, самым привлекательным является легкий монтаж и подключение. Еще одним преимуществом магнитных замков на калитку считается простота в уходе и нетребовательность устройства. Да и надежность таких схем весьма высока, установленные на гаражные ворота или калитку, они хорошо справляются со своей задачей.

Управлять таким оборудованием очень просто, тем более удобным этот процесс становится при установке системы дистанционного открывания калитки. В таком случае вам не потребуется выходить на улицу, чтобы встретить гостей – обеспечить доступ для них на территорию двора можно, не выходя из дома.

Недостатком электромагнитных замков является зависимость их работы от электричества. В случае его отключения ваша калитка окажется открытой. Избежать такой ситуации поможет дублирующий запор.

Он устанавливается на калитку вместе с электромагнитным устройством и используется при отсутствии электричества.Кроме того, конструкция замка не содержит движущихся элементов.

Он состоит из пластины и электромагнита и отпирается специальным магнитным ключом. Управление работой замка возможно также с домофона или пульта ДУ.

Виды

Классифицируют эти замки по нескольким параметрам.

По принципу запирания

Бывают двух типов:

Сдвижные. Действие механизма основано на сдвиге якоря. Большинство моделей врезные

При монтаже важно придерживаться пошаговой инструкции.

Удерживающие. Якорь действует на отрыв

Выпускаются накладные и врезные модели, у врезных ‒ низкое сцепное усилие.

По типу управления

Выпускаются:

  1. С элементами Геркона. Для контроля работы не нужно напряжения. За счет действия магнита происходит контакт и удержание требуемого уровня напряжения.
  2. С датчиками Холла. Представляют собой микросхему. Для работы необходимо дополнительное питание.

Последний вид обеспечивает повышенную безопасность за счет чувствительных датчиков.

По способу крепления

Бывают:

  1. Врезными. Полностью встраивается внутрь полотна калитки.
  2. Полуврезными. Монтируется во внутрь двери, но часть элементов видна снаружи.
  3. Накладными. Фиксируется сверху створки на металлических уголках.

Требования к замку на калитку для профнастила

Надежность

Приобретая замок, обращайте внимание на его противостояние влаге и пыли. По мнению многих специалистов, лучшим вариантом станет установка сувальдного замка

Такой тип устройства предполагает ключ, который смещает внутри корпуса отдельные пластины.

Закрытие-открытие замка должно происходить изнутри без ключа, а снаружи – ключом.
Необходимо для ворот, где требуется повышенная степень надежности. Чаще всего такие замки приобретают для установки в гаражные ворота. Для ворот из профнастила большие механизмы не подходят. По причине большой надежности для того чтобы войти на территорию непрошеному гостю, необходимо всего лишь взломать обшивку дверей. Эта причина объясняет, почему на такие ворота нельзя устанавливать электромагнитные и электромеханические замки. Вы просто потратите значительную сумму денег, но не получите необходимого результата.

Что рекомендуют специалисты?

Электромагнитный замок требует особого подхода в обслуживании. Так, специалисты рекомендуют:

  • Периодически проверять состояние пластины. Это необходимо для обеспечения нормального сцепления с электромагнитом. Проблема ЭМЗ в том, что сила сцепления зависит от расстояния до источника. Здесь действует геометрическая прогрессия, поэтому даже несколько миллиметров играют значительную роль. Как только на пластину попадает влага, начинается окислительный процесс. При этом гидроксид и оксид мешают механизму выполнять свои функции, из-за чего в будущем возможно снижение силы сцепления.
  • Быть внимательным при установке ЭМ замка на двери. Как правило, в процессе крепления применяются саморезы или другие элементы, ослабляющие силу запорного механизма. Вот почему этот параметр необходимо проверять, чтобы избежать отпадания пластины.
  • Приобрести или найти мастер-ключ. С помощью такого изделия производится обслуживание контроллера и кодирование карточки на вход. В случае утери ключа берите в коробке запасной вариант ключа, с помощью которого можно программировать остальные.
  • Соблюдать меры безопасности. В процессе монтажа ЭМЦ многие путают клеммы выхода и входа или оставляют большие открытые части. В результате возможно короткое замыкание и уменьшение ресурса изделия.

Электромагнитный замок является надежным помощником в вопросе защиты дома, квартиры, офиса или любого другого помещения. Главное — внимательно подойти к вопросу его выбора и установки.

При отсутствии необходимых знаний и времени для рассмотрения темы лучше довериться профессионалам.

Порядок монтажа

Установка замка выполняется в строгом соответствии с инструкцией, которая идет в комплекте поставки. Ее необходимо внимательно изучить и держать во время работы под рукой, чтобы в сомнительных ситуациях сверять свои действия с правилами.

Установка наружных элементов

Крепление внешних деталей электромеханического замка производится к створке и неподвижным элементам обрамления калитки. Для подключения электромагнита необходимо провести кабель питания (рекомендуемый тип — ВВГ-НГ 2×1,5).

Порядок действий:

  • производят разметку, отмечая места крепления замка, кнопок вызова и открывания, панели (считывающего устройства);
  • сначала крепят замок. Затем калитку закрывают и отмечают на ней место крепления ответной детали — стальной пластины;

  • на удобной высоте устанавливают внешние элементы (считывающее устройство и кнопку вызова);
  • кнопку открывания устанавливают на той же высоте, но с другой стороны. Это позволяет пропустить все провода в одно отверстие (как правило, для панели вырезают более крупное гнездо, а для кнопок достаточно небольших отверстий 4-5 мм).

Установка внутренних устройств

Все остальные части комплекса устанавливаются в удобном месте внутри дома. Это делается для того, чтобы можно было подойти и ответить на вызов домофона или видеофона (если они есть), а также установить все приборы без необходимости тянуть провода питания слишком далеко.

Порядок действий:

  • установка и подключение к сети 220 В источника бесперебойного питания;
  • подключение к ИБП контроллера;
  • электрическое соединение всех элементов комплекса.

Внутренние устройства устанавливаются в удобном месте

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Вся установка состоит из электрической коммутации. Жесткого крепления устройств не производится, так как в этом нет нужды. Сама процедура проходит достаточно быстро и требует только внимания и аккуратности.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Особенности

Электромеханические замки появились недавно и за короткий промежуток времени получили больший спрос, чем стандартные варианты. Впервые они освоили западный рынок, где стали применяться в банкоматах, холодильных камерах и т.п. Они обеспечивают владельца большей безопасностью и менее подвержены взломам.

Внешняя конструкция схожа с механическими вариантами, поэтому с первого взгляда их можно легко перепутать. Главное отличие заключается в принципе работы оборудования. Существует два типа монтажа, которые используются при установке – накладной и врезной. Для управления применяют специальный электронный ключ, но также подойдет и стандартный. В отличие от механики, модель обладает возводящим ригелем и соленоидом, что дает изделию дополнительное преимущество.

Выпускаются следующие виды электронных ключей:

  • Пластиковая карта;
  • Брелок;
  • Таблетка;
  • Клавиши для дистанционного управления;
  • Специальный считыватель;
  • Резисторный ключ.

Чаще всего такие модели устанавливаются в систему безопасности, где присутствует сигнализация, домофон, панель с цифрами и т.п.

В комплект готового продукта входит: корпус, цилиндр, несколько ключей, ответный элемент. Провода, которые необходимы для подключения электричества покупаются отдельно.

Популярные модели

Рекомендуем ознакомиться со следующими замками, которые, по мнению покупателей, соответствуют заявленным требованиям.

ML400

Подойдет для монтажа на входных дверях, калитках с толщиной полотна 30‒50 мм. Крепеж выполняется со двора, створка открывается на улицу. Надежность установки обеспечивает доводчик. Механизм открывается при снятии тока. Рабочее напряжение 9‒12 В. Потребляемая мощность ‒ 7,2 Вт. Удерживающая сила ‒ 400 кг.

AL‒400S

Сдвижная модель крепится внутрь створки. Комплектуется датчиками Холла, элементами Геркона. Сила удержания ‒ 400 кг. Рабочее напряжение ‒ 12 либо 24 В. Сила тока ‒ 0,9 А.

YLI YM‒60

Недорогой накладной замок. Имеет небольшую силу удержания в 60 кг. Подойдет для калиток из легкого материала (дерева, профнастила). Материал ‒ анодированный алюминий. Рабочее напряжение ‒ 12 В. Ответная панель сделана из цинка. Не отличается большой надежностью.

Arny Mag 180

Типичное электромагнитное устройство, компактное, надежное.

Сила удержания ‒ 180 кг. Напряжение ‒ 12 В. Потребляемый ток ‒ 300 мА.

Visit ML300 (M)‒40

Комплектуется корпусом с электромагнитом, металлической магнитной пластиной. Открытие механизма происходит при снятии напряжения с запора. Рабочее напряжение ‒ 9‒15 В. Мощность ‒ до 7,2 Вт.

Эксплуатация запорных устройств

Если производится установка систем управления калитки, врезные электромеханические конструкции практически не применяются. Обусловлено это сложностью врезки замка, а также трудозатратами при проведении монтажа. Такой элемент, как домофон, чаще всего ставят сотрудники компаний, где он был приобретен.

Накладной запор с защелкой

Чтобы электромеханические защелки для калиток служили продолжительное время, требуется регулярно производить осмотр, выполнять требуемое обслуживание.

Так как установленный замок все время подвержен действию осадков, нужно периодически проверять его работу, производить ремонт.

Для защиты замков от дождя многие домовладельцы крепят специальный кожух. Таким способом можно продлить время работы конструкции без постоянного осмотра.

Защелка

Установка электромеханического замка

Внешне врезной и накладной замки электромеханического типа похожи на традиционные запорные устройства. Однако их установка отличается от установки простого механического замка. Монтаж такого изделия может занять не менее двух часов. Если планируется вместе с запором установить видеодомофон, то возможна и большая трата времени. Тем, кто хочет сделать всю работу своими руками, следует набраться терпения.

Этапы установки накладного замка на калитку:

  1. Самая удобная схема установки — это использование двух разных кабелей. Один кабель будет под электромеханический замок, а другой под видеодомофон.
  2. Чтобы разметить крепеж, изделие (основная часть) прикладывается к выбранному месту на калитке.
  3. В отмеченных местах делаются отверстия.
  4. Также обеспечиваются отверстия для монтажа цилиндра. Эту работу удобно выполнять специальной коронкой.
  5. Основную часть запора фиксируют на полотне калитки. Ответную часть замка крепят к раме по предварительно сделанной разметке. Затем несколько раз проверяется качество работы механизма.
  6. В том случае, если электромеханический замок предполагает наличие дополнительных панелей для считывания электромагнитных карт или клавиатуру, их также следует установить. Правила установки обязательно указаны в инструкции, которая прилагается к изделию.
  7. К замку подводится электрический кабель и проводится подключение. После того как кабель будет подключен, к устройству подается напряжение и проводится тестирование работы. Функциональность замка следует тщательно и многократно проверить.
  8. Если устанавливается видеодомофон, то это делается по инструкции к аппарату. Видеодомофон монтируется по разметке, например, на кирпичные столбы для ворот и калиток. После фиксации прибора к нему подводится отдельный кабель электропитания.
  9. На каждый кабель по всей его длине надевается защитный корпус.

Врезной замок монтируется почти также, как и накладной запор. Единственное отличие при установке — это внутреннее расположение устройства (внутри калитки или двери). Такой тип монтажа возможен для створок с двойным полотном, что является редкостью для калиток. Если створка имеет двойное полотно, то предпочтительно установить врезной замок, так как дополнительная защита продлит срок службы электромеханизма.

Особенности обслуживания, ухода за изделием

Сводятся к следующим советам:

Тщательно соблюдайте меры безопасности

Важно не перепутать клеммы входа и выхода. Не оставляйте открытыми части замка, иначе повышается риск короткого замыкания.
Контролируйте состояние, износ пластин

От этого зависит плотное сцепление с электромагнитом. При попадании влаги поверхность начинает окисляться и сила сцепления уменьшается.
Аккуратно используйте саморезы при установке, чтобы не повредить элементы. Надежно закрепите пластину.

Замок на калитку забора, работающий на электромагните – отличный вариант доступного закрывающегося устройства при наличии постоянного напряжения.

Замки механического типа

Вид запорного механизма

Механический замок прост и неприхотлив, но уступает электрическим и электронным собратьям в надежности. Реечный замок менее всего подходит для установки на калитку, поэтому необходимо рассматривать 2 вида:

  • цилиндровые;
  • сувальдные.

Цилиндровые замки имеют невысокую цену и просты в монтаже. К личинке современного механизма довольно сложно подобрать отмычку. Замок на калитку из профнастила или железа крепок, его трудно взломать силовым воздействием. Основным недостатком врезных и накладных цилиндровых замков является неустойчивая работа в условиях повышенной влажности и низкой температуры.





Сувальдные замки по крепости и надежности практически ничем не уступают электромеханическим. Современная конструкция запирающего механизма с 5 и более сувальдами делает их устойчивыми к несанкционированному открытию или взлому.

Врезные сувальдные замки от современных производителей

Механизм управления

Уличные замки имеют магнитный или кодовый механизм управления, каждый из которых имеет свои особенности:

  1. Механический кодовый замок на калитку открывается без ключа, что одновременно является его достоинством и недостатком. В случае возникновения сбоя в работе, открыть механизм будет очень сложно. Еще одним недостатком станет затирание часто используемых кнопок. Во избежание взлома кодовый замок для калитки необходимо перекодировать каждые 2−3 месяца.

Кодовый замок на калитку механический

  1. Магнитный механический замок для калитки оснащается автоматической защелкой. Отпирание замка производится с помощью ключа-магнита.

Изделие с ключом-магнитом

Цилиндровые и сувальдные замки на калитку бывают односторонними и двусторонними (симплексными). Накладной или врезной симплексный замок запирается и открывается только ключом. Односторонний запорный механизм оснащен ручкой с внутренней стороны. Замок с ручкой для калитки удобен при частом использовании, его конструкция позволяет снизить износ личинки и канавок на сувальдных пластинах.

Врезной замок с ручкой для калитки

Как сделать замок на калитку безукоризненным сторожем? Для этого нужно просто правильно выбрать устройство и надежно установить, строго следуя инструкции. Не забывайте, что замок, как любое механическое устройство, требует периодической профилактики

Особенно важно произвести обслуживание перед наступлением зимы

Также при выборе замка для калитки будет полезен видеообзор.

Материалы и выбор кабеля

слаботочный кабель КСПВ 4*0,5мм2

Им будет подключаться вызывная панель и эл.механический замок. По нему же будет подаваться питание 12В.

Можно также использовать кабель для видеонаблюдения – КВК.

Но КСПВ удобнее в разделке и подключении.

Напряжение 12V генерируется самим домофоном. Никаких дополнительных блоков питания в нашем случае ставится не будет.

видеодомофон

вызывная панель к нему

эл.механический замок

блок БУЗ (Блок Управления Замком)

труба ПНД для прокладки кабеля

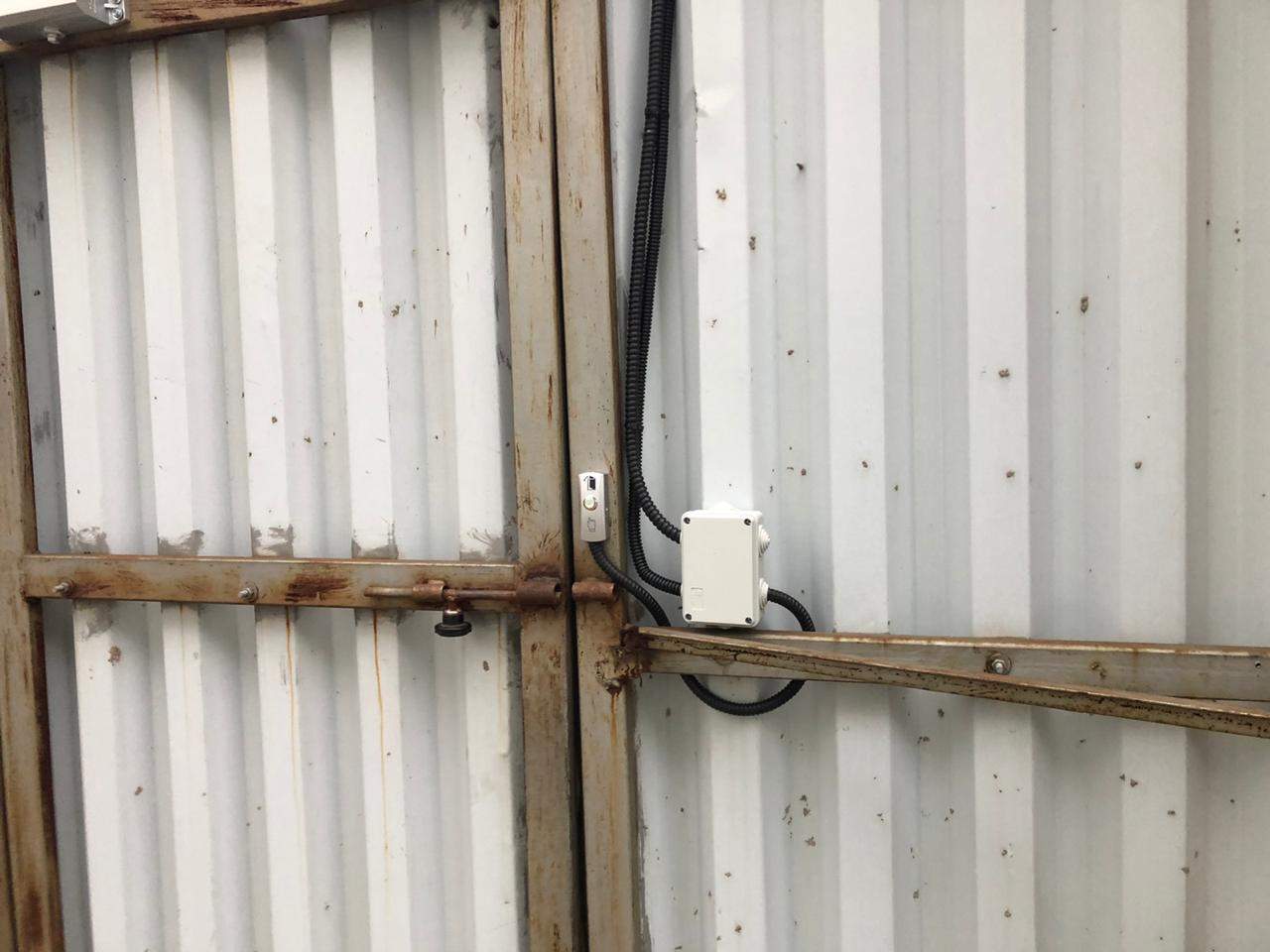

гибкая связь (гофра) для перехода кабеля от забора к воротам

Ошибка №1

Главная ошибка заключается в том, что про видеодомофон вспоминают в самый последний момент.

Уже выложены дорожки, дом снаружи отделан, и только после этого хозяин задумывается, а почему бы мне не сделать удобный звоночек.

Запомните, что данный “звоночек” сопровождается земляными и долбежными работами. Домофон у вас будет находиться внутри дома, а вызывная панель за калиткой, в нескольких метрах от входной двери.

Поэтому монтаж такой системы в частном доме, немного отличается от монтажа в квартире. В многоэтажке эти два устройства разделяет всего одна стена или входная дверь, а в коттедже между ними может оказаться облагороженная территория, в которую вы уже вложили десятки или сотни тысяч рублей.

Поэтому правильно будет все это продумать и заложить соответствующие кабели еще на этапе проектных работ. Не забывайте, что беспроводные аналоги подобных систем стоят в несколько раз дороже.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
