Пошаговая инструкция по изготовлению домкрата для гаража своими руками

Вариант №2. Самодельный подкатной домкрат

Самодельный подкатной домкрат

Конструкция гидравлического типа, предназначенная для ремонта/обслуживания легковых автомобилей. Для изготовления понадобятся:

бутылочный домкрат, имеющий высоту подхвата 23 см;
швеллер 12 мм (для стойки и качелей домкрата);
швеллер 10 мм (для основы и подъемного рычага).

Конструкция изготовлена из бутылочного домкрата

В передней части установлены ролики, взятые со старой стиральной машинки. От автомобильного отбойника была взята чашка.

Спереди установлены ролики от стиральной машинкиВид сзадиВид сверху

Для изготовления раскосов использовался пруток на 20 мм.

Раскосы выполнены из стального пруткаФото раскосов самодельного домкрата

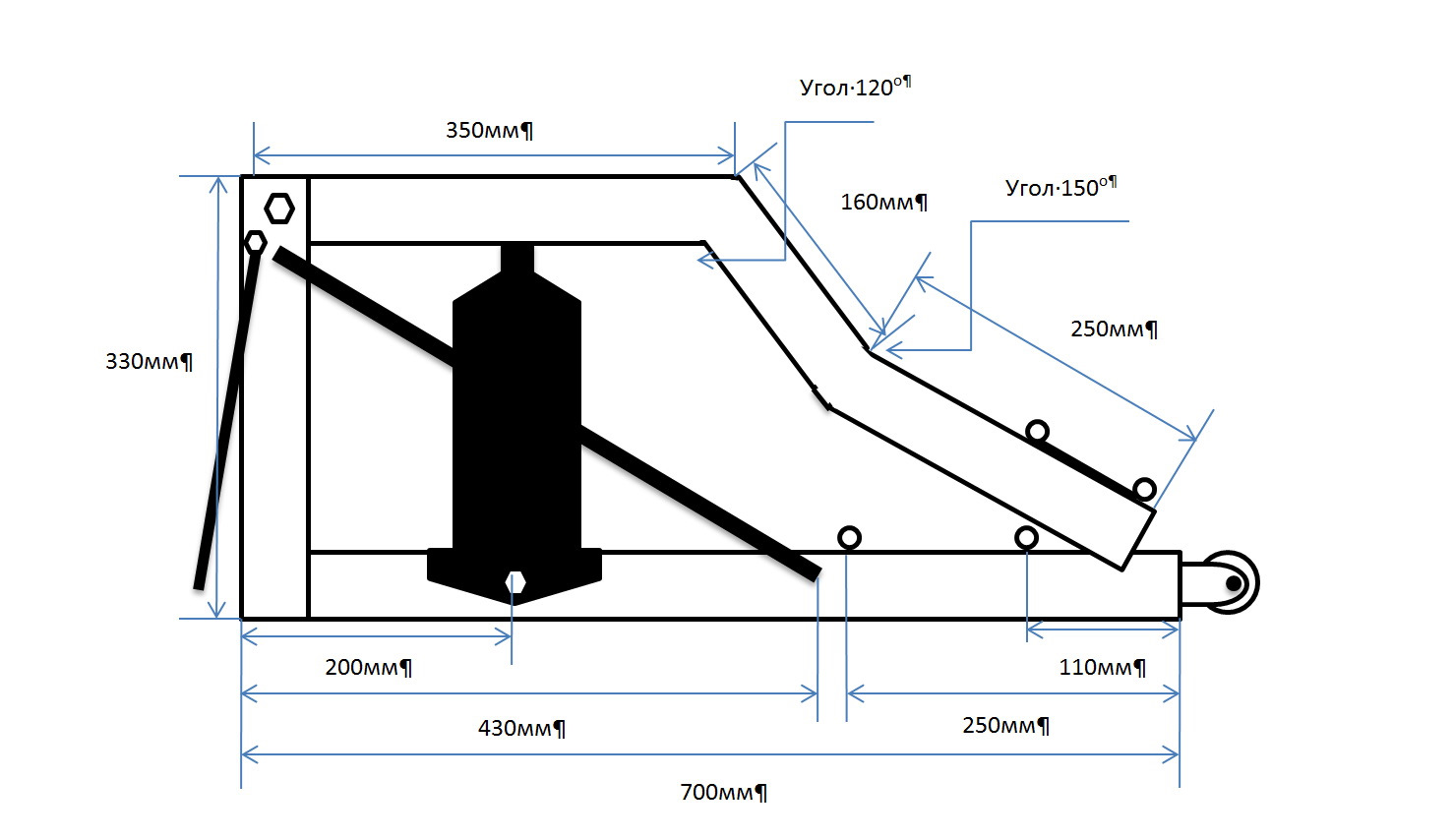

А это – чертеж самодельного подкатного домкрата с размерами.

Чертеж подкатного домкрата своими руками

Далее вы можете увидеть подкатной домкрат в работе.

Работать с домкратом достаточно удобно

Более детально о работе подобного самодельного приспособления вы можете узнать из приведенного ниже видеоматериала.

Электрический домкрат VARTA V-CJ2.11W

Предназначен для автомобилей массой до 2 т,

высота подъема 180–400 мм,

крутящий момент гайковерта 380 Н·м

Ориентировочная цена — 3500 руб.

По сути, целый набор инструмента для замены колес: в пластиковом ящике с удобными замками кроме собственно домкрата есть еще ударный электрогайковерт с удлинителем и головками на 17, 19, 21 и 23 мм! Изготовитель не поскупился также на запасные предохранители и переходник для подключения непосредственно к клеммам АКБ. Длины шнура вполне достаточно, чтобы дотянуться до любого из колес. Опорную площадку сделали из болта, пропилив в его головке паз. Минимальная высота порога авто должна быть не менее 160 мм (многие легковушки таким не поднять). Шляпка болта ничем не прикрыта: краску на пороге обязательно повредит. С незаведенным двигателем домкрат работает очень громко, но вяло. Кажется, вот-вот заклинит либо сгорит мотор. Выставлять механизм следует чуть ли не по уровню, иначе его выворачивает. Не промахнуться в темноте поможет светодиод в пульте управления. Если домкрат вдруг сломается, его можно опустить с помощью прилагаемого пластикового рычажка, но это очень медленный процесс. Ударный гайковерт с лихвой перекрывает заводские нормы по моменту затяжки. Надо только дождаться восьмого-десятого удара. Долго, зато без усилий.

Реечный домкрат: основные характеристики, изготовление своими руками, особенности эксплуатации

Виды и принцип работы

Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.

Реечные модели делятся на две группы:

зубчатые – здесь предусмотрена рукоятка с шестеренками;
рычажные – такие домкраты приводят в движение благодаря рычагу.

Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.

Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.

Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг. Соответственно, использовать их в бытовых условиях не всегда удобно.

Важные технические характеристики

Чтобы приобрести или сделать своими руками надежный домкрат, стоит учитывать несколько основных параметров. Именно они влияют на эффективность и безопасность выполнения различных работ.

Грузоподъемность принято указывать в кг либо т. Этот показатель определяется на основании веса груза, который переносят максимально часто. Соответствие опорной площадки всем принятым нормам. Такой элемент обеспечивает упор оборудования в землю. Площадка должна быть устойчивой и не двигаться во время выполнения работ. Это возможно благодаря правильной форме основания. Высота подхвата, то есть подъемного кронштейна, признана еще одним важным параметром

Стоит отметить, что такой элемент может иметь разную форму, однако это не влияет на его эффективность и качество

Важно всегда учитывать высоту подъема. Речь идет о расстоянии от подхвата до опорной площадки

Усилие, прикладываемое при подъеме любых грузов, зависит от максимально допустимой массы

Этот параметр может отличаться для разных механизмов. На устойчивость всей конструкции влияет качество и прочность фиксации опорной площадки. Если изделие будет аккуратно собрано своими руками, груз не будет съезжать.

Самостоятельное изготовление домкрата

Практически каждый человек может сделать своими руками домкрат при наличии соответствующего опыта и всех необходимых деталей. Стоит отметить, что самостоятельная сборка на практике всегда выходит дешевле покупки готового оборудования. При создании такого устройства можно использовать различные схемы, хотя в целом выполнение работ остается одинаковым.

Сначала необходимо сварить пару реечных труб так, чтобы они визуально напоминали усеченную пирамиду.
После этого из листа стали толщиной в 5 мм создается верхнее и нижнее основание.
В верхней части подготавливается отверстие, где будет впоследствии приварена гайка. Подобное отверстие делают и в нижнем основании, однако туда вставляют механический пруток, необходимый для вращения.

Стоит отметить, что для создания домкрата своими руками лучше брать детали, выполненные из закаленной стали. Если говорить о винте, то оптимальным решением станет изделие с трапецеидальной резьбой.

Правильно изготовленное устройство можно смело применять при ремонте автомобилей и выполнении строительных работ. Если подсоединить сюда металлический трос, то домкрат сможет заменить собой лебедку.

Подобное устройство поднимет груз весом в 5–20 т.

Подкатной домкрат своими руками: фото, размеры

Самостоятельная постройка гидравлического домкрата своими руками: Фотография конструкции и размеры для строительства.

Я решил купить гидравлический домкрат. Я не хотел покупать дешевый китайский домкрат, а хороший домкрат стоит очень дорого, поэтому я решил построить самодельный домкрат из старого пятитонного грузовика.

В интернете есть много примеров таких домкратов, я видел разные варианты и сделал одну такую конструкцию в течение дня.

Конструкция сварена из швеллера, старые хоккейные шайбы также пригодились в качестве ограничителей.

На фотографии вы можете увидеть размеры втулки.

Также поставил колёса, для более удобного перемещения домкрата.
Вот такой, самодельный гидравлический подкатной домкрат, можно сделать практически из хлама.
Автор самоделки: Евгений Сидоров.

Механизм работы пневматического подъемника

Схема пневматического цилиндра.

Главным рабочим элементом данного домкрата является прорезиненная подушечка. Ее делают из специального крепкого материала, чтоб агрегат мог выдерживать перегрузки в границах 4-5 т.

Чтоб привести в действие таковой инструмент, его подкладывают под днище машинки и подключают к насосу либо другому источнику воздуха, к примеру, компрессору либо баллону со сжатым газом. Есть модели, которые пользуются особенной популярностью, потому что их работа может осуществляться, стоит только подключить таковой домкрат к выхлопным газам кара. Для их нет необходимости обзаводиться доп оборудованием. Такие конструкции получили заглавие воздушных домкратов либо пневмодократов.

Для такового устройства хватает шланга, которым соединяют выхлопную трубу и сам домкрат, а опосля этого включают мотор. Довольно практически 2 минут, чтоб инструмент сделал свое дело. В данном варианте устройства нет сложных устройств, которые производят работу за счет пневматики.

Как создать домкрат для гаража своими руками

Посреди огромного количества схем домашних самодельных устройств популярностью пользуются винтообразной и гидравлический механизмы. И если в первом случае потребуются хорошие способности в нарезании резьбы (делается сложной формы), то гидравлический вариант создать проще.

Построение схемы

Гидравлический самодельный домкрат непревзойденно подступает для самостоятельного использования. А в его возможности обеспечить сохранность колебаться не приходится, поэтому что масло не может нежданно утратить характеристики и сорваться с удерживаемого уровня

Потому при работе принципиально направить внимание, пожалуй, лишь на крепость рычагов и их надежность

Пользующаяся популярностью схема самодельного гидравлического домкрата

Выбор материала и подготовка инструментов

В самодельной конструкции принципиально позаботиться о прочности. Потому в качестве строительного материала выбирается сплав. Для каркаса употребляют:

швеллер 10 мм;
швеллер 12;
пруты 12 мм;
колесики для перемещения;
резиновая часть для устройства чашечки;
крепежный материал.

Для подгонки материала будет нужно:

сварочный аппарат;
болгарка с кругами для резки сплава и шлифовки;
сверла по сплаву;
гаечные ключи и отвертки;
мерный инструмент: рулетка, линейка, маркер.

Несущая часть закрепляется при помощи сварки, чтоб вышла серьезная и крепкая система. Верхние поворотные детали крепятся на болты либо прут.

Сбор конструкции

Поначалу создается Г-образное основание из швеллера 12 мм. К нему крепится гидравлический бутылочный домкрат. Опосля, при помощи болтов, к основанию крепится верхняя губа, на которую будет повлиять шток домкрата. Шток закрепляется при помощи поворотного прута.

Доп оборудованием при изготовлении служат колесики (подходят от старенькой бытовой техники). Они посодействуют перемещать габаритную систему по гаражу.

Пример самодельного гидравлического домкрата

Виды и сравнительные характеристики

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Механизм также достаточно сложен. Технологичность заключается в том, что рычаг постепенно приводит в движение шестерню, которая движется по вертикальной рейке со специальными стопорными отверстиями.

Сделать реечную конструкцию своими руками сложно.

Пневматические

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

И, конечно, если воспроизвести конструкцию в собственном гараже, то получится полезный и незаменимый инструмент.

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Домкрат надувной «СОРОКИН 3.693»

Дополнительный шланг с разветвителем на две выхлопные трубы позволяет накачивать этот домкрат без участия компрессора. Конструктивно он аналогичен «Атоллу-АГ», но компактнее и материал потоньше. Вновь придется помучиться, правильно располагая опорные площадки, чтобы домкрат сам себя не выдавил из-под машины. Благодаря меньшему объему подушки и давлению выхлопных газов домкрат наполняется куда шустрее — «Мондео» уже через 40 секунд вывесил заднее колесо, и это на минимальных оборотах холостого хода! Если поддать газку, машина буквально взлетит. Но при накачке необходимо как можно плотнее прижимать к трубе и придерживать рукой резиновый конус, чтобы не соскочил под напором газов. Без помощника здесь не обойтись, но это не главный минус. Шланг оказался коротковат: его длины не хватило, чтобы подобраться к правому переднему колесу «Форда». И еще: при нестандартном наконечнике выхлопной трубы эта штука бесполезна. Вспомните хотя бы «Хонду-Сивик» с ее треугольником выхлопа!

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Параметры для выбора домкрата

Качественный выбор инструмента определяет возможности мастера и скорость проведения работы. Во многом от качественно выбранного инструмента зависит даже безопасность человека при работе.

Для того чтобы выбрать реечный домкрат, стоит учесть множество важных характеристик:

Схема реечного домкрата.

Главный показатель – грузоподъемность. Определяется в зависимости от того, груз какого веса приходится чаще всего переносить. Обычно грузоподъемность указывается в кг или тоннах.
Соответствие опорной площадки требованиям и нормам. Этот элемент отвечает за упор инструмента в землю. Площадка не должна скользить из стороны в сторону при работе, а также обеспечивала качественную посадку. Оба требования выполняются за счет правильной формы площадки.
Высота подхвата. Эта деталь представляет собой стержень или подъемную пяту (кронштейн). Подъемная пята еще называется кронштейном, он может быть ромбической или иного вида.
Высота подъема. Рассчитывается как высота подхвата от опорной площадки для инструмента в сложенном положении.
Усилие, которое прикладывается в процессе подъема груза. Зависит от максимальной массы груза для различных видов механизмов.
Устойчивость конструкции, зависит от качества опорной площадки и прочности ее скрепления с другими деталями домкрата. Этот параметр имеет особое значение для обеспечения безопасности во время работы, так как иногда под действием различных сил груз съезжает, или соскальзывает.
Возможность работы домкрата в разных ситуациях и в различных по массе грузах.

Какой реечный инструмент лучше выбрать, зависит от присущих ему качеств и того, насколько он соответствует требованиям покупателя для выполнения необходимых ему работ в конкретной ситуации.

Инструменты и материалы для самодельного домкрата

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака

Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая. С их помощью вы будете вырезать заготовки из стали

Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

Чем больше имеется инструментов в наличие, тем легче и лучше получится домкрат

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то. Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

Принцип работы пневматического подъемника

Схема пневматического цилиндра.

Основным рабочим элементом данного домкрата является прорезиненная подушка. Ее делают из специального прочного материала, чтобы агрегат мог выдерживать нагрузки в пределах 4-5 т.

Чтобы привести в действие такой инструмент, его подкладывают под днище машины и подключают к насосу или другому источнику воздуха, например, компрессору или баллону со сжатым газом. Есть модели, которые пользуются особой популярностью, так как их работа может осуществляться, стоит лишь подключить такой домкрат к выхлопным газам автомобиля. Для них нет необходимости обзаводиться дополнительным оборудованием. Такие конструкции получили название воздушных домкратов или пневмодократов.

Для такого устройства хватает шланга, которым соединяют выхлопную трубу и сам домкрат, а после этого включают мотор. Достаточно буквально 2 минут, чтобы инструмент сделал свое дело. В данном варианте устройства нет сложных механизмов, которые осуществляют работу за счет пневматики.

Пошаговая инструкция по сборке

Шаг 1: Подготовьте необходимые материалы и инструменты. Для сборки самодельного механического домкрата вам понадобятся:

2 металлических трубки длиной 50 см;
1 металлическая трубка длиной 70 см;
1 плоская металлическая пластина;
2 металлических кронштейна;
1 ручка или рукоять для прокручивания механизма;
крепежные элементы: болты, гайки, шайбы;
инструменты: сверло, дрель, ключи, пилка.

Шаг 2: Подготовьте металлические трубки и кронштейны, обработав их при необходимости. Зачистите поверхности от ржавчины и заусенцев, а также удалите острые кромки.

Шаг 3: Соберите основу домкрата. Для этого возьмите одну из 50-сантиметровых трубок, один кронштейн и металлическую пластину. Прикрепите кронштейн к пластине с помощью болтов, гаек и шайб. Затем закрепите пластину с кронштейном на одном из концов 50-сантиметровой трубки.

Шаг 4: Соедините металлические трубки. Возьмите вторую 50-сантиметровую трубку и вставьте ее в нижнюю часть первой трубки. Убедитесь, что они надежно соединены.

Шаг 5: Установите ручку или рукоятку. На верхний конец второй трубки установите ручку или рукоятку для прокручивания механизма домкрата. Обеспечьте надежное крепление ручки или рукоятки.

Шаг 6: Проверьте работу домкрата. Постепенно поверните ручку или рукоятку в соответствующем направлении. Убедитесь, что домкрат поднимается и опускается плавно и без заеданий.

Шаг 7: Закончите сборку. Если необходимо, закрепите дополнительные элементы или усилите уже установленные, чтобы обеспечить надежность и стабильность самодельного механического домкрата.

Примечание: При использовании самодельного механического домкрата для подъема автомобиля всегда соблюдайте меры безопасности. Уверенно закрепите домкрат под автомобилем и не поднимайте автомобиль выше рекомендуемого уровня.
