Правила составления чертежей своими руками
Для того чтобы разработать для лестницы чертежный план на второй этаж, необходимо знать определенные нюансы
В первую очередь, обратите внимание на то, что чертеж для лестничного марша составляется в нескольких перспективах с указанием размеров всех деталей

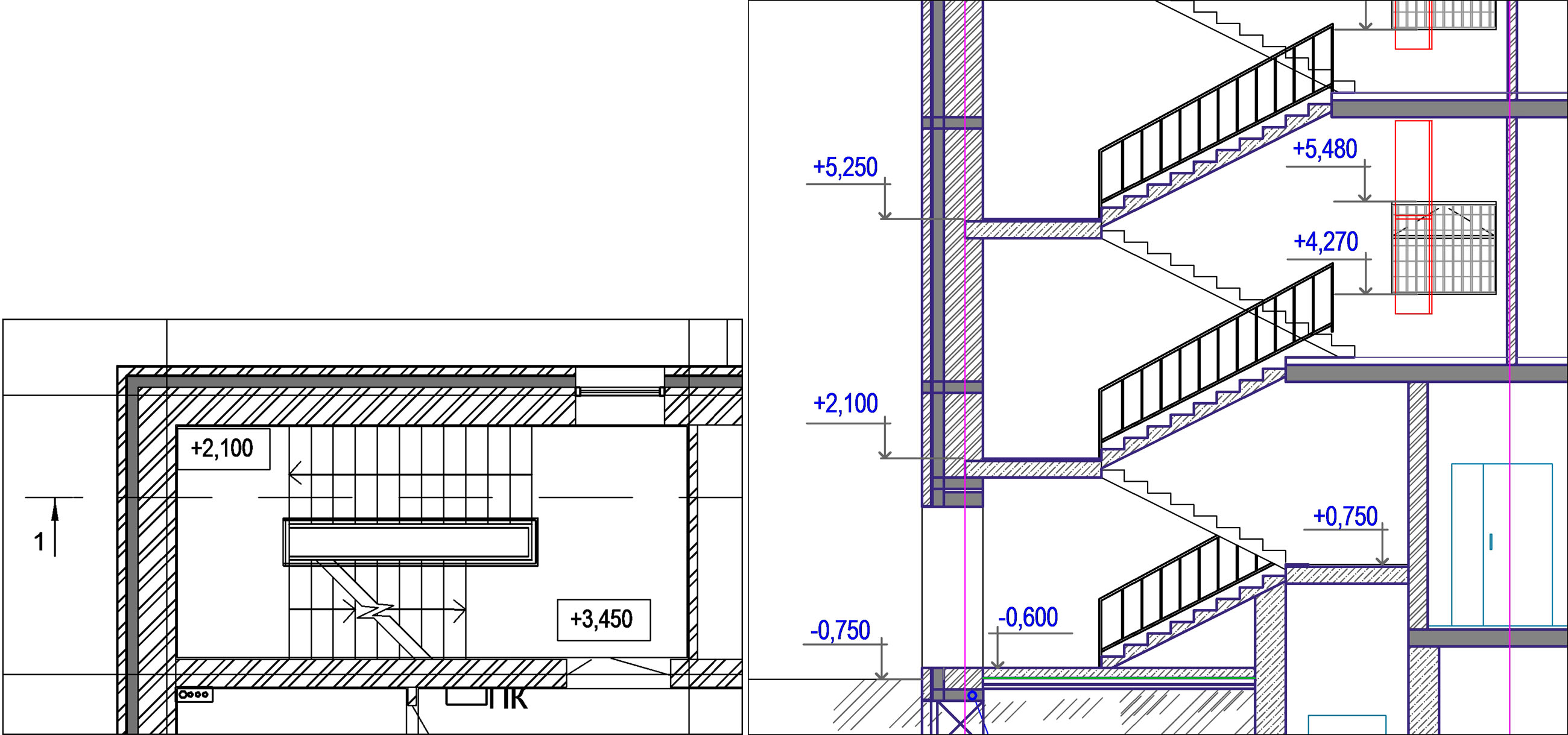

Примеры чертежей лестницы в горизонтальной и вертикальной проекции с указанием всех необходимых размеров
Чтобы сделать чертеж своими руками, используйте следующий алгоритм: для начала определяются параметры лестничной клетки, то есть пространства для подъема на второй этаж. После этого прорисовывается схема новой лестницы, ведущей на второй этаж, в вертикальном сечении. Эти чертежи составляются на основании определения положения начальной и конечной ступеней. На рисунке отмечается угол уклона, расстояние до перекрытий и пола верхнего яруса, габариты проема. Также указывается количество и расположение ступеней с их параметрами, рисуется площадка. Если имеется выступ над подступенком, все это в масштабе отмечается на плане.
Вторая часть работы – вид сверху. Если выполнять чертеж лестницы с поворотными забежными ступенями, за основу графического построения нужно взять центральную линию. По её расположению устанавливаются оптимальные параметры конструкции с забежными ступенями. На такой схеме четко видно ширину ступеней и их расположение относительно площадки и друг друга.
Выполнить чертеж обычной чердачной лестницы или модели на второй этаж с забежными ступенями своими руками будет одинаково непросто. Прежде чем начинать изготовление конструкции, перепроверьте план и при возможности сверьте его у профессионала.
Выбор схемы лестницы
Применительно к частному дому наиболее распространены две – лестница винтовая и маршевая. Первый вариант довольно сложный, и реализовать его своими руками, не имея практических навыков и опыта в этой сфере, вряд ли получится. Придется делать специфические инженерные расчеты, а значит, без помощи профессионала хотя бы на этом этапе подготовки не обойтись. Ориентироваться лишь на схемы, имеющиеся в интернете, не совсем правильно. Они не учитывают специфику конкретного строения, поэтому их обязательно придется перерабатывать с учетом особенностей его габаритов, планировки и ряда иных факторов. Да и сам монтаж винтовой лестницы, тем более деревянной – процесс далеко не простой.
Для сборки своими руками оптимальное решение – маршевая деревянная лестница . Исходя из высоты помещения первого этажа, пролетов может быть один или два (поворотная конструкция).
А вот в деталях даже совершенно одинаковые лестницы могут сильно отличаться. И это легко объясняется тем, что изготовление своими руками подразумевает элемент творчества. Так как все частные дома разнятся по многим параметрам (габариты, высота потолков, планировка, внутреннее наполнение), то следовать какому-то единому стандарту – дело бесперспективное
Кстати, автор уже обратил на это внимание читателя. Поэтому далее – лишь общие рекомендации, которые помогут грамотно составить чертеж деревянной лестницы с учетом всех особенностей строения, и произвести ее установку по месту
Винтовая лестница на второй этаж своими руками – 10 идей с фото
Практически в любом частном доме есть второй этаж, а все чаще уже встречаются и двухэтажные квартиры, но в любом из таких случаев, Вам понадобится лестница, что бы подняться на второй этаж. Винтовая лестница, это всегда красиво. Сделать такую самому, не составит никаких трудностей. Основное, что Вам нужно знать, для установки лестницы, это размер шага, что бы было комфортно подниматься по ней. Для каждого человека, в зависимости от его роста, высота ступеней может варьироваться, Вам лишь необходимо будет подобрать этот шаг, под себя.
Мы покажем Вам, какими могут быть винтовые лестницы. Принцип строительства у них у всех – одинаковый, правильно вымеренные ступени, поднимаются на второй этаж, с одинаковым интервалом.
Лестницы могут быть сделаны, как с поручнями, так и без них, если вокруг лестницы поднимаются стены. Но красивее и надежнее лестница будет смотреться, конечно же, с поручнями.

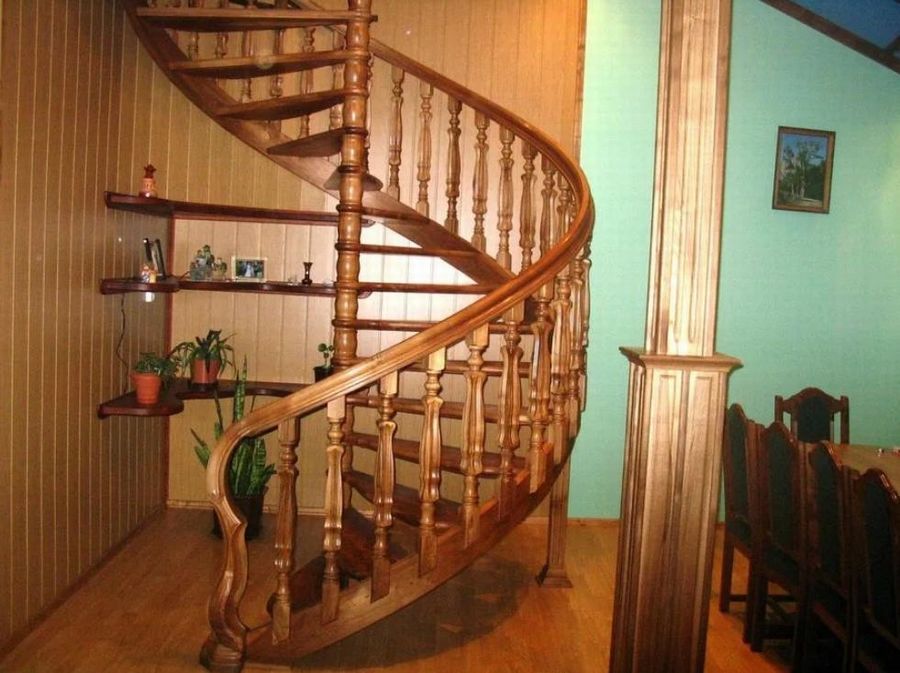

Винтовая лестница, очень удобна тем, что экономит место в помещении. Она впишется в любой интерьер и украсит Ваш дом или квартиру.

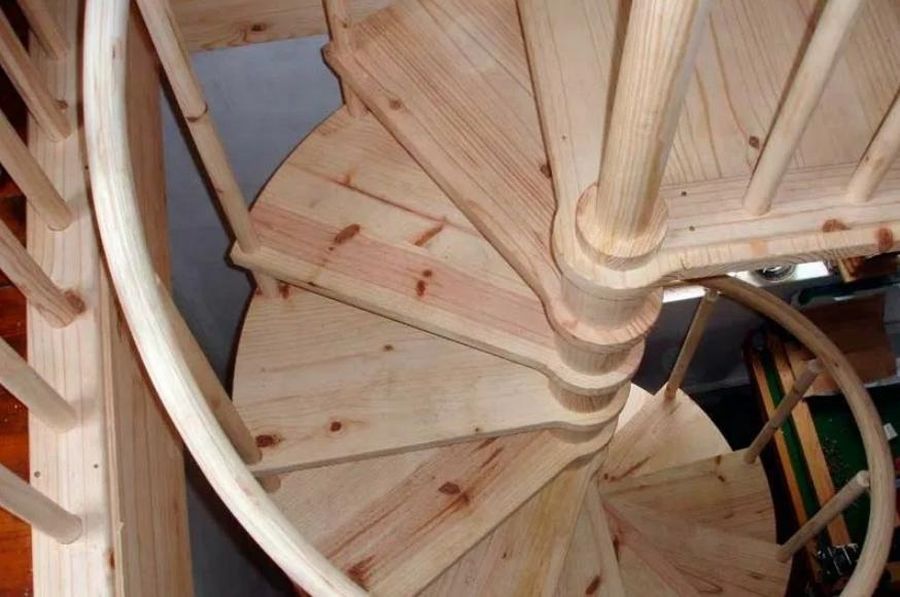

В роли перил, обычно используются балясины, конечно, если, это перила и сама лестница – из дерева. Такой материал, как дерево, всегда будет актуальным и модным, его можно обрабатывать любым маслом, выделять структуру, или просто покрывать лаком, в любом виде, лестница из дерева, будет прекрасна.
В том, случае, когда Вы сами создаете свою лестницу, Вы вправе сделать ее так, как Вы пожелаете, любой декор, который будет создан Вами, будет выполнен в единственном экземпляре.

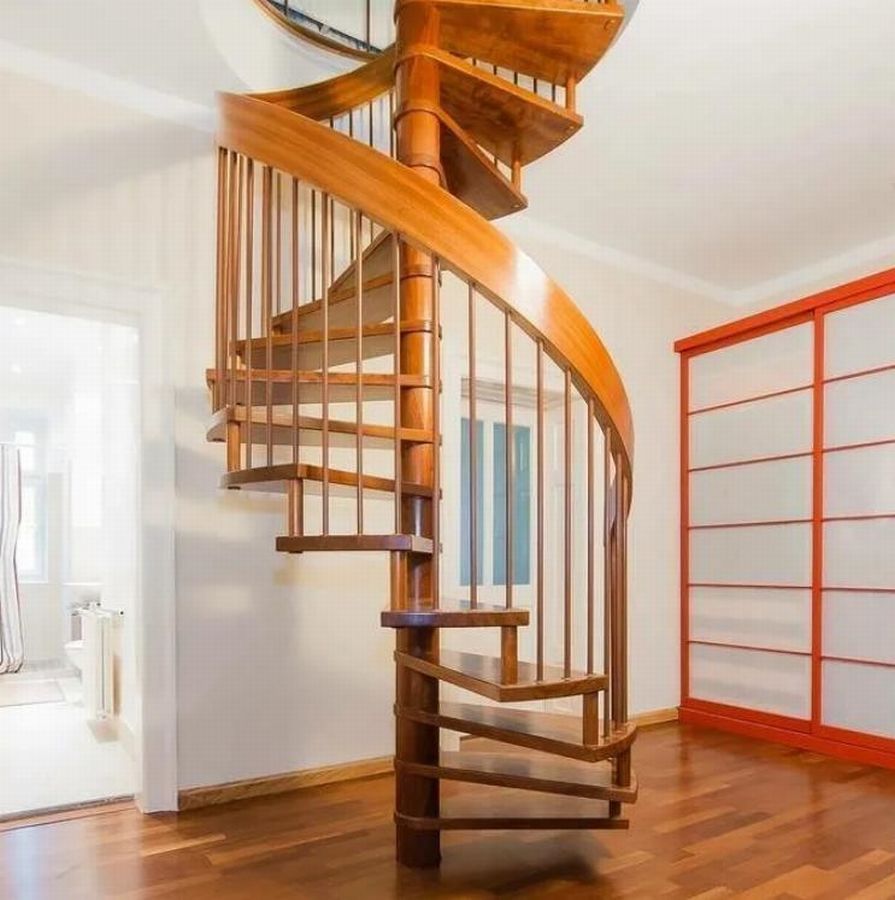

Винтовую лестницу, можно расположить в каком угодно углу, она будет одинаково красиво смотреться в любой обстановке. Окрашивая ее в темные тона, Вы дополняете естественный цвет дерева, нотками тепла и дополнительного уюта.
В следующем варианте, Вы можете видеть, как лестница сделана вокруг целого бревна, это очень красиво и эстетично. Металлический каркас, усиливает массивность лестницы. Идеальный вариант, для Вашего дома.
Даже, если Ваш коридор достаточно узок, в него можно вместить винтовую лестницу. Благодаря особенностям ее конструкции, она позволит, не ломая проемов и дверей, легко сделать подъем на второй этаж.
Винтовая лестница, может быть сделана из любых материалов. Все, что может быть использовано при строительстве, данной конструкции, подойдет Вам. Стекло, металл, дерево, да все, что угодно, главное, что бы Вам это нравилось.
Любое Ваше решение, будет правильным. Так как, Вы и, только, Вы, можете знать, чего Вам хочется. Такой вариант лестницы, впишется в любой интерьер. Массивность и основательность такой конструкции, говорят сами за себя. Простота и лаконичность, компенсируется красотой и естественностью форм.
Читать полностью (ссылка)
Нормативы и требования
Прочный лестничный марш
Значения длины, ширины, высоты и числа ступеней, а также габаритов площадок определяются следующим рядом нормативных документов:
- О пожарной безопасности – СНиП 21-01-97.
- Технические запросы к лестницам, площадкам и оградительным конструкциям – ГОСТ 23120-78.
- Аварийные лестницы из древесины – ГОСТ 8556-72.
- Об уличных лестницах аварийного назначения – ГОСТ 53254-2009.
- Параметры маршей и их площадок – ГОСТ 9818-85.
Согласно строительным нормативам, независимо от типа объекта маршевые лестницы и их площадки должны подчиняться следующему ряду требований:
- Стойкость к весовым, механическим и сейсмическим нагрузкам.
- Защищенность поверхности материала от распространения огня и проводимости электрического тока.
- Отсутствие элементов, заграждающих свободное перемещение людей – дверей, хозяйственных отделов и т. п.
- Соответствие техническим нормам и правилам безопасности.
Обратите внимание!
Согласно нормативам государственного стандарта, за ширину марша принимается не размеры проступей, а полезное расстояние до границы конструкции или поручней. Установленное минимальное значение этого параметра составляет 0,8 метра. При этом максимальная ширина не ограничена. Однако при этом обязательно должны быть соблюдены нормы безопасности – поручни, пандусы, правильный угол и соответствие стандартам.
Какие лестницы бывают
Начнем именно с конструктивных особенностей лестниц, потому что именно этот критерий является основным в выборе данного архитектурного элемента.
Маршевые лестницы
Это самая распространенная лестничная модель, которую используют в частных домах, ввиду своей простой конструкции. Они могут быть прямыми, то есть одним маршем соединять первый и второй этаж. Могут быть поворотными с изменением направления на 90° или 180°.
Необходимо отметить, что прямые лестницы с перилами на второй этаж – это самый простой вариант. Их сборка достаточно проста, главное – правильно рассчитать количество ступеней с учетом угла наклона конструкции. Потому что именно от этих двух параметров зависит безопасное по ней перемещение.
Нормами обозначено, что идеальный пролет лестничного марша должен состоять из 10 ступеней, не больше. Если количество превышает данный показатель, то надо задуматься над тем, чтобы использовать поворотную модель.
Деревянная лестница прямого типа на косоурах
Кроме направления расположения лестничных конструкций маршевые лестницы различаются по несущему элементу сооружения. Здесь две позиции:
- на косоурах;
- на тетивах.
Косоуры – это балка (одна или две), на которую сверху устанавливаются ступени. Если посмотреть на такую лестницу сбоку, то вся конструкция будет на виду. Тетивы – это тоже балки (их обязательно должно быть две), только ступени крепятся к ним сбоку на тыльные стороны. Они оказываются внутри конструкции, и если посмотреть на последнюю сбоку, то ступени видны не будут. Они закрыты тетивами. На фото выше показана лестница на второй этаж на косоурах, на нижнем снимке на тетивах.
Деревянная лестница прямого типа на тетивах
Винтовые лестницы на второй этаж
Необычность спиральных лестниц сделало их популярными. Сегодня многие владельцы загородных коттеджей стараются придать интерьеру комнат определенный шарм, поэтому винтовые модели все чаще встречаются в загородных домах. Но, во-первых, такие конструкции не везде уместны, во-вторых, по технологии сборки они самые сложные, в-третьих, перемещаться по ним неудобно, особенно это будет касаться людей пожилых, в-четвертых, переносить по ним мебель просто невозможно.
Но в некоторых ситуациях без них не обойтись. К примеру, если лестница устанавливается в стесненных условиях, где нет возможности соорудить наклонную модель. Потому что для нее площадь 1,5×1,5 м – реальный вариант расположения и размещения.
Лестницы на больцах
В первую очередь определимся, что такое больц. Это специальный крепеж, который вставляется в стену, а на него устанавливается ступень. Это может быть обычный штырь, это может быть металлический уголок, который прикрепляется к стене анкерами или металлическими дюбелями. То есть, основное назначение этого элемента –несущая основа для ступени.
Одна из разновидностей больца
Чисто конструктивно лестницы на больцах не имеют несущих балок, потому что в качестве опоры для ступеней здесь выступает стена дома. Что касается противоположной стороны ступеней от стены, то они обычно устанавливаются друг на друга при помощи специальных поставок. Последние могут быть изготовлены из металла или дерева. Но такая конструкция используется не всегда. На фото ниже показана лестница на больцах, в конструкции которой нет дополнительных элементов. Смотрится такое сооружение легко и изящно.
Лестница на больцах без дополнительных подставок и других элементов
Комбинированные конструкции
В эту категорию входят конструкции, в которых используются две разные разновидности: маршевые и винтовые. Надо сказать честно, что используются такие модели в частных домах редко. Они сложны в сборке, здесь требуется точный расчет, особенно это касается размеров сопряжения марша и винтовой части, где будут использоваться забежные ступени. Как показывает практика, комбинированные лестницы на второй этаж приобретают в готовом виде или делают на заказ. Своими руками их изготавливать сложно ввиду сложности самой конструкции.
Собрать готовый вариант по инструкции просто. Но надо учитывать возможность установки конструкции в пространство, выделенное под нее. Вот почему специалисты рекомендуют такие лестницы своими руками не устанавливать. Для них потребуется подгонка, что связано с изменениями размеров конструкции или помещения.
Комбинированная лестница с нижней винтовой частью и верхней маршевой
Разновидности маршей
В зависимости от места расположения и особенностей здания, в котором будет использоваться маршевая лестница, определяют материал ее изготовления. Категорически не рекомендуем использовать деревянные ступени на открытых участках постройки либо в местах с повышенной влажностью. Влияние природных факторов на дерево является прямой причиной повреждения материала. Со временем подобный лестничный марш с площадкой становится не безопасным для дальнейшей эксплуатации. В том случае если вы все-таки приняли решение устанавливать деревянную конструкцию, обязательно нанесите на нее защитное покрытие для предотвращения быстрого разрушения и потери красивого внешнего вида. Идеальным вариантом для помещений с повышенной влажностью и улиц станет возведение бетонных либо металлических конструкций.
Существует несколько видов лестничных маршей, каждый из которых отличается своим внешним видом и конструкционными особенностями:
Прямолинейные – стандартные и наиболее распространенные типы маршей, которые можно встретить в любом здании.
Косые – зачастую такие марши изготавливаются по индивидуальным чертежам, поскольку отличаются непрямолинейным направлением оси.
Винтовые – используются для экономии пространства помещений. Функциональность таких лестниц несколько ограничена.
Поворотные – в своем роде это прямолинейные лестничные марши с поворотной площадкой, которая может быть заменена забежными ступенями.
Лестничные марши с площадкой отличаются типом сборки. Согласно этой классификации они могут быть как монтируемыми непосредственно на месте, так и монолитными.
Post Views: 120
Материалы для самостоятельного изготовления лестниц
Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.
Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.
Дерево
Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.
Настоящее произведение искусства
Плюсы и минусы лестниц из дерева
Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.
- Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
- Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
- Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
- Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.
К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.
Защитное покрытие сохранит красоту лестницы и продлит срок службы
Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.
Из какого дерева лучше сделать лестницу
Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.
Готовые деревянные элементы для лестниц
Металл
Металлические конструкции обладают двумя важными достоинствами:
- у них очень высокая несущая способность;
- они занимают мало места благодаря небольшому сечению несущих элементов.
Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.
Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.
Металлический каркас межэтажной лестницы
Бетон
Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

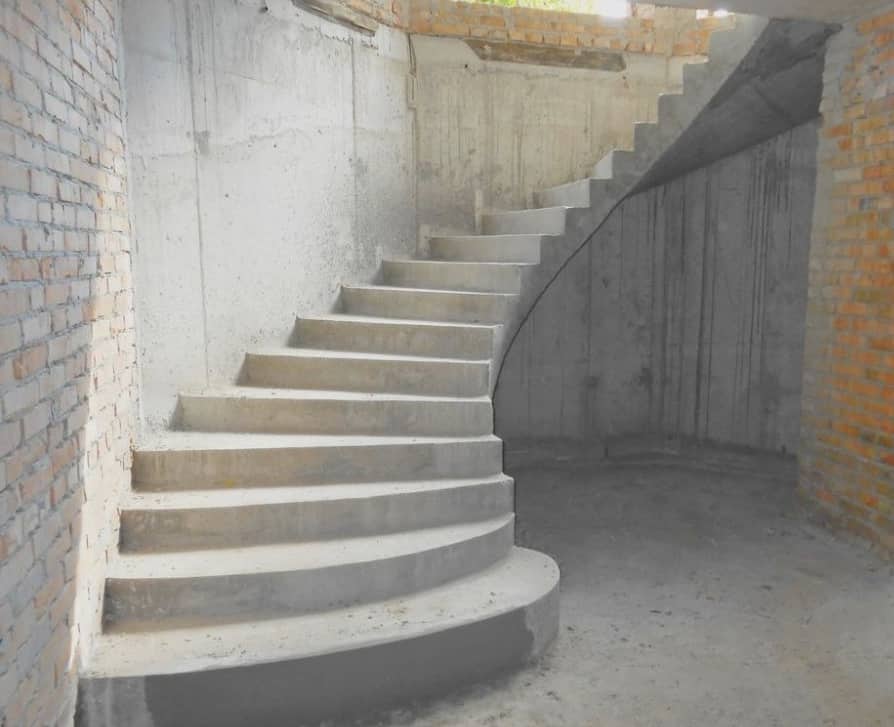

Бетонная лестница в кирпичном доме
Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.
Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.
Комбинации материалов
Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.
Комбинированная лестница со стеклянным ограждением
Классификация
До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.
Место расположения
По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.
Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки. Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку
А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку
Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.
Способ устройства
По способу устройства бетонная лестница для дома может быть двух вариантов:
сделанной из произведенных в заводских условиях железобетонных плит либо выполненной методом заливки бетонной смеси в опалубку.
Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.
По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.
Форма и конструктив
По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.
Виды пролетов по конструктиву:
- Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
- С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
- С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.
Особенности лестниц
Для обустройства входа на второй этаж предусматривается строительство лестницы. Для частных домов и общественных зданий самым популярным видом является маршевая конструкция. Также для экономии места можно использовать винтовые разновидности, например, для чердачной лестницы.
Преимуществом таких конструкций является то, что можно сделать удобный разворот марша. К тому же площадка позволяет передохнуть во время подъема. Для разработки схемы данной лестницы на второй этаж, необходимо учитывать все доступные вариации:
- Прямой марш. Это стандартная лестница, которая состоит из тетивы и проступей, одинаковых по размерам. При дополнении промежуточной площадкой последняя располагается между двумя прямо расположенными лестничными секциями.
- Г-образный. Этот вариант часто используется в частных домах. В этом случае схема конструкции содержит поворот под 90 градусов. Разделительный элемент также представлен площадкой.
- П-образный. Здесь есть три варианта исполнения. Для двухмаршевых конструкций площадка может строиться широкой, занимая всю площадь выхода на неё параллельно расположенных ступеней. Второй вариант – комбинирование с забежными ступенями. В таком случае выходы на площадку будут плавно подводиться с помощью поворотных элементов. Третий вариант – это обустройство тройного лестничного марша. Иными словами, комбинируется две Г-образные конструкции.
- С произвольным поворотом. Для таких лестниц характерно наличие площадки нестандартной формы, например, треугольной или трапециевидной. Этот вид также может дополняться забежными ступенями. Разворот осуществляется на любой градус, будь то 30 или 120.

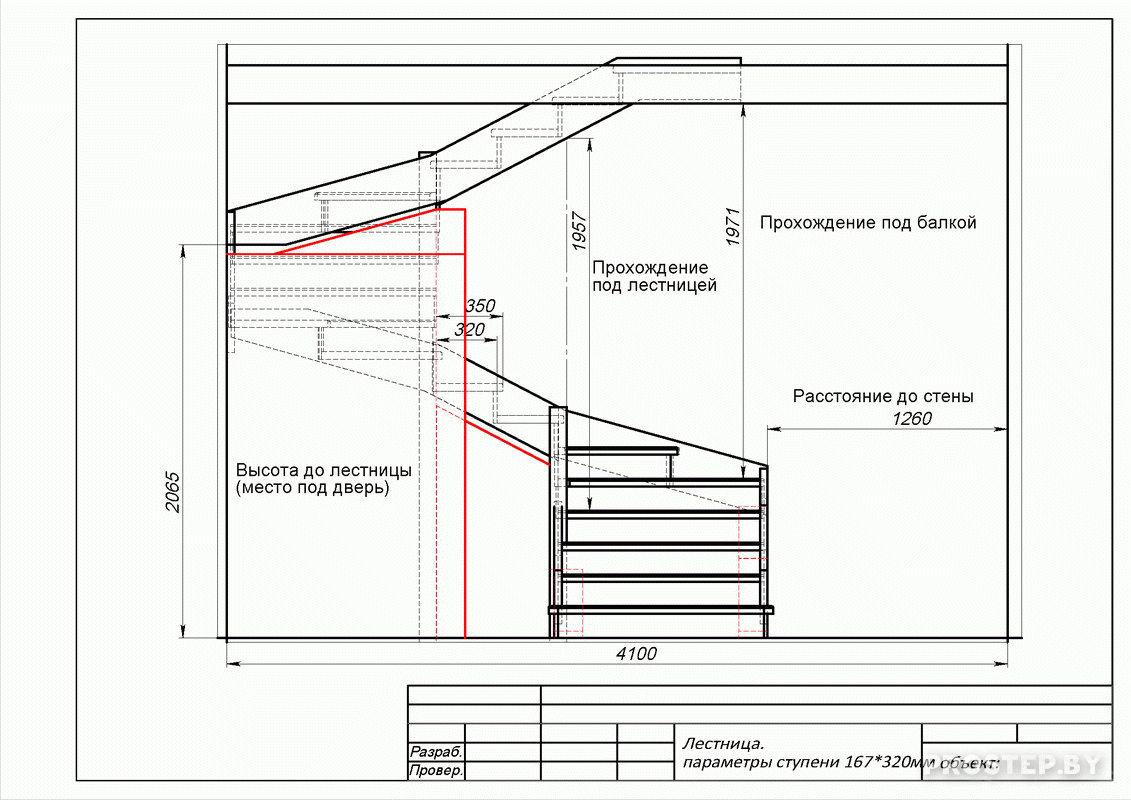

Примеры чертежей лестниц на второй этаж различной конфигурации
В качестве материалов для строительства таких изделий в многоэтажных зданиях зачастую используются железобетонные конструкции. В частных домах своими руками создать такую массивную модель не всегда удается. Здесь используются более простые в обращении материалы, такие как металл и древесина. Оптимальный вариант для внутренних работ – дерево. Именно поэтому наибольшей популярностью пользуются чертежи деревянной лестницы. Кроме того, подобным образом можно своими руками обустроить подъем по чердачной конструкции.
Правила построения
Для того чтобы отразить лестницу в разрезе вам понадобятся все вышеописанные данные. Прежде всего, нужно обозначить границы конструкции. Для этого отложите на чертеже высоту пролета на второй этаж, обозначьте уровень пола на обоих уровнях и отметьте начало марша.
После этого рекомендуется вывести линию косоура, с учетом уклона. Далее начертите сетку для построения ступеней. По горизонтали отложите отрезки, равные ширине проступи. Начинать нужно с верхней фризовой ступени, которая является по сути частью площадки второго этажа. Затем проведите линии по вертикальным отрезкам. Здесь откладывается размер ступени по высоте.

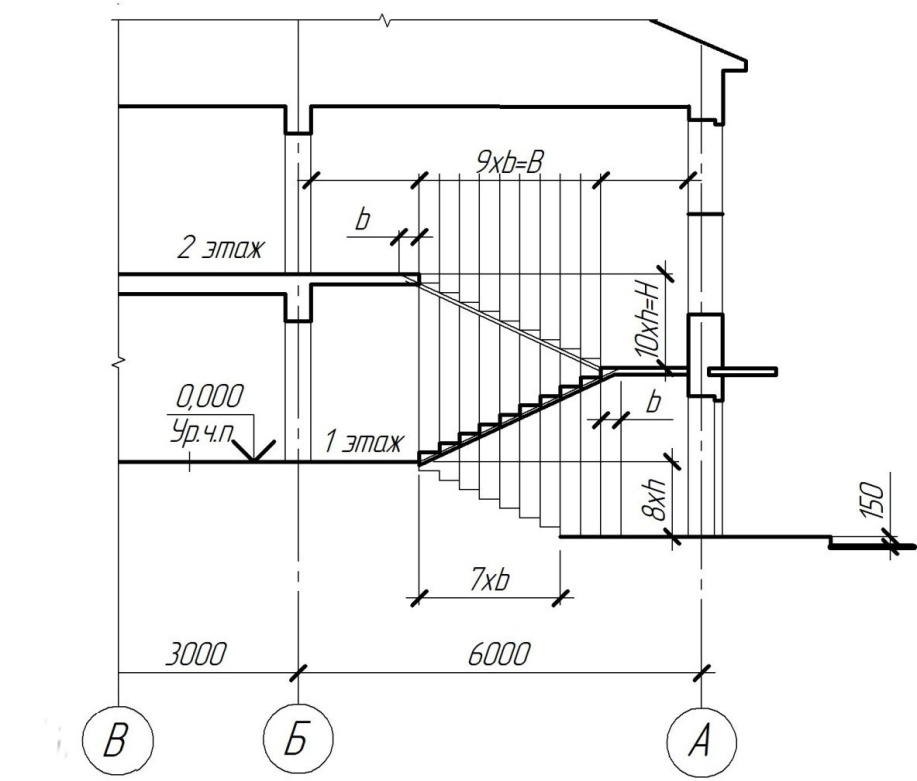

Примеры чертежей лестницы в горизонтальной и вертикальной проекции
В итоге у вас должна получиться сетка. С её помощью можно без труда вывести ступени в нужном количестве с заданными параметрами. Они должны быть одинаковыми по высоте и ширине, в том числе и фризовый элемент, ведущий на второй этаж, но, за исключением забежных проступей.
Если план будет составлен правильно, процесс подготовки элементов конструкции и непосредственно её строительство будут значительно облегчены. Так вы минимизируете риски нестыковки деталей во время их монтажа.
