Популярные модели шлагбаумов от фирмы Дорхан
Продукция Дорхан популярна благодаря множеству преимуществ: надежному редуктору, плате управления, скоростной стреле, производительности всей конструкции, антикоррозионным и антивандальным свойствам и др. Чтобы сравнить перед покупкой Doorhan шлагбаумы, инструкции изучаются на предмет наличия особых характеристик. Но ряд моделей выделяется на фоне прочих. Ниже будут более рассмотрены основные из популярных конструкций.

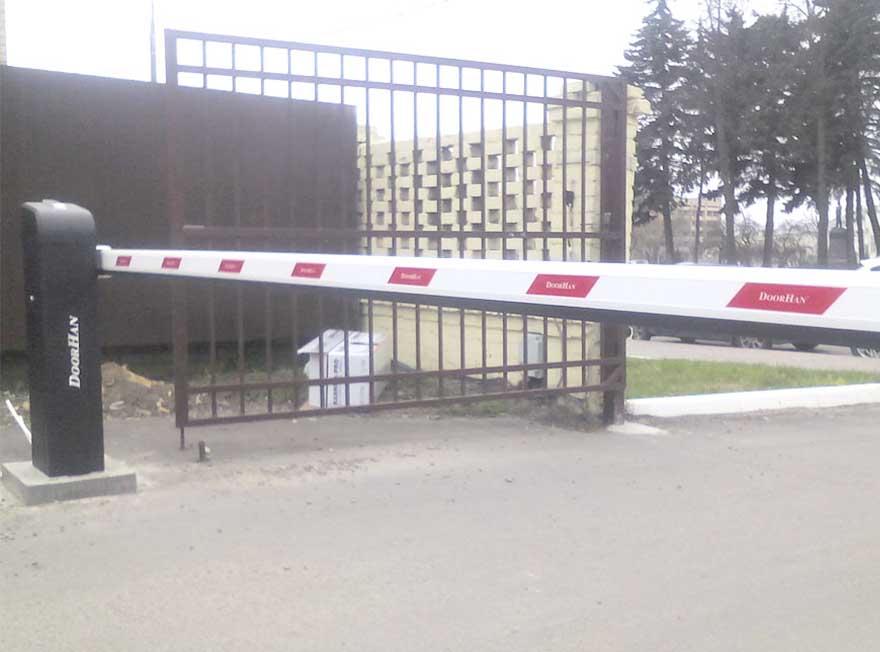

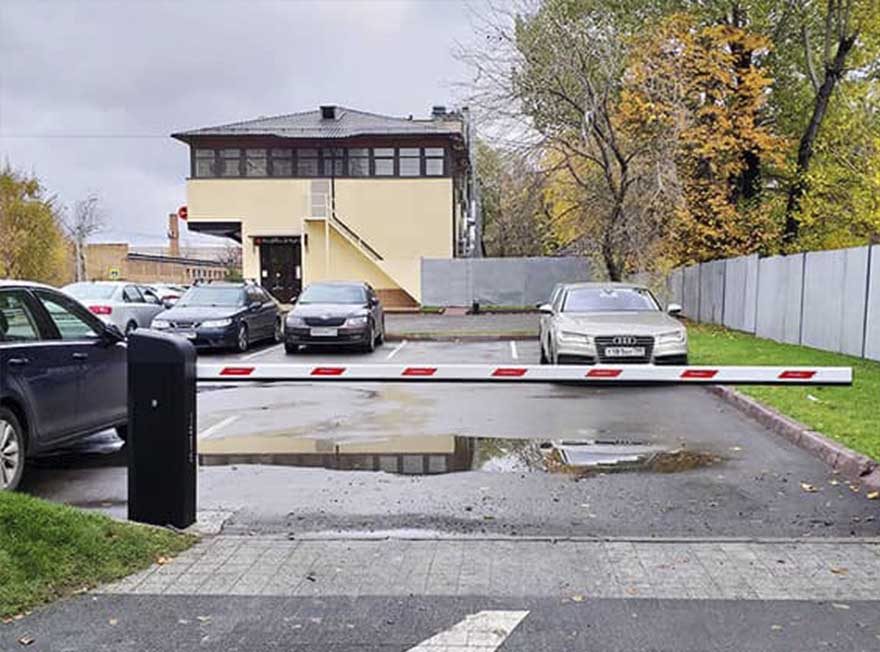

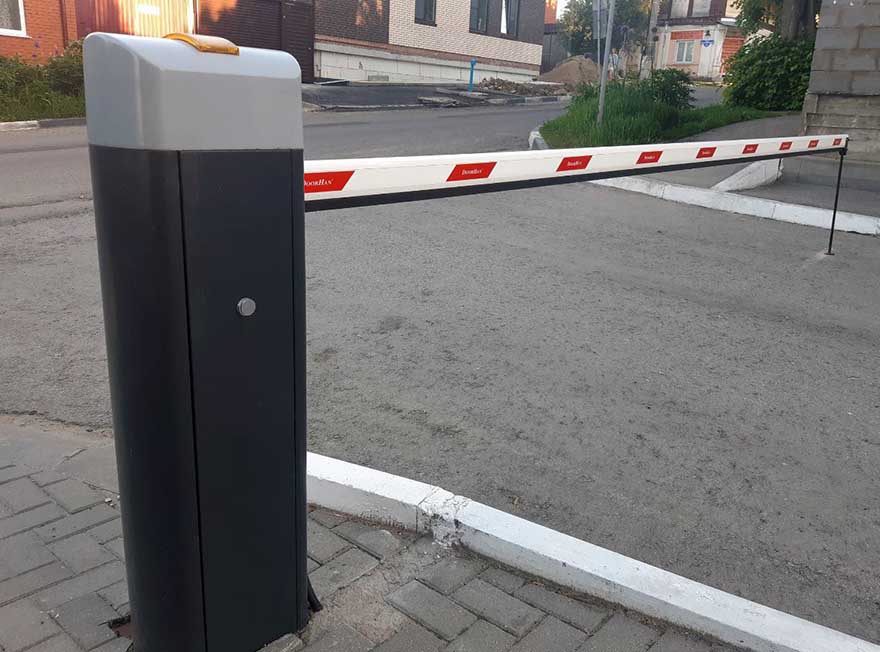

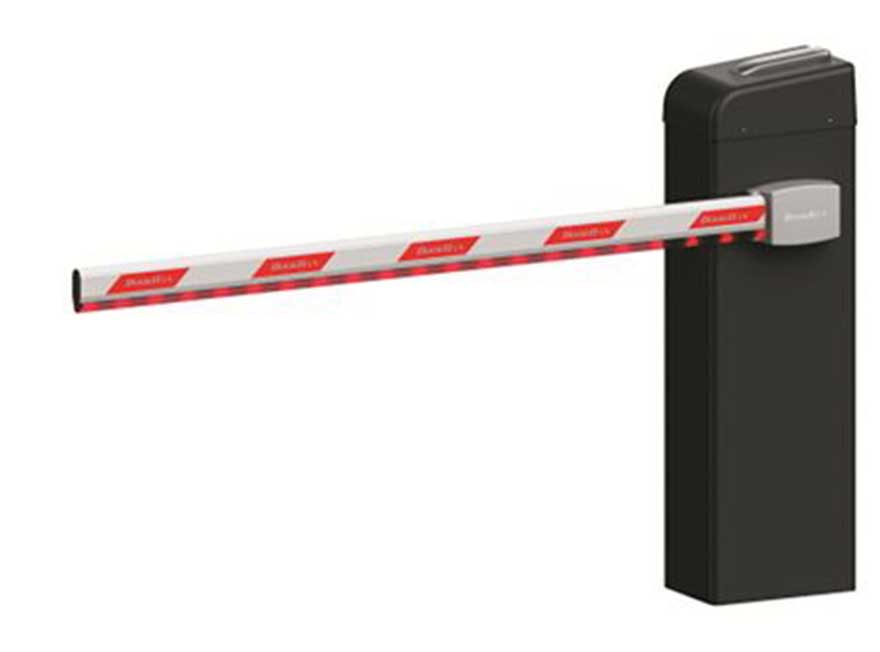

Шлагбаум Barrier
Дорхан представил разные типы конструкций этой линейки: Barrier 5000, Barrier PRO, Barrier 6000 и др. Разница между ними заключается в характеристиках. Прежде всего, модели Барьер отличаются длиной стрелы. Открыть можно быстро – скорость зависит от размеров подъемной части. Чтобы управлять сооружением, используется многокомпонентная автоматика, которую невозможно представить без сигнальной индикации, фотоэлементов и др.
Изделия Barrier предназначаются для эксплуатации на объектах со средней и высокой пропускной способностью. Они закрывают большие проемы, включая участки до 5-6 м. Общие характеристики:
- класс защиты – IP54;
- температурный режим – от -40°С до +50° (+/- 5°…10°С, что зависит от модели);
- питающее напряжение – 220 В;
- мощность зависит от модели, но такие конструкции не потребляют избыточное количество электроэнергии, даже наиболее габаритные;
- интенсивность использования – 70%.
Две разновидности будут рассмотрены более подробно, т. к. отличаются повышенным спросом.

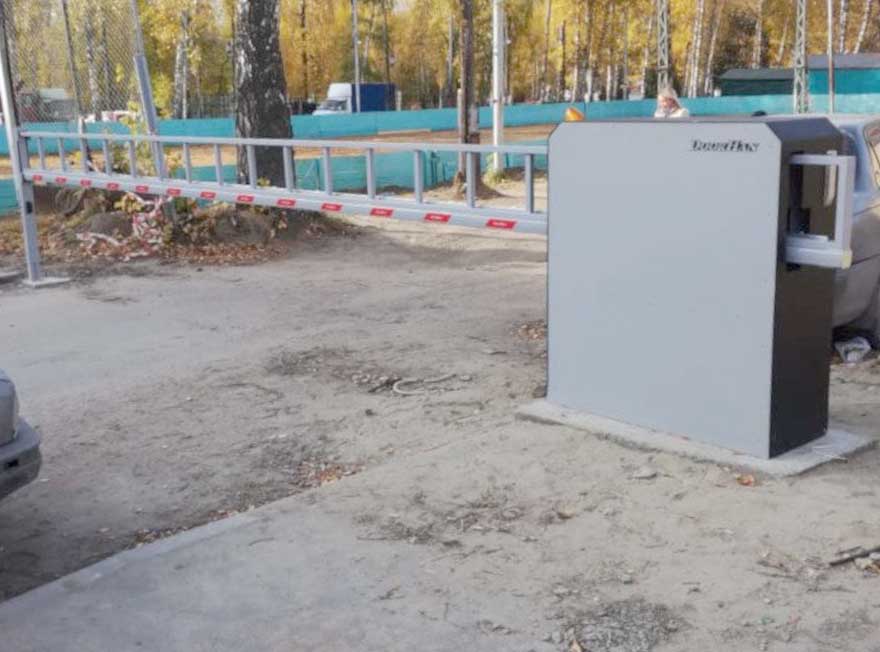

Шлагбаум Barrier Protector
Основное назначение – монтаж на дворовой территории целых кварталов, жилых комплексов, промышленных объектов, садовых товариществ. Главные отличия данной модели:
- стальной антивандальный корпус;
- усиленная стрела – изготавливается из стальных профилей;
- метизы антивандального типа, они не могут быть демонтированы стандартным способом;
- встроена в корпус сигнальная лампа.
Технические характеристики:
- длина стрелы разных исполнений: от 3 до 6 м;
- напряжение питания – 220 В;
- мощность – 130 Вт;
- класс защиты – IP54;
- рекомендованный температурный режим эксплуатации: -20°…+50°С.
Модель Protector рекомендована для объектов, где требуется обеспечить повышенную безопасность: по причине высокой интенсивности использования (70-100%), специального назначения здания или территории, существенного риска механического повреждения.

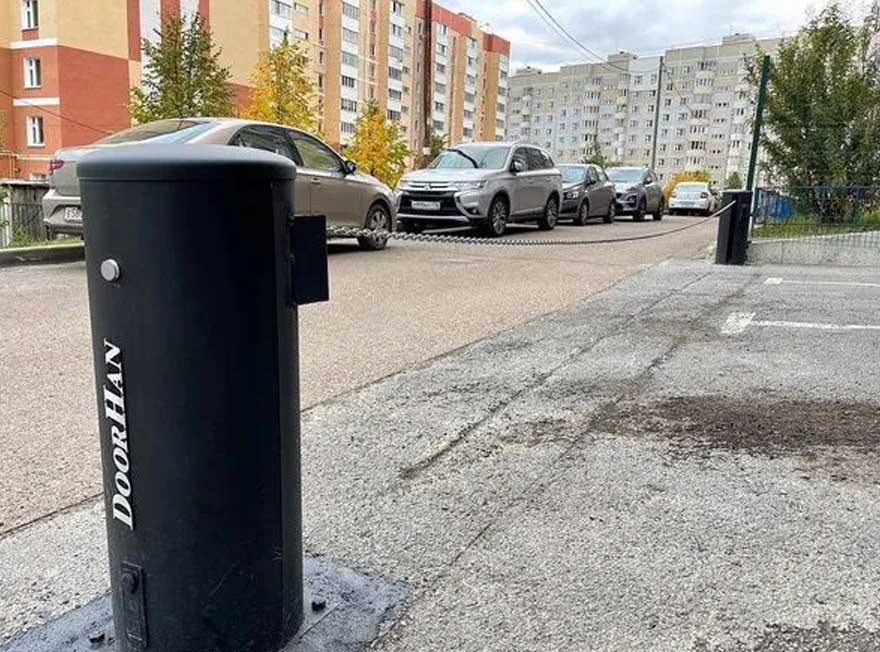

Шлагбаум Chain-Barrier (Барьер)
Разновидность ограждения относится к цепным. Рекомендована для монтажа на участках шириной до 15 м. Конструкция отличается современным дизайном, цепь опускается при открывании проема для проезда автомобилей. Для этого в нижней части предусмотрена специальная основа.
Модель рекомендовано использовать на участках с высокой проходимостью. Корпус выполнен из стали, что повышает надежность конструкции. Блок управления встроенный – располагается в стойке
Важно производить монтаж на подготовленное основание при помощи анкеров. Преимуществом является возможность перехода на ручное управление в случае отключения электроэнергии
Для повышения эффективности работы системы есть возможность дополнительно устанавливать элементы безопасности – фотоэлементы и др. Модель Chain-Barrier от Дорхан рассчитана на 50 тыс. циклов.
Скоростной шлагбаум Toll
Основное назначение – автоматизация крупных парковочных комплексов, платных автомагистралей, ж/д вокзалов, аэропортов, стоянок закрытого типа
Ключевой критерий выбора конструкций Toll – рекомендация эксплуатации там, где крайне важно обеспечить быстрый проезд. Дело в том, что задержка на таких объектах может спровоцировать возникновение сложных ситуаций – заторов на участках, которые не предназначены для большого скопления автомобилей между парковочными местами.
Главные особенности:
- защищенность от ударов;
- высокая скорость открывания и закрывания;
- возможность монтажа совместно с любыми автоматизированными системами;
- точность остановки в крайних точках.
Вместо рулонной теплоизоляции, которая неэффективна на таких узлах, используется обогреватель, позволяющий избежать обледенения привода зимой.
Технические характеристики:
- длина стрелы – 4 м;
- температурный режим при эксплуатации: -20°…+50°С;
- мощность – 550 Вт;
- интенсивность использования – 100%;
- класс защиты – IP54;
- скорость открывания – до 1 с.
Инструкция для шлагбаума Doorhan Barrier Pro
Инструкция по монтажу, подключению и настройке шлагбаума Doorhan Barrier Pro (Дорхан Барьер Про).
Артикул: Doorhan Barrier Pro
Подробнее
Инструкция по монажу шлагбаума Doorhan Barrier Pro во вкладке СКАЧАТЬ.
Как запргораммировать пульт в шлагбаум Дорхан Barrier Pro .
Программироваение дополнительных пультов дистанционного управления в шлагбаум Doorhan Barrier Pro. Программирование пультов возможно двумя способами. Максимально возможное количество запрограммированных пультов — 60 штук.
При наличии доступа к плате управления. программирование дополнительного пульта используется кнопка CODE расположенная на плате управления шлагбаума.
Запись пультов DoorHan в приемник.
- 1.Для записи пультов нажмите и удерживайте в течение 3 сек. кнопку записи пультов (CODE). На плате управления агорится постоянным светом индикатор «А», заморгает сигнальная лампа (если подключена) в течение 10 сек.
- 2. Во время горения индикатора «А» на плате управления, дважды нажмите выбранную кнопку на пульте (которой впоследствии вы хотите управлять работой шлагбаума).
- 3. Индикатор «В» моргнет один раз и погаснет, что означает успешную запись кода пульта в память приемника, сигнальная лампа и индикатор «А» погаснут.
- 4. Для настройки нескольких пультов повторите процедуру записи для каждого нового пульта.
- 5. При переполнении памяти приемника индикатор «В» моргнет три раза.
Удаленное программирование пультов Doorhan Barrier Pro (выполняется рядом со шлагбаумом, без доступа к блоку управления).
Полная инструкция по настройке платы управления шлагбаумом Doorhan Barrier Pro во вкладке СКАЧАТЬ
Источник
Вопрос-ответ
При каких температурных перепадах может работать шлагбаум?
При выборе ограждающей конструкции одним из ключевых критериев является температурный режим. Условия эксплуатации – это важный момент. Установка шлагбаума, который рассчитан на работу при температуре до -20°С, там, где зимой намного холоднее, приведет к выходу конструкции из строя. Разные модели рассчитаны на различные значения температур. Перепады могут быть умеренными или значительными: до -50°…-20°С, +35°…+40°С, что определяется параметрами используемых материалов и встроенных механизмов.
Может ли повредиться шлагбаум при наезде автомобиля?
Большинство моделей отличается антивандальными свойствами. Это означает возможность эксплуатации даже на участках, где повышен риск деформации из-за интенсивного движения. При повреждении велика вероятность полного выхода конструкции из строя. Когда совершается наезд автомобиля, в первую очередь сильно деформируется стрела. Кроме того, разрушается основание стойки. В этом случае возможен ремонт. Однако стрелу необходимо заменить, возможно удаление ее части. Степень повреждения тумбы зависит от ее типа: свойств материала, основания.
Если возникают вопросы, можно ли позвонить на горячую линию?
При появлении вопросов, с целью уточнения важных нюансов можно позвонить на горячую линию. Это позволит получить ответы, когда интересует информация касательно любой продукции: сэндвич-панелей, ворот, моделей шлагбаумов. Квалифицированная консультация – услуга, которая бесплатно предоставляется всем, кто в ней нуждается.
Какие модели обладают высокой пропускной способностью?
Дорхан предлагает разные шлагбаумы с высоким уровнем выносливости. Примером может служить модель Toll, исполнения Barreie, в том числе Protector. Они рассчитаны на высокую проходимость проема – через ограждение проезжает большое количество автомобилей. Шлагбаум часто поднимается/опускается.
При этом встроенный механизм должен выдерживать такие нагрузки. Модели, разработанные специально для работы на участках с высокой пропускной способностью, даже имеют запас прочности. Они могут не просто выдерживать интенсивную эксплуатацию, но и продолжать работать в таком режиме годами.
Какой уровень защищенности у продукции компании Дорхан?
Чтобы предупредить разрушение сооружения, производитель использует специальные технологии: жесткий профиль из прочных материалов, а также способ окрашивания. Еще один фактор – герметичность конструкции. Все это вместе способствует обеспечению безопасных условий эксплуатации. Класс защиты продукции Дорхан составляет IP54 и выше.
Сердце проекта
Поскольку я не планирую ограничиться только лишь данной задачей и планирую развивать свой “умный дом” то простые решения не подходят. Облачные решения в чистом виде тоже не катят, т.к. они без интернета не работают. Таким образом, я пришел к выводу, что для построения умного дома необходимо организовать некий сервер, на котором будет стоять софт, который и будет обеспечивать автоматизацию. Какие варианты аппаратной реализации для этого есть на сегодняшний день?
- Физический выделенный сервер на базе компьютера/ноутбука или виртуальная машина на той же платформе
- Одноплатный компьютер
От идеи использовать физический компьютер я отказался сразу. На первом этапе его мощность будет избыточна, да и электроэнергии он будет кушать прилично. Слишком жирно будет. Да и бесперебойное электропитание ему нужно обеспечить. Короче получается шумно, дорого, и излишне.
Другое дело — одноплатный компьютер. Занимает мало места, питается от 5ти вольт. И его мощностей на первом этапе более чем достаточно. Среди множества одноплатных компьютеров, на сегодняшний день самым известным является платформа Raspberry PI. на нее и пал мой выбор. Почему? При достаточно демократичной цене она имеет хорошую производительность и отличную поддержку как со стороны разработчиков, так и со стороны разных сообществ. На сегодняшний день, малина является стандартом. Практически весь софт, который разрабатывается для одноплатников, совместим с Raspberry PI. Вот ее то я выбрал. На тот момент, когда я заказывал малинку, самой актуальной версией была Raspberry Pi model B+. Ее я и заказал.
В рамках этой статьи я не буду подробно описывать raspberry pi, для тех кому интересно, можете почитать про нее в статье “На чем сделать управление умным домом? Из чего сделать принт-сервер для 3Д принтера? Из Raspberry PI!”
Ну а для тех, у кого уже аж руки чешутся спросить “Де брал?” вот вам ссылочки на хороших продавцов из Китая:
Вообщем, в качестве сердца умного дома будет использоваться raspberry pi 3 model b+. Поскольку с софтом для умного дома я еще не определился, то буду брать 2 малинки и тестировать 2 разных системы управления умным домом. Но это уже материал для другой статьи. А пока продолжим.
Основные положительные и отрицательные свойства шлагбаумов от фирмы Дорхан
Узнать производительность работы шлагбаума Дорхан можно благодаря сравнительному анализу особенностей. Так оценивается эффективность сооружения, которое будет функционировать в разных условиях. У шлагбаума Дорхан немало плюсов, но есть и специфические нюансы конструкции, эксплуатации, они собраны в таблице:
Преимущества
Недостатки
Простая, интуитивно понятная эксплуатация
Если не изучить инструкцию, а попытаться записать новый пульт, нарушив схему, это приведет к ухудшению его работы
Автоматика и дистанционное управление сооружения может пострадать при неосторожном применении
Дистанционное управление разными способами
Конструкция разработана специально для эксплуатации в определенных условиях РФ
Широкий диапазон температур
Хороший уровень защиты от пыли и влаги – от IP44 и выше
Легкость подключения, настройки и быстрый ввод в эксплуатацию
Отсутствуют специальные требования к уходу
Высокая надежность обусловлена применением металла с лучшими характеристиками
Минимальное энергопотребление
Повышенная прочность
Легкий монтаж – можно выполнить самостоятельно
Возможность изменения системы управления: с ручного на автоматическое
При сравнении положительных и отрицательных свойств выясняется, что недостатков у конструкций Дорхан практически нет. Это объясняет их высокую популярность
Но, несмотря на ряд преимуществ, важно обращать внимание на правила эксплуатации. Возможные минусы, которые могут обнаруживаться, связаны именно с этим фактором, а не с качеством конструкции
Модуль для управления воротами и светом
Ну а теперь перейдем к функциональному модулю. Мозги и интерфейсы взаимодействия это хорошо. Однако это все не решает задачу включения/выключения света и открытия/закрытия ворот.
С управлением светом все просто и понятно. с этим справится любое Wifi-реле, например, sonoff basic или sonoff rf. Однако я не планировал использовать эти модули для этой задачи.

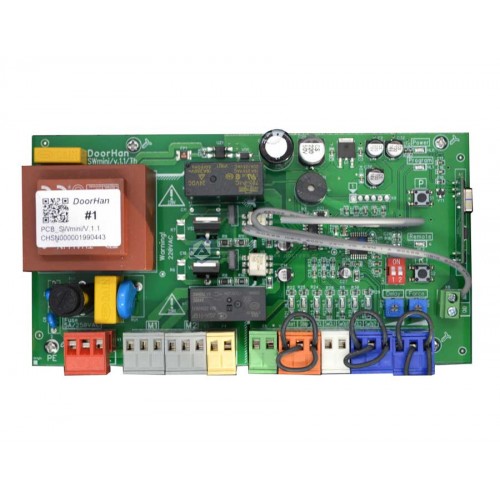

Дело в том, что автоматика откатных ворот Doorhan серии Sliding и шлагбаумов серии Barrier построена на базе платы управления PCB-SL. Согласно даташиту платы, для открытия/закрытия ворот с помощью внешних аксессуаров необходимо просто замыкать контакты GND и START. Подробнее об этом можно почитать в даташите на плату.
Если смотреть вживую, то замыкать нужно контакты, указанные на фото:
Ну а работает это вот так:
Как видно, обычные модули Sonoff для этого не подходят. Не думаю, что от платы что-то останется, если ей на эти контакты подать 220 вольт. Однако, не все так печально. в ассортименте компании itead нашелся подходящий модуль. Это Sonoff 4CH Pro R2. Коротко я описывал его вот в этой статье “Четырехканальное реле для умного дома Sonoff 4CH PRO R2“.
Sonof 4CH PRO R2 Вид сверху (спереди)
Главный плюс этого модуля в том, что у него 4 независимых реле, которые могут коммутировать что угодно + для каждого из каналов можно настроить режим триггера, что позволяет имитировать краткосрочное замыкание контактов. Короче, то что нужно для моего проекта.
Для тех кому интересно, вот ссылки на покупку:
Ну а поскольку данный модуль имеет еще и канал управления на частоте 433 МГц, то у меня появилась идея сделать комплексный выключатель на который вывести самые нужные кнопки. Пока это будут две кнопки управления светом и для открывания ворот. Для этой задачи я буду использовать SONOFF RM433 Remote Controller, его описание можно найти в статье “Пульты управления по каналу 433 МГц от компании Sonoff”
SONOFF RM433 Remote Controller + BASE
Это отличное 8ми канальное решение для управления различными модулями по каналу 433 МГц. Для тех кому интересно, вот ссылки на покупку:
Ну пока что все. Следите за статьями на сайте и узнаете, как вдохнуть жизнь и наполнить смыслом работу данного железа. Т.е. установить, настроить и заставить работать.
Мастер Кит MP911 MP910 PW1245
Двор нашего дома закрыт шлагбаумом Doorhan. Открывается он звонком с сотовых телефонов, номера которых занесены в установленный в системе управления шлагбаумом GSM-модуль, принимающий звонки. Шлагбаум не оснащен приемником сигналов с пультов дистанционного управления.
Альтернативного способа открывания, кроме механического отключения стрелы шлагбаума от двигателя не предлагается. Механизм отключения стрелы находится в тумбе шлагбаума, закрытой на ключ. Когда стрела отключена от двигателя, ее можно поднимать или опускать просто рукой.
Прошедшая зима показала, что шлагбаумом необходимо пользоваться не только жильцам дома, но и некоторым городским службам, использующим автомобили, например, для уборки снега, ремонта асфальта двора, общих ремонтных работ, текущего обслуживания дома и т.п.
Каждый раз заносить новые номера телефонов в GSM-модуль, а потом их оттуда стирать совсем неудобно – это делается с помощью ноутбука, подключаемого к системе управления, расположенной в тумбе шлагбаума, то есть, на улице. Холодно, мокро, и вообще неохота.
Поэтому было решено дооснастить шлагбаум дистанционным управлением. Оставляем пульт ДУ в диспетчерской ДЭЗ, и дежурный техник-смотритель лично открывает шлагбаум городским службам.

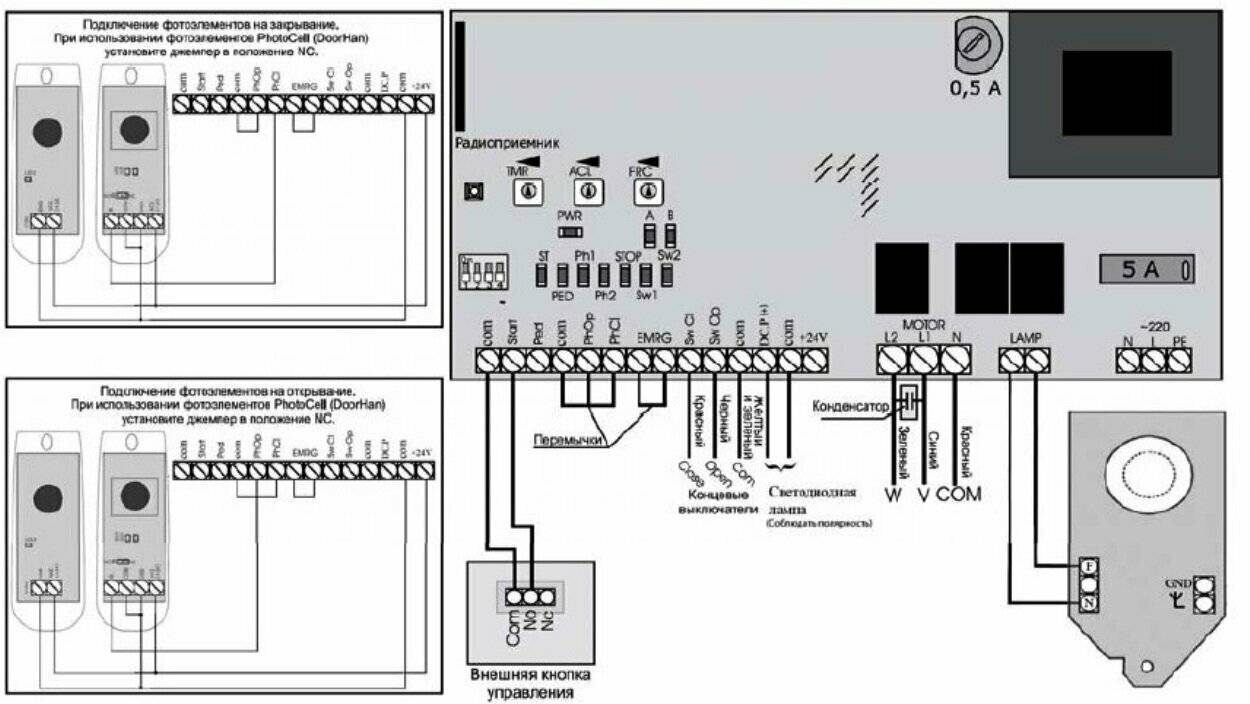

В соответствии с электрической схемой шлагбаума для его открытия достаточно замкнуть контакты Com и Start на плате управления. К ним, собственно, подключен выход GSM-модуля, дающий команду на открывание.
 |
| Схема подключения к плате Doorhan. |
Таким образом, нам нужна схема ДУ, работающая по схеме «кнопка», а не «триггер». То есть, когда кнопка пульта нажата, должны замыкаться контакты на плате управления, а когда кнопка отпущена, контакты должны размыкаться.
Для управления мы выбрали приемник и передатчик (пульт), работающие на частоте 433 МГц, хороший ассортимент которых можно найти на сайте www.masterkit.ru. Режим «кнопка» реализует приемник MP911. Пульт ДУ – MP910/передатчик. Приемник питается постоянным напряжением 12 В, поэтому дополнительно необходим блок питания 12 В от переменного напряжения сети 220 В. В качестве блока питания использовано устройство PW1245.

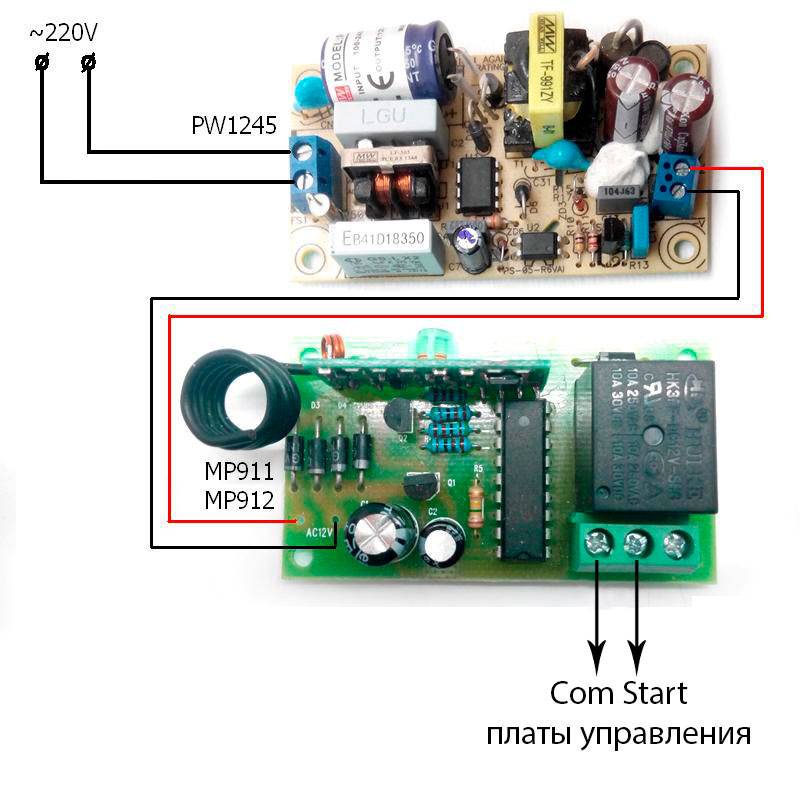

Таким образом, схема соединений выглядит следующим образом:
В тумбе шлагбаума под колпаком, закрывающим плату управления, есть достаточно места для размещения двух дополнительных устройств, поэтому их можно даже не прятать в корпус, хотя с корпусом, конечно, будет более правильно.
Для изготовления корпусов, кстати, можно использовать несложный и недорогой модульный 3D-принтер МС7, также представленный на сайте компании Мастер Кит.

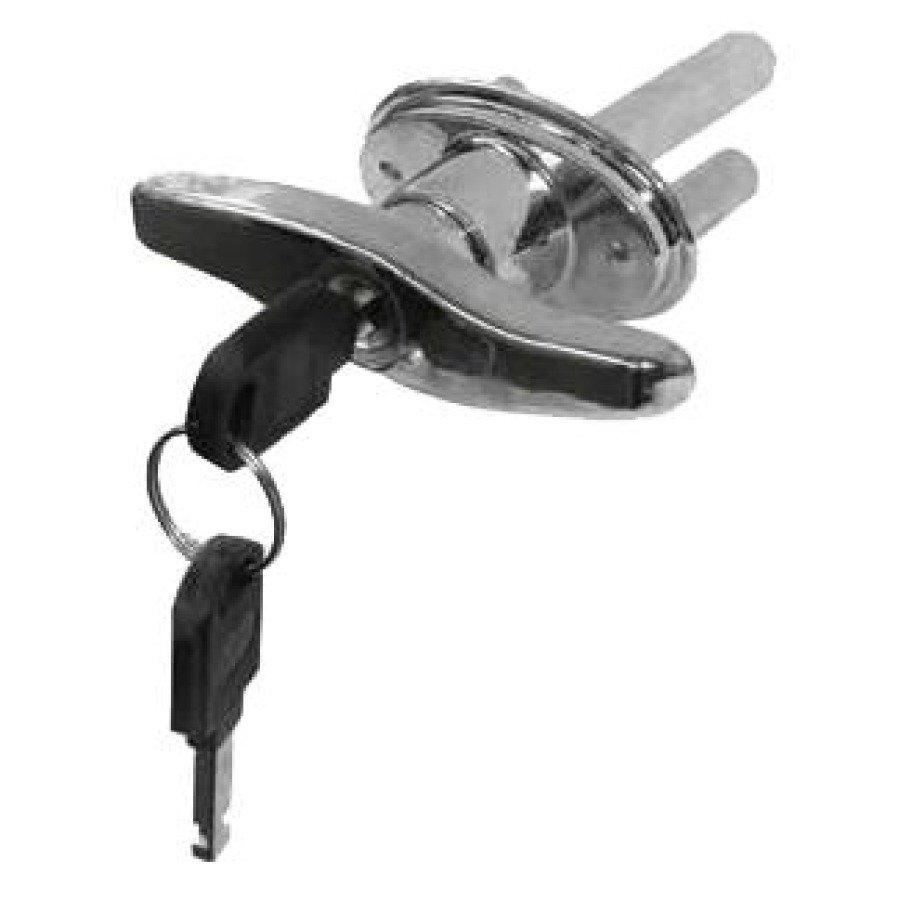

LOCK-N – Расцепитель DoorHan
Применение: внешний тросовый расцепитель Lock-N предназначен для открытия ворот в случае отключения электроэнергии. Незаменим при отсутствии врезной калитки или другого дополнительного входа в помещение.
Преимущества: современный внешний вид ручки органично сочетается с любым дизайном полотна ворот. Надежный механизм замка гарантирует безупречную работу на протяжении всего срока эксплуатации. Трос (1,25 x 4 700 мм) и оплетка (4,62 x 4 520 мм) обладают возможностью регулировки длины.
Монтаж: трос и оплетка обладают возможностью регулировки длины.
Дизайн: эстетичный внешний вид; современный дизайн расцепителей органично смотрится на полотне ворот любого цвета и дизайнерского исполнения.

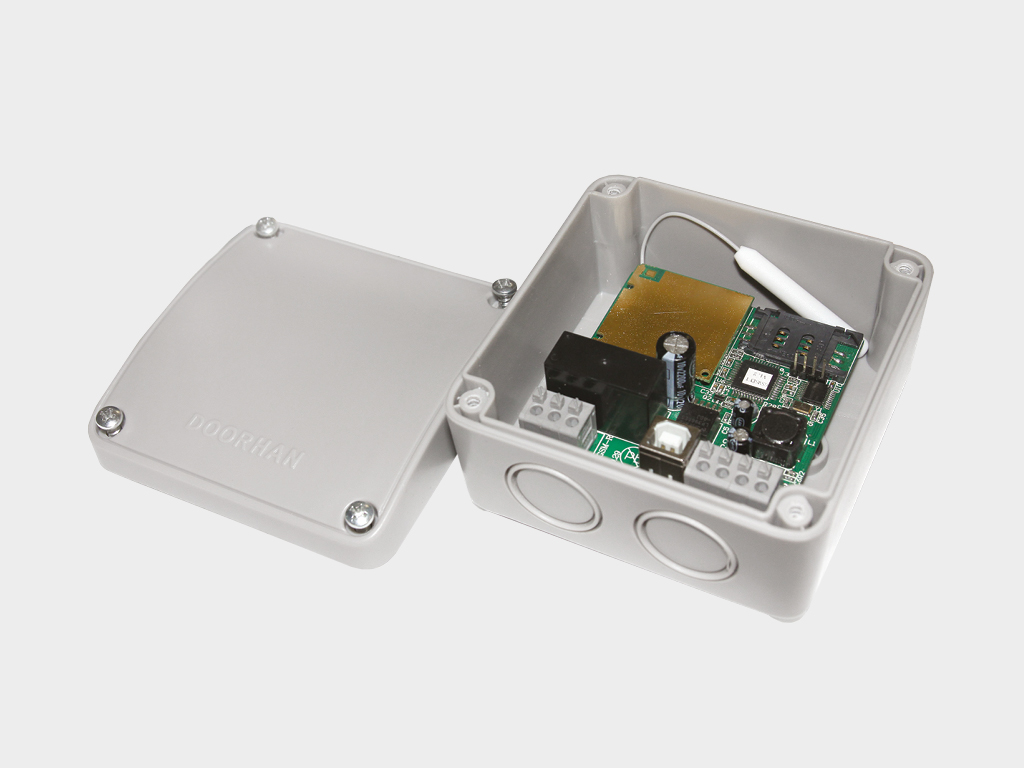

Блок дистанционного управления роллет GC
Применение: блок GC2 предназначен для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Преимущества: мощный и надежный трансформатор; герметичный корпус (класс защиты IP65), позволяющий устанавливать блок управления на улице.
Монтаж: для большего удобства использования к блокам могут быть подключены различные выключатели, предлагаемые компанией DoorHan.
Дизайн: компактные размеры, лаконичное исполнение, корпус из высокопрочного пластика серого цвета.
арактеристики
| Технические характеристики | |
|---|---|
| Номинальное питающее напряжение | 220 В/50 Гц |
| Максимально допустимый коммутируемый ток | не более 3 А |
| Номинальное коммутируемое напряжение | 220±10 В |
| Количество управляемых электроприводов | 2 |
| Габаритные размеры | 94х130х57 мм |
| Температура окружающей среды | от -20 до +45 °С |
| Степень защиты корпуса по ГОСТ 14254 | IP65 |
| Класс электрозащиты по ГОСТ 27570 (не требует защитного заземления) | II |

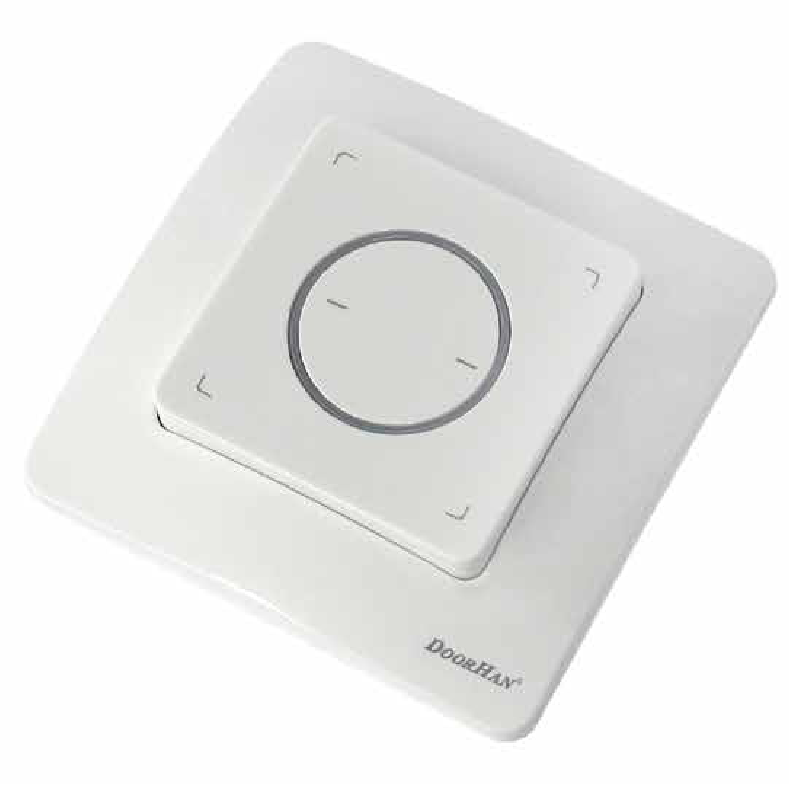

Блок дистанционного управления роллет ROLL
Применение: блок Roll предназначен для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan; блок Roll1 — для управления одним приводом; блок Roll2 — для управления двумя приводами.
Преимущества: удобство программирования и эксплуатации; имеют собственные клавиши для подачи команд (блоки Roll1 и Roll2); позволяют реализовать множество комбинаций управления.
Монтаж: отличаются простотой электрических подключений; можно устанавливать накладным или встроенным способом.
Дизайн: компактные размеры, современный эргономичный дизайн, корпус белого цвета.
| Технические характеристики | |
|---|---|
| Напряжение питания УУ | ~220 В/50 |
| Диапазон рабочих температур | от -10 до +50 °С |
| Рабочая частота | 433,92/315 МГц |
| Дальность действия пультов на открытом пространстве | до 80 м |
| Варианты управления: с трехпозиционного пульта ДУ и кнопок на УУ: с кнопки «вверх» – поднятие, с кнопки «стоп» – остановка, с кнопки «вниз» – опускание. | |
| Количество управляемых приводов | 1 |
| Габаритные размеры | 86х86х48 мм |
Интеграция с экосистемой apple и homekit
Какой же умный дом без интеграции с мобильным телефоном? В современным мире смартфон стал своего рода универсальным терминалом. Народ на сматрфонах смотрит фильмы, слушает музыку, играет игры. Да и некоторые производители начинают списывать обычные компы в утиль. Например Xiaomi. Для многих моделей камер и систем умного дома от Xiaomi нет софта для подключения к ПК. Даже WEB-интерфейса и того нет. Без смартфона и программки на нем ничего сделать нельзя. Так что делать умный дом и не управлять им с телефона было бы глупо. У меня и у жены смартфоны iPhone, поэтому хотелось поддержки платформы Apple.
После анализа ситуации в этой области я оказался несколько обескуражен. Уровень функционала у устройств Apple гораздо более высокий чем у гугла, что само со себе странно. Существует софт Homebridge в разных вариациях который позволяет интегрировать во встроенное приложение Дом от apple очень большое количество устройств. Да практически что угодно. У гугла с этим все хуже… нужен интернет, нужно облако, и нет поддержки русского языка, что совсем печально.
Дальнейшее копание в вопросе показало, что для работы автоматизации не только в домашней сети, но и через интернет достаточно только чтобы к домашней сети постоянно был подключен ipad или приставка Apple TV. И все! Просто apple tv! Ничего дополнительно настраивать не надо. Не нужны никакие хитрые vpn, облака и прочее! Вот что значит МАГИЯ APPLE!!! Снимаю шляпу перед инженерами из купертино!
И так, поскольку свой ipad mini я таскаю ссобой, то с поставленной задачей будет справляться apple tv. Как оказалось, достаточно apple tv 4го поколения, какраз такую я покупал несколько лет назад. Так что тут вообще ничего докупать не надо. А это только радует! Экономика становится еще экономнее.
И так, интеграция с родным приложением Дом от Apple и HomeKit позволяет нам:
- Управлять устройствами умного дома через встроенное приложение
- Получать данные с датчиков через встроенное приложение
- Управлять устройствами с помощью голосовых команд на русском языке!
- Делать все выше описанное из любой точки мира без дополнительных настроек. Нужен только интернет
Те кто следит за инстаграмом сайта уже видели как это работает:
Преимущества шлагбаумов Дорхан
Широкое распространение продукции предприятия Дорхан объясняется довольно просто. И дело здесь не только в адекватной цене и надёжности изделий, но так же в целом ряде преимуществ. И это не прямая или скрытая реклама. Спросите сами у тех, кто использовал продукцию этой фирмы и вопросы отпадут сами собой. Но всё же перечислим эти плюсы.
Популярность оградительных конструкций от Дорхан обусловлена следующими особенностями:
Привлекательный дизайн. Использование фирменной краски для защитного покрытия корпуса, разработанной специалистами компании имеет положительный эффект при восприятии клиентами; Облегченная конструкция. Стрела выполнена из алюминия с толщиной стенок около 1,4 мм, что позволяет облегчить конструкцию шлагбаума в несколько раз. Небольшой вес дает возможность останавливать ее в любом крайнем положении; Высокая ветроустойчивость обеспечивается за счет скругленных граней; Расположение блока управления и механических устройств конструкции исключает возникновение аварийных ситуаций и делает доступным подключение и настройку любого дополнительного элемента, например, такого как автоматика для секционных ворот и шлагбаумов; Работа в нескольких режимах. Настройка конструкции может осуществляться по желанию клиента с помощью блока управления. Автоматический режим предусматривает опускание и поднятие стрелы через выбранный промежуток времени. В полуавтоматическом режиме требуется нажатие кнопки, расположенной на пульте управления. Встроенный аварийный режим (ручное управление) позволяет использовать шлагбаум при отсутствии электроэнергии; Расположение подшипников при смазке не требует разборки конструкции, что облегчает уход за конструкцией и обеспечивает бесперебойную работу; Дополнительные прокладки увеличивают безопасность эксплуатации
При неосторожном контакте человека или автомобиля с установкой значительно смягчают и уменьшают соприкосновение, избегая тем самым сильных травм; Наличие светоотражающих полосок дают возможность хорошо видеть стрелу в темное время суток. Все вышеперечисленные характеристики позволяют с уверенностью сказать, что оградительные установки от компании Дорхан станут достойными помощниками и надежно выполнят возложенные на них функции
Все вышеперечисленные характеристики позволяют с уверенностью сказать, что оградительные установки от компании Дорхан станут достойными помощниками и надежно выполнят возложенные на них функции.
