Автоматика для распашных ворот: отличительные особенности и основные типы

Если Вы остановили свой выбор на автоматике для распашных ворот, предлагаем Вам более подробно ознакомиться с существующими типами и принципом работы. Что позволит Вам сделать правильный выбор.

Устройство и принцип работы

Начнём разбор функционирования автоматических систем с классического варианта – распашных ворот для гаража.

Стандартный комплект для открытия или закрытия гаражных конструкций с помощью автоматики состоит из:

Электронного блока управления.
Антенны.
Приводного механизма.
Пульта ДУ.

Некоторые модели могут включать в себя лампы, сигнализирующие водителю о состоянии ворот: в каком положении, открытом или закрытом, они находятся, а также подсветку, радиочастотный приёмник.

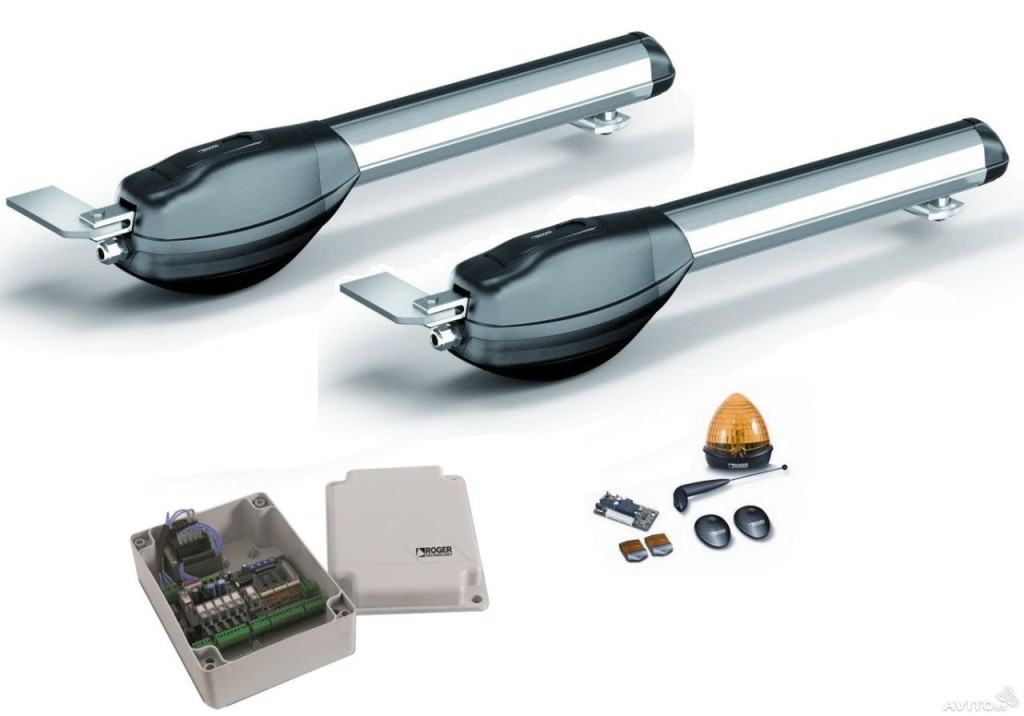

Комплект автоматики для распашных ворот.

Механизм рычажного привода состоит из двух штанг, которые приводятся в действие редуктором. Одна из штанг фиксируется на полотне створки, открывает или закрывает её при подаче сигнала с блока управления.

Привод рычажного типа на распашных воротах.

Распашные ворота с приводом линейного типа приходят в движение после того как начинает работать шток. Он в свою очередь получает механическую энергию также от редуктора.

Открытие ворот приводом линейного типа.

Примечательной особенностью обеих систем является тот факт, что воротами также можно управлять и вручную. Это позволит завершить процесс закрытия или открытия гаража, в момент выхода из строя автоматики или внезапного отключения электричества.

Эксплуатационные характеристики

Производители предлагают различные по функционированию устройства: входные створки могут открываться только наружу или вперёд – назад.

Выбирая модель с автоматическим приводом, нужно иметь в виду следующие факторы:

Массу воротной конструкции.
Ширину полотна ворот.
Угол, на который могут открываться створки.
Количество створок.
Загруженность системы.

Поясним, зачем покупателю необходимо знать эти данные. К примеру, чем больше вес ворот и интенсивнее их работа, тем больше должна быть мощность электропривода.

В магазинах предлагаются автоматические модели, работающие с весом от 200, 400…900 и более килограмм.

Какую из них выбрать – должен решить автовладелец исходя из данных своей гаражной конструкции.

Также различным может быть угол открытия створок. Стандартные модели, как правило, открывают ворота под прямым углом, 90°.

Для тех автовладельцев, кого не устраивает такой вариант, существуют модели с более широким углом открытия до 180°.

Угол открытия распашных ворот.

Также автоматика может открывать въездные ворота с различной плавностью хода. Лучшим, но и более дорогим, будет система, функционирующая без рывков и резких движений.

Типы привода

Однако на этом отличия в моделях не заканчиваются.

Устройства могут иметь разный приводной механизм. Он бывает:

Линейным.
Рычажным.
Подземным.

Линейная автоматика наиболее востребована у владельцев гаражей. Она устанавливается в нижней части створки, хотя есть модели с центральным и верхним креплением. Конструкция состоит из электромотора, редуктора управленческого блока.

Линейные автоматические устройства справляются со створками шириной до трёх метров. Ворота могут открываться закрываться в двух направлениях: наружу и внутрь под прямым углом. В случае проблем с электричеством возможно их ручное открытие.

Комплект автоматики линейного типа.

Рычажные устройства надёжны, имеют большой рабочий ресурс, стоят дешевле остальной автоматики. Их минус – они тяжелее остальных видов. Однако солидная масса позволяет им работать со створками шириной до 4,5 м.

Комплект автоматики рычажного типа.

Они также могут открываться вручную. Некоторые виды автоматических систем оснащены резервной аккумуляторной батареей, что позволяет не зависеть от электроэнергии в случае её отсутствия.

Автоматическое приводное устройство, размещённое под землёй, обладает такими преимуществами:

Потайная установка под землёй, не портящая облик гаражного строения.
Работа с тяжёлыми до 900 кг и большими до 5 м створками.
Возможность открытия створок на угол до 110°.

Надёжный герметичный кожух помогает стойко переносить низкие температуры зимой, не бояться влаги.

Примеры автоматики размещенной под землей.

Обобщим все достоинства и недостатки различных видов распашных ворот с автоматическим приводом.

Плюсы автоматики для распашных ворот:

Оперативное срабатывание автоматики.
Работа без шума.
Экономия времени, не нужно делать лишних движений.
Большой ресурс.
Возможность надёжной фиксации створок изнутри.
Не требует приложения физических усилий.

Минусы автоматики для распашных ворот:

Возможны проблемы зимой в морозную погоду.
Повышенная цена.
Увеличение расходов на электрическую энергию.

Принципы выбора автоматики

Процесс монтажа привода на распашные конструкции

От грамотного выбора электропривода зависит срок и качество его эксплуатации

Поэтому так важно обратить внимание на следующие параметры:

Вес створок и остальных элементов распашных ворот. Если вес ворот не соответствует возможностям автоматики, при первом же сильном ветре система выйдет из строя, не справившись с нагрузкой

При этом важно учесть и ширину ворот, высоту столбов, расстояние от боковой опоры до центра петли. В том случае, если оно меньше 15 сантиметров, лучше будет установить линейные приводы.
Интенсивность использования ворот. Для домашнего использования достаточна пропускная способность до 20 машин в час

Для производства и в зонах, где ворота приходится открывать и закрывать довольно часто, этот показатель мал, потребуются рычажные приводы. Обычно их и устанавливают в гаражах, на общественных автостоянках, на складах и других промышленных местах. В документах и чертежу к прибору можно получить информацию о среднем количестве ежедневных и почасовых циклов открывания-закрывания.
Стойкости системы к низким температурам. Если местности присущи длительные морозы, рекомендуется устанавливать более мощный привод, чтобы он справился с трудностями при открывании. Никто не захочет в сорокаградусный мороз столкнуться с серьезными проблемами при открытии ворот. Встроенную калитку в воротах можно дополнить рычажным доводчиком, который и предназначен для работы в сильные морозы.

При бережном использовании и нормальном напряжении в сети автоматика для распашных ворот прослужит долго. В любом случае лучше покупать системы с определенным запасом мощности, чтобы не испытывать проблем в процессе эксплуатации

Также для нормальной работы автоматики важно проводить профилактические мероприятия. Они заключаются в смазывание механизма специальными средствами

Монтаж и настройка привода

Для установки привода к столбам и створкам необходимо приварить обычные П-образные кронштейны, которые будут обеспечивать подвижное соединение.

Узел сопряжения привода и створки ворот

В качестве оси вращения лучше всего использовать калёные болты диаметром 8–10 мм. Оцинкованные китайские метизы из ближайшего строймага лучше не использовать — слишком мягкая сталь будет быстро изнашиваться, а это не способствует надёжности и безопасности.

А теперь — несколько полезных советов по установке и настройке привода от специалистов, которые занимаются монтажом автоматических ворот:

устройство устанавливается электромотором и рычагом вниз, лучше всего по верхнему краю полотна;
в первую очередь выполняют крепление механизма к столбам, а затем — к створкам ворот;
после монтажа привода ворота необходимо открыть вручную и настроить работу концевых выключателей;
электропитание следует подключать при заблокированном приводе;
для того чтобы избежать поломки электродвигателя при блокировании створок, в электрическую схему вводят устройство, отключающее сеть при резком возрастании силы тока;
на видном месте устанавливают сигнальную лампу, которая будет включаться при подаче напряжения на электромоторы.

После монтажа проверяют плавность открывания и чёткость срабатывания «концевиков». Электромотор и редуктор защищают от осадков при помощи кожухов, которые можно сделать из подручных средств.

Автоматика для откатных ворот

Автоматика для откатных ворот считается одной из наиболее надежных. В отличие от подъемных, поворотных и створок рычажного типа, откатные функционируют по принципу сдвигания или раздвигания в разные стороны. Таким образом, конструкция сдвижных створок подразумевает теоретическое перекрывание пространства шириной до 12 метров.

Если вы хотите подобрать надежную автоматику и не знаете, какую лучше выбрать, отдавайте предпочтение откатной. Сделать это стоит вот по каким причинам:

Автоматика для откатных ворот способна выдерживать большие нагрузки. В определенных ситуациях вес одной створки может достигать 3,5 тонн. Это очень актуально для промышленных предприятий, авиационных ангаров и т. д. (чтобы более наглядно представить это, смотрите фото). Кроме того, если вы купите автоматику с запасом прочности, ворота смогут без проблем выдерживать сильные порывы ветра. Информация о прочности ворот, как правило, содержится в инструкции.
Автоматика для гаражных ворот откатного типа будет совершенно невосприимчивой к осадкам: снегу, дождю и пр. Несмотря на то что перемещение сдвижных створок осуществляется за счет специальных панелей, по которым они перекатываются на колесиках, эти панели великолепно защищены. Влага никогда не сможет добраться до сдвижных или раздвижных механизмов и повредить ворота.
Автоматика для откатных ворот является одной из самых прочных и надежных. Если вы не знаете, какую выбрать, и переживаете за безопасность своего имущества, остановитесь на откатной. В инструкции подробно описано, как можно выставить максимальный режим безопасности.

Особенности автоматического механизма

Дело в том, что сложить электропривод непросто, поэтому такой работой занимаются отдельные фирмы, которые устанавливают автоматику

Важно учесть все моменты касательно точной установки механизма, а если вы решили проделать такой процесс своими руками, то и аккуратный подход к работе

Стоит отметить, что существует два основных способа установить механизм распашных ворот. В зависимости от расстояния петли до края столба выделяют:

автоматику линейного типа;
рычажную.

Линейный Рычажный

Если расстояние небольшое и находится в пределах 150 миллиметров, то в таком случае можно использовать линейный тип автоматики. Такой вариант имеет эстетичный вид и если говорить о стоимости, то цена доступна для широкого круга потребителей. Отсутствуют длинные рычаги, которые соединяют столб с внутренней стороной ворот.

В случае длинного расстояния петли от края столба, а именно около 300 миллиметров устанавливают рычажный тип автоматики. В таком случае необходимы дополнительные затраты на соединительные рычаги и время, чтобы установить ниши для привода.

Типы автоматики распашных ворот

Рынок предлагает три вида и два подвида автоматики.

Типы приводов:

рычажный;
линейный, он же червячный. Подвиды: электромеханический или гидравлический;
подземный.

В зависимости от параметров ворот, выполняемых функций, выделяют изделия для конструкций следующих типов:

бытовая: популярные механизмы для не тяжелых ворот частных домов;
промышленная: усиленное оборудование для тяжелых конструкций с интенсивным рабочим графиком.

Для удлинения червячного оборудования иногда используется телескопический механизм.

Линейный привод

Устройство линейного типа (червячное) – первый по популярности механизм. Это продолговатые короба наподобие труб, в которых заключен в полном объеме механизм, создающий усилие: привод червячной конструкции, электродвигатель. Рычаги, редуктор отсутствуют. Девайс подключается через блоки контроля, питания к сети.

Двигатель вращает винт не через редуктор, а напрямую. Винт взаимодействует с гайкой, которую двигает вдоль направляющей с резьбой. Таким способом энергия вращения трансформируется в линейное передвижение гайки, которая оказывает давление.

Корпус с функциональной частью крепится на створку (а не на столб). Другой его конец крепится подвижным соединением штоком к опорному столбу.

Разновидности червячных механизмов:

электромеханический (используется чаще всего);
гидравлический.

Первый рассмотрен выше. Второй — дорогое, чрезвычайно надежное изделие — оснащен реверсивным гидравлическим насосом. Гидравлический насос приводится в движение шестернями, на которые воздействует двигатель.

Насос нагнетает рабочий раствор в гидроцилиндрах. Масло давит на шток, а тот на корпус устройства, прикрепленный к ставням и выполняющий роль рычага.

Он способен справится с критическим весом и парусностью.

Характеристика рычажного привода

Это второй по популярности вид автоматики. Двигатель через моторедуктор (с шестернями) передает усилие на вертикальный вал. На валу прикреплен рычаг, другой конец которого крепится к дверце и давит на нее.

Плавность работы заложена изначально в конструкции: энергия двигателя посредством редуктора поступает на главный вал, соединенный с рычагами передачи, которые двигают створки. Такая автоматика функционирует по принципу планетарного редуктора и двух рычагов, сгибающихся как человеческая рука в локте.

Принцип действия и особенности устройства

Автоматические распашные ворота зачастую имеют в своей комплектации калитку, кроме того, их размер может регулироваться, в зависимости от потребностей покупателя. Высота таких изделий способна достигать в отдельных случаях до 5 метров, что будет также выполнять функцию защиты дома. Что касается самого механизма действия, то ворота открываются либо наружу, либо же внутрь. Первый вариант считается более практичным и используется чаще.

Конструкция состоит из следующих основных элементов:

петли и створки;
опорные ручки и столбы;
электропривод и упор.

При этом электропривод может быть либо линейного типа, либо рычажный. Автоматическое закрытие или открытие ворот происходит с помощью дистанционного управления, с использованием радиобрелока либо стационарного выключателя. Если по каким-то причинам отсутствует электропитание, то открытие происходит привычным путем.

Автоматика для секционных ворот

Сейчас автоматика для секционных ворот является достаточно популярной. Набор таких устройств лучше всего устанавливать в небольшие помещения.

Это очень удобно, когда на улице выпало много снега — не придется расчищать его, как если бы у него были установлены распашные ворота рычажного типа. Кроме того, ворота такого типа сведут к минимуму вероятность повреждения транспортного средства (если вы, управляя ими, будете придерживаться инструкции), что часто случается с конструкциями распашного типа. Также следует отметить, что комплект секционных ворот станет отличной защитой от взломщиков.

Автоматика для гаражных секционных ворот

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
Как будет прокладываться кабель и где будет закреплен привод.

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм)

Должно получиться подвижное соединение.
Привод сначала крепится к опорам, потом – к створкам.
На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения. Ставить электромотор рекомендуется вверху створок, но это не критично.
При подключении питания привод должен быть заблокирован.
В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
Для подтверждения выбора нажимаем кнопку ОК.
Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
Выходим из меню нажатием плюса и минуса.
Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование

Перед этим важно тщательно изучить инструкцию о возможности таких изменений

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Автоматика для подъемно-поворотных ворот

Принцип действия таких ворот чем-то напоминает секционные – в открытом состоянии такие ворота также располагаются под потолком помещения. Они представляют собой единую конструкцию: сначала она откидывается в горизонтальное положение, а потом задвигается под потолок.

Однако перед тем как устанавливать подобного рода ворота и автоматику, необходимо просчитать, хватит ли свободного пространства во время открытия или закрытия, и проверить, тщательно ли вами была изучена инструкция. Все дела в том, что такие створки открываются наружу, и, будучи цельными, могут выпирать на несколько метров вперед. Если вы не знаете, какую автоматику лучше выбрать: подъемно-поворотную или секционную, ориентируйтесь на параметры компактности и теплоизоляции. По первому из них лидирует секционная, а по второму — подъемно-поворотная.

Подъемно-поворотные ворота Hörmann

Оборудуем ворота автоматикой

Гаражные автоматические ворота с электроприводом встречаются наиболее часто и установка автоматических приводов – задача достаточно сложная, требующая определенной квалификации, аккуратности, а также точности.

Существует большое количество фирм, которые на протяжении долгого времени выпускают автоматические гаражные ворота, причем довольно качественные. Поэтому, если у вас есть необходимая сумма, лучше всего приобрести электропривод.

Если установка створок – задача не самая сложная и ее можно выполнить своими силами, то автоматика для распашных ворот должна быть оборудована с учетом большого количества норм. Установка автоматических гаражных ворот подразумевает правильный выбор и монтаж привода. Он задаст качественную работу конструкции.

Монтаж привода распашных автоматических ворот имеет свои особенности, когда учитывается:

Использование створочных упор, если автоматику применяют без концевых включателей;
Положение створки по отношению к столбу.

Помимо этого, автоматика обладает большим количеством электрических приводов и устанавливаемых параметров работы на плате. Это снижает вероятность того, что механизм будет правильно установлен людьми, не обладающими должным опытом.
К плюсам сооружения такого вида относят универсальность, прочность, а также долговечность работы. Механизм подобного сооружения прост и неприхотлив, ворота открываются со скоростью до пятнадцати секунд. К недостаткам можно отнести то, что наличием преград по ходу движения может привести к тому, что электропривод и сама автоматика дадут сбой, вследствие чего створки заклинятся. Чтобы автоматика для распашных ворот работала правильно, а электропривод не выходил из строя, нужно тщательным образом следить за отсутствием преград перед проемом.
Самым оптимальным способом предотвращения возможных сбоев в работе является осуществление профилактики. Все части, которые необходимо смазывать, с определенной периодичностью нужно собственными силами хорошо обрабатывать смазкой. Если автоматика отказывается работать, то не рекомендуется прикладывать усилия, чтобы открыть или закрыть створки. Если неприятность все же произошла, то к ремонту автоматического привода следует подойти со всей ответственностью.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Автоматика для распашных ворот

Распашные автоматические ворота используются не только для проезда на территорию землевладения, но и для заезда в гараж, парковку, складские строения. Наиболее распространенными являются ворота с автоматическим приводом, который позволяет открывать и закрывать их на расстоянии, например, не выходя из автомобиля. Положительный момент — тот факт, что автоматикой можно оборудовать уже построенные ворота, оснастив их приводом (линейным или рычажным), системой автономного электропитания и радио-пультом.

Автоматика для распашных ворот поставляется в обширном объёме , поскольку мы являемся официальным дилером мировых производителей (NICE, CAME, FACC, AN-MOTORS), и отечественных (Doorhan). Эти компании производят и поставляют на рынок автоматики электроприводы распашных ворот, радиоуправление автоматикой, автономные системы питания, устройства безопасности (фотоэлементы, сигнальные лампы).

Гаражные распашные ворота открываются при помощи привода, соединенного с электродвигателем, после получения сигнала с пульта дистанционного управления.

Современные радио-брелки, при помощи которых осуществляется управление распашными воротами, могут быть запрограммированы для открытия въезда в личный гараж и, например, офисную стоянку. Такая функция делает их применение чрезвычайно удобным.

Огромную роль имеет и механизм для распашных ворот, а именно источники его питания. Многие производители делают привод для распашных ворот с полностью автономным питанием (например, за счет энергии от солнечных батарей); другие поставщики предлагают конструкции с приводами, работающими от сети, но имеющими автономные аварийные источники питания.

Какова комплектация автоматики

Вариант комплекта привода для ворот распашного типа

Чтобы не создавать себе проблем при установке дистанционной системы, необходимо еще в магазине проверить правильность ее комплектации.
Обычно автоматика для распашных ворот включает в себя:

блок управления;
два привода, каждый из которых должен прикрепляться к одному столбу;
электронный пульт, посредством которого должно осуществляться управление воротами. Некоторые компании, комплектуют набор двумя пультами управления;
руководство по эксплуатации, включая инструкцию монтажа, схемы и чертежи.

К основному комплекту можно купить дополнительные элементы, такие как брелоки-передатчики, радиоприемник, сигнальную лампу, фотоэлементы, антенну. Брелоки будут полезны в том случае, если воротами управляют более двух человек. Установка сигнальной лампы необходима, если мимо ворот часто проходят люди. Она будет предупреждать о том, что ворота начинают открываться. Если ворота с калиткой, дополнительно потребуется приобретение электромеханического замка.

Еще более «умным» электронным устройством являются фотоэлементы. Они способны «видеть» объекты, которые находятся поблизости (в радиусе открывания и закрывания). Если, например, рядом случайно окажется какой-нибудь домашний питомец, или человек, автоматика остановит процесс открывания или закрывания. Процесс не возобновится до тех пор, пока обнаруженный ею объект не покинет поле действия.

Особенности устройства

Из особенностей распашных ворот выделяются:

традиционное крепление створок положительно сказывается на долговечности конструкции;
благодаря угловому соединителю исключается возможность провисания профиля;
специальное покрытие профиля, которое является защитой от ржавчины;
скрытые крепежи, благодаря чему обеспечивается красивый вид и снаружи, и внутри;
обширный набор расцветок конструкции.

Важная особенность устройств автоматики – расчет на ту или иную массу ворот.

Прежде, чем выбирать электропривод, учтите такие факторы:

Размер створок

Главный показатель электромотора – мощность, она рассчитана на габариты створок. Ориентируйтесь не на средние, а на максимально возможные величины. В другом случае оборудование без запаса прочностных характеристик, быстро выйдет из строя.

Например, если створка более 100 кг, а электродвигатель выбирается на 200 кг, она прослужит недолго. Особенно возрастет нагрузка на движок при ветрах. Запас по весу нужно выбирать трех-четырех кратный. В случае со 100-кг воротами это 600-800 кг. Эти автоматические системы дорогие, но вам не придется ремонтировать установленное устройство.

Частота открытий/закрытий

Обычный жилой дом вполне обеспечить привод с интенсивностью 30 процентов. Если автоматика выбирается для промышленных территорий, рассматривайте приводы до 50 процентов запаса на интенсивность.

Стоимость движка для распашных створок должна соответствовать особенностям мощности, прочности и надежности. При желании сэкономить умельцы выбирают самостоятельное изготовление автоматики. Для работ используются готовые профлисты и рычажная приводная система. Если распашные ворота и забор во дворе уже установлены, то необходимо чтобы при их работе была легкой, без трудностей.

Самостоятельное изготовление привода возможно со следующими узлами и запасными частями:

двумя поворотными движками доводчиками от Газели 3302 Катран с электроуправлением;
питающим кабелем с двужильным сечением 2,5мм, его длины должно хватить до точек установки блока питания и соединителей Wago -4 шт;
блоком питания – можно использовать компьютерный;
радиоканалом управления – настраивается при помощи простого реле – одно или двухканального;

Механизмы движков крепятся кронштейном из уголка 40-20 мм. Конструкция редуктора соединяется с верхней частью ворот при помощи рычага, который изготавливается из газовой опоры-стойки.

Если электромеханический привод покупный, перед установкой устройство переводят в режим ручного управления. Для этого используется ключ, который обычно прилагается к устройству. Такое действие облегчит смену положения штока. После этого переместите механизм до максимальной отметки и укрепите на опорах створки ворот.

Подведите электропровода и перейдите к испытательному этапу. Когда механизмы будут отлажены на нужное автозакрытие, оборудуйте ворота замком-шпингалетом. В случае затруднения работы электромеханики, с открытием створок можно будет справиться вручную,.

Автоматика самодельная

Гаражные ворота автоматические своими руками при желании можно сделать самому. К такому варианту прибегают люди, которые хотят сэкономить, или же самоучки. Данный процесс может оказаться вполне увлекательным и легким, если тщательно провести подготовку.

Привод для распашных ворот

Секционные гаражные ворота с электроприводом надо будет оснастить приводом. Он довольно важен для правильной работы системы.

Чтобы сделать правильный выбор, надо знать принцип работы. Давайте ознакомимся с ним поближе.

Подбираем привод для ворот

Итак:

Системы спутникового телевидения старого образца в своей основе имеют механизм поворотного действие. Он подойдет для установки.
Червячная передача работает по тому же принципу, что и привод.
Первый вариант при этом будет более выгодным, потому что для его работы хватает напряжения в тридцать шесть В.
Приводы, продающиеся в магазинах, действуют от сети в двести двадцать вольт. С точки зрения безопасности применение понижающего трансформатора также выгодно.
Во время усиления напряжения можно достичь ускорения работы створок ворот. Но долгое использование приведет к быстрому износу мотора.

Собираем устройство

Установка электропривода гаражных ворот довольно ответственный момент во всей работе конструкции. Если это сделать не правильно, тогда система не будет работать. Ворота не будут открываться или заедать во время движения.

Делаем правильную сборку
