Фаркоп своими руками

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Процесс изготовления фаркопа своими руками

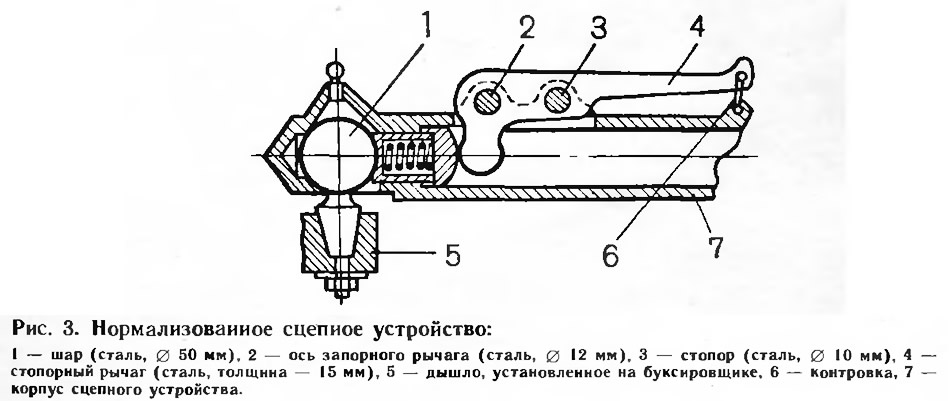

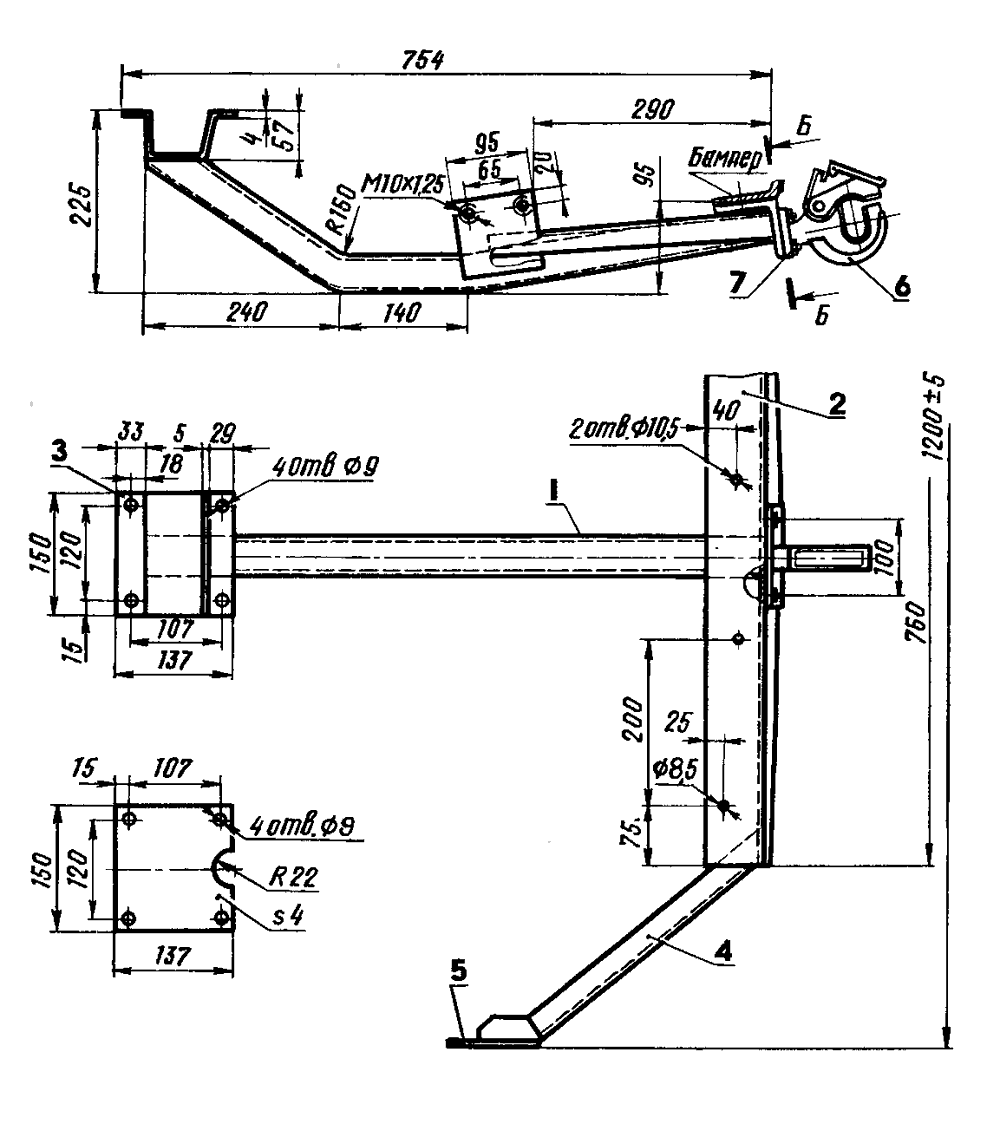

Схематическое изображение фаркопа для изготовления своими руками

Необходимо выполнить следующие действия:

  1. Демонтировать бампер автомобиля.
  2. Отогнуть в сторону обшивку с порога и внутренней части багажника, обнажив металл кузова.
  3. Отрезать проушины, приварить их к торцовым частям трубы.
  4. Просверлить монтажные отверстия в проушинах, по ним наметить и просверлить соответствующие отверстия в кузове автомобиля.
  5. В центре трубы приварить отрезок уголка с присоединительными отверстиями для сцепного крюка. Как вариант, приваривается отрезок трубки, в которую вставляется хвостовик сцепного крюка.
  6. Готовое устройство обрабатывается напильником, наждачной бумагой или шлифовальным кругом, установленным на болгарку.
  7. Затем фаркоп следует покрасить для защиты металла от коррозии.

После высыхания защитного покрытия фаркоп при помощи болтовых соединений устанавливается на заднюю нижнюю часть автомобиля.

Пошаговая инструкция сборки

При изготовлении тележки для мотоблока самостоятельно желательно осуществлять сборку элементов прицепа в определенной последовательности.

Сборка рамы

Для создания каркаса телеги обычно используют профильную трубу с подходящими размерами (можно использовать стальную трубу круглого сечения):

  1. Разрезать профильную трубу квадратного сечения по размерам согласно чертежу. Количество и параметры элементов подбираются в зависимости от предполагаемых размеров и грузоподъемности прицепа.
  2. С помощью сварочного аппарата изготовить прямоугольную раму из продольных и поперечных заготовок. Внутри нее предусмотреть вставку нескольких поперечных проставок для увеличения надежности дна кузова.

Установка оси

Ходовая часть является самой важной частью конструкции прицепа

  1. На концах оси установить ступицы колес и проваривать. Длина выбирается так, чтобы колеса не выступали за габариты кузова.
  2. Ось со ступицами на концах прочно приварить к раме.
  3. Установить колеса.

Кузов прицепа

Для обшивки бортов можно использовать листовой металл, профнастил, фанеру или деревянные доски.

  1. Вырезать элементы борта прицепа согласно чертежу и соединить их помощью сварочного аппарата (4 шт. высотой 30-50 см). Прикрепить их к основе кузова (с помощью сварки).
  2. Борта обшить стальными листами (можно приварить или прикрепить с помощью болтов). Для облегчения конструкции рекомендуется использовать профилированный стальной лист, толщиной 1,5 мм.
  3. Дно выложить оцинкованными листами и аккуратно привариварить по всему периметру.
  4. На задний борт приварить дверные петли и установить на раму. Это позволит откидывать его при выгрузке (при необходимости можно сделать откидными и боковины).
  5. Установить конструкцию, позволяющую зафиксировать откидной борт. Надежные запоры можно изготовить из стальной полосы, железного прута и патрубка. А можно из обычного шпингалета.

Сцепка и сиденье

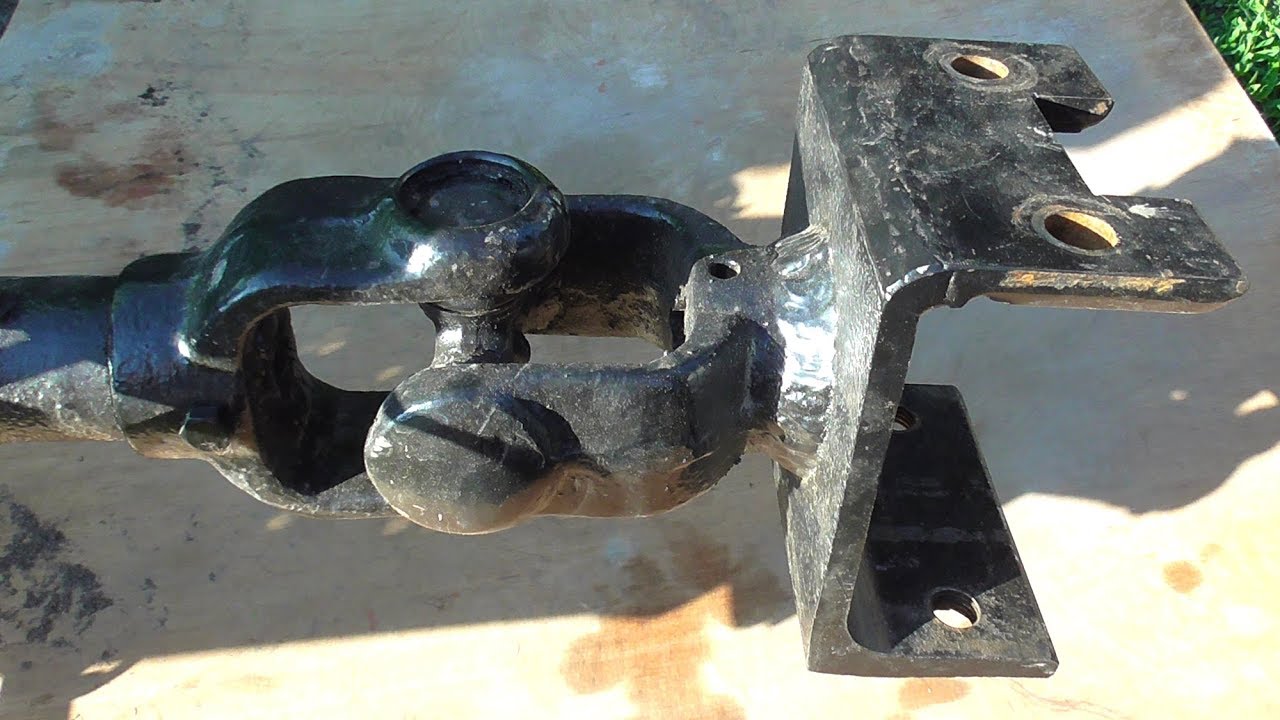

Прицеп соединяется с мотоблоком посредством специальной сцепки. Её размеры и конструкция могут отличаться в зависимости от модели мотоблока.

Работы по созданию сцепки выполняются в следующей последовательности:

  1. В месте соединения труб дышла вварить отрезок трубы диаметром 40 мм и длиной 100 мм.
  2. Внутрь трубы запрессовать два подшипника. Со стороны прицепа на трубу установить шайбу для фиксации оси прицепного устройства. Диаметр отверстия шайбы должен соответствовать диаметру оси прицепного устройства.
  3. Сформировать сцепку из профильной трубы квадратного сечения. Для этого просверлить сквозное отверстие под фиксирующий штырь (диаметр отверстия должен быть равен поперечным размерам штыря). Для более высокой надежности трубу можно усилить листом металла.

Ниже приведены несколько вариантов водительских мест для прицепа мотоблока.

Как сделать тормоза на прицеп для мотоблока

Сделанную своими руками тележку для мотоблока, в целях безопасности, рекомендуется оснастить стояночным тормозом.

Существует много вариантов создания тормозов для тележки, но как показала практика, самыми эффективными являются тормоза от мотоцикла.

Для изготовления тормозов на прицеп к мотоблоку надо иметь в наличии тягу, трос и металлический барабан от колеса мотоцикла. Схема ниже поможет собрать тормозную систему, останется только приделать ее к мотокультиватору.

Рисунок-схема тормозной системы

Порядок действий:

  1. Снять с диска тягу и трос.
  2. Сделать проточку диска.
  3. Одеть барабан на ступицу. Свободное пространство между выступами заполнить толстой проволокой.
  4. Проточенный металлический диск насадить на ось и закрепить втулкой (чтобы диск не проворачивался надо приварить к нему обрезок трубы).
  5. В конце надо сделать рычаг и подтянуть к нему трос (для контроля тормозной системы). Можно использовать любой рычаг от советского легкового автомобиля.

Как самостоятельно сделать прицеп для вашего мотоблока своими руками: подробно показано на видео:

Таким образом, изготовить телегу для мотоблока своими руками непросто, но при наличии оборудования и материалов вполне по силам каждому. А, согласно статистике, самодельная тележка обойдется как минимум в 2 раза дешевле заводского аналога.

Особенности самодельного прицепа

Решение сделать что-то своими руками обычно обусловлено несколькими нюансами:

  • нет денег на покупку заводского изделия;
  • есть собственные оригинальные идеи, которые хочется реализовать;
  • попытка эксперимента и проверка собственных сил;
  • отсутствие у производителей того, что нужно вам.

Если у вас не возникает сложностей с тем, как сварить несколько металлических элементов и как сделать или , тогда есть все шансы собрать автоприцеп своими руками. Но у меня есть несколько замечаний на этот счет. Советую их почитать прежде чем брать чертежи и начинать собирать конструкцию у себя в гараже.

Сначала о положительном. Сборка не такая сложная при наличии определенных навыков. Плюс вас ограничивает только ваша фантазия и реальные потребности или требования к прицепу. На этом, пожалуй, все.

Теперь переходим к реальным фактам касательно самодельных автоприцепов.

  • Все легковые прицепы обязаны соответствовать строгим нормам. Потому изготовление своими руками ограничивается довольно жесткими рамками;
  • Каждый узел должен проходить проверку на соответствие;
  • Согласно действующим законам, почти все элементы автоприцепы при самостоятельной сборке обязаны быть заводскими и иметь соответствующие документы о происхождении и подлинности;
  • По факту экономия на самодельных прицепах — это самообман, поскольку почти все придется покупать в магазинах;
  • Вам не удастся сделать конструкцию из мусора, скопившегося в гараже;
  • Дополнительной сложностью таких автоприцепов является их регистрация. О ней поговорим отдельно.

Но почему в стране действуют такие жесткие законы и нормы? Неужели правительство просто хочет лишить людей возможности делать что-то своими руками, заставляя покупать только заводские устройства?

Нет. Дело в другом. Основная масса самоделок характеризовались раньше, до вступления в силу таких ограничений, крайне низкой надежностью. Их собирали из чего попало, в результате чего подобные машины с прицепными конструкциями на колесах создавали реальную угрозу на дорогах, провоцировали аварии и ДТП. Нередко и со смертельным исходом.

В связи с этим было принято решение не о запрете на самодельные устройства, а о жестких требованиях к ним. Как по мне, это логично и очень правильно. Безопасность на дороге должна быть превыше любой экономии.

Давайте реально смотреть на вещи. Сегодня есть ряд производителей, которые официально производят и реализуют прицепы на российском рынке. Сопоставьте их цену со стоимостью отдельных узлов и агрегатов, которые вам понадобятся для сборки. Особой экономии вы не ощутите. Добавьте сюда такой момент как регистрация самодельного транспортного средства, и получите дополнительную головную боль.

Нет, я вовсе не отговариваю вас пытаться собирать автоприцепы самостоятельно. Есть и готовые чертежи, фото и видео руководства, по которым можно создать нечто необычное и качественное. Если вопрос только в желании реализовать свои задумки, то ничего плохого в изготовлении соответствующего всем нормам самодельного автоприцепа я не вижу.

Но если вы просто хотите сэкономить, у вас это вряд ли получится. И это факт. Потому я придерживаюсь идеи покупки автоприцепов заводского типа с рессорами, прошедшими все испытания, с конструкцией в соответствии с требованиями и прочими элементами, в надежности и безопасности которых я не буду сомневаться.

Сборка включает несколько основных этапов:

  • изготовление рамы, которая обеспечит прочность и надежность всей конструкции;

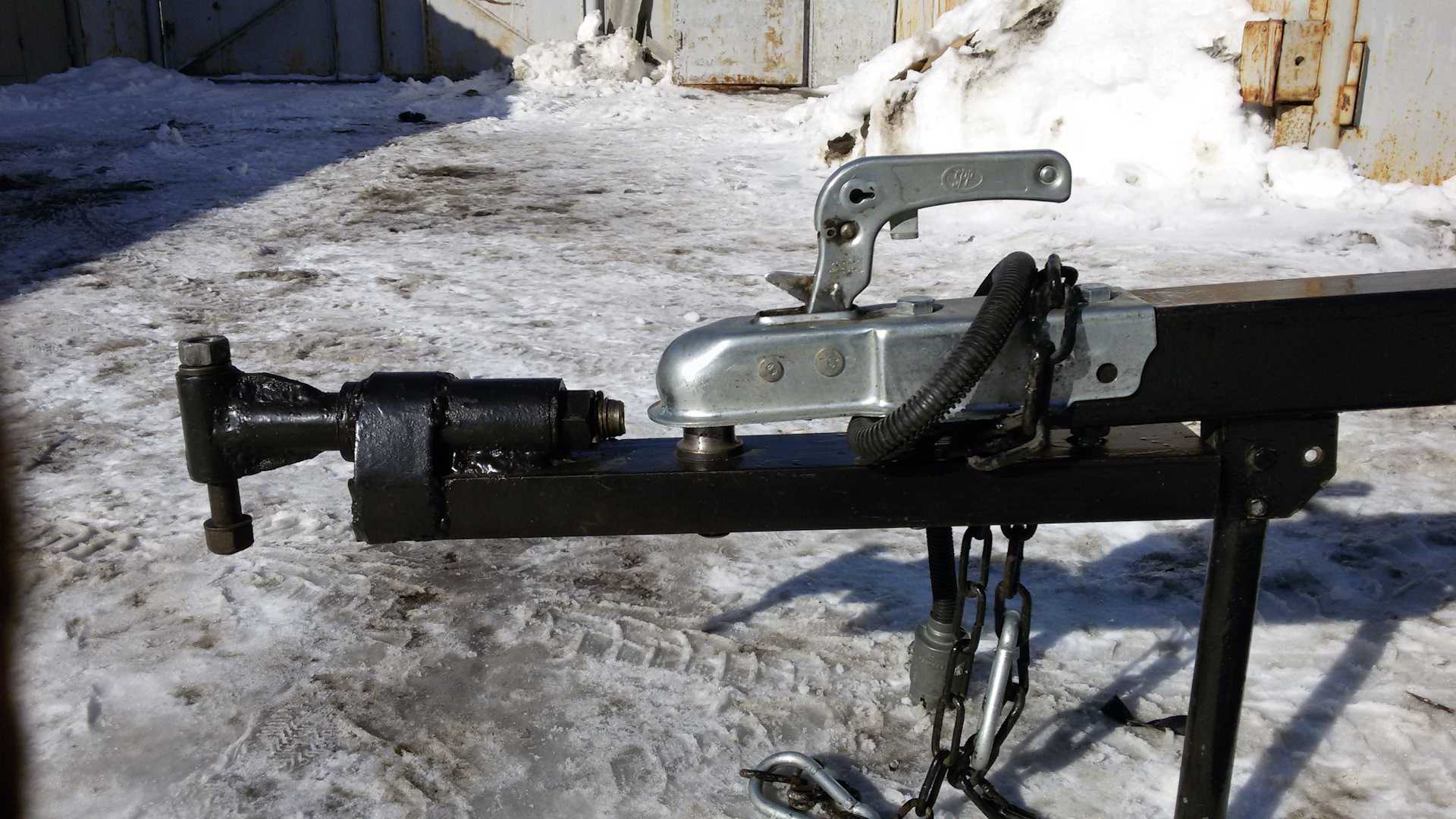

  • создание соединительного узла, то есть элемента, соединяющего прицеп с автомобилем;
  • сборка соединительной муфты для крепления прицепа к машине (фиксируется болтами или сваркой);
  • изготовление оси транспортного средства;
  • домкраты стабилизации — это не обязательные элементы, но улучшающие поведение конструкции на дороге;
  • создание днища и изготовление бортов;
  • выполнение электропроводки и подключение осветительных приборов.

Четко выполняя работу шаг за шагом, можно добиться отличных результатов и даже превзойти некоторые заводские решения.

Сборка прицепа для мотоблока

Перед тем как к мотоблоку прицепить автомобильный прицеп своими руками, надо разобраться с тем, как его сделать.

Сварочный аппарат — часто используется при создании самодельного прицепа

Необходимые инструменты

Прежде чем приступить к созданию мотоблочного прицепа, необходимо ознакомиться с перечнем инструментов, которые будут использоваться во время проведения работ.

Необходимо заранее подготовить следующее:

  • сварочный аппарат для соединения металлических компонентов конструкции;
  • болгарка и нарезные диски, которые будут использоваться для распиливания железных деталей;
  • инструменты для определения размеров прицепа для мотоблока — рулетка, линейка и угольник;
  • дрель для просверливания крепежных отверстий.

Также для создания прицепного устройства может понадобиться молоток, тиски и зажимы для сварки.

Вариант самодельного устройства

Какие материалы могут понадобиться

Перед тем как сделать прицепное устройство к мотоблоку, необходимо обязательно ознакомиться с перечнем материалов, которые можно для этого использовать. Например, раму делают из металлических труб, швеллеров, стальных балок и уголков.

Колесную ось изготавливают из металлических прутьев диаметром от 3-4 сантиметров. Его длина не должна быть больше 100 сантиметров. Прут нужно присоединить к опорам рамы.

Кузов изготавливается из обычных деревянных досок. Однако некоторые предпочитают пользоваться железными листами. Они позволяют сделать конструкцию более прочной.

Выбирая материалы для создания мотоблочного прицепа, не стоит забывать о колесах. Их можно снять с автомобилей или мопедов. Довольно часто используют задние колеса с мотоциклетных колясок.

Металлические трубы — нужны для создания надежного корпуса конструкции

Чертеж

Перед тем как начать собирать прицеп для мотоблока, необходимо создать его чертеж. Он нужен, чтобы определиться с габаритами устройства и его конструкционными особенностями.

Для начала необходимо разработать общий чертеж. На нем отмечаются:

  • колеса;
  • рама;
  • кузов;
  • кардан;
  • водило.

Затем необходимо разработать подробный чертеж рамы. На нем указываются ее габариты и расположение основных деталей. Также может пригодиться дополнительный чертеж водила.

Чертеж простой тележки для мотоблока

Ходовая часть

Собирая прицеп, особое внимание надо уделить его ходовой части. Для начала необходимо подготовить колесную ось. При этом колеса можно использовать любые

Однако для облегчения управления и повышения безопасности езды лучше пользоваться резиновыми

При этом колеса можно использовать любые. Однако для облегчения управления и повышения безопасности езды лучше пользоваться резиновыми.

Ось должна привариваться к шарниру и лонжеронам. При этом приваривать изделия надо в нескольких точках, чтобы крепление было более надежным. Для того, чтобы сделать крепление еще крепче, можно воспользоваться металлическими уголками.

Нельзя делать ось слишком длинной, так как из-за этого она может начать выступать за пределы кузова. Примерный чертеж сцепки универсальной для мотоблока

Кузов и обшивка каркаса

Создание кузова начинается с установки бортов. Передние и боковые необходимо соединить намертво, чтобы они не болтались. Задний борт устанавливают на петли и делают съемным.

Сборка съемного борта осуществляется в такой последовательности:

  1. Установка бортовой рамы.
  2. Подгонка металлического листа под габариты установленной рамы.
  3. Вырезание и установка бортового полотна.

После крепежа бортов необходимо установить днище. Его соединяют с основным каркасом при помощи сварки. Привариваться дно должно каждые 4-5 сантиметров. При желании можно дополнительно использовать заводские металлические болты.

Металлические листы – качественный материал, который часто используется для обшивки кузова

Другие детали конструкции

После того как будет завершено создание кузова и монтаж ходовой части, приступают к установке тормозов. На мотоблочный прицеп можно поставить тормозную систему автомобиля.

Чтобы сделать тормоза более надежными, устанавливается еще один фиксатор для рычага.

Выбор фаркопа

На автомобильном рынке в продаже есть множество разнообразных моделей. Все они подразделяются на несколько групп:

  1. Тип А. Необходим для транспортировки грузов, максимальный вес которых равен 1500 кг.
  2. Тип В. Грузоподъемность такая же, что и у предыдущего экземпляра, однако конструкция включает полуавтомат на гайке.
  3. Тип С. Это полуавтомат на эксцентрик с максимальной грузоподъёмностью в 1800 кг.
  4. Тип G и F. Грузоподъёмность – 2000 кг, отличаются количеством крепёжных отверстий к кузову и железно-кованой структурой.

Для автомобиля Renault Logan подходит вариант А. Что касается артикулов, то они следующие:

  • 8201555829 — поперечина;
  • 8201555830 — комплект крепежа.

Это интересно: Где находится предохранитель прикуривателя на Форд Фокус 2: рассмотрим основательно

Рекомендации по безопасности при использовании самодельного фаркопа

При использовании самодельного фаркопа для легкового автомобиля, необходимо соблюдать определенные рекомендации по безопасности. Это поможет избежать аварий и повреждений автомобиля, а также обеспечит безопасность окружающих.

Проверьте качество своей работы: перед использованием самодельного фаркопа, убедитесь, что он качественно изготовлен и надежно закреплен на автомобиле. Обратитесь за консультацией к опытным мастерам или инженерам, чтобы убедиться в правильности выполнения своей работы.

Учитывайте основные параметры: предварительно изучите технические характеристики вашего автомобиля и убедитесь, что самодельный фаркоп соответствует требованиям, указанным в руководстве пользователя.

Правильно распределите нагрузку: при установке грузового прицепа или других устройств на фаркоп, убедитесь, что нагрузка равномерно распределена и не превышает допустимые значения. Перегрузка фаркопа может привести к его разрушению и повреждению автомобиля.

Регулярно проверяйте состояние самодельного фаркопа: осуществляйте визуальный осмотр и проверку крепежных элементов фаркопа
Обратите внимание на любые трещины, коррозию или иные повреждения

В случае обнаружения проблем, немедленно проведите ремонт или замену фаркопа.

Правильно прицепляйте и отцепляйте груз: при прицеплении грузового прицепа или других устройств на фаркоп, следуйте инструкциям, указанным в руководстве пользователя
Устанавливайте и отключайте груз с осторожностью, чтобы избежать повреждений.

Соблюдайте дистанцию и скоростной режим: при движении с прицепом или другим устройством на фаркопе, соблюдайте безопасную дистанцию до других транспортных средств и учитывайте особенности управления автомобилем. Также соблюдайте рекомендации по скоростному режиму, чтобы избежать потери контроля над автомобилем во время движения.

Следуя этим рекомендациям, вы сможете безопасно использовать самодельный фаркоп для легкового автомобиля. Однако, помните, что использование самодельного фаркопа может иметь определенные риски, поэтому всегда рекомендуется обратиться к профессионалам для установки фабричного фаркопа, которые соответствуют стандартам безопасности и надежности.

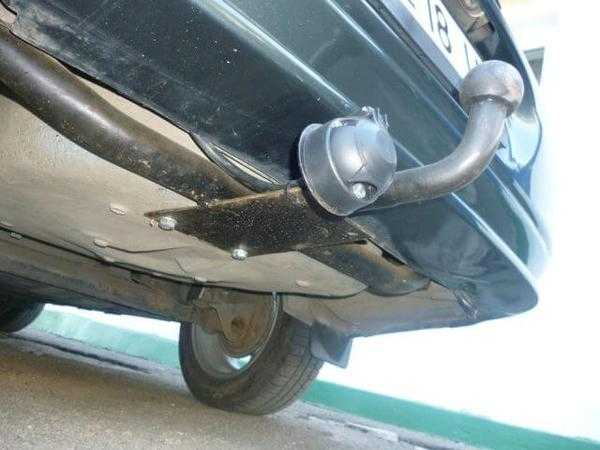

Как установить фаркоп

В стандартный комплект фаркопа входит все необходимое, вам остается только вооружиться крестообразной и плоской отверткой, а также накидными и торцевыми ключами. После этого необходимо загнать машину на эстакаду или яму. Хотя клиренс Логана позволяет использовать и кирпичи, с помощью которых вы немного приподнимаете заднюю часть авто.

Внимательно прочитайте, идущую в комплекте схему, если вы устанавливаете готовое ТСУ. После этого освободите багажник от ненужного хлама, особенно по бокам, и выполните следующие шаги:

  • Снимите подвесы глушителя, начиная с середины машины и заканчивая элементами, расположенными у самого «глушака». Чтобы детали легко снимались, используйте любой смазочный состав.
  • Отсоедините глушитель, оставив его на задней балке.
  • Найдите на лонжеронах в багажнике технологические отверстия, предусмотренные производителем, и вытащите из них заглушки. Для этого достаточно поддеть их плоской отверткой.
  • Найдите отверстия в лонжероне, которые спрятаны под защитной пленкой. Используя крестообразную отвертку, выдавите их внутрь багажника, так проще всего прорвать пленку. Повторите процедуру с противоположной стороны.
  • Соберите фаркоп, начиная с боковых пластин, к которым крепится центральная поперечная балка. При этом не затягивайте болты слишком сильно.
  • Отрегулируйте позицию шара. Этот элемент должен находиться только вдоль продольной оси машины.
  • Установите буксировочный крюк.
  • Установите площадку, предусмотренную для розетки.
  • Удостоверьтесь что все установлено ровно, после чего можно смело затянуть болты.

После этого можно вернуть глушитель на место. Однако при этом обязательно протрите обвесы, чтобы очистить их от смазки и прочих материалов. Остается только подключить розетку фаркопа.

В каких случаях установка запрещена

Правомерность эксплуатации легкового автомобиля, оснащенного фаркопом, регулируется сотрудниками Государственной Инспекции Безопасности Дорожного Движения. Если дополнительное оборудование установлено на машине не по правилам, или несет потенциальную угрозу жизни и здоровью участников дорожного движения, то, накладывается запрет на езду, на таком автомобиле. В соответствии с ПДД, машину с прицепным оборудованием нельзя использовать если:

  1. Монтаж выполнен не по правилам, было допущено серьезное вмешательство в конструкцию авто. При установке тяговых устройств, не предусмотренным производителем транспортного средства, деталь соединяют с кузовом авто с помощью сварки или саморезов, отверстия под которые делают самостоятельно. Однако это запрещено правилами дорожного движения.
  2. Прицепное приспособление сильно выпирает за пределы бампера. Это создает угрозу для сзади едущих машин, при столкновении, позади идущий транспорт получит гораздо больший урон.
  3. Неприспособленность машины к буксировке прицепов или трейлеров. Каждый автомобиль имеет максимальную грузоподъемность, на некоторых моделях, производители не предусматривают использование трейлеров или прицепов. Установка фаркопа, и его использование по назначению, может уменьшить срок эксплуатации авто, и привести к возникновению чрезвычайных аварийных ситуаций.
  4. Отсутствие нужных документов. При условии, что монтаж и тип прицепного оборудования, соответствует правилам, нужно обзавестись соответствующими документами, и поставить изменения в конструкции на учет. В противном случае такой тюнинг будет считаться незаконным.

Основные трудности самостоятельной установки

Подытоживая вышесказанное, установка фаркопа своими руками имеет следующие недостатки: •    даже при наличии штатных отверстий сложно найти ТСУ – законным требованиям в лучшем случае отвечает пару моделей; •    сложно выбрать подходящее устройство – мастер знает статистику поломок, характерные трудности эксплуатации и прочие неизвестные автолюбителям нюансы; •    проблемно разобраться в брендах – далеко не вся сертифицированная продукция от известных компаний действительно стоит заявленной суммы; •    не стоит рассчитывать на оригинальное оборудование под заказ – подобные модели монтировать нужно с особой осторожностью; •     есть риск ускорить необходимость капитального ремонта машины – сверление рамы обозначает, что металл остается без защиты от влажности. Остались вопросы по фаркопам? Задайте их нам!. Остались вопросы по фаркопам? Задайте их нам!

Остались вопросы по фаркопам? Задайте их нам!

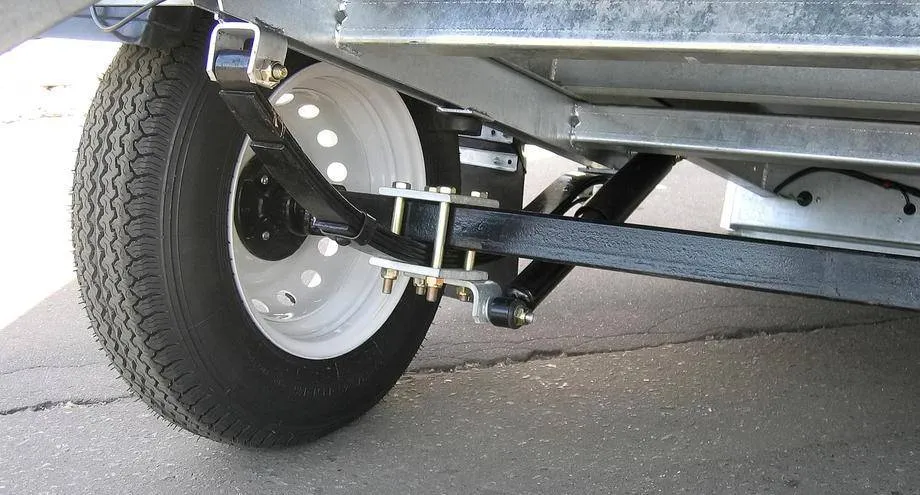

Процесс сборки оси для прицепа легкового автомобиля

На данный момент, если вы хотите собрать ость для прицепа, у вас уже должны быть подготовленные рама и колёса. Последовательность действий следующая:

  • Выберете балку (с круглым или квадратным сечением, какая вам больше приглянулась);
  • Далее соедините крепежом болтами или с помощью сварки ступичную ось с уже выбранной балкой. В основную трубу ступичная должна входить где-то на пару миллиметров;
  • Если ваш прицеп одноосный, то установите ось на расстоянии, что составляет 40% от длины вашего прицепа, от заднего борта. На этом этапе замеры необходимо производить с максимальной точностью;
  • После переверните прицеп так, чтобы дно было сверху, и убедитесь, что шпиндели вам не мешают;
  • Место установки оси нужно тщательно зачистить. Далее вымеряйте и поделите на два расстояние между втулками, после чего сделайте отметки;
  • Соедините ось с рамой точечной сваркой вдоль всей соприкасающейся поверхности;

Процесс сборки окончен. Остаётся лишь смонтировать борта с колёсами.

Также следует уточнить, что кроме рессорных и торсионных подвесок вы, как и многие мастера, можете поставить на ваш только изготовленный прицеп пружинно-амортизационного подвеску, что обеспечивает куда более мягкий ход.

Самодельна ось для автоприцепа готова.

Рекомендую следующее видео, где автор подробно рассказывает, как изготавливал свою собственную ось для прицепа:

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
