Правильный выбор и установка современных и надежных автоматических ворот

Шаг №3. Технологические характеристики, на которые следует обратить внимание при выборе гаражных ворот

Необходимо проверить, чтобы полимерное покрытие конструкции было устойчивым. Далее не забудьте уточнить способ оцинковки деталей конструкции: именно это во многом влияет на их устойчивость к коррозии, а, следовательно, на продолжительность срока службы гаражных ворот;

Следует уточнить вопрос о качестве полиуретанового наполнителя: не крошится ли пена при надавливании, не горит ли. Помните, что панели из дешевого и некачественного наполнителя не перенесут наших морозов — они попросту расслоятся, деформируются, а потом и вовсе могут перестать закрываться

Так что требуйте гарантию: только производители качественных панелей гарантируют, что расслоение панелей не произойдет как минимум в течение 10 лет;

Не забывайте, что основные потери тепла происходят именно на стыках между секциями через боковые, верхние и нижние щели, поэтому в качестве уплотнителя должен использоваться только износостойкий качественный полимер;

Уточните, имеются ли внутри панелей стальные пластины, ведь именно они играют немаловажную роль в создании дополнительной прочности и надежности крепления всех комплектующих;

Обязательно поинтересуйтесь, какой вид имеет профиль сопряжения секций между собой — именно от этого зависит Ваша защита от защемления пальцев;

Поскольку вес ворот, как правило, уравновешивается торсионными пружинами, не забудьте уточнить, есть ли в выбранных Вами воротах блокировочное устройств на случай, если эта пружина оборвется;

Не менее важно будет поинтересоваться показателями теплоизоляции гаражных ворот, надежностью защиты от промерзания в отдельных элементах конструкции, а также возможностью открывания ворот при возникновении снежных заносов;

Важным показателем является способность ворот противостоять попыткам их взлома. Здесь следует отметить, что поиск «непробиваемых» ворот вряд ли увенчается успехом: сегодня даже сейфы вскрывают, однако выдерживать попытки вскрытия хотя бы 10 минут, до тех пор, пока не приедет милиция, Ваши ворота просто обязаны

Полезную роль в этом могут сыграть замки-защелки и засовы в разных местах ворот, а также подключение их к общей охранно-сигнальной системе безопасности дома;

Ну и, наконец, уточняйте сроки гарантийного обслуживания Ваших гаражных ворот. Как правило, производители гарантируют, что если регулярно проводить профилактическую смазку подвижных соединений, замков и защелок, ворота прослужат как минимум 5-10 лет.

Основные правила выбора гаражных ворот

Гаражные ворота выполняют две важные функции — обеспечивают защиту и являются декоративным элементом экстерьера. По правилам, сначала выбираются ворота, а потом уже проектируется или перестраивается сам гараж.

Рама ворот может быть внутри гаража и снаружи

В первую очередь учитываются такие важные параметры, как размер и внешний вид будущих ворот, особенности проёма, тип монтажа и управления, а также требующиеся дополнительные аксессуары. Существуют государственные нормативы для выбора гаражных ворот. Согласно ГОСТу 31174–2003, для малолитражки или мотоцикла рекомендуются ворота шириной 1,80–2,20 и высотой 2 метра, а для габаритных авто ширина должна составлять не менее 480 см. Ну а для того чтобы подогнать размер гаражных ворот под имеющийся автомобиль, существует специальный алгоритм. К ширине одной машины (или сумме двух) прибавляем 45 см с обеих сторон, а по высоте это должна быть «высота машины плюс стандарт запаса». По ГОСТу это 2,3 – 2,6 метра.

Почти все компании также могут изготовить изделие нужного размера. Но есть и ограничения. Они касаются нагрузки, которую может вынести сама конструкция, а точнее рама ворот из стали или алюминия. Нагрузка не может превышать 15 килограмм на квадратный метр. Допускается ширина ворот до 5 м, а высота — до 3 метров.

Способы установки

Есть два способа монтажа гаражного полотна — в проёме и за ним. Если изделие предназначено для установки в проёме, то размер его должен быть меньше (точную цифру следует уточнить). Гаражные ворота, которые монтируются вне проёма, должны быть шире. Все размеры обычно регламентируются производителями.

Особенности управления автоматическими воротами через телефон

Самым популярным и удобным способом автоматического открывания ворот является использование мобильного телефона. Осуществляется это через GSM-модуль, который подключается к блоку управления и дает возможность управлять воротами.

Принцип работы заключается в следующем: в автоматическое устройство вставляется сим-карта любого оператора, в памяти которой прописываются телефонные номера пользователей, которые могут открыть ворота.

Пользователю нужно лишь позвонить на номер контроллера, который сравнит его с записанными номерами абонентов. Если такой там имеется, произойдет автоматическое открытие створок, иначе – контроллер сбрасывает звонок.

Обзор популярных производителей

Наибольшей популярностью в настоящее время пользуется автоматика следующих производителей:

1. Came (Италия). Компания поставляет полные комплекты, готовые к самостоятельной установке, для всех типов ворот. Основными преимуществами являются высокое качество продукции и простота использования. Из недостатков можно выделить необходимость обеспечения системы постоянным электропитанием, без перебоев и скачков напряжения, способных негативно отразиться на работе устройств;

Автоматика для распашных ворот из Италии

1. Nice (Италия). Качество выпускаемых систем несколько ниже, чем у предыдущего производителя. Однако достаточный запас прочности и более низкая стоимость автоматики привлекают большое количество российских потребителей;

Комплект для откатных ворот

1. DoorHan (Россия). Выпускаются модели для откатных и распашных ворот. Высокое качество и небольшая стоимость являются основными преимуществами производителя.

Привод рычажного типа, изготовленный компанией DoorHan

Монтаж автоматических систем можно произвести самостоятельно или доверить специалистам

При установке своим руками важно соблюдать все правила, рекомендованные изготовителем

Практические советы

Если вы решили на даче или дома установить конструкции, которые открываются внутрь двора, то применяется стандартная схема. Выбирая привод, многие используют линейный, он более надежный и занимает не так много места, в сравнении с рычажной системой.

При выборе открывания изделий наружу, можно также использовать два вида автоматики. Но опять-таки линейная более надежная. Ее монтируют внутри проема. Однако стоит учитывать, что она с каждой стороны занимает около пятнадцати сантиметров проема.

Если вес конструкции небольшой и створки неширокие, тогда целесообразно поместить автоматику вверху конструкции. Визуально нарисуйте для себя схему стандартной установки привода, только повернутую на 90 градусов.

Как установить распашные ворота?

Вначале устанавливаются столбы, их можно выполнить из кирпича, в центральную часть помещается труба 100*100, если нет такой возможности, можно использовать швеллер.

Если столбы металлические, то необходимо вырыть ямы, глубиной не менее 0,5 метра, и поместить в них опору, затем заполнить углубления бетоном со щебенкой. Это делают для прочного закрепления опоры в грунте. Также в качестве опоры можно применять свайный метод.

К швеллеру или трубе приваривают арматуру и делают три вывода, чтобы закрепить профильную трубу к столбу, её размер должен быть 60*30. К трубе присоединяют петли путем сварки, также закрепляется закладной элемент для приводов, их высота составляет один метр.

После того как столбы будут полностью подготовлены, к закладным элементам присоединяют трубу 60*30 с помощью сварки по всей высоте опоры. Затем к трубе приваривают петли для крепления створок.

Далее необходимо выполнить каркас ворот, для этого трубы очищают от ржавчины и грунтуют, их размеры 50*50 или 60*30, а внутренний элемент, к которому прикрепляется профнастил 40*30.

Труба размерами 40*20 прикрепляется к середине элемента 50*50 с помощью сварки, так будет удобнее зашить профнастилом, при этом он будет лежать на одном уровне с каркасом.

Затем ворота устанавливают на петли, открывание и закрывание должно выполняться легко. Перед установкой ворот необходимо приобрести автоматическую систему для них.

Этапы работы

Для получения хорошего результата необходимо чётко придерживаться пошаговой инструкции.

Для начала устанавливаются опорные стойки. Во избежание искривления стоек глубина, на которую они должны быть опущены в землю, должна составлять не менее 1 метра.

Устанавливать стойки необходимо в такой последовательности:

1. Разметить место для установки.
2. Выкопать 2 ямы глубиной минимум 1,3 м и шириной в 0,6 м.
3. На дно ям насыпать мелкого щебня толщиной 15-25 см.
4. Установить и выставить по уровню опоры.
5. Залить бетоном.

Сварка створок осуществляется в несколько этапов:

1. Нарезается профиль согласно размерам в чертеже.
2. Зарезать в профиле концы под углом 45° в элементах, создающих основной прямоугольник.
3. Конструкция сваривается.
4. Привариваются остальные элементы середины.
5. Привариваются петли.
6. Все сварные элементы зачищаются болгаркой.
7. С помощью болтов крепятся профильные листы, конструкция зашивается.

После приварки противоположных петель на столбах и установки ворот можно переходить к монтированию автоматического механизма.

Для владельца дачного участка, который умеет работать такими инструментами, как сварка и болгарка, сделать ворота несложно. Но более сложная процедура — автоматизация процесса. Не все домовладельцы рискуют самостоятельно делать автоматические ворота, боясь сложных электрических механизмов. Тем не менее, изготовить автоматизированные ворота несложно. Главное – желание и соответствие веса ворот, надёжности механизма и опорных столбов.

Как сделать актуатор самостоятельно

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

• винтовые домкраты;
• приводы спутниковых антенн;
• электромоторы с усилием от 120 Н;
• стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

• профильные трубы;
• лист стали толщиной 4 мм;
• два винтовых домкрата;
• два стеклоочистителя от автомобиля;
• шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

• болгарка с дисками по металлу;
• сварочный аппарат, маска, электроды;
• электрическая дрель.

Последовательность сборки:

1. Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
2. Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
3. Болгаркой срезают основание подъемного механизма.
4. Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
5. Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
6. В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
7. На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
8. Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
9. По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
10.  Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Принцип работы устройства

Модель электрического привода.

Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:

масса двери; величина створок; частотность применения электрического привода; сила ветра.

При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:

осмотре ворот распашного типа; выявлении и устранении неполадок в процессе монтажных работ.

Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.

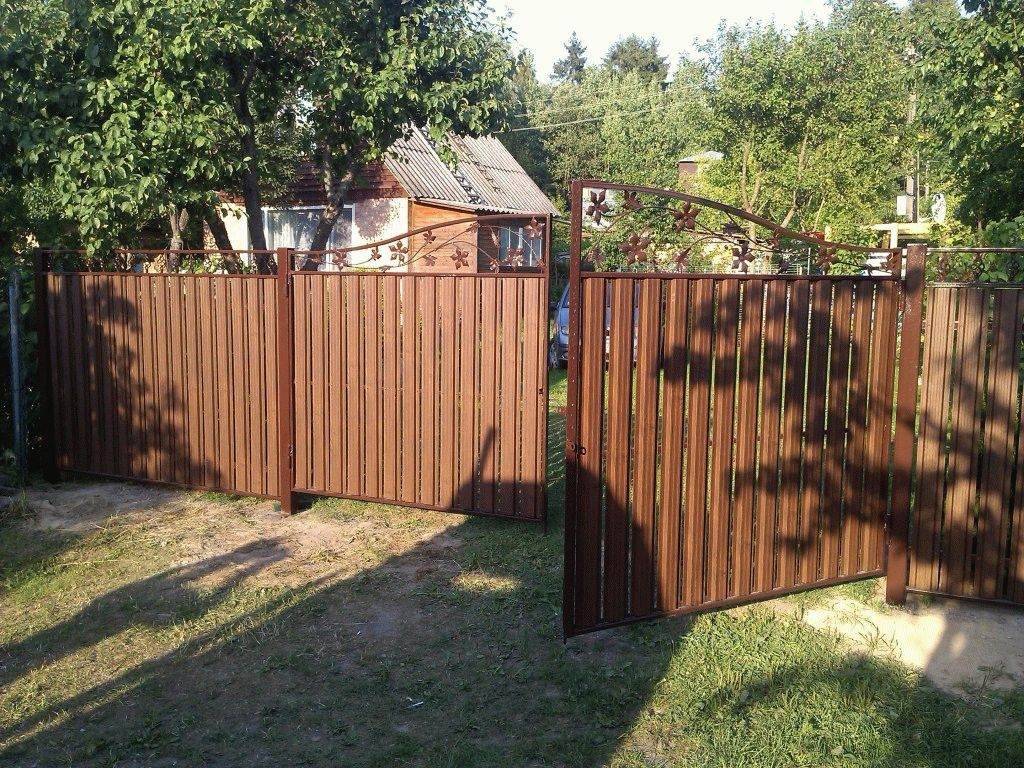

Как сделать распашные ворота своими руками?

Первым делом необходимо определиться с размерами будущих ворот, а также с материалами, из которых они будут изготовлены. Хотя сам процесс создания ворот от того, какой выбран материал, никоим образом не зависит.

Основная конструкция ворот с распашными створками предполагает наличие таких элементов, как:

• рама, которая является основой будущих ворот, поэтому для ее изготовления чаще всего выбирают металл, реже – дерево; материал для обшивки рамы – от него напрямую зависит, какая толщина металла понадобится для рамы (в зависимости от веса обшивки);
• петли нужно выбирать особо тщательно, так как они должны не только выдерживать вес всей конструкции, а и ежедневную нагрузку при открытии-закрытии ворот;
• замки, задвижки (в зависимости от индивидуальных требований).

Условно работы по созданию распашных ворот можно разделить на 3 этапа

• установка столбов, на которых в будущем будут крепиться створки ворот;
• изготовление самих ворот;
• навешивание ворот на петли, расположенные на столбах.

На первый взгляд, ничего сложного и непонятного в процессе создания ворот нет. Главное правильно произвести расчеты и подобрать материалы. В этом деле поможет составление чертежа, на котором нужно указать размеры и то, как будут располагаться основные детали будущей конструкции.

Створки ворот обычно имеют одну поперечную перекладину, но при необходимости можно дополнительно использовать диагональные (для усиления).

При изготовлении рамы для распашных ворот важным моментом является соблюдение углов, от этого зависит правильность всей конструкции в целом. Если нет достаточного опыта сварочных работ, лучше этот этап доверить специалисту.

Наиболее длительным процессом является установка столбов. Причем много времени занимает не сама установка, а то, что им нужно выстояться. Это необходимо для того, чтобы раствор застыл, и столбы не ушли в сторону после навешивания на них створок. Иногда для этого может потребоваться около недели времени. Но в данном деле спешка не нужна, иначе вся работа может быть напрасной.

В последнее время часто устанавливают распашные ворота с электроприводом. Данный вариант более сложный и для обеспечения правильной работы потребует некоторых специальных знаний.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

1. Профильные трубы с сечением 60х30, 40х30 мм;
2. Швеллер или профильная труба размерами 100х100 мм;
3. Материал для обшивки. Это может быть дерево, профнастил и т.п.;
4. Арматура диаметром 14 мм;
5. Электроды;
6. Кирпич;
7. Раствор из цемента, песка и щебня.

Инструменты:

1. Лопата;
2. Сварочный аппарат;
3. Болгарка;
4. Уровень;
5. Измерительный инструмент;
6. Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

Монтаж автоматики для распашных ворот: основные правила и нюансы

Имеется множество вариантов производства воротных сооружений для въезда и выезда. Одни предпочитают откатные ворота, другие – распашные. Сегодня как раз речь пойдет о втором варианте.

Распашные конструкции могут выглядеть привлекательно и благородно. В качестве обшивки сооружения может быть использован любой материал: древесина, сталь, профлист, пластик и сэндвич-панели.

Для большего комфорта при эксплуатации современные ворота оснащают автоматическим механизмом. Произвести монтаж такой конструкции можно самостоятельно, но нужно владеть знаниями и опытом. Лучше в такой ситуации поручить дело специалистам. А мы представим нашу обзорную статью как инструкцию для тех, кто все же хочет попробовать свои силы.

Выбор автоматики

Прежде чем приобретать автоматику, нужно выбрать сами ворота, которые бы устраивали по своим характеристикам при эксплуатации в заданной сфере применения.

Привод на автоматические гаражные ворота должен выбираться с учетом следующих моментов:

• ширины полотна, его направления при открытии;
• материала и размера столбов, если они предусмотрены при монтажных работах;
• запаса по техническим характеристикам;
• запаса по весу в 3-4 раза больше исходной массы конструкции;
• частоты эксплуатации;
• стоимости, на которую можно сориентироваться с учетом подходящих условий эксплуатации и необходимого запаса прочности.

Автоматика по методу усилия бывает двух видов: линейная (которая в зависимости от принципа работы подразделяется на червячную и гидравлическую) и рычажная.

Линейная

Этот тип автоматики применяется только для распашных ворот (в основном – гаражных), состоит из нескольких навесных активаторов (держателей), которые изменяют свою длину при открывании конструкции.

Червячная. Состоит из электродвигателя, редуктора, червячной передачи. Применяется для небольших ворот частного назначения. Преимуществом являются невысокая стоимость, надежность.

Гидроприводы. Автоматика смонтирована внутри корпуса, состоит из электродвигателя, насоса, гидравлического цилиндра. Преимуществами являются: простота преобразования энергии движущейся жидкости, более длительный, чем в червячной автоматике, срок эксплуатации.

Рычажная

Несмотря на доступные цены и надежность, линейная автоматика устанавливается не на все типы ворот. Поэтому наряду с линейными востребованы рычажные системы, состоящие из электромотора с редуктором, дополненным рычагом. Этот электропривод надежнее других автоматических устройств защищает от взлома, используется на больших и мощных воротах.

Распашные ворота с пультом управления

Конструкции с мотором устанавливаются нашими специалистами при въезде на территорию, а также в качестве пропускной конструкции в гараже. Особенностью использования двустворчатого или одностворчатого изделия является наличие свободного пространства по одну либо обе стороны от въезда. Открытие производится с пульта управления, что, безусловно, удобно, а в случае с перебоями в питании электромотор переводится в ручной режим открывания.

Преимущества установки:

• Низкая стоимость в сравнении с иными автоматическими системами.
• Простота установки и обслуживания в силу отсутствия множества механизмов и необходимости их регулировки, необходимо только периодическое сервисное обслуживание.
• Длительный эксплуатационный срок.
• Широкий модельный ряд и множество вариантов по наполнению стальных профилей в зависимости от предпочтений заказчика.
• Возможность размещения калитки в полотне без оборудования отдельно стоящего пешего входа.

Для подбора оптимальных параметров, материала, осуществления консультации на месте предлагаем выезд замерщика.

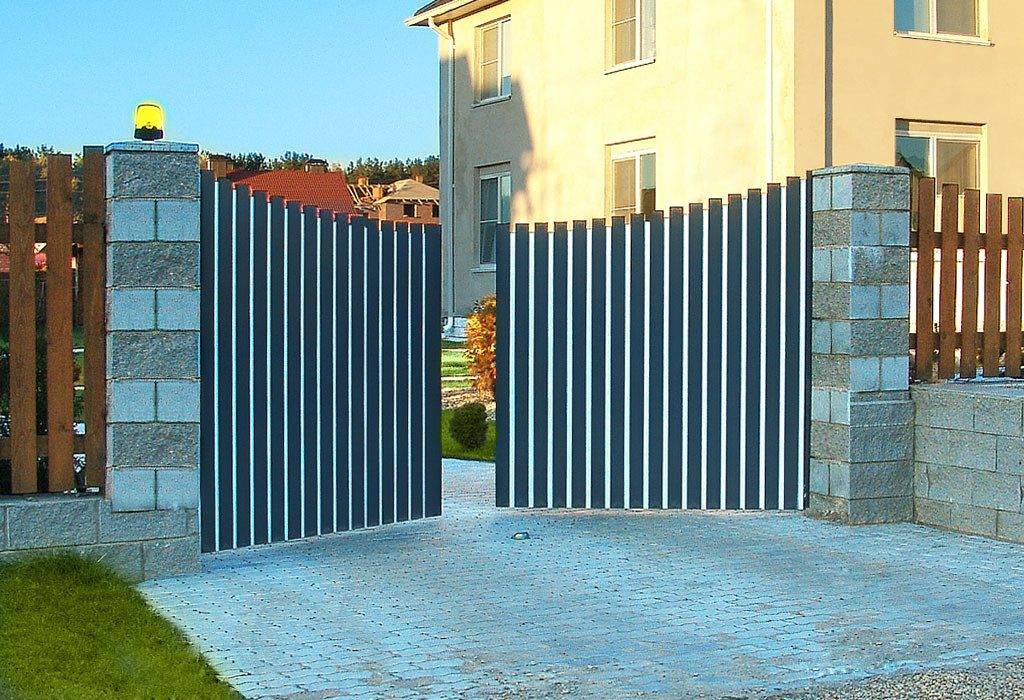

Автоматика для распашных ворот

Автоматика для распашных ворот является одной из наиболее распространенных. Комплект включает в себя пару створок, которые устанавливаются на столбах по обеим сторонам от проема. Получив сигнал, комплект устройств приводится в движение 2 электроприводами — и створки открываются наружу или внутрь.

Бывают случаи, когда обстоятельства и конструкция проема не позволяют установить там комплект откатных ворот. Это случается как при обустройстве гаражей, так и промышленных цехов. В любом случае распашные створки и комплект современной автоматики сделают попадание вашего авто в гараж более быстрым процессом. Кроме того, ворота данного типа очень легко устанавливаются (в отличие от подъемных, поворотных или сдвижных/раздвижных).

Автоматика для распашных ворот: контроллер приводы и электроника

Также одним из неоспоримых преимуществ распашных створок является их многообразие. Сейчас в роли основного материала для таких изделии могут выступать алюминий, сэндвич-панели и высокопрочная сталь — все зависит от потребностей и вкусовых предпочтений заказчика. Если вы не знаете, какую именно модель автоматики следует выбрать для своего гаража, можете посмотреть фото уже установленных систем. Автоматика для распашных ворот видео также может дать представление о том, как устанавливаются и функционируют такие створки. Фото и видео можно найти на этой странице.

Стоит отметить, что распашные электрические створки являются одними из наиболее надежных. Если вы во время их установки тщательно следовали инструкции, изделие сможет длительное время прослужить в любых погодных условиях. Инструкция также всегда содержит правила техники безопасности при эксплуатации устройства. В ней можно прочитать, как пользоваться пультом дистанционного управления, а также как правильно настроить работу распашных створок на нужный вам режим.

Основные ошибки при выборе механизма

Большинство покупателей пытаются сэкономить на автоматике для распашных ворот, но необходимо учитывать низкое качество и сроки службы системы

Хорошая система будет стоить не дешево, но и срок службы у неё большой.
Некоторые приобретают систему, учитывая только вес ворот, не уделяя внимание остальным параметрам. Поэтому при сильном ветре ворота будут проблемно совершать движения, и быстро выйдут из строя

Перед приобретением автоматики, необходимо провести вычисления с учетом нагрузки ветра.
Нужно обратить внимание на систему европейского производителя с низкой ценой, доставка может быть дорогой, поэтому покупка такого механизма не поможет сэкономить, а цены на запчасти окажутся высокими. Поэтому стоит приобретать автоматику распространенного производителя, чтобы в случае поломки можно было без трудностей купить нужные запчасти.

Автоматика для ворот своими руками

Самодельное управление автоматическими распашными воротами

Для изготовления привода потребуются две каретки от велосипеда с ведущими звездочками.

Шаг 1. Велосипедная рама обрезается таким образом, чтобы вертикальная труба, исходящая из оси, выступала над звездочкой на 2-3 см.

Шаг 2. С одной стороны нужно снять лишь педаль, в то время как с другой дополнительно снимается шатун.

Таких звездочек потребуется две штуки, главное, чтобы они были одного размера и с одинаковым шагом зубьев (для привода будет использоваться одна цепь).

Шаг 3. Каретки привариваются к верхней части рамы

Важно, чтобы звездочки, расположенные по углам, находились друг напротив друга. Шатуны располагаются параллельно раме, а штанги, соединяющие их с воротами, подбираются в соответствии с размерами звездочек

Когда последние вращаются, штанга, соединяющая створку ворот с шатуном, заставит полотно двигаться.

Шаг 4. Цепь надевается на звездочки. Это нужно сделать перекрестно, чтобы они вращались в противоположные стороны. Для изготовления такой цепи потребуется сразу несколько велосипедных цепей – их соединяют друг с другом.

Цепь нужно хорошо натягивать, но даже после этого она будет провисать и, следовательно, соскакивать. Во избежание этого к раме приваривают еще пару металлических полос, которые будут поддерживать цепь и одновременно служить направляющими. Есть и другой вариант – зафиксировать широкие ролики, чтобы по ним двигалась цепь.

Автоматика

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание внутрь

Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

Распахивание наружу

Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного привода для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.

Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.

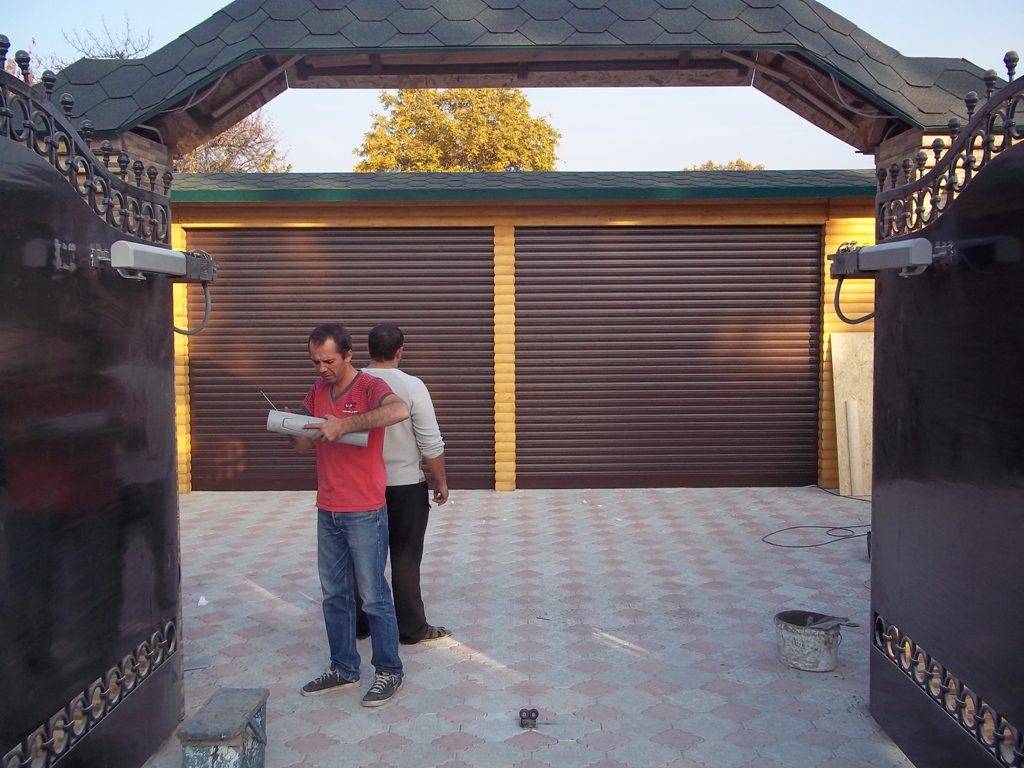

Установка приводов распашных ворот

Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения

Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы

От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.

Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.

К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.

Защитные элементы устанавливают на конкретной высоте на стойках

ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон

Но про эти детали поговорим подробнее ниже.

После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.

Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.

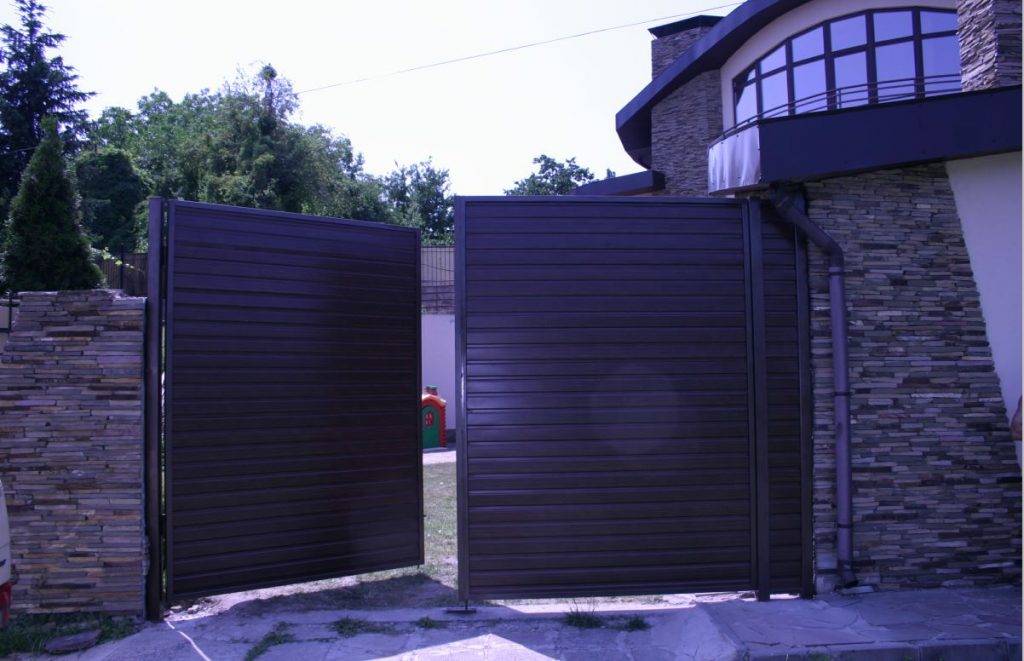

Открывание створ внутрь двора

Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.

При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.

Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.

Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.

Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре

При этом важно придерживаться характеристик, рекомендуемых производителем

У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.

Электроприводная система сможет работать полноценно только, если:

• Соблюдены перечисленные условия установки;
• Сооружение установили четко вертикально и горизонтально.

Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.

Распахивание створ ворот на улицу

При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.

Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.

Как установить автоматические ворота: полезные советы

Автоматические ворота пользуются особым успехом в современном мире, ведь они не только надежны, практичны, но еще и роскошны, а ведь о такой конструкции мечтают многие хозяева. Но вот сделать правильный выбор автоматических ворот не так просто, как кажется, ведь необходимо соблюсти некоторые тонкости и нюансы.

Итак:

• Линейная автоматика, как правило, работает по принципу движения штока, сегодня такая конструкция востребована и популярна.
• Рычажной привод, напоминает согнутую в локте человеческую руку, которая соединяется подвижным шарниром.
• Если эти варианты вам не подходят, то можете воспользоваться подземным приводом, он славится тем, что можно скрыть автоматику, тем самым сохраняя при этом эстетичный внешний вид ворот в целом. Конечно же, этот вариант является наиболее распространенным, но вы должны осознавать, что стоят они недешево.
• Если вам никогда не выпадала возможность наблюдать за работой таких механизмов, то вы можете сделать это, посмотрев видео ролики на сайтах, тогда можно понять, что действительно они уникальны.
• Сегодня создано громадное количество организаций, которые и занимаются продажей расходных материалов, ворот от лучших производителей, так что, всегда можно приобрести конструкцию, которая будет отличаться высоким качеством и долговечностью.

• Сегодня многие желают приобрести распашные ворота, по той простой причине, что они славятся простой конструкцией, более того идеально подходят для реализации идеи, связанной с их установкой. Ведь произвести работу можно своими руками, если соблюсти всего лишь некоторые этапы работы.
• В самом начале нужно изготовить крепежную раму, каркас, обшивку ворот, после чего нужно заниматься изготовлением петель, запоров и замков (см. Как выбрать гаражный замок: варианты и правила выбора). Поверхность ворот красится, делается это для того чтобы предотвратить образование коррозий и различных повреждений.
