Простая желонка своими руками: чертежи и фотографии

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

• металлическая труба, которая будет выступать в роли корпуса;
• клапан;
• аппарат для сварки;
• трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

• обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
• масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

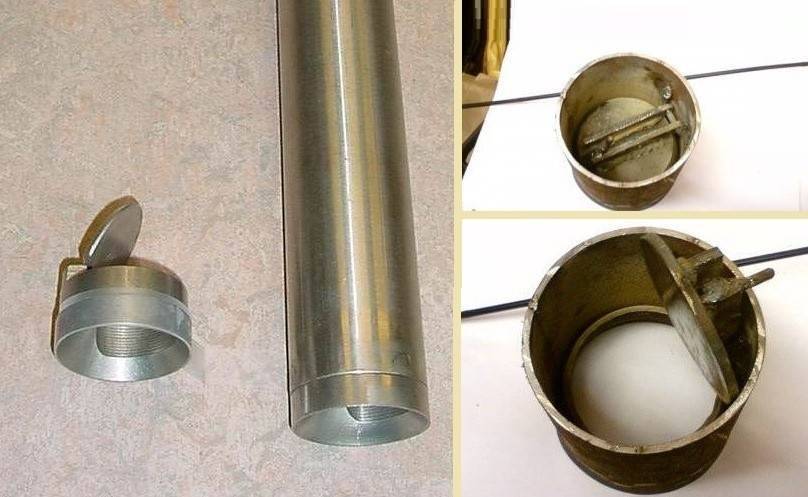

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

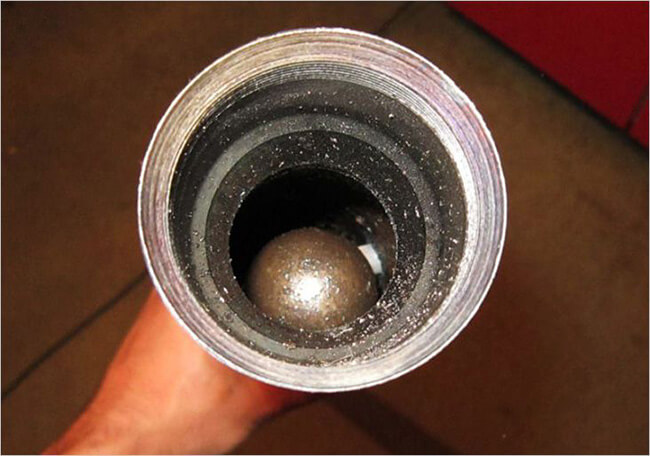

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.

Что понадобится для изготовления желонки

• Отрезок толстостенной (от 3 мм) трубы. Его длина варьируется от полуметра до 2,5 – 4 м. Рекомендуемое сечение – примерно на 25 мм меньше, чем диаметр ствола скважины.
• Еще один кусок трубы для изготовления башмака (если выбрана именно такая конструкция желонки).
• Металлический шарик. Проще всего подобрать из состава какого-нибудь механизма б/у, хотя можно и изготовить на станке. Но это уже в специализированную мастерскую, к профессионалам. Даже если дома и имеется мини-станок, то своими руками эту деталь не выточить, так как возможности бытового оборудования ограничены. Дело в том, что диаметр шарика должен быть примерно в ¾ от величины сечения скважины. Иначе приспособление не обеспечит эффективной очистки ствола.

Как сделать бур своими руками

Любой умелец может самостоятельно сконструировать уникальную машину для бурения из имеющихся у него материалов и подручных средств. Однако для сборки нужны хотя бы основные умения обработки металлов и навыки слесарных работ.

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Изготовление шнекового бура

Для изготовления аппарата такого вида потребуется труба с толстыми стенками, стальной диск диаметром будущей скважины и толщиной не менее 6 мм. Если нет стального диска, его можно заменить диском от циркулярной пилы того же размера.

К трубе приваривают острый стальной наконечник, при его отсутствии просто затачивают край трубы до получения остроты. Затем диск режут на половины. Края этих половин подтачивают до получения зубцов.

Обе части диска приваривают к трубе, отступив от заостренного края трубы с разных сторон на 13 см под углом 65 градусов. Угол между получившимися винтовыми частями должен быть равен 40 градусам.

Винтовой аппарат более сложен в изготовлении. Здесь потребуются стальные полосы, которые прикрепляются к трубе витками.

Сборка ложкового бура

Если планируется бурение скважины на подвижных грунтах с мягкой почвой, лучше всего использовать самодельный ложковый бур. В таком случае разрыхление почвенного слоя будет проводиться донной и боковой поверхностями конструкции.

Прежде всего, необходимо подготовить чертежи и все необходимое. Для изготовления бура такого вида нужны: толстостенная труба со стенками более 5 мм, сварочный аппарат, слесарные инструменты.

По продольной стороне трубы пропиливают широкий разрез. Ширина этого разреза напрямую зависит от вида грунта. Чем меньше рыхлость почв, тем срез должен быть шире, и наоборот. Трубу выравнивают и расширяют, придавая ей форму ложки. Работа ведется при помощи молота и лома. Кромки обтачивают, внизу конструкции прикрепляется сверло. В верхней части трубы устанавливается штанга со сдвигом на 1 см к оси трубы.

Изготовление ударно-канатного бура

При ударном способе бурения скважины применяются два инструмента: острая труба и желонка. Для желонки нужен прочный сплав, устойчивый к повреждениям и деформации. Лучше всего подойдут сталь и чугун. Такие буры пригодны для разработки водоносных жил глубиной до 10 метров.

Для конструирования потребуется труба длиной около 85 см и диаметром 6 см, шар из стали диаметром 4 см, шайба, металлическая решетка из прутьев. Шайбу плотно фиксируют на конце трубы. Размер седла должен соответствовать диаметру шара. Сверху трубы приваривается решетка. Она препятствует выпадению шара. Здесь же прикрепляется дуга из металла для установки желонки на трос или прочный шнур. Чтобы конструкция была более прочной и эффективной, на нижнюю часть желонки можно присоединить зубья для разрыхления грунта.

Первая чистка компрессором сразу после бурения

Как только скважина пробурена – ее сразу надо прочистить, потому что в трубы из водоносного слоя будет поступать не только вода, но и весь мусор, который в ней находится. Установленные фильтры не могут задержать самые мелкие частицы, от которых вода становится мутной и непригодной для питья. В зависимости от глубины скважины процесс промывки после бурения может занимать от 10 часов до нескольких недель.

Если бурение производили специалисты, то они и промывают систему, используя установку для промывки. В случае, если скважину бурили сами, очищать ее от грязи придется тоже самостоятельно. Для этого вам понадобится компрессор мощностью не менее 12 атм и несколько труб, которые надо соединить между собой и вставить в скважину так, чтобы они достали до дна. При этом диаметр труб должен быть меньшим, нежели диаметр скважины, чтобы между ними было пустое пространство.

Компрессор загоняет воздух в скважину под высоким давлением, поэтому грязная вода может вылетать с высокой скоростью и забрызгивать все вокруг

Рассмотрим пошагово, как самостоятельно прочистить скважину с помощью компрессора:

1. Вставляем трубы в скважину. Верх желательно укрепить веревкой, потому что под большим давлением воды конструкцию может выпирать наверх.
2. Надеваем на трубу вакуумный переходник, закрепив его саморезами.
3. Накачиваем компрессор до максимального давления.
4. Надеваем шланг компрессора на переходник.
5. Включаем агрегат и весь воздух выпускаем в скважину.
6. Несколько раз повторяем прокачку.

Воздух под силой давления будет выталкивать грязную воду через межтрубное пространство. Поэтому не удивляйтесь, если все вокруг будет залито грязью.

Если с помощью воздуха вы не добились чистоты воды, повторите процедуру, заменив продувку воздухом на промывку водой, использовав ту же систему труб с переходником. Для этого найдите какую-нибудь большую бочку, поставьте ее рядом с компрессором и заполните водой.

С помощью водяного компрессора забейте эту воду под максимальным давлением в скважину. Но будьте осторожны, потому что на вас полетят кучи грязи, выталкиваемые этой водой. Прочищайте скважину до тех пор, пока емкость не осушится. Затем следует повторять промывку, пока из межтрубного пространства не перестанет выбрасываться грязь.

С помощью продувки и промывки проводится очистка скважины от ила либо песка. Но солевые отложения на фильтре таким способом не выбить.

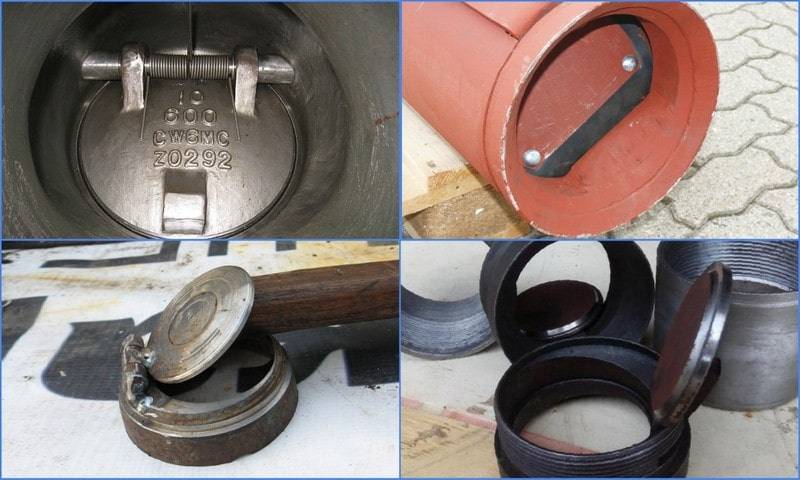

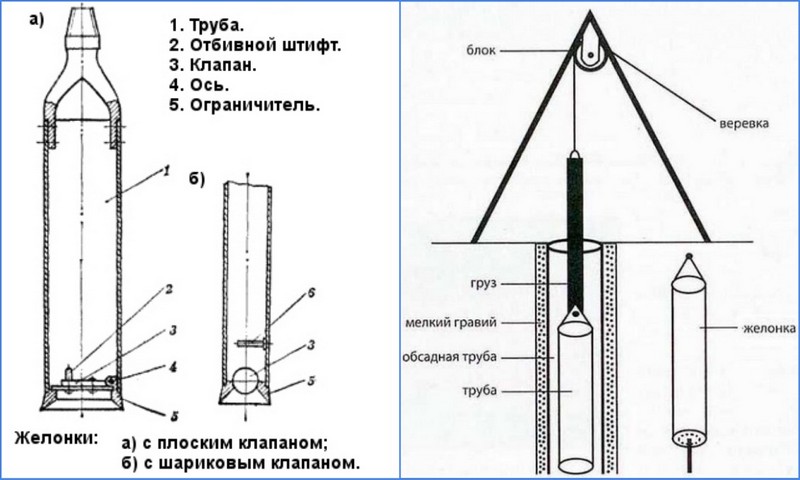

Виды конструкций клапана

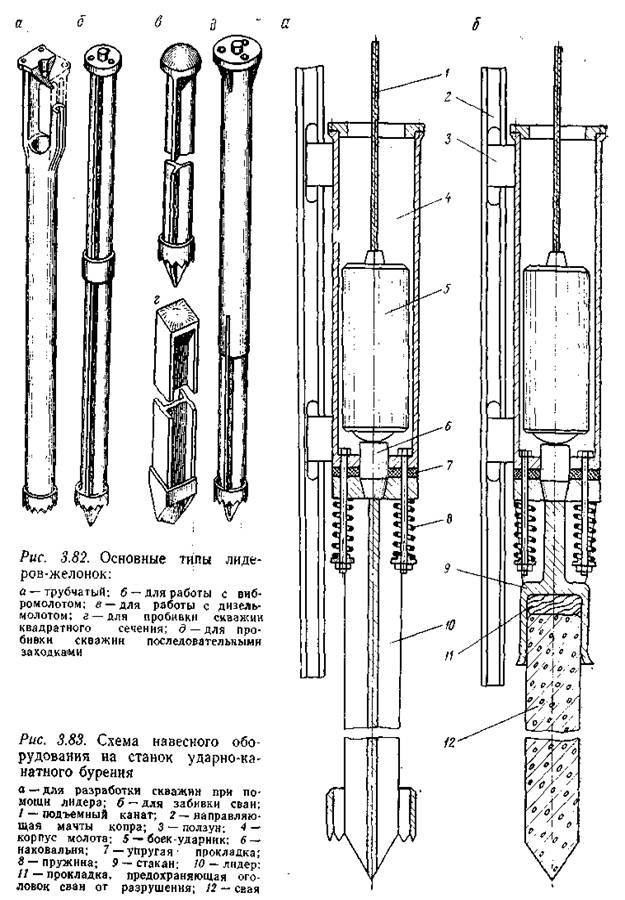

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

• Желонка – буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 – 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Видео по теме «Как пройти плывун желонкой»

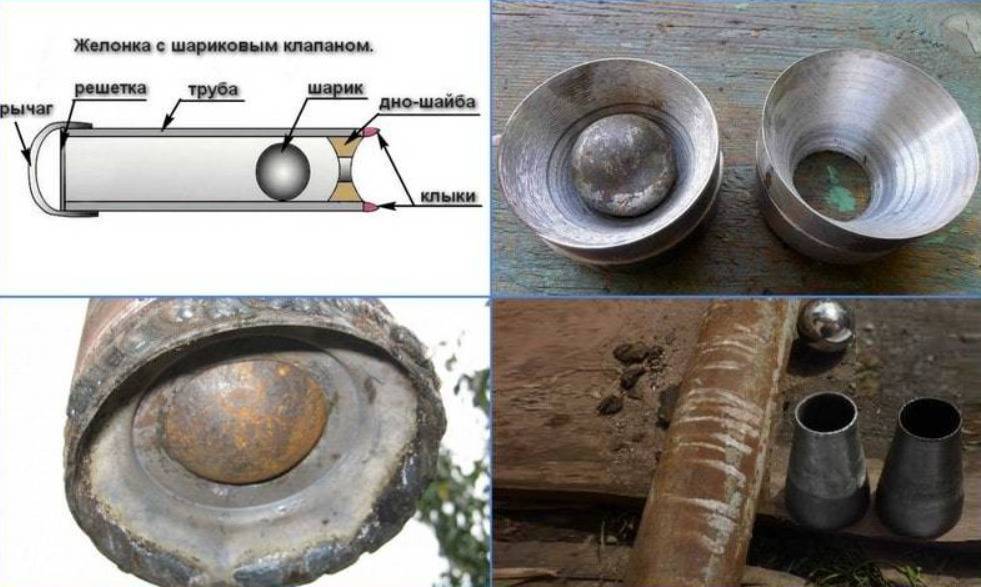

1. К нижней части подготовленной трубы с помощью сварки крепится толстая шайба, которая будет выполнять функцию дна изделия. При этом седло отверстия должно идеально подходить под диаметр шара.
2. К верхней части трубы приваривается металлическая решетка, которая не позволит шарику вылетать из желонки. Также в верхней части нужно сделать крепление, к которому будет фиксироваться металлический трос.
3. Для увеличения эффективности желонки к ее нижнему краю можно приварить несколько прочных металлических клыков, с помощью которых будет производиться рыхление ила и песка.
4. К изготовленной конструкции присоединяется трос.

Таким способом изготавливается желонка с шариковым клапаном. Однако существуют и другие способы изготовления клапана. Это может быть клапан плоской формы или в виде эллипса, изготовленный из пластиковой бутылки. Однако стоит отметить, что срок службы таких устройств будет значительно меньше, чем у шарикового механизма.

Внимание, только СЕГОДНЯ!

Принцип действия и устройство

Любая желонка представляет собой полую трубу, на одном конце которой установлен обратный клапан, а вторая сторона имеет отверстия или ушки для крепления троса. Есть два основных варианта исполнения клапана: в виде металлических заслонок и шара. В конструкции с пластинами по центру внутри трубы установлен поперечный шкив, на котором закреплены два лепестка, перекрывающие проходной канал.

При опускании приспособления в скважинную шахту на заслонки оказывается давление жидких фракций песка с глиной, и они поднимаются вверх, при этом внутреннее пространство заполняется грязевой массой. При подъеме наверх осадочная порода давит на пластины, они опускаются вниз, перекрывая проходной канал и препятствуя выходу грязи наружу. После излечения трубу переворачивают и освобождают от грязи, выливая ее на участок или в емкость, затем операцию опускания снова повторяют.

Второй популярный вариант конструктивного исполнения желонки — размещение внутри трубной полости шара, играющего роль обратного клапана. В данной конструкции один конец трубы завальцовывают, приваривают снаружи или изнутри металлическое кольцо, уменьшающее проходное сечение канала, внутрь помещают легкий металлический или полимерный шарик. Принцип действия устройства аналогичен конструкции с заслонкой — при опускании грязь выдавливает шар, он поднимается вверх и происходит заполнение внутренней цилиндрической полости. При подъеме трубы шар опускается, перекрывает выходное отверстие, препятствуя оттоку грязи назад в шахту, затем на поверхности приспособление освобождают от поднятой осадочной породы, и процесс выемки грунта повторяют.

Конструкция и установка желонок

Признаки, что колодец надо чистить

В первую очередь нельзя доводить до плачевного состояния всю систему, иначе «радость попрет» в самый не подходящий момент. Давайте рассмотрим признаки, того что уже надо выполнять такую работу, ведь все владельцы прекрасно понимают, что чистку колодца следует выполнять вовремя.

Итак, давайте посмотрим на причины, которые свидетельствуют, что чистку делать уже пришло время. Ведь без этой работы у вас не будет чистой воды.Итак:

В первую очередь можно наблюдать понижение уровня воды. Когда колодец давно не чистился, тогда приток воды ограничен.Это особенно часто наблюдается после зимы. Поэтому всегда покрывайте колодец на зиму;
Также наблюдается помутнение жидкости

Это сразу надо проверять швы, могла просто произойти разгерметизация (при выполнении работ надо на это обращать особое внимание);
В самой шахте можно наблюдать появление инородных предметов, это в первую очередь просто инородный мусор;
Если вы не часто используете воду, тогда может это наблюдаться в застое воды;
Так же может происходить попадание канализационных вод. В этом случае вода имеет не приятный и затхлый запах. Причем вкус сильно меняется.

Причем вкус сильно меняется.

Изготовления корпуса

Используют стальную или чугунную (потребует специальной технологии сварочных работ) трубу. Ее отрезок не должен иметь загибов по длине. Края выравнивают и нарезают снизу внутреннюю резьбу, если предусмотрено подобное соединение. Вверху корпуса вырезается (высверливается и выбивается зубилом) окошко для возможности почистить полость от загрязнений.

При подборе трубы важно соблюдать баланс веса и длины заготовки. Ведь готовый инструмент должен иметь достаточную инерцию удара и возможность быть извлеченным вручную или лебедкой при полном заполнении полости грунтом. Полезная информация

Вес устройства важен при бурении нового источника. Поэтому для эффективной работы используют трубу длиной 2–4 м. При изготовлении желонки для очистки скважины достаточно от 0,7 до 1,2 м

Полезная информация. Вес устройства важен при бурении нового источника. Поэтому для эффективной работы используют трубу длиной 2–4 м. При изготовлении желонки для очистки скважины достаточно от 0,7 до 1,2 м.

Этапы сборки с шаровым клапаном

Следуют такому порядку:

1. Вкручивают или приваривают к нижнему краю трубы посадочное седло для металлического шара. Это может быть выточенная токарем конусная воронка или шайба с соответствующим шару внутренним отверстием. Подойдет для посадочного места и концентрический покупной переходник, применяемый для соединения труб различных диаметров. Эта деталь вставляется внутрь изделия стороной с меньшим диаметром и обваривается.
2. Через верх заводят внутрь металлический шар.
3. Затем делают ограничитель подъема шара в корпусе устройства. Его крепят выше седла на расстоянии 3–4 диаметров сферы. В качестве ограничителя лучше применить вкрученный болт.
4. Вверху корпуса приваривают ограничительную решетку (для крупных фракций грунта) и петлю для соединения с тросом.
5. Предусмотренные заостренные зубья приваривают к уже готовой желонке. Можно это сделать и на этапе сборки стакана с седлом для клапана.

Этапы сборки с лепестковым клапаном

Порядок сборки аналогичный, за исключением следующих моментов:

• К нижнему краю корпуса крепится уже собранный в специальном металлическом стакане лепестковый клапан.
• Не нужно делать внутри трубы ограничитель, так как шар в данном исполнении не используется.

Инструкция: как сделать надежную желонку самостоятельно

Чтобы сделать надежную желонку для чистки домашней водяной скважины, потребуются:

• Толстостенная труба (толщина стенки 4 мм), стальной прут или кусок арматуры, болты с шайбами.
• Металлический шар, стальной конус.
• Болгарка для резки металла, затачивания края.
• Прочный стальной провод или крюк для ручки.

Как изготовить корпус

В качестве ствола инструмента можно использовать кусок трубы из чугуна или стали. Чугунную конструкцию придется соединять с помощью специальной сварки, поэтому лучше взять толстостенную газопроводную или водяную трубу.

Толщина стенки не должна быть менее 2 мм, оптимальный срез стенки – 4 мм. Длина зависит от того, каким способом планируют поднимать снаряд. Если вручную – достаточно отрезка до 100 см. Следует учесть, что к весу устройства добавится масса поднятого мокрого грунта. При наличии установки с лебедкой можно существенно увеличить длину: не придется полностью поднимать инструмент слишком часто.

В верхней части корпуса вырезают отверстие. Если специального инструмента нет, на стенке высверливают по контуру окна отверстия, выбивают кусок стали зубилом.

Шариковый клапан: сборка из подручных средств

Как сделать желонку, оборудованную шариковым клапаном, для бурения песчаных скважин? Необходим мяч и стальной конус. Шар из металла сложно найти в продаже: можно заказать у токаря или сделать самостоятельно. Первое, что нужно – определить диаметр. Сфера должна свободно перемещаться внутри корпуса, ее диаметр – меньше на 1 – 1,5 см внутреннего диаметра трубы.

Для самостоятельного изготовления подбирают обычный детский мячик. Разрезают на две половины. Каждую наполняют грузом: кусочками металла, дробью, рыбацкими оловянными грузилами. Заливают водостойким клеем. После высыхания клеевого состава вынимают полусферы из заготовок и склеивают.

Внутри корпуса монтируют ограничитель, который не даст сфере вылететь из трубы. Достаточно приварить металлический палец внутри верхней части трубы.

Правила устройства плоского и лепесткового клапанов

Гораздо проще сделать самостоятельно желонку с откидным (плоским) клапаном. В качестве запирающей поверхности используют сталь, пластик и даже твердую толстую резину. Но лучше сделать металлический круг: не будет риска отрыва или поломки, и не придется прерывать работу для ремонта инструмента.

Из стали вырезают круг немного меньшего диаметра, чем внутренний диаметр корпуса. Готовят откидной механизм, который можно приварить непосредственно на внутреннюю стенку нижней части трубы.

На кусок прута или арматуры одевают два одинаковых металлических толстых провода с ушками, чтобы свободно поднимать клапан. Верхние края приваривают или крепят болтами к основанию клапана.

Режущий край: правила изготовления

Нижний конец корпуса необходимо превратить в острый инструмент для врезки в грунт. Хорошо заточенным инструментом гораздо легче желонить скважину своими руками. Существуют 2 варианта оформления режущего края: плоский и лепестковый в форме выступающих зубьев. Плоский край тщательно зашлифовывают по наружному краю. Внутренний край стачивают по направлению вовнутрь, придавая краю форму конуса. Поверхность затачивают. Если есть возможность, лучше закалить сталь: после такой обработки инструмент долго не затупится и не сломается. Если формируют зубья, то обработка краев происходит аналогично, но каждый элемент обрабатывают отдельно. После закаливания можно обработать режущий край защитным грунтом или краской. После окончания работы проверяют, нет ли выступов на наружной поверхности: при ударе инструмент может повредить стенку обсадной трубы.

Ограничитель и ручка: завершающий этап

Верхнюю часть желонки для водяной скважины необходимо оборудовать крепежом для фиксации крюка. Можно просверлить два отверстия, а вместо ручки использовать прочный стальной провод.

Второй вариант – приварить внутри верхнего края поперечный кусок арматуры, равный по длине диаметру трубы. В этом случае ручка одновременно будет и ограничителем.

Если монтируют подвесной крепеж, на конце трубы фиксируют металлическую сетку с крупными ячейками, или приваривают тонкую арматуру крест-накрест. В продаже есть готовые ушки из стали на трубах разного диаметра – можно купить готовый надежный крюк.

Изготовление желонки

Желонка с лепестковым клапаном Конструкция желонки состоит из простых комплектующих, которые можно купить на рынке или в строительном магазине. Для ее изготовления понадобятся:

• труба из металла с высокой прочностью и плотностью: стали, железа, чугуна;
• листовой металл;
• металлический полнотелый шар;
• переходник для трубы;
• стальной трос или крепкий канат;
• аппарат для сварки;
• дрель;
• блок;
• стальные балки.

Залог эффективности использования желонки для скважины – ее масса. Чем тяжелее устройство, тем большей силы удар приходится на дно, что позволяет захватить за один раз больше мусора. Потому стенки трубы для желонки должны быть как можно толще, чтобы она весила больше. То же относится к шару, так как он выступает в роли не только клапана, но и утяжелителя. Его можно выточить на станке, или использовать готовый шарикоподшипник.

Внутрь одной из сторон трубы установите переходник с отверстием меньшего диаметра, чем у основной части конструкции. Сварите металл по периметру. Если переходника нет, можно вместо него использовать листовой металл. Из листа вырежьте кольцо по размеру внешнего диаметра трубы

Важно, чтобы внутренний радиус не позволял шару проходить сквозь него. Приварите кольцо

На противоположном конце желонки просверлите в стенках два отверстия одно напротив другого. Поместите внутрь стальной шар. Протяните трос через отверстия и закрепите так, чтобы невозможно было его вытянуть

Это тоже можно сделать сварочным аппаратом. Возьмите три стальные балки и скрепите их между собой так, чтобы получилась устойчивая ровная конструкция с тремя опорами. Установите ее над скважиной. Затем на получившемся креплении нужно установить блок. Протяните трос. Аккуратно опустите желонку в скважину, чтобы проверить глубину.

Рекомендуется запастись тросом большой длины, чтобы потом при необходимости лишнее можно было отрезать. Когда параметры подобраны, для надежности можно и второй конец закрепить на опорах.

Как правильно пробить скважину желонкой своими руками?

Желонка своими руками

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Бурение скважин желонкой

Простая желонка для скважины своими руками, чертежи и фото

Итак, желонка может быть с плоским клапаном или круглым. Используются разные материалы, размеры, диаметры. А как непосредственно проходит процесс очистки? Процесс этот надежный, но трудоемкий. Правда, только первый раз обычно кажется сложным, потом все идет по накатанной схеме.

Очистка скважины желонкой:

• Установите над скважиной треногу, сверху к ней прикрепите блок;
• Привяжите к желонке через карабин трос или же крепкую веревку;
• Если желонка очень тяжелая, то используется коловорот или лебедка;
• Перекиньте через блок трос, желонку опустите на дно скважины;
• Делайте это не с размаху, придерживайте трос, чтобы желонку не заклинило;
• Работать рекомендуется в брезентовых перчатках, дабы трос не травмировал руки.

Когда желонка опустилась на дно, приподнимите ее на высоту 50 см и резко опустите. Клапан при ударе откроется, вода с песком поднимутся внутрь вашей желонки. И делать этот подъем/опускание нужно до той поры, пока желонка вся не заполнится. Почувствовать ее заполнение можно по весу. Потому желонку извлекают и прочищают. Получается, что работает она как ложка или как засасывающий прибор, который помогает пробить заилившееся дно и почистить его.
