Замок для откатных ворот: выбор готового или сделать самому

Ручки и замки для кованых ворот

Кованые ворота всегда были и остаются образчиками хорошего вкуса хозяев земельного участка. Цена на них значительно выше цены на изделия из металлопрофиля или дерева. Кроме исключительной красоты, они добавляют территории нотку респектабельности и свидетельствуют о финансовом достатке владельцев. Такие ворота, как правило, автоматизированы. Для тяжелых откатных ворот подбор фурнитуры является делом принципа.

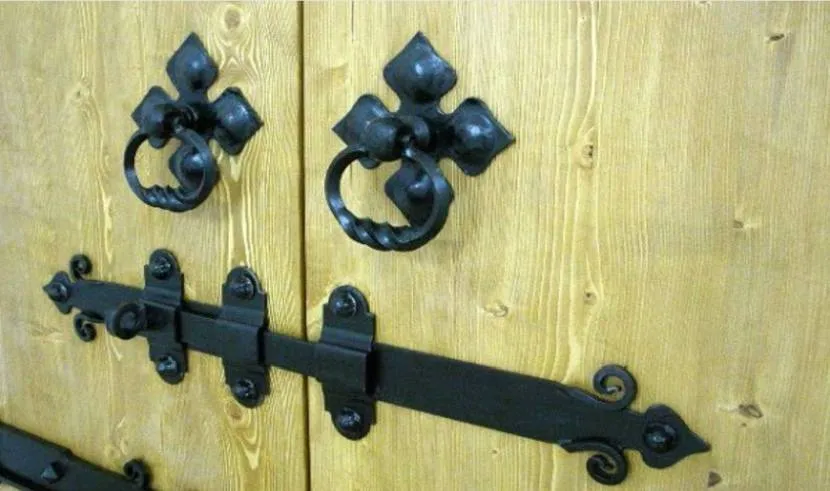

Подборка различных вариантов ручек для кованых ворот и калиток К выбору ручек и замков в этом случае следует подходить с особой тщательностью и чувством стиля. Большинство современных изделий снабжаются электрическими системами и управляются дистанционно – пультом. Кованые ворота и калитки могут быть как секционных типов (штампованные на заводе), так и сделанные на заказ. Кроме откатных ворот, популярна установка распашных ворот из обработанного металла.

Распашные варианты остаются неизменной данью классике и традициям. Кованые ворота зачастую дублируются калитками, выполненными в том же стиле. На них принято устанавливать соответствующего дизайна рельефные ручки. Такая фурнитура часто идет в комплекте с электромеханическими или электромагнитными замками, монтаж которых желательно доверить специалистам. Кованые скобы и иная художественная фурнитура представлены в ассортименте и отличаются изысканностью и красотой. Их можно окрашивать в разные цвета, например, в черный, бронзу или золото. В процессе эксплуатации изделия следует периодически обрабатывать особым антикоррозийным раствором.

Установка замка на ворота откатные

механический замок

Механический замок несложной конструкции для откатных ворот устанавливается таким образом:

• определяем размеры профильной трубы для установки согласно глубине врезки замка

• на профильной трубе сверлится отверстие под ключ и паз под ответную часть

• замок прикручивается саморезами.

Как показывает практика, устанавливать замок рекомендуется в нащельник. Качество установки и пользования замком от этого не страдает, зато обеспечивается дополнительная защита.

Несложная конструкция замка не может гарантировать полную безопасность и ворота не защитят от нежелательного вторжения во время отсутствия хозяев. Поэтому придется потрудиться с выбором более надежного замка.

Механический замок для ворот это хороший вариант противостояния взлому, потому что установка новых точек запирания в виде вертикальных ригелей и девиаторов никому еще не помешала. Девиатор представляет собой распределитель или дополнительное устройство запирания с несколькими ригелями. За счет введения элементов создаются повышенная жесткость конструкции ворот – специфическая отбортовка и противовзломный лабиринт.

Как осуществить установку замка на секционные гаражные ворота, представлено в видео.

Подскажем, что секрет надежности и эффективности работоспособности системы замка для откатных ворот заключен в разворачивающемся регулируемом элементе Twistfinger в сочетании с ответной планкой, обладающей самокоррекцией

инновационная замочная система

Инновационная система крепления замка LSKZ U2 Locinox предназначена для квадратных или круглых профилей.

Для установки замка на откатные ворота потребуется просверлить 3 отверстия:

• на поверхности ворот для замочной системы два отверстия диаметром 15 мм для установки элементов крепления, выдерживая межцентровое расстояние 140 мм

• одно отверстие диаметром 20 мм для установки ригеля.

На поверхности створки с ответной частью (ответная планка SSKZ QF Locinox) просверливаем два отверстия диаметром 15 мм с межцентровым расстоянием 200 мм для быстрого монтажа QUICK FIX.

Фантастически простая установка инновационной замочной системы всего на несколько отверстий и ворота надежно защищены.

электрический замок

Единственный замок для откатных ворот, который может обеспечить высокую надежность, это электрический замок. Специальные модели, предназначенные для откатных ворот, представляют механизм с вращающимся крюком. Установка осуществляется на фиксированный держатель ворот.

Запоры для распашных ворот

Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

Виды замков по способу крепления

Способ крепления замка подбирается по материалу полотна и необходимости открывать с одной стороны или двухсторонний, нужен дешевый запор или хороший и дорогой, с дистанционным способом открывания.

Недостатком такого изделия является его незащищенность перед влагой

Навесные

Амбарные замки много десятилетий назад навешивались на сараи и другие хозяйственные постройки снаружи. Механизмы были тяжелые, большие по размеру. Цеплялся наружный замок за петли, закрепленные в двери и на стене.

Схема навесной модели

Современные навесные модели небольших размеров, кодовые и цилиндровые. Навешиваются на петли и в проушины засовов. Достоинства навесных замков:

дешевые;
простые в использовании;
легко устанавливаются на калитку самостоятельно.

В комплекте со стопором навесными моделями закрывают сдвижные калитки и ворота.

Оборудование ответной части под запирающее устройство

К недостаткам навесных моделей можно отнести следующие факторы:

Закрываются и открываются только с одной стороны.
Со стороны видно, что на участке и в доме никого нет.
Не фиксируют калитку жестко в закрытом положении.
Легко взламываются ломиком.

При небольшом механическом воздействии такой замок быстро выходит из строя

Навесные модели запоров востребованы для ограждения от проникновения на частный дачный или садовый участок, расположенные на охраняемой территории общества. Используется для домов с периодическим посещением, для запирания калиток и ворот изнутри на ночь.

Врезные изделия

Надежный и удобный двухсторонний замок врезной для калитки уличный с ручкой – он легко открывается с обеих сторон. Изнутри – вертушкой, снаружи – ключом. Защелка позволяет фиксировать калитку в закрытом положении, не замыкая ее. Чтобы войти, достаточно повернуть ручку.

Такие модели менее подвержены воздействию влаги

Запорный механизм врезается внутрь полотна – вставляется в сделанную для него нишу. Снаружи имеется только небольшое отверстие с гнездом под ключ, малозаметное на расстоянии.

Большинство моделей имеет ширину 25 мм и легко вставляется в деревянный профиль и полотно от 40 мм толщиной. Применяют их для дверей и калиток, обшитых деревом, ДСП и другими материалами, имеющими большую толщину, в которую возможна врезка. Специально для кованых ворот и калиток выпускаются узкие модели размерами 20х40 мм. Узкопрофильный механизм легко помещается в профиль рамы.

Устройство врезного сувальдного замка

Цена врезного замка зависит от типа внутреннего механизма. Основным достоинством врезных моделей является их расположение внутри полотна. Добраться до замка закрытой калитки и взломать его невозможно.

Недостаток конструкции: сложная установка и ослабление полотна калитки в районе запора. Надо выбирать с торца паз в полотне по размеру корпуса. Перед тем как ставить замок на калитку из профнастила, необходимо купить готовый кожух или сварить из листа самостоятельно.

Схема врезного замка

Накладные варианты

Решая, какой замок поставить на створку из тонкого материала, профлиста, поликарбоната, оцинковки, необходимо обратить внимание на накладные модели. Они имеют корпус с одной стороны и по бокам, вторая закрыта полотном калитки

Для накладных механизмов не имеет значения толщина материала, уличный он или на дверь. Главное, чтобы он был прочный.

Образец установленного накладного устройства

Накладной запор можно выбирать разных конструкций. Дешевый механический замок на профнастил и дорогой электромагнитный на кованую ограду. Механизм легко устанавливается своими руками. Сам корпус прикручивается четырьмя винтами на краю створки. Накладная планка с отверстиями под ригели монтируется на стойке забора аналогичным способом.

Достоинства накладного варианта:

дешевый;
не видно с улицы;
трудно взломать;
простая установка на калитку.

Принципиальная схема работы накладного механизма

В накладных вариантах запора может быть защелка и ручка, установленная с двух сторон. Способ открывания зависит от устройства запорного механизма. Под профнастил следует подложить планку для прочности.

Автоматика для секционных ворот: устройство, плюсы и минусы

Секционные ворота являются самым оптимальным решением для гаража. В процессе открывания ворот привод расположенный под потолком, тянет створку по направляющим, за счет чего происходит поднятие ворот вверх.

Разберемся в процессе работы данной автоматики, а так же в её плюсах и минусах.

Устройство и принцип работы

Автоматический привод секционных ворот плавно поднимает полотно, состоящее из нескольких секций, по вертикальным направляющим, которые затем плавно переходят в горизонтальные.

В конструкцию входят:

Электронный блок управления.
Элементы привода.
Дистанционный пульт.
Цепная или ременная рейка.

Пример комплектации автоматики секционных ворот.

По бокам каждой из секций устанавливаются пробковые или резиновые уплотнители, сохраняющие тепло в гараже.

На нижней стороне секции, находящейся ближе к земле, установлен мягкий материал, защищающий помещение от холодного воздуха.

Он также препятствует примерзанию этой детали ворот к полу в зимнее время. Приводное устройство располагается на потолке гаража.

Устройство автоматики секционных ворот.

При нажатии кнопки на пульте ДУ или щите управления, скреплённые между собой шарнирным способом секции начинают движение по направляющим. В действие их приводит электромотор, который при помощи шестерён редуктора, приводного механизма заставляет их перемещаться.

Пример открывания секционных ворот при помощи автоматики.

Эксплуатационные характеристики

Выбирая автоматику для секционных ворот нужно принимать во внимание:

Массу подвижной конструкции.
Габариты секций.
Скорость открытия ворот.
Частоту использования.

Типы привода

Существуют несколько типов приводов секционных ворот:

Потолочный тип: ременной или цепной. Первый работает практически бесшумно, второй – более надёжен, имеет больший рабочий ресурс.

Потолочный тип автоматики.

Вальный приводной механизм. Этот тип применяется в гаражах на производстве, сервисных службах.

Вальный приводной механизм.

Плюсы автоматики для секционных ворот:

Простая эксплуатация.
Оперативность открытия/закрытия.
Несложный монтаж.
Безопасность конструкции для машин.

Минусы автоматики для секционных ворот:

Повышенная цена.

Надежные варианты запорного механизма для ворот гаража

Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.

Запоры для гаражных ворот – основные виды конструкции:

горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
вертикальные запоры;
дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.

Варианты удобных и надежных запорных механизмов для ворот гаража:

врезной замок;
сдвижной запор накладной для распашных ворот;
поворотный запор;
винтовой и ригельный механизм;
запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.

Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.

Немного о врезных замках

Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.

Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.

Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.

Шлагбаум для ворот гаража

Шлагбаум не обеспечивает плотного прилегания створок, но открыть ворота снаружи невозможно. Полосу делают из деревянного бруска или швеллера.

отверстие для поворотного болта (М10 или М12) сверлим на расстоянии 8 см от торца планки

Длина болта – учитываем толщину створки, толщину самой полосы запора и две шайбы, оставляем резьбу для закручивания гайки;
сверлим отверстие для болта в створке ворот, приложив полосу запора;
важно, чтобы болт, на котором крутится шлагбаум, имел широкую прочную шляпку, так как на нее приходится вся нагрузка и упор;
на двух створках крепим сваркой три паза захвата. Один паз на створке, где закрепили полосу шлагбаума, ближе к торцу, второй – напротив, на другой створки, тоже ближе к торцу створки, третий – в самом дальнем конце второй створки, чтобы в нее попадал конце полосы шлагбаума.

Дополнительно в последнем пазе можно сделать проушины для крепления навесного замка. На видео процесс понятен и прост в исполнении, нужна только сварка и несколько полос металла. https://www.youtube.com/watch?v=ir22ua7vpa8

Виды засовов

Теперь рассмотрим конкретные типы запоров и засовов. Вообще всевозможных вариантов масса начиная от самодельной деревянной щеколды и заканчивая современной электроникой. Ниже приведены основные, наиболее распространённые и универсальные модели. Каждый запор на ворота имеет свои особенности, о которых сказано ниже.

Горизонтальные

Их ещё называют шпингалетом. Размещаются, как правило, в верхней или средней части ворот. Очень часто используются в гаражах. Благодаря простой конструкции многие мастерят такие конструкции сами, ведь по сути это простая щеколда которая состоит из петли, оболочки и подвижного стержня.

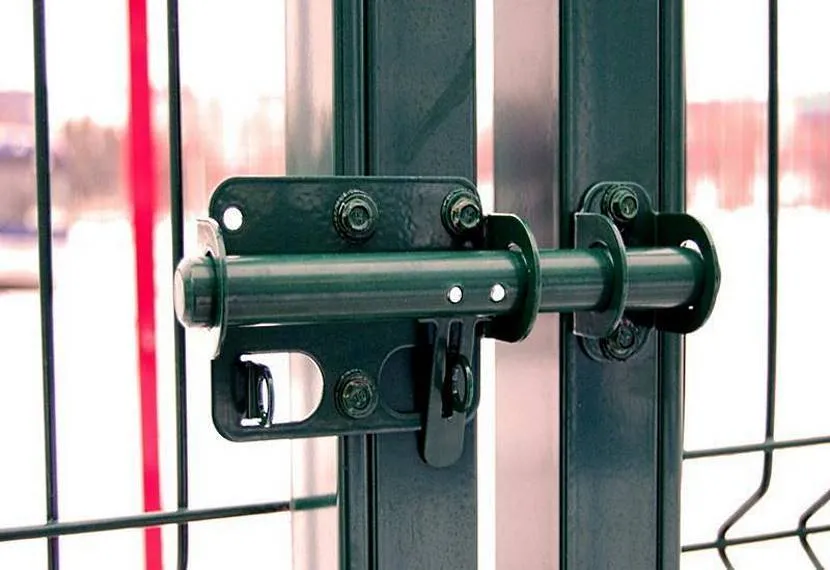

Простой горизонтальный засов на железные ворота Источник zaborsebe.ru

Вертикальные

Схожи с горизонтальными. Располагают их в нижней или же в средней части ворот. Основа конструкции – стальные прутья, за счёт которых и двигается засов. Очень хорошо подходят для распашных уличных ворот.

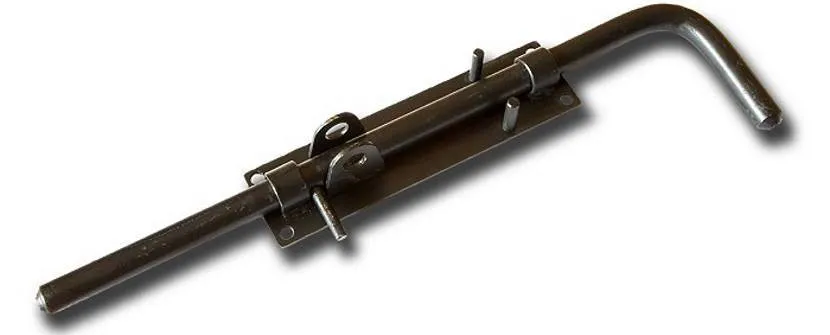

Классический вертикальный засов для ворот Источник blogspot.com

Дополнительные

Такие засовы крепятся с внешней стороны ворот. Как видно из названия это не самостоятельные механизмы и всегда используются в совокупности с другими видами запоров.

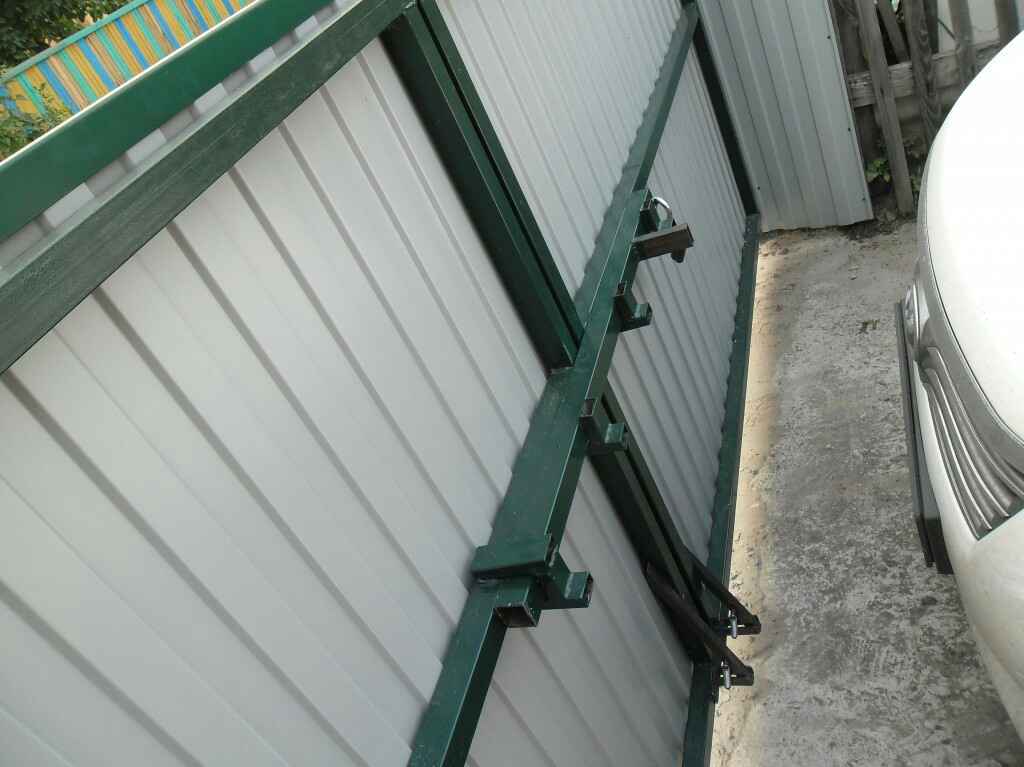

Дополнительный наружный засов Источник izdoski.com

Вертушка

Достаточно примитивный механизм, который можно легко изготовить самому. Основа – подвижный брус дерева, который при вращении либо фиксируется (тогда ворота закрыты), либо находится в незакреплённом положении (ворота открыты). Устанавливается на двустворчатые ворота.

Запор «Вертушка» Источник sami-stroim.ru

Шлагбаум

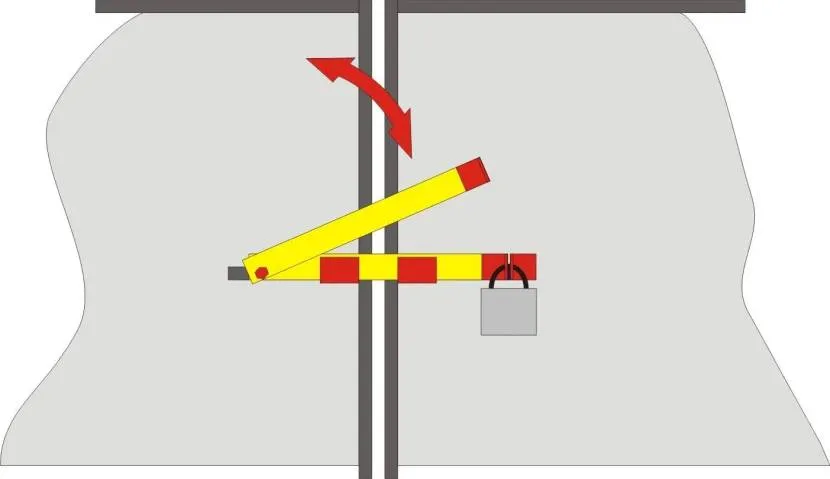

Разновидность вертушки. Располагают такой засов на внешней стороне ворот. Две металлических пластины приваривают одним концом друг к другу, а другие концы фиксируются с помощью навесного замка. Главный плюс – простота конструкции, позволяющая легко и просто сделать такой затвор на ворота самому.

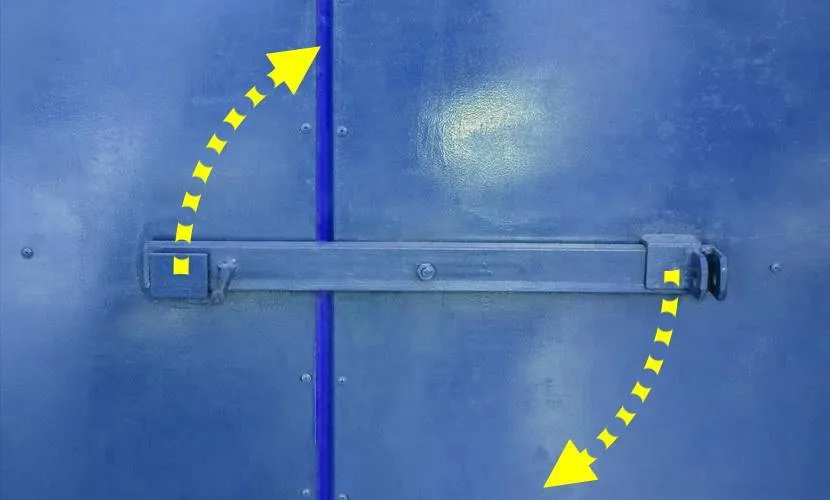

Запор «шлагбаум» Источник zaborlike.ru

Шпингалет

Самый простой, самый распространённый и самый древний тип засовов. Шпингалеты продаются в любом хозяйственном магазине, но зачастую их делают вручную. В основе конструкции – железная трубка, фиксирующаяся к забору с помощью пластины.

Классический шпингалет для ворот Источник vorotagate.ru

Механические варианты для раздвижных ворот

Непосредственно для откатных ворот (без установленной автоматики) лучше всего подойдет простой и недорогой кодовый механизм.

Установить даже своими руками такого типа замок совершенно нетрудно, пользуясь инструкцией, поставляемой в комплекте. У этой конструкции есть немало преимуществ:

прочный корпус из особого алюминиевого сплава;
механизм из нержавейки;
полная автономность.

Ворота без автоматики обычно не снабжаются током. В итоге электромеханический замок установить бывает затруднительно. Однако рассматриваемое кодовое устройство в нем и не нуждается.

Все разновидности имеют две панели для ввода цифр. Коды по желанию можно установить 4- или 6-значные. Нетрудно их и изменить, более того, некоторые изделия имеют очень полезную функцию возврата к заводским настройкам, что при необходимости позволит хозяину открыть ворота, даже забыв цифровую комбинацию.

Благодаря тому, что механизм изготовлен из нержавеющей стали – ему не страшна влага. От пыли его защищают специальные крышки.

Ригельные цилиндровые замки

Современные замки, снабженные двойными цилиндрами очень удобны в тех случаях, когда в доме проживает много людей. Его корпус обычно изготавливается из прочного алюминия, а начинка из нержавейки. Вся конструкция в целом отличается надежностью и крепостью.

Несомненным достоинством специалисты называют и простоту монтажа – для его установки потребуется проделать всего три отверстия и смонтировать две основные детали.

Автоматика для распашных ворот: отличительные особенности и основные типы

Если Вы остановили свой выбор на автоматике для распашных ворот, предлагаем Вам более подробно ознакомиться с существующими типами и принципом работы. Что позволит Вам сделать правильный выбор.
